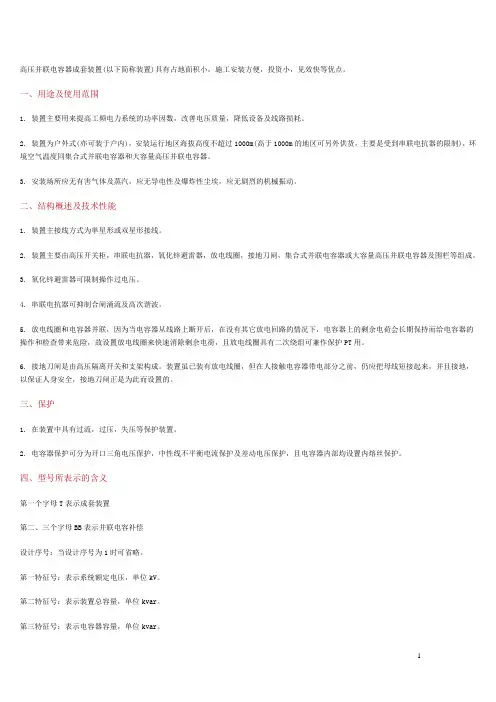

高压并联电容器成套装置(以下简称装置)具有占地面积小,施工安装方便,投资小,见效快等优点。

一、用途及使用范围1. 装置主要用来提高工频电力系统的功率因数,改善电压质量,降低设备及线路损耗。

2. 装置为户外式(亦可装于户内),安装运行地区海拔高度不超过1000m(高于1000m的地区可另外供货,主要是受到串联电抗器的限制),环境空气温度同集合式并联电容器和大容量高压并联电容器。

3. 安装场所应无有害气体及蒸汽,应无导电性及爆炸性尘埃,应无剧烈的机械振动。

二、结构概述及技术性能1. 装置主接线方式为单星形或双星形接线。

2. 装置主要由高压开关柜,串联电抗器,氧化锌避雷器,放电线圈,接地刀闸,集合式并联电容器或大容量高压并联电容器及围栏等组成。

3. 氧化锌避雷器可限制操作过电压。

4. 串联电抗器可抑制合闸涌流及高次谐波。

5. 放电线圈和电容器并联,因为当电容器从线路上断开后,在没有其它放电回路的情况下,电容器上的剩余电荷会长期保持而给电容器的操作和检查带来危险,故设置放电线圈来快速消除剩余电荷,且放电线圈具有二次绕组可兼作保护PT用。

6. 接地刀闸是由高压隔离开关和支架构成。

装置虽已装有放电线圈,但在人接触电容器带电部分之前,仍应把母线短接起来,并且接地,以保证人身安全,接地刀闸正是为此而设置的。

三、保护1. 在装置中具有过流,过压,失压等保护装置。

2. 电容器保护可分为开口三角电压保护,中性线不平衡电流保护及差动电压保护,且电容器内部均设置内熔丝保护。

四、型号所表示的含义第一个字母T表示成套装置第二、三个字母BB表示并联电容补偿设计序号:当设计序号为1时可省略。

第一特征号:表示系统额定电压,单位kV。

第二特征号:表示装置总容量,单位kvar。

第三特征号:表示电容器容量,单位kvar。

尾注号:第一个字母表示装置接线方式,A表示单性形接线,B表示双星形接线。

第二个字母C表示电压差动保护,K表示开口三角电压保护,L表示中性线不平衡电流保护。

35kV~750kV变电站、农网变电站用并联电容器成套装置采购标准通用技术规范

35kV~750kV变电站、农网变电站用并联电容器成套装置采购标准通用技术规范

220kV#3主变扩建及配套工程变电站用IOkV并联电容器成套装置通用技术部分目次1范围 (3)2规范性引用文件 (3)3术语和定义 (4)4总则 (4)5技术参数和性能要求 (7)6试验 (8)7技术服务、工厂检验和监造 (13)8设备通用技术参数和性能要求 (15)35kV~750kV变电站、农网变电站用并联电容器成套装置采购标准通用技术规范1范围本部分规定了35kV~750kV变电站、农网变电站用并联电容器成套装置招标的总则、技术参数和性能要求、试验、包装、运输、交货及工厂检验和监造的一般要求。

本部分适用于35kV~75OkV变电站、农网变电站用并联电容器成套装置招标。

2规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件,仅所注日期的版本适用于本文件。

凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。

GB311.1高压输变电设备的绝缘配合GB1208电流互感器GB1985高压交流隔离开关和接地开关GB7354局部放电测量GBIl032交流无间隙金属氧化物避雷器GB15166.4高压交流熔断器第4部分:并联电容器外保护用熔断器GB50060.3~1IOkV高压配电装置设计规范GB50227并联电容器装置设计规范GB50260电力设施抗宸设计规范GB/T8287标称电压高于100oV系统用户内和户外支柱绝缘子GB/T11024(所有部分)标称电压IkV以上交流电力系统用并联电容器GB/T14285继电保护及安全自动装置技术规程GB∕T16927.1~16927.2高电压试验技术GB∕T26218.1~26218.3污秽条件下使用的高压绝缘子的选择和尺寸确定GB/T30841高压并联电容器装置的通用技术要求GB/T50064交流电气装置的过电压保护和绝缘配合设计规范DL/T442高压并联电容器单台保护用熔断器订货技术条件DL/T462高压并联电容器用串联电抗器订货技术条件DL∕T5843kV~lIOkV电网继电保护装置运行整定规程DL/T604高压并联电容器装置使用技术条件DL/T628集合式高压并联电容器订货技术条件DL/T653高压并联电容器用放电线圈使用技术条件DL/T840高压并联电容器使用技术条件DL/T866电流互感器和电压互感器选择及计算规程DL/T1774电力电容器外壳耐受爆破能量试验导则Q/GDW152电力系统污区分级与外绝缘选择标准Q/GDW13001—2014高海拔外绝缘配置技术规范3术语和定义下列术语和定义适用于本文件。

电容器组成套装置技术规范书

电容器组成套装置技术规范书

广电集团深圳供电分公司10kV油浸式电容器组成套装置技术规范书工程名称:110千伏香蜜湖变电站建设单位:广电集团深圳供电分公司设计单位:珠海电力设计院有限公司供货商:签定日期:2004年11月30日1. 总则2. 技术要求3. 供货范围4. 技术服务5.工作安排6.备品备件及专用工具7.质量保证和试验8.铭牌、包装、运输和贮存9.技术参数差异表1.1 本设备技术协议书适用于10kV油浸式电容器组成套装置,协议书中着重论述了10kV并联电容器成套装置的技术规范要求以及供货范围、培训等有关事项的内容。

本成套装置含电容器、避雷器、串联电抗器、放电线圈、中性点接地刀及配套的瓷瓶等。

1.2 本设备技术协议书提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和协议的条文,卖方应提供符合本协议书和工业标准的优质产品。

1.3 如果卖方没有以书面形式对本协议书的条文提出异议,则意味着卖方提供的设备完全符合本协议书的要求。

如有异议,应填写《技术参数差异表》。

1.4 本设备技术协议书所使用的标准如遇与卖方所执行的标准不一致时,按较高标准执行。

1.5 本设备技术协议书经买、卖双方确认后作订货合同的技术附件,与合同正文具有同等的法律效力。

1.6 本设备技术协议书未尽事宜,由买卖双方协商确定。

2 技术要求2.1 应遵循的主要现行规范、标准GB311.2~311.6-89《高电压试验技术》GB763-90《交流高压电器在长期工作时的发热》GB2706-89《交流高压电器动、热稳定试验方法》SD205-87《高压并联电容器技术条件》GB3983.2-89《高电压并联电容器》GB11032-89《交流无间隙金属氧化物避雷器》GB11024-89《高电压并联电容器耐久性试验》GB50060-92《3~110kV高压配电装置设计规范》GB50227-95《并联电容器装置设计规范》GB11025-89《并联电容器用内部熔丝和内部过压力隔离器》DL/T 620-1997《交流电气装置的过电压保护和绝缘配合》IEC 289 Second edition 1988 《Reactor》GB7328-87《变压器和电抗器的声级测定》ZBK48003-87《并联电容器电气试验规范》(以上标准均执行最新版本)2.2 环境条件2.2.1 周围空气温度最高温度:45℃最低温度:-10℃最大日温差:25K日照强度:0.1w/cm2(风速0.5m/s)2.2.2 海拔高度:≤1000米(黄海高程)2.2.3 最大风速:36.2m/s2.2.4 平均相对湿度:≤78%2.2.5 地震烈度:7度水平加速度:0.25g垂直加速度:0.15g2.2.6 污秽等级:爬电比距为2.5cm/kV2.2.7 防护等级:IP4X(此条仅适用于网门)2.3 工程条件2.3.1 系统概况2.3.1.1 系统最高电压:12kV2.3.1.2 系统额定频率:50Hz2.3.1.3 系统中性点接地方式:不直接接地2.3.2 安装地点:户内2.3.3 安装方式:新建2.4 成套装置技术参数2.4.1 并联电容器的基本技术参数及要求(1) 额定频率:50Hz。

完整word版KYN28 12高压柜样本

完整word版KYN28 12高压柜样本
1
LZZBJ9
2
2
3
3
2
JDZX10
3
3
3
3
120LXK-¢
1
1
XRNP
3
3
3
3
JN15
1
HY5WS
DXN
1
1
DC-3KVA10/220V
用途
+计量左联
右联+计量
左联+计量
+计量右联
联络(右)
备注
额定电流1600A以上,柜宽为1000mm
031
032
033
034
035
一次系统图
柜体尺寸(W*D*H)
800×1500×2300
800×1500×2300
800×1500×2300
800×1500×2300
)额定电流(A
630A~3150A
真空断路器一电流互感器次电压互感器主要零序电流互感器电高压熔断器器接地开关元避雷器件高压带电显示器控制变压器
VS1(VBG)
LZZBJ9
JDZX10
2
2
120LXK¢
VS1(VBG)
1
1
LZZBJ9
3
3
3
3
JDZX10
3
2
2
2
2
120¢LXK-
XRNP
3
3
3
3
3
JN15
HY5WS
3
DXN
DC-3KVA10/220V
用途
避雷器电压测量++母联(右)
进线+计量
进线+计量
进线+计量

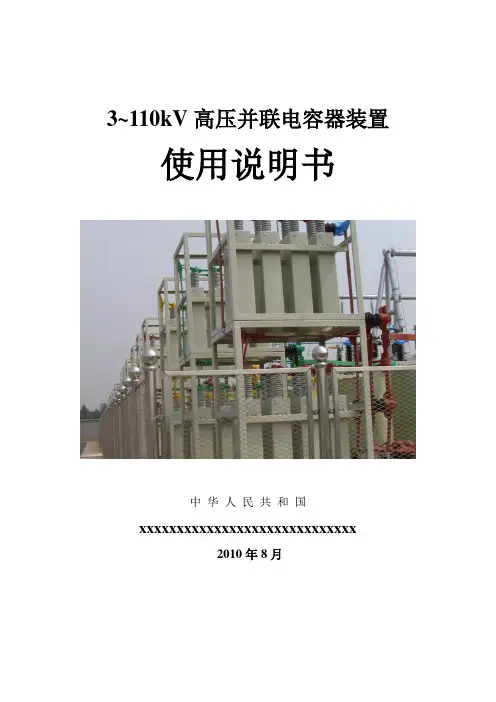

3~110kV高压并联电容器装置使用说明书(2010版)
