理正边坡稳定计算软件教程
理正软件操作
理正软件操作总流程图图一第一部分：数据录入1．1新建工程1.新建一个工程，工程信息表不是必须录入的表格，分段表仅在公路和铁路标准下为必填。
2.勘探点表录入完毕才可以录入各勘探孔的数据表，这些数据表可分为四类：基本数据、原位测试、室内试3.4.1.2浏数据。
双击项目窗口下的“勘探点表”或执行右键菜单的“打开”，弹出对话框如图所示，输入相关参数即可。
在打开的勘探点表中可直接进行数据的录入、修改和删除操作。
注意：1.常规录入方法下钻孔编号、勘探点类型和孔口高程必须输入；2.若工程没有勘探点的绝对坐标，可输入设相对坐标，因为坐标主要是用来在平面图上确定钻孔的相对位置，也可以先不录入坐标而是在平面图底图上直接布置勘探点，之后执行“入库”功能，坐标就会自动写入勘探点表中。
3.删除勘探点将删除与该勘探点有关的所有数据，（比如该勘探点下的基本数据、原位测试数据、室内试验数据等），删除后不能恢复！在执行删除操作前请确认是否真的删除；4.“偏移量”交互为负值表示该勘探点按其里程前进的方向向左的偏移量，正值则为向右的偏移量；5.“是否参与”设置勘探点是否参与统计和出图，有三个选项：0-否，表示该勘探点不参与统计和出图（柱状图及剖面图），但参与平面图的绘制；1-是，表示该点参与统计和绘制成果图表；2-绘剖面小柱状图，表示该勘探点在剖面图中将绘制小柱状图；6.项目窗口下所有的数据表中，用户都可以根据自己的习惯来设置数据表中录入项目的多少和项目排列先后次序。
下面以“勘探点表”为例介绍具体操作。
首先打开“勘探点表”，在“辅助”下选择“设置表格字段状态”，或点击主界面工具条中的“定制”，弹出对话框如图所示；7.选择工具栏右侧的“钻孔”或从“辅助”菜单下选择“钻孔点编号成批修改”可以完成勘探钻孔编号批修改，详细步骤参见操作技巧3.4.9；8.选择工具栏右侧的“交换”，或从“辅助”菜单下选择“勘探点X,Y坐标互换”，可以在选择的坐标系不同的情况下，实现对“勘探点表”的钻孔的X,Y坐标值互换。
理正软件计算土石坝渗流稳定
用理正软件计算土石坝渗流稳定的方法1渗流计算1在CAD中绘制土石坝横断面图，图中坝坡下的长垫层为基岩，图例中有两种基岩，根据情况有几种画几种，长度为1.5-2倍坝长，注意不能使用镜像。
绘制时要注意并另存为DXF文件（最好存为最低版本即2000）2进行渗流计算打开理正岩土软件，选择渗流分析计算在选工程中选择软件生成结论的存储位置如上例，计算结论存在e盘考博文件中，确认后弹出下图直接点确认即可。
确认后点增，选择系统默认例题，点确认然后自动弹出下图中对话框然后点击左上角的“辅助功能”选择“读入DXF文件自动生成坡面、节点、土层数据”，弹出以下对话框选择已画好的CAD图打开打开后出现如下对话框，在图上双击后可放大图形，放大后可看到起始点编号（起始点在图中用红圈标出，及上游坝坡起始点）。
坡面线段数及坝坡分为几段，无马道土石坝坡面线段数为3，图例中有9条。
弹出以下对话框，在坡面形状中填写正确的上下游水位节点坐标一栏为理正自动生成坐标，不用修改土层定义一栏如下图，图中不同土性区域数为软件自动生成软件同时为不同区域编号，双击图中土石坝图形放大图形可以看到编号（如下附图2）Kx，Ky为土层的x，y向的渗透系数，同一土层两数相等且等于土层渗透系数，对应区号输入渗透系数（渗透系数由地质资料中查找）α值若无资料则都为0计算即可。
附图2面边界条件中，同样双击放大土石坝剖面图可以看到节点编号，顺时针输入计算所需要的坡面信息（即始末节点编号），面边界个数及浸润线可能经过的面，即上游所有水面线以下的坡面加上坝基上表面，下游所有坡面加坝基上表面，如图，蓝色为已知水面线，红色为可能的浸出面.点边界描述项数为2，节点即上下游水面线与坝体的交点，若下游无水则为下游坝脚，取值为0。
计算参数栏为系统默认，不用修改输出结果栏目中，需注意流量计算截面的点数一栏和理正边坡文件接口一栏。
流量计算截面的点数即下游截面所有点和基岩上表面所有点，如本例有5个，且须在右边一栏输入5个节点的坐标，坐标从第二栏节点坐标中查找。
理正岩土进行边坡稳定计算步骤
理正岩土边坡稳定计算步骤—深路堑一、新建文件1.打开理正岩土软件，选择边坡稳定分析；2.新建一个计算数据的文件夹，指定工作路径为该文件夹，工程名称根据所做项目编辑，编号可以编为时间。
确定后，选择复杂土层稳定计算。
二、增加项目、导入土层1.选择要计算的高边坡断面桩号（可以一个高边坡段落计算一个断面，选择比较高比较危险的断面），打开将要计算的断面对应的地勘横断面，将设计横断面放到地勘断面上（注意如果两个比例不同的话需要转换一下），如果没有计算断面桩号的地勘，选择临近的、地质较差的一个地勘。
如图：新建一个cad图，将断面复制过去，然后删除所有的文字信息，只留下地层和设计横断面的线条。
注意：（1）无足轻重的小夹层可以删掉，简化断面图；（2）比例应统一调整为1:1000，理正软件计算时单位是按m来的；（3）软件识别的地层必须闭合，所以最后一层需要手动画一个大的框；另外，为了避免识别的岩层混乱，用多段线从上到下或从下到上，从同一个方向往另一个方向，把每个岩层描一遍，描的时候可以适当简化减少交点，然后删除原来的线条。
炸开多段线（必须保证最后图里只有直线，无其他图元），将cad图保存为dxf文件。
如图：——画地层这一步很关键，一定要注意。
2.回到理正岩土软件操作页面，进入界面以后选择“增”，第一个断面选择“系统默认例题”，后面的断面选择“前一个例题”即可；3.选择：左上角辅助功能——读入dxf文件自动形成坡面、节点、土层数据——是——选择要读入的dxf文件选择以后出现以下界面：放大图像，查看边坡坡脚的点号，坡面起始点号就输入坡脚的点号；坡面线段数决定了计算到的坡面位置，输入的数字是边坡线段数+1；我们计算到边坡顶面，以这个图为例就是5+1，输入6，确定。
跳回以下界面：（1）如果图中边坡示意正好是从设计边坡的底面到顶面，如图这样，就代表点号与段落数输入正确，如果不是，就重复上述步骤重新读入dxf，重新输入点号和段落。
理正软件计算土石坝渗流稳定
用理正软件计算土石坝渗流稳定的方法1渗流计算1在CAD中绘制土石坝横断面图，图中坝坡下的长垫层为基岩，图例中有两种基岩，根据情况有几种画几种，长度为1.5-2倍坝长，注意不能使用镜像。
绘制时要注意并另存为DXF文件（最好存为最低版本即2000）2进行渗流计算打开理正岩土软件，选择渗流分析计算在选工程中选择软件生成结论的存储位置如上例，计算结论存在e盘考博文件中，确认后弹出下图直接点确认即可。
确认后点增，选择系统默认例题，点确认然后自动弹出下图中对话框然后点击左上角的“辅助功能”选择“读入DXF文件自动生成坡面、节点、土层数据”，弹出以下对话框选择已画好的CAD图打开打开后出现如下对话框，在图上双击后可放大图形，放大后可看到起始点编号（起始点在图中用红圈标出，及上游坝坡起始点）。
坡面线段数及坝坡分为几段，无马道土石坝坡面线段数为3，图例中有9条。
弹出以下对话框，在坡面形状中填写正确的上下游水位节点坐标一栏为理正自动生成坐标，不用修改土层定义一栏如下图，图中不同土性区域数为软件自动生成软件同时为不同区域编号，双击图中土石坝图形放大图形可以看到编号（如下附图2）Kx，Ky为土层的x，y向的渗透系数，同一土层两数相等且等于土层渗透系数，对应区号输入渗透系数（渗透系数由地质资料中查找）α值若无资料则都为0计算即可。
附图2面边界条件中，同样双击放大土石坝剖面图可以看到节点编号，顺时针输入计算所需要的坡面信息（即始末节点编号），面边界个数及浸润线可能经过的面，即上游所有水面线以下的坡面加上坝基上表面，下游所有坡面加坝基上表面，如图，蓝色为已知水面线，红色为可能的浸出面.点边界描述项数为2，节点即上下游水面线与坝体的交点，若下游无水则为下游坝脚，取值为0。
计算参数栏为系统默认，不用修改输出结果栏目中，需注意流量计算截面的点数一栏和理正边坡文件接口一栏。
流量计算截面的点数即下游截面所有点和基岩上表面所有点，如本例有5个，且须在右边一栏输入5个节点的坐标，坐标从第二栏节点坐标中查找。
理正岩土计算系列边坡稳定分析
- 近似方法 认为孔隙水压力近似等于静水压力
- 渗流方法 导入渗流计算结果的孔隙水压力场
坡外静水压力
- 将作用于斜坡上的静水压力分解成竖向压力与水平压力，分配 到土条中参与稳定分析计算；
- 不同规范不同计算时期，对静水压力的考虑也不同；
2020/1/1
9/17
竖直方向
竖向间距
2020/1/1
13/20
边坡稳定→加筋参数
水平方向 竖直方向
2020/1/1
14/20
边坡稳定→加筋参数
筋带参数
- 总长和倾角 - 抗拉力
锚杆：单根锚杆的抗拉力 土工布：与铺设方式有关（举例说明） - 锚固长度 - 锚固周长 - 抗拔力最小值 - 法向力发挥系数
2020/1/1
0 mZ
进行整体稳定分析时，取内摩擦角为0，粘聚力为τ进行计算。 - 全孔压系数B
碾压土石坝规范、施工期、有效应力法计算的参数；
u u0 wZ u0 hB
该系数取值见碾压土石坝规范附录C
2020/1/1
8/17
边坡稳定→水面参数
水作用考虑方法
- 总应力法 - 有效应力法
边坡稳定→水面参数
坝坡低水位
- 输入上下游水位中的低水位值
水面线参数
- 导入渗流浸润线 - 交互浸润线
降落前水位
- 碾压土石坝规范D.2.3条4款 - 条件：
碾压土石坝规范 水位降落期 总应力法
2020/1/1
10/17
边坡稳定→加筋参数
材料类型
- 锚杆、锚索 - 土工布
15/17
专题：土工布的抗拉力
土工布铺设方式

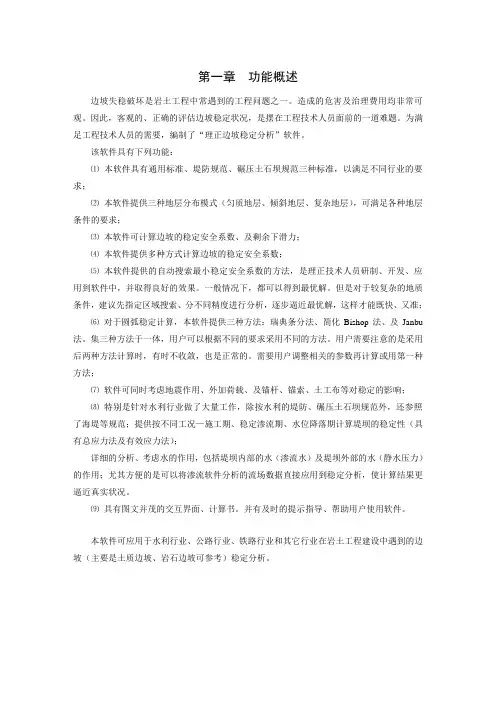

理正边坡稳定分析
第一章功能概述边坡失稳破坏是岩土工程中常遇到的工程问题之一。
造成的危害及治理费用均非常可观。
因此，客观的、正确的评估边坡稳定状况，是摆在工程技术人员面前的一道难题。
为满足工程技术人员的需要，编制了“理正边坡稳定分析”软件。
该软件具有下列功能：⑴本软件具有通用标准、堤防规范、碾压土石坝规范三种标准，以满足不同行业的要求；⑵本软件提供三种地层分布模式（匀质地层、倾斜地层、复杂地层），可满足各种地层条件的要求；⑶本软件可计算边坡的稳定安全系数、及剩余下滑力；⑷本软件提供多种方式计算边坡的稳定安全系数；⑸本软件提供的自动搜索最小稳定安全系数的方法，是理正技术人员研制、开发、应用到软件中，并取得良好的效果。
一般情况下，都可以得到最优解。
但是对于较复杂的地质条件，建议先指定区域搜索、分不同精度进行分析，逐步逼近最优解，这样才能既快、又准；⑹对于圆弧稳定计算，本软件提供三种方法：瑞典条分法、简化Bishop法、及Janbu 法。
集三种方法于一体，用户可以根据不同的要求采用不同的方法。
用户需要注意的是采用后两种方法计算时，有时不收敛，也是正常的。
需要用户调整相关的参数再计算或用第一种方法；⑺软件可同时考虑地震作用、外加荷载、及锚杆、锚索、土工布等对稳定的影响；⑻特别是针对水利行业做了大量工作，除按水利的堤防、碾压土石坝规范外，还参照了海堤等规范；提供按不同工况—施工期、稳定渗流期、水位降落期计算堤坝的稳定性（具有总应力法及有效应力法）；详细的分析、考虑水的作用，包括堤坝内部的水（渗流水）及堤坝外部的水（静水压力）的作用；尤其方便的是可以将渗流软件分析的流场数据直接应用到稳定分析，使计算结果更逼近真实状况。
⑼具有图文并茂的交互界面、计算书。
并有及时的提示指导、帮助用户使用软件。
本软件可应用于水利行业、公路行业、铁路行业和其它行业在岩土工程建设中遇到的边坡（主要是土质边坡、岩石边坡可参考）稳定分析。
第二章快速操作指南2.1 操作流程图2.1-1 操作流程2.2快速操作指南2.2.1选择工作路径图2.2-1 指定工作路径注意：此处指定的工作路径是所有岩土模块的工作路径。
理正边坡计算指南
边坡稳定→水面参数
水作用考虑方法
- 总应力法 - 有效应力法
渗透压力 孔隙水压力
- 近似方法 认为孔隙水压力近似等于静水压力
- 渗流方法 导入渗流计算结果的孔隙水压力场
坡外静水压力
- 将作用于斜坡上的静水压力分解成竖向压力与水平压力，分配 到土条中参与稳定分析计算；
- 不同规范不同计算时期，对静水压力的考虑也不同；
锚杆：单根锚杆的抗拉力 土工布：与铺设方式有关（举例说明） - 锚固长度 - 锚固周长 - 抗拔力最小值 - 法向力发挥系数
专题：土工布的抗拉力
土工布铺设方式
- 满布，按每延米宽度输入
间距：1m 抗拉力：1m宽土工布的抗拉力
- 满布，按实际宽度输入
间距：相邻两块土工布的中心距，即每块土工布的宽度 抗拉力：每块土工布的抗拉力
计算目标选择锚杆（索）设计； 交互设计要求的安全系数；
如果锚杆的位置或最大长 度设置不当，设计后的安 全系数可能达不到交互的 安全系数；
边坡稳定→锚杆设计
- 锚杆设计计算原理
《建筑边坡工程技术规范GB 50330-2002》7.2节 《水利水电工程边坡设计规范 SL 386-2007》附录E 选择不同规范时，采用的计算方法不同，具体对应关系如下：
- 间隔布置
间距：相邻两块土工布的中心距 抗拉力：每块土工布的抗拉力
- 举例说明（见下页）
专题：土工布的抗拉力
例1：6m宽土工布满布，每延米土工布抗拉力100KN
- 按每延米宽度输入 间距：每延米宽土工布的中心距，即1m 抗拉力：1m宽土工布的抗拉力，即100KN
- 按实际宽度输入 间距：相邻两块土工布的中心距，即6m 抗拉力：每块土工布的抗拉力，即100*6=600KN 软件自动换算成每延米的抗拉力，即600/6=100KN
理正软件学习指南1[1]
![理正软件学习指南1[1]](https://img.taocdn.com/s3/m/ff42dc8cd0d233d4b14e69df.png)
第二章单元计算2.1使用手册2.1.1总体介绍单元计算的总界面为：1.单元计算的操作流程：设定工作目录--> 进入单元计算--> 选择支护类型--> 交互基坑侧壁重要性系数--> 交互原始数据或读入数据--> 各种计算--> 施工图前处理--> 施工图--> 生成报表--> 数据文件存盘--> 退出。
2.工作目录本系统要求设定一个工作目录，计算中所生成的中间文件，原始数据文件，结果文件等均生成在此工作目录下。
同一个工作目录下可做任意多个单元的计算，只要在系统提示存盘时起不同的文件名即可。
3.支护类型单元计算的支护类型有排桩、连续墙、水泥土墙、土钉墙、天然放坡五种。
支护结构选型可参照《规范》3.3。
可通过下列工具条切换，也可通过菜单切换。
4.基坑侧壁重要性系数可参照《规范》3.1，在下图所示的工具条中交互。
5.数据保存单元计算的数据可以保存到磁盘上。
原始数据：系统规定文件名为*.DYD；计算结果数据：保存与原始数据同名的*.DY A文件中；包括内力计算结果、选筋结果及其它计算结果。
数据文件的读、写通过“文件”菜单中的“读入数据...”、“保存数据...”功能实现。
6.显示控制可通过“显示控制”菜单中的功能打开或关闭工具条、状态条；也可调整图形窗口与交互窗口的大小；还可调整图形窗口中图的显示状态。
2.1.2排桩1.排桩设计的操作流程：基本数据交互--> 嵌固深度计算--> 结构计算-->截面计算-->锚杆计算--> 抗倾覆验算-->整体稳定性验算-->抗隆起验算-->抗管涌验算--> 选筋-->锚杆选筋-->冠梁信息-->环梁信息-->生成施工图-->查看施工图--> 生成报表--> 查看报表。
因为各个步骤的操作都非常简单，此处不再逐一说明，只将特别注意的几点说明如下。
边坡稳定性计算书(理正软件计算)
计算书目录1理正边坡稳定分析成果1.1Ⅰ－Ⅰ剖面------------------------------------------------------------------------1.1.1计算项目：Ⅰ－Ⅰ土坡稳定（工况1－一般气象条件＋土体自重）------------------------------------------------------------------------[计算简图][控制参数]:采用规范: 通用方法计算目标: 剩余下滑力计算不考虑地震不同土性区域数 4区号重度饱和重度粘聚力内摩擦角全孔压节点编号(kN/m3) (kN/m3) (kPa) (度) 系数1 19.300 19.960 25.000 20.000 ---2 19.300 20.000 15.000 18.000 ---3 17.800 18.230 15.000 12.000 ---4 25.800 26.300 24440.000 21.150 ---[水面信息]采用总应力法考虑渗透力作用不考虑边坡外侧静水压力[计算条件]剩余下滑力计算目标: 计算剩余下滑力剩余下滑力计算时的安全系数: 1.015计算结果: 剩余下滑力 = -0.942(kN)本块下滑力角度 = 328.833(度)[计算条件]剩余下滑力计算目标: 计算剩余下滑力剩余下滑力计算时的安全系数: 1.000计算结果: 剩余下滑力 = -21.855(kN)本块下滑力角度 = 328.833(度)------------------------------------------------------------------------ 1.1.2计算项目：Ⅰ－Ⅰ土坡稳定（工况2－久雨（暴雨）＋土体自重）------------------------------------------------------------------------ [计算简图][控制参数]:采用规范: 通用方法计算目标: 剩余下滑力计算不考虑地震[坡面信息]不同土性区域数 4区号重度饱和重度粘聚力内摩擦角全孔压节点编号(kN/m3) (kN/m3) (kPa) (度) 系数1 19.300 19.960 25.000 20.000 ---2 19.300 20.000 15.000 18.000 ---3 17.800 18.230 15.000 12.000 ---4 25.800 26.300 24440.000 21.150 ---[水面信息]采用总应力法考虑渗透力作用不考虑边坡外侧静水压力[计算条件]剩余下滑力计算目标: 计算剩余下滑力剩余下滑力计算时的安全系数: 0.851计算结果: 剩余下滑力 = 0.478(kN) 本块下滑力角度 = 328.833(度)[计算条件]剩余下滑力计算目标: 计算剩余下滑力剩余下滑力计算时的安全系数: 1.000计算结果: 剩余下滑力 = 250.877(kN) 本块下滑力角度 = 328.833(度) ------------------------------------------------------------------------ 1.1.3计算项目：Ⅰ－Ⅰ加固土坡稳定（工况1－一般气象条件＋土体自重）------------------------------------------------------------------------ [计算简图][控制参数]:采用规范: 通用方法计算目标: 剩余下滑力计算不考虑地震[坡面信息]坡面线段数 12坡面线号水平投影(m) 竖直投影(m) 超载数1 0.381 2.947 02 3.791 0.000 03 3.561 2.049 04 2.136 1.229 05 4.855 2.794 06 3.829 2.203 07 4.060 0.935 08 7.920 2.844 09 3.572 1.995 010 3.813 1.233 011 0.452 0.377 012 5.858 5.284 0[土层信息]不同土性区域数 4区号重度饱和重度粘聚力内摩擦角全孔压节点编号(kN/m3) (kN/m3) (kPa) (度) 系数1 19.300 19.960 25.000 20.000 ---2 19.300 20.000 15.000 18.000 ---3 17.800 18.230 15.000 12.000 ---4 25.800 26.300 24440.000 21.150 ---[水面信息]采用总应力法不考虑渗透力作用不考虑边坡外侧静水压力[滑面信息]滑面线段数 9 滑面线起始点坐标: (0.000,0.000)滑动面线号水平投影(m) 竖直投影(m) 矢高(m) 粘聚力(kPa) 内摩擦角(度)1 1.941 -1.174 0.000 ---- ----2 3.130 -1.112 0.000 ---- ----3 4.056 -0.190 0.000 ---- ----4 5.735 0.940 0.000 ---- ----5 6.100 2.515 0.000 ---- ----6 8.547 5.978 0.000 ---- ----7 7.060 6.740 0.000 ---- ----8 6.000 6.740 0.000 ---- ----9 6.000 10.570 0.000 ---- ----[筋带信息]采用锚杆锚杆道数: 10筋带号距地面水平间距总长度倾角材料抗拉锚固段锚固段粘结强高度(m) (m) (m) (度) 力(kN) 长度(m) 周长(m) 度(kPa)1 3.00 3.60 15.00 25.00 720.00 3.00 0.41 400.002 4.60 3.60 15.00 25.00 720.00 3.00 0.41 400.003 6.20 3.60 15.00 25.00 720.00 3.00 0.41 400.004 7.80 3.60 15.00 25.00 720.00 3.00 0.41 400.005 9.40 3.60 12.00 25.00 720.00 3.00 0.41 400.006 11.00 3.60 12.00 25.00 720.00 3.00 0.41 400.007 12.60 3.60 12.00 25.00 720.00 3.00 0.41 400.008 14.20 3.60 12.00 25.00 720.00 3.00 0.41 400.009 15.80 3.60 12.00 25.00 720.00 3.00 0.41 400.0010 17.40 3.60 12.00 25.00 720.00 3.00 0.41 400.00 [计算条件]剩余下滑力计算目标: 计算剩余下滑力剩余下滑力计算时的安全系数: 1.640计算结果: 剩余下滑力 = -6.276(kN) 本块下滑力角度 = 328.833(度)------------------------------------------------------------------------1.1.4计算项目：Ⅰ－Ⅰ加固土坡(仅考虑锚杆)稳定（工况2－久雨（暴雨）＋土体自重）------------------------------------------------------------------------[计算简图][控制参数]:采用规范: 通用方法计算目标: 剩余下滑力计算不考虑地震[坡面信息]坡面线段数 12坡面线号水平投影(m) 竖直投影(m) 超载数1 0.381 2.947 02 3.791 0.000 03 3.561 2.049 04 2.136 1.229 05 4.855 2.794 06 3.829 2.203 07 4.060 0.935 08 7.920 2.844 09 3.572 1.995 010 3.813 1.233 011 0.452 0.377 012 5.858 5.284 0[土层信息]不同土性区域数 4区号重度饱和重度粘聚力内摩擦角全孔压节点编号 (kN/m3) (kN/m3) (kPa) (度) 系数1 19.300 19.960 25.000 20.000 ---2 19.300 20.000 15.000 18.000 ---3 17.800 18.230 15.000 12.000 ---4 25.800 26.300 24440.000 21.150 ---[水面信息]采用总应力法不考虑渗透力作用不考虑边坡外侧静水压力[滑面信息]滑面线段数 9 滑面线起始点坐标: (0.000,0.000)滑动面线号水平投影(m) 竖直投影(m) 矢高(m) 粘聚力(kPa) 内摩擦角(度)1 1.941 -1.174 0.000 ---- ----2 3.130 -1.112 0.000 ---- ----3 4.056 -0.190 0.000 ---- ----4 5.735 0.940 0.000 ---- ----5 6.100 2.515 0.000 ---- ----6 8.547 5.978 0.000 ---- ----7 7.060 6.740 0.000 ---- ----8 6.000 6.740 0.000 ---- ----9 6.000 10.570 0.000 ---- ----[筋带信息] 采用锚杆锚杆道数: 10筋带号距地面水平间距总长度倾角材料抗拉锚固段锚固段粘结强高度(m) (m) (m) (度) 力(kN) 长度(m) 周长(m) 度(kPa)1 3.00 3.60 15.00 25.00 100.00 3.00 0.41 400.002 4.60 3.60 15.00 25.00 100.00 3.00 0.41 400.003 6.20 3.60 15.00 25.00 100.00 3.00 0.41 400.004 7.80 3.60 15.00 25.00 100.00 3.00 0.41 400.005 9.40 3.60 12.00 25.00 100.00 3.00 0.41 400.006 11.00 3.60 12.00 25.00 100.00 3.00 0.41 400.007 12.60 3.60 12.00 25.00 100.00 3.00 0.41 400.008 14.20 3.60 12.00 25.00 100.00 3.00 0.41 400.009 15.80 3.60 12.00 25.00 100.00 3.00 0.41 400.0010 17.40 3.60 12.00 25.00 100.00 3.00 0.41 400.00 [计算条件]剩余下滑力计算目标: 计算剩余下滑力剩余下滑力计算时的安全系数: 1.250计算结果: 剩余下滑力 = 38.597(kN) 本块下滑力角度 = 328.833(度))------------------------------------------------------------------------1.1.5抗滑动桩验算------------------------------------------------------------------------原始条件:墙身尺寸:桩总长: 12.000(m)嵌入深度: 6.000(m)截面形状: 圆桩桩径: 0.200(m)桩间距: 0.600(m)嵌入段土层数: 1桩底支承条件: 铰接计算方法: M法土层序号土层厚(m) 重度(kN/m3) M(MN/m4) 1 50.000 25.800 20.000初始弹性系数A: 0.000(MN/m3)初始弹性系数A1: 0.000(MN/m3)桩前滑动土层厚: 6.000(m)桩顶锚索水平刚度: 1.000(MN/m)物理参数:桩混凝土强度等级: C25桩纵筋:I12.6桩纵筋级别: A3桩最大抵抗弯矩：19.22 kNm(安全系数1.25)桩最大抗剪力：561.1 kN(安全系数1.25)坡线与滑坡推力:参数名称参数值推力分布类型矩形桩后剩余下滑力水平分力 45.000(kN/m)桩后剩余抗滑力水平分力 0.000(kN/m)滑坡推力作用情况[桩身所受推力计算]假定荷载矩形分布:桩后: 上部=4.500(kN/m) 下部=4.500(kN/m)桩前: 上部=0.000(kN/m) 下部=0.000(kN/m)桩前分布长度=6.000(m)桩身内力计算计算方法: m 法内侧最大弯矩 = 18.797(kN-m) 距离桩顶 6.720(m)外侧最大弯矩 = 19.281(kN-m) 距离桩顶 2.640(m)最大剪力 = 17.968(kN) 距离桩顶 6.000(m)桩顶位移 = 44(mm)锚索水平拉力 = 14.432(kN)------------------------------------------------------------------------1.1.6计算项目：Ⅰ－Ⅰ加固土坡(锚杆＋抗滑桩)稳定（工况2－久雨（暴雨）＋土体自重）------------------------------------------------------------------------Ⅰ－Ⅰ加固土坡稳定性验算注：利用理正边坡稳定分析软件计算时，将抗滑桩所承担的抗滑力以锚杆力的形式施加。
理正岩土计算系列边坡稳定分析
北京理正软件设计研究院有限公司 技术支持
边坡稳定分析
边坡稳定→建模
建模
- 直接交互坡线节点 - 导入dxf文件 - 导入渗流计算接口文件
2020/1/1
- 镜像数据
边坡只能算左侧的稳定，如需计算右侧坡的稳定，可将数据镜 像之后再计算；
3/17
边坡稳定→基本参数
采用规范
交互坐标 图上点选
土层参数
- 重度 指天然重度
- 粘结强度 地层与锚固体粘结强度特征值
- 抗剪指标 粘聚力和内摩擦角或十字板剪切强度 水下抗剪强度指标如无试验数据，可按经验折减
2020/1/1
7/17
边坡稳定→土层参数
土层参数
- 强度增长系数m 当试验方法为十字板剪切试验时，需输入土层的抗剪强度及 强度随深度增长系数，则地层中任意点的抗剪强度为：
岩土参数指标
- 粘聚力和内摩擦角 - 十字板剪切强度
地震烈度
- 7度、8度、9度、不考虑 - 水平加速度分布：矩形、倒梯形、多边形
搜索方法
- 自动搜索最危险滑面 - 指定圆心范围搜索最危险滑面 - 给定圆心半径计算安全系数 - 给定圆心计算安全系数 - 给定圆弧出入口范围搜索危险滑面 - 给定滑弧三点坐标计算安全系数
0 mZ
进行整体稳定分析时，取内摩擦角为0，粘聚力为τ进行计算。 - 全孔压系数B
碾压土石坝规范、施工期、有效应力法计算的参数；
u u0 wZ u0 hB
该系数取值见碾压土石坝规范附录C
2020/1/1
8/17
边坡稳定→水面参数
水作用考虑方法
- 总应力法 - 有效应力法
理正软件使用手册
理正软件使用手册一、渗流计算1.打开Auto CAD 绘图软件，将断面图修正简化，或将所需分析的图形直接画出，通过移动将黄海高程系调整到和绘图的纵坐标一致，并将图形放在原点附近，绘图时以米为单位，线与线之间要连接精确，确保各分区为封闭单元。
图形画完后以DXF文件保存在工作路径文件夹下。
2.打开理正岩土计算——渗流分析计算——渗流问题有限元法——在界面选择“增”工具栏——系统默认例题——辅助功能——读入DXF文件自动形成坡面、节点和图层数据。
3.通过移动、放大图形界面找到左下坡脚的节点编号输入坡面起始节点号，坡面数为从迎水面坡脚到背水面坡脚之间的线段数。
点击确定，首先粗略的查看所显示的图形和数据是否基本正确，主要查看闭合区域的个数和线段、节点的个数。
4.若为稳定流分析，输入第一上游水位和下游水位，第二上游水位和下游水位取-1000。
若为非稳定流分析要输入上游第二水位数据。
（这个只是图形显示需要，除了流态其它参数对计算完全不起任何影响，）5.进入面边界条件界面，输入左边边界条件和右边的边界条件，包括已知水头，可能的浸出面。
在非稳定流分析中会有第一项水头随时间变化曲线工具栏，点击它并输入上游水位变化曲线。
此时要保证图形界面显示的图形正确；输入点边界条件，上下游必须要存在边界条件，可以是面边界条件，也可以是点边界条件。
6.输入土层参数，注意渗透系数单位。
7.在输出结果里的理正边坡分析接口文件输入文件名。
若为非稳定流分析还需输入渗流分析的第几步，此时所保存的数据即为此步渗流场的计算数据，这些数据用于边坡稳定分析中计算水位降落期的最小安全系数。
文件自动保存工作路径下。
8.（9.在计算参数界面中输入参数，对非稳定渗流取填入时间分段数，初始渗流的稳定方法一般取稳定渗流的计算方法。
10.点击计算，在主界面图形查询——显示简图为DXF文件，将显示的图形保存，修改后，供打印使用。
11.若显示计算失败，可在计算参数界面中将有限元网格剖分长度减小，或者将判断误差增大。
理正边坡稳定计算教程
理正边坡稳定计算教程
一、准备资料
针对正边坡稳定计算，有必要搜集必要资料，比如挡土墙地面斜率、坡顶高程、坡口总宽、坡上段、坡下段各段高差和宽度、挡土墙材料种类（土、混凝土还是砼）、挡土墙型号和高度、挡土墙的抗滑性和内摩擦角等，以此做准备。
二、做稳定计算
1、勾画稳定体系：根据实际情况勾画坡上坡下地块图，例如下图，确定坡下土坡来源地块斜率。
2、计算挡土墙抗冲力：根据上图，采用斯蒂尔规则计算挡土墙抗冲力。
3、计算坡顶力矩：将坡顶面视为一个绝对稳定的剪切土块，应用抗力矩公式计算坡顶上施用的力矩。
4、稳定性分析：将坡顶力矩和挡土墙抗冲力分别代入到边坡的稳定体系中，进行稳定性分析，确定正边坡滑移线情况是否经过挡土墙拦顶，从而得出正边坡的稳定性情况是否满足要求。
理正岩土7.0使用手册
理正岩土7.0使用手册1. 软件介绍理正岩土7.0是一款功能强大的岩土工程设计软件，适用于各种岩土工程问题的分析和设计。
该软件集成了多种先进的计算和分析方法，提供了丰富的材料库和设计模板，使用户能够快速、准确地完成工程设计任务。
2. 安装与启动●下载最新版本的理正岩土7.0安装程序。
●按照屏幕提示完成安装过程。
●启动理正岩土7.0，输入用户名和密码（如已设置）。
3. 界面与布局理正岩土7.0的界面简洁明了，包含了菜单栏、工具栏、绘图区、属性栏和状态栏等部分。
用户可以通过菜单栏选择不同的功能模块，工具栏提供了常用命令的快捷方式，绘图区用于显示和编辑图形，属性栏和状态栏则提供了图形对象的属性和编辑状态信息。
4. 基本功能操作●新建工程：点击菜单栏中的"文件"，选择"新建"，创建一个新的工程文件。
●导入模型：通过菜单栏中的"文件"，选择"导入"，导入已有的模型数据。
●绘图工具：使用工具栏中的绘图工具，如线段、圆、矩形等，在绘图区绘制图形。
●属性编辑：选中图形对象，在属性栏中编辑其属性，如颜色、线型、线宽等。
●计算与分析：选择相应的功能模块，输入参数和数据，进行计算和分析。
结果查看：在绘图区查看计算结果，包括图形和数据表格。
5. 高级功能应用理正岩土7.0还提供了许多高级功能，如有限元分析、渗流分析、稳定性分析等。
这些功能需要一定的专业知识和技能，建议用户在深入了解相关理论和计算方法的基础上使用。
如有需要，可以参考相关的学习资料或参加培训课程。
6. 常见问题与解决方案在使用理正岩土7.0的过程中，可能会遇到一些常见问题，如软件启动失败、数据导入出错等。
为了解决这些问题，建议用户仔细阅读本手册和软件的帮助文档，了解软件的安装和配置要求，确保操作系统和软件环境满足最低要求。
如果问题仍然存在，可以联系软件的技术支持团队或厂家寻求帮助。
理正软件计算土石坝渗流稳定
理正软件计算土石坝渗流稳定用理正软件计算土石坝渗流稳定的方法1渗流计算1在CAD中绘制土石坝横断面图，图中坝坡下的长垫层为基岩，图例中有两种基岩，根据情况有几种画几种，长度为1.5-2倍坝长，注意不能使用镜像。
绘制时要注意并另存为DXF文件（最好存为最低版本即2000）2进行渗流计算打开理正岩土软件，选择渗流分析计算在选工程中选择软件生成结论的存储位置如上例，计算结论存在e盘考博文件中，确认后弹出下图直接点确认即可。
确认后点增，选择系统默认例题，点确认然后自动弹出下图中对话框然后点击左上角的“辅助功能”选择“读入DXF文件自动生成坡面、节点、土层数据”，弹出以下对话框选择已画好的CAD图打开打开后出现如下对话框，在图上双击后可放大图形，放大后可看到起始点编号（起始点在图中用红圈标出，及上游坝坡起始点）。
坡面线段数及坝坡分为几段，无马道土石坝坡面线段数为3，图例中有9条。
弹出以下对话框，在坡面形状中填写正确的上下游水位节点坐标一栏为理正自动生成坐标，不用修改土层定义一栏如下图，图中不同土性区域数为软件自动生成软件同时为不同区域编号，双击图中土石坝图形放大图形可以看到编号（如下附图2）Kx，Ky为土层的x，y向的渗透系数，同一土层两数相等且等于土层渗透系数，对应区号输入渗透系数（渗透系数由地质资料中查找）α值若无资料则都为0计算即可。
附图2面边界条件中，同样双击放大土石坝剖面图可以看到节点编号，顺时针输入计算所需要的坡面信息（即始末节点编号），面边界个数及浸润线可能经过的面，即上游所有水面线以下的坡面加上坝基上表面，下游所有坡面加坝基上表面，如图，蓝色为已知水面线，红色为可能的浸出面.点边界描述项数为2，节点即上下游水面线与坝体的交点，若下游无水则为下游坝脚，取值为0。
计算参数栏为系统默认，不用修改输出结果栏目中，需注意流量计算截面的点数一栏和理正边坡文件接口一栏。
流量计算截面的点数即下游截面所有点和基岩上表面所有点，如本例有5个，且须在右边一栏输入5个节点的坐标，坐标从第二栏节点坐标中查找。
边坡稳定分析软件Slope2000v2.3版本功能和使用说明
(测试版只能一种)
然后ctrl+v 粘贴至此
可从Excel 表中按列 ctrl+c复制 (类似的都 支持该功能)
也可采用鼠 标画图，点 击“选取点”
同样，定义 潜水面水位
可导入有限元渗 流计算或流网的
等值线
您也可定义 孔隙水压比
边坡稳定分析软件slope2000v23版本功能和使用说明计算方法与现行规范软件功能简介联系方式返回新建也可以这样新建由计算范围录入图形界限类似autocad中的捕捉功能从上到下的图标逐一完成也可从左至右主菜单逐一完成可人工设定滑动方向这些参数用户直接使用默认值即可可统一设定各层的线型宽度可设定条分可设定地震加速度水工建筑的在定义下用户不需调整这些设置从上而下录入土层参数测试版只能一种按照条分的概念对计算项目做垂直条分反映各层剖面变化然后自上而下的将各层与垂直线的交点放到excel表或者程序中是麻烦点但录入一层后下面各层就会简单可从excelctrlc复制类似的都支持该功能然后ctrlv粘贴至此也可采用鼠标画图点击选取点同样定义潜水面水位可导入有限元渗流计算或流网的等值线您也可定义孔隙水压比或土层大于层滞水位两种定义圆弧滑动面的方式定义非圆弧滑动面定义外荷载可人工定义不可穿越的基岩层可定义土钉锚杆锚索可定义优化搜索的范围可输出指定编号内的滑可指定滑动体内的软弱录入项目信息保存并选择计算方法执行计算优化结果是有了但是计算表明还有更危险的滑动面须调整搜索范围
也可从左至 从上到下的右主菜单， 图标，逐一逐一完成
完成
这些参数用 户直接使用 默认值即可
可设定地震加速 度(水工建筑的在
“定义”下)
可设定条分 块数
可统一设定 各层的线型
理正岩土使用手册-岩质边坡稳定
第一章功能概述理正岩质边坡（稳定）分析软件主要功能是分析计算简单平面、复杂平面、简单三维楔体岩质边坡的稳定计算及相关的分析。
考虑的因素包括：岩体结构的结构面、裂隙、裂隙水、外加荷载、锚杆及结构面的抗剪强度、地震作用等。
简单平面稳定问题：1）利用极限平衡法及莫尔－库仑准则进行分析，计算岩体的稳定安全系数、设计锚杆、及反分析滑面的抗剪强度指标；2）可分析坡角、坡高、裂隙水等与安全系数的关系曲线；3）可按几种不同方法计算岩石压力等。
复杂平面稳定问题：1）对于不加锚杆、不加外部荷载的情况可采用Sarma法计算安全；对于有锚杆、有外部荷载的情况只能采用通用方法（扩展Sarma法）计算安全系数，这是理正依据Sarma法改进的公式计算安全系数；2）分析计算临界地震加速度系数；3）分析计算临界地震加速度系数与安全系数的关系曲线等。
简单三维楔体稳定问题：1）利用空间张量法分析空间三维楔体的形状，并分析三维楔体在体积力、锚杆力、地震作用、外加荷载等作用，考虑结构面的抗剪强度，计算三维楔体的稳定系数；2）分析在给定安全系数的条件下，计算锚杆的最小拉力等。
第二章快速操作指南2.1 操作流程理正岩质边坡稳定分析软件的操作流程如图2.1-1，每一步骤都有相对应的菜单操作。
