理正边坡计算指引
理正岩土计算边坡安全系数

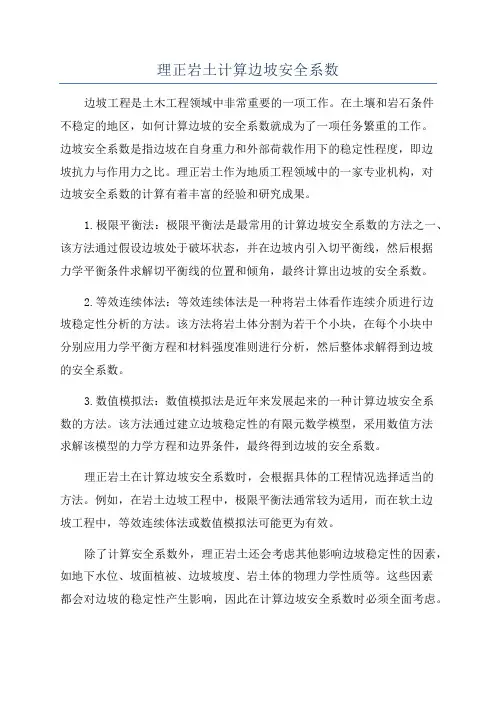

理正岩土计算边坡安全系数边坡工程是土木工程领域中非常重要的一项工作。
在土壤和岩石条件不稳定的地区，如何计算边坡的安全系数就成为了一项任务繁重的工作。
边坡安全系数是指边坡在自身重力和外部荷载作用下的稳定性程度，即边坡抗力与作用力之比。
理正岩土作为地质工程领域中的一家专业机构，对边坡安全系数的计算有着丰富的经验和研究成果。
1.极限平衡法：极限平衡法是最常用的计算边坡安全系数的方法之一、该方法通过假设边坡处于破坏状态，并在边坡内引入切平衡线，然后根据力学平衡条件求解切平衡线的位置和倾角，最终计算出边坡的安全系数。
2.等效连续体法：等效连续体法是一种将岩土体看作连续介质进行边坡稳定性分析的方法。
该方法将岩土体分割为若干个小块，在每个小块中分别应用力学平衡方程和材料强度准则进行分析，然后整体求解得到边坡的安全系数。
3.数值模拟法：数值模拟法是近年来发展起来的一种计算边坡安全系数的方法。
该方法通过建立边坡稳定性的有限元数学模型，采用数值方法求解该模型的力学方程和边界条件，最终得到边坡的安全系数。
理正岩土在计算边坡安全系数时，会根据具体的工程情况选择适当的方法。
例如，在岩土边坡工程中，极限平衡法通常较为适用，而在软土边坡工程中，等效连续体法或数值模拟法可能更为有效。
除了计算安全系数外，理正岩土还会考虑其他影响边坡稳定性的因素，如地下水位、坡面植被、边坡坡度、岩土体的物理力学性质等。
这些因素都会对边坡的稳定性产生影响，因此在计算边坡安全系数时必须全面考虑。
理正岩土还会综合考虑边坡的施工和维护因素。
在施工阶段，边坡的稳定性受到挖掘、土方回填、排水等因素的影响，因此需要针对性地采取相应的措施来提高边坡的稳定性。
在维护阶段，定期巡视和养护工作也是保障边坡稳定的重要环节。
总之，理正岩土在计算边坡安全系数方面积累了丰富的经验和研究成果。
通过科学的方法和综合的考虑因素，能够为边坡工程提供可靠的设计和施工方案，确保工程质量和安全性。
理正岩土计算边坡安全系数
理正岩土计算边坡安全系数

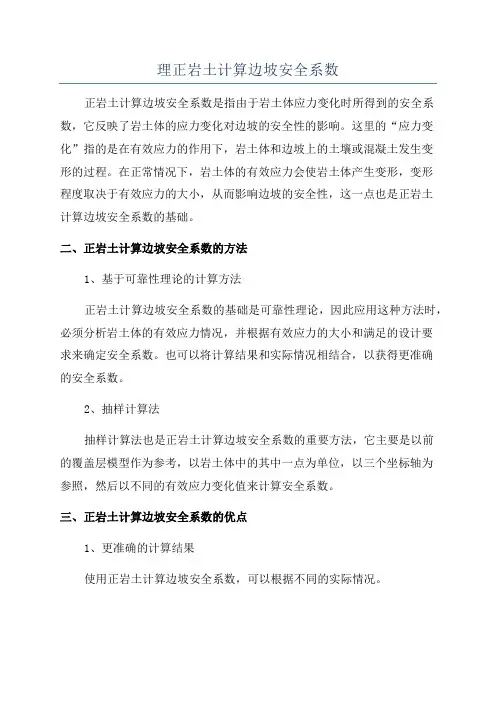

正岩土计算边坡安全系数是指由于岩土体应力变化时所得到的安全系数，它反映了岩土体的应力变化对边坡的安全性的影响。
这里的“应力变化”指的是在有效应力的作用下，岩土体和边坡上的土壤或混凝土发生变
形的过程。
在正常情况下，岩土体的有效应力会使岩土体产生变形，变形
程度取决于有效应力的大小，从而影响边坡的安全性，这一点也是正岩土
计算边坡安全系数的基础。
二、正岩土计算边坡安全系数的方法
1、基于可靠性理论的计算方法
正岩土计算边坡安全系数的基础是可靠性理论，因此应用这种方法时，必须分析岩土体的有效应力情况，并根据有效应力的大小和满足的设计要
求来确定安全系数。
也可以将计算结果和实际情况相结合，以获得更准确
的安全系数。
2、抽样计算法
抽样计算法也是正岩土计算边坡安全系数的重要方法，它主要是以前
的覆盖层模型作为参考，以岩土体中的其中一点为单位，以三个坐标轴为
参照，然后以不同的有效应力变化值来计算安全系数。
三、正岩土计算边坡安全系数的优点
1、更准确的计算结果
使用正岩土计算边坡安全系数，可以根据不同的实际情况。
用理正岩土计算边坡稳定性
运用《理正岩土边坡稳定性分析》作定量计算（整理人：朱冬林，2012-2-21）1、我目前手上理正岩土的版本为5.11版，有新版本的请踊跃报名，大家共同进步！2、为什么要用理正岩土边坡稳定性分析？现在山区公路项目地形条件越来越复杂，对于一些斜坡（指一般自然坡）或边坡（指开挖后的坡体）的稳定性评价是不可避免，比如桥位区沿斜坡布线，桥轴线与坡向大角度相交，自然坡度20～40°，覆盖层比较厚，到底是稳定还是不稳定？会不会有隐患和危险？必将困扰每个勘察技术人员，说它稳定吧，又怕将来出问题，说不稳定，目前又没有出现开裂变形滑动迹象，那在报告中如何评价桥址的安全性？再比如，路线从大型堆积体上经过，究竟稳定性如何评价？仅靠钻探或地质调查无法对其稳定性进行合理评价。
这时候，就要辅以定量分析计算来提供证据了。
还有，我们在报告中提路堑边坡的岩土经验参数，常常遭设计诟病，按报告中提的参数，自然坡都垮得一塌糊涂了，更不要说开挖了。
我们在正式报告中提出“问题参数”会大大降低了勘察在设计心目中的光辉（灰）形象。
如果我们事先对自然斜坡的横断面进行过初步计算，提出的参数就不会太离谱，必将给设计留下“很专业”的印象。
3、是否好用？很好用。
在保宜项目我一天计算几十个断面，既有效又快。
4、断面图能不能直接从CAD图读入？可以。
只需事先转化为dxf即可（用dxfout命令保存）。
对图形的条件是所有的线段都是直线段组成（对于多段线需要炸开，对于样条曲线可以用多段线描一下再炸开即可），另外图形边界要封闭（事先可以用填充命令试一下，看各个区域是否封闭）。
注意，图中只能有直线段，不能有其它图元（记得按上面操作完后，全选（Ctrl+A）,看“属性”（Ctrl+1），全部为直线，则OK）。
5、下面结合实例讲解计算过程，保证学一遍就上手。
以土质边坡计算为例（最常用）进入土质边坡稳定性分析程序“复杂土层土坡稳定计算”，确定（是不是很复杂？放心，纸老虎而已）点选“增”，第一次用就选“系统默认例题”，后面重复计算就可以选“前一个例题”（其它的大家试一下就了解了）以前常听说“搜索滑面”强大功能，马上就可以轻松实现了……读入dxf图（上面是CAD中作好的图，现在要删掉大部分内容，只保留地层线、边界）（对于上图中无足轻重的小夹层，也可以有选择地去掉，以简化断面图）把简化后的剖面图dxfout存为“***大桥SZK45-SZK55.dxf”，（注意，图中除直线段外不能有任何其它图元，而且各个区域必须封闭，否则将来软件就读不了）“是”，读入“***大桥SZK45-SZK55.dxf”右键点击上面窗口中找到左边角点的编号（为边坡计算的坡面角点）或者上图中较低位置的转角点都可，看你对可能剪出范围的理解（很难用文字表述，大家多试两次就明白了），右键菜单窗口里面的几个功能都要试一下，很有用的。
理正岩土进行边坡稳定计算步骤
理正岩土边坡稳定计算步骤—深路堑一、新建文件1.打开理正岩土软件，选择边坡稳定分析；2.新建一个计算数据的文件夹，指定工作路径为该文件夹，工程名称根据所做项目编辑，编号可以编为时间。
确定后，选择复杂土层稳定计算。
二、增加项目、导入土层1.选择要计算的高边坡断面桩号（可以一个高边坡段落计算一个断面，选择比较高比较危险的断面），打开将要计算的断面对应的地勘横断面，将设计横断面放到地勘断面上（注意如果两个比例不同的话需要转换一下），如果没有计算断面桩号的地勘，选择临近的、地质较差的一个地勘。
如图：新建一个cad图，将断面复制过去，然后删除所有的文字信息，只留下地层和设计横断面的线条。
注意：（1）无足轻重的小夹层可以删掉，简化断面图；（2）比例应统一调整为1:1000，理正软件计算时单位是按m来的；（3）软件识别的地层必须闭合，所以最后一层需要手动画一个大的框；另外，为了避免识别的岩层混乱，用多段线从上到下或从下到上，从同一个方向往另一个方向，把每个岩层描一遍，描的时候可以适当简化减少交点，然后删除原来的线条。
炸开多段线（必须保证最后图里只有直线，无其他图元），将cad图保存为dxf文件。
如图：——画地层这一步很关键，一定要注意。
2.回到理正岩土软件操作页面，进入界面以后选择“增”，第一个断面选择“系统默认例题”，后面的断面选择“前一个例题”即可；3.选择：左上角辅助功能——读入dxf文件自动形成坡面、节点、土层数据——是——选择要读入的dxf文件选择以后出现以下界面：放大图像，查看边坡坡脚的点号，坡面起始点号就输入坡脚的点号；坡面线段数决定了计算到的坡面位置，输入的数字是边坡线段数+1；我们计算到边坡顶面，以这个图为例就是5+1，输入6，确定。
跳回以下界面：（1）如果图中边坡示意正好是从设计边坡的底面到顶面，如图这样，就代表点号与段落数输入正确，如果不是，就重复上述步骤重新读入dxf，重新输入点号和段落。
用理正岩土计算边坡稳定性
用理正岩土计算边坡稳定性边坡稳定性是岩土工程领域中非常重要的一个问题。
在土石方工程、地质工程、水利工程、交通工程等领域中，边坡稳定性问题的解决是确保工程安全和可靠性的关键。
边坡稳定性的计算常用的方法之一是理正岩土法。
理正岩土法是一种基于土力学力学和岩石力学理论的计算方法，可以用来评估边坡的稳定性。
边坡稳定性计算的基本思路是通过计算边坡的稳定性系数，判断其是否达到稳定状态。
稳定性系数是指边坡在其中一种条件下的抗滑能力与产力之间的比值。
边坡稳定性系数越大，边坡的稳定性越好。
理正岩土法主要包括以下几个步骤：1.确定边坡的几何形状和边坡材料的力学参数。
边坡的几何形状可以通过实测或者地质调查获得，包括边坡的坡度、高度和倾角等参数。
边坡材料的力学参数需要通过室内试验或者现场试验获得，包括土的内摩擦角、压缩模量、黏聚力等。
2.划分边坡的水平面和垂直面，计算边坡的产力和水平力。
产力是指作用在边坡上的重力力量，可以通过边坡材料的体积和密度来计算。
水平力是指作用在边坡上的水平方向的力量，可以通过产力与边坡的倾角来计算。
3.根据边坡的几何形状和材料的力学参数，计算边坡的抗滑力和抗滑力矩。
抗滑力是指边坡阻止滑动的力量，可以通过产力和材料的摩擦力来计算。
抗滑力矩是指抵抗滑动力矩的力矩，可以通过抗滑力和边坡的几何形状来计算。
4.计算边坡的稳定性系数。
稳定性系数是指抗滑力和抗滑力矩与产力和水平力之间的比值。
稳定性系数越大，边坡的稳定性越好。
通过计算稳定性系数，可以判断边坡是否达到稳定状态。
需要注意的是，理正岩土法是基于一定的假设和条件进行计算的，计算结果具有一定的不确定性。
为了提高计算结果的可靠性，需要进行室内试验和现场试验来获取准确的力学参数，并且要结合实际情况进行综合分析。
总之，理正岩土法是一种常用的边坡稳定性计算方法，通过计算边坡的稳定性系数，可以评估边坡的稳定性。
在实际工程中，要根据具体情况选择合适的计算方法，并结合实际情况进行综合分析，以确保边坡的稳定性和工程的安全可靠性。

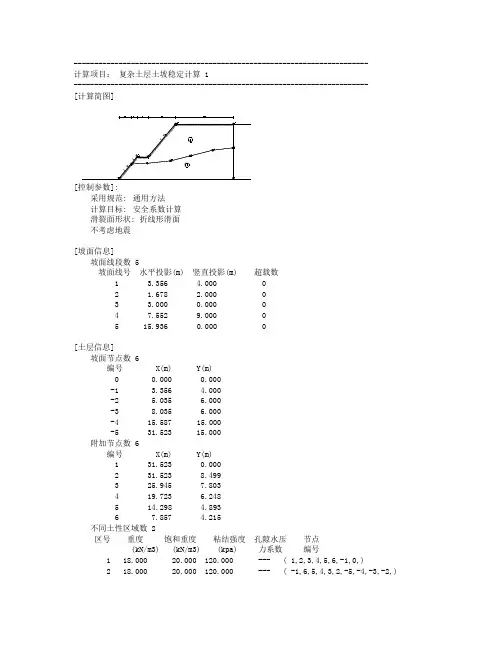

理正边坡计算书
------------------------------------------------------------------------计算项目：复杂土层土坡稳定计算 1------------------------------------------------------------------------[计算简图][控制参数]:采用规范: 通用方法计算目标: 安全系数计算滑裂面形状: 折线形滑面不考虑地震[坡面信息]坡面线段数 5坡面线号水平投影(m) 竖直投影(m) 超载数1 3.356 4.000 02 1.678 2.000 03 3.000 0.000 04 7.552 9.000 05 15.936 0.000 0[土层信息]坡面节点数 6编号 X(m) Y(m)0 0.000 0.000-1 3.356 4.000-2 5.035 6.000-3 8.035 6.000-4 15.587 15.000-5 31.523 15.000附加节点数 6编号 X(m) Y(m)1 31.523 0.0002 31.523 8.4993 25.945 7.8034 19.723 6.2485 14.298 4.8936 7.857 4.215不同土性区域数 2区号重度饱和重度粘结强度孔隙水压节点(kN/m3) (kN/m3) (kpa) 力系数编号1 18.000 20.000 120.000 --- ( 1,2,3,4,5,6,-1,0,)2 18.000 20.000 120.000 --- ( -1,6,5,4,3,2,-5,-4,-3,-2,)区号粘聚力内摩擦角水下粘聚水下内摩(kPa) (度) 力(kPa) 擦角(度)1 10.000 25.000 10.000 25.0002 10.000 25.000 10.000 25.000区号十字板强度增十字板羲强度增长系(kPa) 长系数下值(kPa) 数水下值1 --- --- --- ---2 --- --- --- ---不考虑水的作用[滑面信息]滑面线段数 5 滑面线起始点坐标: (0.000,0.000)滑动面线号水平投影(m) 竖直投影(m) 矢高(m) 粘聚力(kPa) 内摩擦角(度) 粘聚力1(kPa) 内摩擦角1(度)1 3.000 0.500 0.000 10.000 30.000 ---- ----2 4.000 1.000 0.000 10.000 30.000 ---- ----3 4.000 3.000 0.000 10.000 30.000 ---- ----4 3.000 1.000 0.000 10.000 30.000 ---- ----5 6.000 2.500 0.000 10.000 30.000 ---- ----[计算条件]稳定计算目标: 自动搜索最危险滑面稳定分析方法: 简化Janbu法土条宽度(m): 1.000非线性方程求解容许误差: 0.00001方程求解允许的最大迭代次数: 50搜索有效滑面数: 300起始段夹角上限(度): 5起始段夹角下限(度): 45段长最小值(m): 5.000段长最大值(m): 10.000出口点起始x坐标(m): -15.000出口点结束x坐标(m): 15.587入口点起始x坐标(m): 0.000入口点结束x坐标(m): 31.523------------------------------------------------------------------------计算结果:------------------------------------------------------------------------[计算结果图]滑动安全系数 = 0.950最危险滑裂面线段标号起始坐标(m,m) 终止坐标(m,m)1 (-0.001,0.000) (2.090,-0.362)2 (2.090,-0.362) (9.969,2.685)3 (9.969,2.685) (13.233,5.174)4 (13.233,5.174) (19.021,12.435)5 (19.021,12.435) (21.574,15.000)。
理正岩土计算系列边坡稳定分析
- 近似方法 认为孔隙水压力近似等于静水压力
- 渗流方法 导入渗流计算结果的孔隙水压力场
坡外静水压力
- 将作用于斜坡上的静水压力分解成竖向压力与水平压力，分配 到土条中参与稳定分析计算；
- 不同规范不同计算时期，对静水压力的考虑也不同；
2020/1/1
9/17
竖直方向
竖向间距
2020/1/1
13/20
边坡稳定→加筋参数
水平方向 竖直方向
2020/1/1
14/20
边坡稳定→加筋参数
筋带参数
- 总长和倾角 - 抗拉力
锚杆：单根锚杆的抗拉力 土工布：与铺设方式有关（举例说明） - 锚固长度 - 锚固周长 - 抗拔力最小值 - 法向力发挥系数
2020/1/1
0 mZ
进行整体稳定分析时，取内摩擦角为0，粘聚力为τ进行计算。 - 全孔压系数B
碾压土石坝规范、施工期、有效应力法计算的参数；
u u0 wZ u0 hB
该系数取值见碾压土石坝规范附录C
2020/1/1
8/17
边坡稳定→水面参数
水作用考虑方法
- 总应力法 - 有效应力法
边坡稳定→水面参数
坝坡低水位
- 输入上下游水位中的低水位值
水面线参数
- 导入渗流浸润线 - 交互浸润线
降落前水位
- 碾压土石坝规范D.2.3条4款 - 条件：
碾压土石坝规范 水位降落期 总应力法
2020/1/1
10/17
边坡稳定→加筋参数
材料类型
- 锚杆、锚索 - 土工布
15/17
专题：土工布的抗拉力
土工布铺设方式
理正边坡计算指南 PPT
例2：6m宽土工布，净距4m布置，每延米土工布抗拉力 100KN
均匀布置 间距：相邻两块土工布的中心距，即10m 抗拉力：每块土工布的抗拉力，100*6=600KN 软件自动换算成每延米的抗拉力，即600/10=60KN 非均匀布置 自己等效 2020/5/29
边坡稳定→锚杆设计
锚杆设计 仅限于复杂土层模块的圆弧滑动和直线滑动法
2020/5/29
计算目标选择锚杆（索） 设计； 交互设计要求的安全系 数；
如果锚杆的位置或最 大长度设置不当，设 计后的安全系数可能 达不到交互的安全系 数；
边坡稳定→锚杆设计
- 锚杆设计计算原理 - 《建筑边坡工程技术规范GB 50330-2002》7.2节 - 《水利水电工程边坡设计规范 SL 386-2007》附录E - 选择不同规范时，采用的计算方法不同，具体对应关
专题：土工布的抗拉力 例1：6m宽土工布满布，每延米土工布抗拉力100KN
按每延米宽度输入 间距：每延米宽土工布的中心距，即1m 抗拉力：1m宽土工布的抗拉力，即100KN 按实际宽度输入 间距：相邻两块土工布的中心距，即6m 抗拉力：每块土工布的抗拉力，即100*6=600KN 2020/5软/2件9 自动换算成每延米的抗拉力，即600/6=100KN
边坡稳定→水面参数
坝坡低水位 输入上下游水位中的低水位值 水面线参数 导入渗流浸润线 交互浸润线 降落前水位 碾压土石坝规范D.2.3条4款 条件： 碾压土石坝规范 水位降落期 2020/5/总29应力法
边坡稳定→加筋参数
材料类型 锚杆、锚索 土工布 筋带拉力作用方向 滑面切线方向 滑面法线方向 筋带参数 定位高度 筋带距离原点的垂直高度 竖向间距 筋带与下一层筋带的垂直距离 2020/5/水29平间距（图示）
理正岩土使用手册-岩质边坡稳定
第一章功能概述理正岩质边坡（稳定）分析软件主要功能是分析计算简单平面、复杂平面、简单三维楔体岩质边坡的稳定计算及相关的分析。
考虑的因素包括：岩体结构的结构面、裂隙、裂隙水、外加荷载、锚杆及结构面的抗剪强度、地震作用等。
简单平面稳定问题：1）利用极限平衡法及莫尔－库仑准则进行分析，计算岩体的稳定安全系数、设计锚杆、及反分析滑面的抗剪强度指标；2）可分析坡角、坡高、裂隙水等与安全系数的关系曲线；3）可按几种不同方法计算岩石压力等。
复杂平面稳定问题：1）对于不加锚杆、不加外部荷载的情况可采用Sarma法计算安全；对于有锚杆、有外部荷载的情况只能采用通用方法（扩展Sarma法）计算安全系数，这是理正依据Sarma法改进的公式计算安全系数；2）分析计算临界地震加速度系数；3）分析计算临界地震加速度系数与安全系数的关系曲线等。
简单三维楔体稳定问题：1）利用空间张量法分析空间三维楔体的形状，并分析三维楔体在体积力、锚杆力、地震作用、外加荷载等作用，考虑结构面的抗剪强度，计算三维楔体的稳定系数；2）分析在给定安全系数的条件下，计算锚杆的最小拉力等。
第二章快速操作指南2.1 操作流程理正岩质边坡稳定分析软件的操作流程如图2.1-1，每一步骤都有相对应的菜单操作。
图2.1-1 操作流程2.2 快速操作指南2.2.1 选择工作路径图2.2-1 指定工作路径注意：此处指定的工作路径是所有岩土模块的工作路径。
进入某一计算模块后，还可以通过按钮【选工程】重新指定此模块的工作路径。
2.2.2 选择岩质边坡型式选择参与计算的岩质边坡型式，选择界面如下图：图2.2-2 岩质边坡型式选择2.2.3 增加计算项目点击【工程操作】菜单中的“增加项目”菜单或“增”按钮来新增一个计算项目。
图 2.2-3 工程操作界面2.2.4 编辑原始数据录入或选择简单平面滑动稳定分析中所需的各种原始数据，交互窗口如图2.2-4。
录入或选择复杂平面滑动稳定分析中所需的各种原始数据，交互窗口如图2.2-5。
边坡稳定性计算书(理正软件计算)
计算书目录1理正边坡稳定分析成果1.1Ⅰ－Ⅰ剖面------------------------------------------------------------------------1.1.1计算项目：Ⅰ－Ⅰ土坡稳定（工况1－一般气象条件＋土体自重）------------------------------------------------------------------------[计算简图][控制参数]:采用规范: 通用方法计算目标: 剩余下滑力计算不考虑地震不同土性区域数 4区号重度饱和重度粘聚力内摩擦角全孔压节点编号(kN/m3) (kN/m3) (kPa) (度) 系数1 19.300 19.960 25.000 20.000 ---2 19.300 20.000 15.000 18.000 ---3 17.800 18.230 15.000 12.000 ---4 25.800 26.300 24440.000 21.150 ---[水面信息]采用总应力法考虑渗透力作用不考虑边坡外侧静水压力[计算条件]剩余下滑力计算目标: 计算剩余下滑力剩余下滑力计算时的安全系数: 1.015计算结果: 剩余下滑力 = -0.942(kN)本块下滑力角度 = 328.833(度)[计算条件]剩余下滑力计算目标: 计算剩余下滑力剩余下滑力计算时的安全系数: 1.000计算结果: 剩余下滑力 = -21.855(kN)本块下滑力角度 = 328.833(度)------------------------------------------------------------------------ 1.1.2计算项目：Ⅰ－Ⅰ土坡稳定（工况2－久雨（暴雨）＋土体自重）------------------------------------------------------------------------ [计算简图][控制参数]:采用规范: 通用方法计算目标: 剩余下滑力计算不考虑地震[坡面信息]不同土性区域数 4区号重度饱和重度粘聚力内摩擦角全孔压节点编号(kN/m3) (kN/m3) (kPa) (度) 系数1 19.300 19.960 25.000 20.000 ---2 19.300 20.000 15.000 18.000 ---3 17.800 18.230 15.000 12.000 ---4 25.800 26.300 24440.000 21.150 ---[水面信息]采用总应力法考虑渗透力作用不考虑边坡外侧静水压力[计算条件]剩余下滑力计算目标: 计算剩余下滑力剩余下滑力计算时的安全系数: 0.851计算结果: 剩余下滑力 = 0.478(kN) 本块下滑力角度 = 328.833(度)[计算条件]剩余下滑力计算目标: 计算剩余下滑力剩余下滑力计算时的安全系数: 1.000计算结果: 剩余下滑力 = 250.877(kN) 本块下滑力角度 = 328.833(度) ------------------------------------------------------------------------ 1.1.3计算项目：Ⅰ－Ⅰ加固土坡稳定（工况1－一般气象条件＋土体自重）------------------------------------------------------------------------ [计算简图][控制参数]:采用规范: 通用方法计算目标: 剩余下滑力计算不考虑地震[坡面信息]坡面线段数 12坡面线号水平投影(m) 竖直投影(m) 超载数1 0.381 2.947 02 3.791 0.000 03 3.561 2.049 04 2.136 1.229 05 4.855 2.794 06 3.829 2.203 07 4.060 0.935 08 7.920 2.844 09 3.572 1.995 010 3.813 1.233 011 0.452 0.377 012 5.858 5.284 0[土层信息]不同土性区域数 4区号重度饱和重度粘聚力内摩擦角全孔压节点编号(kN/m3) (kN/m3) (kPa) (度) 系数1 19.300 19.960 25.000 20.000 ---2 19.300 20.000 15.000 18.000 ---3 17.800 18.230 15.000 12.000 ---4 25.800 26.300 24440.000 21.150 ---[水面信息]采用总应力法不考虑渗透力作用不考虑边坡外侧静水压力[滑面信息]滑面线段数 9 滑面线起始点坐标: (0.000,0.000)滑动面线号水平投影(m) 竖直投影(m) 矢高(m) 粘聚力(kPa) 内摩擦角(度)1 1.941 -1.174 0.000 ---- ----2 3.130 -1.112 0.000 ---- ----3 4.056 -0.190 0.000 ---- ----4 5.735 0.940 0.000 ---- ----5 6.100 2.515 0.000 ---- ----6 8.547 5.978 0.000 ---- ----7 7.060 6.740 0.000 ---- ----8 6.000 6.740 0.000 ---- ----9 6.000 10.570 0.000 ---- ----[筋带信息]采用锚杆锚杆道数: 10筋带号距地面水平间距总长度倾角材料抗拉锚固段锚固段粘结强高度(m) (m) (m) (度) 力(kN) 长度(m) 周长(m) 度(kPa)1 3.00 3.60 15.00 25.00 720.00 3.00 0.41 400.002 4.60 3.60 15.00 25.00 720.00 3.00 0.41 400.003 6.20 3.60 15.00 25.00 720.00 3.00 0.41 400.004 7.80 3.60 15.00 25.00 720.00 3.00 0.41 400.005 9.40 3.60 12.00 25.00 720.00 3.00 0.41 400.006 11.00 3.60 12.00 25.00 720.00 3.00 0.41 400.007 12.60 3.60 12.00 25.00 720.00 3.00 0.41 400.008 14.20 3.60 12.00 25.00 720.00 3.00 0.41 400.009 15.80 3.60 12.00 25.00 720.00 3.00 0.41 400.0010 17.40 3.60 12.00 25.00 720.00 3.00 0.41 400.00 [计算条件]剩余下滑力计算目标: 计算剩余下滑力剩余下滑力计算时的安全系数: 1.640计算结果: 剩余下滑力 = -6.276(kN) 本块下滑力角度 = 328.833(度)------------------------------------------------------------------------1.1.4计算项目：Ⅰ－Ⅰ加固土坡(仅考虑锚杆)稳定（工况2－久雨（暴雨）＋土体自重）------------------------------------------------------------------------[计算简图][控制参数]:采用规范: 通用方法计算目标: 剩余下滑力计算不考虑地震[坡面信息]坡面线段数 12坡面线号水平投影(m) 竖直投影(m) 超载数1 0.381 2.947 02 3.791 0.000 03 3.561 2.049 04 2.136 1.229 05 4.855 2.794 06 3.829 2.203 07 4.060 0.935 08 7.920 2.844 09 3.572 1.995 010 3.813 1.233 011 0.452 0.377 012 5.858 5.284 0[土层信息]不同土性区域数 4区号重度饱和重度粘聚力内摩擦角全孔压节点编号 (kN/m3) (kN/m3) (kPa) (度) 系数1 19.300 19.960 25.000 20.000 ---2 19.300 20.000 15.000 18.000 ---3 17.800 18.230 15.000 12.000 ---4 25.800 26.300 24440.000 21.150 ---[水面信息]采用总应力法不考虑渗透力作用不考虑边坡外侧静水压力[滑面信息]滑面线段数 9 滑面线起始点坐标: (0.000,0.000)滑动面线号水平投影(m) 竖直投影(m) 矢高(m) 粘聚力(kPa) 内摩擦角(度)1 1.941 -1.174 0.000 ---- ----2 3.130 -1.112 0.000 ---- ----3 4.056 -0.190 0.000 ---- ----4 5.735 0.940 0.000 ---- ----5 6.100 2.515 0.000 ---- ----6 8.547 5.978 0.000 ---- ----7 7.060 6.740 0.000 ---- ----8 6.000 6.740 0.000 ---- ----9 6.000 10.570 0.000 ---- ----[筋带信息] 采用锚杆锚杆道数: 10筋带号距地面水平间距总长度倾角材料抗拉锚固段锚固段粘结强高度(m) (m) (m) (度) 力(kN) 长度(m) 周长(m) 度(kPa)1 3.00 3.60 15.00 25.00 100.00 3.00 0.41 400.002 4.60 3.60 15.00 25.00 100.00 3.00 0.41 400.003 6.20 3.60 15.00 25.00 100.00 3.00 0.41 400.004 7.80 3.60 15.00 25.00 100.00 3.00 0.41 400.005 9.40 3.60 12.00 25.00 100.00 3.00 0.41 400.006 11.00 3.60 12.00 25.00 100.00 3.00 0.41 400.007 12.60 3.60 12.00 25.00 100.00 3.00 0.41 400.008 14.20 3.60 12.00 25.00 100.00 3.00 0.41 400.009 15.80 3.60 12.00 25.00 100.00 3.00 0.41 400.0010 17.40 3.60 12.00 25.00 100.00 3.00 0.41 400.00 [计算条件]剩余下滑力计算目标: 计算剩余下滑力剩余下滑力计算时的安全系数: 1.250计算结果: 剩余下滑力 = 38.597(kN) 本块下滑力角度 = 328.833(度))------------------------------------------------------------------------1.1.5抗滑动桩验算------------------------------------------------------------------------原始条件:墙身尺寸:桩总长: 12.000(m)嵌入深度: 6.000(m)截面形状: 圆桩桩径: 0.200(m)桩间距: 0.600(m)嵌入段土层数: 1桩底支承条件: 铰接计算方法: M法土层序号土层厚(m) 重度(kN/m3) M(MN/m4) 1 50.000 25.800 20.000初始弹性系数A: 0.000(MN/m3)初始弹性系数A1: 0.000(MN/m3)桩前滑动土层厚: 6.000(m)桩顶锚索水平刚度: 1.000(MN/m)物理参数:桩混凝土强度等级: C25桩纵筋:I12.6桩纵筋级别: A3桩最大抵抗弯矩：19.22 kNm(安全系数1.25)桩最大抗剪力：561.1 kN(安全系数1.25)坡线与滑坡推力:参数名称参数值推力分布类型矩形桩后剩余下滑力水平分力 45.000(kN/m)桩后剩余抗滑力水平分力 0.000(kN/m)滑坡推力作用情况[桩身所受推力计算]假定荷载矩形分布:桩后: 上部=4.500(kN/m) 下部=4.500(kN/m)桩前: 上部=0.000(kN/m) 下部=0.000(kN/m)桩前分布长度=6.000(m)桩身内力计算计算方法: m 法内侧最大弯矩 = 18.797(kN-m) 距离桩顶 6.720(m)外侧最大弯矩 = 19.281(kN-m) 距离桩顶 2.640(m)最大剪力 = 17.968(kN) 距离桩顶 6.000(m)桩顶位移 = 44(mm)锚索水平拉力 = 14.432(kN)------------------------------------------------------------------------1.1.6计算项目：Ⅰ－Ⅰ加固土坡(锚杆＋抗滑桩)稳定（工况2－久雨（暴雨）＋土体自重）------------------------------------------------------------------------Ⅰ－Ⅰ加固土坡稳定性验算注：利用理正边坡稳定分析软件计算时，将抗滑桩所承担的抗滑力以锚杆力的形式施加。
理正边坡综合治理软件计算参数说明
理正边坡综合治理软件计算参数说明功能:1.稳定计算2.剩余下滑力计算3.抗滑桩计算4.挡墙计算（这里暂不讨论）5.护坡格梁计算（这里暂不讨论）以下图模型为列说明：1.稳定计算稳定计算前应进行滑面设置，快捷方式如下图：也可点击“滑面”进行设置。
右键点击设置好的相应滑面，选择“稳定计算”即可进行稳定计算。
点击后，出现上面的对话框。
基本-圆弧稳定分析方法：①瑞典条分法（不考虑条间力）②简化毕肖普法（考虑条间力）③杨布条分法（非圆弧滑面，适用于有软弱夹层情况）基本-条分法土条宽度：根据具体边坡尺寸选取其他参数较简单，软件自带说明，按实际情况和需要选取即可。
点击计算即可得到最不利滑移面及对应安全系数。
如下图：2.剩余下滑力计算剩余下滑力计算结果可用于抗滑桩和挡土墙结果设计。
剩余下滑力计算前应进行折线滑面设置，快捷方式如下图：也可点击“滑面”-“折线滑面”进行设置。
为用于抗滑桩结构计算时，折线滑面需要自己确定，一般可取最不利滑移线。
右键点击设置好的相应折线滑面，选择“剩余下滑力计算”即可进行计算。
点击后，出现上面的对话框。
基本-分析方法：①R/K法（降低抗剪强度法）②KT法（扩大自重下滑力法）其他参数较简单，软件自带说明，按实际情况和需要选取即可。
点击计算即可得到个土条的剩余下滑力。
3.抗滑桩计算抗滑桩结构计算取两种情况①滑坡推力（剩余下滑力控制）②库伦主动土压力其中滑坡推力情况下，剩余下滑力值可由程序自动计算得到，也可自行计算抗滑桩处剩余下滑力，再手动输入计算。
自动计算时，同样应先设置折线滑面。
右键点击设置好的抗滑桩，选择“计算”即可进行抗滑桩计算。
点击后，出现上面的对话框。
基本-桩内力计算模型（桩前覆土计算模型）：①弹簧模型（将桩前覆土作为弹性支座计算）②荷载模型（将桩前覆土作为荷载计算）基本-路基型式：①路堑（可考虑工况）②路堤（不可考虑工况）基本-初始弹性系数A、A1：按下图计算（《建筑基坑支护技术规程》）：k s即为A、A1（A、A1区别为嵌固点出桩前、桩背）土层-嵌固段以上地层、嵌固段地层，计算方法：①m法（弹性系数随深度线性变化，适用一般土层）②c法（弹性系数随根号（深度）线性变化，较少使用）③K法（弹性系数不随深度变化，适用硬土和岩层）。
理正边坡稳定计算教程
理正边坡稳定计算教程
一、准备资料
针对正边坡稳定计算，有必要搜集必要资料，比如挡土墙地面斜率、坡顶高程、坡口总宽、坡上段、坡下段各段高差和宽度、挡土墙材料种类（土、混凝土还是砼）、挡土墙型号和高度、挡土墙的抗滑性和内摩擦角等，以此做准备。
二、做稳定计算
1、勾画稳定体系：根据实际情况勾画坡上坡下地块图，例如下图，确定坡下土坡来源地块斜率。
2、计算挡土墙抗冲力：根据上图，采用斯蒂尔规则计算挡土墙抗冲力。
3、计算坡顶力矩：将坡顶面视为一个绝对稳定的剪切土块，应用抗力矩公式计算坡顶上施用的力矩。
4、稳定性分析：将坡顶力矩和挡土墙抗冲力分别代入到边坡的稳定体系中，进行稳定性分析，确定正边坡滑移线情况是否经过挡土墙拦顶，从而得出正边坡的稳定性情况是否满足要求。
理正滑坡推力计算
理正滑坡推力计算一、理正滑坡推力计算原理理正滑坡推力计算基于滑坡形成的主要原因是因为外力（由重力）超过了内力（由滑动阻力）的情况。
因此，推力计算的原理是比较坡面砂土的重力和滑动阻力，如果重力大于滑动阻力，则说明该坡面不稳定，存在滑坡的风险。
滑动阻力是指阻碍砂土滑动的力量，主要由三个部分组成：摩擦力、内聚力和压缩力。
其中，摩擦力是垂直于坡面的力量，阻碍砂土的滑动；内聚力是指由于砂土颗粒间的吸附力而产生的力量；压缩力是指由于重力作用而造成的砂土颗粒间的压实力量。
重力是指砂土颗粒的重力，可通过质量和重力加速度的乘积计算得到。
通过比较滑动阻力和重力的大小，可以计算出滑动阻力相对于重力的百分比，即推力系数。
当推力系数小于等于1时，说明该坡面稳定，不会发生滑坡。
当推力系数大于1时，说明该坡面不稳定，存在滑坡的风险。
二、理正滑坡推力计算方法1.确定坡面的几何形状：根据实际情况，确定坡面的高度、倾角等几何参数。
2.确定坡面上的砂土性质：通过采集砂土样本，并进行室内试验，获取砂土的内聚力和摩擦系数等参数。
3.计算滑动阻力：根据砂土的内聚力、摩擦系数和压缩力等参数，计算出坡面上砂土的滑动阻力。
4.计算重力：根据坡面上砂土的质量和重力加速度的乘积，计算出坡面上砂土的重力。
5.比较滑动阻力和重力的大小：将滑动阻力与重力进行比较，计算出推力系数。
6.评估坡面的稳定性：根据推力系数的大小，来评估坡面的稳定性。
当推力系数小于等于1时，说明该坡面稳定；当推力系数大于1时，说明该坡面不稳定。
7.修正推力系数：根据实际情况，对推力系数进行修正。
例如，在坡面中存在降水等外力的情况下，需要考虑这些外力对滑动阻力的影响。
通过以上步骤，可以得到滑坡推力计算的结果，进而判断斜坡的稳定性。
三、理正滑坡推力计算的应用与意义在实际工程中，理正滑坡推力计算常常与其他地质力学参数的测定和分析相结合，以全面评估坡面的稳定性。
例如，通过野外地质勘探和室内试验，了解砂土的物理力学性质，以确定砂土的内聚力和摩擦系数等参数；通过对地下水位和降水量等因素的测定和分析，考虑地下水对推力系数的影响；通过数值模拟方法，对滑坡的发生机制和扩展趋势进行预测和研究，等等。
理正岩土计算边坡安全系数
理正岩土计算边坡安全系数边坡安全系数是岩土工程中常用的一个参数，用来评估边坡的稳定性。
它是指边坡上部的抗滑力与下部的抗滑力之比，也可以理解为边坡的抗滑能力与滑动力之间的平衡关系。
边坡安全系数的计算是岩土工程设计中至关重要的一步，下面将详细介绍以理正岩土计算边坡安全系数的方法。
为了计算边坡安全系数，我们需要了解边坡的几何参数和岩土材料的力学参数。
几何参数包括边坡的倾斜角度、坡高和坡度等。
岩土材料的力学参数包括内摩擦角、剪切强度等。
这些参数可以通过现场勘探和实验室测试获得。
我们可以使用以理正岩土方法来计算边坡的安全系数。
以理正岩土方法是一种常用的岩土力学计算方法，它基于势函数理论和强度理论，可以较为准确地评估边坡的稳定性。
以理正岩土方法的计算步骤如下：1. 建立边坡的力学模型：根据边坡的几何参数和岩土材料的力学参数，建立边坡的力学模型。
可以使用一维、二维或三维的力学模型，具体根据实际情况选择合适的模型。
2. 定义边坡的边界条件：根据实际情况，定义边坡的边界条件，包括边坡上部和下部的约束条件。
这些边界条件对于计算边坡的应力和位移分布至关重要。
3. 计算边坡的应力和位移分布：根据边坡的力学模型和边界条件，使用以理正岩土方法来计算边坡的应力和位移分布。
这一步需要进行复杂的数值计算，可以使用专业的岩土力学软件来辅助。
4.评估边坡的稳定性：根据边坡的应力和位移分布，使用强度理论来评估边坡的稳定性。
常用的强度理论包括穆勒-布雷曼准则、赛德曼准则等。
根据这些准则，可以计算出边坡的抗滑力和滑动力，从而得到边坡的安全系数。
需要注意的是，边坡的安全系数是一个相对的指标，一般要求大于1.0才能认为边坡是稳定的。
当边坡的安全系数小于1.0时，就需要采取相应的加固措施来提高边坡的稳定性。
以理正岩土方法是一种常用的计算边坡安全系数的方法。
通过建立边坡的力学模型，计算边坡的应力和位移分布，评估边坡的稳定性，可以得到边坡的安全系数。
理正深基坑二级放坡算例
理正深基坑二级放坡算例在深基坑工程中，放坡是一种常见的边坡支护方法，它主要通过在坑壁上开挖一定坡角的边坡来减小土体的自重和坑壁的水平面积，以增加边坡的稳定性。
以下是一个关于深基坑二级放坡的算例：假设基坑的尺寸为长30m、宽20m、深度20m，坑壁的土体为黏性土，平均角度为30°，土体的重度为18kN/m³。
根据土体力学原理，可以计算出在坡度为30°的情况下，黏性土的稳定性。
首先计算坡面的面积：坡面面积 = 坑壁长度 x（（坑底平方 + 坡度平方）的根号） = 30m x （20m² + 20m²）的根号= 30m x 28.28m= 848.4m²然后计算坡面的自重力：坡面自重力 = 坡面面积 x 土体重度= 848.4m² x 18kN/m³= 15291.2kN接下来计算坡面的水平力：坡面水平力 = 坡面自重力 x sin（坡度角度）= 15291.2kN x sin（30°）= 7645.6kN最后计算坡面的垂直力：坡面垂直力 = 坡面自重力 x cos（坡度角度）= 15291.2kN x cos（30°）= 13219.4kN将水平力和垂直力转换为x轴和y轴上的力，则有：x轴上的力 = 坡面水平力 x cos（坡度角度）y轴上的力 = 坡面垂直力 + 坡面水平力 x sin（坡度角度）最终，可以得到在坡度为30°的情况下，黏性土的稳定性为：x轴上的力 = 4408.5kN，y轴上的力 = 19104.4kN。
根据黏性土的稳定性，可以判断坑壁的放坡是稳定的。
理正岩土计算边坡安全系数
理正岩土计算边坡安全系数边坡是山地、丘陵地区常见的地质现象，是地表土壤、岩石在重力和外力作用下发生破坏和滑动的现象。
边坡的安全系数是评估边坡稳定性的重要指标，可以用来指导工程设计和土地利用规划。
本文将从边坡的定义、计算方法和实际应用等方面进行介绍，以帮助读者更好地理解和运用边坡安全系数。
首先，边坡是指地表土壤或岩石在坡度作用下，由于重力和外力的作用，发生破坏和滑动的现象。
边坡的稳定性直接影响到土地利用、工程建设和人们的安全。
为了评估边坡的稳定性，需要计算边坡的安全系数。
边坡的安全系数是指边坡的抗滑能力与滑动力之间的比值。
一般来说，边坡的安全系数越大，表示边坡的稳定性越好。
常用的计算方法有切片法和Morgenstern-Price法。
切片法是最常用的边坡稳定性分析方法之一。
该方法将边坡切成若干个小块（切片），对每个小块进行力学计算，并综合考虑不同切片的稳定性，最终计算出边坡的安全系数。
这种方法简单直观，适用于较简单的边坡形态和土壤条件。
Morgenstern-Price法是一种较为精确的边坡稳定性计算方法，适用于复杂的边坡形态和土壤条件。
该方法考虑了土壤的强度和应变软化等因素，计算过程较繁琐，但能更准确地评估边坡的安全性。
边坡的安全系数与多种因素相关，包括边坡的坡度、土壤性质、水分含量、地震活动和人为开挖等。
在实际应用中，我们需要对这些因素进行合理的估计和分析，以保证边坡稳定性的可靠性。
边坡的安全系数不仅在工程设计和施工中起着重要的指导作用，还在土地规划和管理中发挥着重要的作用。
对于山区、丘陵地区的农田、城市建设等，边坡的稳定性是至关重要的。
合理评估边坡的安全系数，可以帮助规划土地的利用方式，防止灾害事故的发生，保护人民生命财产的安全。
总之，边坡的安全系数是评估边坡稳定性的重要指标，对于工程设计和土地利用规划具有重要的指导意义。
不同的计算方法与因素影响着边坡安全系数的计算结果，我们需要根据实际情况选择合适的方法，并合理考虑各种因素，以保证边坡的稳定性和人民的安全。
理正软件渗流、边坡稳定计算02
理正软件渗流、边坡稳定计算02理正软件使用手册一、渗流计算1.打开Auto CAD 绘图软件，将断面图修正简化，或将所需分析的图形直接画出，通过移动将黄海高程系调整到和绘图的纵坐标一致，并将图形放在原点附近，绘图时以米为单位，线与线之间要连接精确，确保各分区为封闭单元。
图形画完后以DXF文件保存在工作路径文件夹下。
2.打开理正岩土计算——渗流分析计算——渗流问题有限元法——在界面选择“增”工具栏——系统默认例题——辅助功能——读入DXF文件自动形成坡面、节点和图层数据。
3.通过移动、放大图形界面找到左下坡脚的节点编号输入坡面起始节点号，坡面数为从迎水面坡脚到背水面坡脚之间的线段数。
点击确定，首先粗略的查看所显示的图形和数据是否基本正确，主要查看闭合区域的个数和线段、节点的个数。
4.若为稳定流分析，输入第一上游水位和下游水位，第二上游水位和下游水位取-1000。
若为非稳定流分析要输入上游第二水位数据。
（这个只是图形显示需要，除了流态其它参数对计算完全不起任何影响，）5.进入面边界条件界面，输入左边边界条件和右边的边界条件，包括已知水头，可能的浸出面。
在非稳定流分析中会有第一项水头随时间变化曲线工具栏，点击它并输入上游水位变化曲线。
此时要保证图形界面显示的图形正确；输入点边界条件，上下游必须要存在边界条件，可以是面边界条件，也可以是点边界条件。
6.输入土层参数，注意渗透系数单位。
7.在输出结果里的理正边坡分析接口文件输入文件名。
若为非稳定流分析还需输入渗流分析的第几步，此时所保存的数据即为此步渗流场的计算数据，这些数据用于边坡稳定分析中计算水位降落期的最小安全系数。
文件自动保存工作路径下。
8.在计算参数界面中输入参数，对非稳定渗流取填入时间分段数，初始渗流的稳定方法一般取稳定渗流的计算方法。
9.点击计算，在主界面图形查询——显示简图为DXF文件，将显示的图形保存，修改后，供打印使用。
10.若显示计算失败，可在计算参数界面中将有限元网格剖分长度减小，或者将判断误差增大。
理正边坡计算指南名师优质资料
边坡稳定→加筋参数
筋带参数
-
总长和倾角 抗拉力
锚杆：单根锚杆的抗拉力
土工布：与铺设方式有关（举例说明）
-
锚固长度
-
锚固周长
抗拔力最小值 法向力发挥系数
3/9/2019
专题：土工布的抗拉力
土工布铺设方式
-
满布，按每延米宽度输入
间距：1m 抗拉力：1m宽土工布的抗拉力
-
满布，按实际宽度输入
计算目标
-
安全系数
剩余下滑力计算（传递系数法） 锚杆（索）设计
仅限于复杂土层模块的圆弧滑动和直线滑动法
滑裂面形状
-
圆弧、直线、折线
各种滑面形状的分析方法不同
圆弧和折线的搜索方法不同
3/9/2019
边坡稳定→基本参数
岩土参数指标
-
粘聚力和内摩擦角
十字板剪切强度 7度、8度、9度、不考虑 水平加速度分布：矩形、倒梯形、多边形 自动搜索最危险滑面 指定圆心范围搜索最危险滑面 给定圆心半径计算安全系数 给定圆心计算安全系数
节点参数
-
导入dxf或交互坡线参数后，节点自动生成 可增加节点
交互坐标
图上点选
土层参数
-
重度
指天然重度 地层与锚固体粘结强度特征值 粘聚力和内摩擦角或十字板剪切强度 水下抗剪强度指标如无试验数据，可按经验折减
-
粘结强度
-
抗剪指标
3/9/2019
边坡稳定→土层参数
土层参数
-
强度增长系数m
筋带参数 快速录入
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
- 仅限于复杂土层模块的圆弧滑动和直线滑动法
计算目标选择锚杆（索）设计； 交互设计要求的安全系数；
2020/1/30
如果锚杆的位置或最大长 度设置不当，设计后的安 全系数可能达不到交互的 安全系数；
边坡稳定→锚杆设计
- 锚杆设计计算原理
? 《建筑边坡工程技术规范GB 50330-2002》7.2节 ? 《水利水电工程边坡设计规范 SL 386-2007》附录E ? 选择不同规范时，采用的计算方法不同，具体对应关系如下：
? 坡面参数
- 交互坡面线段数和每段坡线的水平竖直投影； - 坡面超载
? 任意方向的梯形分布荷载； ? 软件提供荷载计算器，公路铁路常用荷载可自动计算；
2020/1/30
边坡稳定→土层参数
? 节点参数
- 导入dxf 或交互坡线参数后，节点自动生成 - 可增加节点
? 交互坐标 ? 图上点选
? 土层参数
? ??0 ? mZ
? 进行整体稳定分析时，取内摩擦角为 0，粘聚力为τ进行计算。 - 全孔压系数B
? 碾压土石坝规范、施工期、有效应力法计算的参数；
u ? u0 ? ?wZ u0 ? ? ?hB
? 该系数取值见碾压土石坝规范附录 C
2020/1/30
边坡稳定→水面参数
? 水作用考虑方法
- 总应力法 - 有效应力法
- 重度 ? 指天然重度
- 粘结强度 ? 地层与锚固体粘结强度特征值
- 抗剪指标 ? 粘聚力和内摩擦角或十字板剪切强度 ? 水下抗剪强度指标如无试验数据，可按经验折减
2020/1/30
边坡稳定→土层参数
? 土层参数
- 强度增长系数m ? 当试验方法为十字板剪切试验时，需输入土层的抗剪强度及 强度随深度增长系数，则地层中任意点的抗剪强度为：
- 满布，按实际宽度输入
? 间距：相邻两块土工布的中心距，即每块土工布的宽度 ? 抗拉力：每块土工布的抗拉力
- 间隔布置
? 间距：相邻两块土工布的中心距 ? 抗拉力：每块土工布的抗拉力
- 举例说明（见下页）
2020/1/30
专题：土工布的抗拉力
? 例1：6m宽土工布满布，每延米土工布抗拉力100KN
? 坝坡低水位
- 输入上下游水位中的低水位值
? 水面线参数
- 导入渗流浸润线 - 交互浸润线
? 降落前水位
- 碾压土石坝规范D.2.3条4款 - 条件：
? 碾压土石坝规范 ? 水位降落期 ? 总应力法
2020/1/30
边坡稳定→加筋参数
? 材料类型
- 锚杆、锚索 - 土工布
? 筋带拉力作用方向
- 滑面切线方向 - 滑面法线方向
- 按每延米宽度输入 ? 间距：每延米宽土工布的中心距，即 1m ? 抗拉力：1m宽土工布的抗拉力，即100KN
- 按实际宽度输入 ? 间距：相邻两块土工布的中心距，即 6m ? 抗拉力：每块土工布的抗拉力，即 100*6=600KN ? 软件自动换算成每延米的抗拉力，即 600/6=100KN
2020/1/30
? 例2：6m宽土工布，净距4m布置，每延米土工布抗拉 力100KN
- 均匀布置 ? 间距：相邻两块土工布的中心距，即 10m ? 抗拉力：每块土工布的抗拉力， 100*6=600KN ? 软件自动换算成每延米的抗拉力，即 600/10=60KN
- 非均匀布置 ? 自己等效
2020/1/30
边坡稳定→锚杆设计
? 计算目标
- 安全系数 - 剩余下滑力计算（传递系数法） - 锚杆（索）设计
? 仅限于复杂土层模块的圆弧滑动和直线滑动法
? 滑裂面形状
- 圆弧、直线、折线 - 各种滑面形状的分析方法不同 - 圆弧和折线的搜索方法不同
2020/1/30
边坡稳定→基本参数
? 岩土参数指标
- 粘聚力和内摩擦角 - 十字板剪切强度
《建筑边坡工程技术规范 GB 50330-2002》7.2节
2020/1/30
《水利水电工程边坡设计规 范 SL 386-2007》附录E
边坡稳定→锚杆设计
- 锚杆设计计算搜索方法 ? 根据用户交互的安全系数值搜索比其小的安全系数及对应的滑面 ，然后对其进行锚杆设计，然后再搜索再设计，搜索一个设计一 个，最后选出每道锚杆中最长的作为其总长，锚固长度最长的作 为其锚固长度； ? 如果锚杆的位置或最大长度设置不当，设计后的安全系数可能达 不到交互的安全系数，此时软件会在计算书中给出提示。
2020/1/30
边坡稳定→加筋参数
? 筋带参数
- 总长和倾角 - 抗拉力
? 锚杆：单根锚杆的抗拉力 ? 土工布：与铺设方式有关（举例说明） - 锚固长度 - 锚固周长 - 抗拔力最小值 - 法向力发挥系数
2020/1/30
专题：土工布的抗拉力
? 土工布铺设方式
- 满布，按每延米宽度输入
? 间距：1m ? 抗拉力：1m宽土工布的抗拉力
? 地震烈度
- 7度、8度、9度、不考虑 - 水平加速度分布：矩形、倒梯形、多边形
? 搜索方法
- 自动搜索最危险滑面 - 指定圆心范围搜索最危险滑面 - 给定圆心半径计算安全系数 - 给定圆心计算安全系数 - 给定圆弧出入口范围搜索危险滑面 - 给定滑弧三点坐标计算安全系数
2020/1/30
边坡稳定→坡面参数
? 渗透压力 ? 孔隙水压力
- 近似方法 ? 认为孔隙水压力近似等于静水压力
- 渗流方法 ? 导入渗流计算结果的孔隙水压力场
? 坡外静水压力
- 将作用于斜坡上的静水压力分解成竖向压力与水平压力，分配 到土条中参与稳定分析计算；
- 不同规范不同计算时期，对静水压力的考虑也不同；
2020/1/30
边坡稳定→水面参数
理正岩土计算系列
北京理正软件设计研究院有限公司 技术支持
边坡稳定分析
边坡稳定→建模
? 建模
- 直接交互坡线节点 - 导入dxf 文件 - 导入渗流计算接口文件
- 镜像数据
? 边坡只能算左侧的稳定，如需计算右侧坡的稳定，可将数据镜 像之后再计算；
2020/1/30Fra bibliotek边坡稳定→基本参数
? 采用规范
- 8个规范+通用方法 - 不同规范有不同的工期和算法
? 筋带参数
- 定位高度 ? 筋带距离原点的垂直高度
- 竖向间距 ? 筋带与下一层筋带的垂直距离
- 水平间距（图示）
2020/1/30
筋带参数 快速录入
边坡稳定→加筋参数
纵向即水平方向
2020/1/30
边坡稳定→加筋参数
水平方向
竖直方向
竖向间距
2020/1/30
边坡稳定→加筋参数
水平方向 竖直方向
