奥鹏中国地质大学(北京)网考资料 工厂电气控制技术.doc
地大《工厂电气控制技术》在线作业二-0009.F6BA54EB-4FB1-4ABE-B37A-6FE95DD8788C(总13页)
B:通电持续率
C:通断能力
D:分断能力
答案：B
PLC梯形图左右的两根线叫（ ）。
A:接线
B:地线
C:母线
D:引线
答案：C
（ ）用作不频繁带负荷操作和短路保护用。
A:开启式负荷开关
B:开关板用刀开关
C:带熔断器式刀开关
D:隔离开关
答案：A
接触器的主要控制对象是（ ）。
A:电动机
B:发电机
A:错误
B:正确
答案：A
电磁抱闸的主要结构是制动电磁铁和闸瓦制动器。（ ）
A:错误
B:正确
答案：B
继电器是一种根据输入信号变化，实现自动控制和保护的电器。（ ）
A:错误
B:正确
答案：B
组合开关的特点是结构紧凑、安装面积小、操作方便。（ ）
A:错误
B:正确
答案：B
对于小容量电器触头常用银质材料制成。（ ）
A:错误
B:正确
答案：B
I/O点数越多，外部可接的输入器件和输出器件就越少。（ ）
A:错误
B:正确
答案：A
接通能力是指开关电器在规定的条件下，能在给定的电压下接通的预期接通电流值。（ ）
A:错误
B:正确
答案：B
电磁机构的原理是线圈通入电流，产生磁场，经铁芯、衔铁和气隙形成回路，产生电磁力。（ ）
A:错误
B:正确
答案：B
PLC除基本逻辑处理功能外，配合特殊的功能模块可用于数字控制领域。（ ）
A:错误
B:正确
答案：B
熔体额定电流是指在规定的工作条件下，电流长时间通过熔体而熔体不熔断的最小电流。（ ）
A:110V
电气控制技术考试题(附答案)
电气控制技术考试题（附答案）一、单选题（共87题，每题1分，共87分）1.电压互感器二次侧的额定电压一般是A、10VB、100VC、任意D、5000V正确答案：B2.接触器的型号为CJ10-160，其额定电流是（）A、160AB、10AC、10-160AD、以上都不是正确答案：A3.变压器主要组成部分是（）A、绕组与转子B、铁芯与定子C、定子与转子D、铁芯与绕组正确答案：D4.变极调速只适用于（）异步电动机。
A、笼型B、绕线型C、直流D、以上都不是正确答案：A5.低压电器一般由感受部分和（）组成A、执行部分B、线圈C、触点D、以上都不是正确答案：A6.接触器的辅助触头一般不能接在（）。
A、主电路B、控制电路C、信号电路D、以上都不对正确答案：A7.表示各元件的空间位置和接线情况的图是（）A、电气布置图B、电气原理图C、功能图D、电气安装接线图正确答案：D8.低压断路器的型号为DZ10-100，其额定电流是（）A、10AB、100AC、10-100AD、以上都不是正确答案：B9.电力变压器的主要作用是（）A、变换效率B、变换电压C、变换阻抗D、变换功率正确答案：B10.热继电器在电动机控制线路中不能作()。
A、过载保护B、短路保护C、缺相保护D、缺相保护正确答案：B11.刀开关的电气字母符号为()A、QFB、QSC、KMD、SQ正确答案：B12.二次绕组的额定电压为（）A、空载电压B、都不是C、电源电压D、负载电压正确答案：A13.以下可以使三相异步电动机反转的方法是（）A、改变三相交流电源的相序。
B、改变三相交流电源的频率。
C、改变三相交流电源的电压D、改变三相交流电源的电流。
正确答案：A14.三相异步电动机的额定电压是指定子绕组的（）。
A、不确定B、任意电压C、线电压D、相电压正确答案：C15.电气控制电路中采用两地分别控制方式,其控制按钮连接的规律是（）A、全为并联B、起动按钮串联，停止按钮并联C、全为串联D、起动按钮并联，停止按钮串联正确答案：D16.三相异步电动机的反接制动方法是指制动时向三相异步电动机定子绕组中通入（）。
(完整word版)工厂电气控制技术期末考试A卷试题及答案(word文档良心出品)
工厂电气控制技术期末考试试题及答案一、填空题（20×1=20）1．低压电器是指额定电压交流 1200V 及以下；直流 1500V 及以下，在电路中起通断、控制、保护、检测和调节作用的电气设备。
2．电磁机构的工作特性包括吸力特性和反力特性两种。
3．三相异步电动机直接起动时的起动电流可达其额定电流的 6～7 倍。
4．三相变压器的容量分别与电压和电流之间成正比。
5．在电动机控制线路中，实现过载保护的电器是。
6．熔断器主要由、和三部分组成。
7．接触器按主触头的电流种类，分为和两种。
8．电磁抱闸制动器分为制动型和制动型两种。
9．交流接触器主要由三个部分组成、和。
10．自耦变压器降压起动方式适用于大容量电动机的不频繁起动场合，电动机起动电流的限制是依靠自耦变压器的作用来实现的。
二、判断题（10×1=10）1、低压电器既可以实现对建筑物中的照明控制，也可以实现对水泵、风机的运行控制。
（√）2、低压电器主要由触头系统、灭弧装置、操作机构以及各种脱扣机构组成。
（√）3、由于热继电器的热惯性大，所以在电动机控制线路中，只适合用作过载保护，不宜作短路保护。
（）4、接触器可起欠压、失压保护作用，两者的保护原理是一样的。
( )5、电动机的额定转速必须在750～1 500 r／rnin的范围内。
( )6、刀开关是低压控制电器。
( )7、.熔体的额定电流是指在规定工作条件下，长时间通过熔体不熔断的最大电流值。
（）8、按下复合按扭时，其常开和常闭触头同时动作。
( )9、接触器的电磁线圈通电时，常开触头先闭合，常闭触头再断开。
( )10、串励电动机电力制动的方法只有能耗制动和反接制动两种。
（）三、选择题（10×1=10）1、低压电器的主要用途是（ B ）。
A．实现建筑物内的照度控制 B．用于电能的产生、输送、分配和控制C．实现电气元件的线路连接 D．用于交流电动机的速度转换2、三相交流异步电动机的点动控制主要用于（ C ）。
工厂电气控制技术第一套标准答案及评分标准
2008-2009上半年电气工程及其自动化专业工厂电气控制技术标准答案及评分标准（第一套）考试时间：120分钟A卷一、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。
每小题1分，共5分)答案： 1D 2A 3B 4A 5A二、填空题(每空1分，共10分)答案：1开关熔断器接触器继电器2 CPU 输入输出存储器三、简答题(每小题4分，共40分)1虽然电磁式电器的类型很多，但它的工作原理和构造基本相同。
其结构大都是由两个主要部分组成，即感应部分(电磁机构)和执行部分(触头系统)电磁机构由线圈、铁心和衔铁组成，主要作用是通过电磁感应原理将电能转换成机械能，带动触头动作，完成接通或分断电路的功能。
触头是电磁式电器的执行部分，起接通或断开电路的作用。
触头的结构形式很多，按其所控制的电路可分为主触头和辅助触头。
主触头用于接通或断开主电路，允许通过较大的电流；辅助触头用于接通或断开控制电路，只能通过较小的电流。
2 ：相同点：动作原理相似；不同点：接触器容量大，有灭弧能力，中间继电器容量小，无灭弧能力。
3．当电动机一旦出现长时间过载等情况，需要自动切断电路，从而出现了能随过载程度而改变动作时间的电器，这就是热继电器。
与电流继电器和熔断器不同，热继电器中发热元件有热惯性，在电路中不能做瞬时过载保护，更不能做短路保护。
4．自锁即要求电动机控制回路启动按钮按下松开后，电动机仍能保持运转工作状态，与点动相对应，互锁控制即在实际控制过程中，常常有这样的要求，两台电机不准同时接通，如图所示。
当按下SB1，KM1得电工作时，即使误按下SB2，也不准KM2得电，否则会使两个接触器的主触点同时吸合，引起主控回路短路，发生危险。
自锁控制线路图互锁控制线路图5．反接制动是利用改变电动机电源相序，使定子绕组产生的旋转磁场与转子旋转方向相反，因而产生制动力矩的一种制动方法。
三相异步电动机能耗制动时，切断定子绕组的交流电源后，在定子绕组任意两相通入直流电流，形成一固定磁场，与旋转着的转子中的感应电流相互作用产生制动力矩。

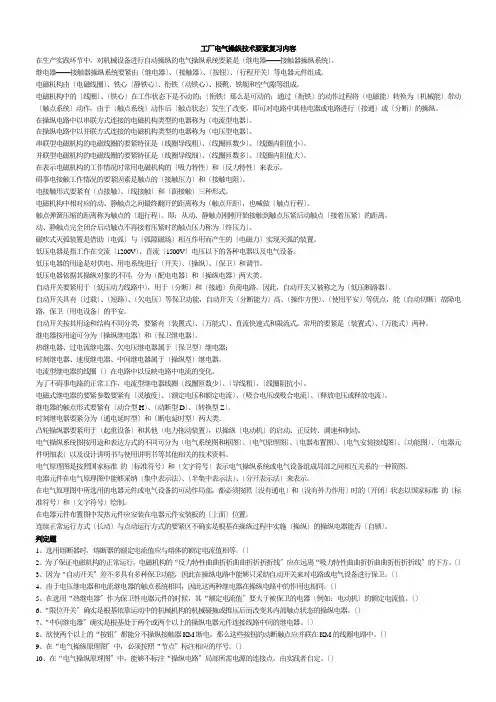

工厂电气控制技术主要复习内容
工厂电气操纵技术要紧复习内容在生产实践环节中，对机械设备进行自动操纵的电气操纵系统要紧是〔继电器——接触器操纵系统〕。
继电器——接触器操纵系统要紧由〔继电器〕、〔接触器〕、〔按钮〕、〔行程开关〕等电器元件组成。
电磁机构由〔电磁线圈〕、铁心〔静铁心〕、衔铁〔动铁心〕、极靴、铁轭和空气隙等组成。
电磁机构中的〔线圈〕、〔铁心〕在工作状态下是不动的；〔衔铁〕那么是可动的；通过〔衔铁〕的动作过程将〔电磁能〕转换为〔机械能〕带动〔触点系统〕动作，由于〔触点系统〕动作后〔触点状态〕发生了改变，即可对电路中其他电器或电路进行〔接通〕或〔分断〕的操纵。
在操纵电路中以串联方式连接的电磁机构类型的电器称为〔电流型电器〕。
在操纵电路中以并联方式连接的电磁机构类型的电器称为〔电压型电器〕。
串联型电磁机构的电磁线圈的要紧特征是〔线圈导线粗〕、〔线圈匝数少〕、〔线圈内阻值小〕。
并联型电磁机构的电磁线圈的要紧特征是〔线圈导线细〕、〔线圈匝数多〕、〔线圈内阻值大〕。
在表示电磁机构的工作情况时常用电磁机构的〔吸力特性〕和〔反力特性〕来表示。
碍事电接触工作情况的要紧因素是触点的〔接触压力〕和〔接触电阻〕。
电接触形式要紧有〔点接触〕、〔线接触〕和〔面接触〕三种形式。
电磁机构中相对应的动、静触点之间最终翻开的距离称为〔触点开距〕，也喊做〔触点行程〕。
触点弹簧压缩的距离称为触点的〔超行程〕。
即：从动、静触点刚刚开始接触到触点压紧后动触点〔接着压紧〕的距离。
动、静触点完全闭合后动触点不再接着压紧时的触点压力称为〔终压力〕。
磁吹式灭弧装置是借助〔电弧〕与〔弧隙磁场〕相互作用而产生的〔电磁力〕实现灭弧的装置。
低压电器是指工作在交流〔1200V〕、直流〔1500V〕电压以下的各种电器以及电气设备。
低压电器的用途是对供电、用电系统进行〔开关〕、〔操纵〕、〔保卫〕和调节。
低压电器依据其操纵对象的不同，分为〔配电电器〕和〔操纵电器〕两大类。
自动开关要紧用于〔低压动力线路中〕，用于〔分断〕和〔接通〕负荷电路。
工厂电气控制技术复习题及答案
工厂电气控制技术复习题及答案工厂电气控制技术复习题（一）一、填空题1．熔断器在低压电路中起短路保护和过载保护作用。
2．电磁机构由线圈、死心和衔铁构成。
3．降压启动是指利用某些设施或许采纳电动机定子绕组换接方法，使电动机起动时，定子绕组的端电压低于额定电压，进而减少起动电流。
4．沟通电磁机构的线圈通电后，衔铁还没有动作时的励磁电流为吸合后的额定电流 5~6 倍，因此沟通电磁机构不合适用于靠谱性要求高与操作屡次的场合。
5．绕线异步电动机有串电阻起动和串频敏变阻器起动两种控制电路。
6． PLC内部等效继电器的符号商定：○表示线圈、≠表示常闭触点、‖ 表示常开触点。
7． 0~T199是 100ms准时器、T200~T245 是 10ms准时器。
8． STL指令称为步进接点指令。
其功能是将步进接点接到左母线。
STL指令的操作元件是状态继电器S。
二、判断题1．直接启动所用设施少，线路简单，维修量较少，故电动机一般都采纳直接启动。
（×）2．接触器能够屡次地接通和切绝交直流主电路和控制电路，并能实现远距离控制。
（√）3．M7120 磨床电磁吸盘电流过小时，电动机 M1、M3停止旋转。
（√）4．直流电弧比沟通电弧更简单熄灭。
（× ）5．热继电器合用全部电动机的过载保护。
（× ）6．接触器触头的常开和常闭是指电磁系统未通电动作前触头的状态。
（√）7．不拥有掉电保护功能的计数器，掉电后目前触点不可以自动复位，需要使用 RST指令使触点复位。
（√ ）8． PLC输出继电器的外面输出触点只有常开触点。
（√）9．步进接点既有常开触点又有常闭触点。
（× ）10． PLF是上涨沿脉冲微分指令。
（×）三、选择题1．单台三相沟通电动机（或设施）的三根引出线，按相序挨次编号为（A）A、U、V、WB、L1、L2、L3C、U11、V11、W112．桥式起重机电动机的过载保护均由（B ）来实现。
2024秋中国地质大学工厂电气控制技术课后作业二
2024秋中国地质大学工厂电气控制技术课后作业二试卷总分:100 得分:100一、单选题(共15 道试题,共30 分)1.继电器断开额定电流不大于（）A的电路。
A.5B.10C.15D.202.（）是将额定电压直接加在定子绕组上进行电动机起动。
A.直接起动B.降压起动C.电流起动D.电阻起动3.功率（）以上的三相笼型异步电动机的定子绕组，正常工作时都接成△形。
A.2B.4C.6D.84.接通或分断电路时不分断电流，称为（）。
A.有载通断B.空载通断C.电压通断5.开关电器切断电流电路时，触头间电压大于（）V，电流大于80mA时，形成电弧。
A.2B.3C.5D.106.当前使用的PLC大多数是（）。
A.4位机B.8位机C.16位机D.32位机7.PLC是通过（）来实现控制的。
A.改变电压B.改变电流C.改变电阻D.编程8.分磁环又指（）。
A.短路环B.开路环D.电压环9.一般以扫描（）字所用的时间来衡量扫描速度。
A.1kB.2kC.4kD.8k10.接触器的主要控制对象是（）。
A.电动机B.发电机C.10kV线路D.35kV线路11.（）用作不频繁带负荷操作和短路保护用。
A.开启式负荷开关B.开关板用刀开关C.带熔断器式刀开关D.隔离开关12.（）是电器的有载时间与工作时间之比。
A.通电百分率B.通电持续率D.分断能力13.瓷插式熔断器一般用于交流50Hz，额定电压（）以下。
A.110VB.220VC.380VD.500V14.三相笼型电动机采用改变（）调速。
A.电流B.电压C.电阻D.磁极对数15.PLC的输入继电器是由（）驱动的。
A.外部信号B.内部信号C.电压信号D.电流信号二、多选题(共10 道试题,共40 分)16.低压控制电器包括（）。
A.接触器B.控制继电器C.主令电器D.结构电器17.笼型异步电动机的起动方式可分为（）。
A.全压直接起动B.降压起动C.间接起动D.升压起动18.熔断器按用途可分为（）。
地质大学(北京)机械设备电气控制-模拟题
机械设备电气控制-模拟题一、单选题1.有型号相同，线圈额定电压均为380V的两只接触器，若串联后接入380V回路，则（）。
A.都不吸合B.有一只吸合C.都吸合D.不能确定[答案]:A2.热继电器是一种利用（）进行工作的保护电器。
A.电流的热效应原理B.监测导体发热的原理C.监测线圈温度D.测量红外线[答案]:A3.低压断路器的型号为DZ10-100，其额定电流是（）。
A.10AB.100AC.10~100AD.大于100A[答案]:B4.接触器的型号为CJ10-160，其额定电流是（）。
A.10AB.160AC.10~160AD.大于160A[答案]:B5.下列不属于单相异步电动机的是（）。
A.单相电容起动式B.单相电容运行式C.单相电容起动式与运行式D.单相电枢起动式[答案]:D6.下列不属于主令电器的是（）。
A.按钮B.行程开关C.主令控制器D.刀开关[答案]:D7.低压断路器即低压自动开关它相当于（）的组合。
A.刀开关、熔断器、热继电器、欠压继电器B.刀开关、熔断器、热继电器、启动器C.刀开关、熔断器、热继电器、压力继电器D.刀开关、熔断器、热继电器、操作手柄[答案]:A8.按钮联锁正反转控制电路的优点是操作方便，缺点是容易产生电源两相短路事故。
在实际工作中，经常采用（）正反转控制电路。
A.按钮联锁B.接触器联锁C.按钮、接触器双重联锁D.倒顺开关[答案]:C9.集中控制台一般放在离机床较远的地方，可以在控制台也可以在机床现场进行操作，实现的控制是（）。
A.联合控制B.分散控制C.多点控制D.点动控制[答案]:C10.电动葫芦的电气控制线路是一种（）线路。
A.点动控制B.自锁控制C.联锁的正反转控制D.点动双重联锁的正反转控制[答案]:D11.交流接触器是利用( )配合动作的一种自动控制电器。
A.电动力与弹簧弹力B.外施压力与弹簧弹力C.电磁力与空气阻尼力D.电磁力与弹簧弹力[答案]:D12.在延时精度要求不高，电源电压波动较大的场合，应选用（）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单选题
1.LD指令的作用是:()
A.用于单个常开触点与母线连接
B.用于单个常闭触点与上面的触点并联连接
C.用于单个常闭触点与前面的触点串联连接
D.用于单个常开触点与上面的触点并联连接
答案: A
2.OR指令的作用是:()
A.用于单个常开触点与前面的触点串联连接
B.用于单个常闭触点与上面的触点并联连接
C.用于单个常闭触点与前面的触点串联连接
D.用于单个常开触点与上面的触点并联连接
答案: D
3.下述对PLC存储器描述错误的是:()
A.存放输入信号
B.存放用户程序
C.存放数据
D.存放系统程序
答案: A
4.下列对PLC软继电器的描述,正确的是:()
A.有无数对常开和常闭触点供编程时使用
B.只有2对常开和常闭触点供编程时使用
C.不同型号的PLC的情况可能不一样
D.以上说法都不正确
答案: A
5.分析电气原理图的基本原则是:()
A.先分析交流通路
B.先分析直流通路
C.先分析主电路,后分析辅助电路
D.先分析辅助电路,后分析主电路
答案: C
6.判断交流或直流接触器的依据是:()
A.线圈电流的性质
B.主触点电流的性质
C.主触点的额定电流
D.辅助触点的额定电流
答案: B
7.用于驱动线圈的指令是:()
A.LD
B.AND
C.OR
D.OUT
答案: D
8.熔断器作为短路保护的电器,它是()于被保护电路中的.
A.并接
B.串接
C.串接或并接都可以
答案: B
9.电磁机构中,吸引线圈的作用是:()
A.将电能转化成磁场能量
B.将磁场能转化成电能
答案: A
10.把线圈额定电压为220V的交流接触器线圈误接入380V的交流电源上会发生的问题是:()
A.接触器正常工作
B.接触器产生强烈震动
C.烧毁线圈
D.烧毁触点
答案: C
多选题
1.S7-200可编程控制器的功能指令一般是指:()
A.高速计数指令
B.PID控制指令
C.高速脉冲输出指令
D.中断程序与中断指令答案: D
2.防止电源干扰进入可编程控制器的主要措施有:()
A.加交流电源滤波器
B.使用220V的直流电源(蓄电池)
C.使用动力线路
D.使用开关电源
答案: B
3.可编程控制器是现代工业自动化的灵魂,与机器人,计算机集成制造系统一道成为现代工业控制的三大支柱.它的应用大致分为一下几种类型:()
A.开关量的逻辑控制
B.运动控制
C.过程控制
D.数据处理
答案: D
4.三相绕线式异步电动机常采用以下几种:()
A.转子串接电阻
B..转子串接频敏变阻器
C.定子回路串电抗器
D.星-三角变换等起动方法
答案: B
5.三相异步电动机的电气制动方法分为:()
A.电磁抱闸制动
B.电磁离合器制动
C.反接制动
D.能耗制动
答案: D
6.三相异步电动机的起动方法可归纳为以下几种:()
A.全压直接起动
B.降低电压起动
C.转子回路串接附加可变电阻器起动
D.采用特殊设计的双鼠笼或深槽式转子起动
答案: D
7.三相异步电动机继电器控制的主回路由()
A.隔离开关
B.熔断器
C.接触器
D.热继电器等组成
答案: D
8.三相异步电动机继电器控制的主回路的隔离开关的作用如下:()
A.明显的断开点
B.便于断电检修
C.设备起动控制
答案: B
9.异步电动机常动控制线路(自锁控制线路),该控制线路的具有如下功能:()
A.具有欠压保护功能
B.具有自锁功能
C.具有点动操作功能
D.具有失压保护功能
答案: D
判断题
1.PLC的输出继电器的线圈不能由程序驱动,只能由外部信号驱动.()
T.对 F.错
答案: F
2.PLC的输出线圈可以放在梯形图逻辑行的中间任意位置.()
T.对 F.错
答案: F
3.安装刀开关时,刀开关在合闸状态下手柄应该向上,不能倒装和平装,以防止闸刀松动落下时误合闸.()
T.对 F.错
答案: T
4.低压断路器具有失压保护的功能.()
T.对 F.错
答案: T
5.一台额定电压为220V的交流接触器在交流220V和直流220V的电源上均可使用.()
T.对 F.错
答案: F
6.行程开关,限位开关,终端开关是同一种开关.()
T.对 F.错
答案: F
7.在绘制电气元件布置图时,重量大的元件应放在下方,发热量大的元
件应放在上方.()
T.对 F.错
答案: T
8.交流接触器铁心端面嵌有短路铜环的目的是保证动,静铁心吸合严密,不发生震动与噪声.()
T.对 F.错
答案: T
9.交流接触器通电后如果铁心吸合受阻,将导致圈烧毁.()
T.对 F.错
答案: F
10.一定规格的热继电器,其所装的热元件规格可能是不同的.()
T.对 F.错
答案: T
11.热继电器的保护特性是反时限的.()
T.对 F.错
答案: F
12.热继电器的额定电流就是其触点的额定电流.()
T.对 F.错
答案: F
13.熔断器的保护特性是反时限的.()
T.对 F.错
答案: T
14.在设计PLC的梯形图时,在每一逻辑行中,并联触点多的支路应放在左边.()
T.对 F.错
答案: T
15.一般情况下,速度继电器有两对常开触点和两对常闭触点,当电动机带动其转子向某方向运行达到某一转速时,有一对常开触点接通,常闭触点断开,所以速度继电器可以用于电机的制动控制.()
T.对 F.错
答案: T
16.无断相保护装置的热继电器就不能对电动机的断相提供保护.()
T.对 F.错
答案: F
17.闸刀开关可以用于分断堵转的电动机.()
T.对 F.错
答案: F
18.直流电磁铁励磁电流的大小与行程成正比.()
T.对 F.错
答案: T
19.直流接触器比交流接触器更适用于频繁操作的场合.()
T.对 F.错
答案: F
20.低压断路器又称为自动空气开关.()
T.对 F.错
答案: T
21.当PLC的BATTERY(电池)指示灯闪烁时,表示该PLC的内部电池的电量低,必须在一周内予以更换,否则用户程序会丢失.()
T.对 F.错
答案: T
问答题
1.请你简单叙述S7-200CPU间接寻址的步骤？
答案: (1)建立间接寻址的指针 (2)用指针来存取数据用指针来存取数据时,操作数前加*,表示该操作数为一个指针. (3)修改指针连续存取指针所指的数据时,因为指针是32位的数据,应使用双字指令来修改指针值,如双字加法(ADDD)或双字加1指令INCD
2.既然在电动机的主电路中装有熔断器,为什么还要装热继电器?装有热继电器是否就可以不装熔断器?为什么?
答案: 因为熔断器的主要作用是作为电路的短路保护元件,而热继电器的主要作用是作为电动机的长期过载保护元件,所以在电动机的主电路中装有熔断器,还需要装热继电器. 不可以.因为熔断器和热继电器的保护功能不同,热继电器具有热惯性,在电路过载时不能瞬时动作而切断电源,而熔断器可以在电路发生短路故障时瞬时切断电源而起保护作用.
3.简述可编程序控制器的应用范围.
答案: 可大致归纳以下几点:实现顺序控制,位置控制,过程控制,数据处理,通信联网.
4.选用时间继电器应注意些什么问题?空气阻尼式时间继电器有哪些类型的触点?各有什么功能？
答案: (1)根据电路对延时触头要求选择延时方式;精度和范围选择继电器类型;根据使用场合,工作环境选择类型. (2)通电延时和断电延时
5.写出常用五种低压电器名称.
答案: 熔断器,接触器,热继电器,按钮,开关
6.如何深入了解一个电气控制系统？
答案: (1)熟悉图纸资料;(3分) (2)深入调查研究:工艺,机械,操作过程(5分) (3)将系统分解为独立的几个部分,以及各部分的联锁关系,通讯方式,控制部件.(5分) (4)确定控制系统关键环节:控制方式(手动,自动,半自动);设备内部的联锁关系(机械,液压,气动,仪表,电气);与其他智能设备(变频器,可编程控制器,机器人等)之间的联锁关系以及通讯方式;(4分) (5)统计输入输出点的容量,数量,人机界面,上位机接口等.(3分)。
