水电站供排水系统基础知识梳理

水电站供排水系统基础知识梳理
1.供水系统
水电站的供水系统主要包括技术供水、消防供水及生活供水。

2.分类及作用
⏹技术供水与消防供水对机组及整个电站的安全经济运行，影响甚大，需要重视。

⏹技术供水系统又称生产供水，主要作用是对运行设备进行冷却，有时也用来进行润滑（如水轮机橡胶瓦导轴承）及水压操作（如高水头电站
主阀）。

⏹消防供水主要用于主厂房、发电机及油处理室处的灭火。

⏹生活用水。

水系统图
技术供水系统
⏹技术供水的任务：
⏹1、冷却（发电机冷却（空冷器）、推力轴承、导轴承冷却、水内冷式变压器冷却、水内冷式空压机冷却、其他冷却（如回油箱也有设置冷
却））
⏹2、润滑（如橡胶轴瓦、深井泵需要清洁水冷却）
⏹3、传递能量（电站水头高的电站用高压水来操作主阀及其他液压阀，可以节省油压设备，射流泵、主轴密封用水）
技术供水组成
⏹由水源、管网、用水设备以及测量控制元件等。

⏹水源：取水设备、水处理设备。

⏹管网：取水干管、支管及管路附件组成。

⏹量测控制元件：阀门、压力表、温度计、示流信号器。

消防供水系统
⏹原因：水电站中有各种各样的易然物，如木结构、油类和电气设备等，着火的可能性存在。

⏹消防设施：水、沙土和化学灭火剂。

自动火灾报警及自动灭火装置。

⏹水灭火有方便、效果好、费用低的特点。

化学灭火（1211）特点：灭火速度快、不留痕迹、电绝缘性能好、体积小等，但成本高。

⏹消防系统用途：主要用于发电机、主厂房及油系统灭火。

对于电站最低水头低于40m应设消防水泵。

消防供水系统
⏹一、发电机灭火
⏹发电机运行时有可能定子线圈短路或开焊等事故起火。

而水对绝缘的影响不严重，线圈烘干后可继续使用。

⏹采用定子线圈的上方、下方各布置灭火环管一根。

⏹二、厂房灭火
⏹一般用消防龙头（消火栓）和化学灭火器。

⏹消火栓一般采用直径50～60的消火软管，配用13～25mm喷嘴。

⏹三、油系统灭火
⏹油库、油处理室及化验室，一般采用化学灭火器、喷雾嘴、砂箱和
砂包等灭火。

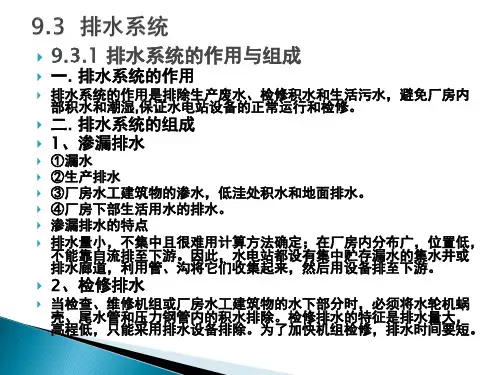

3.水电站排水系统
⏹水电站排水分为：
⏹厂房渗漏排水和机组检修排水组成
⏹渗漏排水特点：排水量小、高程较低、不能靠自流排至下游。

用集水井将渗漏水集中起来，然后用水泵排水。

⏹检修排水特点：尾水管内的积水；低于尾水位的蜗壳和压力管道内的积水（高于尾水位的大量积水应先自流排走）；上下游闸门的漏水等。

⏹排水量大、高程很低、需要水泵在较短时间内排除。

渗漏排水系统简介
⏹渗漏排水系统的组成与作用。

⏹渗漏排水系统的运行方式与控制。

⏹渗漏排水系统的故障及事故处理。

⏹渗漏排水系统设备现场对照。

渗漏排水系统的组成与作用
a）系统的组成：（参看渗漏排水系统图）
厂房渗漏水，一般是通过排水沟和排水管，引至设在厂房最底部的集水井中，再用专设的渗漏排水泵（深井泵）排至下游。

渗漏排水包括：机械设备的漏水；下部设备的生产排水（滤水器冲洗）；
厂房下部的生活用水的排水；厂房水工建筑物的渗水，低洼处积水，
地面排水
⏹b）系统的作用
⏹渗漏排水系统用于排除地下厂房洞室群的渗漏水、全部设备的排水和漏水以及厂房生活用水和事故排水。

主要有：
⏹1）厂房洞室群的渗漏水。

⏹2）消防排水。

⏹3)管路爆裂的事故排水。

⏹4)各滤水器冲洗排水。

⏹5）主轴密封漏水。

⏹6）钢管伸缩节漏水、管件、阀门渗漏水。

⏹7)顶盖排水。

⏹8)高压气机冷却排水。

⏹9)主变冷却排水。

⏹10)压力钢管排空后的残余水。

⏹11)检修时尾水管、涡壳残余水、尾水闸门的漏水。

12)厂房生活排水（厕所及清洁）。

⏹13)机组转轮排气管及涡壳排气管的排水。

渗漏排水系统工作原理
⏹1、控制原理
⏹控制箱检测水位采用两种方式：浮子继电器结点信号与液位变送器模拟量信号。

液位变送器联接至水位监控仪，监控仪实时显示水位高度，并根据水位设置点输出结点信号以控制电机起停和报警。

⏹浮子继电器信号与水位监控仪结点信号相互独立，互为备用，提高
了控制箱工作可靠性。

2、设备规范
⏹水泵容量：m3/h
⏹水泵扬程：m
⏹水泵数量：2台
⏹运行电压：380v
⏹额定转速：rpm
⏹运行电流：A
⏹功率：KW
渗漏排水系统的运行方式
⏹渗漏排水泵正常运行方式
⏹深井泵运行方式一台备用、一台自动。

备用排水泵作为紧急备用。

渗漏排水泵启停逻辑
⏹1．1自动水位（m）
⏹水位上升至m时，浮子继电器FZJ1动作，水位监控仪亦输出结点信号J2，自动档位电机（即工作泵）起动并自保持运行。

⏹1．2备用水位（m）
⏹水位继续上升至m时，浮子继电器FZJ2动作，水位监控仪亦输出结点信号J3，起动备用泵电机并自保持动作，加快排水速度。

⏹1．3报警水位（m）
⏹若水位继续上升至m时，浮子继电器FZJ4动作，水位监控仪亦输出结点信号J4，作为报警信号上送电厂公用设备LCU。

⏹1.4停止水位（m）
⏹当水位下降至m时，浮子继电器FZJ3断开，水位监控仪结点信号J1亦断开，工作或备用电机停止运行。

渗漏排水泵异常（手动）运行方式
⏹在水泵试验或集水井排空时可采用该方式，但必须有专人在集水井处观察水位．避免水泵干抽．
⏹1）渗漏排水系统处于正常运行方式状态．
⏹2）在水泵动力电源盘柜上选择需要手动启动的水泵将其控制方式切换开关切至“手动＂位置．
⏹3）水泵的启停由电源盘柜上的启／停按钮手动控制．
⏹4）当集水井水位低于ｍ时．所有水泵（包括手动启动的水泵）将自动停止．
渗漏排水系统的故障及事故处理
⏹故障判断处理
⏹a、水泵不上水的原因
⏹水位低，传动轴断裂，扬水管连接部分裂开漏水，叶轮位置装反。

⏹b、水泵不启动的原因
⏹操作熔断器熔断、动力熔断器或热继电器动作，控制回路断线，叶轮卡死。

⏹
⏹c)集水井水位高报警．
⏹a.现象：上位机报集水井水位升高信号，报警喇叭响.
⏹b.处理：当集水井水位高报警时．应监视水泵运行是否正常．有无异常来水的情况（如水管破裂等）
⏹如渗漏排水泵全部启动也不能控制集水井水位上升时．应立即将检修水泵投入紧急备用状态．
⏹并查找异常来水的水源．设法消除．
⏹当出现水位过高报警时．手动启动检修排水泵排水．并作好水淹厂房的事故预想．
⏹当出现水位较低或过低报警时．应检查确认所有渗漏排水水泵都已停下．防止水泵抽空．并检查各水位浮子动作是否正常．
水淹厂房事故
现象：深井泵备用启动和集水井水位过高信号报警。

可能听到喷水声和爆破声等。

处理：1、检查漏水情况和漏水机组，如果深井泵能够及时排走，则监视排水运行。

2、如果漏水很大，应立即将相应机组紧急停机，关闭主阀，增加临时排水泵排除漏水。

3、将水有可能淹没的机电设备退出运行，及要停止设备运行，断开电源。

复习思考题
⏹1、水电厂供水系统由哪几部分组成？各组成部分的主要作用是什么？
2、渗漏排水系统主要接纳哪些漏水？当发现集水井水位突然升高时，应着重从哪些方面考虑？。
