二十个经典电路
30个典型应用电路实例详解
30个典型应用电路实例详解电路1 简单电感量测量装置在电子制作和设计，经常会用到不同参数的电感线圈，这些线圈的电感量不像电阻那么容易测量，有些数字万用表虽有电感测量挡，但测量范围很有限。
该电路以谐振方法测量电感值，测量下限可达10nH，测量范围很宽，能满足正常情况下的电感量测量，电路结构简单，工作可靠稳定，适合于爱好者制作。
一、电路工作原理电路原理如图1（a）所示。
图1 简单电感测量装置电路图该电路的核心器件是集成压控振荡器芯片MC1648 ，利用其压控特性在输出3脚产生频率信号，可间接测量待测电感LX值，测量精度极高。
BB809是变容二极管，图中电位器VR1对+15V进行分压，调节该电位器可获得不同的电压输出，该电压通过R1加到变容二极管BB809上可获得不同的电容量。
测量被测电感LX时，只需将LX接到图中A、B两点中，然后调节电位器VR1使电路谐振，在MC1648的3脚会输出一定频率的振荡信号，用频率计测量C点的频率值，就可通过计算得出LX值。
电路谐振频率：f0 = 1/2p所以 LX = 1/4p2 f02C式中谐振频率f0即为MC1648的3脚输出频率值，C是电位器VR1调定的变容二极管的电容值，可见要计算LX的值还需先知道C 值。
为此需要对电位器VR1刻度与变容二极管的对应值作出校准。
为了校准变容二极管与电位器之间的电容量，我们要再自制一个标准的方形RF（射频）电感线圈L0。
如图6—7(b)所示，该标准线圈电感量为0.44mH。
校准时，将RF线圈L0接在图（a）的A、B两端，调节电位器VR1至不同的刻度位置，在C点可测量出相对应的测量值，再根据上面谐振公式可算出变容二极管在电位器VR1刻度盘不同刻度的电容量。
附表给出了实测取样对应关系。
二、元器件选择集成电路IC可选择Motoroia公司的VCO（压控振荡器）芯片。
VR1选择多圈高精度电位器。
其它元器件按电路图所示选择即可。
三、制作与调试方法制作时，需在多圈电位器轴上自制一个刻度盘，并带上指针。
(完整版)教你看电路图(全)(20个经典实例)..(最新整理)
电路图有两种，一种是说明模拟电子电路工作原理的。
它用各种图形符号表示电阻器、电容器、开关、晶体管等实物，用线条把元器件和单元电路按工作原理的关系连接起来。
这种图长期以来就一直被叫做电路图。
另一种是说明数字电子电路工作原理的。
它用各种图形符号表示门、触发器和各种逻辑部件，用线条把它们按逻辑关系连接起来，它是用来说明各个逻辑单元之间的逻辑关系和整机的逻辑功能的。
为了和模拟电路的电路图区别开来，就把这种图叫做逻辑电路图，简称逻辑图。
除了这两种图外，常用的还有方框图。
它用一个框表示电路的一部分，它能简洁明了地说明电路各部分的关系和整机的工作原理。
一张电路图就好象是一篇文章，各种单元电路就好比是句子，而各种元器件就是组成句子的单词。
所以要想看懂电路图，还得从认识单词—— 元器件开始。
有关电阻器、电容器、电感线圈、晶体管等元器件的用途、类别、使用方法等内容可以点击本文相关文章下的各个链接，本文只把电路图中常出现的各种符号重述一遍，希望初学者熟悉它们，并记住不忘。
电阻器与电位器 符号详见图1 所示，其中（a ）表示一般的阻值固定的电阻器，（b ）表示半可调或微调电阻器；（c ）表示电位器；（d ）表示带开关的电位器。
电阻器的文字符号是“ R ”，电位器是“ RP ”，即在R 的后面再加一个说明它有调节功能的字符“ P ”。
在某些电路中，对电阻器的功率有一定要求，可分别用图1 中（e ）、（f ）、（g ）、（h ）所示符号来表示。
几种特殊电阻器的符号：第1 种是热敏电阻符号，热敏电阻器的电阻值是随外界温度而变化的。
有的是负温度系数的，用NTC来表示；有的是正温度系数的，用PTC来表示。
它的符号见图（ i ），用θ或 t° 来表示温度。
它的文字符号是“ RT ”。
第 2 种是光敏电阻器符号，见图 1 （ j ），有两个斜向的箭头表示光线。
它的文字符号是“ RL ”。
第 3 种是压敏电阻器的符号。
75例经典电路图,学会工作不求人
75例控制原理图
42、双速电动机2Y/2Y接线方法
下图所示是2Y/2Y电动机双速定子 线组的引出线接线方法。按图(a) 连接是一种转速，按图(b)连接得 到另一种转速。
75例控制原理图
43、直流电磁铁快速退磁线路
直流电磁铁停电后，因有剩磁存在，有时会 造成不良后果。因此，必须设法消除剩磁。 图中，YA是直流电磁铁线圈，KM是控制YA 启停的接触器。KM吸合时，YA通电励磁； KM复位时，YA断直流电，并进行快速退磁。
75例控制原理图
18、电葫芦吊机电路
75例控制原理图
19、单相电机接线图
75例控制原理图
20、双电容单相电机接线图
75例控制原理图
21、正确连接电器的触点
75例控制原理图
22、线圈的连接
75例控制原理图
23、继电器开关逻辑函数
75例控制原理图
24、单相漏电开关电路
75例控制原理图
25、锅炉水位探测装置
因此，这种线路只能在应急时采用，并在维修电动机时， 应断开控制电动机的总电源开关QS，这一点应特别注意。
75例控制原理图
47、加密的电动机控制线路
为防止误操作电气设备，并防止非 操作人员启动某些设备开关按钮， 可采用加密的电动机控制线路，如 图所示。操作时，首先按下SB1按 钮，确认无误后，再同时按下加密 按钮SB3，这样控制回路才能接通， KM线圈才能吸合，电动机M才能转 动起来。而非操作人员不知其中加 密按钮(加密按钮装在隐蔽处)，故不 能操作此设备开关。
75例经典电路图
为大家整理了一份电气控制接线 图、电子元件工作原理图、可控硅整 流电路及负反馈调速装置原理等，希 望这些对大家在工作中有所帮助。
75例控制原理图

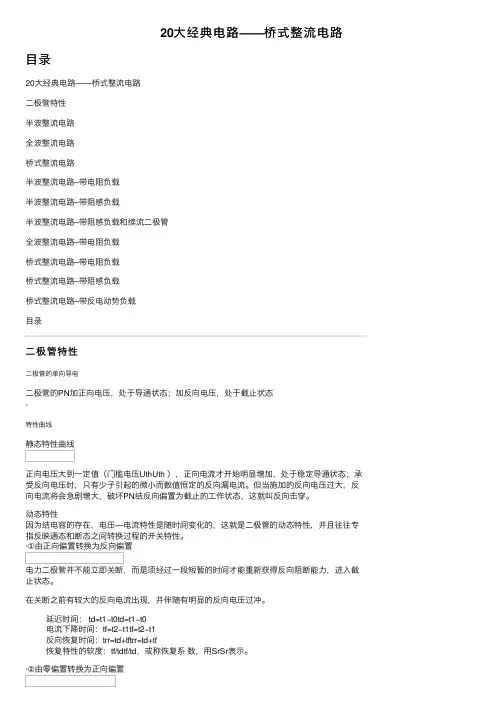

20大经典电路——桥式整流电路
先出现一个过冲UFPUFP，经过一段时间才趋于接近稳态压降的某个值（如2V）。
正向恢复时间tfrtfr
出现电压过冲的原因:电导调制效应起作用所需的大量少子需要一定的时间来储存，在达到稳态 导通之前管压降较大；正向电流的上升会因器件自身的电感而产生较大压降。电流上升率越 大，UFPUFP越高。
理想开关模型和恒压降模型
计算
在分析整流电路工作时，认为晶闸管（开关器件）为理想器件，即晶闸管导通时其管压降等于 零，晶闸管阻断时其漏电流等于零，除非特意研究晶闸管的开通、关断过程，一般认为晶闸管 的开通与关断过程瞬时完成。
-αα：从晶闸管开始承受正向阳极电压起到施加触发脉冲止的电角度称为触发延迟 角，也称触发角或控制角。 -θθ：晶闸管在一个电源周期中处于通态的电角度称为导通角。 -直流输出电压平均值
u2过零变负时， 由于电感的作用晶闸管VT1和VT4中仍流过电流id，并不关断。
ωt=π+α时刻 触发VT2和VT3，VT2和VT3导通，u2通过VT2和VT3分别向VT1和VT4施加反压使 VT1和VT4关断，流过VT1和VT4的电流迅速转移到VT2和VT3上，此过程称为换 相，亦称换流。
计算
整流电压平均值为：
单相半波带阻感负载有续流二极管的电路
单相半波带阻感负载有续流二极管的波形
电路分析
··u2正半周时，与没有续流二极管时的情况是一样的。 ··当u2过零变负时，VDR导通，ud为零，此时为负的u2通过VDR向VT施加反压使其 关断，L储存的能量保证了电流id在L−R−VDR回路中流通，此过程通常称为续流。 ··若L足够大，id连续，且id波形接近一条水平线 。
ud=u2ud=u2 L的存在使idid不能突变，idid从0开始增加。
26张经典电路图带解析，新手朋友一定要收藏好
26张经典电路图带解析，新手朋友一定要收藏好
找了几个常见的电气控制原理图，需要的朋友可以练练
因此熟练的读懂和掌握基本的电路图是每一个电工作业人员的基本技术要求，也是电工必须要掌握的基础技能，可是对于刚入门学习电工的师傅而言，可能觉得电路图非常难懂，不容易接受，今天我们就重点来看看电工
电工最常用的二十种接线电路图
电工最常用的二十种接线电路图
１、又联开关的两种双控电路
打开今日头条，查看更多精彩图片
２、通电延时亮灯
３、桥式全波整流滤波电路
４、两种控制方式
５、双灯双开关
６、延时断电电路
７、延时通断不断循环且达到设置循环数断电８、延时熄灭电路
９、传统镇流器和电子镇流器
10、通电延时断电
11、循环流水灯
12、两灯循环点亮
13、延时通断不断循环且达到设置循环数断电
14、延时通、断循环运行
15、两灯循环亮和熄
16、桥式全波整流滤波电路
17、时间继电器断电延时控制
18、时间继电器断电延时控制
19、通电延时断电
20、通电延时亮灯。
20个常见电路解析
Di VI初级层次是熟练记住这二十个电路， 清楚这二十个电路的作用。
只要是学习 自动化、电子等电控类专业的人士都应该且能够记住这二十个基本模拟电路。
中级层次是能分析这二十个电路中的关键元器件的作用，每个元器件出现故 障时电路的功能受到什么影响，测量时参数的变化规律，掌握对故障元器件的处 理方法；定性分析电路信号的流向，相位变化；定性分析信号波形的变化过程； 定性了解电路输入输出阻抗的大小， 信号与阻抗的关系。
有了这些电路知识，您 极有可能成长为电子产品和工业控制设备的出色的维修维护技师。
高级层次是能定量计算这二十个电路的输入输出阻抗、输出信号与输入信号 的比值、电路中信号电流或电压与电路参数的关系、 电路中信号的幅度与频率关 系特性、相位与频率关系特性、电路中元器件参数的选择等。
达到高级层次后， 只要您愿意，受人尊敬的高薪职业一一电子产品和工业控制设备的开发设计工程 师将是您的首选职业。
电路一、桥式整流电路注意要点:1、二极管的单向导电性：二极管的PN 结加正向电压，处于导通状态；加反向电压，处于截止状态伏安特性曲线:TF1k 桥式整流ill电源濾波电存滤波 亠OUf 理想开关模型和恒压降模型： 理想模型指的是在二极管正向偏置时，其管压降为0,而当其反向偏置时，认为 它的电阻为无穷大，电流为零.就是截止。
恒压降模型是说当二极管导通以后，其管 压降为恒定值,硅管为0.7V ，锗管0.5V 。
2、 桥式整流电流流向过程： 当u2是正半周期时，二极管Vd1和Vd2导通；而夺极管Vd3和Vd4截止， 负载RL 是的电流是自上而下流过负载，负载上得到了与 u 2正半周期相同的电 压；在u 2的负半周，u 2的实际极性是下正上负，二极管 Vd3和Vd4导通而 Vd1和Vd2截止，负载RL 上的电流仍是自上而下流过负载， 负载上得到了与u 2正半周期相同的电压。
3、 计算： Vo, Io,二极管反向电压： Uo=0.9U2, lo=0.9U 2/RL,UR M=/ 2 U 2 电路二、电源滤波器 2. 电源滤波器 注意要点:1、电源滤波的过程分析:outCIOOO U F-------- Q O 电渊液波LC 濾波电源滤波是在负载RL两端并联一只较大容量的电容器。
2023年工程师应该掌握的20个模拟电路
工程师应当掌握旳20个模拟电路电子信息工程系黄有全高级工程师对模拟电路旳掌握分为三个层次。
初级层次是纯熟记住这二十个电路, 清晰这二十个电路旳作用。
只要是电子爱好者, 只要是学习自动化、电子等电控类专业旳人士都应当且可以记住这二十个基本模拟电路。
中级层次是能分析这二十个电路中旳关键元器件旳作用, 每个元器件出现故障时电路旳功能受到什么影响, 测量时参数旳变化规律, 掌握对故障元器件旳处理措施；定性分析电路信号旳流向, 相位变化；定性分析信号波形旳变化过程；定性理解电路输入输出阻抗旳大小, 信号与阻抗旳关系。
有了这些电路知识, 您极有也许成长为电子产品和工业控制设备旳杰出旳维修维护技师。
高级层次是能定量计算这二十个电路旳输入输出阻抗、输出信号与输入信号旳比值、电路中信号电流或电压与电路参数旳关系、电路中信号旳幅度与频率关系特性、相位与频率关系特性、电路中元器件参数旳选择等。
到达高级层次后, 只要您乐意, 受人尊敬旳高薪职业－－电子产品和工业控制设备旳开发设计工程师将是您旳首选职业。
一、桥式整流电路1.二极管旳单向导电性:伏安特性曲线:理想开关模型和恒压降模型:2.桥式整流电流流向过程:二、输入输出波形:三、3、计算: V o, Io,二极管反向电压。
四、电源滤波器1.电源滤波旳过程分析:波形形成过程:2、计算: 滤波电容旳容量和耐压值选择。
五、信号滤波器1.信号滤波器旳作用:与电源滤波器旳区别和相似点:2、LC串联和并联电路旳阻抗计算, 幅频关系和相频关系曲线。
3.画出通频带曲线。
计算谐振频率。
六、微分和积分电路1.电路旳作用, 与滤波器旳区别和相似点。
七、2、微分和积分电路电压变化过程分析, 画出电压变化波形图。
八、3、计算：时间常数, 电压变化方程, 电阻和电容参数旳选择。
九、共射极放大电路1.三极管旳构造、三极管各极电流关系、特性曲线、放大条件。
2.元器件旳作用、电路旳用途、电压放大倍数、输入和输出旳信号电压相位关系、交流和直流等效电路图。
20种常见基本电路
一、桥式整流电路1、二极管的单向导电性：伏安特性曲线：理想开关模型和恒压降模型：1二极管的单向导电性：二极管的PN结加正向电压，处于导通状态；加反向电压，处于截止状态。
伏安特性曲线;理想开关模型和恒压降模型：理想模型指的是在二极管正向偏置时,其管压降为0,而当其反向偏置时,认为它的电阻为无穷大,电流为零.就是截止。
恒压降模型是说当二极管导通以后,其管压降为恒定值,硅管为0.7V，锗管0.5 V2桥式整流电流流向过程：当u 2是正半周期时，二极管Vd1和Vd2导通；而夺极管Vd3和Vd4截止，负载RL 是的电流是自上而下流过负载，负载上得到了与u 2正半周期相同的电压；在u 2的负半周，u 2的实际极性是下正上负，二极管Vd3和Vd4导通而Vd1和Vd2截止，负载RL上的电流仍是自上而下流过负载，负载上得到了与u 2正半周期相同的电压。
3计算:Vo,Io,二极管反向电压Uo=0.9U2, Io=0.9U 2/RL,URM=√2 U 2二.电源滤波器1、电源滤波的过程分析：波形形成过程：1电源滤波的过程分析：电源滤波是在负载RL两端并联一只较大容量的电容器。
由于电容两端电压不能突变，因而负载两端的电压也不会突变，使输出电压得以平滑，达到滤波的目的。
波形形成过程：输出端接负载RL时，当电源供电时，向负载提供电流的同时也向电容C充电，充电时间常数为τ充=（Ri∥RLC）≈RiC,一般Ri〈〈RL,忽略Ri 压降的影响，电容上电压将随u 2迅速上升，当ωt=ωt1时，有u 2=u 0,此后u 2低于u 0，所有二极管截止，这时电容C通过RL放电，放电时间常数为RLC，放电时间慢，u 0变化平缓。
当ωt=ωt2时，u 2=u 0, ωt2后u 2又变化到比u 0大，又开始充电过程，u 0迅速上升。
ωt=ωt3时有u 2=u 0，ωt3后，电容通过RL放电。
如此反复，周期性充放电。
由于电容C的储能作用，RL上的电压波动大大减小了。
电子工程师必须掌握的20种电路图
工程师应该掌握的20个模拟电路对模拟电路的掌握分为三个层次。
初级层次是熟练记住这二十个电路，清楚这二十个电路的作用。
只要是电子爱好者，只要是学习自动化、电子等电控类专业的人士都应该且能够记住这二十个基本模拟电路。
中级层次是能分析这二十个电路中的关键元器件的作用，每个元器件出现故障时电路的功能受到什么影响，测量时参数的变化规律，掌握对故障元器件的处理方法；定性分析电路信号的流向，相位变化；定性分析信号波形的变化过程；定性了解电路输入输出阻抗的大小，信号与阻抗的关系。
有了这些电路知识，您极有可能成长为电子产品和工业控制设备的出色的维修维护技师。
高级层次是能定量计算这二十个电路的输入输出阻抗、输出信号与输入信号的比值、电路中信号电流或电压与电路参数的关系、电路中信号的幅度与频率关系特性、相位与频率关系特性、电路中元器件参数的选择等。
达到高级层次后，只要您愿意，受人尊敬的高薪职业－－电子产品和工业控制设备的开发设计工程师将是您的首选职业。
1、二极管的单向导电性：2、桥式整流电流流向过程：输入输出波形：3、计算：Vo, Io,二极管反向电压。
二、电源滤波器1、电源滤波的过程分析：波形形成过程：2、计算：滤波电容的容量和耐压值选择。
三、信号滤波器1、信号滤波器的作用：与电源滤波器的区别和相同点：2、LC串联和并联电路的阻抗计算，幅频关系和相频关系曲线。
3、画出通频带曲线。
计算谐振频率。
1、电路的作用，与滤波器的区别和相同点。
2、微分和积分电路电压变化过程分析，画出电压变化波形图。
3、计算：时间常数，电压变化方程，电阻和电容参数的选择。
二、共射极放大电路1、三极管的结构、三极管各极电流关系、特性曲线、放大条件。
2、元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图。
3、静态工作点的计算、电压放大倍数的计算。
三、分压偏置式共射极放大电路1、元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图。
20个常见电路解析
20个常见电路解析1、电源滤波的过程分析：电源滤波是在负载RL两端并联一只较大容量的电容器。
由于电容两端电压不能突变，因而负载两端的电压也不会突变，使输出电压得以平滑，达到滤波的目的。
波形形成过程：输出端接负载RL时，当电源供电时，向负载提供电流的同时也向电容C 充电，充电时间常数为τ充=（Ri∥RLC）≈RiC,一般Ri〈〈RL,忽略Ri压降的影响，电容上电压将随u 2迅速上升，当ωt=ωt1时，有u 2=u 0,此后u 2低于u 0，所有二极管截止，这时电容C通过RL放电，放电时间常数为RLC，放电时间慢，u 0变化平缓。
当ωt=ωt2时，u 2=u 0, ωt2后u 2又变化到比u 0大，又开始充电过程，u 0迅速上升。
ωt=ωt3时有u 2=u 0，ωt3后，电容通过RL 放电。
如此反复，周期性充放电。
由于电容C的储能作用，RL上的电压波动大大减小了。
电容滤波适合于电流变化不大的场合。
LC滤波电路适用于电流较大，要求电压脉动较小的场合。
2、计算：滤波电容的容量和耐压值选择电容滤波整流电路输出电压Uo在√2U 2~0.9U 2之间，输出电压的平均值取决于放电时间常数的大小。
电容容量RLC≧（3~5）T/2其中T为交流电源电压的周期。
实际中，经常进一步近似为Uo≈1.2U2整流管的最大反向峰值电压URM=√2U 2，每个二极管的平均电流是负载电流的一半。
电路三、信号滤波器注意要点：1、信号滤波器的作用：把输入信号中不需要的信号成分衰减到足够小的程度，但同时必须让有用信号顺利通过。
与电源滤波器的区别和相同点：两者区别为：信号滤波器用来过滤信号，其通带是一定的频率范围，而电源滤波器则是用来滤除交流成分，使直流通过，从而保持输出电压稳定；交流电源则是只允许某一特定的频率通过。
相同点：都是用电路的幅频特性来工作。
2、LC 串联和并联电路的阻抗计算：串联时，电路阻抗为Z=R+j(XL-XC)=R+j(ωL-1/ωC)；并联时电路阻抗为Z=1/jωC∥(R+jωL)=考滤到实际中，常有R<<ωL,所以有Z≈幅频关系和相频关系曲线：3、画出通频带曲线：计算谐振频率：fo=1/2π√LC电路四、微分和积分电路注意要点：1、电路的作用，与滤波器的区别和相同点；2、微分和积分电路电压变化过程分析，画出电压变化波形图；3、计算：时间常数，电压变化方程，电阻和电容参数的选择。
电子硬件工程师经常用得上20个电路图
电子硬件工程师经常用得上20个电路图小艺电子工艺与技术 2019-12-05学习是一种信仰!只有持续学习才能消除焦虑，增加自己的竞争力，我们让知识通俗易懂，让工作和学习更高效，生活更幸福！对模拟电路的掌握分为三个层次：初级层次熟练记住这二十个电路，清楚这二十个电路的作用。
只要是电子爱好者，只要是学习自动化、电子等电控类专业的人士都应该且能够记住这二十个基本模拟电路。
中级层次能分析这二十个电路中的关键元器件的作用，每个元器件出现故障时电路的功能受到什么影响，测量时参数的变化规律，掌握对故障元器件的处理方法;定性分析电路信号的流向，相位变化;定性分析信号波形的变化过程;定性了解电路输入输出阻抗的大小，信号与阻抗的关系。
有了这些电路知识，您极有可能成长为电子产品和工业控制设备的出色的维修维护技师。
高级层次能定量计算这二十个电路的输入输出阻抗、输出信号与输入信号的比值、电路中信号电流或电压与电路参数的关系、电路中信号的幅度与频率关系特性、相位与频率关系特性、电路中元器件参数的选择等。
达到高级层次后，只要您愿意，受人尊敬的高薪职业--电子产品和工业控制设备的开发设计工程师将是您的首选职业。
一、桥式整流电路1、二极管的单向导电性：伏安特性曲线：理想开关模型和恒压降模型：2、桥式整流电流流向过程：输入输出波形：3、计算：Vo, Io,二极管反向电压。
二、电源滤波器1、电源滤波的过程分析：波形形成过程：2、计算：滤波电容的容量和耐压值选择。
三、信号滤波器1、信号滤波器的作用：与电源滤波器的区别和相同点：2、LC 串联和并联电路的阻抗计算，幅频关系和相频关系曲线。
3、画出通频带曲线。
计算谐振频率。
四、微分和积分电路1、电路的作用，与滤波器的区别和相同点。
2、微分和积分电路电压变化过程分析，画出电压变化波形图。
3、计算：时间常数，电压变化方程，电阻和电容参数的选择。
五、共射极放大电路1、三极管的结构、三极管各极电流关系、特性曲线、放大条件。
50个典型应用电路实例详解
电路1 简单电感量测量装置电路2 三位数字显示电容测试表电路 3 市电电压双向越限报警保护器电路4 红外线探测防盗报警器电路5 禁烟警示器电路6 采用555时基电路的简易温度控制器电路7 采用555时基电路的自动温度控制器电路8 采用CD4011的超温监测自动控制电路电路9 数字温度计电路电路10 热带鱼缸水温自动控制器电路11 采用555时基电路的简易长延时电路电路12 双555时基电路长延时电路电路13 精确长延时电路电路14 数字式长延时电路电路15 循环工作定时控制器电路16 多级循环定时控制器电路17 抗干扰定时器电路18 采用555集成电路的简易光电控制器电路 19 采用功率开关集成电路TWH8751的路灯自动控制器电路20 采用双D触发器CD4013的路灯控制器电路21 使用氖灯的单键触摸开关电路22 双键触摸式照明灯电路23 触摸式延时照明灯电路24 家用简易闪烁壁灯控制器电路25 自动应急灯电路电路26 12V供电的电子节能灯电路27 高响度警音发生器电路28 电子仿声驱鼠器电路29 由HY560构成的语音录放电路电路30 闪烁灯光门铃电路电路3 1 由LM386构成的3W简易OCL功放电路电路32 由TDA2009构成的1W高保真BTL功率放大器电路33 具有音调控制功能的25W混合式Hi—Fi放大器电路34 超级广场效果的耳机放大器电路35 家用电器过压自动断电装置电路36 电话自动录音控制器电路37 电风扇自动温控调速器电路38 水开报知器电路39 新颖的鱼缸灯电路40 小型电子声光礼花器电路41 电源频率检测器电路42 采用555时基电路的过流检测器电路电路43 自制交流自动稳压器电路44 采用555时基电路的过电压、过电流保护电路电路 45 开关直流稳压电源电路 46 可调直流稳压电源电路47 采用与非门CD4011构成的湿度控制器电路48 三相交流电相序检测器电路49 三相交流电相序指示器电路50 电气设备调温、调速器电路1 简单电感量测量装置在电子制作和设计，经常会用到不同参数的电感线圈，这些线圈的电感量不像电阻那么容易测量，有些数字万用表虽有电感测量挡，但测量范围很有限。
二十个经典电路
一、桥式整流电路1、二极管的单向导电性：伏安特性曲线：理想开关模型和恒压降模型：2、桥式整流电流流向过程：输入输出波形：3、计算：Vo, Io,二极管反向电压。
二、电源滤波器1、电源滤波的过程分析：波形形成过程：2、计算：滤波电容的容量和耐压值选择。
三、信号滤波器1、信号滤波器的作用：与电源滤波器的区别和相同点：2、LC 串联和并联电路的阻抗计算，幅频关系和相频关系曲线。
3、画出通频带曲线。
计算谐振频率。
四、微分和积分电路1、电路的作用，与滤波器的区别和相同点。
2、微分和积分电路电压变化过程分析，画出电压变化波形图。
3、计算：时间常数，电压变化方程，电阻和电容参数的选择。
五、共射极放大电路1、三极管的结构、三极管各极电流关系、特性曲线、放大条件。
2、元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图。
3、静态工作点的计算、电压放大倍数的计算。
六、分压偏置式共射极放大电路1、元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图。
2、电流串联负反馈过程的分析，负反馈对电路参数的影响。
3、静态工作点的计算、电压放大倍数的计算。
七、共集电极放大电路(射极跟随器)1、元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图。
电路的输入和输出阻抗特点。
2、电流串联负反馈过程的分析，负反馈对电路参数的影响。
3、静态工作点的计算、电压放大倍数的计算。
八、电路反馈框图1、反馈的概念，正负反馈及其判断方法、并联反馈和串联反馈及其判断方法、电流反馈和电压反馈及其判断方法。
2、带负反馈电路的放大增益。
九、二极管稳压电路1、稳压二极管的特性曲线。
2、稳压二极管应用注意事项。
3、稳压过程分析。
十、串联稳压电源1、串联稳压电源的组成框图。
2、每个元器件的作用；稳压过程分析。
3、输出电压计算。
十一、差分放大电路1、电路各元器件的作用，电路的用途、电路的特点。
20种实用电路图
20种实用电路图
通过以下各种各样的实用电路，大家可以了解元器件的结构、特性、动作原理及电路的基本控制方式，掌握一些控制规律，这样的话，在日后的电路识图中就能融会贯通，一通百通。
1.三相异步电动机正反转控制电路
2.双重互锁控制电路
3.三相电动机行程控制电路
4.三相异步电动机的时间控制电路（延时控制电路）
5.三相异步电动机的制动控制电路（电磁抱闸制动电路、反接制动控制电路、能耗制动控制电路）
6.并联型直流稳压电源电路
7.串联型直流稳压电源电路
8.三端可调式直流稳压电源电路
9.正、负直流稳压电源电路
10.短路全保护声光报警直流稳压电源电路
11.电流测量电路（测量交流大电流）
12.电压测量电路（测量交流高电压）
13.单相有功电能表测量电路
14.三相有功电能表直入式接线图
15.信号发生器电路原理图
16.光控电灯节电电路
17.声控节电开关电路
18.气体烟雾检测报警器电路图
19.湿度测量报警器电路图
20.汽车防盗报警器电路图。
20种运放典型电路总结
20种运放典型电路总结运放（Operational Amplifier，简称OP-AMP）是一种非常重要的电子元件，用于放大和处理电信号。
它被广泛应用于各种电子设备和电路中。
在本文中，我们将总结并介绍20种常见的运放典型电路。
1. 基本放大电路：最简单的运放应用，用于放大输入信号，常用于音频放大器和传感器信号放大器中。
2. 反相放大电路：输入信号与输出信号相反，通过调整电阻比例可以实现不同的放大倍数。
3. 非反相放大电路：输入信号与输出信号相同，同样可以通过电阻比例调整放大倍数。
4. 比较器电路：用于比较两个输入信号的大小，输出高电平或低电平。
5. 总体反馈电路：将输出信号的一部分反馈到输入端，改变放大器的增益和频率响应特性。
6. 高通滤波器电路：通过运放和电容构成的电路，用于滤除低频信号，只保留高频信号。
7. 低通滤波器电路：与高通滤波器相反，滤除高频信号，只保留低频信号。
8. 带通滤波器电路：同时滤除高频和低频信号，只保留中间频率的信号。
9. 增量器电路：将输入信号与参考电平进行比较，输出相对差异。
10. 仪表放大器电路：用于放大微弱信号，常用于测量和精确控制设备中。
11. 斜坡发生器电路：通过电容和电阻的组合，产生具有特定斜率的信号。
12. 脉冲放大器电路：放大脉冲信号，常用于数模转换器和通信系统中。
13. 限幅器电路：限制输入信号的幅度范围，常用于保护电路。
14. 调幅解调器电路：将音频信号调制到载波中，在接收端解调还原原始信号。
15. 器件驱动电路：用于驱动各种器件（如LED、电机等）的运放电路。
16. 稳压电路：通过负反馈调整输出电压或电流，保持稳定。
17. 振荡器电路：产生特定频率的信号，常用于时钟电路和无线电设备。
18. 差动放大器电路：输入信号与共模信号进行放大和处理。
19. 加法器电路：将多个输入信号相加，得到一个输出信号。
20. 数模转换器电路：将模拟信号转换为数字信号，常用于数据采集和处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、桥式整流电路1、二极管的单向导电性：伏安特性曲线：理想开关模型和恒压降模型：2、桥式整流电流流向过程：输入输出波形：3、计算：Vo, Io,二极管反向电压。
二、电源滤波器1、电源滤波的过程分析：波形形成过程：2、计算：滤波电容的容量和耐压值选择。
三、信号滤波器1、信号滤波器的作用：与电源滤波器的区别和相同点：2、LC 串联和并联电路的阻抗计算，幅频关系和相频关系曲线。
3、画出通频带曲线。
计算谐振频率。
四、微分和积分电路1、电路的作用，与滤波器的区别和相同点。
2、微分和积分电路电压变化过程分析，画出电压变化波形图。
3、计算：时间常数，电压变化方程，电阻和电容参数的选择。
五、共射极放大电路1、三极管的结构、三极管各极电流关系、特性曲线、放大条件。
2、元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图。
3、静态工作点的计算、电压放大倍数的计算。
六、分压偏置式共射极放大电路1、元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图。
2、电流串联负反馈过程的分析，负反馈对电路参数的影响。
3、静态工作点的计算、电压放大倍数的计算。
七、共集电极放大电路(射极跟随器)1、元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图。
电路的输入和输出阻抗特点。
2、电流串联负反馈过程的分析，负反馈对电路参数的影响。
3、静态工作点的计算、电压放大倍数的计算。
八、电路反馈框图1、反馈的概念，正负反馈及其判断方法、并联反馈和串联反馈及其判断方法、电流反馈和电压反馈及其判断方法。
2、带负反馈电路的放大增益。
九、二极管稳压电路1、稳压二极管的特性曲线。
2、稳压二极管应用注意事项。
3、稳压过程分析。
十、串联稳压电源1、串联稳压电源的组成框图。
2、每个元器件的作用；稳压过程分析。
3、输出电压计算。
十一、差分放大电路1、电路各元器件的作用，电路的用途、电路的特点。
2、电路的工作原理分析。
如何放大差模信号而抑制共模信号。
3、电路的单端输入和双端输入，单端输出和双端输出工作方式。
十二、场效应管放大电路1、场效应管的分类，特点，结构，转移特性和输出特性曲线。
2、场效应放大电路的特点。
3、场效应放大电路的应用场合。
十三、选频(带通)放大电路1、每个元器件的作用：选频放大电路的特点：电路的作用：2、特征频率的计算：选频元件参数的选择：3、幅频特性曲线：十四、运算放大电路1、理想运算放大器的概念：运放的输入端虚拟短路：运放的输入端的虚拟断路：2、反相输入方式的运放电路的主要用途：输入电压与输出电压信号的相位关系是： 3、同相输入方式下的增益表达式分别是：输入阻抗分别是：输出阻抗分别是：十五、差分输入运算放大电路1、差分输入运算放大电路的的特点：用途：2、输出信号电压与输入信号电压的关系式：十六、电压比较电路1、电压比较器的作用：工作过程是：2、比较器的输入－输出特性曲线图：3、如何构成迟滞比较器：十七、RC振荡电路1、振荡电路的组成：振荡电路的作用：振荡电路起振的相位条件：振荡电路起振和平衡幅度条件：2、RC电路阻抗与频率的关系曲线：相位与频率的关系曲线：3、RC振荡电路的相位条件分析：振荡频率：如何选择元器件：十八、LC振荡电路1、振荡相位条件分析：2、直流等效电路图和交流等效电路图：3、振荡频率计算：十九、石英晶体振荡电路1、石英晶体的特点：石英晶体的等效电路：石英晶体的特性曲线：2、石英晶体振动器的特点：3、石英晶体振动器的振荡频率：二十、功率放大电路1、乙类功率放大器的工作过程：交越失真：2、复合三极管的复合规则：3、甲乙类功率放大器的工作原理分析：自举过程分析：甲类功率放大器的特点：甲乙类功率放大器的特点：附录一、稳压电源制作电路一、技术说明：输入交流电压220vV 0.5A。
输出电压5V和连续可调电压1.5V～30V/1.5A两组直流。
二、制作说明：1、成品用金属盒或者塑料盒包装成产品。
2、电压表V、电流表A和调节电压用的电位器Rw安装在包装盒的面板上。
3、电源变压器固定在包装盒的底座上，电路板固定在包装盒的底座上。
4、电压调节的三端稳压集成块7805和317加装散热器。
5、直流电源输出导线长短不一。
附录二、广告彩灯制作说明：1、每个8050三极管可以驱动十二个到二十四个发光二极管。
如果Q1、Q2改成9013，则驱动的发光二极管数量减半。
只有相同发光电压(不同颜色的发光电压一般不同)的发光二极管才可以并联使用。
可以将发光二极管接成需要的图案，表达设计者的意图。
2、彩灯闪烁的周期是：T=0.7×(R1+R3)×C2+0.7×(R2+R4)×C1 根据闪烁快慢要求选择R1,R2,R3,R4,C1,C2的参数。
调节电位器R1、R2的大小，可以改变闪烁速度。
3、电压过高会烧坏发光二极管。
工作电压从3v开始调大，当提供的电源电压高于5v 后应当串入一个2.2～27欧姆的电阻作为限流电阻，以免烧坏发光二极管。
附录三、可控硅交流调压器可控硅交流调压器制作制作制作可控硅是一种新型的半导体器件，它具有体积小、重量轻、效率高、寿命长、动作快以及使用方便等优点，目前交流调压器多采用可控硅调压器。
这里介绍一台电路简单、装置容易、控制方便的可控硅交流调压器，这可用作家用电器的调压装置，进行控制。
图中RL是负载（照明灯，电风扇、电熨斗等）这台调压器的输出功率达100W，一般家用电器都能使用。
1、电路原理：电路图如上可控硅交流调压器由可控整流电路和触发电路两部分组成，其电路原里图如下图所示。
从图中可知，二极管D1—D4组成桥式整流电路，双基极二极管T1构成张弛振荡器作为可控硅的同步触发电路。
当调压器接上市电后，220V交流电通过负载电阻RL经二极管D1—D4整流，在可控硅SCR的A、K两端形成一个脉动直流电压，该电压由电阻R1降压后作为触发电路的直流电源。
在交流电的正半周时，整流电压通过R4、W1对电容C充电。
当充电电压Uc达到单结晶体管T1管的峰值电压Up时，单结晶体管T1由截止变为导通，于是电容C通过T1管的e、b1结和R2迅速放电，结果在R2上获得一个尖脉冲。
这个脉冲作为控制信号送到可控硅SCR的控制极，使可控硅导通。
可控硅导通后的管压降很低，一般小于1V，所以张弛振荡器停止工作。
当交流电通过零点时，可控硅自关断。
当交流电在负半周时，电容C又从新充电……如此周而复始，便可调整负载RL上的功率了。
2、元器件选择调压器的调节电位器选用阻值为470KΩ的WH114-1型合成碳膜电位器，这种电位器可以直接焊在电路板上，电阻除R1要用功率为1W的金属膜电阻外，其余的都用功率为1/8W 的碳膜电阻。
D1—D4选用反向击穿电压大于300V、最大整流电流大于0.3A的硅整流二极管,如2CZ21B、2CZ83E、2DP3B等。
SCR选用正向与反向电压大于300V、额定平均电流大于1A的可控硅整流器件，如国产3CT系列。
附录四、电源欠压过压报警保护器电源欠压过压报警保护器一、名称：电源欠压过压报警保护器二、功能：当电压低于180V或高于250V时，可进行声光报警。
当外接交流接触器时，可切断电源，保护用电设备。
三、电路图：四、原理说明：输入电源电压正常时，Y1A输出高电平，Y1B输出低电平，发光二极管LED及振荡发声电路Y1C、Y1D和喇叭不工作，控制部件J1也不工作。
当电压高于250V或低于180V时，Y1B输出高电平，发光二极管亮，振荡发声电路工作，发出鸣叫声，控制寄电器J1闭合，当J1的常开触点外接交流接触器时，就可控制主电路断开电源。
五、调试方法：第一步当输入电源电压为250V时，调节W1使得Y1A输出刚好由低电平转为高电平，第二步当输入电压为180V时调节W2使得Y1B的输出由高电平转为低电平。
附录五、音频功率放大电路制作TDA2030A带音调18W×2功放板一、TDA2030A是SGS公司生产的单声道功放IC，该IC体积小巧，输出功率大，静态电流小（50mA以下）；动态电流大（能承受3.5A的电流）；负载能力强，既可带动4-16Ω的扬声器，某些场合又可带动2Ω甚至1.6Ω的低阻负载；音色中规中举，无明显个性，特别适合制作输出功率中等的高保真功放。
TDA2030A采用5脚TO-220塑封结构。
IC内部设有完善的保护电路。
TDA2030A可以单电源或双电源工作，本功放板采用双电源。
TDA2030A主要参数：工作电压：±6～22V静态电流：<50mA输出功率：18W，当V=±16V，RL=4Ω时谐波失真：0.05%，当f=15kHz，RL=8Ω时闭环增益：26dB，当f=1kHz时开环增益：80dB，当f=1kHz时频响范围：40～14000Hz二、电路原理：TDA2030A功放板由一个高低音分别控制的衰减式音调控制电路和TDA2030A放大电路以及电源供电电路三大部分组成，音调部分采用的是高低音分别控制的衰减式音调电路，其中的R02，R03，C02，C01，W02组成低音控制电路；C03，C04，W03组成高音控制电路；R04为隔离电阻，W01为音量控制器，调节放大器的音量大小，C05为隔直电容，防止后级的TDA2030A直流电位对前级音调电路的影响。
放大电路主要采用TDA2030A，由TDA2030A，R08，R09，C066等组成，电路的放大倍数由R08与R09的比值决定，C06用于稳定TDA2030A的第4脚直流零电位的漂移，但是对音质有一定的影响，C07，R10的作用是防止放大器产生低频自激。
本放大器的负载阻抗为4→16Ω。
三、TDA2030A功放板的电源电路如下图所示，为了保证功放板的音质，电源变压器的输出功率不得低于60W，输出电压为2*15V，滤波电容采用2个3300UF/25V电解电容并联，正负电源共用4个3300UF/25V的电容，两个104的独石电容是高频滤波电容，有利于放大器的音质。
四、装配与调试：工具准备：20W电烙铁一把，最好是可调温的，若需要的话可与站长联系；万用电表一个，尖嘴钳一把，螺丝刀一把，焊锡丝和松香水若干。
准备焊接：焊接时先焊接跳线，再焊接电阻，再焊电容，再焊整流管，再焊电位器，最后焊TDA2030A，焊接TDA2030前须先把TDA2030A用螺丝固定在散热片上，否则在最后装散热片时螺丝很难打进去。
TDA2030A与散热片接触的部分必须涂少量的散热脂，以利散热。
焊接时必须注意焊接质量，对于初学者，可先在废旧的电路板上多练习几次，然后再正式焊接。
五、调试：本功放板调试特别简单，电路板焊好电子元件后，要仔细检查电路板有无焊错的地方，特别要注意有极性的电子零件，如电解电容，桥式整流堆，一旦焊反即有烧毁元器件之险，请特别注意。
