二极管的识别
二极管的识别与检测
复习巩固
1、二极管的结构有几部分组成？画出二极管的图形 符号和文字符号。
a 阳极
（ 正极）
VD
二极管的图形符号与文字符号如图所示。其 中：箭头（红色所示）所指，代表二极管的
k
阴极 （ 负极）
导通方向。
2、说明二极管的重要特性。
二极管的单向导电性： 二极管在正向电压下，处在 导通状态，在反向电压下， 处在截止状态。
10
四、二极管质量检测
1、正常——正向电阻较小，反向电阻无穷大 2、内部短路——正向电阻较小，反向电阻较小 3、内部断路——正向电阻无穷大，反向电阻无穷大
正反向电阻都是无穷大或零则二极 管内部断路或短路。
正反向电阻相差不大为劣质管。
正向电阻
反向电阻
较小
较大
0
0
∞
∞
正向电阻无比接近
好坏判断 好
短路损坏 开路损坏 质量不佳
14
七、作业布置和思考提升
a.操作练习：动手反复练习二极管的极性和好坏判断。 b. 思考提升：用以下电路实验法判断验证二极管的正负极R
(a)
V
＋
2CZ54C H
U
3V
－
R
S
(b)
15
16
二极管单向导电性
教学目标
知识目标
1、观察二极管的外形结构和标志，掌握用其来识别二极管 的极性、结构。 2、能用数字万用表判别二极管的极性与好坏。
技能目标
1、培养学生的动手实践能力。 2、培养学生独立思考、解决问题的能力。 3、培养学生的自我评价、自我总结的能力。
情感目标
1、激发学生的学习兴趣，培养学生严谨治学的态度。 2、培养学生的协作意识、创新意识和进取精神, 3、增进师生间情感交流。

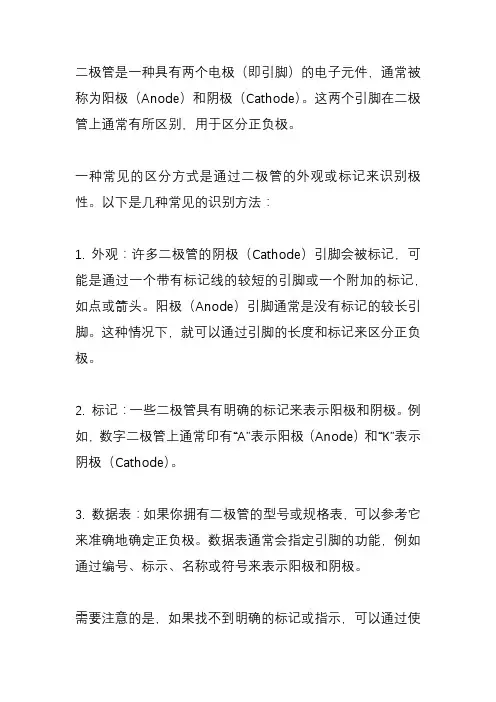

二极管的正负极怎么区分？
二极管是一种具有两个电极（即引脚）的电子元件，通常被称为阳极（Anode）和阴极（Cathode）。
这两个引脚在二极管上通常有所区别，用于区分正负极。
一种常见的区分方式是通过二极管的外观或标记来识别极性。
以下是几种常见的识别方法：
1. 外观：许多二极管的阴极（Cathode）引脚会被标记，可能是通过一个带有标记线的较短的引脚或一个附加的标记，如点或箭头。
阳极（Anode）引脚通常是没有标记的较长引脚。
这种情况下，就可以通过引脚的长度和标记来区分正负极。
2. 标记：一些二极管具有明确的标记来表示阳极和阴极。
例如，数字二极管上通常印有“A”表示阳极（Anode）和“K”表示阴极（Cathode）。
3. 数据表：如果你拥有二极管的型号或规格表，可以参考它来准确地确定正负极。
数据表通常会指定引脚的功能，例如通过编号、标示、名称或符号来表示阳极和阴极。
需要注意的是，如果找不到明确的标记或指示，可以通过使
用万用表的二极管测试功能来确认正负极。
在二极管的导通测试中，顺向导通的引脚是阳极（Anode），反向导通的引脚是阴极（Cathode）。
在使用二极管时，正确识别正负极是非常重要的，因为二极管仅在特定的极性下才能工作正常，并且可能被反向偏置时会损坏。
因此，请务必在使用二极管时确认正负极的正确性。
二极管的识别与检测通用课件
目录
• 二极管基础知识 • 二极管的识别 • 二极管的检测 • 二极管使用注意事项 • 常见问题解答
01 二极管基础知识
二极管的基本概念
总结词
二极管是一种电子器件，具有单向导电性。
详细描述
二极管是由半导体材料制成的电子器件，它只允许电流在一个方向上流动，而 阻止电流在相反方向流动。这一特性使得二极管在各种电路中有着广泛的应用 。
判断其质量好坏。
开关电路
利用二极管的单向导电性实现开 关作用，控制电路的通断。检测 实例：在开关电路中检测二极管 的正向电阻和反向电阻，判断其
质量好坏。
稳压电路
利用二极管的反向击穿特性实现 稳压作用，保持电路电压稳定。 检测实例：在稳压电路中检测二 极管的反向电阻，判断其质量好
坏。
04 二极管使用注意事项
正确连接
确保二极管的正负极连接 正确，避免极性接反导致 损坏。
避免过流和过压
在应用中要避免超过二极 管的额定电流和电压，以 免造成损坏。
注意温度
在使用过程中，注意二极 管的温度变化，过热可能 影响其性能和寿命。
二极管损坏的原因及处理方法
电压击穿
电流过大
当反向电压超过二极管的反向击穿电压时 ，可能会造成永久性损坏。处理方法：确 保电路中电压不超过二极管承受范围。
二极管在电路中的作用是什么？
要点一
总结词
要点二
详细描述
二极管在电路中主要起整流、稳压、开关和保护等作用。
二极管在电路中的作用多样，它可以作为整流器将交流电 转换为直流电，也可以作为稳压器稳定电路中的电压，还 可以作为开关控制电路的通断状态。此外，在保护电路中 ，二极管可以防止电流倒灌、消除静电等。因此，二极管 在电路中具有重要的作用。
肖特基二极管识别方法
肖特基二极管识别方法
1.正向电压低：肖特基二极管具有较低的正向电压降，通常为0.2-0.5V，可以在低电压下工作。
2.反向电容大：肖特基二极管的反向电容较大，需要特别注意在高频电路中的应用。
3.开关速度快：肖特基二极管具有快速的开关特性，可以用于高频应用中。
4.导通时压降小：肖特基二极管在导通时具有较小的压降，可以减小功耗。
5.抗压承受能力弱：肖特基二极管的抗压承受能力较弱，需要注意在高电压应用中的使用。
1.外观识别法：通过观察二极管的外观特征，通常肖特基二极管的封装较小，类似于普通的小功率二极管。
但是，具体的外观特征可能因不同厂家而有所差异，需要参考厂家提供的规格书进行确认。
2.参数查询法：通过查询二极管的规格书或者厂家提供的相关数据手册，查找二极管的具体型号。
在查询时，需要注意查找肖特基二极管的特殊参数，如正向电压降等。
3.示波器测量法：利用示波器测量二极管的正常工作波形。
通常肖特基二极管的导通电压较低，正常工作时波形应该呈现较小的压降，与普通二极管的波形有所区别。
4.二极管测试仪测量法：利用二极管测试仪对二极管进行测试，判断其导通电压和反向电流等参数。
肖特基二极管的导通电压一般较低，反向电流较小。
通过测量这些参数，可以初步判断二极管的类型。
总之，肖特基二极管可以通过外观、参数查询、示波器测量以及二极管测试仪等多种方法进行识别。
在实际应用中，仍需要结合具体的电路和实验条件，合理选择和使用肖特基二极管，以确保电路的正常工作。
1任务一 二极管识别及质量好坏的判断
任务一二极管的识别质量好坏的判断一、元器件表。
二、实验步骤。
1.普通二极管的测量（1）观察法从外观上看，二极管两端中有一端会有白色或黑色的一圈对应的引脚的负极（阴极），另一引脚为正极。
（2）机械万用表检测原理：二极管本质为一个PN结，利用其单向导电性，其正反电阻值相差很大判断二极管的质量好坏。
①选择欧姆档R×100或R×1K挡位，万用表表笔分别与二极管的两个极相连，测出两个电阻值，得到电阻较小时，与黑表笔相连的引脚为二极管的正极，另一个则为负极，这是好管。
①若正反向电阻都很小，说明二极管内部短路；若测得正反向电阻都很大，则说明二极管内部开路，这两种情况都属于二极管质量不好，不能使用。
2.发光二极管的测量（1）观察法：从外观上看，发光二极管的长引脚为正极，短引脚为负极。
（2）机械万用表检测①用万用表检测发光二极管时，必须使用R×10K挡。
因为发光二极管的管压降为2V左右，而万用表R×1K及以下各电阻挡表内电池仅为1.5V，低于管压降，无论正、反向接入，发光二极管都不可能导通，也就无法检测。
②用R×10K挡时表内接有15V（有些万用表为9V）高压电池，所以可以用来检测发光二极管。
测量时二极管应置于暗处，同时测量时间要短。
③如果无论正向接入还是反向接入，表针都偏转到头或都不动，则说明该发光二极管已损坏。
使用仪器设备测量。
用指针式万用表测量二极管的正反向电阻阻值（单位：kΩ），识别二极管极性并判断质量好坏，并把测得的数据填写在下表中。
操作技能考核表考官签名：_____________年月日操作技能考试考官记录表、评分表考官签名：_____________年月日。
二极管的识别与检测教案
二极管的识别与检测教案一、教学内容1. 二极管的性质与分类2. 二极管的符号与工作原理3. 二极管的检测方法及应用二、教学目标1. 让学生理解并掌握二极管的性质、分类、符号及工作原理。
2. 使学生学会使用万用表检测二极管的方法。
3. 培养学生的实际操作能力，提高学生解决实际问题的能力。
三、教学难点与重点1. 教学重点：二极管的性质、分类、符号、工作原理以及检测方法。
2. 教学难点：二极管的工作原理及检测方法。
四、教具与学具准备1. 教具：二极管实物、PPT、万用表。
2. 学具：二极管、万用表、实验板。
五、教学过程1. 导入新课通过展示一些日常生活中的电子设备，如电视、电脑等，引导学生思考这些设备中都使用了哪些电子元件，进而引出本节课的主角——二极管。
2. 理论知识讲解（1）二极管的性质与分类利用PPT展示二极管的性质、分类及符号，同时结合实物进行讲解。
（2）二极管的工作原理通过动画演示二极管的工作原理，让学生更直观地理解。
3. 实践操作（1）二极管的检测方法介绍万用表的使用方法，并现场演示如何检测二极管。
（2）学生分组实验学生分组进行实验，动手检测二极管，教师巡回指导。
六、板书设计1. 二极管的性质与分类2. 二极管的符号与工作原理3. 二极管的检测方法七、作业设计1. 作业题目：（1）简述二极管的性质、分类及符号。
（2）阐述二极管的工作原理。
（3）使用万用表检测二极管，并记录检测结果。
2. 答案：（1）二极管具有单向导通的性质，分类有硅二极管、锗二极管等，符号为三角形。
（2）二极管的工作原理是利用PN结的单向导通特性。
（3）略。
八、课后反思及拓展延伸1. 课后反思：本节课通过理论与实践相结合的方式，让学生掌握了二极管的知识。
但在实践操作环节，部分学生操作不够熟练，需要加强练习。
2. 拓展延伸：（1）了解二极管在电路中的应用。
（2）学习其他电子元件，如三极管、电容、电阻等。
（3）研究二极管在其他领域，如光电子、光通信等方面的应用。
二极管判断方法
二极管判断方法二极管是一种常用的半导体器件，具有单向导电性。
在电子电路中，二极管广泛应用于整流、调制、检波、稳压等功能。
判断二极管的正负极和性能是电子工程师的基本技能之一。
本文将介绍几种常用的二极管判断方法。
1. 目测法通过观察二极管外壳上的标识，可以初步判断二极管的正负极。
在二极管外壳上，通常有一个标志或者一个环，表示二极管的负极。
同时，还可以通过外壳的颜色来判断，黑色或深色的一端为负极，白色或浅色的一端为正极。
这种方法适用于已知型号的二极管，但对于未知型号的二极管，可能无法准确判断。
2. 万用表法万用表是电子工程师最常用的测试工具之一，可以用来测量电压、电流、电阻等参数。
使用万用表可以准确地判断二极管的正负极和性能。
（1）判断二极管的正负极将万用表调至二极管档（通常为X1K档或X100档），红表笔接二极管的一端，黑表笔接另一端。
此时，万用表会显示一个数值，这个数值反映了二极管的正向电压降。
然后，交换红黑表笔的位置，再次测量。
这次测量的数值应该接近于无穷大，表示二极管处于截止状态。
根据这两个数值，可以判断二极管的正负极：数值较小的一端为正极，数值较大的一端为负极。
（2）判断二极管的性能在判断了二极管的正负极之后，可以使用万用表进一步判断二极管的性能。
将万用表调至二极管档，红表笔接二极管的正极，黑表笔接负极。
此时，万用表显示的数值应该接近于二极管的正向电压降。
然后，交换红黑表笔的位置，再次测量。
这次测量的数值应该接近于无穷大，表示二极管处于截止状态。
如果这两个数值相差较大，说明二极管的性能较差；如果这两个数值相差较小，说明二极管的性能较好。
3. 示波器法示波器是一种可以观察电压波形变化的工具，也可以用来检测二极管的性能。
将示波器的探头分别接在二极管的两端，观察示波器上的波形。
如果波形正常，说明二极管工作正常；如果波形异常，说明二极管可能存在问题。
这种方法适用于对二极管性能要求较高的场合。
4. 热敏电阻法热敏电阻是一种对温度敏感的电阻元件，其阻值随温度的变化而变化。
整流二极管识别方法
整流二极管识别方法
整流二极管是一种常见的电子元件，用于将交流电转换成直流电。
在电子电路中，正确识别整流二极管是非常重要的。
下面介绍几种常见的整流二极管识别方法。
1. 外观标记识别法：大多数整流二极管都会在其外观上标有型号、品牌或其他
标志。
通过仔细观察整流二极管的外观，可以找到这些标记，并与相关的电子元件手册进行对比，以确定其型号和规格。
2. 区别正反极性法：整流二极管是一种具有极性的元件，其中一个端口被称为“阳极”，另一个端口被称为“阴极”。
通过观察整流二极管的引脚和标记，可以确定
它的极性。
一般来说，整流二极管的阳极引脚较长，阴极引脚较短。
但也有一些整流二极管的引脚长度相同，此时可以通过其他标识区分正反极性，例如利用阴极端口上的标记。
3. 使用万用表进行测试法：使用万用表进行电阻测量，可以帮助识别整流二极管。
在这种方法中，将万用表调至电阻测量模式，并将测量探头分别连接到整流二极管的两个引脚上。
如果电阻测量显示的数值非常高（无穷大或接近无穷大），则表明这是一个正常的二极管。
如果电阻测量显示一个较小的数值，表明整流二极管可能损坏或逆向导通。
以上是几种常见的整流二极管识别方法。
在进行整流二极管的识别时，我们应
该结合多种方法进行判断，以确保准确性。
通过正确识别整流二极管，我们可以更好地理解和应用它们在电子电路中的作用。
二极管管脚的识别和判断
二极管管脚的识别和判断
二极管是电子电路中常用的半导体器件之一，其内部基本结构就是一个PN结，因此二极管具有单向导电性。
在电子电路中，二极管具有整流、钳位、续流等作用，应用非常广泛。
二极管与P区相连的管脚称为正极（阳极），与N区相连的管脚称为负极（阴极），使用时准确识别和判断管脚的正负是工程技术人员的必备基本技能。
1、通过标记识别
大部分二极管在一个管脚测涂有颜色标记（图一），涂有标记的一侧管脚是二极管的负极（阴极），另一侧则为正极（阳极）。
图一
2、通过万用表测量判断
将万用表调整到欧姆（ ）档，首先用红黑表笔任意测量两管脚的阻值，然后将两表笔对调再测阻值（如图二）。
两个数值差值越大，说明二极管的性能越好
图二
利用万用表判断管脚正负时，指针式万用表和数字式万用表是有区别的。
两种表都是显示小数值是说明二极管导通，对于指针式表来说，此时黑表笔接触的应为二极管正极（阳极）；对于数字式表来说，此时红表笔接触的应为二极管正极（阳极）。
二极管的识别
2、二极管的识别
应用；
（https://tv.sohu.c om/v/cGwvNjk1MTA0MS 83MTQxNDc0OS5zaHRtb A==.html）
3、教会学生画稳压二极管、发光二极管与光电二极管符号。
推荐一名同学起
来展示结果。
观看视频，知
道哪个二极管用
在什么地方。
画稳压二极
管、发光二极管与
光电二极管符号。
知道小小二极
管在生活中有
很大的作用。
为以后读
图做准备。
任务三
目测法判别二极
管正负极：
请同学们看手中
的二极管，认真观察，
猜一猜哪端管脚是正
极，哪端是负极。
目测法判断方法。
1、仔细观察，
判断出极性，做好
记录，判断完成后
举手示意。
2、展示学习
情况，说说自己是
如何判断的？
通过实物
的分析讲解，学
生易理解、易懂
总结学生总结，教师补总结内容，进先自评，再。
整流二极管识别方法
整流二极管识别方法整流二极管（Rectifier Diode）是一种用于将交流信号转化为直流信号的重要电子元器件。
由于整流二极管有一定的特殊结构和工作特性，因此需要特殊方法来对其进行识别。
整流二极管的外观通常为小型玻璃管。
在管身上通常有标识，包括相关的电性能指标、型号和生产厂商等信息。
通过细心观察和比对这些标识，我们可以初步识别整流二极管的品牌和型号。
然而，这些标识通常很小，并且可能会因时间的推移而磨损或掉落，使识别变得困难。
因此，还需要依靠其他方法来进一步识别整流二极管。
一种常用的方法是使用万用表。
通过测量整流二极管的电性能指标，我们可以识别它的型号并确定其特性。
在使用这种方法时，需要注意以下几点：首先，需要将万用表调整到适当的测量范围。
对于大多数情况，选择电阻测量范围即可。
接下来，将整流二极管的两个引脚连接到万用表的黑色测试插头上。
通常，整流二极管的一端被标记为阳极（Anode），另一端被标记为阴极（Cathode）。
通常，整流二极管的阴极会通过一个黑色的斜线或箭头来标注。
然后，选择万用表测量电阻（或二极管测试）模式，并将表笔连接到整流二极管的两个引脚上。
如果整流二极管正常，那么在正向电阻（或二极管导通）模式下，万用表应该显示一个较小的电阻值（通常在几个欧姆到几百个欧姆之间），在反向电阻模式下，万用表应该显示一个很大的电阻值（通常在几百个千欧到几千兆欧之间）。
最后，根据测量结果和常见整流二极管的电特性，可以初步判断整流二极管的类型。
例如，在正向电阻模式下显示的电阻较小的整流二极管很可能是硅整流二极管，而在反向电阻模式下显示的电阻较大的整流二极管很可能是硅整流二极管或肖特基二极管。
当然，以上方法只是识别整流二极管的方法之一，但在实际应用中可行性较强。
值得注意的是，使用万用表测量整流二极管时应避免施加过高的电压或电流，以防止损坏整流二极管。
总之，通过观察外观标识和使用万用表测量电性能指标，我们可以较为准确地识别整流二极管的品牌和型号。
实验三：二极管识别
巩固练习
1、如果二极管使用*1K测量其正反向阻值为1K欧姆，50K欧 姆，那么此二极管为（ )
A 、硅管
B 、 锗管
C 、击穿 D 、 性能不良
2、某二极管测得其阻值为无穷大，则可判定与其红表笔相接 的为管子的负极极。 （ ）
3、要测量1N4007二极管的正反向电阻，应选用万用表欧姆 档位（ ）
A 、R*1 B 、R*10 C 、R*100 D 、 R*10K
课堂练习
1、有一锗二极管正反向电阻均接近于零，表明该二极管 已 ，又有一硅二极管正反向电阻接近于无 穷大，表明该二极管已 。 2、硅二极管的正向电阻 于锗二极管的正向电阻 3、在测量二极管反向电阻时，若用两手把管脚捏紧，电 阻值将会（ ） Ａ．变大 Ｂ．变小 Ｃ．不变化 4、某二极管测得其阻值为无穷大，则可判定与其红表笔 相接的为管子的负极极。 （ ）
1、二极管的正向电阻值为几百欧至几千欧，反向电阻值几十千欧至几百千欧 ，同种材料的正反向电阻相差越大其单向导电性能越好。阻值小的那次黑表笔 接的为正极。 2、如果两次测量的阻值都很大，说明二极管内部已经断路 3、 用万用表测量二极管的正、反向电阻时，如果两次测量的 阻值都很小，说明二极管已经击穿 4、两次测量的阻值相差不大，说明二极管性能欠佳 5、锗材料二极管的正向电阻值为几百欧姆至1kΩ左右，反向电阻值为几 十KΩ-300KΩ左右。硅材料二极管的电阻值为5 kΩ左右，反向电阻值为 500KΩ---∞（无穷大）。锗管PN结的正向电阻在1.6KΩ左右，反向电阻 在500KΩ左右；硅管P-N结的正向电阻在5-7KΩ间，反向电阻是表针不 动。
测量与分析
思考：
1、为什么测量普通二极管时选用R×100或R×1k 而不 用R×10k和R×1呢？
二极管 参数识别
二极管参数识别
二极管参数识别是指通过对二极管进行测试和分析，确定其关键参数的数值，包括正
向电压临界值（VF）、反向电压临界值（VR）、正向电流最大值（IF）、反向电流最大值（IR）等。
以下是一份二极管参数识别的流程和方法：
1. 准备测试设备：使用数字万用表、直流电源和电流限制器等设备。
2. 正向电压临界值（VF）测试：将二极管连接到电源的正极，并将万用表设置为电压测量模式。
从0V开始，不断增加电压，并记录当流经二极管时，电压正好开始稳定的数值，即为VF。
3. 反向电压临界值（VR）测试：将二极管反接到电源，并将万用表设置为电压测量模式。
从0V开始，逐渐增加电压，并记录当电压突破二极管可以承受的最大值时，出现反向击穿的电压值，即为VR。
4. 正向电流最大值（IF）测试：将二极管连接到电源的正极，并将万用表设置为电流测量模式。
逐渐增加电压，同时记录电流值，直到电流达到二极管承受的最大值，即为
IF。
5. 反向电流最大值（IR）测试：将二极管反接到电源，并将万用表设置为电流测量模式。
逐渐增加电压，同时记录电流值，直到电流达到二极管承受的最大值，即为IR。
通过上述测试和记录的数据，可以得到二极管的重要参数，用于对二极管的正常工作
和选型提供参考。
值得注意的是，参数识别的结果受到实验条件和测试设备的精度等因素
的影响，因此建议使用专业测试设备，并在标准实验条件下进行测试，以获得更准确和可
靠的结果。
二极管的识别与检测
变容二极管的检测
1.变容二极管其极性与性能好坏的测量与普通二极管的
测量方法相似，不同之处在于：稳压二极管与变容
二极管的PN结都具有正向电阻小反向电阻大的 特点 .
7. 光敏二极管的外形及特点 光敏二极管是当受到光照射时反向电阻会 随之变化的二极管。随着光照射的增强， 光敏二极管反向电阻由大到小变化，常用 做光电传感器件使用。
闪烁发光二极管 闪烁发光二极管在通电后会时亮时暗闪烁发光，它是将集成电路
（IC）和 二极管制作并封装在一起的。常见的闪烁发光二极管有红、
绿、橙和黄四种，它们的正常工作电压一般为3~5.5V左右。
6. 变容二极管的外形及特点
变容二极管是利用PN结的空间电荷层具有电容特性 的原理制成的特殊二极管。它的特点是结电容随加 到管子上的反向电压大小而变化。人们利用变容二 极管的这种特性取代可变电容器的功能。
判断出检波二极管的质量好坏与极性。 首先，把万用表置于电阻“R×100”或“R×1k”档。 测量判断的依据：二极管的正向电阻小，反向电阻 大。测量的结果：两次阻值都很大，二极管断路。 两次阻值都很小，二极管短路。
3.稳压二极管的外形及特点
稳压二极管国外又称齐纳二极管，它是利用硅二极管的 反向击穿特性（雪崩现象）来稳定直流电压的，根据击 穿电压来决定稳压值，在电路上应用时一定要串联限流 电阻，不能让二极管击穿后电流无限增大，否则二极管 将立即被烧毁稳压二极管是加反向偏压的。
5. 发光二极管的外形及特点
发光二极管（LED）是除了具有普通二极管的单向导电特性之外，还 可以将电能转化为光能的器件。给发光二极管外加正向电压时，它处 于导通状态，当正向电流流过管芯时，发光二极管就会发光，将电能 转化成光能。常见的发光二极管发光颜色有红色、黄色、绿色、橙色、
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二极管正负极判定？
一：普通二极管有色端标识一极为负极；
二：发光二极管长脚为正，短脚为负。
如果脚一样长，发光二极管里面的大点是负极，小的是正极。
有的发光二极管带有一个小平面，靠近小平面的一根引线为负极。
万用表中：红笔接“+”，黑笔接“-”；在测发光二极管时，低阻挡测不出来，可用RX10K 档测，两表笔接触二极管的两级。
如果电阻较小，黑表笔所接的是正极，电阻较大，黑表笔所接的是负极。
发光二极管，若与TTL组件相连使用时，一般需串接一个470R的降压电阻，以防器件的损坏。
三：晶体二极管
晶体二极管由一个PN结，两条电极引线和管壳构成。
在PN结的两侧用导线引出加以封装，就是晶体二极管。
晶体二极管的字母符号为V。
PN结的导通方向是从P型半导体到N型半导体，即P到N导通（P为正极，N为负极）。
PN结正向导通，反向截至，具有单相导电的特性。
二极管封装及其方向如下图示：
印制板中通过PCB板上丝印来判别二极管方向的方法总结如下：通常情况下：
1.有缺口的一端为负极；
2.有横杠的一端为负极；
3.有白色双杠的一端为负极；
4.三角形箭头方向的一端为负极；
5.插件二极管丝印小圆一端是负极，大圆是正极。
在立式焊接的情况下原件本体在正极圈里
6.插件发光二极管方孔为第一脚为正极；。
