变压器中性点接地装置隔离开关避雷器技术要求
DNGC-110220中性点成套保护装置说明书-山东泰开变压器有限
DNGC-110/220变压器中性点成套保护装置说明书泰开电力设备有限公司Shandong Taikai Power Equipment Co. ,Ltd一、产品简介DNGC-110/220型中性点成套保护装置由隔离开关、放电间隙、避雷器等中性点附件设备组成。
用于110KV和220KV电力变压器中性点，以实现变压器中性点接地运行和不接地运行两种不同的运行方式。
该装置在变压器中性点出现雷电过电压、操作过电压和暂时过电压时起到对变压器的保护作用。
当系统发生单相接地故障及开关单相合闸过程中，水平棒间隙不应放电动作；当系统失地，且出现系统非单相运行或谐振故障时，水平棒间隙可靠动作。
避雷器起到雷电过电压保护，保护变压器中性点绝缘及线端设备的绝缘，防止避雷器因通流容量不够发生爆炸，损坏主变压器及附近设备。
组合间隙的配合特性是：在雷电过电压作用时，避雷器动作，间隙不动作；在内部过电压作用时，避雷器不动作，间隙动作。
二、产品型号说明三、产品特点1、成套保护装置整体性强，现场组装快捷方便。
2、棒间隙为独立部件，选用不锈钢材质，间隙距离易于调整。
3、支架采用热镀锌钢支架结构，结构牢固、防腐。
4、手动机构采用CS17系列完善化人力机构，配不锈钢箱体，操作轻便省力，整体结构密封好，防水、防尘、防锈蚀，并可供用户方便挂锁。
5、电动机构采用CJTK电动机构，采用不锈钢箱体，外型美观，具有良好的防尘、防水、防锈蚀能力，可同时满足多种联锁性能。
二次元件均采用国内名优企业的优质产品。
6.成套保护装置由于注重以上细节，品质优良、性能可靠，为变压器中性点成套保护装置用户首选。
四、产品技术参数五、安装与调试※ 注意：由于本装置在现场可以有多种安装布置方式，下面的条文在不同的情况下适用于不同的布置方式。
为了更好的理解，在查阅本说明书安装图时，请您务必结合我公司提供的安装图。
1、安装前确定出厂资料（包含产品合格证、安装使用说明书、发货清单）是否齐全。
110～220kV变压器中性点保护间隙距离计算选择
110～220kV变压器中性点保护间隙距离计算选择发布时间：2023-04-28T03:53:58.669Z 来源：《工程建设标准化》2023年1期1月作者：徐衍超1,罗晓波2 [导读] 根据过电压及绝缘配合要求，总结110～220kV变压器中性点保护间隙的整定计算原则，根据目前电力系统实际情况，徐衍超1,罗晓波2(1.金风低碳能源设计研究院（成都）有限公司，四川成都 610041)摘要：根据过电压及绝缘配合要求，总结110～220kV变压器中性点保护间隙的整定计算原则，根据目前电力系统实际情况，计算110～220kV变压器中性点保护间隙可调范围值，并提出保护间隙可调范围通用设计值，以供设计单位及中性点设备厂家参考。
关键词：变压器中心点保护间隙；棒间隙距离；过电压及绝缘配合中图分类号：0 引言电力系统中110～220kV变压器中性点可采用直接接地方式，部分变压器中性点根据运行要求也可采用不接地方式。
为防止在有效接地系统中偶然出现局部不接地系统，并产生较高工频过电压损害变压器中性点绝缘，110～220kV不接地变压器的中性点应采用水平布置的棒间隙保护，当因接地故障形成局部不接地系统时，该间隙应动作。
当系统以有效接地系统方式运行发生单相接地故障时，该间隙不应动作。
该间隙距离还应兼顾雷电过电压下保护变压器中性点标准分级绝缘的要求。
保护间隙虽有限制过电压的能力，但其熄弧能力差，实际工程中常采用在保护间隙旁边并联金属氧化物避雷器，避雷器作为雷电冲击过电压主保护，保护间隙为后备保护。
另外，保护间隙的工频击穿电压还应与避雷器持续运行电压配合，以免避雷器长时间运行在中性点工频过电压下而被损坏。
1 变压器中性点过电压110～220kV变压器中性点采用经隔离开关接地，并配置与隔离开关并联的中性点避雷器及放电间隙，其典型电气接线示意见图1。
当中性点隔离开关处于合闸位置时，变压器中性点为直接接地；当中性点隔离开关处于分闸位置时，变压器中性点为经棒间隙接地。

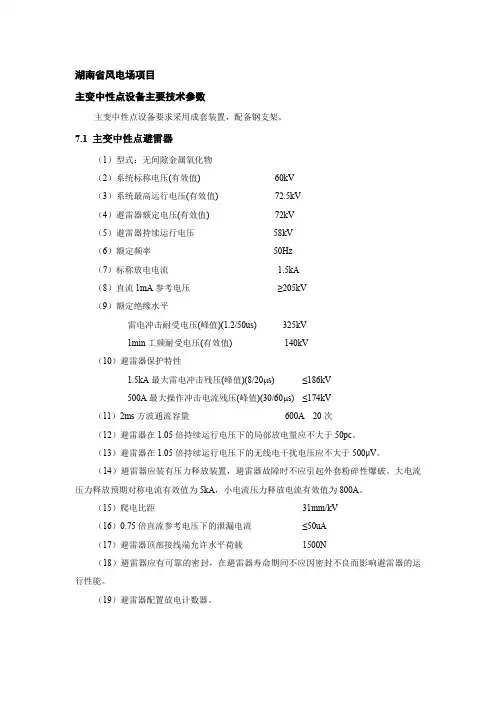

主变中性点设备主要技术参数
湖南省风电场项目主变中性点设备主要技术参数主变中性点设备要求采用成套装置，配备钢支架。
7.1 主变中性点避雷器（1）型式：无间隙金属氧化物（2）系统标称电压(有效值) 60kV（3）系统最高运行电压(有效值) 72.5kV（4）避雷器额定电压(有效值) 72kV（5）避雷器持续运行电压58kV（6）额定频率50Hz（7）标称放电电流 1.5kA（8）直流1mA参考电压≥205kV（9）额定绝缘水平雷电冲击耐受电压(峰值)(1.2/50us) 325kV1min工频耐受电压(有效值) 140kV（10）避雷器保护特性1.5kA最大雷电冲击残压(峰值)(8/20μs) ≤186kV500A最大操作冲击电流残压(峰值)(30/60μs) ≤174kV（11）2ms方波通流容量600A 20次（12）避雷器在1.05倍持续运行电压下的局部放电量应不大于50pc。
（13）避雷器在1.05倍持续运行电压下的无线电干扰电压应不大于500μV。
（14）避雷器应装有压力释放装置，避雷器故障时不应引起外套粉碎性爆破。
大电流压力释放预期对称电流有效值为5kA，小电流压力释放电流有效值为800A。
（15）爬电比距31mm/kV（16）0.75倍直流参考电压下的泄漏电流≤50uA（17）避雷器顶部接线端允许水平荷载1500N（18）避雷器应有可靠的密封，在避雷器寿命期间不应因密封不良而影响避雷器的运行性能。
（19）避雷器配置放电计数器。
7.2 主变中性点单极隔离开关（1）额定电压： 60kV（2）最高运行电压： 72.5kV（3）额定电流630A（4）额定频率50Hz（5）额定峰值耐受电流50kA（6）额定短时耐受电流31.5kA(4s)（7）绝缘水平1min工频耐压(有效值) 140kV雷电冲击耐压(峰值)(1.2/50us) 325kV（8）爬电比距31mm/kV（9）接线端额定静压力1500N（10）操动机构型式：电动、手动额定操作电压交流：380/220V±15%，50Hz±5%（11）在不调整、维修和更换部件情况下，机械寿命≥2000次（12）隔离开关瓷瓶与法兰胶合处应涂防水硅胶，瓷瓶上应有不可磨损的厂家标识和质量合格标志，并提供探伤试验报告。
主变中性点设备主要技术参数
主变中性点设备主要技术参数湖南省风电场项⽬主变中性点设备主要技术参数主变中性点设备要求采⽤成套装置，配备钢⽀架。
7.1 主变中性点避雷器（1）型式：⽆间隙⾦属氧化物（2）系统标称电压(有效值) 60kV（3）系统最⾼运⾏电压(有效值) 72.5kV（4）避雷器额定电压(有效值) 72kV（5）避雷器持续运⾏电压58kV（6）额定频率50Hz（7）标称放电电流 1.5kA（8）直流1mA参考电压≥205kV（9）额定绝缘⽔平雷电冲击耐受电压(峰值)(1.2/50us) 325kV1min⼯频耐受电压(有效值) 140kV（10）避雷器保护特性1.5kA最⼤雷电冲击残压(峰值)(8/20µs) ≤186kV500A最⼤操作冲击电流残压(峰值)(30/60µs) ≤174kV（11）2ms⽅波通流容量600A 20次（12）避雷器在1.05倍持续运⾏电压下的局部放电量应不⼤于50pc。
（13）避雷器在1.05倍持续运⾏电压下的⽆线电⼲扰电压应不⼤于500µV。
（14）避雷器应装有压⼒释放装置，避雷器故障时不应引起外套粉碎性爆破。
⼤电流压⼒释放预期对称电流有效值为5kA，⼩电流压⼒释放电流有效值为800A。
（15）爬电⽐距31mm/kV（16）0.75倍直流参考电压下的泄漏电流≤50uA（17）避雷器顶部接线端允许⽔平荷载1500N（18）避雷器应有可靠的密封，在避雷器寿命期间不应因密封不良⽽影响避雷器的运⾏性能。
（19）避雷器配置放电计数器。
7.2 主变中性点单极隔离开关（1）额定电压： 60kV（2）最⾼运⾏电压： 72.5kV（3）额定电流630A（4）额定频率50Hz（5）额定峰值耐受电流50kA（6）额定短时耐受电流31.5kA(4s)（7）绝缘⽔平1min⼯频耐压(有效值) 140kV雷电冲击耐压(峰值)(1.2/50us) 325kV（8）爬电⽐距31mm/kV（9）接线端额定静压⼒1500N（10）操动机构型式：电动、⼿动额定操作电压交流：380/220V±15%，50Hz±5%（11）在不调整、维修和更换部件情况下，机械寿命≥2000次（12）隔离开关瓷瓶与法兰胶合处应涂防⽔硅胶，瓷瓶上应有不可磨损的⼚家标识和质量合格标志，并提供探伤试验报告。
主变220kv系统中性点接地保护成套设备
主变220kv系统中性点间隙保护成套设备AL-JXB-220KV/D
220kv主变中性点间隙保护成套装置配置方案如下：
1、保护间隙
2、保护间隙+隔离开关GW13型/GW8型组合方案
3、保护间隙+隔离开关GW13型/GW8型+避雷器Y1.5-144/320组合方案
AL-JXB型变压器中性点间隙接地保护装置集隔离开关、氧化锌避雷器、放电间隙和电流互感器等电气设备于一体的成套设备，具有体积小，安装调试方便，可靠性高的特点。
保定奥兰电气科技有限责任公司为专业生产厂家，技术力量雄厚，售前的技术交流咨询可随时到位。
售后的安装技术指导可按用户要求及时进行。
紧凑型方案，一般只在安装空间受限制或要求降低成本的情况下采用，通常不作为优先推荐。
隔离开关也可以使用GW8系列，但考虑到设备的可靠和安装的方便，一般建议使用GW13系列。
除了推荐的配置方案，奥兰电气公司所设计的安装架尺寸也应作为标准尺寸推荐。
如果订购的设备更改了标准设计的尺寸，则需要考虑生产周期增加导致供货期延长的问题。
隔离开关断开时，变压器中性点通过变压器中性点保护间隙并联避雷器接地。
变压器在中性点非直接接地的状态下运行。
变压器110kV中性点成套装置(带避雷器)专用技术规范标准[详]
![变压器110kV中性点成套装置(带避雷器)专用技术规范标准[详]](https://img.taocdn.com/s3/m/43a4bed681c758f5f61f67ab.png)
国家电网公司集中规模招标采购福建省电力有限公司福建省永安市供电有限公司永安公司110kV西门变#1主变改造变压器110kV中性点成套装置（带避雷器）专用技术规范招标文件（技术规范专用部分）设计单位：福建省电力有限公司三明电业局2011年12月14日1.110kV中性点成套装置标准技术参数表投标人应认真逐项填写标准技术参数表中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。
如有差异，请填写投标人技术偏差表。
注 1. 项目单位对标准技术参数表中参数有差异时，可在项目需求部分的项目单位技术差异表中给出，投标人应对该差异表响应。
差异表与标准技术参数表中参数不同时，以差异表给出的参数为准。
2. 若污秽等级大于Ⅲ级时，本表中的相关参数应做相应修正。
3. 若海拔高度大于1000m时，本表中的相关参数应做相应修正。
2.单台（套）设备组部件配置表3.必备的备品备件、专用工具和仪器仪表供货表4.卖方提交的须经确认的图纸资料及其接收单位5.工程概况6.使用条件注表中“招标人要求值”为正常使用条件，超出此值时为特殊使用条件，项目单位可根据工程实际使用条件进行修改。
7.项目单位要求的技术参数表8.项目单位技术差异表（通用技术规范部分）项目单位原则上不能改动通用部分条款及专用部分固化的参数。
根据工程使用条件，当污秽等级、海拔高度等与标准技术参数表有差异或对通用部分条款有差异时，应逐项在项目单位技术差异表中列出，并以差异表给出的参数为准。
投标人应对项目单位技术差异表的技术参数进行确认。
9.投标人技术偏差表投标人提供的产品技术规范应与本招标文件中规定的要求一致。
若有偏差投标人应如实、认真地填写偏差值；若无技术偏差则视为完全满足本技术规范的要求，且在投标人技术偏差表中填写“无偏差”。
10.销售及运行业绩表11.主要组部件材料表12.推荐的备品备件、专用工具和仪器仪表供货表（投标人填写）13.最终用户的使用情况证明注：使用情况证明需有投运前后的测试数据14.投标人提供的试验检测报告表15.投标人提供的鉴定证书表16.项目单位技术差异表见附件:项目单位技术差异表.docx。
变压器防雷接地标准
变压器防雷接地标准变压器在电力系统中扮演着至关重要的角色，它们用于改变电压的大小，以便在输电过程中能够有效地传输电能。
然而，由于电力系统所处的环境和条件的复杂性，变压器往往会受到雷击的影响，因此需要采取一定的防雷措施，其中接地标准就显得尤为重要。
首先，变压器的防雷接地标准需要符合国家规定的相关标准，比如《变压器防雷接地技术规范》（GB 50150-2006）等文件。
这些标准规定了变压器防雷接地的具体要求，包括接地电阻的要求、接地装置的选用、接地导体的敷设等方面。
只有严格按照这些标准进行设计和施工，才能保证变压器在雷电天气下的安全运行。
其次，变压器防雷接地标准需要考虑到实际的使用环境和条件。
不同地区的雷电活动频率和强度都有所不同，因此在设计防雷接地系统时，需要根据当地的气候条件和雷电活动情况进行合理的选择和设计。
同时，还需要考虑到变压器所处的地理位置、土壤电阻率、接地极的数量和布局等因素，以确保接地系统的有效性和可靠性。
此外，变压器防雷接地标准还需要注重接地系统的维护和检测。
接地系统一旦建成投运，就需要定期进行检测和维护，以确保其良好的接地状态。
定期测量接地电阻，及时清除接地装置周围的杂草和杂物，保证接地导体的通畅性，都是非常重要的工作。
只有做好了这些工作，才能保证变压器在雷电天气下的安全运行。
总的来说，变压器防雷接地标准是保证变压器在雷电天气下安全运行的重要保障。
只有严格按照国家规定的标准进行设计、施工和维护，才能有效地保护变压器免受雷击的影响，确保电力系统的安全稳定运行。
因此，在变压器的设计、建设和运行过程中，必须高度重视防雷接地标准的执行，确保其符合国家规定并能够满足实际的使用需求。
变电站防雷设计标准
变电站防雷设计标准如下：
避雷针的使用：在变电站的建筑、变压器、电缆的周围都需要安装避雷针，避雷针的高度要超过被保护目标的高度。
接地网的设计：合理的接地设计可将雷击所带来的电流引导到地下，减小建筑物的损坏，同时还要保证稳定且足够的接地电阻。
避雷器的选择：针对变电站中的各个电气设备，应根据其等级和功能选择适合的避雷器，保证其对雷击的防范作用。
外壳和屏蔽的设计：采用防雷的材料制作建筑的外壳和各个电器设备的套管和外壳，起到屏蔽和消散雷击的作用。
防雷触媒的使用：可在变电站电缆附近的山地上设置防雷触媒，其作用是加强地面静电场的增强，吸收大量的闪电。
避雷引线的设置：设置避雷引线可以有效的分散雷电的电荷，降低雷击发生的可能性。
建筑物的设计：建筑物的设计应考虑到其在雷电天气下的安全系数，如建筑物不应是细长型或高耸而无抗风性质的建筑物。
高压配电装置设计技术规章DL-T-5352
前言本标准是根据《国家发展改革委办公厅关于印发2006年行业标准项目计划的通知》(发改办工业【2006] 1093号)的安排对SDJ 5-1985《高压配电装置设计技术规程》的修订。
原水利电力部颁发的SDJ5 -1985《高压配电装置设计技术规程》自实施以来，在电力工程配电装置的设计选型、设备布置中起到了重要的指导作用，为发电厂、变电站配电装置的设计、优化、创新提供了科学的技术依据。
随着国内外电气技术和电力建设的发展，各种新技术、新产品和新设备在配电装置中的应用以及我国能源政策的进一步修订，SDJ 5-1985中制定的设计标准及部分条款已不能适应技术发展的要求和电力行业发展的需要。
本次修订工作，是根据当前国家的技术、经济政策，结合近20年来电力工程建设和运行经验进行的。
与SDJ 5-1985相比，除保留了其适用的条文外，还补充增加了以下内容:1) 使用范围;2) 引用标准;3) 环境条件;4) 气体绝缘金属封闭开关设备(GIS)的使用范围及规定;5) 变压器及其他带油电气设各防火要求。
6) 配电装置对建筑物及构筑物的要求;7) 屋内配电装置采光、通风及防风沙、防污秽的要求;8) 屋外配电装置内继电保护小室的防护要求。
本标准实施后代替SDJ5- 19850本标准的附录A、附录B、附录C、附录D和附录E为资料性附录。
本标准由中国电力企业联合会提出。
本标准由电力行业电力规划设计标准化技术委员会归口并负责解释。
本标准主要起草单位:西北电力设计院。
本标准参加起草单位:长江勘测规划设计研究院。
本标准主要起草人:曹永振、张蜂蜜、石凤翔、张晓江、杨月红、穆华宁、杜晓东、伍小艾、阳少华、邵建雄、计绿野、毛永松。
本标准首次发布时间:1985年9月17日;本次为第一次修订。
范围本标准规定了发电厂和变电站新建工程中3kV-500kV高压配电装置设计的基本要求。
本标准适用于发电厂和变电站工程中交流3kV-500kV新建配电装置的设计。
BZB变压器中性点接地保护装置使用说明书 (2)
BZB-110GW13D变压器中性点接地保护装置
一、产品用途
中性点的运行方式不同，其技术特性和工作条件也不同，因而对运行的可靠性、设备绝缘及其保护措施的影响和要求也不一样BZB型变压器中性点接地保护成套装置专用
于110KV、220KV电力变压器中性点，以实现变压器中性点接地运行或不接地运行两种不同的运行方式。
二、使用条件
1、适用于户内、外。
2、环境温度：不低于－40℃，不高于＋55℃；相对湿度：不大于95％（25℃）。
3、海拔高度不超过4000m，超出4000m可根据实际情况特制。
4、地震烈度7度及以下地区；最大风速不超过35m／S。
5、电网频率：58～62Hz（60Hz系统）、48～52Hz（50Hz系统）。
6、安装场所的空气中不应含化学腐蚀气体和蒸气，无爆炸性尘埃。
三、使用须知
1、变压器中性点电流互感器一般装设在变压器出线套管上，不包括在本装置内。
2、订货时应告知变压器额定电压，电流互感器变比，隔离开关额定电流、操作机构形
式，氧化锌避雷器额定电压等参数。
当未具体指定时，将按本说明书技术数据标准配置交货。
3、电流互感器二次侧设0.5／10P两个次级。
供测量保护使用。
不用时应将其短路。
4、连接到变压器中性点的导线截面和型式由用户决定。
制造：上海昌开电器有限公司。
变电站设备之隔离开关
➢ （4）t秒热稳定电流（It）： t秒热稳定电流是指在t秒内，通过
隔离开关使其各部分发热不超过短在时通发过热这允一许电流温后度，的隔最大短路
电流。它是标志隔离开关承受短路离电开流关热不效应应损坏能而力是的能一个重要
参数。
继续正常工作。
➢ （5）动稳定电流（ies）：动稳定电流亦称极限通过电流。动稳 定电流是指隔离开关在合闸位置时，允许通过的短路电流最大 峰值。
二、隔离开关的分类
户内式
按装设地点 户外式
按极数
单极 三极
旋转式 按动作方式 摆动式
插入式
单柱式 按绝缘支柱数目 双柱式
三柱式
手动式 按操动机构 电动式
气动式
按有无接地刀闸
带接地刀闸 不带接地刀闸
220kV双柱水平开启式CR2
220kV三柱水平开启式DR2
KR5双柱折臂伸缩式
PR2单柱垂直开启剪刀式隔离开关
4、 GW7系列户外式隔离开关
静触头 三柱式隔离开关
绝缘支柱
采用三柱 双断口水 平旋转开 启式结构
GW7－220型
导电闸刀 传动装置 底座 操动机构
5、单柱垂直伸缩式户外交流高压隔离开关
导电关节
静触头
导电闸刀 绝缘支柱
传动装置 底座
操动机构
GW10－252型
6、双柱水平伸缩式结构，闸刀水平伸缩，分合状态清晰， 便于巡视。隔离开关制成单极形式，由三个单极组成一台三 相隔离开关。
▪ 4 操动机构：通过手动、电动、 气动、液压向隔离开关的动作 提供能源。
▪ 5支持底座：将导电部分、绝 缘子、传动机构、操动机构等 固定为一体，并使其固定在基 础上。
隔离开关的典型结构
1.户内式隔离开关——GN19系列隔离开关
接地装置施工要求
接地装置施工要求1、线路杆塔接地装置(1)垂直接地体采用L50*5*2500角钢，水平接地体采用-30*4扁钢。
两根垂直接地体的距离不能小于5m。
引出线用φ10*2500的镀锌接地棒。
电杆引下线用GJ-35镀锌钢绞线。
各铁配件接地采用用BLV-16绝缘线，避雷器的引下线采用BLV-35绝缘线。
根居变压器容量的大小及其负荷情况，工作接地线采用BLV-50～90mm2绝缘线。
(2)接地电阻要符合下列规定：①变压器杆、电抗器杆、真空断路器杆、箱变：≤4Ω；②电缆杆、隔离开关杆、避雷器杆：≤10Ω；③跨越杆：≤30Ω。
(3)根据大包沿线的土质情况，先期确定使用垂直接地体的极数为：≤4Ω：4极；≤10Ω：3极；≤30Ω：2极。
个别情况接地电阻达不到要求时做特殊处理。
(4)接地体的埋深不能小于0.6m。
(5)电杆接地引下线布置在大地侧，并偏向横担的安装方向。
(6)接地装置采用焊接的部位，其搭接长度要符合验标的要求。
焊接部位刷黑漆做防腐处理。
(7)变压器杆、电抗器杆、真空断路器杆、箱变的工作接地及保护接地要分开，并从同一接地装置引出。
为避免接地装置断开，其外壳接地与N线相连。
2、站场电力接地装置(1)垂直接地体采用L50*5*2500角钢，水平接地体采用-30*4扁钢。
引出线采用-40*4扁钢与塔体采用螺栓相连。
(2)灯桥及灯塔的接地装置用4极接地极布置成环形，其接地电阻不大于10Ω。
灯桥的每根柱都要接地。
(3)接地引出线不能浇在基础及二次浇筑内，便于拆卸检测。
(4)灯桥及灯塔组立前要先做好接地装置，组立后要马上与接地装置相连。
(5)灯柱柱体接地与PE线相连，不能与N线相连。
在站场最外端的两组灯柱做重复接地，接地电阻不大于10Ω。
(6)配电箱接地当有PE线时，与PE线相连，采用BLV线，截面不小于10mm2。
无PE线时，尽量与塔体或室内的接地装置相连，，采用BLV线，截面不小于10mm2，并做接零保护。
无条件时，要单独敷设接地装置，其接地电阻不小于10Ω。
变压器中性点接地电阻柜工作原理
变压器中性点接地电阻柜工作原理变压器中性点接地电阻柜是电力系统中的重要设备之一，它的工作原理直接影响到电力系统的稳定性和可靠性。
本文将详细介绍变压器中性点接地电阻柜的工作原理。
一、变压器中性点接地电阻柜的基本结构变压器中性点接地电阻柜主要由变压器中性点接地电阻器、隔离开关、电流互感器、避雷器等组成。
其中，变压器中性点接地电阻器是核心部件，用于将中性点电压限制在规定范围内。
二、变压器中性点接地电阻柜的工作原理1、接地电阻器的作用变压器中性点接地电阻器的主要作用是将中性点电压限制在规定范围内。
当电力系统发生单相接地故障时，接地电阻器能够吸收多余的电流，降低中性点的电压，从而保证电力系统的稳定运行。
2、隔离开关的作用隔离开关是变压器中性点接地电阻柜中的重要设备之一，它主要用于隔离中性点电压。
当电力系统发生单相接地故障时，隔离开关能够迅速将中性点电压隔离，保证其他设备的正常运行。
3、电流互感器的作用电流互感器是用来测量中性点电流的设备。
它能够将通过接地电阻器的电流转换成二次电流，以便于监测和管理。
4、避雷器的作用避雷器是用来保护变压器中性点接地电阻柜中的其他设备免受雷电冲击的设备。
当雷电冲击到来时，避雷器能够迅速将雷电引入地下，从而保护其他设备的正常运行。
变压器中性点接地电阻柜的工作原理主要涉及接地电阻器、隔离开关、电流互感器和避雷器等设备的协同工作。
这些设备共同作用，保证了电力系统的稳定性和可靠性。
发电机中性点接地方式分析选择随着电力系统的不断发展，大容量、高电压的发电机被广泛应用在各种工业和商业环境中。
发电机的正常运行与其接地方式密切相关，特别是发电机的中性点接地方式，对于保障发电机的稳定运行以及整个电力系统的稳定性具有重要意义。
本文将就发电机中性点接地方式的选择进行分析。
一、发电机中性点接地方式的种类1、中性点不接地方式这种接地方式是最简单的，也是最常见的。
在这种接地方式下，发电机的中性点与大地之间没有直接的连接。
BZJ变压器中性点接地成套装置说明书
BZJ变压器中性点接地成套装置一、产品概述在1000KV、750KV、500KV、330KV、220KV、110KV电压等级中三相变压器的中性点接地系统，一般称为大电流接地系统；在35KV、10KV、6KV电压等级中三相变压器的中性点可以经过消弧线圈接地、电阻接地或不接地系统，一般称为小电流接地系统。
BZJ型中性点接地保护装置是上海昌开电器有限公司专为220KV、110KV、变压器线圈中性点接地而生产的一种保护装置。
在电力系统故障中，非对称三相故障可以分解出正序分量，负序分量和零序分量，而变压器线圈中性点接地通道就是零序电流途径通道，零序保护装置就是根据零序电压和零序电流大小有选择地切除故障元件。
BZJ型变压器中性点接地保护装置由单相隔离开关、中性点避雷器、电流互感器和放电间隙等元件组成，以实现中性点接地或不接地两种不同的运行方式而设计的，从而避免变压器中性点因受雷电冲击和故障引起电压升高、对变压器绝缘造成损害。
此产品可以广泛应用于电力、冶金、化工、煤炭行业。
二、引用标准GB156-93 标准电压GB/T 1985—89 交流高压隔离开关和接地开关DL/T486 交流高压隔离开关和接地开关订货技术条件DL/T593 高压开关设备的共用订货技术导则DL/T615 交流高压断路器参数选用导则DL/T620 交流电气装置的过电压保护和绝缘配合GB/T 311—1997 高压输变电设备的绝缘配合GB/T 775—1987 绝缘子试验方法GB/T 5582—1993 高压电力设备外绝缘污秽等级GB/T 7354—1987 局部放电测量GB11032—2000 交流无间隙金属氧化物避雷器GB/T 11604—1989高压电器设备天线电干扰测量方法GB/T 16927—1997高电压试验技术GB191-1990 包装储运图示标志GB/T 2900-1989 电工名词术语避雷器DL/T 620-1997 交流电气装置的过电压保护及绝缘配合国电发[2000]589号防止电力生产重大事故的二十五项重点要求三、使用环境条件3.1 安装地点：户外。
资料变压器的各类中性点接地知识
资料变压器的各类中性点接地知识变压器的各类中性点接地知识1、变压器停送电操作时，其中性点为什么一定要接地？答：这主要是为防止过电压损坏被投退变压器而采取的一种措施。
对一侧有电源的受电变压器，当其断路器非全相断、合时，若其中性点不接地有以下危险：（1）变压器电源侧中性对地电压最大可达相电压，这可能损坏变压器绝缘。
（2）当变压器高、低压绕组之间有电容，这种电容会造成高压对低压的“传递过电压”。
（3）当变压器高低压绕组之间电容耦合，低压侧会有电压达到谐振条件时，可能会出现谐振过电压，损坏绝缘。
对于低压侧有电源的送电变压器：（1）由于低压侧有电源，在并入系统前，变压器高压侧发生单相接地，若中性点未接地，则其中性点对地电压将是相电压，这可能损坏变压器绝缘。
（2）非全相并入系统时，在一相与系统相连时，由于发电机和系统的频率不同，变压器中性点又未接地，该变压器中性点对地电压最高将是二倍相电压，未合相的电压最高可达2.73倍相电压，将造成绝缘损坏事故。
为什么变压器停送电时中性点必须接地?我国110KV以上系统大多是中性点直接接地系统，其主变中性点有接地刀闸，为保障保护装置的灵敏度，主变中性点接地刀闸在运行中常打开；但在主变压器操作时，为防止操作时产生的过电压“影响”主变压器绝缘，故必须要合上接地刀闸。
因为断路器的非同期操作引起的过电压会危及这些变压器的绝缘，所以要求在切、合110kV及以上空载变压器时，将变压器的中性点直接接地。
变压器是电感元件,瞬时降低电压后,会在其内部产生瞬时高压,为了安全,把中性点接地......2、变压器中性点间隙接地保护是怎样构成的？变压器中性点间隙接地保护采用零序电流继电器与零序电压继电器并联方式，带有0.5S的限时构成。
当系统发生接地故障时，在放电间隙放电时有零序电流，则使设在放电间隙接地一端的专用电流互感器的零序电流继电器动作；若放电间隙不放电，则利用零序电压继电器动作。
当发生间隙性弧光接地时，间隙保护共用的时间元件不得中途返回，以保证间隙接地保护的可靠动作。
变压器中性点成套设备使用说明书
概述110kV、220kV是供电网络的主要电压等级，由于电压很高, 中性点一般采用直接接地方式，由于继电保护整定配置及防止通讯干扰等方面的要求，为了限制单相短路电流，其中有部分变压器采用中性点不接地方式。
在这种运行方式下，由于雷击、单相接地短路故障等会造成中性点过电压，而且变压器大多是分级绝缘，因此过电压对中性点的绝缘造成很大威胁，必须对其设置保护装置防止事故发生。
110/220系列变压器中性点成套设备是严格按照DL/T620-1997《交流电气装置的过电压保护及绝缘配合》中关于110kV/220 kV有效接地电力网中变压器中性点采用间隙保护的相关规定制造，并按照GB311.1-1997《高压输变电设备的绝缘配合》及国家电网公司2005年6月出版的《十八项电网重大反事故措施》中防止接地网和过电压事故的技术要求进行设计。
适用于110kV和220kV有效接地电力网中不接地变压器的中性点过电压保护。
为使110kV、220 kV变电站内的变压器中性点设备性能可靠、安装调试及操作方便、布置简洁美观，巨亿电气还推出集变压器中性点棒间隙、间隙电流互感器、隔离开关、避雷器、端子箱及安装支架等电气设备于一体的变压器中性点成套设备。
用户可自主选用纯间隙的变压器中性点过电压保护方案，也可选用间隙与避雷器并联工作，协同保护的方案。
避雷器与隔离开关可根据工程需要，灵活组配。
隔离开关的操动机构可选择手动或电动方式。
所有产品的电气及机械性能均在出厂前完成全套的调试与检测，亦可方便的在使用现场进行再校正。
环境条件2.1 适用于户内、户外；2.2 环境温度：不低于-50℃，不高于+50℃；2.3 相对湿度：不大于95%（25℃）；2.4 海拔高度：不超过2000m，超过2000m可根据实际情况特殊定制。
2.5 地震烈度7度及以下地区；最大风速不超过35m/S；2.6 安装场所的空气中不应含化学腐蚀气体和蒸气，无爆炸性尘埃。
2.7 不适用于非水平安装的场所。
220KV断路器主要技术规范
DC220V
操作压力
44.9MPa
分闸时间ms
15—20
合闸时间ms
55—832.9—3.9
三相不同期
≤2
合相不同期
≤4
生产厂家
西安西开高压电器股份有限公司
生产日期
220KV机构主要技术参数
序号
项目
单位
技术数据
备注
1
输出拐臂转角
900
2
额定
电压
电动机
KA
50 63 80
5
额定短时耐受电流时间
S
4
6
额定1min工频耐受电
压（有效值）
对地
KV
95
155
230
断口
118
197
265
7
额定雷电冲击耐受
电压（峰值1.2/µs）
对地
KV
185
325
550
断口
215
375
630
8
机械寿命
次
2000
9
单极重量
Kg
100
140
190
10
CJ6点动操动机构
电机电压
2006.6
2006.6
生产厂家
西安西开高压电器股份有限公司
5
220KV电流互感器现场配置
电流互感器型号
安装地点
投运日期
LMZH-252
251CT-1-2-3、252CT-1-2-3
201CT-1-2-3、202CT-1-2-3
203CT-1-2-3、204CT-1-2-3
212CT-1-2-3
2007年1月
型号
变电站接地工程相关标准和要求
变电所接地工程相关标准和要求为深入规范变电站接地工程设计、施工及验收标准，统一基建、生产对变电站接地工程要求，经研究，就相关标准和要求明确以下：一、设备接地1.对钢质地网，主变压器箱体及中性点设备、高抗、互感器、断路器、隔离开关、接地开关、避雷器必需采取双接地引下线实现双接地。
其它设备和主设备配套机构箱、端子箱、电源箱、控制箱等采取单根接地线引下。
2.对铜质地网，主变压器箱体及中性点设备采取双接地引下线外，其它设备采取单根接地线引下。
3.设备支架、基座三相之间独立时，每相均须按上述要求实现双接地或单接地，设备支架、基座三相之间为联合一体时，则可在A、C相各用1根接地引下线实现双接地。
二、避雷针和构架接地1.避雷针必需双接地；独立避雷针必需采取两根接地引下线对称连接后实现双接地，安装有避雷针构架(含悬挂避雷线构架)应在最近两根立柱上分别设置接地引下线实现双接地，其它A型构架要求每品采取单根接地线引下。
2.避雷针应设置独立集中接地装置，构架避雷针集中接地装置应保持和主地网连接，独立避雷针应设置集中接地装置和主电网方便连接和打开接地井。
三、干式电抗器接地干式电抗器基座之间接地连接线和引下线采取铜排，且不得连接形成闭合回路，干式电抗器围栏采取不锈钢等非磁性材料围栏，且必需有一个绝缘断面，不得形成闭合回路。
四、变电站接地装置应和线路避雷线相连，采取绝缘子设置便于分开连接点。
变电站正常运行时经过接地专用线有效连接，在变电站测量接地电阻时临时断开，测量完后恢复。
当设计不许可避雷线直接和变电站配电装置架构相连时，变电站接地网应在地下和避雷线接地装置相连接，连接线埋在地中长度不应小于15米。
五、接地工艺要求1.全部接地引下线均要求实现明接地，且每根接地引下线均应符合热稳定校核要求；有双接地要求两根接地引下线应分别和主地网不一样干线可靠连接。
2.独立避雷针、安装有避雷针构架(含悬挂避雷线构架)双接地引下线要求每根设置断接卡，断接卡设置位置必需方便打开且全站统一高度，以离地面或保护帽顶面500mm高为宜。
KY-500系列变压器中性点接地保护装置
KY-500系列变压器中性点接地保护装置说明书保定市科悦电气有限责任公司目录一、产品用途 (1)二、引用标准 (1)三、使用环境条件 (1)四、型号含义 (2)五、国家有关规定 (2)六、技术数据 (4)七、外形与地基安装图 (4)八、外形及安装尺寸 (5)九、运输及储存 (7)十、安装要求 (7)十一、产品验收 (7)一、产品用途中性点的运行方式不同，其技术特性和工作条件也不同，因而对运行的可靠性、设备绝缘及其保护措施的影响和要求也不一样。
KY-500系列变压器中性点间隙接地保护装置专用于110KV、220KV、330KV、500KV 电力变压器中性点，以实现中性点接地或不接地两种不同的运行方式而设计的，从而避免变压器中性点因受雷电冲击和故障引起电压升高、对变压器绝缘造成损害。
此产品可以广泛应用于电力、冶金、化工、煤炭行业。
二、引用标准GB156-93 标准电压GB/T 1985—89 交流高压隔离开关和接地开关DL/T486 交流高压隔离开关和接地开关订货技术条件DL/T593 高压开关设备的共用订货技术导则DL/T615 交流高压断路器参数选用导则DL/T620 交流电气装置的过电压保护和绝缘配合GB/T 311—1997 高压输变电设备的绝缘配合GB/T 775—1987 绝缘子试验方法GB/T 5582—1993 高压电力设备外绝缘污秽等级GB/T 7354—1987 局部放电测量GB11032—2000 交流无间隙金属氧化物避雷器GB/T 11604—1989高压电器设备天线电干扰测量方法GB/T 16927—1997高电压试验技术GB191-1990 包装储运图示标志GB/T 2900-1989 电工名词术语避雷器DL/T 620-1997 交流电气装置的过电压保护及绝缘配合国电发[2000]589号防止电力生产重大事故的二十五项重点要求三、使用环境条件1．安装地点：户外。
2．产品结构：组合式柱上设备3. 周围空气温度：最高温度：+55℃最低温度：-40℃最大日温差：25K日照强度：0.1W/cm2 4. 海拔高度:2000m 5. 最大风速:35m/s 6. 地震烈度: 8度水平加速度:0.3g 垂直加速度:0.15g7. 污秽等级: III 级(2.8KV/cm) 8. 覆冰厚度: 10mm四、型号含义五、国家有关规定根据国家电力公司制定的《防止电力生产重大事故的二十五项重点要求》〔国电发［2000］589号〕和有关网局《110-220KV 变压器中性点过电压保护方式规定》，现摘录如下：1、当220KV 变电站有两台及以上主变运行时，应将其中一台主变高压绕组中性点直接接地。
110kV变压器中性点间隙保护的配置与整定
110kV变压器中性点间隙保护的配置与整定发布时间：2023-01-05T02:54:40.148Z 来源：《福光技术》2022年24期作者：肖彬[导读] 计算分析某110kV主变压器中性点不接地时的过电压，根据南方电网公司和电力规程对变压器中性点保护的规定，拆除原有中性点仅为避雷器的保护形式，提出采用间隙保护与避雷器相互并联的中性点保护方式，并确定了间隙距离。
贵州电网公司凯里供电局贵州凯里 556000摘要：计算分析某110kV主变压器中性点不接地时的过电压，根据南方电网公司和电力规程对变压器中性点保护的规定，拆除原有中性点仅为避雷器的保护形式，提出采用间隙保护与避雷器相互并联的中性点保护方式，并确定了间隙距离。
通过继电保护定值的整定，保障了变压器在系统发生单相接地、或雷电冲击时，均能安全稳定运行。
关键词：变压器中性点；单相接地；间隙保护并联避雷器1变压器中性点间隙保护的配置变压器中性点间隙保护结构原理如图1所示，放电间隙、避雷器和接地隔离开关并联配置。
接地隔离开关可根据电力调度要求投用或退出，投用表示变压器中性点采用直接接地方式，此时变压器中性点与大地接通，放电间隙被旁路，构成了电力系统零序电流的流通回路，可根据变压器中性点处电流互感器配置零序过电流保护。
退出表示变压器中性点采用间隙接地方式，此时变压器中性点与大地之间不构成零序电流通路，在系统发生接地故障不失地时，零序电压或放电间隙电流达到整定值，间隙保护动作退出变压器运行。
当变压器遭受雷电高电压时，中性点避雷器可靠动作保护绝缘不受损坏。
3.3放电间隙与避雷器的配合如图1所示，变压器中性点放电间隙与避雷器并联，避雷器的型号Y1.5W-72/186，标示避雷器的额定电压为72kV，雷电冲击电流残压186kV。
如果中性点出现超过72kV稳定的工频过电压，避雷器在该电压下长时间运行有可能烧毁。
因此，从保护避雷器的角度，要求间隙动作的最大工频击穿电压应小于避雷器额定电压。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3.3.变压器中性点接地装置
3.5.1.型式型号
成套组装式：主变压器中型点成套设备用于主变压器66kV中性点接地，它由中性点隔离开关、避雷器及设备支架组成。
3.5.2.主变中性点隔离开关
型式：户外单柱水平旋转开启式。
1）额定参数
额定电压 72.5kV
额定频率 50Hz
额定电流 630A
额定动稳定电流 80kA
4秒热稳定电流 31.5kA
机械寿命(没任何调整) 2000次
外绝缘爬电距离不小于3465 mm
2）操作机构
电动操作机构：交流380V，控制电压：交流220V。
带电动机保护器，带遥信，电动机构除能进行远方遥控外，还能进行就地电动操作，必要时也能进行就地手动操作。
除控制、指示及闭锁等通常用的辅助触点外，每组隔离开关主刀闸需提供用户使用的常开与常闭触点各12个，辅助触点的开断能力为直流220V、5A。
交流250V、4A，辅助触点应为定位式。
机构箱采用不锈钢材料。
3）结构要求
A.隔离开关的结构应简单，在规定的使用条件下，应能承受运行和操作时出现的电气及机械应力而不损坏和误动。
其金属制件（包括闭锁元件），应能耐受氧化而不腐蚀，并能受不同材料间的电蚀及材料热胀冷缩造成的附加应力的作用。
各螺丝连接部分应防止松动，必要时在结构上应采取补偿措施。
B.在风力、重力、地震或操作机构与隔离开关之间的连杆被偶然撞击时，隔离开关应能防止从合闸位置脱开或从分闸位置合闸。
C.隔离开关上需经常润滑的部位应设有专门的润滑孔或润滑装置。
D. 隔离开关接线端子应配用平板形接线端子板，应能承受400N.m的弯矩；
端子应能承受静态机械负荷，而静态安全系数不小于 2.75，端子承受的规定荷载为：
接线端子水平纵向允许负荷≥750N
接线端子水平横向允许负荷≥500N
接线端子垂直方向允许负荷≥750N
4）机构箱
机构箱采用不锈钢，外露铁件应采取热镀锌防腐措施。
机构箱内交、直流回路保护应采用梅兰日兰CompactNS系列自动空气开关或C65N系列小型断路器。
对箱内接线端子排的要求：电源回路的端子应能压接不小于6mm2的铜导线，其他回路的端子应能压接不小于4mm2的铜导线。
机构箱内应设置湿度、温度起动的驱潮、加热装置。
3.5.3.主变中性点避雷器
型式：户外交流无间隙氧化锌避雷器（附在线监视器）
额定参数
额定电压 72kV
持续运行电压 58kV
额定频率 50Hz
标称放电电流 1.5kA
1mA 参考电压直流 103kV
工频 2kV
操作冲击残压（30/60us，500A） 174kV
雷电冲击残压(8/20us) 186kV
耐受方波冲击电流（2ms） 400A
外绝缘爬电距离不小于2248mm
外绝缘材料硅橡胶
3.5.
4.支架
设备成套厂提供成套设备支架，支架对地高度约为根据主变高度决定米，卖方提供支持支架地脚固定螺栓，支架应进行热镀锌防腐处理。
每套支架上应设
有2套不小于面积100x100的四孔螺栓接地端子。
