(完整版)工具磨床用砂轮的分类及性能介绍
砂轮的种类与性能
一、砂轮的种类与性能（一）、概况砂轮是磨削加工中最主要的一类磨具。
砂轮是在磨料中加入结合剂，经压坯、干燥和焙烧而制成的多孔体。
由于磨料、结合剂及制造工艺不同，砂轮的特性差别很大，因此对磨削的加工质量、生产率和经济性有着重要影响。
砂轮的特性主要是由磨料、粒度、结合剂、硬度、组织、形状和尺寸等因素决定。
（二）、砂轮的分类砂轮种类繁多，按所用磨料可分为普通磨料（刚玉（Al2O3）和碳化硅等）砂轮和超硬磨料（金刚石和立方氮化硼）砂轮；按砂轮形状可分为平形砂轮、斜边砂轮、筒形砂轮、杯形砂轮、碟形砂轮等；按结合剂可分为陶瓷砂轮、树脂砂轮、橡胶砂轮、金属砂轮等。
（三）、砂轮的属性砂轮是用磨料和结合剂等制成的中央有通孔的圆形固结磨具。
砂轮的特性由磨料、粒度、硬度、结合剂、形状及尺寸等因素来决定，现分别介绍如下。
1、磨料及其选择磨料是制造砂轮的主要原料，它担负着切削工作。
因此，磨料必须锋利，并具备高的硬度、良好的耐热性和一定的韧性。
常用磨料的名称、代号、特性和用途见表1 。
表1 常用磨料2、粒度及其选择粒度指磨料颗粒的大小。
粒度分磨粒与微粉两组。
磨粒用筛选法分类，它的粒度号以筛网上一英寸长度内的孔眼数来表示。
例如 60 # 粒度的的磨粒，说明能通过每英寸长有 60 个孔眼的筛网，而不能通过每英寸 70 个孔眼的筛网。
120# 粒度说明能通过每英寸长有120 个孔眼的筛网。
对于颗粒尺寸小于40μm（微米，1毫米=1000微米）的磨料，称为微粉。
微粉用显微测量法分类，它的粒度号以磨料的实际尺寸来表示（ W ）。
各种粒度号的磨粒尺寸见表2 。
磨料粒度的选择，主要与加工表面粗糙度和生产率有关。
粗磨时，磨削余量大，要求的表面粗糙度值较大，应选用较粗的磨粒。
因为磨粒粗、气孔大，磨削深度较大，砂轮不易堵塞和发热。
精磨时，余量较小，要求粗糙度值较低，可选取较细磨粒。
一般来说，磨粒越细，磨削表面粗糙度越好。
不同粒度砂轮的应用见表3 。
常用砂轮的种类及用途
常用砂轮的种类及用途砂轮是一种常见的磨具，广泛应用于金属加工、木工、玻璃、陶瓷等行业。
不同种类的砂轮具有不同的结构和材料，适用于不同的工作任务。
本文将介绍常用的砂轮种类及其用途。
1. 切割砂轮切割砂轮是最常见的砂轮之一，用于金属材料的切割。
切割砂轮通常由树脂结合剂和金刚石或氧化铝颗粒组成。
它们具有高硬度和耐磨性，能够快速而精确地切割各种金属材料，如钢、铝、铜等。
切割砂轮广泛应用于金属制造、建筑、汽车维修等领域。
2. 研磨砂轮研磨砂轮用于对金属表面进行磨削和抛光。
它们通常由树脂结合剂和氧化铝或碳化硅颗粒制成。
研磨砂轮具有较高的磨削效率和较好的表面质量。
它们被广泛应用于金属加工、船舶制造、机械制造等行业，用于去除表面氧化层、焊接痕迹、毛刺等。
3. 抛光砂轮抛光砂轮用于对金属表面进行抛光和光洁处理。
抛光砂轮通常由纤维结合剂和氧化铝或氧化铬颗粒制成。
它们具有较好的抛光效果和细腻的表面质量。
抛光砂轮广泛应用于珠宝加工、钟表制造、汽车零部件抛光等领域。
4. 砂布砂轮砂布砂轮是一种用于对金属表面进行打磨和研磨的砂轮。
它们通常由纤维基材和树脂结合剂制成，表面覆盖有砂布。
砂布砂轮具有较好的柔韧性和耐用性，适用于对不规则表面和曲线表面的打磨和研磨。
砂布砂轮常用于金属加工、木工、家具制造等行业。
5. 刷砂砂轮刷砂砂轮是一种用于金属表面去除氧化层和清洁的砂轮。
它们通常由钢丝制成，可以分为钢丝刷砂砂轮和尼龙丝刷砂砂轮。
刷砂砂轮具有较好的清洁效果和较长的使用寿命，广泛应用于金属加工、焊接后的表面处理等领域。
6. 超硬砂轮超硬砂轮是一种用于加工高硬度材料的砂轮，如硬质合金、陶瓷、玻璃等。
超硬砂轮通常由金刚石或立方氮化硼制成，具有极高的硬度和耐磨性。
它们被广泛应用于精密机械加工、光学器件加工等高要求的行业。
总结起来，常用的砂轮种类包括切割砂轮、研磨砂轮、抛光砂轮、砂布砂轮、刷砂砂轮和超硬砂轮。
它们分别适用于金属切割、磨削、抛光、打磨、清洁等不同的工作任务。

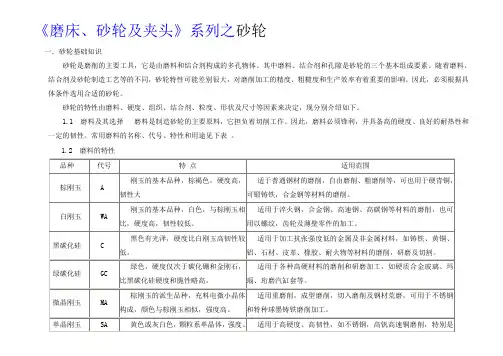

刀具基础知识之《磨床、砂轮及夹头》系列之砂轮
《磨床、砂轮及夹头》系列之砂轮一．砂轮基础知识砂轮是磨削的主要工具，它是由磨料和结合剂构成的多孔物体。
其中磨料、结合剂和孔隙是砂轮的三个基本组成要素。
随着磨料、结合剂及砂轮制造工艺等的不同，砂轮特性可能差别很大，对磨削加工的精度、粗糙度和生产效率有着重要的影响。
因此，必须根据具体条件选用合适的砂轮。
砂轮的特性由磨料、硬度、组织、结合剂、粒度、形状及尺寸等因素来决定，现分别介绍如下。
1.1 磨料及其选择磨料是制造砂轮的主要原料，它担负着切削工作。
因此，磨料必须锋利，并具备高的硬度、良好的耐热性和一定的韧性。
常用磨料的名称、代号、特性和用途见下表。
1.2 磨料的特性1.3 硬度硬度及其选择砂轮的硬度是指砂轮表面上的磨粒在磨削力作用下脱落的难易程度。
砂轮的硬度软，表示砂轮的磨粒容易脱落，砂轮的硬度硬，表示磨粒较难脱落。
砂轮的硬度和磨料的硬度是两个不同的概念。
同一种磨料可以做成不同硬度的砂轮，它主要决定于结合剂的性能、数量以及砂轮制造的工艺。
磨削与切削的显著差别是砂轮具有“自锐性”，选择砂轮的硬度，实际上就是选择砂轮的自锐性，希望还锋利的磨粒不要太早脱落，也不要磨钝了还不脱落选择砂轮硬度的一般原则是：加工软金属时，为了使磨料不致过早脱落，则选用硬砂轮。
加工硬金属时，为了能及时的使磨钝的磨粒脱落，从而露出具有尖锐棱角的新磨粒（即自锐性），选用软砂轮。
前者是因为在磨削软材料时，砂轮的工作磨粒磨损很慢，不需要太早的脱离；后者是因为在磨削硬材料时，砂轮的工作磨粒磨损较快，需要较快的更新。
精磨时，为了保证磨削精度和粗糙度，应选用稍硬的砂轮。
工件材料的导热性差，易产生烧伤和裂纹时（如磨硬质合金等），选用的砂轮应软一些。
1.4 组织磨具的组织是指磨具中磨料颗料分布的疏密程度。
一般都以磨具中磨料体积所占的百分数来表示。
较紧的组织、磨料不易脱落，有利于保持形状，适用于或型磨削、重荷磨削和间断磨削。
较松的组织，磨料不易钝化、切削力强、磨削过程中发热少、能减少工件烧伤、变形、适于质地软而韧性大的材料、热敏材料、薄形工件和接触面积大的磨削加工。
磨床砂轮的种类
磨床砂轮的种类磨床砂轮是一种常用的磨削工具，广泛应用于金属加工、机械制造、汽车维修等领域。
不同的材料和加工要求需要使用不同种类的砂轮，下面就介绍一下常见的磨床砂轮种类。
1. 树脂砂轮树脂砂轮是一种使用最为广泛的磨床砂轮，它采用有机合成树脂作为粘结剂，经过高温固化而成。
树脂砂轮具有强度高、抗冲击性好、耐水性能强等优点，在金属加工、钢铁制造等行业中得到广泛应用。
2. 陶瓷砂轮陶瓷砂轮是一种采用陶土与氧化铝等材料制成的高级粘结剂，具有硬度高、耐高温、抗冲击性强等特点。
它适用于对硬度较高的金属和合金进行精密加工，如钢铁切削加工、模具制造等领域。
3. 金刚石/CBN 研削轮金刚石/CBN 研削轮是一种利用金刚石和立方氮化硼等超硬材料制成的高精度砂轮。
它具有极高的耐磨性、耐高温性和抗腐蚀性，适用于对硬度极高的材料进行加工，如硬质合金、陶瓷材料等。
4. 沙布轮沙布轮是一种使用棉布或纤维材料制成的磨削工具，可以用来打磨和抛光不同形状的零件。
它具有柔软性好、不易变形、使用寿命长等特点，适用于对表面要求较高的零件进行加工。
5. 针型砂轮针型砂轮是一种采用钢丝或尼龙丝等材料制成的精密加工工具，适用于对零件表面进行去毛刺、打光处理。
它具有结构紧密、不易变形、使用寿命长等特点。
6. 软黄沙轮软黄沙轮是一种采用黄铜丝或者铜线制作而成的精密加工工具，主要应用于对玻璃、陶瓷等脆性材料的加工。
它具有磨削效率高、不会对加工零件产生损伤等特点。
总之，磨床砂轮种类繁多，不同的材料和加工要求需要使用不同种类的砂轮。
正确选择和使用不同种类的砂轮可以提高加工效率和产品质量，同时也可以延长砂轮的使用寿命。
教你如何快速认识磨床砂轮
教你如何快速认识磨床砂轮磨床砂轮是磨削加工中常用的工具之一，用于对工件进行精细加工和调整。
磨床砂轮的选用和使用对加工效果和加工质量有着重要影响，因此快速认识磨床砂轮是非常重要的。
下面将介绍一些关于磨床砂轮的基本知识和实用技巧，以便帮助您对磨床砂轮有更深入的了解。
1.磨床砂轮的种类和结构磨床砂轮根据其研磨材料的不同可以分为砂轮、金刚石砂轮和立邦石砂轮等。
其中，砂轮是常用的研磨工具，适用于一般材料的加工；金刚石砂轮适用于硬质材料的加工，具有较好的强度和耐磨性；立邦石砂轮适用于高速磨削和磨削硬焊接。
磨床砂轮的结构由磨粒、结合剂和孔道组成。
磨粒是砂轮的主要成分，它决定了砂轮的磨削性能。
结合剂起着将磨粒固定在一起的作用，常见的结合剂有树脂、橡胶和金属。
孔道用于排出砂轮磨削过程中产生的磨屑和冷却润滑剂。
2.磨床砂轮的标记和选择磨床砂轮上通常标有一些字母和数字，这些标记代表着砂轮的具体参数和性能。
例如，A代表砂轮的种类，B代表砂轮的结合剂，C代表砂轮的粗细，D代表砂轮的直径，E代表砂轮的厚度，F代表砂轮的孔径等。
选择合适的磨床砂轮需要考虑加工材料的硬度、形状和尺寸，以及磨削的要求和磨削方式等因素。
一般来说，较软的砂轮适用于磨削较硬的材料，而较硬的砂轮适用于磨削较软的材料。
此外，还可以根据加工材料和加工要求的不同选择不同磨粒尺寸和结合剂。
3.磨床砂轮的安装和保养安装磨床砂轮时，首先要确保砂轮和砂轮主轴的尺寸相符，砂轮安装后应该能够自由转动。
安装过程中，要注意调整砂轮的位置和压力，以避免砂轮偏心或过紧。
磨床砂轮在使用过程中会产生磨屑和残余物，会降低砂轮的磨削效果和寿命。
因此，每次磨床操作结束后应该清洁砂轮，并及时更换磨床液和冷却液。
此外，还应对砂轮进行定期的修整和修复，以保持砂轮的良好状态和加工质量。
4.磨床砂轮的使用技巧在使用磨床砂轮时，要注意以下几个方面的技巧：-控制砂轮运转速度和进给速度，避免过高或过低导致砂轮磨削效果差或加工精度低。
磨床砂轮的种类
磨床砂轮的种类
磨床砂轮是一种用于磨削金属和非金属材料的工具。
磨床砂轮的种类繁多，下面我们将介绍几种常见的砂轮。
1. 碳化硅砂轮
碳化硅砂轮是一种使用碳化硅颗粒制成的砂轮。
它具有高硬度、高强度、高耐热性和高耐磨性等特点，广泛应用于磨削钢、灰铸铁、铸钢、硬质合金等材料。
2. 氧化铝砂轮
氧化铝砂轮是一种使用氧化铝颗粒制成的砂轮。
它具有高硬度、高强度、高耐热性和高耐磨性等特点，广泛应用于磨削钢、铸铁、铝合金等材料。
3. 普通砂轮
普通砂轮是一种使用氧化铁、氧化铝等颗粒制成的砂轮。
它具有较低的硬度和强度，适用于磨削一些较软的材料，如铸铁、黄铜、铜等。
4. 超硬砂轮
超硬砂轮是一种使用金刚石和立方氮化硼等超硬材料制成的砂轮。
它具有极高的硬度和强度，广泛应用于磨削硬质合金、陶瓷、玻璃等材料。
5. 磨削切削砂轮
磨削切削砂轮是一种用于磨削和切削的多功能砂轮。
它既可以进行表面磨削，又可以进行切削和开槽等操作，广泛应用于汽车零部件、航空零部件、机械零部件等制造领域。
6. 异形砂轮
异形砂轮是一种根据不同需求和加工要求而设计的砂轮。
它可以根据加工对象的形状和尺寸进行定制，广泛应用于汽车轮毂、发动机缸盖、曲轴等复杂零部件的加工中。
7. 内圆砂轮
内圆砂轮是一种用于磨削内圆表面的砂轮。
它可以磨削出各种复杂的内圆形状，广泛应用于轴承、齿轮、轴等零部件的加工中。
不同种类的磨床砂轮具有不同的特点和应用范围。
在选择磨床砂轮时，需要根据加工对象的材料和形状来选择合适的砂轮，以获得最佳的加工效果。
砂轮的材质种类及用途
砂轮是一种常见的磨削刀具，除了能用于磨削外，还可以用于外径精
加工及切边等工作。
它采用内置孔式砂轮，主要由内孔砂轮、弹性环、衬套和自锁螺母组成。
由于砂轮的不同用途，所用的材质也有很大的
差异。
首先，普通材质的砂轮，常用的有静态硬质硅酸盐砂轮及合成树脂砂轮。
静态硬质硅酸盐砂轮，其特点是耐磨、粒度精细，具有硬度高、
耐高温、耐腐蚀等优点，主要用于镗孔、精加工外形等。
而合成树脂
砂轮则具有抗腐蚀性强、磨削温度低、加工精度高等优点，适用于镗孔、打磨、抛光等；
其次，特殊材质的砂轮，包括磨粒砂轮、金刚石砂轮及纤维砂轮等。
磨粒砂轮，其用途是将易切削的金属材料进行内外径加工，具有磨削
效率高、造型加工精度高、耐磨性强、价格低等优点；金刚石砂轮，
其特点是它具有极强的磨削能力，可以加工各种硬脆材料，且具有良
好的加工效果和精度，它主要用于加工有色金属及木材等；纤维砂轮
如碳化碳砂轮，它的特点是具有抛光性能好及强结构平衡性能，通常
用于木材的抛光和切割等。
最后，根据不同用途，具有不同材质的砂轮，被广泛应用于机械加工、木材加工等行业。
它们不仅能提高加工效率，而且不会损害加工材料，从而能减少生产成本。
磨床砂轮规格和型号和用途
磨床砂轮规格和型号和用途磨床砂轮是一种用于磨削金属和其他材料的工具，它通过旋转和摩擦来去除工件上的材料并达到所需的加工精度和表面质量。
磨床砂轮的规格和型号决定了其适用于不同种类工件和加工要求的能力。
在下面的回答中，我将详细介绍磨床砂轮的规格和型号，以及它们的主要用途。
一、磨床砂轮规格磨床砂轮的规格通常由直径、厚度和孔径来标识。
例如，一个规格为400mm×40mm×203mm的砂轮，表示直径为400mm，厚度为40mm，孔径为203mm。
以下是一些常见的砂轮规格：1. 直径：砂轮的直径决定了其能够加工的最大工件尺寸。
通常直径可从20mm 到1500mm不等，常见的规格包括100mm、150mm、200mm、250mm等。
2. 厚度：砂轮的厚度决定了其能够达到的加工深度和加工效率。
厚度一般从4mm到150mm不等，常见规格有20mm、25mm、30mm等。
3. 孔径：砂轮的孔径决定了其安装于磨床主轴上的尺寸。
孔径的常见规格包括20mm、25mm、32mm、50mm等。
二、磨床砂轮型号磨床砂轮的型号通常用字母和数字来表示，不同的型号代表了不同的磨削特性和适用范围。
以下是一些常见的砂轮型号：1. A型砂轮：高温热处理后具有较好的切削性能，适用于对精度要求不高的一般加工。
2. B型砂轮：由于含有较多粘结剂，因此具有较高的强度和硬度，适用于较硬材料的淬火磨削。
3. C型砂轮：切削性能比A型和B型砂轮更好，适用于对精度要求较高的细加工。
4. D型砂轮：具有较好的切削性能和耐热性能，适用于高速磨削和加工温度较高的工件。
5. E型砂轮：具有较好的自锋磨削性能，适用于高硬度材料和超精密磨削。
6. F型砂轮：具有较好的自锋磨削性能和切削性能，适用于对精度要求较高的超精密磨削。
三、磨床砂轮用途磨床砂轮适用于各种金属和非金属材料的磨削加工，广泛应用于机械制造、模具制造、航空航天、汽车制造等行业。
以下是一些常见的应用领域：1. 粗磨和半粗磨：对工件进行初次磨削，去除材料表面的粗糙度和氧化层。
实用文库汇编之砂轮的规格与选择(砂轮的选择方法)
*作者：座殿角*作品编号48877446331144215458创作日期：2020年12月20日实用文库汇编之砂轮的种类与性能一、砂轮的种类与性能（一）、概况砂轮是磨削加工中最主要的一类磨具。
砂轮是在磨料中加入结合剂，经压坯、干燥和焙烧而制成的多孔体。
由于磨料、结合剂及制造工艺不同，砂轮的特性差别很大，因此对磨削的加工质量、生产率和经济性有着重要影响。
砂轮的特性主要是由磨料、粒度、结合剂、硬度、组织、形状和尺寸等因素决定。
（二）、砂轮的分类砂轮种类繁多，按所用磨料可分为普通磨料（刚玉（Al2O3）和碳化硅等）砂轮和超硬磨料（金刚石和立方氮化硼）砂轮；按砂轮形状可分为平形砂轮、斜边砂轮、筒形砂轮、杯形砂轮、碟形砂轮等；按结合剂可分为陶瓷砂轮、树脂砂轮、橡胶砂轮、金属砂轮等。
先有个感性认识，砂轮示例：白刚玉砂轮棕刚玉砂轮绿碳化硅砂轮金刚石砂轮（三）、砂轮的属性砂轮是用磨料和结合剂等制成的中央有通孔的圆形固结磨具。
砂轮的特性由磨料、粒度、硬度、结合剂、形状及尺寸等因素来决定，现分别介绍如下。
1、磨料及其选择磨料是制造砂轮的主要原料，它担负着切削工作。
因此，磨料必须锋利，并具备高的硬度、良好的耐热性和一定的韧性。
常用磨料的名称、代号、特性和用途见表1。
类别名称代号特性用途氧化物系棕刚玉A(GZ)含91~96%氧化铝。
棕色，硬度高，韧性好，价格便宜磨削碳钢、合金钢、可锻铸铁、硬青铜等白刚玉WA(GB)含97~99%的氧化铝。
白色，比棕刚玉硬度高、韧性低，自锐性好，磨削时发热少精磨淬火钢、高碳钢、高速钢及薄壁零件碳化物系黑色碳化硅C(TH)含95%以上的碳化硅。
呈黑色或深蓝色，有光泽。
硬度比白刚玉高，性脆而锋利，导热性和磨削铸铁。
黄铜、铝、耐火材料及非金属材料3、结合剂及其选择结合剂的作用是将磨粒粘合在一起，使砂轮具有必要的形状和强度。
（1）、陶瓷结合剂（V）：化学稳定性好、耐热、耐腐蚀、价廉，占90%，但性脆，不宜制成薄片，不宜高速，线速度一般为35m/s。
磨床砂轮硬度等级及代号【大全】
磨削是在磨床上用砂轮作为切削刀具对工件进行切削加工的方法。
由于砂轮磨粒本身具有很高的硬度和耐热性，因此磨削能加工硬度很高的材料，如淬硬的钢、硬质合金等。
砂轮和磨床特性决定了磨削工艺系统能作均匀的微量切削，一般ap=0.001～0.005mm；磨削速度很高，一般可达v=30～50m/s；磨床刚度好；采用液压传动，因此磨削能经济地获得高的加工精度（IT6～IT5）和小的表面粗糙度（Ra=0.8～0.2μm）。
磨削是零件精加工的主要方法之一。
砂轮的硬度分14个等级.砂轮硬度分级与代号：代号：A B C D E F 硬度等级：超软（大级、小级）代号：G 硬度等级：软1代号：H 硬度等级：软2代号：J 硬度等级：软3代号：K 硬度等级：中软1代号：L 硬度等级：中软2代号：M 硬度等级：中1代号：N 硬度等级：中2代号：P 硬度等级：中硬1代号：Q 硬度等级：中硬2代号：R 硬度等级：中硬3代号：S 硬度等级：硬1代号：T 硬度等级：硬2代号：Y 硬度等级：超硬砂轮磨具的硬度是反映磨粒在磨削力的作用下，从砂轮表面上脱落的难易程度。
砂轮硬度用软硬表示，砂轮的硬度不同于磨粒的硬度砂轮选用的时候，要注意硬度适当，如果太硬，磨钝了的磨粒不及时脱落，会产生大量热量，烧伤工件；砂轮太软，则会使磨粒脱落过快而不能充分发挥作用。
[选择砂轮硬度的原则]1.工件越硬，砂轮越软。
2.砂轮与工件接触面越大，砂轮选择越软。
3.精磨和成型磨削时应选择较硬的砂轮，以保持砂轮必要的形状精度。
4.砂轮硬度选择与粒度大小的关系：粒度越大的砂轮，为避免砂轮被磨屑阻塞，一般要选择较软的砂轮。
5.工件材料：磨有色金属、橡胶、树脂等较软材料时，应选用较软的砂轮。
砂轮选择在磨削中的重要性磨削加工一般作为工件加工的终工序，其任务就是要保证产品零件能达到图纸上所要求的精度和表面质量。
磨削表面粗糙度与零件精度有密切关系，一定的精度应有相应的表面粗糙度。
一般情况下，对尺寸要进行有效的控制，则粗糙度Ra 值应不超过尺寸公差的八分之一，磨削表面粗糙度对零件使用性能的影响是：表面粗糙度值越小，则零件的耐磨性，耐蚀性，耐疲劳性越好。
砂轮种类与性能介绍
其他特殊砂轮
树脂结合剂砂轮
适用于干磨和易产生热量 的磨削加工，具有自锐性 好、不易堵塞等优点。
金属结合剂砂轮
适用于重载和冲击负荷下 的磨削加工，具有较高的 强度和韧性。
橡胶结合剂砂轮
适用于抛光和研磨加工， 具有弹性好、不易烧伤工 件表面等优点。
PART 03
砂轮性能参数
硬度
砂轮的硬度是指砂轮表面上的磨粒在磨削力作用下脱落的难易程度。
砂轮的硬度对磨削性能有很大影响，太硬可能导致磨粒不易脱落而形成堵塞，太软 则可能使磨粒脱落过快而不能充分发挥切削作用。
砂轮硬度的选择需根据被磨材料的硬度、磨削用量和工艺要求等因素综合考虑。
粒度
粒度是指磨粒的大小，以磨粒 能通过每英寸长度上多少个孔 眼的数字来表示。
粒度对砂轮的磨削性能有很大 影响，粒度越细，磨削表面粗 糙度越低，但磨削效率也越低。
加工
对固化后的砂轮进行精加工，包括修整、平 衡和检测等，以确保其精度和性能。
关键设备介绍
混料机
用于将磨料、结合剂和填料按照一定 比例进行混合的设备，确保原料的均 匀性和一致性。
成型机
用于将混合好的原料放入模具中进行 压制或注射成型的设备，得到砂轮的 初步形状。
固化炉
用于对成型后的砂轮进行加热或化学 处理的设备，使其固化成型，提高强 度和硬度。
金刚石砂轮
适用于硬质合金、陶瓷、玻璃等超硬 材料的磨削，硬度极高，耐磨性极好 。
立方氮化硼砂轮
适用于高速钢、轴承钢等难加工材料 的磨削，硬度高，热稳定性好。
高速砂轮
高速钢砂轮
适用于高速切削加工，具有较高的切削速度和切削效率。
陶瓷结合剂高速砂轮
适用于高速、高效、高精度的磨削加工，具有优异的耐磨性和热稳定性。
磨床砂轮 选型技术参数
磨床砂轮选型技术参数磨床砂轮是一种用于磨削金属工件的切削工具，广泛应用于制造业中的精密磨削加工过程中。
选型磨床砂轮时，需要考虑一些关键的技术参数，以确保所选择的砂轮能够满足具体工件的加工要求。
下面将详细介绍磨床砂轮的选型技术参数。
1.形状和尺寸磨床砂轮的形状和尺寸是选择砂轮的首要考虑因素之一。
常见的砂轮形状包括平盘砂轮、碗形砂轮、圆柱砂轮、圆锥砂轮等。
砂轮的尺寸通常由外径、内径和厚度决定。
选择砂轮尺寸时，需要根据工件的尺寸、形状和加工要求进行合理的计算和选择。
2.结构和硬度砂轮的结构和硬度对磨削效果和使用寿命具有重要影响。
结构可以分为开孔砂轮和密闭砂轮两种类型。
开孔砂轮通常用于对散热要求较高的磨削工艺，而密闭砂轮则适用于对磨削精度要求较高的工艺。
硬度可以分为软砂轮和硬砂轮两种类型。
软砂轮适用于对工件材料要求不高的磨削工艺，而硬砂轮适用于对工件材料要求较高的磨削工艺。
根据具体工件的材料和加工要求，选择合适的砂轮结构和硬度以获得最佳的磨削效果。
3.砂粒尺寸和密度砂轮的砂粒尺寸和密度是影响磨削效果和表面质量的重要因素。
砂粒尺寸主要由砂轮的砂粒编号表示，通常分为粗砂、中砂和细砂。
粗砂适用于磨削速度快、切削力较大的粗加工工艺，细砂适用于磨削精度高、表面质量要求较高的精加工工艺。
砂轮的砂粒密度表示砂粒在砂轮中的分布情况，砂粒密度越大，砂轮的切削效率和磨削精度越高。
选择合适的砂粒尺寸和密度可以提高工件的加工效率和加工质量。
4.结合剂类型和含量砂轮的结合剂类型和含量对砂轮的抗磨性和耐热性有重要影响。
结合剂主要分为陶瓷结合剂、树脂结合剂和金属结合剂三种类型。
陶瓷结合剂适用于高温加工工艺，树脂结合剂适用于一般加工工艺，金属结合剂适用于重切削和高速磨削工艺。
结合剂的含量越高，砂轮的刚性越好，但对砂轮的切削能力和散热能力也会产生一定影响。
根据具体加工要求，选择适合的结合剂类型和含量可以提高砂轮的使用寿命和加工质量。
5.转速和冷却液砂轮的转速和冷却液是磨床砂轮选型中需要考虑的技术参数。
各种磨床配套砂轮型号
供应M1040无心磨床配套砂轮350*125*127无锡东联专业经销三圈砂轮，远东砂轮，人民砂轮，青岛砂轮，海狮砂轮。
无心外圆磨床与专用磨床砂轮介绍1、砂轮架固定式无心外圆磨床，这种形式的无心磨床的砂轮架固定在床身上，导轮和托架之间可作相对调整移动，在通磨或切入磨削时，导轮、托架和工件一同作进给和补偿运动。
2、砂轮架移动式无心外圆磨床，这种形式的无心磨床的托架固定在床身上，砂轮架和导轮架相对托架可作调整运动，特殊情况下可做进给运动。
这类无心磨床的砂轮、导轮主轴多数采用双支承结构形式。
3、倾斜式无心外圆磨床，这种形式的砂轮、导轮中心连线与水平面倾斜α角。
托架固定在床身上，砂轮、导轮主轴为双支承结构。
导轮架相对托架可做调整运动，砂轮架作进给补偿运动。
无心外圆磨床型号M1010磨床专用砂轮规格：棕刚玉砂轮125*50*50A砂轮、白刚玉砂轮125*50*50WA砂轮、绿碳化硅砂轮125*50*50GC砂轮、铬刚玉砂轮125*50*50PA砂轮。
无心外圆磨床型号M1025、M1020、M1025k磨床专用砂轮规格：棕刚玉砂轮300*100*127A 砂轮、白刚玉砂轮300*100*127WA砂轮、绿碳化硅砂轮300*100*127GC砂轮、铬刚玉砂轮300*100*127PA砂轮。
无心外圆磨床型号M1040磨床专用砂轮规格：棕刚玉砂轮350*125*127A砂轮、白刚玉砂轮350*125*127WA砂轮、绿碳化硅砂轮350*125*127GC砂轮、铬刚玉砂轮350*125*127PA 砂轮。
M1040磨床专用导轮规格：250*125*75和150*25*25分别有人民牌导轮、中华牌导轮。
无心外圆磨床型号M1050磨床专用砂轮规格：棕刚玉砂轮400*150*203A砂轮、白刚玉砂轮400*150*203WA砂轮、绿碳化硅砂轮400*150*203GC砂轮、铬刚玉砂轮400*150*203PA 砂轮。
M1050磨床专用导轮规格：人民牌导轮300*150*127、中华牌导轮300*150*127。
砂轮的规格和选择（砂轮的选择方法）
WORD 格式可编辑格式可编辑专业知识整理分享专业知识整理分享砂轮的种类与性能一、砂轮的种类与性能（一）、概况砂轮是磨削加工中最主要的一类磨具。
砂轮是在磨料中加入结合剂，经压坯、干燥和焙烧而制成的多孔体。
由于磨料、结合剂及制造工艺不同，砂轮的特性差别很大，焙烧而制成的多孔体。
由于磨料、结合剂及制造工艺不同，砂轮的特性差别很大，因此对磨因此对磨削的加工质量、生产率和经济性有着重要影响。
砂轮的特性主要是由磨料、粒度、结合剂、硬度、组织、形状和尺寸等因素决定。
（二）、砂轮的分类砂轮种类繁多，按所用磨料可分为普通磨料（刚玉（砂轮种类繁多，按所用磨料可分为普通磨料（刚玉（Al Al 2O 3）和碳化硅等）砂轮和超硬磨料（金刚石和立方氮化硼）砂轮；按砂轮形状可分为平形砂轮、斜边砂轮、筒形砂轮、杯形砂轮、碟形砂轮等；按结合剂可分为陶瓷砂轮、树脂砂轮、橡胶砂轮、金属砂轮等。
先有个感性认识，砂轮示例：白刚玉砂轮棕刚玉砂轮绿碳化硅砂轮金刚石砂轮（三）、砂轮的属性砂轮是用磨料和结合剂等制成的中央有通孔的圆形固结磨具。
砂轮的特性由磨料、粒度、硬度、结合剂、形状及尺寸等因素来决定，现分别介绍如下。
1、磨料及其选择磨料是制造砂轮的主要原料，它担负着切削工作。
因此，磨料必须锋利，并具备高的硬度、良好的耐热性和一定的韧性。
常用磨料的名称、代号、特性和用途见表1。
表1常用磨料类别 名称 代号 特性 用途氧化物系 棕刚玉 A(GZ)含91~96%氧化铝。
棕色，硬度高，韧性好，价格便宜磨削碳钢、合金钢、可锻铸铁、硬青铜等 白刚玉 WA(GB)含97~99%的氧化铝。
白色，比棕刚玉硬度高、韧性低，自锐性好，磨削时发热少精磨淬火钢、高碳钢、高速钢及薄壁零件碳化物系 黑色碳化硅 C(TH) 含95%以上的碳化硅。
呈黑色或深蓝色，有光泽。
硬度比白刚玉高，性脆而锋利，导热性和导电性良好磨削铸铁。
黄铜、铝、耐火材料及非金属材料绿色碳化硅GC(TL)含97%以上的碳化硅。
研磨加工中的砂轮选择
研磨加工中的砂轮选择研磨是工业生产中很重要的一环，而砂轮则是研磨时的必要工具之一。
它的磨削精度、磨削效率和研磨表面质量等都会影响到加工品质和效率。
因此，在研磨加工中正确选择砂轮，对于提高加工效率和保证加工质量具有重要的作用。
一、砂轮的分类砂轮的分类按不同的标准有多种方式，常见的按使用范围、结构、磨削方式和粘结剂等分类方法。
1. 按使用范围分类一般来说，砂轮的使用范围可以分为金刚石砂轮、CBN砂轮、石英砂轮、树脂砂轮和陶瓷砂轮。
金刚石砂轮它是以超硬金刚石颗粒作为砂轮的加工层，具有极高的硬度和耐磨性，通过冲击切削方式进行磨削。
CBN砂轮是以立方氮化硼颗粒作为砂轮的加工层，具有高温稳定性和高硬度等特性，适用于高速切削加工。
石英砂轮是依据石英砂作为砂轮的主要原料，磨削效率高，适用于各种金属、非金属材料的高精度磨削。
树脂砂轮以环氧树脂或酚醛等为粘结剂，挑选合适的磨料，可以在钢铁、氧化铝等材料的加工、研磨中发挥很好的作用。
陶瓷砂轮较适用于材料的精细、粗糙度高、硬度大等特殊材料的加工，由于陶瓷材料本身硬度高、及强度大、耐腐蚀性强的特性而被广泛选用。
2. 按砂轮结构分类砂轮的结构一般可以从以下几个方面入手：颗粒尺寸和形状：要挑选适合工件加工的颗粒尺寸和形状，针对不同的工件要求定制。
结合剂：结合剂不同，砂轮的磨削效率、耐热性、耐磨性等也不同。
孔形：为了使砂轮安装更稳固，大多数砂轮都会在中心设有孔洞，孔形可根据不同加工要求而定。
砂轮厚度：不同加工要求，砂轮厚度也不同。
厚砂轮适合于锉平面、修复较大缺陷的工件，薄砂轮适合于精密加工工件。
3. 按磨削方式分类手动磨削、机床磨削、超精磨削等各种磨削方式所选用的砂轮也是不同的，需要根据具体情况进行选择。
4. 按粘结剂分类按照粘结剂可以分为陶瓷粘结、金属粘结、树脂粘结等类别。
其中树脂粘结的砂轮具有等轮面磨削和高速磨削的特点，广泛应用于制齿、上光等加工工序。
树脂砂轮的使用较大二、砂轮选择的注意事项1. 根据工件的特点来选择在选择砂轮时，首先要根据工件的特点来确定砂轮的类型、粒度、硬度等参数。
（完整版）工具磨床用砂轮的分类及性能介绍
（完整版）工具磨床用砂轮的分类及性能介绍
工具磨床用砂轮的分类及性能介绍
一、工具磨床砂轮介绍
砂轮是磨削的主要工具，它是由磨料和结合剂构成的多孔物体。
其中磨料、结合剂和孔隙是砂轮的三个基本组成要素。
随着磨料、结合剂及砂轮制造工艺等的不同，砂轮特性可能差别很大，对磨削加工的精度、粗糙度和生产效率有着重要的影响。
因此，必须根据具体条件选用合适的砂轮。
砂轮的特性由磨料、粒度、硬度、结合剂、形状及尺寸等因素来决定，现分别介绍如下。
二、砂轮的分类方式
砂轮种类繁多，按所用磨料可分为普通磨料（刚玉（Al2O3）和碳化硅等）砂轮和超硬磨料（金刚石和立方氮化硼）砂轮；按砂轮形状可分为平形砂轮、斜边砂轮、筒形砂轮、杯形砂轮、碟形砂轮等；按结合剂可分为陶瓷砂轮、树脂砂轮、橡胶砂轮、金属砂轮等。
三、砂轮的组成及选用
（1 ）磨料及其选择磨料是制造砂轮的主要原料，它担负着切削工作。
因此，磨料必须锋利，并具备高的硬度、良好的耐热性和一定的韧性。
常用磨料的名称、代号、特性和用途见表1 。
表1 常用磨料
注：括号内的代号是旧标准代号。
（2 ）粒度及其选择粒度指磨料颗料的大小。
粒度分磨粒与微粉两组。
磨粒用筛选法分类，它的粒度号以筛网上一英寸长度内的孔眼数来表示。
例如60 # 粒度的的磨粒，说明能通过每英寸长有60 个孔眼的筛网，而不能通过每英寸70 个孔眼的筛网。
微粉用显微测量法分类，它的粒度号以磨料的实际尺寸来表示（W ）。
各种粒度号的磨粒尺寸见表2 。
表2 磨料粒度号及其颗粒尺寸。
砂轮的基本知识
砂轮的基本知识砂轮是一种常见的磨具，广泛应用于金属加工、工艺品制作、玻璃切割等领域。
本文将介绍砂轮的基本知识，包括砂轮的组成、类型、选择和使用注意事项等。
一、砂轮的组成1. 砂轮基体：砂轮的主要支撑部分，通常由陶瓷、树脂或金属构成。
不同的基体材料具有不同的强度和刚度，适用于不同的加工需求。
2. 砂粒：砂轮中最为重要的组成部分，负责磨削工件。
常见的砂轮砂粒包括石英砂、金刚石、碳化硅等。
砂粒的大小和形状不同，对于砂轮的磨削效果有着重要影响。
3. 絮状物：砂轮中用于填充空隙的材料，主要包括紧实剂和孔道。
紧实剂负责固定砂粒，提高砂轮的强度和刚度；孔道用于减轻砂轮的重量，同时能帮助排除磨削时产生的热量。
二、砂轮的类型根据不同的应用领域和加工需求，砂轮可以分为多种类型。
常见的砂轮类型包括砂轮盘、砂轮片、砂轮带和砂轮头。
1. 砂轮盘：砂轮盘是一种圆盘状磨具，应用广泛。
砂轮盘主要用于平面磨削、外圆磨削和内圆磨削等加工操作。
2. 砂轮片：砂轮片是一种薄片状磨具，适用于细小工件的磨削。
常见的砂轮片包括切割片、砂轮刀片等。
3. 砂轮带：砂轮带是一种带状磨具，适用于长条状工件的磨削。
砂轮带的使用方便，能够满足不同形状工件的加工需求。
4. 砂轮头：砂轮头是一种球形或圆柱形的磨具，通常用于模具磨削和刀具修复等精密加工。
三、砂轮的选择正确选择适合的砂轮对于加工质量和效率至关重要。
以下几点是选购砂轮时需要考虑的要素：1. 加工材料：不同的工件材料需要不同的砂轮材料。
例如，对于金属材料的磨削，常用的砂轮为氧化铝砂轮；对于玻璃材料的切割，常用的砂轮为金刚石砂轮。
2. 砂粒尺寸：砂轮砂粒的尺寸直接决定了砂轮的磨削效果。
一般来说，粗砂粒适用于快速去除材料，细砂粒适用于精密磨削。
3. 砂轮硬度：砂轮硬度决定了砂轮的磨削效率和寿命。
选择适合的砂轮硬度有助于提高砂轮的使用寿命。
4. 砂轮形状：根据加工要求选择合适的砂轮形状，确保砂轮能够完整接触工件，避免加工不均或损坏工件。
砂轮的分类
砂轮的分类
1：棕刚玉（A）特点：硬度高，韧性大。
用途：适用于中高抗张强度金属材料的磨削，如一般碳素钢，合金钢，可锻铸铁，硬青铜等。
2：白刚玉（WA）特点：硬度高于棕刚玉，粒度易碎裂，棱角锋利，切削性能好，磨削热量小等。
用途：适用于材料较硬，热敏感性较强钢材的磨削。
如淬火钢，高碳钢，一般高速钢，合金钢等的磨削。
主要用于工具，刃具，模具，齿轮，螺纹，薄壁零件等的磨削及成型磨削。
3：鉻刚玉（PA）特点：硬度与白刚玉相近，韧性则比白刚玉高，磨粒切削刃锋利，棱角保持性好，耐用度较高。
用途：适用于淬火钢，合金钢刀具及工件的磨削以及量具和仪表零件等的精密磨削，也适用于成型磨削。
4：绿碳化硅（GC）特点：硬度高，脆性大，磨粒锋利，导热性好。
用途：适用于硬质合金刀具，工件及有色金属，非金属的磨削。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工具磨床用砂轮的分类及性能介绍
一、工具磨床砂轮介绍
砂轮是磨削的主要工具，它是由磨料和结合剂构成的多孔物体。
其中磨料、结合剂和孔隙是砂轮的三个基本组成要素。
随着磨料、结合剂及砂轮制造工艺等的不同，砂轮特性可能差别很大，对磨削加工的精度、粗糙度和生产效率有着重要的影响。
因此，必须根据具体条件选用合适的砂轮。
砂轮的特性由磨料、粒度、硬度、结合剂、形状及尺寸等因素来决定，现分别介绍如下。
二、砂轮的分类方式
砂轮种类繁多，按所用磨料可分为普通磨料（刚玉（Al2O3）和碳化硅等）砂轮和超硬磨料（金刚石和立方氮化硼）砂轮；按砂轮形状可分为平形砂轮、斜边砂轮、筒形砂轮、杯形砂轮、碟形砂轮等；按结合剂可分为陶瓷砂轮、树脂砂轮、橡胶砂轮、金属砂轮等。
三、砂轮的组成及选用
（ 1 ）磨料及其选择磨料是制造砂轮的主要原料，它担负着切削工作。
因此，磨料必须锋利，并具备高的硬度、良好的耐热性和一定的韧性。
常用磨料的名称、代号、特性和用途见表1 。
表1 常用磨料
注：括号内的代号是旧标准代号。
（ 2 ）粒度及其选择粒度指磨料颗料的大小。
粒度分磨粒与微粉两组。
磨粒用筛选法分类，它的粒度号以筛网上一英寸长度内的孔眼数来表示。
例如60 # 粒度的的磨粒，说明能通过每英寸长有60 个孔眼的筛网，而不能通过每英寸70 个孔眼的筛网。
微粉用显微测量法分类，它的粒度号以磨料的实际尺寸来表示（W ）。
各种粒度号的磨粒尺寸见表2 。
表2 磨料粒度号及其颗粒尺寸。
