相控阵天线

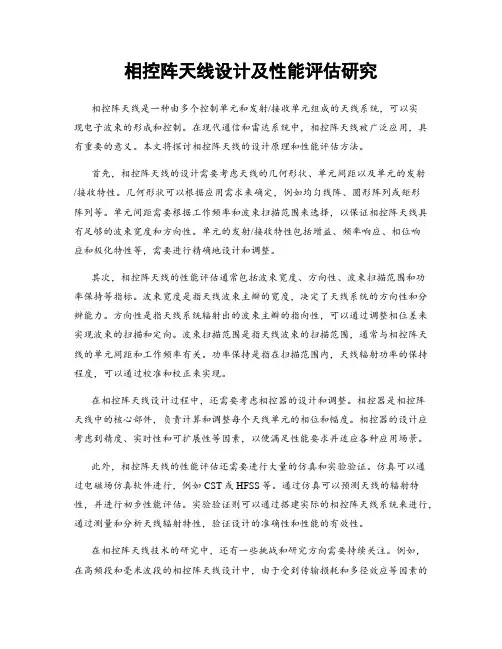

相控阵天线设计及性能评估研究
相控阵天线设计及性能评估研究相控阵天线是一种由多个控制单元和发射/接收单元组成的天线系统，可以实现电子波束的形成和控制。
在现代通信和雷达系统中，相控阵天线被广泛应用，具有重要的意义。
本文将探讨相控阵天线的设计原理和性能评估方法。
首先，相控阵天线的设计需要考虑天线的几何形状、单元间距以及单元的发射/接收特性。
几何形状可以根据应用需求来确定，例如均匀线阵、圆形阵列或矩形阵列等。
单元间距需要根据工作频率和波束扫描范围来选择，以保证相控阵天线具有足够的波束宽度和方向性。
单元的发射/接收特性包括增益、频率响应、相位响应和极化特性等，需要进行精确地设计和调整。
其次，相控阵天线的性能评估通常包括波束宽度、方向性、波束扫描范围和功率保持等指标。
波束宽度是指天线波束主瓣的宽度，决定了天线系统的方向性和分辨能力。
方向性是指天线系统辐射出的波束主瓣的指向性，可以通过调整相位差来实现波束的扫描和定向。
波束扫描范围是指天线波束的扫描范围，通常与相控阵天线的单元间距和工作频率有关。
功率保持是指在扫描范围内，天线辐射功率的保持程度，可以通过校准和校正来实现。
在相控阵天线设计过程中，还需要考虑相控器的设计和调整。
相控器是相控阵天线中的核心部件，负责计算和调整每个天线单元的相位和幅度。
相控器的设计应考虑到精度、实时性和可扩展性等因素，以便满足性能要求并适应各种应用场景。
此外，相控阵天线的性能评估还需要进行大量的仿真和实验验证。
仿真可以通过电磁场仿真软件进行，例如CST或HFSS等。
通过仿真可以预测天线的辐射特性，并进行初步性能评估。
实验验证则可以通过搭建实际的相控阵天线系统来进行，通过测量和分析天线辐射特性，验证设计的准确性和性能的有效性。
在相控阵天线技术的研究中，还有一些挑战和研究方向需要持续关注。
例如，在高频段和毫米波段的相控阵天线设计中，由于受到传输损耗和多径效应等因素的影响，需要考虑更多的衰减和干扰抑制技术。
此外，相控阵天线的尺寸和重量等方面也需要不断优化，以满足便携性和集成度的要求。
相控阵天线延时计算公式
相控阵天线延时计算公式相控阵天线是一种能够通过调节每个天线元件的相位来实现波束的控制的天线系统。
在通信、雷达、无线电和其他领域中，相控阵天线都有着广泛的应用。
在相控阵天线系统中，延时的计算是非常重要的，因为它直接影响到波束的形成和指向。
本文将介绍相控阵天线延时计算的基本原理和公式。
相控阵天线延时计算的基本原理是根据波束的指向和形成来确定每个天线元件的相位延时。
在相控阵天线系统中，波束的指向是通过调节每个天线元件的相位来实现的。
因此，每个天线元件的相位延时需要根据波束的指向来计算。
在实际应用中，相控阵天线系统通常是由一个阵列组成的，每个阵列都包含多个天线元件。
因此，延时的计算需要考虑到每个天线元件的位置和波束的指向。
相控阵天线延时计算的基本公式可以表示为：Δt = dsin(θ)/c。
其中，Δt表示每个天线元件的相位延时，d表示天线元件之间的距离，θ表示波束的指向角度，c表示光速。
在这个公式中，dsin(θ)表示波束的指向在天线元件之间的投影距离，而c表示光速。
因此，通过这个公式可以计算出每个天线元件的相位延时，从而实现波束的指向和形成。
在实际应用中，相控阵天线延时计算的精度和效率是非常重要的。
因为相控阵天线系统通常需要实时调节波束的指向和形成，所以延时的计算需要尽可能地准确和快速。
在这方面，现代的计算机和算法技术可以帮助我们更好地实现相控阵天线延时计算。
除了基本的延时计算公式外，还有一些其他因素需要考虑。
例如，天线元件之间的互相干扰、波束的形成和指向的精度要求、系统的实时性等等。
这些因素都会对延时的计算和系统的性能产生影响。
因此，在实际应用中，需要综合考虑这些因素，以实现相控阵天线系统的高效性能。
总之，相控阵天线延时计算是相控阵天线系统中非常重要的一部分。
通过合理的延时计算，可以实现波束的指向和形成，从而实现系统的高效性能。
在未来，随着计算机和算法技术的发展，相控阵天线延时计算将会变得更加精确和高效，为相控阵天线系统的应用带来更多的可能性。
相控阵天线实施方案
相控阵天线实施方案相控阵天线是一种利用多个天线单元共同工作来实现波束形成和指向控制的天线系统。
相控阵天线在通信、雷达、无线电导航等领域有着广泛的应用，其性能直接影响到系统的通信质量和探测能力。
因此，设计和实施相控阵天线方案显得尤为重要。
一、相控阵天线的基本原理。
相控阵天线通过控制每个天线单元的相位和幅度，实现波束的形成和指向的控制。
相控阵天线系统通常由大量的天线单元组成，这些天线单元之间通过相控网络进行连接，从而实现波束的形成和指向的控制。
相控阵天线的工作原理可以简单地理解为通过改变每个天线单元的信号发射相位和幅度，使得它们的信号在特定方向上相干叠加，从而形成一个指向性很强的波束。
二、相控阵天线的实施方案。
1. 天线单元设计，相控阵天线的性能直接受到天线单元设计的影响。
在实施相控阵天线方案时，需要充分考虑天线单元的设计，包括天线的增益、带宽、波束宽度、辐射方向等参数。
合理的天线单元设计可以有效提高相控阵天线系统的性能。
2. 相控网络设计，相控阵天线的相控网络是实现相控阵功能的关键。
相控网络需要能够准确地控制每个天线单元的相位和幅度，同时还需要考虑相控网络的复杂度和实现成本。
在实施相控阵天线方案时，需要对相控网络进行合理设计，以满足系统性能和成本的要求。
3. 波束形成算法，波束形成算法是相控阵天线系统中的核心部分。
波束形成算法需要能够根据指定的波束方向和宽度，计算出每个天线单元的相位和幅度，从而实现波束的形成。
在实施相控阵天线方案时，需要选择合适的波束形成算法，并进行优化和调整，以提高系统的波束形成精度和稳定性。
4. 系统集成与调试，相控阵天线系统的实施不仅包括硬件设计和制造，还包括系统集成和调试。
在实施相控阵天线方案时，需要对系统进行全面的集成和调试，包括硬件和软件的调试、系统性能的测试和验证等工作，以确保系统能够正常工作并满足设计要求。
5. 性能评估与优化，相控阵天线系统的实施并不是一次性的工作，还需要对系统的性能进行评估和优化。
相控阵天线的方位角和倾角
相控阵天线的方位角和倾角
相控阵天线是一种能够通过控制每个单元天线的相位和幅度来实现波束的电子扫描的天线系统。
在这种天线系统中，方位角和倾角是非常重要的参数。
首先，让我们来谈谈方位角。
方位角是指天线指向目标的水平方向角度。
在相控阵天线中，通过调节每个单元天线的相位来实现波束的方向控制，从而实现对目标的定向发射和接收。
方位角的调节可以让相控阵天线在水平方向上快速准确地对准目标，这对于雷达、通信和无线电导航等应用非常重要。
其次，倾角是指天线指向目标的垂直方向角度。
通过调节每个单元天线的幅度和相位，相控阵天线可以实现对波束的垂直方向控制，从而实现对目标的定向发射和接收。
倾角的调节可以让相控阵天线在垂直方向上快速准确地对准目标，这对于航空雷达、地面通信系统等应用非常重要。
在实际应用中，相控阵天线的方位角和倾角可以根据具体的需求进行动态调整，以适应不同的目标跟踪和通信需求。
这种灵活性使得相控阵天线在军事、航空航天、通信和雷达等领域得到了广泛
的应用。
总之，方位角和倾角是相控阵天线中非常重要的参数，通过调节每个单元天线的相位和幅度，相控阵天线可以实现对波束的精确控制，从而实现快速准确地对准目标的能力。
这种能力使得相控阵天线在现代无线通信和雷达系统中发挥着重要作用。
相控阵天线波束扫描原理
相控阵天线波束扫描原理相控阵天线（Phased Array Antenna）是一种能够通过控制电子元件的相位和振幅，实现对无线电波束进行定向和扫描的天线系统。
它具有快速、准确、灵活的波束扫描能力，被广泛应用于雷达、通信、无线电导航和卫星通信等领域。
相控阵天线的波束扫描原理可以简单概括为通过控制天线阵列中的每个单元天线的相位和振幅，使得天线辐射的信号在空间上形成一个特定方向的波束。
具体来说，相控阵天线系统由多个单元天线组成，每个单元天线都有自己的射频发射/接收模块，通过对每个单元天线的信号进行相位和振幅的控制，就可以实现对波束的定向和扫描。
在相控阵天线中，波束的定向和扫描是通过改变每个单元天线的相位来实现的。
当每个单元天线的相位相同并且振幅相等时，它们发出的信号会在空间上叠加形成一个主波束。
而当改变每个单元天线的相位差时，信号的干涉效应会导致波束的方向发生改变。
通过改变相位差的大小和方向，可以实现对波束的扫描。
相控阵天线的波束扫描原理可以通过以下步骤来解释：首先，通过控制每个单元天线的相位差来改变波束的方向。
当每个单元天线的相位差为0时，波束的方向为垂直于天线阵列的方向；当相位差为其他值时，波束的方向会相应地发生偏转。
其次，通过改变每个单元天线的相位差的大小，可以改变波束的宽度。
当相位差的大小增加时，波束的宽度会减小；当相位差的大小减小时，波束的宽度会增大。
最后，通过改变每个单元天线的相位差的方向，可以实现波束的旋转。
当相位差的方向旋转时，波束也会相应地旋转。
相控阵天线的波束扫描原理具有许多优点。
首先，相比传统的机械扫描天线，相控阵天线的波束扫描速度更快，可以实现快速的目标跟踪和搜索。
其次，相控阵天线的波束扫描方向和范围可以灵活调整，可以根据实际需求进行定制。
此外，相控阵天线具有较低的维护成本和较小的体积，适用于各种应用场景。
相控阵天线的波束扫描原理通过控制每个单元天线的相位和振幅，实现对波束的定向和扫描。
相控阵和频率扫描天线原理
相控阵和频率扫描天线原理引言：随着无线通信技术的不断发展，相控阵和频率扫描天线成为了现代通信系统中的重要组成部分。
本文将详细介绍相控阵和频率扫描天线的原理以及其在通信领域中的应用。
一、相控阵天线原理相控阵天线是通过分别控制每个天线元素的相位和幅度来实现波束的形成和指向的调整。
它由多个天线元素组成，这些天线元素之间的距离必须小于波长的一半，以保证相控阵的有效工作。
相控阵利用不同的相位差来控制天线元素的信号发射或接收时间，从而实现波束的形成和指向的调整。
相控阵天线具有以下特点：1. 多波束形成：相控阵天线可以形成多个波束，从而同时与多个用户进行通信。
2. 波束指向可调：通过调整每个天线元素的相位和幅度，可以实现波束指向的调整，从而满足不同通信需求。
3. 抗干扰能力强：相控阵天线可以通过调整波束指向来抑制干扰信号，提高通信质量。
相控阵天线在通信领域中的应用：1. 5G通信系统：相控阵天线可以实现高速率和大容量的通信，满足5G通信系统对于高速率和大容量的需求。
2. 雷达系统：相控阵天线可以实现雷达的目标跟踪和探测，提高雷达系统的性能。
3. 卫星通信系统：相控阵天线可以实现卫星通信系统的波束指向调整，提高通信质量和覆盖范围。
二、频率扫描天线原理频率扫描天线是通过改变天线的工作频率来实现波束指向的调整。
频率扫描天线根据天线的工作频率不同，可以实现不同方向的波束指向。
通过改变工作频率，可以实现波束的快速调整和切换。
频率扫描天线具有以下特点：1. 快速调整：通过改变工作频率，可以实现波束的快速调整和切换，适应不同通信需求。
2. 灵活性高：频率扫描天线可以根据需求改变工作频率，实现波束指向的调整，提高通信质量。
3. 多方向覆盖：频率扫描天线可以实现多个方向的波束指向，提高通信系统的覆盖范围。
频率扫描天线在通信领域中的应用：1. 移动通信系统：频率扫描天线可以实现移动通信系统的快速切换和调整，提高通信质量和覆盖范围。
相控阵天线eirp计算
相控阵天线eirp计算（原创实用版）目录1.相控阵天线的基本概念2.相控阵天线的工作原理3.相控阵天线的 EIRP 计算方法4.EIRP 计算的实际应用案例5.结论正文1.相控阵天线的基本概念相控阵天线是一种高精度、高性能的天线系统，由多个辐射单元组成。
这些辐射单元可以通过控制其相位和幅度来实现对波束指向和形状的控制。
相控阵天线在通信、导航、遥感等领域具有广泛的应用。
2.相控阵天线的工作原理相控阵天线的工作原理是通过控制各辐射单元的相位和幅度来调整天线波束的方向和形状。
当各辐射单元的相位相同且幅度相等时，天线波束呈球面波；当各辐射单元的相位不同且幅度相等时，天线波束呈平面波；当各辐射单元的幅度不同且相位相同时，天线波束呈椭圆波。
通过改变各辐射单元的相位和幅度，可以实现对天线波束的指向和形状的控制。
3.相控阵天线的 EIRP 计算方法EIRP（Effective Isotropic Radiated Power）是指天线实际辐射功率与理论辐射功率之比，单位为分贝（dB）。
相控阵天线的 EIRP 计算方法主要包括两种：一种是基于天线单元的 EIRP 计算方法，另一种是基于系统级的 EIRP 计算方法。
基于天线单元的 EIRP 计算方法主要通过计算每个天线单元的辐射功率，然后乘以天线单元的数量得到总的 EIRP。
这种方法适用于分析天线单元对 EIRP 的贡献。
基于系统级的 EIRP 计算方法主要通过测量系统的总辐射功率和系统在天线指向方向上的辐射功率，然后计算它们之间的比值得到 EIRP。
这种方法适用于分析系统的整体性能。
4.EIRP 计算的实际应用案例在某卫星通信系统中，需要对相控阵天线的 EIRP 进行计算，以确保系统在不同工作条件下都能满足性能要求。
具体步骤如下：（1）根据系统要求，确定天线单元的数量、尺寸和形状。
（2）计算每个天线单元的辐射功率。
（3）计算天线单元间的相互作用，包括天线间的互相关和互相干。
相控阵天线原理
相控阵天线原理
相控阵天线是一种用于无线通信系统和雷达系统的重要天线技术。
相控阵天线能够通过改变信号的相位和幅度来控制天线的辐射方向和波束宽度，以实现灵活的波束形成和波束跟踪。
相控阵天线由大量的天线元件组成，并且根据电子和信号处理技术来协同工作。
相控阵天线的工作原理基于两个重要概念：干涉和方向性辐射。
干涉是指在天线元件之间引入精确的相位差，以达到波束形成的目的。
具体来说，相控阵天线中的每个天线元件都能够在信号到达时引入不同的相位延迟。
当这些信号经过干涉叠加时，通过叠加相位差的方式形成一个合成波束，在特定的方向上得到更强的辐射信号。
方向性辐射是指通过相控阵天线的波束形成，将辐射能量高度定向到特定的方向。
这种定向性能够提高信号强度和抑制干扰信号，从而提高通信系统的性能。
方向性辐射是通过控制相位和幅度来实现的。
在相控阵天线中，不同元件之间的相位差控制了波束的指向，而振荡器和放大器等电路控制了天线元件的幅度，进一步调整了波束的形状和范围。
相控阵天线的核心是数字信号处理和控制技术。
通过数字信号处理器（DSP）和控制单元，可以对输入信号进行复杂的处理
和计算，以得到需要的相位和幅度控制信号。
相控阵天线的控制单元能够根据场景需求和系统指令实时地调整相位和幅度，实现波束跟踪和波束形成的动态调整。
总之，相控阵天线利用干涉和方向性辐射的原理，通过控制相位和幅度来实现对天线辐射波束的灵活调整。
这种技术能够提高通信系统的性能和容量，广泛应用于无线通信系统和雷达系统中。
相控阵天线原理
相控阵天线原理相控阵天线是一种通过控制每个天线单元的相位和幅度来实现波束形成和指向的天线系统。
它是一种能够实现电子扫描和波束指向的先进天线技术，广泛应用于雷达、通信、无线电导航等领域。
相控阵天线具有指向性强、灵活性高、抗干扰能力强等优点，因此备受关注。
相控阵天线的原理主要包括两个方面，波束形成和波束指向。
波束形成是指通过控制每个天线单元的相位和幅度，使得天线辐射的电磁波在特定方向上形成主瓣，从而实现指向性辐射。
波束指向则是通过改变每个天线单元的相位差，使得主瓣的方向可以随意改变，从而实现对目标的跟踪和定位。
相控阵天线的波束形成和波束指向是通过控制每个天线单元的相位和幅度来实现的。
在波束形成过程中，每个天线单元的相位和幅度可以根据所需的波束形状进行调节，从而使得合成的波束在特定方向上形成主瓣。
而在波束指向过程中，通过改变每个天线单元的相位差，可以实现主瓣的指向随意改变，从而实现对目标的跟踪和定位。
相控阵天线的实现主要依赖于相控阵芯片和相控阵算法。
相控阵芯片是指集成了大量射频开关和相移器件的集成电路，可以实现对每个天线单元的相位和幅度进行精确控制。
而相控阵算法则是指根据所需的波束形状和指向，计算出每个天线单元的相位和幅度，从而实现波束形成和指向的控制。
相控阵天线在雷达、通信、无线电导航等领域有着广泛的应用。
在雷达领域，相控阵天线可以实现对目标的精确探测和跟踪，提高雷达系统的探测性能和抗干扰能力。
在通信领域，相控阵天线可以实现对用户的定向覆盖，提高通信系统的容量和覆盖范围。
在无线电导航领域，相控阵天线可以实现对卫星信号的精确定位和跟踪，提高导航系统的定位精度和抗干扰能力。
总之，相控阵天线作为一种先进的天线技术，具有指向性强、灵活性高、抗干扰能力强等优点，在雷达、通信、无线电导航等领域有着广泛的应用前景。
随着相控阵芯片和相控阵算法的不断进步，相信相控阵天线将会在未来发挥越来越重要的作用。
相控阵天线极化角-概述说明以及解释
相控阵天线极化角-概述说明以及解释1.引言1.1 概述引言概述相控阵天线是一种新型的天线技术，它通过控制每个天线单元的相位和幅度，实现波束的形成和方向的调控。
与传统的单个天线相比，相控阵天线具有快速指向、高增益、抗干扰等优势，因此被广泛应用于雷达、通信以及无线电频谱监测等领域。
本文将重点讨论相控阵天线极化角的相关内容。
极化角是指电磁波在传播过程中所具有的方向性和偏振性的角度特征。
相控阵天线的极化角在天线设计和应用中起着重要的作用。
合理的极化角设计可以提高天线的工作性能和系统的整体性能，同时也可以降低干扰和噪声的影响。
在接下来的正文中，我们将首先介绍相控阵天线的基本原理，包括天线单元的构成和工作原理。
然后，我们将详细探讨极化角的概念与意义，以及相控阵天线极化角的影响因素。
通过对这些内容的研究，我们可以更好地理解相控阵天线极化角的特性和影响，为天线设计和应用提供更有针对性的指导。
最后，我们将对相控阵天线极化角的重要性进行总结，并归纳极化角的影响因素。
同时，我们也将展望相控阵天线极化角在未来的发展趋势，以便读者更好地了解该领域的研究进展和应用前景。
希望本文能为相关领域的研究人员提供参考和借鉴，推动相控阵天线技术的发展和应用。
文章结构部分的内容如下：1.2 文章结构本文将分为引言、正文、结论三个部分来探讨相控阵天线极化角的相关内容。
引言部分首先对相控阵天线的概述进行介绍，解释相控阵天线的基本原理，及其在通信和雷达系统中的重要作用。
其次，定义了文章的目的，明确指出本文将重点讨论相控阵天线的极化角的概念、意义以及影响因素。
正文部分将详细论述相控阵天线极化角的基本原理。
首先，介绍了极化角的定义及其与天线极化状态之间的关系。
然后，讨论了相控阵天线极化角的概念与意义，包括天线的极化多样性、天线的电磁辐射特性等方面的内容。
接着，分析了相控阵天线极化角的影响因素，如工作频率、天线结构设计、天线元件的特性等。
结论部分对本文的研究内容进行了总结。
相控阵天线原理
相控阵天线原理相控阵天线是一种利用相控阵技术实现波束形成和波束指向的天线系统。
它由许多个发射或接收单元组成，每个单元都可以独立控制相位和幅度，从而实现对信号的精确控制。
相控阵天线可以实现波束的快速扫描和定位，具有高增益、抗干扰能力强等优点，因此在雷达、通信、无线电导航等领域得到广泛应用。
相控阵天线的原理主要包括波束形成原理、波束指向原理和相控阵技术三个方面。
首先，波束形成原理是指通过控制每个单元的相位和幅度，使得各个单元发出的信号在空间中叠加形成一个特定方向的波束。
这种波束形成的原理可以实现对目标的定向发送和接收信号，从而提高信号的接收灵敏度和抗干扰能力。
其次，波束指向原理是指通过调节每个单元的相位和幅度，使得波束的主瓣指向所需的方向。
这种波束指向的原理可以实现对目标的准确定位和跟踪，从而提高系统的目标探测和跟踪性能。
最后，相控阵技术是指通过对每个单元的信号进行相位和幅度的控制，实现对波束的形成和指向的技术。
这种相控阵技术可以实现对信号的精确控制和灵活调整，从而提高系统的适应性和灵活性。
相控阵天线的原理在实际应用中具有重要意义。
首先，它可以实现对目标的快速扫描和定位，提高了系统的目标搜索和跟踪性能。
其次，它可以实现对信号的精确控制和抗干扰能力强，提高了系统的通信质量和抗干扰能力。
最后，它可以实现对波束的灵活调整和快速切换，提高了系统的适应性和灵活性。
总之，相控阵天线的原理是一种利用相控阵技术实现波束形成和指向的天线系统，具有波束形成原理、波束指向原理和相控阵技术三个方面的原理。
它在雷达、通信、无线电导航等领域得到广泛应用，具有快速扫描和定位、精确控制和抗干扰能力强、灵活调整和快速切换等优点，对提高系统的性能和适应性具有重要意义。
相控阵天线eirp计算
相控阵天线eirp计算相控阵天线（Phased Array Antenna）是一种由多个天线单元组成的天线系统，通过控制每个天线单元的相位和幅度，可以实现对无线信号的波束形成和方向调节。
在无线通信和雷达系统中，相控阵天线被广泛应用于提高信号传输和接收的性能。
EIRP（Equivalent Isotropically Radiated Power）是指天线在特定方向上的等效等向辐射功率。
它是一个衡量天线辐射功率的指标，可以用来评估天线的发射能力。
计算EIRP的公式如下：EIRP = PT + G - L其中，PT是天线的发射功率，G是天线的增益，L是天线的损耗。
首先，我们需要知道天线的发射功率PT。
发射功率是指天线向空间发送的无线信号的功率大小。
通常，发射功率由无线设备的发射电路决定，可以通过测量电路中的电流和电压来计算。
其次，我们需要计算天线的增益G。
天线的增益是指天线在特定方向上辐射功率相对于理想等向辐射天线的增益。
天线的增益与天线的结构和设计有关，可以通过天线的指向性图和辐射功率图来确定。
最后，我们需要考虑天线的损耗L。
天线的损耗包括导线损耗、辐射损耗和接头损耗等。
导线损耗是指由于电流在导线中的传输而产生的能量损耗；辐射损耗是指由于电磁波辐射而导致的能量损耗；接头损耗是指由于天线与其他设备之间的连接而产生的能量损耗。
这些损耗可以通过实验测量或者理论计算来确定。
综上所述，计算相控阵天线的EIRP需要考虑天线的发射功率、增益和损耗。
通过测量和计算这些参数，我们可以得到相控阵天线在特定方向上的等效等向辐射功率。
这个值可以用来评估天线的发射能力，并且在无线通信和雷达系统中起到重要的作用。
相控阵天线的EIRP计算是一个复杂的过程，需要考虑多个因素。
在实际应用中，我们可以利用计算机模拟和仿真工具来进行计算，以提高计算的准确性和效率。
相控阵天线的EIRP计算对于无线通信和雷达系统的设计和优化具有重要的意义，可以帮助我们提高系统的性能和可靠性。
相控阵天线gt值计算
相控阵天线gt值计算相控阵天线（Phased Array Antenna）是一种由多个天线单元组成的天线系统。
其中的每个天线单元可以通过控制相位和振幅来调整辐射波束的方向和形状，从而实现对特定目标的跟踪和定位。
与传统的机械转向天线相比，相控阵天线具有快速、精确、灵活等优点，被广泛应用于雷达、通信、无线电导航等领域。
在相控阵天线中，gt值是一个重要的性能指标，代表了天线的增益和方向性。
gt值的计算需要考虑天线的辐射功率和接收灵敏度，以及与自由空间中的基准天线进行比较。
具体而言，gt值可以通过以下公式进行计算：gt = Gr * Ar / (λ^2 * 4 * π)其中，Gr为接收天线的增益，Ar为接收天线的有效面积，λ为工作波长。
相控阵天线的增益主要来源于两个方面：天线的直接ivity（D）和阵列增益（G）。
直接ivity是指天线在某个特定方向上的辐射能力，而阵列增益是指通过相控技术将天线单元的辐射能力叠加形成的增益效果。
gt值可以通过以下公式进行计算：gt = D * G天线的直接ivity是与天线的物理结构和辐射特性相关的，包括天线的形状、大小、材料等。
而阵列增益则是通过调整天线单元的相位和振幅来实现的。
通过改变天线单元之间的相位差，相控阵天线可以实现波束的方向和形状的调整。
此外，通过调整天线单元的振幅，相控阵天线还可以实现波束的增强和抑制。
相控阵天线的阵列增益与天线单元的数量、间距、相位差等参数相关。
gt值的计算还需要考虑接收天线的有效面积。
有效面积是指天线接收到的信号功率与信号源的辐射功率之间的比值。
对于相控阵天线来说，有效面积与天线单元的大小、形状、方向性等有关。
较大的天线单元可以提高有效面积，从而增加接收信号的强度。
gt值的计算还需要考虑工作波长。
工作波长是指天线操作的频率所对应的波长。
波长越短，相控阵天线的分辨率越高，对目标的定位和跟踪能力越强。
相控阵天线的gt值是一个重要的性能指标，可以通过计算天线的增益和方向性来获得。
相控阵天线原理
相控阵天线原理相控阵天线是一种利用电子技术实现波束形成和波束指向控制的天线系统。
相控阵天线由多个天线单元组成，这些天线单元之间可以通过控制电路进行相位和幅度的调节，从而实现波束的形成和指向的控制。
相控阵天线在通信、雷达、无线电导航等领域有着广泛的应用，其原理和工作机制对于理解现代无线通信技术具有重要意义。
相控阵天线的原理基于波束形成和波束指向控制。
波束形成是指通过相控阵天线中的每个天线单元发射的信号之间的相位和幅度的调节，使得这些信号在空间中叠加形成一个特定方向的波束。
波束指向控制是指通过调节每个天线单元的相位和幅度，使得波束的主瓣指向特定的方向，从而实现对目标的定向传输和接收。
相控阵天线的工作原理可以用以下几个步骤来描述，首先，通过控制电路对每个天线单元的相位和幅度进行调节，使得它们发射的信号在空间中叠加形成一个特定方向的波束；其次，通过调节每个天线单元的相位和幅度，使得波束的主瓣指向特定的方向，实现对目标的定向传输和接收；最后，根据接收到的信号进行信号处理，从而实现对目标的探测和跟踪。
相控阵天线的原理可以通过以下几个关键技术来实现，首先，天线单元的设计和制造技术，包括天线的结构、材料、尺寸等方面的设计和制造；其次，相控阵天线的控制电路技术，包括对每个天线单元的相位和幅度进行精确调节的电路设计和实现；最后，信号处理技术，包括对接收到的信号进行处理和分析，从而实现对目标的探测和跟踪。
相控阵天线的原理和技术在现代通信和雷达系统中有着广泛的应用。
在通信系统中，相控阵天线可以实现对移动通信用户的定向传输和接收，提高通信系统的覆盖范围和通信质量；在雷达系统中，相控阵天线可以实现对目标的定向探测和跟踪，提高雷达系统的探测距离和目标分辨率。
总之，相控阵天线作为一种利用电子技术实现波束形成和波束指向控制的天线系统，其原理和技术对于理解现代无线通信技术具有重要意义。
相控阵天线的原理基于波束形成和波束指向控制，通过控制电路对每个天线单元的相位和幅度进行调节，实现对目标的定向传输和接收。
相控阵天线指标对比
相控阵天线指标对比相控阵天线是一种利用多个天线单元实现波束形成和波束指向控制的天线系统。
相控阵天线在无线通信、雷达、航空航天等领域有着广泛的应用。
在设计和选择相控阵天线时，需要考虑多个指标来评估其性能和适用性。
我们来看天线增益。
天线增益是指天线辐射功率与理想点源天线辐射功率之比。
相控阵天线由于具备波束形成和波束指向控制的功能，可以实现较高的天线增益。
相比传统天线，相控阵天线可以通过相控阵控制算法调整波束指向，从而实现对信号的更精确接收和发射，提高信号传输的可靠性和覆盖范围。
我们来看波束宽度。
波束宽度是指天线波束在主瓣中心附近的主要辐射能量所占的角度范围。
相控阵天线可以通过调整相控阵的权重系数来改变波束指向和波束宽度。
相比传统天线，相控阵天线可以实现更窄的波束宽度，从而提高天线的方向性和抗干扰能力。
然后，我们来看波束形状。
波束形状是指天线辐射能量在空间中的分布形状。
相控阵天线可以通过调整相控阵的权重系数来改变波束形状。
相比传统天线，相控阵天线可以实现更加灵活的波束形状，可以根据实际需求进行调整，从而适应不同的通信环境和应用场景。
接下来，我们来看天线阵元数。
天线阵元数是指相控阵天线中天线单元的数量。
相控阵天线的性能和复杂度与天线阵元数密切相关。
较多的天线阵元可以提高天线的分辨率和指向精度，但也会增加天线的复杂度和成本。
在实际应用中，需要根据具体要求和限制来选择合适的天线阵元数。
我们还需要考虑相控阵天线的功耗和尺寸。
相控阵天线的功耗是指天线工作时所消耗的功率。
相控阵天线的尺寸是指天线的物理尺寸。
相比传统天线，相控阵天线由于具备波束形成和波束指向控制的功能，通常会消耗更多的功耗和占据更大的空间。
在实际应用中，需要根据系统的电源和空间限制来选择合适的相控阵天线。
相控阵天线具备波束形成和波束指向控制的功能，可以实现较高的天线增益、更窄的波束宽度和更灵活的波束形状。
同时，相控阵天线的性能和复杂度与天线阵元数、功耗和尺寸密切相关。
相控阵天线功能与工作原理
相控阵天线功能与工作原理
相控阵天线是一种具有可调控信号传输方向的天线系统。
其主要功能是实现无需移动天线本身即可改变天线发送或接收信号的方向。
相控阵天线的工作原理基于干涉原理和波束赋形。
相控阵天线由许多天线单元（也称为阵元）组成，每个天线单元都可以独立地进行发射或接收信号。
利用天线单元之间的相位差和振幅调节，可以实现对信号传输方向的调整。
具体地说，当相控阵天线系统接收到待传输的信号后，它会将信号分成许多部分，每个部分经过不同的相位和振幅调节，然后由相控阵天线的各个天线单元同时发射。
这些发射的信号相互干涉，形成一个主瓣方向非常集中的波束，将信号传输到目标方向。
通过改变每个天线单元的相位和振幅设置，可以改变波束的方向和形状，实现对信号传输方向的调整。
相控阵天线的工作原理还可以用于接收信号。
当由目标方向传来的信号到达相控阵天线时，各个天线单元会接收到不同的信号幅度和相位，通过对这些信号进行加权相加，可以增强目标方向的信号强度，并减小来自其他方向的干扰信号。
总之，相控阵天线通过调节天线单元之间的相位和振幅，实现对信号传输方向的控制，广泛应用于无线通信、雷达、航空航天等领域，提高了信号传输的灵活性和效率。
相控阵天线功能
相控阵天线功能
相控阵天线是一种由多个辐射元件组成的天线，通过控制每个辐射元件的相位和振幅，可以实现对电磁波的辐射方向和形状进行精确控制。
相控阵天线具有以下功能：
1. 宽带性能：相控阵天线可以在一定范围内实现宽带工作，可以支持多个频段的应用。
2. 方向性控制：相控阵天线可以通过控制每个辐射元件的相位差值，实现对辐射波束方向的控制，从而实现天线指向性。
3. 波束宽度控制：可以通过调整辐射元件的相位和振幅，实现对波束宽度的控制，从而实现天线的覆盖范围和细分控制。
4. 空间滤波：相控阵天线可以通过控制每个辐射元件的相位和振幅，实现对干扰信号和多径信号的抑制，从而提高系统的信噪比和抗干扰能力。
5. 多信号接收：相控阵天线可以同时接收多个信号，通过控制每个辐射元件的相位和振幅，实现对不同信号的分离和识别，从而提高系统的多信号处理能力。
相控阵天线的功能使其被广泛应用于雷达、通信、导航、无人机等领域。
- 1 -。
相控阵天线功能
相控阵天线功能相控阵天线（Phased Array Antenna）是一种具有高度方向性和灵活可调的天线系统，广泛应用于通信、雷达、无人机、卫星通信和军事防御等领域。
相控阵天线通过对天线元件的相位和幅度进行精确控制，可以实现信号的波束形成、波束指向调整和波束宽度控制等功能，从而提高通信质量和系统性能。
相控阵天线由多个天线元件组成，每个天线元件之间存在一定的间距和相位差，通过合理的控制这些参数，可以使得天线阵列在特定方向上形成一个主瓣，同时抑制其他方向的干扰信号。
相控阵天线可以通过调整天线元件的相位和幅度来改变主瓣的指向，从而实现波束的电子扫描，而无需进行机械调整。
这种电子扫描的方式具有快速、精确和灵活的特点，能够满足不同场景下的通信和探测要求。
相控阵天线的核心技术是相控阵信号处理，即通过计算和调整天线元件的相位和幅度来实现波束形成和指向调整。
在相控阵信号处理中，需要进行波束形成算法的设计和实现。
常见的波束形成算法包括线性加权法、最小均方误差法（MVDR）、协方差矩阵差分法（CMDF）等。
这些算法可以通过优化天线元件的相位和幅度权重，使得波束在目标方向上具有最大增益，从而实现有效的信号接收和传输。
相控阵天线除了可以实现波束形成和指向调整外，还可以通过调整天线元件的相位和幅度来控制波束的宽度。
波束的宽度决定了天线的覆盖范围和信号接收的灵敏度。
在通信系统中，可以根据用户的位置和通信要求，动态调整波束的宽度，以提高通信质量和系统容量。
在雷达和无人机应用中，可以根据目标的距离和速度，调整波束的宽度，以实现目标的跟踪和探测。
相控阵天线的优势在于其具有高度方向性和灵活可控的特点。
相较于传统的机械扫描天线，相控阵天线不需要进行机械调整，可以实现快速、精确和灵活的波束形成和指向调整。
相控阵天线还具有抗干扰能力强、系统可靠性高、功耗低等优点。
因此，相控阵天线在现代通信和雷达系统中得到了广泛的应用和研究。
总结起来，相控阵天线是一种具有高度方向性和灵活可调的天线系统，通过对天线元件的相位和幅度进行精确控制，实现了波束形成、波束指向调整和波束宽度控制等功能。
相控阵天线 增益 面积-概述说明以及解释
相控阵天线增益面积-概述说明以及解释1.引言1.1 概述概述相控阵天线是一种利用阵列中多个天线元件的相位和幅度来实现波束的指向性和增益控制的天线系统。
相较于传统的天线系统，相控阵天线具有更高的方向性和增益，可以满足更复杂的通信和雷达应用需求。
增益作为评判天线性能的重要指标之一，决定了天线的信号接收和传输能力。
而面积则是天线在实际应用中需要考虑的一个重要方面，不同应用场景对天线体积和尺寸的要求不同。
本文将首先对相控阵天线的原理和工作方式进行介绍。
接着，深入探讨增益是如何影响天线性能的，并详细分析增益的计算方法和影响因素。
最后，将讨论天线面积与其他性能指标之间的关系，分析天线面积对性能的影响，并探索如何在保证性能的前提下进行面积优化。
通过本文的阅读，读者将能够全面了解相控阵天线的概念和特点，了解增益和面积对天线性能的重要影响，并能够灵活应用相关知识进行天线设计和优化。
文章结构是指文章的组织框架和内容分布，它是确保文章逻辑清晰、条理分明的重要组成部分。
本文将按照以下结构进行阐述:1. 引言1.1 概述在引言部分，我们将对相控阵天线的概念和应用进行简要介绍，引出本文的研究主题。
1.2 文章结构这一部分将阐述整篇文章的结构和内容分布。
我们将首先介绍相控阵天线的原理和构成，然后讨论其增益和面积的关系，最后在结论部分对整篇文章进行总结，并探讨相关研究的意义。
1.3 目的在引言的最后，我们将明确本文的研究目的和意义，为后续的内容铺垫。
2. 正文2.1 相控阵天线在这一部分，我们将详细介绍相控阵天线的原理和应用。
包括其工作原理、构成要素以及特点等内容，旨在帮助读者全面了解相控阵天线的基本知识。
2.2 增益这一部分将探讨相控阵天线的增益特性。
我们将解释增益与天线的方向性和辐射能力之间的关系，并介绍相控阵天线如何通过改变阵元权重来调整增益的方向和强度。
2.3 面积在这一部分，我们将研究相控阵天线的面积问题。
我们将讨论面积对天线性能和尺寸的影响，以及如何通过优化天线布局和设计来实现更好的性能和更小的面积占用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
有源相控阵的每个 辐射器都配装有一 个发射/接收组件， 每个组件都能自己 产生，接收电磁波， 因此在频宽，信号 处理和冗度设计上 都比无源相控阵具 有较大的优势
无源相控阵仅有一 个中央发射机和一 个接收机，发射机 产生的高频能量经 过计算机自动分配 给天线阵的各个辐 射器，目标反射信 号经接收机统一放 大
磁场
磁场
电场
电波传输方向
电场
1 2 3 4 5 6
天线的基本结构及工作原理 天线的阻抗匹配 天线的极化方式 天线的辐射方向图 天线的增益 相控阵的基本模型
无限长传输线上各点电压与电流的比值等于特
性阻抗，用符号Ｚ。表示 通常Ｚ。=50欧姆 馈线特性阻抗与导体直径、导体间距和导体间 介质的介电常数有关，与馈线长短、工作频率 以及馈线终端所接负载阻抗大小无关。
1
2 3
4
5 6
天线的基本结构及工作原理 天线的输入阻抗 天线的极化方式 天线的辐射方向图 天线的增益 相控阵的基本模型
天线 抱杆
室外馈线
主馈线（7/8“）
室内超柔馈线 防雷保护器 基站主设备
反射板
振子
发射时：
把高频电流转换为电磁波
接收时：
把电磁波转换为高频电流
振 子 电场
越好。
1 2 3 4 5 6
天线的基本结构及工作原理 天线的阻抗匹配 天线的极化方式 天线的辐射方向图 天线的增益 相控阵的基本模型
天线的极化就是指天线辐射时形成的电场强度
方向：垂直，水平，+45，-45
如果电波在传播过程中电场的方向是 旋转的，就叫作椭圆极化波。旋转过 程中，如果电场的幅度，即大小保持 不变，我们就叫它为圆极化波。向传 播方向看去顺时针方向旋转的叫右旋 圆极化波，反时针方向旋转的叫做左 旋圆极化波。
天线和馈线的连接端，即馈电点两端感应的信
号电压与信号电流之比，称为天线的输入阻抗Z
当馈线和天线匹配时，高频能量全部被负载吸收，馈线上只有 入射波，没有反射波。 而当天线和馈线不匹配时，也就是天线阻抗不等于馈线特性阻 抗时，负载就不能全部将馈线上传输的高频能量吸收，而只能吸收 部分能量。入射波的一部分能量反射回来形成反射波。
朝前: 10W
50 ohms
返回: 0.5W
80 ohms
9.5 W
当传输线的特性阻抗Ｚ。天线的输入阻抗Ｚ
（Ｚ-Ｚ。) 反射系数Γ＝ -------------------（Ｚ＋Ｚ。） （ 1+Γ） 驻波系数Ｓ＝------------（1-Γ） 终端负载阻抗和特性阻抗越接近，反射系
数越小，驻波系数越接近于１，匹配也就
增益是指在输入功率相等的条件下， 实际天线与理想的辐射单元在空间同 一点处所产生的场强的平方之比，即 功率之比。
在同等条件下，增益越高，电波 传播的距离越远
板状天线增益与水平波瓣宽度
半功率波瓣宽度
半波振子 360 以半波振子 为参考的增益
0dBd
带反射板的半波振子
180
3dBd
带反射板的两个半波振子
1 2 3 4 5 6
天线的基本结构及工作原理 天线的阻抗匹配 天线的极化方式 天线的辐射方向图 天线的增益 相控阵的基本模型
顶视
侧视
在地平面上，为了把信号集中到所需要的地方，要求把“ 面包圈” 压成扁平的
1 2 3 4 5 6
天线的基本结构及工作原理 天线的阻抗匹配 天线的极化方式 天线的辐射方向图 天线的增益 相控阵的基本模型
90
6dBd
理论辐射图
2基本结构及工作原理 天线的阻抗匹配 天线的极化方式 天线的辐射方向图 天线的增益 相控阵的基本模型
不下倾
电调下倾
机械下倾
电下倾的产生
无下倾时
在馈电网络中 路径长度相等
有下倾时
在馈电网络中 路径长度不相等
常规天线
电调天线
对于间隔排列为d的N个单元阵列，当 相邻单元的相位呈等相均匀分布时， 天线最大波束形成于法向正前方。
当相邻单元的相位依次相差Φ时，最大 波束形成于θ0空间方向。
2 π d sin 0 λ
d sin
d 0 0
d
1
1
2 2 k
k
(N－1) N－1
0 sin
d 2 /
移相器是电调天线的重要组成 部分，它通过调节馈电网络的 长度来改变各振子馈电相位， 实现天线波束下倾
