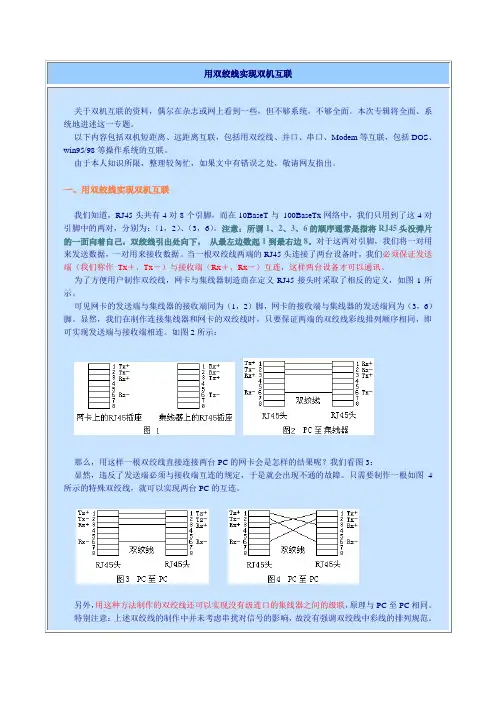

关于双机互联的资料，偶尔在杂志或网上看到一些，但不够系统，不够全面。本次专辑将全面、系统地进述这一专题。

以下内容包括双机短距离、远距离互联，包括用双绞线、并口、串口、Modem等互联，包括DOS、win95/98等操作系统的互联。

由于本人知识所限，整理较匆忙，如果文中有错误之处，敬请网友指出。

一、用双绞线实现双机互联

我们知道，RJ45头共有4对8个引脚，而在10BaseT与100BaseTx网络中，我们只用到了这4对引脚中的两对，分别为：（1，2）、（3，6）。注意：所谓1、2、3、6的顺序通常是指将RJ45头没弹片的一面向着自己，双绞线引出处向下，从最左边数起1到最右边8。对于这两对引脚，我们将一对用来发送数据，一对用来接收数据。当一根双绞线两端的RJ45头连接了两台设备时，我们必须保证发送端（我们称作Tx＋、Tx－）与接收端（Rx＋、Rx－）互连，这样两台设备才可以通讯。

为了方便用户制作双绞线，网卡与集线器制造商在定义RJ45接头时采取了相反的定义，如图1所示。

可见网卡的发送端与集线器的接收端同为（1，2）脚，网卡的接收端与集线器的发送端同为（3，6）脚。显然，我们在制作连接集线器和网卡的双绞线时，只要保证两端的双绞线彩线排列顺序相同，即可实现发送端与接收端相连。如图2所示：

那么，用这样一根双绞线直接连接两台PC的网卡会是怎样的结果呢？我们看图3：

显然，违反了发送端必须与接收端互连的规定，于是就会出现不通的故障。只需要制作一根如图4所示的特殊双绞线，就可以实现两台PC的互连。

另外，用这种方法制作的双绞线还可以实现没有级连口的集线器之间的级联，原理与PC至PC相同。

特别注意：上述双绞线的制作中并未考虑串扰对信号的影响，故没有强调双绞线中彩线的排列规范。

关于双绞线中彩线的排列方法是有统一的国际标准严格规定的，在10BaseT与100BaseTx网络中现在常用的是TIA/EIA568B。在打线时应使用如下的顺序：

TIA/EIA568B标准：TIA/EIA568A标准：

1->橙白1->绿白

2->橙2->绿

3->绿白3->橙白

4->蓝4->蓝

5->蓝白5->蓝白

6->绿6->橙

7->棕白7->棕白

8->棕8->棕

如果不按上述顺序，而使用电缆两头一对一的连接方式，会使一组信号（负电压信号）通过不绞合在一起的两根芯线传输，造成极大的近端串扰（NEXT-> Near-End-CrossTalk) 。

为了避免串扰对信号的影响（尤其在连接距离较长时），我们应严格按照图5和图6的顺序排线。

为什么只规定使用白橙/橙、白绿/绿两对双绞线来传输数据呢？原因是这两对线的对绞最紧密，抵消各自电流在导线中流动时产生的磁场干扰的效果最好。另两对线目前在10BaseT与100BaseTx 网络中尚无定义。

另外也有资料指出，如果用上述方法不能实现双机互连时，可以用图7所示的顺序打线试试。
