覆铜板知识-覆铜板的结构及特性
覆铜板基础知识[教材]

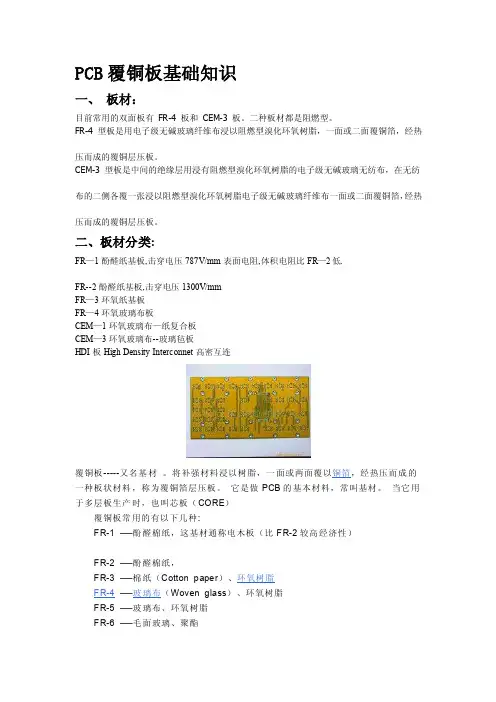

![覆铜板基础知识[教材]](https://img.taocdn.com/s3/m/9ebfb293b8d528ea81c758f5f61fb7360a4c2b5a.png)
PCB覆铜板基础知识一、板材：目前常用的双面板有FR-4 板和CEM-3 板。
二种板材都是阻燃型。
FR-4 型板是用电子级无碱玻璃纤维布浸以阻燃型溴化环氧树脂，一面或二面覆铜箔，经热压而成的覆铜层压板。
CEM-3 型板是中间的绝缘层用浸有阻燃型溴化环氧树脂的电子级无碱玻璃无纺布，在无纺布的二侧各覆一张浸以阻燃型溴化环氧树脂电子级无碱玻璃纤维布一面或二面覆铜箔，经热压而成的覆铜层压板。
二、板材分类:FR—1酚醛纸基板,击穿电压787V/mm表面电阻,体积电阻比FR—2低.FR--2酚醛纸基板,击穿电压1300V/mmFR—3环氧纸基板FR—4环氧玻璃布板CEM—1环氧玻璃布—纸复合板CEM—3环氧玻璃布--玻璃毡板HDI板High Density Interconnet高密互连覆铜板-----又名基材。
将补强材料浸以树脂，一面或两面覆以铜箔，经热压而成的一种板状材料，称为覆铜箔层压板。
它是做PCB的基本材料，常叫基材。
当它用于多层板生产时，也叫芯板（CORE）覆铜板常用的有以下几种:FR-1 ──酚醛棉纸，这基材通称电木板（比FR-2较高经济性）FR-2 ──酚醛棉纸，FR-3 ──棉纸（Cotton paper）、环氧树脂FR-4──玻璃布（Woven glass）、环氧树脂FR-5 ──玻璃布、环氧树脂FR-6 ──毛面玻璃、聚酯G-10 ──玻璃布、环氧树脂CEM-1 ──棉纸、环氧树脂（阻燃）CEM-2 ──棉纸、环氧树脂（非阻燃）CEM-3 ──玻璃布、环氧树脂CEM-4 ──玻璃布、环氧树脂CEM-5 ──玻璃布、多元酯AIN ──氮化铝SIC ──碳化硅目前，市场上供应的覆铜板，从基材考虑，主要可分以下几类：覆铜板的分类纸基板玻纤布基板合成纤维布基板无纺布基板复合基板其它所谓基材，是指纸或玻纤布等增强材料。
若按形状分类，可分成以下4种。
覆铜板屏蔽板多层板用材料特殊基板上述4种板材，分别说明如下。
覆铜板研究报告
覆铜板研究报告一、概述覆铜板是一种常见的电子元件，也是电路板的主要组成部分之一。
它由铜箔和基板组成，广泛应用于电子产品、通讯设备、汽车电子、医疗器械等领域。
本报告旨在介绍覆铜板的基本结构、制造工艺、应用领域及发展趋势。
二、基本结构覆铜板的基本结构包括基板和铜箔两部分。
基板是覆铜板的主体，一般采用玻璃纤维布或环氧树脂薄板等材料制成。
铜箔则是基板上的一层覆盖物，其厚度一般在10-70微米之间。
铜箔的质量和厚度直接影响到覆铜板的性能和成本。
三、制造工艺1. 铜箔制备覆铜板的铜箔制备是制造过程中的关键步骤之一。
铜箔的制备方法有两种：湿法和干法。
湿法制备铜箔主要是通过电解法，将电解液中的铜离子还原成铜箔。
干法制备铜箔主要是通过轧制、拉伸等方法将铜坯加工成铜箔。
2. 基板制备基板的制备一般采用玻璃纤维布或环氧树脂薄板等材料制成。
制备过程中需要进行打孔、铜化等处理，以便与铜箔形成牢固的结合。
3. 覆铜板制备覆铜板的制备是将铜箔与基板结合在一起。
制备过程中需要进行蚀刻、镀铜等处理，以便形成电路图案和保护层。
四、应用领域覆铜板广泛应用于电子产品、通讯设备、汽车电子、医疗器械等领域。
其中，电子产品是覆铜板的主要应用领域之一。
如手机、平板电脑、笔记本电脑等电子产品中都需要使用覆铜板。
五、发展趋势1. 轻薄化、高密度化随着电子产品的轻薄化和高密度化趋势，覆铜板的厚度和线宽逐渐减小，同时需要提高其性能和可靠性。
2. 环保化随着环保意识的不断提高，覆铜板制造过程中需要减少对环境的污染。
同时，需要采用更加环保的材料和工艺，以减少对环境的影响。
3. 智能化随着智能化的发展，覆铜板需要具备更加智能化的功能，如传感、通讯等功能，以满足不同领域的需求。
六、结论覆铜板是电子元件的重要组成部分，其制造工艺和应用领域不断发展。
随着电子产品的轻薄化、高密度化和智能化趋势，覆铜板需要不断提高其性能和可靠性，同时也需要更加环保和智能化。
覆铜板简介知识
覆铜板简介知识1. 什么是覆铜板？覆铜板（Copper Clad Laminate，简称CCL），是一种常用于电子电路板的基材。
它由两层薄铜箔与中间的绝缘层复合而成。
覆铜板常用于制造印刷电路板（Printed Circuit Board，简称PCB），提供了电子器件之间的电气连接和支持。
2. 覆铜板的组成覆铜板的组成主要包括铜箔、绝缘层和胶黏剂。
•铜箔：覆铜板的两面均有铜箔，它们通常具有不同的厚度，为了满足不同的电路设计要求。
铜箔作为导电层，用于传输电流。
•绝缘层：绝缘层位于两层铜箔之间，起到隔离和支撑的作用。
常见的绝缘材料有环氧树脂（FR-4）和聚酰亚胺（PI）等。
•胶黏剂：胶黏剂用于固定铜箔和绝缘层。
常用的胶黏剂有聚酰亚胺和环氧树脂等。
3. 覆铜板的分类根据不同的特性和应用需求，覆铜板可以分为多种类型。
常见的分类方式有：•单面覆铜板：只有一层铜箔，通常用于简单的电路设计和低成本的应用。
•双面覆铜板：两面都有铜箔，可以通过穿孔连接两个铜箔，广泛应用于中等复杂度的电路设计。
•多层覆铜板：在双面覆铜板的基础上，进一步添加绝缘层和铜箔，形成多层堆叠结构。
多层覆铜板用于复杂的电路设计，可以实现更高的集成度和信号传输速率。
•特种覆铜板：根据特殊需要，可以采用特殊材料或制造工艺的覆铜板，如高频覆铜板、高TG值覆铜板等。
4. 覆铜板的特性和性能覆铜板具有以下特性和性能：•导电性能：铜箔作为导电层，具有良好的导电性能，可满足电子器件之间的电气连接需求。
•机械强度：覆铜板的绝缘层具有较高的机械强度，能够提供稳定的支撑和保护。
•热稳定性：覆铜板要求在高温环境下仍能保持稳定性能，以确保电路的可靠性。
•焊接性能：覆铜板表面的铜箔可以进行焊接，便于电子器件的安装和连接。
•环保性：现代的覆铜板广泛采用环保材料，满足环境保护要求。
5. 覆铜板的应用覆铜板在电子制造领域有广泛的应用，常见的应用领域包括：•通信设备：手机、电视、路由器等通信设备中需要大量的覆铜板来支持电路连接和传输。
ccl覆铜板（CCL覆铜板）
ccl 覆铜板（CCL 覆铜板）一、铜箔基板CCL（覆铜板）简称CCL，为PC板的重要机构组件。
它是由铜箔（皮）、树脂（肉）、补强材料（骨骼）、及其它功能补强添加物（组织）组成。
PC板种类层数应用领域纸质酚醛树脂单、双面板（＆FR1，FR2）电视、显示器、电源供应器、音响、复印机、录放机、计算器、电话机、游乐器、键盘环氧树脂复合基材单、双面板（CEM1、CEM3）电视、显示器、电源供应器、高级音响、电话机、游乐器、汽车用电子产品、鼠标、电子记事本玻纤布环氧树脂单、双面板（4）适配卡、计算机外设设备、通讯设备、无线电话机、手表、游乐器玻纤布环氧树脂多层板（FR4和FR5）桌上型计算机、笔记型计算机、掌上型计算机、硬盘机、文书处理机、呼叫器、行动电话、IC卡、数字电视音响、传真机、汽车工业、军用设备二、特征码定位器CCL寻找出防病毒软件报警的PE文件（病毒、木马等）中恶意代码的位置◆强大的自动检测功能，可以定位PE文件中的多处特征码◆自由的参数设置，定制自己的手动检测◆可以选择定位精度和检测范围◆可以对某区间填充0，排除该区间的干扰◆可以浏览定位结果并保存一般印制板用基板材料可分为两大类：刚性基板材料和柔性基板材料。
一般刚性基板材料的重要品种是覆铜板。
它是用增强材料（加固材料），浸以树脂胶黏剂，通过烘干、裁剪、叠合成坯料，然后覆上铜箔，用钢板作为模具，在热压机中经高温高压成形加工而制成的。
一般的多层板用的半固化片，则是覆铜板在制作过程中的半成品（多为玻璃布浸以树脂，经干燥加工而成）。
覆铜箔板的分类方法有多种。
一般按板的增强材料不同，可划分为：纸基、玻璃纤维布基、复合基（CEM系列）、积层多层板基和特殊材料基（陶瓷、金属芯基等）五大类。
若按板所采用的树脂胶黏剂不同进行分类，常见的纸基CCI。
有：酚醛树脂（XPC、xxxpc、FR一1、FR一2等）、环氧树脂（Fe一3）、聚酯树脂等各种类型。
常见的玻璃纤维布基CCL有环氧树脂（FR-4、FR-5），它是目前最广泛使用的玻璃纤维布基类型。
PCB覆铜板性能特点及其用途
PCB覆铜板性能特点及其用途PCB（Printed Circuit Board，印刷电路板）是一种用于连接和支持电子元件的电气原理图的平面基材。
覆铜板是PCB的主要组成部分，它具有一系列特点和用途。
本文将详细介绍PCB覆铜板的性能特点及其用途。
性能特点：1.优良的导电性能：覆铜板是由底材和覆铜层组成的，覆铜层具有优良的导电性能，能够为电子元件提供可靠的导电通路。
2.良好的导热性能：覆铜板具有良好的导热性能，能够快速散热，有效保护电子元件的工作温度，提高其使用寿命。
3.良好的焊接性能：覆铜板上的焊盘和焊接线路能够与电子元件进行可靠的焊接连接，保证电路的稳定性和可靠性。
4.良好的耐腐蚀性能：覆铜板表面覆盖有一层保护性的焊盘，能够有效抵御湿气、化学物质和氧化物的侵蚀，提高PCB的使用寿命。
5.物理强度高：覆铜板具有较高的刚度和物理强度，能够承受一定的机械冲击和振动，保护电子元件的安全性。
6.良好的阻燃性能：覆铜板采用的材料具有良好的阻燃性能，能够有效阻止火焰的蔓延，保障电路的安全性。
用途：1.通信领域：PCB覆铜板广泛应用于通信设备中，如手机、无线路由器、通信基站等，用于连接各种电子元件和实现信号传输。
2.计算机领域：PCB覆铜板也被广泛应用于计算机硬件中，如主板、显卡、内存条等，用于搭建计算机主要的电路和连接关系。
3.汽车电子领域：汽车中的电子设备也离不开PCB覆铜板，如汽车电控系统、车载娱乐系统、汽车仪表盘等，用于连接各个电子模块和传输数据。
4.工业控制领域：工业领域中的各种控制系统也需要PCB覆铜板来实现电路的搭建和信号的传输，如PLC、变频器、机器人等。
5.医疗器械领域：医疗仪器中的电子元件也需要PCB覆铜板连接和支持，如生命体征监测仪、医疗图像设备、手术器械等。
6.消费电子领域：消费电子产品中也广泛应用了PCB覆铜板，如电视、音响、游戏机等，用于连接各种电子元件和实现功能。
总之，PCB覆铜板具有优良的导电、导热、焊接性能，良好的耐腐蚀性能，物理强度高和良好的阻燃性能。
覆铜板简介知识

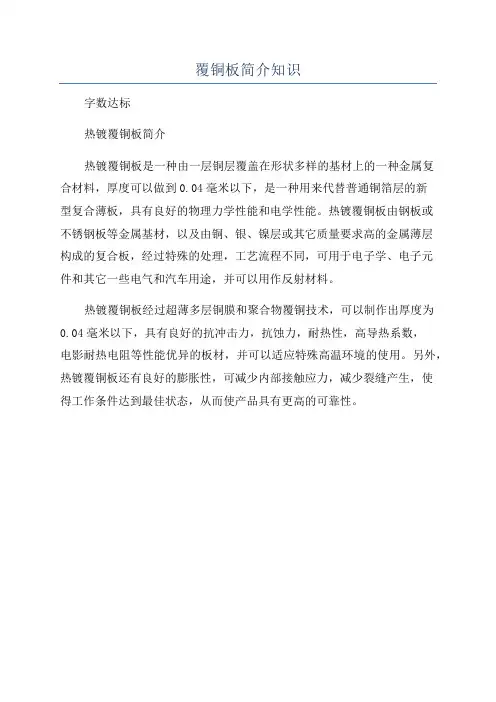

覆铜板简介知识
字数达标
热镀覆铜板简介
热镀覆铜板是一种由一层铜层覆盖在形状多样的基材上的一种金属复
合材料，厚度可以做到0.04毫米以下，是一种用来代替普通铜箔层的新
型复合薄板，具有良好的物理力学性能和电学性能。
热镀覆铜板由钢板或
不锈钢板等金属基材，以及由铜、银、镍层或其它质量要求高的金属薄层
构成的复合板，经过特殊的处理，工艺流程不同，可用于电子学、电子元
件和其它一些电气和汽车用途，并可以用作反射材料。
热镀覆铜板经过超薄多层铜膜和聚合物覆铜技术，可以制作出厚度为0.04毫米以下，具有良好的抗冲击力，抗蚀力，耐热性，高导热系数，
电影耐热电阻等性能优异的板材，并可以适应特殊高温环境的使用。
另外，热镀覆铜板还有良好的膨胀性，可减少内部接触应力，减少裂缝产生，使
得工作条件达到最佳状态，从而使产品具有更高的可靠性。
覆铜板介绍范文
覆铜板介绍范文覆铜板，也被称为铜包铁板，是由铜和铁两种金属材料组成的复合板材。
它具有铜的导电性和铁的强度，广泛应用于电子、电器、通信、航空航天等领域。
下面我将从材料特性、制造工艺、应用领域等方面对覆铜板进行详细介绍。
首先，我们来了解一下覆铜板的材料特性。
覆铜板的高导电性主要体现在其铜层上。
铜是一种优良的导电材料，具有良好的电导率和热导率，可有效地传导电流和热量。
覆铜板上的铁层则赋予了它很高的强度和刚度，使其有较好的机械性能。
此外，覆铜板还具有耐腐蚀性能，在一些恶劣环境下也能保持良好的工作性能。
其次，让我们了解一下覆铜板的制造工艺。
覆铜板的制造工艺主要分为“湿法”和“干法”两种。
湿法制造工艺是指先制备出铜盔帽，在铜盔帽上再涂覆一层铁膜。
干法制造工艺则是通过在铁板上熔融铜，使其与铁板相互渗透，然后进行冷却和加工。
两种制造工艺各有优劣，根据不同的应用需求选择合适的工艺。
覆铜板广泛应用于电子、电器、通信、航空航天等领域。
首先，在电子行业中，覆铜板被用作印制电路板（PCB）的基材。
PCB是电子产品中电路连接和组织的重要组成部分，具有支撑电子元件和导电的功能。
其次，在电器行业中，覆铜板常被用作开关、插座、继电器等电器的导电部分。
此外，电信设备、计算机、通信设备等领域也广泛使用覆铜板作为导电材料。
最后，覆铜板还被应用于航空航天领域，用于制造飞行器和卫星等高性能设备的导电部件。
总的来说，覆铜板是由铜和铁两种金属材料组成的复合板材，具有铜的导电性和铁的强度。
它的制造工艺包括湿法和干法两种，根据不同的应用需求选择合适的工艺。
覆铜板在电子、电器、通信、航空航天等领域有广泛的应用，作为PCB基材、电器导电部件以及高性能设备的导电部件等。
它的优良特性使其成为现代工业领域必不可少的材料之一。
CEM-1覆铜板技术资料
CEM-1覆铜板一、产品结构与特点CEM-1覆铜板的结构，如图8-2所示。
它是两种基材组成的，面料采用玻纤布，芯料采用木浆纸。
产品以单面覆铜板为主。
CEM-1 覆铜板主要特点：1 产品主要性能优于纸基覆铜板；2 具有优秀的机械加工性；3 成本低于玻纤布覆铜板。
二、主要材料CEM-1覆铜板采用的主要材料有：环氧树脂、玻纤布、木浆纸和铜箔等。
（1）环氧树脂在CEM-1树脂体系中，一般采用溴化环氧树脂为主体树脂。
其技术要求，见表8-3。
（2）玻纤布CEM-1覆铜板用的玻纤布，一般采用平纹的E-玻纤布，含碱量小于0.8%。
玻纤布必须经去除浸润剂和表面化学处理。
处理剂应选用硅烷型处理剂，如氨基硅烷、环氧基硅烷、阳离子硅烷等。
常用的玻纤布为《7628》型玻纤布，其技术指标见表8-4。
（3）木浆板覆铜板用的纸有两类：棉浆纸（或称棉纤维纸）和木浆纸（或称木纤维纸）。
目前，CEM-1覆铜板一般是采用漂白木浆纸。
漂白木浆纸又分两种：加增强剂的漂白木浆纸和不加增强剂的漂白木浆纸。
加增强剂的漂白木浆纸主要用于二次上胶。
目前，常用的漂白木浆纸有126g/m2,135g/m2等规格，其技术要求，见表8-5.（4）铜箔CEM-1覆铜板用的铜箔与FR-4覆铜板用的一样。
其技术标准为IPC-MF-150F《印制线路用金属箔》。
常用的铜箔厚度：35μm或18μm。
铜箔的技术要求，见表8-6。
铜箔表面，须经Tc;（渡黄铜）或Tw（镀锌）处理。
三、CEM-1覆铜板制造工艺CEM-1覆铜板是由玻纤布和漂白木浆纸作基材，分别浸以环氧树脂，制成面料和芯料，覆以铜箔，经热压而成的。
所以在制造工艺方面，尤其是上胶工序，与FR-4覆铜板和FR-3覆铜板，有许多相同之处。
CEM-1覆铜板的制造工艺流程，见图8-3。
1 树脂体系在CEM-1树脂体系中，一般是采用溴化环氧树脂作为主体树脂。
在FR-4覆铜板生产中，普遍采用双氰胺作固化剂。
双氰胺是一种应用较早，且具有代表性的潜伏性固化剂。
覆铜板
覆铜板覆铜板的英文名为：copper clad laminate，简称为CCL，由石油木浆纸或者玻纤布等作增强材料，浸以树脂，单面或者双面覆以铜箔，经热压而成的一种产品。
是PCB的基本材料，所以也叫基材。
当它应用于生产时，还叫芯板。
目录覆铜板的结构>覆铜板的分类>常用的覆铜板材料及特点>覆铜板的非电技术指标>覆铜板的用途覆铜板的结构1．基板高分子合成树脂和增强材料组成的绝缘层压板可以作为敷铜板的基板。
合成树脂的种类繁多，常用的有酚醛树脂、环氧树脂、聚四氟乙烯等。
增强材料一般有纸质和布质两种，它们决定了基板的机械性能，如耐浸焊性、抗弯强度等。
2．铜箔它是制造敷铜板的关键材料，必须有较高的导电率及良好的焊接性。
要求铜箔表面不得有划痕、砂眼和皱褶，金属纯度不低于99．8％，厚度误差不大于±5um。
按照部颁标准规定，铜箔厚度的标称系列为18、25、35、70和105um。
我国目前正在逐步推广使用35um厚度的铜箔。
铜箔越薄，越容易蚀刻和钻孔，特别适合于制造线路复杂的高密度的印制板。
3．覆铜板粘合剂粘合剂是铜箔能否牢固地覆在基板上的重要因素。
敷铜板的抗剥强度主要取决于粘合剂的性能。
>覆铜板的分类根据PCB的不同要求和档次，主要基材——覆铜板有很多产品品种。
它们按不同的规则有不同的分类。
(1)按覆铜板不同的机械刚性划分按覆铜板的机械刚性划分，可分为刚性覆铜板和挠性覆铜板。
(2)按不同的绝缘材料、结构划分又分为有机树脂类覆铜板、金属基（芯）覆铜板、陶瓷基覆铜板。
(3)按不同的绝缘层的厚度划分则可分为常规板和薄型板。
(4)按所采用不同的增强材料划分，这种划分，当覆铜板使用某种增强材料，就将该覆铜板称为某种材料基板。
常用的不同增强材料的刚性有机树脂覆铜板有三大类：玻纤布基覆铜板；纸基覆铜板；复合基覆铜板。
另外还有特殊增强材料构成的覆铜板还有：芳酰胺纤维无纺布基覆铜板、合成纤维基覆铜板等。
PCB覆铜板性能特点及其用途
PCB覆铜板性能特点及其用途1.性能特点1.1 导电性能：覆铜板具有良好的导电性能，能够承载电流和传输信号。
覆铜板的平均厚度为1-6oz，导电性能稳定可靠。
1.2耐腐蚀性：覆铜板能够抵抗氧化、腐蚀和化学腐蚀等影响。
这使得它在复杂的环境中能够长时间稳定运行。
1.3焊接性能：覆铜板具有良好的焊接性能，易于与其他元件实现良好的焊接接触。
这使得电路的组装和维修变得更加容易。
1.4机械强度：覆铜板具有较高的机械强度，能够承受较大的压力和扭矩，使得它在一些恶劣条件下能够正常工作。
1.5热传导性：覆铜板具有良好的热传导性能，能够快速将热量传导到散热器，保证电子元器件的正常运行。
1.6可加工性：覆铜板具有良好的可加工性，易于切割、打孔和成型，适应不同形状和要求。
2.主要用途2.1电子产品：覆铜板是电路板的主要组成部分，广泛应用于电子产品中，如计算机、手机、电视、音响等。
2.2电力设备：覆铜板在电力设备中也有广泛应用，如变压器、发电机、变频器等。
它们能够提供可靠的电气连接和导电性能。
2.3通信设备：在通信设备中，覆铜板用于制作基站、天线、通信模块等。
它们能够提供高速传输和稳定的信号传输。
2.4汽车电子：汽车电子是目前PCB覆铜板用途增长最快的领域之一、覆铜板被广泛应用于汽车电子控制单元（ECU）、车载娱乐系统、导航系统等。
2.5LED照明：PCB覆铜板在LED照明领域中也有重要的应用。
它们能够提供稳定的电源和良好的散热性能，确保LED的正常工作和寿命。
2.6医疗设备：在医疗设备中，覆铜板被用于制作各种医疗仪器和设备，如心电图机、血压计、超声仪等。
它们能够提供高精度的信号传输和可靠的性能。
总结：PCB覆铜板具有导电性能好、耐腐蚀、良好的焊接性能、高机械强度、良好的热传导性能和可加工性强等特点。
其主要用途包括电子产品、电力设备、通信设备、汽车电子、LED照明和医疗设备等领域。
随着技术的不断发展，PCB覆铜板在各个领域中的应用将进一步扩大。
覆铜板材料介绍范文
覆铜板材料介绍范文
认真编写，标题格式要求：
铜覆铜板材料的介绍
一、简介
铜覆铜板，又称铜覆铁板或铁覆铜板，是一种具有良好耐腐蚀性和机
械强度的特殊材料，由多层金属板片组合而成，其中内层全部由铜板片或
铝合金板片组成，外层一般由低碳钢板片组成。
二、特点
1、铜覆铜板的双层结构使其具有卓越的机械强度和抗腐蚀性能。
2、具有良好的抗水性能，表面油漆可长期抵抗潮湿，易于清洗，抗
污染性能强。
3、铜覆铜板表面有着优质的金属光泽，可以提供美观的外观效果。
4、铜覆铜板具有良好的导热性能和导电性能。
三、用途
1、铜覆铜板主要用于建筑、家电、空调、管线等电器设备的腐蚀防
护和装饰。
2、还可以用于药用、食品、化学、农业、建材、机械等行业的储存、输送、保护及装饰上。
3、还可以用于家庭装饰、室内装饰、门窗装饰和装修改造等。
四、性能
1、耐腐蚀性：铜覆铜板采用多层金属组合，其内层金属使具有良好的耐腐蚀性，特别是对酸碱性介质具有良好的耐腐蚀性。
2、机械性能：铜覆铜板的多层结构使其具有良好的机械强度，可承受大压力，抗弯曲性能好。
覆铜板基础知识范文
覆铜板基础知识范文覆铜板是一种由基板和覆铜箔组成的复合材料，广泛应用于电子电路领域。
下面是关于覆铜板的基本知识介绍，包括其组成、分类、制造工艺和应用等方面。
一、覆铜板的组成覆铜板由两部分组成：基板和覆铜箔。
基板是覆铜板的主体材料，具有机械强度和绝缘性能，常用的基板材料有玻璃纤维布基板、环氧树脂基板、聚酰亚胺基板等。
覆铜箔是基板上的一层铜箔，可分为单面覆铜板和双面覆铜板，根据需求的导电性能和层数选择合适的覆铜箔厚度。
二、覆铜板的分类根据基板的材料和用途，覆铜板可以分为多种类型，包括常规覆铜板、高频用覆铜板、多层覆铜板、柔性覆铜板等。
常规覆铜板适用于一般的电路设计，高频用覆铜板适用于高频电子设备，多层覆铜板适用于多层电路设计，柔性覆铜板适用于需要折叠和弯曲的电子产品。
三、覆铜板的制造工艺覆铜板的制造工艺包括以下几个步骤：1.基板预处理：包括去除油污和光化学剥离等，以确保基板表面的清洁和粗糙度。
2.覆铜箔粘合：将铜箔通过热压或化学方法固定在基板上，形成覆铜板的基本结构。
3.铜箔精铣：使用机械设备对覆铜板的铜箔进行平整和打磨，以提高铜箔的平整度和厚度精度。
4.复合层压：将多个覆铜板按照设计需求叠加并进行高温高压的层压处理，形成多层覆铜板。
5.特殊处理：根据不同的应用需求，对覆铜板进行不同的特殊处理，如阻焊处理、喷镀锡处理等。
四、覆铜板的应用覆铜板广泛应用于电子电路领域，它是电子器件的重要组成部分。
常见的应用包括：1.电子产品：如手机、平板电脑、电视机等消费电子产品中，覆铜板用于连接各种电子元器件，实现信号传输和电路功能。
2.通信设备：覆铜板用于制造通信设备中的电路板，如网络交换机、通信基站等，保证信号传输的稳定性和可靠性。
3.工业控制设备：工控设备中的电路板需要使用高品质的覆铜板，以满足复杂的工业环境和高性能要求。
4.汽车电子：现代汽车中的电子器件越来越多，覆铜板用于实现汽车电路系统和汽车电子控制单元的连接与传输。
覆铜板简介知识
覆铜板简介知识
覆铜板是一种在铜箔覆盖在基材上的复合材料。
覆铜板通常由基材、
铜箔和粘合剂组成。
基材可以是纸、塑料或金属等，而铜箔则可以是纯铜
或含铜合金。
粘合剂主要用于将铜箔与基材牢固地连接在一起。
覆铜板具有优异的导电性能，因为铜是一种良好的导电材料。
铜箔覆
盖在基材上可以提供稳定而持久的电导路径，使电流能够顺利流动。
这使
得覆铜板广泛应用于电子设备和电路板等领域。
覆铜板还具有良好的焊接性能。
铜箔可以很容易地与其他金属材料进
行焊接，使得覆铜板可以方便地与其他组件连接在一起。
这使得覆铜板成
为电路板制造中的重要组成部分。
另外，覆铜板还具有较好的机械性能。
铜箔和基材的结合使得覆铜板
具有较高的强度和刚度，可以保护电路板不易变形或受到物理损伤。
此外，覆铜板还具有较好的耐热性和耐腐蚀性，能够在一定的温度和环境条件下
长时间稳定运行。
覆铜板的应用范围非常广泛。
它可以用于制造手机、电脑、电视和其
他电子设备的电路板。
此外，它还可用于制造汽车电子、航空航天电子、
通信设备和工业控制系统等。
覆铜板的种类也非常丰富，可以根据不同的
需求选择不同类型的覆铜板，以满足不同领域的应用要求。
总之，覆铜板是一种复合材料，由基材、铜箔和粘合剂组成。
它具有
优异的导电性能、焊接性能和机械性能，应用范围广泛，是电子设备和电
路板制造中不可或缺的重要材料之一。
覆铜板介绍
®四、覆Biblioteka 板的发展趋势4、低介电常数
覆铜板的基础知识
从以下公式知道，信号在介质中的传输速度与介质的介常数有 关， V=C/√εr C------光速 εr------介电常数 一般树脂的介电常数为2-4左右，而玻璃纤维的介电常数从3.87.0。 • 对策 低εr树脂，高树脂含量，液晶聚合物 NE玻璃布， εr=3.9/空芯玻璃布 采用有机纤维芳纶增强材料或无增强材料的RCC。 生益开发的产品编号： S1860， S1139
2 ）、线路板层数增加和元件密集化，相对线路板的热源功率提高， 板材需长期承受温度提高。则要求高耐热性或高Tg的材料。
• 对策 DICY FREE和HALOGEN FREE产品开发 HIGH Tg树脂体系开发 生益开发的产品：S1000，S1155,S1165,S1170,S1860,S1141 KF等
2）、混胶的目的：混制胶水的主要作用是浸渍玻纤布等 增强材料，使铜箔与玻纤布、玻纤布与玻纤布之间紧密 结合，并且赋予产品阻燃、耐热等各种特性，因此，我 们说CCL的各项特性取决与胶水的种类。
®
二、生产流程介绍
2、上胶
覆铜板的基础知识
1）、上胶的定义：在玻璃布上均匀涂敷胶水，然后通 过上胶机的烘烤使得树脂成为半固化状态，我们称为粘
®
四、覆铜板的发展趋势
3、低热膨胀系数
覆铜板的基础知识
Z向：由于通孔铜与板材的热膨胀系数的差异，经过线路板加工高 低温冲击、更高焊接温度冲击和使用过程中环境及电子元件的发热等 高低温冲击。铜镀通孔和线路可靠性面临疲劳断裂。提出了降低板材 热膨胀系数的性能指标的要求。
PCB覆铜板性能特点及其用途
PCB覆铜板性能特点及其用途PCB是印制电路板（Printed Circuit Board）的简称，是现代电子产品中的重要组成部分。
它由基板、导线和电路元件等组成，通过印刷技术，将导电图案印制在绝缘基板上，从而实现电路的连接和功能。
覆铜板是PCB的一种常见材料，它的性能特点及用途如下：1.导电性好：覆铜板采用铜箔作为导电层，具有良好的导电性能。
铜箔的厚度通常为35um、70um、105um等，可以根据电路的要求选择合适的厚度。
导电性好是PCB正常工作的基础，能够实现电路信号的传输和连接。
2.耐腐蚀性强：铜箔具有优良的耐腐蚀性，不易受到化学物质的侵蚀，从而保证电路的长期稳定性。
覆铜板经过表面处理，可以提高其耐腐蚀性，以应对复杂的工作环境和恶劣的气候条件。
3.热导性好：铜是一种良好的热导体，覆铜板具有良好的热传导性能。
在高功率电子产品中，覆铜板可以有效传递和散热，提高电路元件的可靠性和工作效率。
4.机械强度高：覆铜板的基材通常采用玻璃纤维增强塑料（FR-4）或者聚酰亚胺（PI）等材料，具有较高的机械强度。
在PCB加工过程中，覆铜板不易变形、抗压能力强，能够满足电子产品的使用要求。
5.可加工性好：覆铜板具有良好的可加工性，可以通过切割、钻孔、加工等工艺制成符合设计需求的电路板。
覆铜板上的导线和元件可以通过印刷技术完美地实现，使得电子产品的制造和维修更加便捷。
覆铜板在电子产品中的应用也非常广泛，主要包括以下几个方面：1.通信设备：如手机、电视、路由器等通信设备中，覆铜板被用作电路板的基板，连接各个电路元件，实现电路的连接和通信功能。
2.计算机和服务器：PCB是计算机和服务器中的核心部件，覆铜板作为PCB的外层导电层，负责连接各个电路元件，实现高效的计算和数据传输。
3.工控设备：工业自动化设备和控制系统中，覆铜板被广泛应用于电路板的制造，如PLC、DCS等系统。
4.汽车电子：汽车电子产品中，覆铜板被用作车载电路板的制造，如中央控制器、仪表盘、导航系统等。
覆铜板知识-覆铜板的结构及特性
覆铜板知识－覆铜板的结构及特性制造印制电路板的主要材料是敷铜板（又名覆铜板）而我们这篇文章，是讲述关于所谓覆铜板知识中的关于覆铜板的构造，覆铜板就是经过粘接、热挤压工艺，使一定厚度的铜箔牢固地覆着在绝缘基板上。
所用覆铜板基板材料及厚度不同。
覆铜板所用铜箔与粘接剂也各有差异，制造出来的敷铜板在性能上就有很大差别。
铜箔覆在基板的一面，称作单面敷铜板，覆在基板二面的称作双面敷铜板。
覆铜板知识这覆铜板的构成部分 1．基板高分子合成树脂和增强材料组成的绝缘层压板可以作为敷铜板的基板。
合成树脂的种类繁多，常用的有酚醛树脂、环氧树脂、聚四氟乙烯等。
增强材料一般有纸质和布质两种，它们决定了基板的机械性能，如耐浸焊性、抗弯强度等。
2．铜箔它是制造敷铜板的关键材料，必须有较高的导电率及良好的焊接性。
要求铜箔表面不得有划痕、砂眼和皱褶，金属纯度不低于 99． 8％，厚度误差不大于±5um 。
按照部颁标准规定，铜箔厚度的标称系列为18 、25、35、70 和 105um 。
我国目前正在逐步推广使用35um 厚度的铜箔。
铜箔越薄，越容易蚀刻和钻孔，特别适合于制造线路复杂的高密度的印制板。
3．覆铜板粘合剂粘合剂是铜箔能否牢固地覆在基板上的重要因素。
敷铜板的抗剥强度主要取决于粘合剂的性能常见敷铜板种类及特性目前我国大量使用的敷铜板有以下几种类型，其特性见下表敷铜板种类，敷铜板知识敷铜板名称敷铜板标称厚度铜箔厚度 um 敷铜板特点敷铜板应用酚醛纸质敷铜1.O 1.52.O 2.53.O 3.2 6.450 〜70价格低，阻燃强度低，易吸水，耐高温性能差中低档民用产品如收音机、录音机等环氧纸质敷铜同上35 〜70价格高于酚醛纸板，机械强度、耐高温和潮湿性较好工作环境好的仪器、仪表及中档以上民用电器环氧玻璃布敷铜板O.2 O.3 O.5 1.O 1.5 2.O 3.O 5.0 6.435〜 50价格较高。
性能优于环氧酚醛纸质板，且基板透明工作环境好的仪器、仪表及中档以上民用电器聚四氟乙烯敷铜板0.25 0.3 O.5 O.8 1.O 1.5 2.O35〜 50价格高，介电常数低，介质损耗低，耐高温，耐腐蚀微波、高频、电器、航天航空、导弹、雷达等聚酰亚胺柔性敷铜板O.2 O.5 O.8 1.2 1.6 2.O35可挠性、重量轻民用及工业电器、计算机、仪器仪表等。
覆铜板简介知识(ppt 38页)
25
覆铜板的性能要求（二）
物理性能 剥离强度，焊盘拉脱强度，尺寸稳定性，耐冲 击性能等。
化学性能 包括燃烧性，可焊性，Tg
环境性能 吸水性，耐霉性，压力容器蒸煮试验。
26
覆铜板的性能试验
尺寸稳定性
物料在经过指定条件试验前后伸缩比例。 请特别留意该性能直接会影响多层板内层伸缩 ，内层越薄尺寸安定性越差，各供应商之间差 别越大。
22
本厂常用覆铜板分类
按尺寸分 大钢板42‘*48’ 中钢板40‘*48’ 小钢板36‘*48’ 其它特殊尺寸
按性能分类 高Tg板 普通Tg板 特殊基板，如用于高
频发射基站的
Teflon、Rogers等
23
本厂常用覆铜板简介
普通TG FR4基材为本厂最常用的，不同供应商 材料各流程一般无特殊参数。
ISOLA FR402/FR406 ITEQ IT180 ShengYi S1141-
140/170等
10
本厂常用P片参数（KLC生产）
11
名词解释
G/T(Gel Time)-胶化时间
P片中的树脂，受到外来的热量后，由固体变 为液体，然后又慢慢产生聚合作用而再变为固 体，其间共经历的时间。
Dimethyl formamide (二甲基甲酰胺) 及稀释剂 Acetone ,MEK。 填充剂(filler) --碳酸钙、硅化物、 及氢氧化铝 等增加难燃 效果。 填充剂可调整其Tg.（本厂未用）
16
玻璃纤维的特性
高强度 抗热与火 抗化性 防潮 热性质稳定 绝缘性能良好
目前本厂常用的基材为FR-4。
2
覆铜板介绍
一、按覆铜板的机械刚性，可分为：刚性覆铜板和挠性覆铜板。
通常挠性覆铜板大量使用的是在聚酰亚胺或聚酯薄膜上覆以铜箔。
其成品很柔软，具有优异的耐折性，近年，带载式半导体封装器件的发展，为配合所需的有机树脂带状封装基体的需要，还出现了环氧玻纤基薄型覆铜箔带的产品。
二、按不同绝缘材料、结构，可分为：有机树脂类覆铜板、陶瓷基覆铜板、金属基（芯）覆铜板。
三、按覆铜板的厚度可分为：常规板和薄型板。
一般将厚度（不含铜箔厚度）小于0.8mm的覆铜板，称为薄板（IPC标准为0.5mm），环氧玻纤布基的0.8mm以下薄型板可适于冲孔加工，0.8mm及0.8mm以下的玻纤基覆铜板可作为多层印制电路板制作用的内芯板。
四、按增强材料划分。
一般使用某种增强材料，就将覆铜板称为某材料基板。
常用的不同增强材料的刚性有机树脂覆铜板有三大类：玻纤布基覆铜板、纸基覆铜板、复合基覆铜板。
另外，特殊增强材料构成的覆铜板还有：芳香聚酰胺纤维无纺布基覆铜板、合成纤维布基覆铜板等。
对纤维增强材料而言，有无机纤维增强材料和有机纤维增强材料之分。
在近年发展起来的CO2激光蚀孔加工PCB中，有机纤维增强材料（如：芳香聚酰胺纤维增强材料），由于对红外光吸收能力强，而更有利于这种激光钻孔加工。
常见的无机纤维增强材料有：E 型玻纤布和E型玻纤纸（又称玻纤无纺布、玻璃纸、玻璃毡）。
所谓复合基覆铜板，主要是指绝缘层表面层和芯部采用了两种增强材料组成的覆铜板，在复合基覆铜板中，最常见的是CEM-1和CEM-3两大类型覆铜板。
五、按照采用的绝缘树脂划分。
一般将主体树脂使用某种树脂，就将覆铜板称为某树脂板。
目前最常见的主体树脂有：酚醛树脂，环氧树脂（EP）、聚酰亚胺树脂（PI）、聚苯醚树脂（PPE或PPO）、聚酯树脂（PET）、氰酸酯树脂（CE）、聚四氟乙烯树脂（PRFE）、双马来酰亚胺三嗪树脂（BT）等。
六、按照UL标准（UL94、UL746E等）阻燃等级划分有非阻燃型和阻燃型覆铜板。
PCB覆铜板性能特点及其用途
PCB覆铜板性能特点及其用途PCB是Printed Circuit Board的缩写，又称印刷电路板。
它是一种用于电子元器件连接和支持的基础材料，广泛应用于电子产品中。
PCB覆铜板是印刷电路板的主要构成部分之一，具有以下性能特点：1.导电性：PCB覆铜板使用铜作为导电层，具有优良的导电性能。
铜的导电性能优异，能够确保电流传输的稳定性和可靠性。
2.可靠性：PCB覆铜板通过印刷电路板工艺制造而成，具有很高的可靠性。
它能够承受温度变化、湿度变化和机械应力等因素的影响，并保持稳定的性能。
3.防腐性：铜具有良好的抗氧化和耐腐蚀性能，能够有效防止化学物质对印刷电路板的侵蚀。
通过覆铜板保护，PCB的寿命可以得到延长。
4.可加工性：PCB覆铜板具有良好的可加工性，可以根据需要进行孔加工、线路铺设和焊接等工艺。
这使得PCB可以适应各种电子产品的设计需求。
5.热散性：覆铜板能够提高电子元件和印刷电路板的热散性能。
铜具有良好的导热性，可以快速将元件产生的热量传导到周围环境中，从而保持电子元件的温度稳定。
1.电子通信领域：PCB覆铜板广泛应用于手机、通信基站、网络设备等电子通信产品中。
作为电子设备的核心部件，覆铜板保证了电子信号的传输和处理的稳定性和可靠性。
2.计算机领域：PCB覆铜板用于制造计算机主板、显卡、内存条等相关设备。
覆铜板能够支持复杂的电路连接，满足计算机设备对电路处理能力的需求。
3.消费电子领域：PCB覆铜板被应用于各种消费电子产品，如电视机、音响、数码相机等。
覆铜板能够提供稳定的电路连接，保证了消费电子产品的性能和功能。
4.汽车电子领域：PCB覆铜板应用于汽车电子系统，如发动机控制模块、车载娱乐系统等。
覆铜板能够承受汽车工作环境的振动、温度变化等条件，确保电子系统的稳定性和可靠性。
5.工业控制领域：PCB覆铜板广泛应用于工业自动化控制系统中，如PLC（可编程逻辑控制器）、变频器等。
覆铜板可以支持复杂的控制电路，满足工业控制系统对电路处理能力的要求。
覆铜板简介(PPT 38页)
2
Viasystems Kalxe Circuit Board(GuangZhou)Limited 皆利士电脑版（广州）有限公司
覆铜板的结构
覆铜板结构示意图
铜箔
P片
3
Viasystems Kalxe Circuit Board(GuangZhou)Limited 皆利士电脑版（广州）有限公司
传统型树脂组成成份
主要成份:
硬化剂 -双氰胺 Dicyandiamide简称Dicy 催化剂 (Accelerator)--2- Methylimidazole ( 2-MI ) 溶剂 --Ethylene glycol monomethyl ether（乙二醇甲醚）
Dimethyl formamide (二甲基甲酰胺) 及稀释剂 Acetone ,MEK。 填充剂(filler) --碳酸钙、硅化物、 及氢氧化铝 等增加难燃 效果。 填充剂可调整其Tg.（本厂未用）
铜箔的分类
铜箔的分类
按 生产工艺 分为两个类型 TYPE E -电镀铜箔 TYPE W-压延铜箔
按八个等级分 class 1 到 class 4 是电镀铜箔， class 5 到 class 8 是压延铜箔.
30
Viasystems Kalxe Circuit Board(GuangZhou)Limited 皆利士电脑版（广州）有限公司
11
Viasystems Kalxe Circuit Board(GuangZhou)Limited 皆利士电脑版（广州）有限公司
名词解释
G/T(Gel Time)-胶化时间
P片中的树脂，受到外来的热量后，由固体变 为液体，然后又慢慢产生聚合作用而再变为固 体，其间共经历的时间。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
覆铜板知识－覆铜板的结构及特性
制造印制电路板的主要材料是敷铜板(又名覆铜板)。
而我们这篇文章，是讲述关于所谓覆铜板知识中的关于覆铜板的构造，覆铜板就是经过粘接、热挤压工艺，使一定厚度的铜箔牢固地覆着在绝缘基板上。
所用覆铜板基板材料及厚度不同。
覆铜板所用铜箔与粘接剂也各有差异，制造出来的敷铜板在性能上就有很大差别。
铜箔覆在基板的一面，称作单面敷铜板，覆在基板二面的称作双面敷铜板。
覆铜板知识这覆铜板的构成部分1．基板
高分子合成树脂和增强材料组成的绝缘层压板可以
作为敷铜板的基板。
合成树脂的种类繁多，常用的有酚醛树脂、环氧树脂、聚四氟乙烯等。
增强材料一般有纸质和布质两种，它们决定了基板的机械性能，如耐浸焊性、抗弯强度等。
2．铜箔
它是制造敷铜板的关键材料，必须有较高的导电率及良好的焊接性。
要求铜箔表面不得有划痕、砂眼和皱褶，金属纯度不低于99．8％，厚度误差不大于±5um。
按照部颁标准规定，铜箔厚度的标称系列为18、25、35、70和105um。
我国目前正在逐步推广使用35um厚度的铜箔。
铜
箔越薄，越容易蚀刻和钻孔，特别适合于制造线路复杂的高密度的印制板。
3．覆铜板粘合剂
粘合剂是铜箔能否牢固地覆在基板上的重要因素。
敷铜板的抗剥强度主要取决于粘合剂的性能
常见敷铜板种类及特性
目前我国大量使用的敷铜板有以下几种类型，其特性见下表:敷铜板种类，敷铜板知识敷铜板名称
敷铜板标称厚度
铜箔厚度um
敷铜板特点
敷铜板应用
酚醛纸质敷铜
1.O 1.5
2.O 2.5
3.O 3.2 6.4
50～70
价格低，阻燃强度低，易吸水，耐高温性能差
中低档民用产品如收音机、录音机等
环氧纸质敷铜
35～70
价格高于酚醛纸板，机械强度、耐高温和潮湿性较好工作环境好的仪器、仪表及中档以上民用电器
环氧玻璃布敷铜板
O.2 O.3 O.5 1.O 1.5 2.O 3.O 5.0 6.4
35～50
价格较高。
性能优于环氧酚醛纸质板，且基板透明工作环境好的仪器、仪表及中档以上民用电器
聚四氟乙烯敷铜板
0.25 0.3 O.5 O.8 1.O 1.5 2.O
35～50
价格高，介电常数低，介质损耗低，耐高温，耐腐蚀微波、高频、电器、航天航空、导弹、雷达等
聚酰亚胺柔性敷铜板
O.2 O.5 O.8 1.2 1.6 2.O
可挠性、重量轻
民用及工业电器、计算机、仪器仪表等。
