地震模型正演
地震层析成像的正演与反演初步
地震层析成像的正演与反演初步摘要本文通过设立一个平行层的地球模型，初始的震源位置和发震时刻，并改变震源出射角的值，求出射线到达地面的位置，以及射线到达台站的到时，获得了正演模型得走时。
并将正演结果用于反演。
在反演中，本文采用了赵大鹏的反演程序1，2，反演速度结构并与设立的模型比较，得到较满意的结果。
1、引言最初用于医学造影的成像技术自从上个世纪七八十年代引入地学后已经发展成为一项成熟的技术，越来越多地用于地球动力学，地幔对流，板块俯冲带及其演化历史，以及消亡的板块的演化历史的研究，并为板块构造理论提供有力的证据。
由于到达台站的地震波的到时与地震波在所穿过的物质中的波速有关，因此，分析地震波的到时数据就可以得到地下波速结构。
结合其它的地学证据，层析成像揭示出地幔由集中的上升结构与下降结构组成10。
高速带通常是冷的岩石圈板块在板块的会聚边界陷入地幔的区域3，6，10，11，12；集中的低速结构通常预示着热的岩浆活动3，10，例如太平洋板块与欧亚板块碰撞形成的火山岛弧下的岩浆活动3，以及东非裂谷带下大规模的岩浆活动，导致了非洲大陆的抬升10。
在对地震波的各向异性的研究中，James Wookey等8根据澳大利亚地震台站接收到的来自Tonga-Kermadec和New Hebrides俯冲带的深源地震的s波分裂，揭示出在该地区地幔中部约660km深处可能存在中部地幔分界层，阻断上下地幔的对流。
随着成像解析度的提高，现在已经能反演出地球深部的速度结构和异常，追述消亡的板块的演化历史5，11，12。
例如Van der Voo等10在西伯利亚1500-2800km深处发现了高速异常带，揭示了大约150-200百万年前Kular-Nera洋关闭，Mongolia-North China陆块与Omolon陆块结合的演化历史。
目前层析成像技术正向着高精确性，大数据量和适用性的方向发展，正反演数值计算方法的开发，成像方法的评价，成像结果的地学解释都是目前研究的方向。
地震模型正演

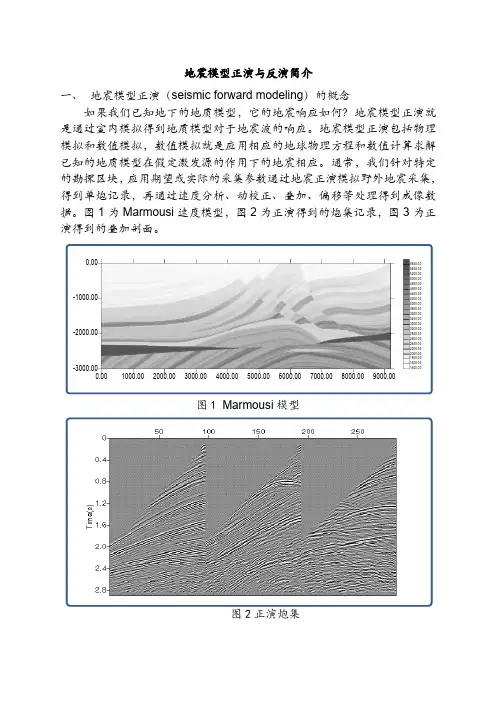

地震模型正演与反演简介一、地震模型正演（seismic forward modeling）的概念如果我们已知地下的地质模型，它的地震响应如何？地震模型正演就是通过室内模拟得到地质模型对于地震波的响应。
地震模型正演包括物理模拟和数值模拟，数值模拟就是应用相应的地球物理方程和数值计算求解已知的地质模型在假定激发源的作用下的地震相应。
通常，我们针对特定的勘探区块，应用期望或实际的采集参数通过地震正演模拟野外地震采集，得到单炮记录，再通过速度分析、动校正、叠加、偏移等处理得到成像数据。
图1为Marmousi速度模型，图2为正演得到的炮集记录，图3为正演得到的叠加剖面。
图1 Marmousi模型图2正演炮集图3 正演叠加剖面二、数值模型正演方法通常，我们提到的模型正演为数值模拟的模型正演，目前常用的数值模拟地震模型正演方法包括基于射线原理的射线追踪法，以及基于波动方程的有限差分法、有限元法、积分方程法、快速傅里叶变换法和拟谱法等。
射线追踪法主要反映地震波的运动学特征，有限差分、有限元法则适合复杂地质构造的正演模拟，积分方程法涉及复杂的数学推导，快速傅里叶变换法在频率域计算得到正演数据。
三、数值模型正演的步骤数值模拟求解地震模型正演问题的步骤主要包括以下三个方面：1) 地质建模，根据研究对象和问题建立地球物理或地质模型；2) 数学建模，根据应用的物理手段和地球物理模型建立相应的数学模型；3) 模拟计算，选择正演计算方法，编写计算程序进行数值模拟计算。
四、什么是地震反演地震反演技术就是充分利用测井、钻井、地质资料提供的丰富的构造、层位、岩性等信息，从常规的地震剖面推导出地下地层的波阻抗、密度、速度、孔隙度、渗透率、沙泥岩百分比、压力等地球物理信息。
反演就是由地震数据得到地质模型，进行储层、油藏研究。
地震资料反演可分为两部分：1）通过有井(绝对)、无井（相对）波阻抗反演得到波阻抗、速度数据体。
2）利用测井、测试资料结合波阻抗、速度数据进行岩性反演，得到孔隙度、渗透率、砂泥百分比、压力等物理数据。
地震反演

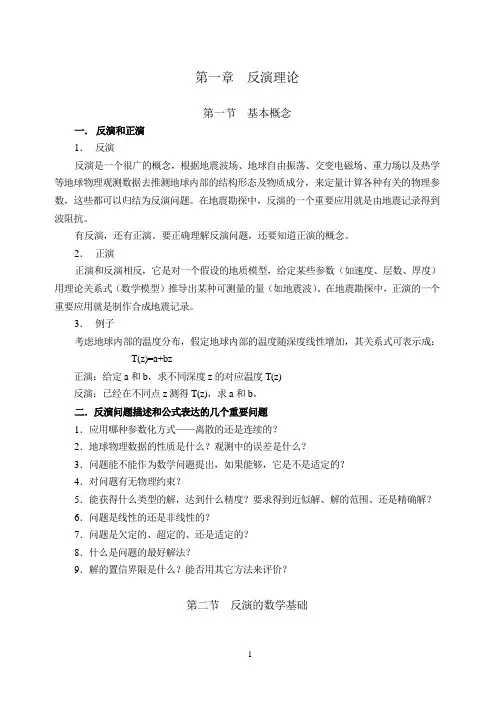

第一章反演理论第一节基本概念一．反演和正演1．反演反演是一个很广的概念，根据地震波场、地球自由振荡、交变电磁场、重力场以及热学等地球物理观测数据去推测地球内部的结构形态及物质成分，来定量计算各种有关的物理参数，这些都可以归结为反演问题。
在地震勘探中，反演的一个重要应用就是由地震记录得到波阻抗。
有反演，还有正演。
要正确理解反演问题，还要知道正演的概念。
2．正演正演和反演相反，它是对一个假设的地质模型，给定某些参数（如速度、层数、厚度）用理论关系式（数学模型）推导出某种可测量的量（如地震波）。
在地震勘探中，正演的一个重要应用就是制作合成地震记录。
3．例子考虑地球内部的温度分布，假定地球内部的温度随深度线性增加，其关系式可表示成：T(z)=a+bz正演：给定a和b，求不同深度z的对应温度T(z)反演：已经在不同点z测得T(z)，求a和b。
二．反演问题描述和公式表达的几个重要问题1．应用哪种参数化方式——离散的还是连续的？2．地球物理数据的性质是什么？观测中的误差是什么？3．问题能不能作为数学问题提出，如果能够，它是不是适定的？4．对问题有无物理约束？5．能获得什么类型的解，达到什么精度？要求得到近似解、解的范围、还是精确解？6．问题是线性的还是非线性的？7．问题是欠定的、超定的、还是适定的？8．什么是问题的最好解法？9．解的置信界限是什么？能否用其它方法来评价？第二节反演的数学基础一．解超定线性反问题1．简单线性回归可利用最小平方法确定参数a 、b 使误差的平方和最小。
⎪⎪⎩⎪⎪⎨⎧∑-∑∑∑-∑=-=∑∑-=22)()(x x n y x xy n b x b y n x b y a （1-2-1） 拟合公式为：bx a y+=ˆ （1-2-2） 该方法的公式原来只适用于解超定问题，但同样适用于欠定问题，当我们有多个参数时，称为多元回归，在地球物理领域广泛采用这种方法。
此过程用矩阵形式表示，则称为广义最小平方法矩阵方演。
地球物理正演与反演
正演理论方法
PY地震剖面与地质模型
速度分析
CDP叠加
PY地质模型与其地震响应
为什要进行地震反演？
• 在时间域中的褶积就 是频率域中的乘ห้องสมุดไป่ตู้.
• 从右图中可以看出,子 波的作用是将地震频 谱中高频和低频都消 除了.
• 理论上讲,反演就是试 图将这些失去的频率 区域进行恢复.
为什要进行地震反演？
低频 测井资料中所包含的频带范围 高频 地震资料中所包含的频带范围
反演理论方法
• 地震反演的目的
根据地震资料，反推出地下介质的波阻抗、 速度和密度等岩石地球物理参数的分布，估算储 层参数，并进行储层预测，以便为油气田的勘探 和开发提供可靠的基础资料。
反演理论方法
反演提供各种岩 性剖面，目的就是 将已知井点信息与 地震资料相结合， 为油田工作者提供 更多的地下地质信 息，建立储层、油 藏的概念模型、静 态模型、预测模型， 提高油田采收率。
正演理论方法
• 地震模型技术
模型技术的基本思想就是研究某一类复杂事 物时，抓住它们的某些主要方面，而摈弃、忽略 一些非本质的次要方面，概括出一个能反映这类 事物的主要特点的模型。再用数学或物理的方法 研究发生在这个模型里的物理现象的基本规律，
用以代表客观实际的复杂事物规律。
正演理论方法
• 地震模型技术
反演的理论基础：褶积模型(时间域)
《复杂介质地震波正演模拟方法及优化策略》记录
《复杂介质地震波正演模拟方法及优化策略》读书札记1. 内容概括本读书札记主要围绕《复杂介质地震波正演模拟方法及优化策略》聚焦于书中关于复杂介质地震波正演模拟方法的阐述与优化策略的探讨。
在第一部分，本书介绍了地震波正演模拟的基本概念、原理及其在地震研究中的重要性。
阐述了地震波在正演模拟过程中的基本步骤和原理，包括地震波的产生、传播、反射和折射等物理过程。
重点介绍了复杂介质对地震波的影响，包括介质的不均匀性、多相性、孔隙性和裂性等特点，以及这些特性如何影响地震波的传播和模拟结果。
书中详细阐述了复杂介质地震波正演模拟的具体方法，介绍了不同模拟方法的原理、特点和适用场景，如有限元法、有限差分法、边界元法等数值计算方法。
探讨了各种方法的优缺点以及在实际应用中的限制和挑战，在此基础上，详细描述了模型建立、参数设置、计算过程及结果分析等关键步骤。
重点讨论了地震波正演模拟的优化策略，首先分析了影响模拟效率和精度的主要因素，如计算资源、算法优化、并行计算技术等。
提出了针对性的优化策略和方法，包括改进算法、优化模型参数、提高计算效率等。
探讨了在实际应用中如何根据具体情况选择合适的优化策略，以提高模拟的效率和精度。
最后一部分为实践应用与案例分析，书中通过具体案例，展示了复杂介质地震波正演模拟方法在实际地震研究中的应用，包括地质构造分析、地震灾害评估、油气勘探等领域。
通过案例分析，使读者更好地理解和掌握复杂介质地震波正演模拟方法的应用和优化策略。
1.1 研究背景地震波在复杂介质中的传播是地球科学研究的重要基础，对于地震勘探、工程勘察和地震预警等领域具有至关重要的作用。
由于地下介质的复杂性，如非均匀性、各向异性、断裂和渗透性等，使得地震波的正演模拟成为一个极具挑战性的问题。
传统的地震波正演方法往往基于简化假设，如均匀介质、单相介质等，难以准确模拟复杂介质中的地震波传播行为。
发展新的正演模拟方法以更好地描述和预测复杂介质中的地震波传播，对于提高地震勘探和地震预警的准确性具有重要意义。
地震正演课程设计
地震正演课程设计一、课程目标知识目标：1. 让学生了解地震波的传播原理，掌握正演模拟的基本概念。
2. 使学生理解地震正演在地质勘探和地震预测中的应用，了解相关技术发展。
3. 帮助学生掌握地震正演模拟的基本步骤，了解影响正演结果的各种因素。
技能目标：1. 培养学生运用地震正演模拟方法分析地质结构的能力。
2. 提高学生运用地震正演软件进行数据处理和分析的技能。
3. 培养学生通过团队合作，解决实际地震正演问题的能力。
情感态度价值观目标：1. 培养学生对地球科学研究的兴趣，激发探索自然现象的热情。
2. 增强学生的环境保护意识，认识到地震预测和防范的重要性。
3. 培养学生尊重科学、严谨求实的态度，树立正确的价值观。
本课程针对高年级学生，结合地震学原理和实际应用，注重培养学生的理论知识和实践技能。
课程目标旨在帮助学生深入理解地震正演技术，提高解决实际问题的能力，同时培养学生的科学素养和责任感。
在教学过程中，教师需关注学生的个体差异，因材施教，确保课程目标的实现。
通过本课程的学习，学生将具备地震正演模拟的基本能力，为地质勘探和地震预测工作打下坚实基础。
二、教学内容本章节教学内容主要包括以下三个方面：1. 地震波传播原理：介绍地震波的类型、传播速度、反射折射现象等基本概念，重点讲解地震波在地下介质中的传播规律。
教学内容：地震波分类、传播速度、反射折射定律、折射率、反射系数等。
2. 地震正演模拟方法：讲解正演模拟的基本原理，介绍常见的正演方法及其优缺点。
教学内容：正演模拟原理、射线理论正演、波动方程正演、有限差分法、有限元法、边界元法等。
3. 地震正演应用与案例分析：分析地震正演在地质勘探和地震预测中的应用，结合实际案例，让学生了解正演技术在解决实际问题中的具体运用。
教学内容：正演在地质勘探中的应用、正演在地震预测中的应用、国内外典型地震正演案例分析。
教学安排与进度：1. 第一周：地震波传播原理2. 第二周：地震正演模拟方法3. 第三周：地震正演应用与案例分析教材章节：《地震勘探原理》第三章 地震波传播理论，第四章 地震正演模拟，第五章 地震数据处理与应用。
地震资料综合解释资料
名词解释：1.褶积模型：地震记录的褶积模型是当今地震勘探中三大环节的主要理论基础之一，其应用十分广泛，主要表现在三大方面：正演、反演和子波处理。
层状介质的一次反射波通常用线性褶积模型表示 ,即：式中:w(t)为系统子波;r(t)为反射系数函数,符号“*”表示褶积运算。
2.分辨率：分辨能力是指区分两个靠近物体的能力。
度量分辨能力强弱的两种表示：一是距离表示，分辨的垂向距离或横向范围越小，则分辨能力越强；二是时间表示，在地震时间剖面上，相邻地层时间间隔 dt 越小，则分辨能力越强。
时间间隔 dt 的倒数为分辨率。
垂向分辨率是指沿地层垂直方向所能分辨的最薄地层厚度。
横向分辨率是指横向上所能分辨的最小地质体宽度。
3.薄层解释原理：Dt<T/4 或 Dh 在 l/8 与 l/4 之间，合成波形的振幅与 Dt 近似成正比，可用合成波形的振幅信息来估算薄层厚度，这一工作称之为薄层解释原理。
4.时间振幅解释图版：我们把层间旅行时差Δ t 与实际地层的时间厚度Δ T 的关系曲线以及薄层顶底反射的合成波形的相对振幅Δ A 与实际地层的时间厚度Δ T 的关系曲线统称为时间－振幅解释图版。
5.协调厚度：在相对振幅ΔA 与实际地层时间厚度ΔT 的关系曲线上，ΔA 最大值所对应的地层厚度称为调谐厚度。
协调脉冲。
6.波长延拓：用数学的方法把波场从一个高度换算到另一个高度，习惯上称之为波场延拓。
7.同相轴：各接收点属于同一相位振动的连线。
8.波的对比：根据反射波的一些特征来识别和追踪同一反射界面反射波的工作，方法：相位对比、波组或波系对比、沿测网的闭合圈对比、研究异常波、剖面间的对比。
9.剖面闭合：相交测线的交点处同一反射波的 t0 时间应相等，是检验波的对比追踪是否正确的重要方法。
10.广义标定：是指利用测井、钻井资料所揭示的地质含义 (岩性、层厚、含流体性质等) 和地震属性参数(如振幅、波形、频谱、速度等)之间的对比关系，判别或预测远离或缺少井控制区域内地震反射信息 (如同相轴、地震相、各种属性参数等)的地质含义。
浅谈地球物理勘探技术中的三维地震勘探技术
浅谈地球物理勘探技术中的三维地震勘探技术摘要：基于煤矿采区三维地震解释成果与实际揭露地质现象仍然存在一定差距的实际情况，通过分析煤田三维地震数据采集、资料处理及地质解释过程，提出一些实际工作中的注意事项，为煤田三维地震勘探工程中的相关技术人员提供参考资料。
关键词：地球物理；勘探技术；地震勘探；技术分析随着浅层煤炭资源的开采完成，煤矿开采深度在不断地加深，地质条件也越来越复杂。
随着煤矿安全、高效生产的需要，采区三维勘探技术成为详细查明小断层、陷落柱、采空区、煤厚变化等地质资料的有效手段。
三维地震勘探具备成本低、分辨率高等特点，能够为煤矿的安全、高效生产提供有利支持。
1三维地震勘探原理三维地震勘探是指：在三维空间中，采用炸药或震源车等方式进行激发，产生振动波（弹性波），通过研究地震波在地层中的传播规律，以查明地质构造，确定油气、矿石、水、地热资源等矿藏赋存位置的一种技术方法。
2煤田三维地震勘探技术主要步骤2.1野外地震数据采集煤田勘探工作，大部分是在野外进行，在野外进行工作时，我们通常是利用地震勘探数据采集器进行数据采集，采集的目的层一般为煤系地层。
煤田勘探过程中需确保数据采集的准确性，这样才能够保障下一步工作的顺利进行，这对于安全生产及经济收益的提高，都具有巨大的现实意义。
野外勘测地震数据采集需要工作人员采集数据的同时，对于各个钻孔位置、深度及炸药量都要进行周密计划和管理。
将炸药放在预先计划好的位置上，同时对各个位置进行记录，在炸药被引爆之后，会产生非常强大的地震波，利用地震波的反射来获取地质结构资料。
2.2数据勘探作业处理煤矿勘探原本就是一项复杂又难度较高的工作，三维地震勘探技术在煤田勘探的应用过程中，也必然会面临很多综合性问题，这就使得数据的获取及处理难度更大。
地震勘探工作具有一定的特殊性，它的每一个步骤的工作既需要具有一定独立性，又要能够与其它各个环节相互联系和配合，彼此之间是相互协作，相辅相成的关系。
地震波正演方法研究
第1章地震波正演方法研究1.1地震波正演研究的目的地震波正演就是求取地震波在已知的地下地质模型中的传播规律，包括传播时间、路径、能量等。
正演通常是地震研究中了解未知问题的第一步。
在人工给定的地质模型中进行正演得到的规律能够增进人们对未知模型的认识，从而有助于问题的解决。
地震波的正演研究是理论地震学中较为活跃的课题之一。
地震学家成功的发展了许多折射和反射波的计算正演方法，人们从合成记录图中得到了比以往多得多的关于震源和介质的信息。
总的来说，正演有以下几个方面的用处：1.对波场特征进行理论研究；2.指导野外数据采集工作设计；3.作为反演解释的理论基础；4.帮助资料解释。
本文进行正演方法研究与计算的目的是认识初至波的形成规律，了解低降速带的结构变化对地震波反射与折射旅行时的影响，分析来自不同射线路径的初至波和反射波在地面同一点处静校正量是否有一致性。
现在广泛使用的静校正方法多是基于初至折射波的。
初至折射静校正是利用浅层初至折射波信息，使用某种方法计算出静校正量，再应用静校正量使受低降速带横向结构变化影响的反射波旅行时归位。
这样做的前提在于地表一致性假设，即在地表同一点处，所有的折射波和反射波通过低降速带时都具有相同的路径，因此静校正量是相同的。
但在目前的勘探工作中，特别是在山区的勘探中，常常出现与此假设不相符的情况，比如当低速带速度与下伏地层的速度差别不是特别大或当基岩出露时，这种情况下，反射波和折射波在通过低降速带时路径可能存在较大的差异，从而产生不同的校正量。
这时再沿用基于初至波的静校正方法就无法得到满意的叠加效果。
分析在不同地表结构情况下初至波与反射波静校正量的一致性，对于提高这些地区地震勘探工作的质量是很有意义的。
本章的目的就在于寻找一种对折射波、反射波都能够进行计算的正演方法，为以后的研究工作提供理论依据。
本文中，将这种既能追踪折射波，又能追踪反射波的正演方法叫做多波场地震波正演。
1.2 地震波传播的基本规律错误！未找到引用源。
Discovery地震正演模型制作
利用LogM_STRUCT正演软件制作正演模型利用特定正演软件诸如LogM_STRUCT等做正演,这个软件是LandMark的自带软件包,discovery中也有这个包.1.打开LogM_STRUCT 的Structual Model Entry,输入模型名字,模型长度及深度.(图1.2)2.打开Edit中的那个加入层位的按钮,在模型上画一个层,这时候它还只是一个层位(图3),我们必须让他与模型的两边有交点(只有这样,才能有体等概念),用右键点击层位,会弹出一个菜单,选 horizon tie,有时候,这个软件容易在这里出错,可以点一次applay,再点一次accept,存一次模型.这里候,层位的一边与模型闭合了,再右键点层位,再horizon一次,一般这时候都可以成功(图4).3.分别在各个闭合的体内点右键,设置各个体的速度及密度等属性密度不用输入也行,会自动根据速度计算一个出来.(图5)4.分配完属性后,就可以生成地震数据了.打开synthetics菜单,里面有各种正演计算方法,在这里,我们选用第一个.根以根据需要调整子波参数,在这里,我们保持默认(图6)5.生成正演地震数据.(图7)需要说明的一点:利用LogM_STRUCT的Structual Model Entry可以制作比较复杂的正演模型,不知道是我版本的问题,还是什么原因,在画模型时容易出错,每次horizon tie只能applay一次就要保存模型,然后cancel,再点horizon tie,再applay一次.(还不如以前我自己编的那个正演模型程序,这个问题比它解决的好)1.jpg (16.19 KB)2.jpg (24.94 KB)3.jpg (13.57 KB)4.jpg (28.87 KB)5.jpg (32.97 KB)6.jpg (38.58 KB)7.jpg (22.03 KB)。
地震反演原理及其应用
目前，以物探局范祯祥先生开发的《非线性波动方程地震波反演技 术软件—ANGEL2001》为代表的地震反演软件包已投入生产应用。本 技术的基本技术思路是：采用有限元波动方程对地震波剖面数值模拟， 借助于最优选择理论对地震波反映的物性参数与几何形态进行逐次逼近 ，以实现物性参数的反演。在此基础上借助于神经网络分析对所反演的 物性参数进行非线性标定。小波技术，模糊识别技术，分形技术穿插应 用其中。
即而反演过程则是估算个子波的地震反演概述正演合成记录tntwtrtsiiiiiiiir?1111?而反演过程则是估算一个子波的逆反子波用反子波和地震道进行褶积运算得到反射系数rt然后由上式导出的递推公式逐层递推计算出每一层的波阻抗即用gardner公式从波阻抗中分离出速度和密度
地震反演原理及其应用
引言：
s(i) r ( j ) w(i j 1) n(i)
jHale Waihona Puke （ 1）（ 2）这里＊ 意思是褶积
关于褶积模型的假设条件: •叠后数据 – 地震道是零炮间距的； •没有多次波；
•没有 AVO 效应；
•噪声是随机的, 即是白噪的, 与地震不相关； 没有相干噪声。 •子波是恒定的 – 不随时间变化。
这里
( j ) = 第j层的密度 ( j ) = 第j层的纵波速度
•
反演的目的是为了从地震道本身估算地层速度。显然，首先需要从褶积 模型中提取反射系数的一个估算值，因此，我们可进行反褶积的相关处 理。在讨论反褶积和反演之前，让我们更详细地讨论一下褶积模型的两 个主要组成部分： 反射系数和地震子波。
地震波传播正演模拟方法和装置
地震波传播正演模拟方法和装置地震是一种对人类社会具有巨大破坏力的自然灾害，为了更好地理解地震的发生机制、预测地震的影响以及进行有效的抗震设计，地震波传播的研究显得至关重要。
地震波传播正演模拟作为一种重要的研究手段，可以帮助我们深入了解地震波在地下介质中的传播规律。
地震波传播正演模拟方法主要基于物理学原理和数学模型来描述地震波在地下的传播过程。
常见的方法包括有限差分法、有限元法和射线追踪法等。
有限差分法是一种应用广泛的数值方法。
它通过将求解区域划分为网格，然后对波动方程进行离散化处理，用差分格式近似替代微分方程中的导数项，从而得到一组代数方程。
通过求解这组代数方程，可以得到地震波在各个网格点上的数值解。
有限差分法的优点是计算效率较高，适用于处理大规模的计算问题。
但其精度在复杂介质中可能会受到一定限制。
有限元法是另一种重要的数值方法。
它将求解区域划分为有限个单元，通过构建单元的插值函数来近似表示波场。
然后，基于变分原理将波动方程转化为一个泛函的极值问题，从而得到一组线性方程组。
有限元法在处理复杂几何形状和非均匀介质时具有优势，能够较好地模拟波的散射和折射现象，但计算量相对较大。
射线追踪法是一种基于几何光学原理的方法。
它通过追踪地震波传播的射线路径来计算波的传播时间和振幅。
这种方法计算效率高，尤其适用于长距离传播和高频波的模拟。
但射线追踪法在处理波的衍射和散射等现象时存在一定的局限性。
除了上述方法，还有一些其他的正演模拟方法，如谱元法、伪谱法等，它们在不同的应用场景中都发挥着各自的作用。
在地震波传播正演模拟中，装置的选择和应用也非常关键。
高性能计算机是实现大规模模拟计算的重要工具。
强大的计算能力和存储容量能够支持处理复杂的模型和大量的数据。
同时，专业的地震模拟软件也是不可或缺的。
这些软件通常集成了各种正演模拟方法，并提供了友好的用户界面和丰富的后处理功能，方便研究人员进行模型构建、参数设置和结果分析。
地震正演模拟
地震正演模拟
1. 原理
在地震记录上看到的波形是地震子波叠加的结果，从地下许多反射界面发生反射时形成的地震子波，振幅大小决定于反射界面反射系数的绝对值，极性的正负决定于反射系数的正负，到达时间的先后取决于界面深度和覆盖层的波速。
若地震子波波形用S(t)表示，反射系数是双程垂直反射旅行时t 的函数，用R(t)表示，地震记录f(t)形成的物理过程在数学上就可表示为：
f(t)=S(t)* R(t)=∫S (t )R (t −τ)dτT
其中反射系数R 取R=ρ2v2−ρ1v1ρ2v2+ρ1v1，设地层密度为均匀的，且令ρ2=4ρ1，则反射系数只与地层间速度有关。
地震子波取雷克子波S(t)=[1-2*（pi*fp*t ）2]exp[-（pi*fp*t ）2]，其中主频取fp=20。
2. 模型
本次模拟中采用的是300*80的网格，道数为80，垂直采样点数为300。
模型为一个三层水平层状均匀介质，其速度分别为1000m/s 、2000m/s 、3000m/s ，模型如下：
图1 模型示意图 图2 地震子波 3. 结果 2000m/s 1000m/s
3000m/s
图2 各层界面的地震响应。
