基于24G无线传输模块的语音数据采集系统设计资料

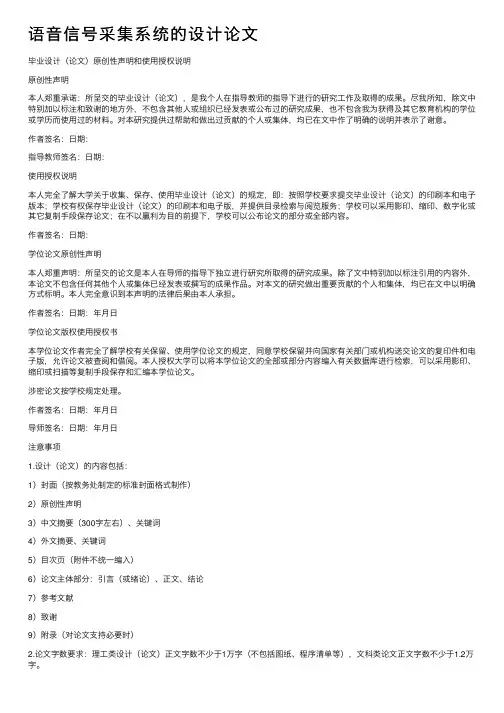

语音信号采集系统的设计论文
语⾳信号采集系统的设计论⽂毕业设计（论⽂）原创性声明和使⽤授权说明原创性声明本⼈郑重承诺：所呈交的毕业设计（论⽂），是我个⼈在指导教师的指导下进⾏的研究⼯作及取得的成果。
尽我所知，除⽂中特别加以标注和致谢的地⽅外，不包含其他⼈或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历⽽使⽤过的材料。
对本研究提供过帮助和做出过贡献的个⼈或集体，均已在⽂中作了明确的说明并表⽰了谢意。
作者签名：⽇期：指导教师签名：⽇期：使⽤授权说明本⼈完全了解⼤学关于收集、保存、使⽤毕业设计（论⽂）的规定，即：按照学校要求提交毕业设计（论⽂）的印刷本和电⼦版本；学校有权保存毕业设计（论⽂）的印刷本和电⼦版，并提供⽬录检索与阅览服务；学校可以采⽤影印、缩印、数字化或其它复制⼿段保存论⽂；在不以赢利为⽬的前提下，学校可以公布论⽂的部分或全部内容。
作者签名：⽇期：学位论⽂原创性声明本⼈郑重声明：所呈交的论⽂是本⼈在导师的指导下独⽴进⾏研究所取得的研究成果。
除了⽂中特别加以标注引⽤的内容外，本论⽂不包含任何其他个⼈或集体已经发表或撰写的成果作品。
对本⽂的研究做出重要贡献的个⼈和集体，均已在⽂中以明确⽅式标明。
本⼈完全意识到本声明的法律后果由本⼈承担。
作者签名：⽇期：年⽉⽇学位论⽂版权使⽤授权书本学位论⽂作者完全了解学校有关保留、使⽤学位论⽂的规定，同意学校保留并向国家有关部门或机构送交论⽂的复印件和电⼦版，允许论⽂被查阅和借阅。
本⼈授权⼤学可以将本学位论⽂的全部或部分内容编⼊有关数据库进⾏检索，可以采⽤影印、缩印或扫描等复制⼿段保存和汇编本学位论⽂。
涉密论⽂按学校规定处理。
作者签名：⽇期：年⽉⽇导师签名：⽇期：年⽉⽇注意事项1.设计（论⽂）的内容包括：1）封⾯（按教务处制定的标准封⾯格式制作）2）原创性声明3）中⽂摘要（300字左右）、关键词4）外⽂摘要、关键词5）⽬次页（附件不统⼀编⼊）6）论⽂主体部分：引⾔（或绪论）、正⽂、结论7）参考⽂献8）致谢9）附录（对论⽂⽀持必要时）2.论⽂字数要求：理⼯类设计（论⽂）正⽂字数不少于1万字（不包括图纸、程序清单等），⽂科类论⽂正⽂字数不少于1.2万字。
无线语音传输系统的设计与实现毕业论文设计
⽆线语⾳传输系统的设计与实现毕业论⽂设计毕业论⽂设计题⽬：⽆线语⾳传输系统的设计与实现系别：车辆⼯程电⼦电⽓系专业：电⼦信息⼯程题⽬类型：软件开发摘要随着嵌⼊式系统和⽆线⽹络发展，两者已能紧密结合在⼀起。
⽽且随着⽆线应⽤领域扩⼤，⼯作在ISM（⼯业、科学和医学）标准2.4GHz⾃由免费频段，已成为研究焦点。
例如Wi-Fi、BlueTooth、Zigbee等⽆线传输协议都是应⽤在2.4GHz频段上，并以其数据率⾼、节点分布⼴等特点⼴泛应⽤于科研、家庭、军事等各个领域。
本设计利⽤了SPCE061A的语⾳处理功能，把SPCE061A作为主控制器，借助于Nordic nRF2401⽆线收发芯⽚，实现简单的双向⽆线语⾳传输功能。
具体实现⽅法是：通过其中⼀套61 板和⽆线模块（A 套）实现录⾳功能并将压缩后的语⾳资源通过⽆线模块发射；然后另外⼀套61 板和⽆线模块（B 套）接收A 套发送的语⾳资源数据，并对数据进⾏解码播放。
两块板⼦均能实现语⾳的发送和接收。
本⽂以⽆线语⾳传输系统的设计为主线，包括⽆线收发芯⽚的介绍、⽆线收发模块的设计以及语⾳数据的处理等，分为6个部分。
其中，第1部分为背景情况和芯⽚介绍，第2部分主要介绍对总的设计⽅案的选定，第3部分主要介绍⽆线语⾳传输系统的总体设计，第4部分对⽆线语⾳传输系统的硬件设计进⾏了详细的介绍，第5部分描述了⽆线语⾳传输系统的软件设计，第6部分叙述系统软硬件的调试，对在调试过程中遇到的问题及其解决⽅法也作了讨论。
关键词：⽆线传输；nRF2401；SPCE061AAbstractWith embedded systems and wireless network developing, the two have been working closely together. Moreover, as the expansion of wireless applications, worked in the ISM (industrial, scientific and medical) standard 2.4 GHz band free, has become a focus of study. Such as Wi-Fi, BlueTooth, Zigbee and other wireless transmission protocols are used in 2.4 GHz band, and because its high data rate, nodes and other characteristics of widely distributed are used in scientific research, family, military and other fields.The design use the SPCE061A of voice processing functions, SPCE061A as the main controller, the help of NordicnRF2401 radio transceiver chip, to achieve a simple two-way wireless voice transmission functions. Specific method is: the adoption of a set of 61 panels and wireless module (A set) to achieve recording of the voice compression and resources through the wireless module launch and then another set of 61 panels and wireless module (B sets) A package sent to receive The voice data resources, data and decode broadcast. 2 voice of the board can send and receive.In this paper, wireless voice transmission system to the design of the main line, including wireless transceiver chips, wireless transceiver module design and voice data processing, divided into six parts. The first part of the background and chips, Part 2 introduces the general design plan selected, Part 3 introduces wireless voice transmission system design, Part 4 of the wireless voice transmission system hardware design Carried out a detailed, Section 5, describes the wireless voice transmission system software design, described in section 6 of the system hardware and software debugging, in the process of debugging the problems encountered and their solutions are discussed.Key words：Wireless transmission ；nRF2401；SPCE061A⽬录引⾔ (1)1 课题背景和芯⽚介绍 (2)1.1 课题背景 (2)1.2 芯⽚资料 (2)1.2.1 SPCE061A简介 (2)1.2.2 SPCE061A 性能简介 (3)1.2.3 SPCE061A应⽤领域 (3)2.1 NRF2401A ⽆线收发芯⽚ (4) 2.1.1芯⽚特性 (4)2.1.2 NRF2401 主要性能指标 (5) 2.1.3 NRF2401⼯作模式控制 (5) 2.1.4 激活状态的模式 (5)2.1.5 双超外差接收模式 (7)2.1.6 结构配置模式 (8)2.1.7 待机模式 (8)2.1.8 低功耗模式 (8)2.1.9 配置字描述 (8)2.1.10 天线输出 (9)2.1.11 应⽤领域 (9)2设计任务与总体设计分析 (9) 2.1设计要求 (10)2.1.1技术指标： (10)2.2 ⽅案论证 (10)2.2.1 ⽆线收发模块 (10)2.2.2主控制模块 (10)2.3 总体设计 (11)3 系统总体⽅案介绍 (11)3.1 硬件部分 (11)3.2 软件部分 (11)4 系统硬件设计 (12)4.1 硬件框图 (12)4.2 ⽆线收发模块电路 (12)4.2.1 NRF2401及其外围电路 (12) 4.2.2 指⽰电路 (13)4.2.3 接⼝电路 (13)4.361板结构 (14)4.3.1 SPCE061A最⼩系统 (15)4.3.2 电源电路 (15)4.3.3 ⾳频电路 (15)4.3.4 ICE接⼝电路 (16)4.4 电源电路 (16)4.4.1 整流电路 (17)4.4.2 滤波电路 (17)4.2.3 稳压电路 (17)5 系统软件设计 (18)5.1 软件总体设计 (18)5.2 ⼦程序设计 (20)5.2.1 初始化程序 (20)5.2.2 录⾳⼦程序 (23)5.2.3 放⾳⼦程序 (23)5 开发流程及开发环境 (24)5.1 开发流程 (24)5.2 开发环境 (25)6 调试 (25)6.1 调试⽅法 (25)6.2 硬件调试 (25)6.2.1 PCB设计应注意的问题 (25)6.2.1 NRF2401模块的制作 (26)6.2.2 61板的检测 (26)6.3 软件调试 (27)7 结论 (28)谢辞 (29)主要参考⽂献 (30)附录 (31)附录⼀：系统原理图 (31)附录⼆：系统PCB图 (32)附录三：系统源程序 (33)引⾔随着社会的发展和进步，⼈类活动越来越依赖于通信技术提供的服务，以⽆线通信技术以其快捷⽅便，可以移动等特性，受到⼈们的⾼度关注，得以快速发展。

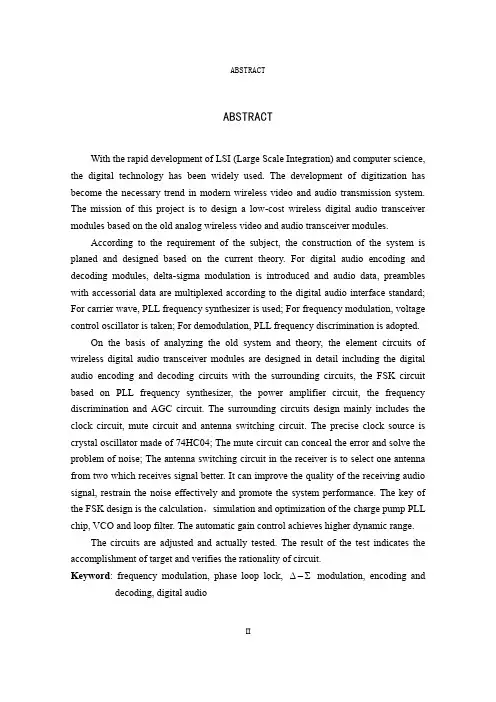

2.4g无线数字音频传输模块的设计与实现
《2024年高速无线数据采集终端的设计与优化》范文
纪实故事-老舍母亲:把吃亏视做理所当然老舍的母亲是一位旧中国典型的劳动妇女，勤劳持家，自立自强。
老舍热情、好客，待人真挚、诚恳，这些性格与母亲的影响有关。
老舍的母亲会给婴儿洗三——穷朋友们可以因此少花一笔“请姥姥”钱。
她会刮痧，她会给孩子们剃头，她会给少妇们绞脸……凡是她能做的，都有求必应，谁家有事要帮忙，她总是跑在最前头。
有客人来，无论手头再怎么窘迫，老舍的母亲也要设法弄一点东西去款待。
舅父与表哥们来做客时，往往是自己掏钱买酒、买肉食，这使她脸上羞得飞红。
可是殷勤地给他们温酒做面，又给她一些喜悦。
遇上亲友家中红白喜事，母亲必把大褂洗得干干净净，亲自去贺吊，一份礼也许只是两吊小钱。
老舍继承了他母亲的性格，出了名的好客，离了朋友们就活不下去。
在重庆的时候，老舍的生活相当清贫，但是老友相逢，卖了大褂，也要上一趟小馆盛情款待。
晚年的老舍更加看重友情。
逢年过节，或是小院里百花盛开的时节，老舍的家，就变成了欢乐之海，赏花赏画，品茗品酒。
主人与宾客们全都痛快极了。
有时到了欢畅之时，赵树理会扯着嗓子“吼”他拿手的上党梆子，曹禺则酩酊大醉后滑到了桌子底下……也有的时候，老舍的小院里会出现一些奇特的客人。
他们大都是年逾花甲的老人，有的还领着个小孩。
一见到老舍先生，他们就照旗人的规矩，一边作揖行礼，一边还大声吆喝着：“给大哥请安！”老舍总是连忙把他们扶起：“别……别这样！现如今不兴这一套了。
快坐下，咱哥俩好好聊聊。
”事后，老舍向旁观的朋友解释，“这些都是几十年的老朋友了。
当年有给行商当保镖的，有在天桥卖艺的，也有当过‘臭脚巡’（旧社会的巡警）的。
你读过我的《我这一辈子》《断魂枪》《方珍珠》吗？他们就是作品中的模特儿啊！”老舍的姑母常在家闹脾气，在鸡蛋里找骨头，是家中的阎王。
直到老舍入了中学，她才死去。
可是老舍没有看见母亲反抗过。
“没受过婆婆的气，还不受大姑子的吗？命当如此！”母亲在非解释一下不足以平服别人的时候，才这样说，老舍感叹：母亲活到老，穷到老，辛苦到老，最会吃亏。

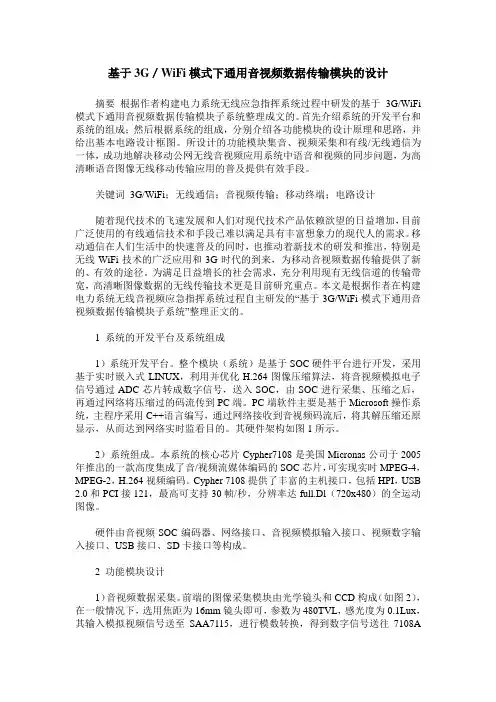

基于3G／WiFi模式下通用音视频数据传输模块的设计
