塔器应用技术综合介绍[摘要]根据实际工作和与国内外工程公司及工艺专利商、塔内件制造商合作与交流中积累的数据和经验，对塔器设计中诸如塔板效率的选取、塔内件型式与结构参数的合理选取及设计中的若干注意事项等问题进行了分析和阐述，同时介绍了近年来开发的一些新型高效塔板与填料。
供从事塔器工艺设计和塔内件询价及装置操作管理等工作的同志参考。
1引言塔器是化工与石化装置中应用最广泛的传质设备之一，用于蒸馏、吸收、洗涤、抽提或萃取、增减湿以及气液直接接触换热等过程。
按照传质接触基本构件的结构特点来分类，大致可分为板式塔、填料塔和特种接触塔型三大类。
板式塔属于逐级接触逆流操作，塔内以塔板作为两相接触的基本构件。
根据降液管设置情况可分为有降液管塔板和无降液管塔板（穿流型）两类，前者塔板上气相与液相流向相互垂直，属于错流型；后者属于逆流型。
根据塔板结构型式以及塔板上所安装的传质元件结构型式的不同，又可分为泡罩、浮阀、筛孔、固舌、浮舌、网孔、斜孔等传统塔板型式以及近年来各专利商开发的各种新型高性能塔板，如美国Glitsch公司的超级精馏塔板（SuperFrac Tray）以及国内开发的各种条形浮阀、导向浮阀、高性能微型浮阀、微分浮阀（ADV）、垂直筛板、浮动筛片等塔板型式。
填料塔属于微分接触逆流操作，塔内以填料作为两相接触的基本构件。
根据填料结构可分为散堆填料和规整填料；按材质又可分为金属填料、陶瓷填料和塑料填料。
其中散堆填料属于颗粒型填料，包括通用型散堆填料和近年来各专利商开发的各种新型高性能散堆填料。
前者如拉西环（Rasching Ring）、鲍尔环（Pall Ring）、阶梯环（Cascade Ring）、开孔环（Perforated Ring）、伯尔鞍（Berl Saddle）、英特洛克斯鞍（Intalox Saddle）等，后者如美国Glitsch公司的阶梯短环CMR（Cascade Mini Ring）、美国Norton公司的超级矩鞍（Super Intalox）以及国内开发的超级扁环（QH系列扁环填料）等等。
(完整word版)现代塔器技术进展
塔器技术进展摘要: 简要介绍了塔器技术发展史及其重大变革，重点介绍了20世纪80年代后中国塔器技术的发展和现状。
重点介绍了高效导向筛板的结构、工作原理及特点.关键词：塔器;浮阀;垂直筛板;泡革塔盘;填料。
Abstract：The development and significant innovations of distillation tower，especially the development, current situation and problems of distillation tower in China after the 1980's are introduced. Introduced the highly efficient guided sieve tray structure, working principle and characteristics.Key words: tower; float valve；vertical sieve tray （VST); bubble cap tray；packing;塔器的应用范围和重要性众所周知.它的作用是传质,其本质就是在一定塔体空间内，最大限度的提高两相的接触机会，并尽可能降低压降。
本文以塔器技术的起源与发展为线索，考察每次变革所起的作用和意义，以期对塔器技术的研究有所启迪。
1板式塔传统的板式塔主要有泡罩塔、筛板塔、浮阀塔、固舌塔、浮舌塔和林得塔盘等.以下简介有代表性的塔器新技术。
板式塔已有100多年的发展历史.长期以来,人们围绕高效率、大通量、宽弹性、低压降的宗旨，开发了不少于80种的各种类型塔板,主要集中在对气液接触元件和降液管的结构改进以及对塔内空间的利用等方面。
1.1垂直筛板的起源与发展20世纪80年代初，西北大学化工系开始研究垂直筛板,但由于未能顺利工业化而搁置。
十年过后，河北工业大学开发了梯形立体喷射塔板（CTST）［1]，并成功地使之工业化，目前已有相当的市场占有率,主要用于精馏、吸收、解吸和汽提等过程，其传质原理如图1所示。

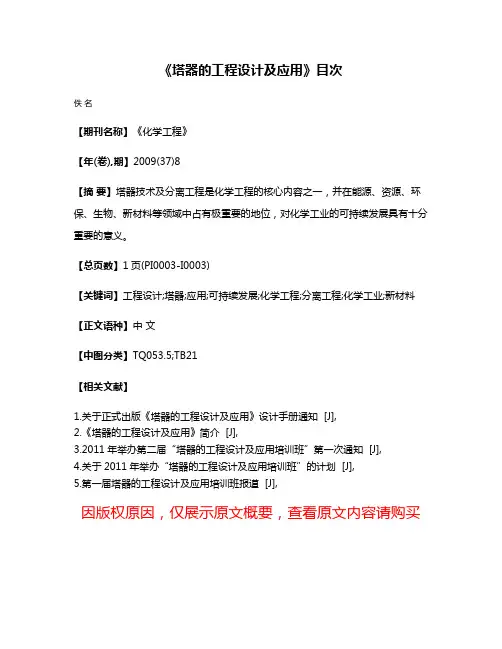

《塔器的工程设计及应用》目次
《塔器的工程设计及应用》目次
佚名
【期刊名称】《化学工程》
【年(卷),期】2009(37)8
【摘要】塔器技术及分离工程是化学工程的核心内容之一，并在能源、资源、环保、生物、新材料等领域中占有极重要的地位，对化学工业的可持续发展具有十分重要的意义。
【总页数】1页(PI0003-I0003)
【关键词】工程设计;塔器;应用;可持续发展;化学工程;分离工程;化学工业;新材料【正文语种】中文
【中图分类】TQ053.5;TB21
【相关文献】
1.关于正式出版《塔器的工程设计及应用》设计手册通知 [J],
2.《塔器的工程设计及应用》简介 [J],
3.2011年举办第二届“塔器的工程设计及应用培训班”第一次通知 [J],
4.关于2011年举办“塔器的工程设计及应用培训班”的计划 [J],
5.第一届塔器的工程设计及应用培训班报道 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。
课程论文-传质学 (1)

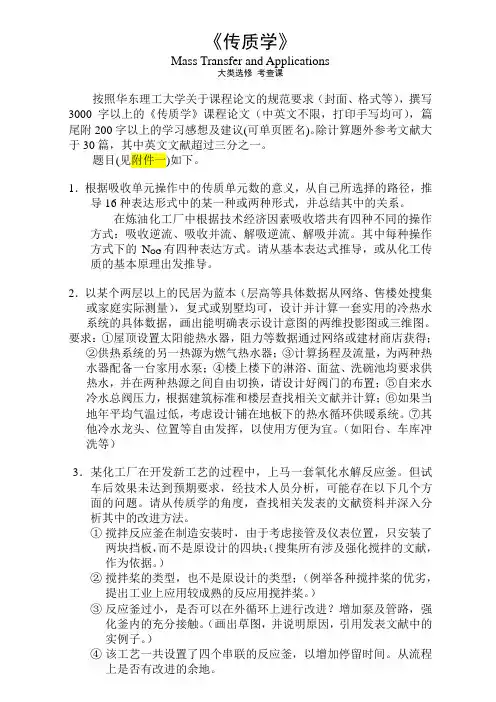

《传质学》Mass Transfer and Applications大类选修考查课按照华东理工大学关于课程论文的规范要求（封面、格式等），撰写3000字以上的《传质学》课程论文（中英文不限，打印手写均可），篇尾附200字以上的学习感想及建议(可单页匿名)。
除计算题外参考文献大于30篇，其中英文文献超过三分之一。
题目(见附件一)如下。
1．根据吸收单元操作中的传质单元数的意义，从自己所选择的路径，推导16种表达形式中的某一种或两种形式，并总结其中的关系。
在炼油化工厂中根据技术经济因素吸收塔共有四种不同的操作方式：吸收逆流、吸收并流、解吸逆流、解吸并流。
其中每种操作方式下的N OG有四种表达方式。
请从基本表达式推导，或从化工传质的基本原理出发推导。
2．以某个两层以上的民居为蓝本（层高等具体数据从网络、售楼处搜集或家庭实际测量），复式或别墅均可，设计并计算一套实用的冷热水系统的具体数据，画出能明确表示设计意图的两维投影图或三维图。
要求：①屋顶设置太阳能热水器，阻力等数据通过网络或建材商店获得；②供热系统的另一热源为燃气热水器；③计算扬程及流量，为两种热水器配备一台家用水泵；④楼上楼下的淋浴、面盆、洗碗池均要求供热水，并在两种热源之间自由切换，请设计好阀门的布置；⑤自来水冷水总阀压力，根据建筑标准和楼层查找相关文献并计算；⑥如果当地年平均气温过低，考虑设计铺在地板下的热水循环供暖系统。
⑦其他冷水龙头、位置等自由发挥，以使用方便为宜。
（如阳台、车库冲洗等）3．某化工厂在开发新工艺的过程中，上马一套氧化水解反应釜。
但试车后效果未达到预期要求，经技术人员分析，可能存在以下几个方面的问题。
请从传质学的角度，查找相关发表的文献资料并深入分析其中的改进方法。
①搅拌反应釜在制造安装时，由于考虑接管及仪表位置，只安装了两块挡板，而不是原设计的四块；（搜集所有涉及强化搅拌的文献，作为依据。
）②搅拌桨的类型，也不是原设计的类型；（例举各种搅拌桨的优劣，提出工业上应用较成熟的反应用搅拌桨。
关于化工原理课程塔设备的学习报告
化工原理----塔设备学习报告王风景化工0802J1001080232化工原理—塔设备学习报告王风景化工0802 J1001080232引言这是来到南京工大的第一个学年，仅从化工原理课可上便深刻体会到了工大老师不同于青岛科大的教学方式。
自己查阅文献，写出总结报告，这在青岛科大课程中并不多见，但确是培养我们自主学习能力的好方式。
基于管老师的良苦用心，化工原理课程的塔设备部分大家被要求自主完成学习并做出读书报告。
作为交流生，很荣幸我能有机会与南京工大、淮阴师范、武汉工程大学的诸多同学交流了各自学校的化工原理学习情况，并索取了各学校的教材对化工塔设备一章的四本教材进行对比学习，加之对图书馆资源及网络资源的利用，才得以做出如下学习报告。
皆为偷得之材，鲜有创新之处，理解有误或出现低级错误之处还望管老师给予斧正。
塔器是用于气-液相间或液-液相间传质或传热过程的设备，是许多单元操作的关键设备，如精馏、分馏、吸收、解吸、萃取、蒸发、反应等。
塔在石化、化工厂中起着非常重要的作用，其种类繁多，用途不一，根据其结构可分为大致两大类:即板式塔和填料塔。
通过对基本教材的比较，各学校的教材均以传统板式塔和填料塔的基础介绍为重点，在了解了两种塔器的基本构造及工作原理后，课本之外，学生对填料塔的发展方向及近年来发展现状和板式塔中降液管优化问题的解决方式两点问题做出了思考并查阅相关文献做出了相关总结。
填料塔的发展方向及近年来的发展现状如何？20世纪70年代以前，在大型塔器中，板式塔占有明显的优势，先后出现了许多类型的塔板。
此后的二十多年间，随着理论研究的深入及高效规整填料、复合填料及塔内件的开发与应用，填料塔大型化的放大效应问题得到了解决，使填料塔向行业化、复合化、节能化、大型化方向发展。
在塔器大型化的进程中，存在着两大的难题，一个是“壁流效应”，另一个是“流体整体不均匀分布”，这两个难题一直制约着填料塔向前发展。
大型填料塔共有5大关键部件，即规整填料、液体分布器、气体分布盘、进气初始分布器和支承结构。
3-赵汝文-我国大型塔器技术进展技术创新与应用
我国大型塔器技术进展技术创新与应用赵汝文，于健，高占（中国昊华天大天久科技股份有限公司，天津300072）摘要：介绍了我国大型规整填料塔、大型散装填料塔和大型塔盘技术进展，展示了硬件系列自主创新技术一Zupak、Dapak、Zhaopak、Zugrid 新型规整填料；增强型IMTP填料；槽盘、盘槽、盘槽管式液体分布器；辐散式进气初始分布器、新型双切向环流式进气初始分布器；栅梁、一梁托多盘桁架梁、空间网架梁等的结构及性能特点。
介绍了以塔器气液分布器优化设计规律、进气初始分布器与二次气体分布盘的优化设计规律、支撑装置的优化设计规律和多溢流塔盘全盘液体优流模型为代表的首创性全塔硬件优化设计规律。
例举了集成创新技术及硬件优化规律在两座大型塔中的应用。
关键词：塔器；填料；液体分布器；气体分布器；支撑梁；桁架；网架；塔盘；炼油；乙烯随着1 000万t/a炼油装置和100万t/a乙烯装置等大型石油化工企业的建设发展，促进了我国大型塔器技术的现代化。
在“自主创新，重点跨越，支撑发展，引领未来”我国现代科技方针及国家发改委的国产化政策的指引下，我国塔器科技工作者满怀信心地迎接着这场挑战，并以原创技术和骄人的业绩展示了中华大型塔器（图1、图2 ）技术后来者居上的态势，激励着国人实现大型塔器重点跨越的宏伟目标。
图1中石化燕山分公司乙烯装置①9 000mm汽油分馏塔1规整填料、格栅填料和散装填料的技术进展与创新 1.1垂直板波纹填料的技术进展与创新垂直板波纹填料经历了4个发展阶段或有四种类型：单向斜波、双向斜波、单向曲波和双向曲波[1]1.1.1单向斜波填料单向斜波填料（图 3）的结构特征为：单向波纹、倾斜通道、斜交错排列，旋转90°安装。
性能特点：是1种高通量、低压降、高效工业规整填料。
以 250Y 型为例，每米2〜3块理论板，每米填料压 降 1 〜3mbar 。
图3单向斜波填料单向斜波填料包括 Mellapak 、Flexipac 、Gempak 、Montzpak 、Ralupak 和我国的 JKB 系列波纹填 料（天大天久）、SM 系列波纹填料（上海化工研究院）、SP 系列波纹填料（南京大学）等。
传质过程及塔设备
第五章 传质过程及塔设备物质以扩散方式从一处转移到另一处的过程，称为质量传递过程，简称传质。
仅在一相中发生的物质传递是单相传质，通过相界面的物质传递为相间传质，后者在实际生产中更为普遍，工业上通常所说传质分离过程即指相间传质。
传质过程在化学工程中占有极其重要的地位。
它广泛运用于混合物的分离操作；常与化学反应共存，影响着化学反应过程，甚至成为化学反应的控制因素。
掌握传质过程的规律，了解传质分离的工业实施方法，具有十分重要的意义。
5.1 传质过程及塔设备简介1.传质过程的类型根据相态不同，可分为流体相间和流固相间的传质两类。
（1）流体相间的传质过程①气相一液相包括气体的吸收、液体的蒸馏、气体的增湿等单元操作。
气体吸收利用气体混合物中各组分在液体溶剂中的溶解度不同，将气体混合物与液体溶剂相接触，使易溶于溶剂的物质由气相传递到液相而分离气体混合物。
液体蒸馏时，则是依据液体混合物中各组分的挥发性不同，加热使其中沸点低的组分气化，从而达到分离的目的。
在气体增湿操作中，将干燥的空气与液体水相接触，水分蒸发而进入气相。
②液相一液相在均相液体混合物中加入具有选择性的溶剂，系统形成两个液相。
由于原溶液中各组分在溶剂中的溶解度不同，它们将在两个液相之间进行分配，即发生相间传质过程，这就是通常所说的液一液萃取。
（2）流一固相间的传质过程①气相一固相这类传质过程有固体干燥、气体吸附等操作。
含有水分或其它溶剂（统称湿分）的固体，与比较干燥的热气体相接触，被加热的湿分气化而离开固体进入气相，从而将湿分除去，这就是固体的干燥。
在干燥过程中，物质由固相向气相传递。
②液相一固相包括液体结晶、固体浸取（也叫固一液萃取）、液体吸附、离子交换等单元操作。
含某物质的过饱和溶液与同一物质的固相相接触时，其分子将扩散通过溶液到达固相表面并析出而使固体长大，这就是结晶。
固体浸取是应用液体溶剂将固体原料中的可溶组分提取出来的操作。
液体吸附是固液两相相接触，使液相中某个或某些组分扩慣到固相表面并被吸附的操作。
精馏塔毕业设计论文.
第一章概论1.1塔设备在化工生产中的作用和地位塔设备是化工、石油化工和炼油等生产中最重要的的设备之一。
它可使气（或汽）液或液液两相之间进行紧密接触，达到相际传质及传热的目的。
可在塔设备中完成的常见的单元操作有：精馏、吸收、解吸和萃取等。
此外，工业气体的冷却与回收、气体的湿法净制和干燥，以及兼有气液两相传质和传热的增湿、减湿等。
在化工厂、石油化工厂、炼油厂等中，塔设备的性能对于整个装置的产品产量、质量、生产能力和消耗定额，以及三废处理和环境保护等各个方面，都有重大的影响。
据有关资料报道，塔设备的投资费用占整个工艺设备投资费用的较大比例；它所耗用的钢材重量在各类工艺设备中也属较多。
因此，塔设备的设计和研究，受到化工、炼油等行业的极大重视。
1.2塔设备的分类及一般构造塔设备经过长期发展，形成了型式繁多的结构，以满足各方面的特殊需要。
为了便于研究和比较，人们从不同的角度对塔设备进行分类。
例如：按操作压力分为加压塔、常压塔和减压塔；按单元操作分为精馏塔、吸收塔、解吸塔、萃取塔、反应塔和干燥塔；按形成相际接触界面的方式分为具有固定相界面的塔和流动过程中形成相界面的塔；也有按塔釜型式分类的。
但是长期以来，最常用的分类是按塔的内件结构分为板式塔和填料塔两大类，还有几种装有机械运动构件的塔。
在板式塔中，塔内装有一定数量的塔盘，气体以鼓泡或喷射的形式穿过塔盘上的液层使两相密切接触，进行传质。
两相的组分浓度沿塔高呈阶梯式变化。
在填料塔中，塔内装填一定段数和一定高度的填料层，液体沿填料表面呈膜状向下流动，作为连续相的气体自下而上流动，与液体逆流传质。
两相的组分浓度沿塔高呈连续变化。
人们又按板式塔的塔盘结构和填料塔所用的填料，细分为多种塔型。
装有机械运动构件的塔，也就是有补充能量的塔，常被用来进行萃取操作，液有用于吸收、除尘等操作的，其中以脉动塔和转盘塔用得较多。
塔设备的构件，除了种类繁多的各种内件外，其余构件则是大致相同的。
