第3章自适应波束形成及算法

合集下载

CH3.4 零点控制与自适应波束形成

CH3.4 零点控制与自适应波束形成
Ch 3.4 零点控制与自适应波束形成
阵列自由度 方向图零点控制——已知干扰方向
宽零陷形成
自适应波束形成——干扰方向未知
石镇,自适应天线原理,国防工业出版社,1991, Ch4 方向图零点自适应控制
一、阵列自由度 (Degrees of Freedom)
矢量
w [w1 ,, wM ]
对于M元阵,使阵在θ1,…, θL同时产生零点,要求权满足L个 齐次线性方程:
0 j 2 ( L ) j M ( L ) * f ( L ) w 1 w 2 e w Me 0 f ( 1 ) w 1 w 2 e
* j 2 (1 )
2019/3/20
哈尔滨工业大学电子工程系
11
2019/3/20
哈尔滨工业大学电子工程系
12
二、方向图零点控制(Null Steering)
信号
2019/3/20
噪声
哈尔滨工业大学电子工程系
干扰
13
2019/3/20
哈尔滨工业大学电子工程系
14
2019/3/20
哈尔滨工业大学电子工程系
15
2019/3/20
w Me
j M (1 )
当 L ( M 1) 时,上述齐次方程组有非零解。
所以M元阵我们最多只能得到(M-1)个波束零点。 这就是说,M元阵具有(M-1)个自由度。
2019/3/20 哈尔滨工业大学电子工程系 4
多个最大点和零点约束
若要求在某方向θ2产生波束最大值,即
f ( ) | 2 f max
2019/3/20 哈尔滨工业大学电子工程系 5
多个特定点约束
2019/3/20

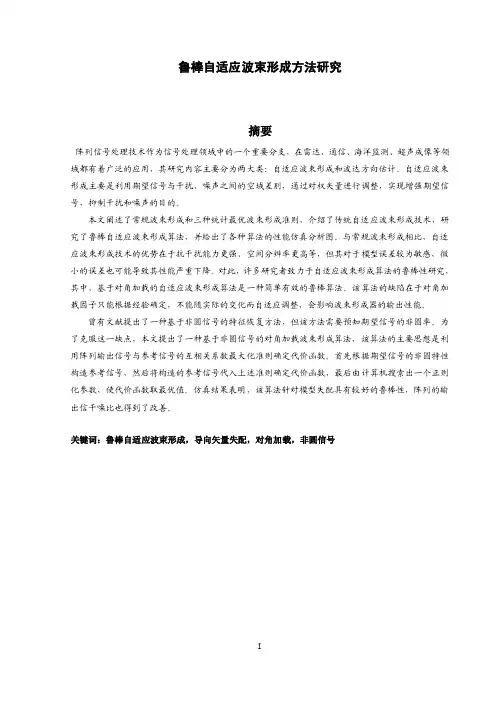

鲁棒自适应波束形成方法研究

鲁棒自适应波束形成方法研究

鲁棒自适应波束形成方法研究摘要阵列信号处理技术作为信号处理领域中的一个重要分支,在雷达、通信、海洋监测、超声成像等领域都有着广泛的应用,其研究内容主要分为两大类:自适应波束形成和波达方向估计。

自适应波束形成主要是利用期望信号与干扰、噪声之间的空域差别,通过对权矢量进行调整,实现增强期望信号,抑制干扰和噪声的目的。

本文阐述了常规波束形成和三种统计最优波束形成准则,介绍了传统自适应波束形成技术,研究了鲁棒自适应波束形成算法,并给出了各种算法的性能仿真分析图。

与常规波束形成相比,自适应波束形成技术的优势在于抗干扰能力更强、空间分辨率更高等,但其对于模型误差较为敏感,微小的误差也可能导致其性能严重下降。

对此,许多研究者致力于自适应波束形成算法的鲁棒性研究,其中,基于对角加载的自适应波束形成算法是一种简单有效的鲁棒算法。

该算法的缺陷在于对角加载因子只能根据经验确定,不能随实际的变化而自适应调整,会影响波束形成器的输出性能。

曾有文献提出了一种基于非圆信号的特征恢复方法,但该方法需要预知期望信号的非圆率。

为了克服这一缺点,本文提出了一种基于非圆信号的对角加载波束形成算法,该算法的主要思想是利用阵列输出信号与参考信号的互相关系数最大化准则确定代价函数。

首先根据期望信号的非圆特性构造参考信号,然后将构造的参考信号代入上述准则确定代价函数,最后由计算机搜索出一个正则化参数,使代价函数取最优值。

仿真结果表明,该算法针对模型失配具有较好的鲁棒性,阵列的输出信干噪比也得到了改善。

关键词:鲁棒自适应波束形成,导向矢量失配,对角加载,非圆信号Research on Robust Adaptive BeamformingElectronic Information Science and Technology 11-2 Lu YingSupervisor Zhang QianAbstractAs an important branch in the field of signal processing, the array signal processing technique has been widely used in many areas such as radar, wireless communications, sea monitoring, ultrasonic imaging, which was divided into two categories: the adaptive beamforming and the direction of arrival estimation. By using the spatial difference between the desired signal and the interference, noise, the adaptive beamformers can adjust the weight vector and enhance the desired signal while suppress the interference and noise.In this thesis, we describe the conventional beamformers and three optimal criterions of beamforming, introduce several traditional adaptive beamforming technologies, emphasize to study robust adaptive beamforming. We also give the algorithm performance simulation diagram. Although the adaptive beamformers can have better interference rejection and resolution capability than the conventional beamformers, they are much more sensitive to model errors, the adaptive beamformers may suffer severe performance decline even if there are slight errors. In this regard, much effort has been devoted to devise robust adaptive beamformers. Among them, the diagonal loading is a simple and effective algorithm to improve the robustness of adaptive beamformers. However, the diagonal loading factor is determined only by experience, it may not adjust itself adaptively with the change of environment, which will affect the output performance of the beamformers.An noncircularity restoral based method has been proposed for selecting the diagonal loading factor, while this method has to predict the noncircularity of the desired signal. To overcome this shortcoming, we proposed a kind of diagonal loading algorithm based on noncircular signals. The main idea of this algorithm is to determine a cost function by maximizing the cross correlation coefficient between the output and the reference signal. Firstly, constructing the reference signal according to the characteristic of the noncircular desired signal. Then determining the cost function and search an optimal regularization parameter. The simulation results show that, this algorithm can provide robustness against the mismatches and the output SINR has been improved simultaneously.Key word: robust adaptive beamforming, steering vector error, diagonal loading, noncircular signal目录1 绪论 (1)1.1引言 (1)1.2研究背景及意义 (1)1.3国内外研究现状 (1)1.4本文主要研究内容及结构安排 (3)2阵列信号处理基础理论 (4)2.1引言 (4)2.2阵列信号处理基础 (4)2.2.1阵列信号输出模型 (4)2.2.2阵列输出信号二阶统计量 (5)2.2.3波束方向图函数 (6)2.3本章小结 (7)3 自适应波束形成算法 (8)3.1引言 (8)3.2常规波束形成 (8)3.3统计最优波束形成 (10)3.3.1最大输出信干噪比波束形成算法 (10)3.3.2最小方差无失真响应波束形成算法 (11)3.3.3最小均方误差波束形成算法 (12)3.3.4算法仿真与性能分析 (12)3.3.5算法小结 (15)3.4 自适应波束形成算法 (15)3.4.1 采样矩阵求逆算法 (15)3.4.2最小均方算法 (16)3.5本章小结 (17)4 鲁棒波束形成算法 (18)4.1引言 (18)4.2特征子空间波束形成算法 (18)4.2.1算法描述 (18)4.2.2算法仿真与性能分析 (19)4.2.3算法小结 (21)4.3线性约束波束形成算法 (21)4.3.1算法描述 (21)4.3.2典型约束条件 (21)4.3.3算法仿真与性能分析 (22)4.3.4算法小结 (23)4.4对角加载波束形成算法 (23)4.4.1算法描述 (23)4.4.2对角加载因子确定 (24)4.4.3基于信号非圆特征恢复方法 (24)4.4.4算法仿真与性能分析 (25)4.4.5算法小结 (28)4.5本章小结 (28)5基于非圆信号的对角加载波束形成算法 (29)5.1引言 (29)5.2 算法描述 (29)5.2.1互相关系数最大化准则 (29)5.2.2参考信号构造 (29)5.2.3 代价函数确定 (31)5.3 算法性能仿真分析 (32)5.3.1 圆特性干扰 (32)5.3.2 非圆特性干扰 (36)5.4 算法小结 (40)5.5本章小结 (40)6结束语 (41)6.1全文总结 (41)6.2未来工作展望 (41)致谢 (42)参考文献 (43)附录 (45)1 绪论1.1引言阵列信号处理是指由空间位置不同的多个传感器组成的阵列对信号进行接收和处理,增强期望信号,抑制干扰和噪声,其在雷达、通信、声呐、超声成像、医疗卫生等领域都具有广泛的应用[1]。

波束形成算法及其新进展ppt课件

波束形成算法及其新进展ppt课件

“雪亮工程"是以区(县)、乡(镇) 、村( 社区) 三级综 治中心 为指挥 平台、 以综治 信息化 为支撑 、以网 格化管 理为基 础、以 公共安 全视频 监控联 网应用 为重点 的“群 众性治 安防控 工程” 。
引言
波束形成是阵列信号处理、智能天线系统中一重要技术 使用阵列天线的优点:
-提高系统的容量 -提高系统的性能 -抑制干扰和噪声 -节省功率
2.2 Bartlett 波束形成算法
Bartlett 波束形成算法是使得波束形成的输出功率相对 于某个输入信号最大。
ar m g [E a { w H x x (n )xH (n )w }] w
wba
a() aH()a()
“雪亮工程"是以区(县)、乡(镇) 、村( 社区) 三级综 治中心 为指挥 平台、 以综治 信息化 为支撑 、以网 格化管 理为基 础、以 公共安 全视频 监控联 网应用 为重点 的“群 众性治 安防控 工程” 。
d 个独立信源,则 Rank [ R S ] d ,则有
E E S
EN

S
0
0
N
S diag 1 2 d
N diag d 1 d 2 m
E S e1 e2 ed
E N e d 1 e d 2 e m
1 2 d d 1 d 2 m
“雪亮工程"是以区(县)、乡(镇) 、村( 社区) 三级综 治中心 为指挥 平台、 以综治 信息化 为支撑 、以网 格化管 理为基 础、以 公共安 全视频 监控联 网应用 为重点 的“群 众性治 安防控 工程” 。
目录
§0.引言 §1.阵列天线的统计模型和DOA估计 §2.常用的波束形成算法 §3.自适应波束形成算法及其改进 §4.采样协方差求逆SMI算法改进 §5.其他波束形成算法 §6.总结

自适应波束形成及算法

自适应波束形成及算法

第3章 自适应波束形成及算法(3.2 自适应波束形成的几种典型算法)3.2 自适应波束形成的几种典型算法自适应波束形成技术的核心内容就是自适应算法。

目前已提出很多著名算法,非盲的算法中主要是基于期望信号和基于DOA 的算法。

常见的基于期望信号的算法有最小均方误差(MMSE )算法、小均方(LMS )算法、递归最小二乘(RLS )算法,基于DOA 算法中的最小方差无畸变响应(MVDR )算法、特征子空间(ESB )算法等[9]。

3.2.1 基于期望信号的波束形成算法自适应算法中要有期望信号的信息,对于通信系统来讲,这个信息通常是通过发送训练序列来实现的。

根据获得的期望信号的信息,再利用MMSE 算法、LMS 算法等进行最优波束形成。

1.最小均方误差算法(MMSE ) 最小均方误差准则就是滤波器的输出信号与需要信号之差的均方值最小,求得最佳线性滤波器的参数,是一种应用最为广泛的最佳准则。

阵输入矢量为: 1()[(),,()]TMx n x n x n =(3-24)对需要信号()d n 进行估计,并取线性组合器的输出信号()y n 为需要信号()d n 的估计值ˆ()dn ,即 *ˆ()()()()H T d n y n w x n x n w === (3-25) 估计误差为:ˆ()()()()()H e n d nd n d n w x n =-=-(3-26)最小均方误差准则的性能函数为:2{|()|}E e t ξ= (3-27)式中{}E 表示取统计平均值。

最佳处理器问题归结为,使阵列输出()()Ty n w X n =与参考信号()d t 的均方误差最小,即:2{|()|}M i n E e t式(3-28)也就是求最佳权的最小均方准则。

由式(3-26)~(3-28)得:2*{|()|}{()()}E e t E e n e n ξ==2{|()|}2R e []T Hxdxx E d nw r w R w =-+ (3-29)其中,Re 表示取实部,并且:[()()]H xx R E x n x n = (3-30)为输入矢量()x n 的自相关矩阵。

自适应波束形成算法

自适应波束形成算法

自适应波束形成算法
自适应波束形成是一种用于增强某一方向信号的算法,适用于海洋、天文、雷达、无线通信等领域。

自适应波束形成算法的基本思想是在接收端采集到的多路信号中,将主要方向上的信号增强,抑制其他方向上的信号。

这可以通过使用一个权重向量来实现,权重向量中的每个元素对应于一个收发天线或传感器的输入信号,在不同情况下进行适当的调整,使得每个元素的值能够最大化或最小化特定的性能指标,例如信噪比或互相干扰。

这样就能够滤除噪声,减少前向干扰和多径效应,提高通信品质和探测能力。

常见的自适应波束形成算法有最小均方误差算法(LMS)和最小误差方向估计(MVDR)算法。

前者根据误差变化的方向对权重向量进行迭代更新,后者则使用海森矩阵的逆矩阵推导出权重向量。

自适应波束形成算法的实现需要多个相关信号的加权和运算,因此涉及到复杂的
计算和存储要求,也需要对信号进行预处理和后处理。

此外,由于其具有计算量大,实时性要求高等特点,需要对不同系统进行优化,适配特定的应用场景。

第3章自适应波束形成及算法

第3章自适应波束形成及算法

第3章自适应波束形成及算法(3.2自适应波朿形成的几种典型算法)3.2自适应波朿形成的几种典型算法自适应波束形成技术的核心内容就是自适应算法。

U前已提出很多著名算法,非盲的算法中主要是基于期望信号和基于DOA的算法。

常见的基于期望信号的算法有最小均方误差(MMSE)算法、小均方(LMS)算法、递归最小二乘(RLS)算法,基于DOA算法中的最小方差无畸变响应(MVDR)算法、特征子空间(ESB)算法等叫3.2.1基于期望信号的波束形成算法自适应算法中要有期望信号的信息,对于通信系统来讲,这个信息通常是通过发送训练序列来实现的。

根据获得的期望信号的信息,再利用MMSE算法、LMS算法等进行最优波束形成。

1.最小均方误差算法(MMSE) 最小均方误差准则就是滤波器的输出信号与需要信号之差的均方值最小,求得最佳线性滤波器的参数,是一种应用最为广泛的最佳准则。

阵输入矢量为:兀(“)=[召(“),...,心(n)f(3-24)对需要信号d(n)进行估计,并取线性组合器的输出信号y(”)为需要信号〃(“)的估计值d(n)f即d(n) = y(n) = w H x(n) = x' (n)w(3-25)估计误差为:e(〃)= = d(n)-w n x(n)(3-26)最小均方误差准则的性能函数为:§ = £{le⑴鬥(3-27)式中纠}表示取统计平均值。

最佳处理器问题归结为,使阵列输出y(n) = w T X(n)与参考信号〃⑴的均方误差最小,即:MinE{ I ⑴门(3-28)式(3-28)也就是求最佳权的最小均方准则。

由式(3-26)〜(3-28)得:§ = E{ I e(/) I2 ) = E{e(ii)e\n)} =E{ I d(n)f}-2 Re[vr7r v J + w HR^w(3-29)其中,Re表示取实部,并且:= E[x(n)x n (n)](3-30)为输入矢量x(“)的自相关矩阵。

波束形成算法

波束形成算法

H
2
H
Rn w
14
课件制作:曹丽娜 课件制作:曹丽娜 主讲:白文乐
§3.2.1 MSNR

期望信号分量功率与噪声分量功率之比最大
w H Rs w J (w) H w Rn w
MSNR准则
最优权向量
w H Rs w Rs w H Rn w w Rn w
Rn Rs w max w
6
§3.1 波束形成
波束形成器响应为
P( , ) e
m0
M 1
j m
w ( )
* m
阵元间距
P(, ) w H d (, )
1 e jT1 d ( , ) jTM 1 e
d = 2时
m
d m sin c
H表示共轭转置
* P( , ) e jm sin wm ( ) m0 M 1
阵列响应向量 或 指向向量
决定性因素
窄带波束形成器响应
西安电子科技大学 通信工程学院 North China University of Technology
FIR滤波器法
设计窄带波束形成器
§3.2.4 MLH

有用信号的最大似然估计
1 J x(t ) s(t ) s Rn x(t ) s(t ) s H
要使似然函数最大的s(t),即s(t)的最大似然估计
ˆ(t ) w H x(t ) s
1 1 ˆ(t ) s H Rn s (t ) J 2s H Rn x(t )+2s s =0
xm (t iTs ) e j (t ( m iTs ))
* y (t ) e jt e j (t ( m iTs )) wm ,i ( ) m 0 i 0 M 1 J 1

2013-自适应波束形成的算法设计与验证-实验指导

2013-自适应波束形成的算法设计与验证-实验指导
《自适应波束形成的算法设计与验证》实验指导
电子科技大学电子工程学院
实验指导书
(实验)课程名称:自适应波束形成的算法设计与验证
电子科技大学教务处制表
《自适应波束形成的算法设计与验证》实验指导
实验规则
为了维护正常的实验教学次序,提高实验课的教学质量,顺利的完成各项实 验任务,确保人身、设备安全,特定制如下实验规则: 一、 实验前必须对每个实验所要求的预备知识要充分预习,另外还要求: 1、认真阅读本实验指导书分析掌握本次实验的基本原理; 2、完成各实验预习要求中制定的内容; 3、熟悉实验任务。 二、 实验时,认真、仔细的写出源程序,进行调试,有问题向指导老师举手提 问。 三、 实验时注意观察,如发现有异常现象(电脑故障或仪器故障) ,必须及时 报告指导老师,严禁私自乱动。 四、 实验过程中应仔细观察实验数据并加以记录 五、 自觉保持实验室的肃静、整洁;实验结束后,必须清理实验桌,将实验设 备、工具、连线按规定放好,并填写仪器设备使用记录。 六、 凡有下列情况之一者,不准做实验: 1、实验开始后迟到 10 分钟以上者; 2、实验中不遵守实验室有关规定,不爱护仪器,表现不好而又不服从管 理教育者。 七、 实验后,必须认真做好实验报告,下次实验时交实验指导老师批阅。没有 交实验报告者,在规定时间内没有完成视为缺做一次实验。 八、 一次未做实验, 本实验课成绩视为不及格, 原则上与下一届学生进行重修。
《自适应波束形成的算法设计与验证》实验指导
3. 程序验证................................................................................................. 33 实验四 4 阵元线阵接收通道数字处理 .................................................................... 35 实验原理.............................................................................................................. 35 实验目的.............................................................................................................. 35 实验内容.............................................................................................................. 35 实验器材、工具.................................................................................................. 35 实验步骤.............................................................................................................. 35 1. 实验平台................................................................................................. 35 2. FPGA 程序编写 ..................................................................................... 36 3. 程序验证................................................................................................. 40

lms算法实现自适应波束成形的思路

lms算法实现自适应波束成形的思路

lms算法实现自适应波束成形的思路下载提示:该文档是本店铺精心编制而成的,希望大家下载后,能够帮助大家解决实际问题。

文档下载后可定制修改,请根据实际需要进行调整和使用,谢谢!本店铺为大家提供各种类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!LMS算法实现自适应波束成形的思路1. 引言自适应波束成形是一种通过调整阵列天线的权重来实现信号增强或抑制的技术。

课件3:波束成形

课件3:波束成形

开环算法
干扰对消方法
(直接求解方法)
正交投影方法
(一种直接求解方法,不存在收敛问题,可提供更 线性约束方法
快的暂态响应性能,但同时也受到处理精度和阵列
协方差矩阵求逆运算量的控制。事实上,开环算法
可以认为是实现自适应处理的最佳途径,目前被广
泛使用,但开环算法运算量较大)
•19
幅度加权、波束指向控制
和自适应处理的波束形成器
•21
三、自适应波束形成算法
MMSE方法
•22
三、自适应波束形成算法
LS方法
•23
三、自适应波束形成算法
MMSE方法和LS方法的核心问题:在对第q个用户进行波束形成时,需要在接收端使
用该用户的期望响应。为了提供这一期望响应,就必须周期性发送对发射机和接收
机二者皆为已知的训练序列。训练序列占用了通信系统宝贵的频谱资源,这是MMSE
a i B i
A
i
1
H



a R ,


i
A
x (t ) 。
步骤3:对斜投影后的信号进行空域匹配滤波,这样就实现了斜投影的波束形成,
即 sˆ (t ) a
i
i

H
y (t ) s (t ) a
i
i

H
E
a i B i
n(t )。
优点:可有效消除干扰,进而提高波束形成的鲁棒性,而且该算法在少快
是最早出现的阵列信号处理方法。在这种方法中,阵列输出选取一个适当的加
权向量以补偿各个阵元的传播延时,从而使在某一期望方向上阵列输出可以同
相叠加,进而使阵列在该方向上产生一个主瓣波束,而对其他方向上产生较小

自适应波束形成算法

自适应波束形成算法

自适应波束形成算法自适应波束形成算法是一种信号处理技术,用于增强特定方向的信号,同时抑制来自其他方向的干扰信号。

该算法广泛应用于雷达、通信、声纳等领域。

自适应波束形成算法基于波束形成原理,即通过控制阵列天线的相位和振幅来形成一个窄束宽度的波束,从而实现对特定方向信号的接收。

传统的波束形成方法需要预先确定信号传播路径和目标方向,而自适应波束形成算法则可以自动适应环境的变化和目标位置的移动,实现更加灵活和精确的信号处理。

自适应波束形成算法的核心是自适应滤波器。

该滤波器可以根据输入信号的特征和预设的目标方向,自适应地调整滤波器系数,使得输出信号在目标方向上增益最大,同时在其他方向上抑制干扰。

自适应滤波器的调整过程是一个迭代的过程,需要不断地更新滤波器系数,直到满足特定的收敛条件。

自适应波束形成算法的优点是具有较强的抗干扰能力和适应性。

在复杂的信号环境中,自适应波束形成算法可以通过自动调整滤波器系数来适应不同的干扰类型和强度,从而实现更加精确和可靠的信号处理。

此外,自适应波束形成算法还具有较好的方向分辨率和信噪比增益,可以有效地提高信号检测和识别的准确性。

然而,自适应波束形成算法也存在一些挑战和限制。

首先,该算法需要对输入信号进行复杂的处理和计算,需要较高的计算资源和算法实现能力。

其次,自适应波束形成算法对初始条件和环境变化较为敏感,需要进行较为复杂的参数设置和调整。

最后,自适应波束形成算法在处理非平稳信号和多目标信号时存在较大的局限性,需要结合其他信号处理技术进行综合应用。

自适应波束形成算法是一种重要的信号处理技术,具有广泛的应用前景和发展潜力。

在未来的研究中,需要进一步深入探索其优化和改进方法,以实现更加高效和可靠的信号处理。

稳健自适应波束形成算法(刘聪锋)第1-3章章-(1)

稳健自适应波束形成算法(刘聪锋)第1-3章章-(1)

第4章 模约束稳健波束形成算法
图4.1-3 负加载对波束形成算法方向图的影响
第4章 模约束稳健波束形成算法
正加载对波束形成算法方向图的影响如图4.1-4所示。 当加
载电平在
内变化时, NCCB的方向图指向相应地
进行变化, 当加载电平为正时, 对应于NICCB, 从方向图
的指向可以看出, 正加载对波束形成算法的指向性能有一
第4章 模约束稳健波束形成算法
第4章 模约束稳健波束形成算法
4.1 基于模约束的稳健Capon波束形成算法 4.2 基于二次约束的稳健LCMP波束形成算法
第4章 模约束稳健波束形成算法
4.1 基于模约束的稳健Capon波束形成算 法
假设阵列由M个传感器组成, 则窄带自适应波束形成算
法的输出通常表示为
参数取最大值的方向图之外, 其它参数时的方向图变化也不 是很明显, 但是性能改善相当显著。 因为当模约束参数取最 大值时, 约束条件基本不起作用, 所以性能改善较差。
第4章 模约束稳健波束形成算法
图4.1-8 模约束参数变化时的NECCB方向图
第4章 模约束稳健波束形成算法
Capon波束形成算法的SNR相对于模约束参数的变化如图
第4章 模约束稳健波束形成算法
图4.1-2 Capon波束形成算法的方向图(2)
第4章 模约束稳健波束形成算法 2. 负加载对波束形成算法方向图的影响如图4.1-3所示。 当 加载电平在 [ ,0]内变化时, NCCB的方向图指向相应 地进行变化, 当加载电平为负时, 对应于NECCB, 从方向图 的指向可以看出, 负加载对波束形成算法的指向性能有一定 的改善, 但是只有在最优的NECCB时, 方向图的主瓣指向是 最优的。

自适应波束成形算法LMSRLSVSSLMS分解

自适应波束成形算法LMSRLSVSSLMS分解

自适应波束成形算法LMSRLSVSSLMS分解自适应波束成形(Adaptive Beamforming)是一种用于抑制多径干扰和提高系统性能的技术。

它通过调整阵列天线的相位和振幅权重,来实现对特定方向的信号增强和对其他方向的信号抑制。

自适应波束成形算法主要有LMS(Least Mean Squares)算法、RLS(Recursive Least Squares)算法和VSSLMS(Very Short Sleep LMS)算法。

LMS算法是最简单、最经典的自适应波束成形算法之一、它基于最小均方误差准则,通过调整权重向量使输出信号与期望信号的差异最小化。

具体来说,LMS算法使用随机梯度下降法来更新权重向量。

在每个时刻,根据当前输出信号与期望信号的差异,计算出梯度,并将其乘以一个适当的步长因子,然后更新权重向量。

LMS算法的实时性较好,抗干扰性能也较好,但由于其收敛速度较慢,所以在实际应用中,通常需要通过增加步长因子、引入正则化等方法来加快收敛速度。

RLS算法是一种递归算法,相对于LMS算法具有更快的收敛速度和更好的抗干扰性能。

它的基本思想是在每个时刻,根据前一时刻的权重向量和观测信号,计算出误差和增益向量,然后利用这些信息来更新权重向量。

RLS算法通过使用逆矩阵来计算增益向量,从而可以一次性更新所有权重。

由于RLS算法涉及矩阵的计算,所以相对于LMS算法而言,其计算复杂度较高。

在实际应用中,通常需要选取合适的截断参数来平衡性能和复杂度。

VSSLMS算法是一种针对快速时变信道的自适应波束成形算法。

它通过使用非持续脉冲激励信号以及无需对脉冲响应进行估计的方法,实现了对快速时变信道的自适应性能优化。

VSSLMS算法主要包括两个步骤:预处理和权重更新。

预处理步骤中,采用非持续脉冲激励信号作为输入信号,通过观测信号与输入信号的卷积来得到对应的累加响应。

在权重更新步骤中,根据当前观测信号与累加响应的差异,计算出增益向量,并利用增益向量来更新权重向量。

自适应波束成形算法LMS、RLS、VSSLMS

自适应波束成形算法LMS、RLS、VSSLMS

传统的通信系统中,基站天线通常是全向天线,此时,基站在向某一个用户发射或接收信号时,不仅会造成发射功率的浪费,还会对处于其他方位的用户产生干扰。

然而,虽然阵列天线的方向图是全向的,但是通过一定技术对阵列的输出进行适当的加权后,可以使阵列天线对特定的一个或多个空间目标产生方向性波束,即“波束成形”,且波束的方向性可控。

波束成形技术可以使发射和接收信号的波束指向所需要用户,提高频谱利用率,降低干扰。

传统的波束成形算法通常是根据用户信号波达方向(DOA)的估计值构造阵列天线的加权向量,且用户信号DOA在一定时间内不发生改变。

然而,在移动通信系统中,用户的空间位置是时变的,此时,波束成形权向量需要根据用户当前位置进行实时更新。

自适应波束成形算法可以满足上述要求。

本毕业设计将对阵列信号处理中的波束成形技术进行研究,重点研究自适应波束成形技术。

要求理解掌握波束成形的基本原理,掌握几种典型的自适应波束成形算法,熟练使用MATLAB仿真软件,并使用MA TLAB仿真软件对所研究的算法进行仿真和分析,评估算法性能。

(一)波束成形:波束成形,源于自适应天线的一个概念。

接收端的信号处理,可以通过对多天线阵元接收到的各路信号进行加权合成,形成所需的理想信号。

从天线方向图(pattern)视角来看,这样做相当于形成了规定指向上的波束。

例如,将原来全方位的接收方向图转换成了有零点、有最大指向的波瓣方向图。

同样原理也适用用于发射端。

对天线阵元馈电进行幅度和相位调整,可形成所需形状的方向图。

波束成形技术属于阵列信号处理的主要问题:使阵列方向图的主瓣指向所需的方向。

在阵列信号处理的范畴内,波束形成就是从传感器阵列重构源信号。

虽然阵列天线的方向图是全方向的,但阵列的输出经过加权求和后,却可以被调整到阵列接收的方向增益聚集在一个方向上,相当于形成了一个“波束”。

波束形成技术的基本思想是:通过将各阵元输出进行加权求和,在一时间内将天线阵列波束“导向”到一个方向上,对期望信号得到最大输出功率的导向位置即给出波达方向估计。

波束形成

波束形成

数学表达 阵元i接收到第n个信源的输出:
X in (t ) = Sn (t ) ⋅ exp{− j 2π (i − 1)l ⋅
d
cosθ n
λ
} + ni (t )
X i (t ) = ∑ Sn (t ) ⋅ exp{− jk (i − 1) cosθ n } + ni (t )
n =1
k = 2π
3.2.2基于频域LMS的自适应算法的结构 3.2.2
基于频域LMS的自适应算法结构见图3.2所示,该算法先对输入信号进 行FFT变换,再通过LMS算法实现了在频域上进行波束形成。根据前面 分析知道:通过对阵列天线接收到的信号x(n) 进行FFT,经过FFT后的 r(n),自相关性下降,呈带状分布,这样LMS算法收敛速度就很快。当 存在相干信源,假设它们DOA不同,相干信源在时域相干,但在频域 是不相干的,所以基于频域LMS的自适应波束形成算法对相干信源具有 鲁棒性。
θ = arg max[ E{w H x(n) x H (n) w}] w
wba = a (θ ) a H (θ )a (θ )
2.3 波束形成的准则
·最大信号噪声比准则(MSNR) 使期望信号分量功率与噪声分量功率之比为最大。但是必须知道噪声的统计 量和期望信号的波达方向。 ·最大信干噪比准则(MSINR) 使期望信号分量功率与干扰分量功率及噪声分量功率之和的比为最大。 · ·最小均方误差准则(MMSE) 在非雷达应用中,阵列协方差矩阵中通常都含有期望信号,基于此种情况提 出的准则。使阵列输出与某期望响应的均方误差为最小,这种准则不需要知 道期望信号的波达方向。 ·最大似然比准则(MLH) 在对有用信号完全先验无知的情况,这时参考信号无法设置,因此,在干扰 噪声背景下,首先要取得对有用信号的最大似然估计。 ·线性约束最小方差准则(LCMV) 对有用信号形式和来向完全已知,在某种约束条件下使阵列输出的方差最小。

第3章自适应波束形成及算法

第3章自适应波束形成及算法

第3章 自适应波束形成及算法波束形成技术在最近几年有着日新月异的发展,它的研究方向在于寻找最快最准确的算法,在减少由阵列数据规模的增加而带来的计算量的同时,保持波束形成的优良性能。

普通的波束形成系统,是一种预多波束形成系统,当它处在各向同性、均匀分布的噪声场时,可能具有相当好的检测能力。

但是,一旦出现近场干扰或者背景噪声有着某种不平稳性,则通信系统的检测能力就会迅速下降,因而出现了自适应波束形成技术。

所谓自适应波束形成(ABF )就是控制处理器能够根据环境噪声场的变化,不断的自动调节本身的参数以适应周围环境,抑制干扰并检出有用信号。

衡量一个波束形成算法的优劣主要看算法的收敛速度、复杂程度、精度、稳定性以及对误差的正确判断性等。

前四项指标是最常见的衡量算法性能的指标,而最后一项在智能天线应用领域有特别的意义。

在实际的通信系统中,由于天线规模等实际条件的限制以及移动无线信道复杂情况的影响,对波达方向的测量估计误差较大,因此对于采用基于波达方向估计的波束形成算法,能否降低其对误差的敏感就显得十分重要了,尤其是在下行链路中,一旦发生较大的指向偏差,不仅会使得目标用户无法获得一定质量的信号,还可能会带来对其它用户的干扰,从而导致系统性能的急剧下降。

3.1 常见准则分析自适应波束形成技术经过了几十年的发展,己经逐渐走向成熟,鉴于己有许多文献专著专门来介绍波束形成的基本原理和概念,这里,我们着重介绍一些最基本的波束形成准则和算法。

其中,自适应处理器可以根据许多不同的准则选择最佳权矢量[8]。

一般来说,这些准则包括:最大信噪比(MaxSNR )、线性约束最小方差(LCMV )、最大似然(ML )、最小二乘(LS )。

3.1.1 最小二乘(LS )准则LS 准则是在有限数目的时间采样上使阵列输出和期望响应间的差值最小。

在该方案中,收集数据向量i u 一组p 个快拍。

设要求根据一组输入信号矢量:1()[(),,()]T M x n x n x n = 1,2,,n n =(3-1)采用图3-1的滤波器对需要的信号()(1,2,,)d k k n =进行估计,并取滤波器的输出()y n 为()d k 的估计值ˆ()dk*ˆ()()()()H T dk y n w x k x k w === 1,2,,k n =(3-2)图3-1 采用线性组合器的波束形成器式中12[,,,]T M w w w w =为加权矢量。

波束形成-张小飞

波束形成-张小飞

第三章波束形成算法3.1 波束形成的发展近年来,阵列信号处理在无线通信系统中得到了广泛应用。

在蜂窝移动通信中,通信信道的需求急剧增长,使提高频谱复用技术显得日益重要。

这就是通常说的空分多址(SDMA)。

其中一个重要部分便是波束形成。

自适应波束形成(ADBF)亦称空域滤波,是阵列处理的一个主要方面,逐步成为阵列信号处理的标志之一,其实质是通过对各阵元加权进行空域滤波,来达到增强期望信号、抑制干扰的目的;而且可以根据信号环境的变化自适应地改变各阵元的加权因子。

自从1959年Van Atta提出自适应天线这个术语以来,自适应天线发展至今已经40多年了,自适应研究的重点一直是自适应波束形成算法,而且经过前人的努力,已经总结出许多好的算法比如SMI算法,ESB算法等等。

但理论与实际总是有差距的,因为实际系统存在误差,这使得实际阵列流形与理想阵列会把期望信号当干扰进行一直,造成输出信号干扰噪声比下降和副瓣电平升高,当输入信号的信噪比(SNR)较大时,这种现象尤为明显。

面对误差,传统自适应波束形成算法的效果很不理想,所以,研究实际环境下稳健的自适应波束形成算法具有重要的理论意义和军事,民用应用价值。

自适应波束形成常用协方差矩阵求逆(SMI)算法,该算法具有较快的信号干扰噪声比(SINR)意义下的收敛速度。

从协方差矩阵分解的角度,自适应波束形成是协方差矩阵特征值分散,小特征值对应的特征矢量扰动,并参与自适应权值计算所致。

针对这一问题,基于协方差矩阵非线性处理和对角线加载波束保形方法,对协方差矩阵非线性处理的加权因子的选取只能通过经验来取得;而在不同的干扰和噪声环境下对角线加载量的选取,至今没有很好的解决方法。

文献[3]提出了利用投影算子对阵列数据进行降维处理,在一定程度上降低了运算量,同时提高了自适应波束的稳健性,其投影算子是根据目标和干扰的粗略估计,以及不完全的阵列流形知识得到的。

当相关矩阵中含有期望信号时,导致输出SINR下降,波形畸变较严重,另外,当存在系统误差和背景噪声为色噪声时,该方法虽然能够减小协方差中的扰动量,但副瓣电平还会出现一定程度的升高以及主瓣发生偏离现象。

声学自适应波束形成算法

声学自适应波束形成算法

声学自适应波束形成算法
声学自适应波束形成算法是一种利用波束形成技术来改善声学
信号传输和接收质量的方法。

该算法可以自动调整波束,以最大化信号强度和降低噪声干扰。

它可以应用于各种声学系统,例如无线电通信、水声通信和声纳系统。

该算法的基本原理是通过对接收到的声波进行分析,自适应地调整波束,以最大程度地捕捉目标信号,并消除干扰信号。

这种方法可以在复杂的声学环境中实现高质量的声音传输,例如在海洋中进行水声通信时,可以利用自适应波束形成算法来消除水流和海浪的噪声,以便接收远程传输的信息。

该算法的实现需要使用数字信号处理技术,例如滤波器和自适应滤波器,以实现波束的自适应调整。

此外,需要使用特定的算法,例如最小均方误差算法和LMS算法,来对接收到的信号进行处理和调整。

总之,声学自适应波束形成算法是一种非常实用和有效的技术,可以显著提高声学信号的传输和接收质量。

它将在许多声学应用中发挥重要作用,帮助人们更好地利用声音进行通信和探测。

- 1 -。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

第3章 自适应波束形成及算法(3.2 自适应波束形成的几种典型算法)3.2 自适应波束形成的几种典型算法自适应波束形成技术的核心内容就是自适应算法。

目前已提出很多著名算法,非盲的算法中主要是基于期望信号和基于DOA 的算法。

常见的基于期望信号的算法有最小均方误差(MMSE )算法、小均方(LMS )算法、递归最小二乘(RLS )算法,基于DOA 算法中的最小方差无畸变响应(MVDR )算法、特征子空间(ESB )算法等[9]。

3.2.1 基于期望信号的波束形成算法自适应算法中要有期望信号的信息,对于通信系统来讲,这个信息通常是通过发送训练序列来实现的。

根据获得的期望信号的信息,再利用MMSE 算法、LMS 算法等进行最优波束形成。

1.最小均方误差算法(MMSE ) 最小均方误差准则就是滤波器的输出信号与需要信号之差的均方值最小,求得最佳线性滤波器的参数,是一种应用最为广泛的最佳准则。

阵输入矢量为: 1()[(),,()]T M x n x n x n =(3-24)对需要信号()d n 进行估计,并取线性组合器的输出信号()y n 为需要信号()d n 的估计值ˆ()dn ,即 *ˆ()()()()H T d n y n w x n x n w === (3-25) 估计误差为:ˆ()()()()()H e n d n dn d n w x n =-=- (3-26)最小均方误差准则的性能函数为:2{|()|}E e t ξ= (3-27)式中{}E 表示取统计平均值。

最佳处理器问题归结为,使阵列输出()()T y n w X n =与参考信号()d t 的均方误差最小,即:2{|()|}MinE e t式(3-28)也就是求最佳权的最小均方准则。

由式(3-26)~(3-28)得:2*{|()|}{()()}E e t E e n e n ξ==2{|()|}2Re[]T H xd xx E d n w r w R w =-+ (3-29)其中,Re 表示取实部,并且:[()()]H xx R E x n x n = (3-30)为输入矢量()x n 的自相关矩阵。

*[()()]xd r E x n d n = (3-31)为输入矢量()x n 与需要信号()d n 的互相关矢量。

一般而言,是通过确定向量函数的梯度的零点而使该函数最小的。

一个复向量函数的梯度定义为:⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎣⎡∂∂∂∂+⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎣⎡∂∂∂∂=∇--)()()()()(1010w w w w w f b f b j f a f a f M M(3-32)其中,i i i jb a w +=。

由此定义可以发现)(2)(2)(=∇=∇=∇w c cc w AwAw w H H H(3-33)关于权矢量求梯度,得到梯度算子:2((()))22w E t r RW ε∇=-+ (3-34)令梯度算子为零,可以得到最小均方误差准则下的最佳权矢量opt W 应该满足的方程为:xx opt xd R W r =式(3-34)称为正规方程(Normal Equation )。

若xx R 满秩,则有1opt xx xd W R r -= (3-36)我们经常把此最佳权矢量称为维纳解,亦即利用MMSE 得到的阵列天线的最优权向量。

2.最小均方算法(LMS ) 最小均方算法(LMS )是B.Widrow 和Hoff 于1960年提出的。

由于实现简单且对信号统计特性变化具有稳健性,所以应用非常广泛。

LMS 算法是基于最小均方误差准则(MMSE )的维纳滤波器和最陡下降法提出的,约束的LMS 算法在每步迭代中对加权有约束。

无约束的LMS 算法则在每步迭代中无约束,由于未知信号方向,其利用一个参考信号更新加权。

该算法以瞬时量代替统计平均量,故只在统计平均的意义下才与最速梯度下降法等效,其解与后者相比也呈现不同程度的波动。

尽管如此LMS 算法仍以其简单的原理和较少的计算量受到重视,在自适应领域中占有重要地位。

对于实时无约束的LMS 利用参考信号计算加权向量: (1)()(())w n w n g w n μ+=-(3-37)其中μ是正常数,即步长,控制算法的收敛特性;(())g w n 是梯度的无偏估计。

2(())[|(1)|]()()2()H H MSE n E r n n Rw n n z =++-w w w 第n 步迭代后,有:()()|2()2n MSE Rw n z=∇=-W w w w(3-38)其中[()()],()z E x n r n r n =是在时刻n 得到的期望信号的估计。

注意第1n +步的阵列输出利用了第n 步所得的权向量和新的阵列数据(1)x n +,即()()(1)H y n w n x n =+。

通常将R 和z 用估计值替代,第n +1步迭代的梯度为:(())2(1)(1)()2(1(1)H g n n n n n r n =++-++w x x w x )2(1)(())n n ε*=+x w (3-39)其中(())w n ε是阵列信号与参考信号间的误差,即(())()(1)(1)H w n w n x n r n ε=+-+。

设max λ为R 的最大特征值,当max 1μλ<时,算法是稳定的,权的平均估计收敛于最佳权。

总的来说,LMS 算法是数字信号处理中最经典的算法之一。

它的主要优点就是能够稳定收敛,而且结构简单,实现方便。

但是主要缺点是收敛速率问题。

算法性能对阵列信号协方差矩阵的特征值分布很敏感,当特征值散步范围较大时(即存在一个强干扰信号或其它一些弱干扰信号),算法收敛速度很慢。

3.递归最小二乘算法(RLS ) LMS 算法的收敛依赖于R 的特征值。

在R 的特征值扩展较大时,算法收敛较慢。

这个问题在递归最小二乘算法(RLS )中可以得到解决。

在LMS 算法中,将第n 步迭代时的步长μ用一个增益矩阵1()R n -取代,得到加权的更新为:1*()(1)()()((1))w n w n R n x n w n ε-=---(3-39)其中 000()(1)()()()()nHn k H k R n R n x n x n x k x k δδ-==-+=∑(3-40)0δ是比1小但接近于1的实数(常称为遗忘因子),用于对过去数据指数加权,使迭代趋向于降低过去取样数据的重要性。

3.2.2 基于DOA 的波束形成算法基于波达角(DOA )估计的波束形成算法的基本思想就是需要预先知道期望信号的DOA ,从而获得其导向矢量。

根据期望信号的导向矢量,可以采取MVDR 算法、特征子空间法等进行最优波束形成。

1.最小方差无畸变响应算法(MVDR ) 采用在通信、雷达信号处理中具有重要应用的最小输出能量(minimum output energy, MOE )准则来设计权向量w 。

采样后的信号都以离散的形式表示,考虑使N 次快拍的输出能量的平均值最小,即221111min |()|min |()|NNHn n y n n NN ===∑∑w w wx(3-41)观测信号向量()n x 的样本自相关矩阵ˆxxR 为: 11ˆ()()NHxxn n n N==∑R x x(3-42)则式(3-41)对应的准则可以变换成:21111min|()|min (()())NNHHn n y n n n NN ===∑∑w w w x xwˆmin H xxw w =wR(3-43)当N →∞时,则可以得到:2211{|()|}lim|()|NH xx N n E y n y n w R wN→∞===∑(3-44)将式(3-44)离散化后带入上式可得:2{|()|}E y n =2222221{|()|}|()|{|()|}|()|||JHH d d i i i E s n E s n θθσ=++∑w a w a w (3-45)从上式可以看出,第一项为期望信号,第二项为干扰信号之和,第三项为加性噪声项。

此时如果权向量w 满足约束条件:()()1H H d d w a a w θθ==(波束形成)(3-46)()0,(1,,)H i w a i J θ==(零陷形成)(3-47)则波束形成器将只会提取期望信号,而拒绝所有其它干扰信号。

因此,最佳波束形成器的设计变成了在上述约束条件下使输出能量{}2()E y n 最小化。

用Largange 算法求解该优化问题。

根据式(3-42)和式(3-45)构造目标函数()J w :()[1()]H H xx d J w w R w w a λθ=+-(3-48)令()/0J ∂∂=w w ,可求得:1()opt xx d w R a λθ-=(3-49)将上式求得的opt w 代入波束形成约束条件式(3-45),可求得λ:11()()H d xx d a R a λθθ-=(3-50)再将求得的λ的值代入式(3-46),可得到最终使输出能量最小化的最佳波束形成器为:11()()()xx d optHd xx d θθθ--=R a w a R a (3-51)2.特征子空间法算法(ESB ) 设有L 个干扰以JL J θθ,,1 方向,一个期望信号以d θ方向入射到M 元阵,假设信号源数L +1<M ,重新表示阵输入矢量为:()()()()()J d d n n s n n θ=++x A J a n ()()n n =+As n(3-52)式中 1()[(),(),,()]T d L n s n J n J n =s (3-53)为期望信号和干扰信号构成的信号矢量。

1[()(),,()]d J JL θθθ=A a ,a a(3-54)为(1)M L ⨯+维方向矢量矩阵。

M M ⨯维输入矢量相关矩阵可表示为:2{()()}H H xx s E n n σ==+R x x AR A I(3-55)设(1)M L >+,则xx R 有(L +1)个大特征值和(1)M L --个等于2σ的特征值:22121>===>≥≥≥++σλλλλλM L L(3-56)相应的M 个归一化正交特性矢量1,,M q q :1{H i j =q qji j i ≠=(3-57)式中11,,+L λλ 为信号(期望和干扰信号)产生的特征值,相应的特征矢量集11{,,}L +q q 或(1)M L ⨯+维矩阵11[,,]s L +=Q q q(3-58)称为信号子空间。

22,,σλλ=+M L 为噪声产生的特征值,相应的集2{,,}L M +q q 或2[,,]n L M +=Q q q(3-59)称为噪声子空间。
