第一章综合布讲义线概述

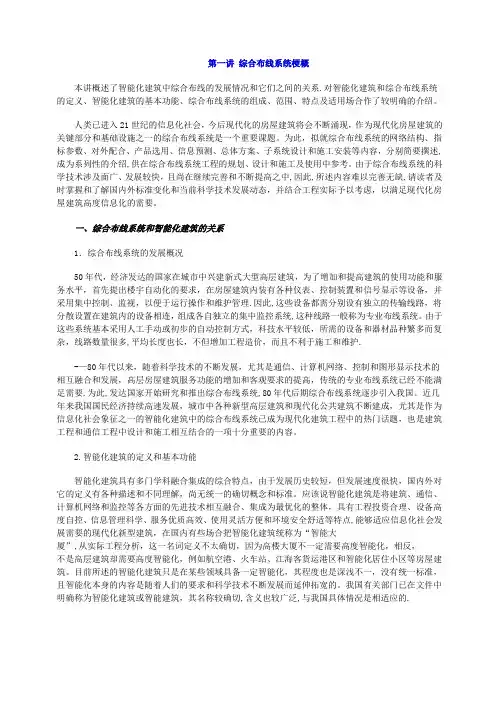

综合布线系统讲义1
第一讲综合布线系统梗概本讲概述了智能化建筑中综合布线的发展情况和它们之间的关系.对智能化建筑和综合布线系统的定义、智能化建筑的基本功能、综合布线系统的组成、范围、特点及适用场合作了较明确的介绍。
人类已进入21世纪的信息化社会，今后现代化的房屋建筑将会不断涌现，作为现代化房屋建筑的关键部分和基础设施之一的综合布线系统是一个重要课题。
为此，拟就综合布线系统的网络结构、指标参数、对外配合、产品选用、信息预测、总体方案、子系统设计和施工安装等内容，分别简要撰述,成为系列性的介绍,供在综合布线系统工程的规划、设计和施工及使用中参考。
由于综合布线系统的科学技术涉及面广、发展较快，且尚在继续完善和不断提高之中,因此,所述内容难以完善无缺,请读者及时掌握和了解国内外标准变化和当前科学技术发展动态，并结合工程实际予以考虑，以满足现代化房屋建筑高度信息化的需要。
一、综合布线系统和智能化建筑的关系1．综合布线系统的发展概况50年代，经济发达的国家在城市中兴建新式大型高层建筑，为了增加和提高建筑的使用功能和服务水平，首先提出楼宇自动化的要求，在房屋建筑内装有各种仪表、控制装置和信号显示等设备，并采用集中控制、监视，以便于运行操作和维护管理.因此,这些设备都需分别设有独立的传输线路，将分散设置在建筑内的设备相连，组成各自独立的集中监控系统,这种线路一般称为专业布线系统。
由于这些系统基本采用人工手动或初步的自动控制方式，科技水平较低，所需的设备和器材品种繁多而复杂，线路数量很多,平均长度也长，不但增加工程造价，而且不利于施工和维护.-—80年代以来，随着科学技术的不断发展，尤其是通信、计算机网络、控制和图形显示技术的相互融合和发展，高层房屋建筑服务功能的增加和客观要求的提高，传统的专业布线系统已经不能满足需要.为此,发达国家开始研究和推出综合布线系统,80年代后期综合布线系统逐步引入我国。
近几年来我国国民经济持续高速发展，城市中各种新型高层建筑和现代化公共建筑不断建成，尤其是作为信息化社会象征之一的智能化建筑中的综合布线系统已成为现代化建筑工程中的热门话题，也是建筑工程和通信工程中设计和施工相互结合的一项十分重要的内容。
第1章综合布线概论
数据 数据
语音 语音
手持式标签打印机和台式自动号码烫印机
综合布线常用设备
机柜 电气保护设备 电话交换机 网络集线器 计算机网络交换机 路由器
机柜
机柜()广泛应用于综合布线产品、计算机 网络设备、通信器材和电子设备的叠放。机柜 具有增强电磁屏蔽、削弱设备工作噪音和减少 设备占地面积的优点。标准机柜是最常见的一 种机柜。标准机柜的结构比较简单，主要包括 基本框架、内部支撑系统、布线系统和通风系 统。
槽道按外形和结构分为多种，有孔托盘式槽道、无孔 托盘式槽道、梯架式槽道、组装式托盘槽道和大跨距 电缆桥架等。
管路配件
. 走线盒及线缆保护产品 . 管卡 . 管箍 . 弯管接头 . 软管接头 . 锁紧螺母 . 生铁浇铸式接线盒 . 面板安装接线盒 . 地气轧头 . 金属安装材料包括钢精轧头、水泥钉、钢钉线卡和膨胀螺栓
接头
. 接头 . 接头的结构与线对(与针对 , 与针对 ) . 接头的分类 . 接头的性能 . 双绞线接头的制作
接头实物图
与针对
与针对
模块
. 模块 . 模块的规格 . 模块的性能指标 . 模块的分类
模块正视图、侧视图、立体图
不同设计的免打线工具模块
模块的性能指标
模块的性能指标同样包括衰减、近端串扰、插入 损耗、回波损耗和远端串扰等。
光纤跳线
光纤跳线( )是含有一根或两根纤芯，带缓 冲层、渐变折射率的光纤，外套为阻燃聚氯乙 烯。光纤跳线可端接、、、、、、或 等光纤 接头
光纤收发器
光纤收发器( )本身并不属于综合布线系统 中的产品，它是布线系统网络周边产品。图 光纤收发器
光纤收发器(如图所示)包含光发射和光接 收装置，允许在两个端点之间进行双向信息传 递。
综合布线系统概述最新课件
综合布线系统概述 最新
12
❖ 3．便于今后扩建和维护管理
❖ 综合布线系统的网络结构一般采用星型结构，各条线路自成 独立系统，在改建或扩建时互相不会影响。综合布线系统的 所有布线部件采用积木式的标准件和模块化设计。因此，部 件更换容易，便于排除障碍，且采用集中管理方式，有利于 分析、检查、测试和维修，节约维护费用，并能够有效提高 工作效率。
❖ 因为开放办公室布线系统可以为现代办公环境提供灵 活而经济实用的网络布线，所以允许在FD和TO之间 增加一个TP转接点，方便用来支持模块化办公区域的 布线。设计人员规划楼层的CD位置显的特别的重要。 FD与CD的水平电缆长度必须达到最小为l5m。
综合布线系统概述 最新
22
❖ 综合布线系统的规模应根据建筑工程项目范围来定，
小规模网络一Biblioteka 小于12个节点，直接用线缆连接到桌
面的Hub（集线器）；中、大规模网络一般大于12个
节点。综合布线系统一般有两种范围，即单幢建筑和
建筑群体。单幢建筑中的综合布线系统范围一般是指
在整幢建筑内部敷设的管槽、电缆竖井、专用房间
（如设备间）以及通信缆线和连接硬件等。建筑群体
综合布线系统概述 最新
19
❖ 综合布线参考的主要标准如下。
❖ TIA/ EIA-568A：商业大楼电信布线标准（加拿大采用 CSA T529）
❖ EIA/ TIA-569：电信通道和空间的商业大楼标准（CSA T530）
❖ EIA/ TIA-570：住宅和N型商业电信布线标准CSA T525
❖ TIA/ EIA-606：商业大楼电信基础设施的管理标准 （CSA T528）
的多种应用环境”。综合布线是一个模块化的、
灵活性极高的建筑物内或建筑物之间的信息传输
综合布线系统基础知识PPT课件
安全管理
确保综合布线系统符合安全标 准，防止信息泄露和网络攻击
。
文档管理
建立完善的文档管理制度，记 录系统配置、故障处理和维修
保养等信息。
线缆标识与文档管理
线缆标识
为每条线缆设置明确的标识， 方便查找和管理。
文档管理
建立详细的文档记录，包括线 缆连接、配置和维修保养等信 息。
进行线路测试
在施工完成后，对整个布线系统进行测试，确保线路畅通、电气性能符合标准。
进行系统验收
按照验收规范和标准，对整个布线系统进行验收，确保施工质量符合要求。
04 综合布线系统维护与管理
维护与管理策略
01
02
03
04
预防性维护
定期对综合布线系统进行检查 、清洁和保养，确保系统正常
运行。
故障处理
某校园网综合布线系统案例
案例概述
需求分析
某校园网需要进行综合布线系统建设，以 满足教学、科研和管理等需求。
根据校园网的特点和需求，确定布线系统 应满足高速数据传输、多媒体应用等要求 。
系统设计
实施与测试
根据校园网的结构和布局，设计合理的布 线路由和信息点分布。
按照设计方案进行布线施工，并进行系统 测试和验收。
THANKS FOR WATCHING
感谢您的观看
05 案例分析
某办公楼综合布线系统案例
案例概述
某办公楼需要进行综合布线系统改造， 以提高办公效率和信息化水平。
需求分析
根据办公需求，确定布线系统应满足 高速网络、语音通信、视频会议等要 求。
系统设计
根据办公楼的结构和布局，设计合理 的布线路由和信息点分布。
综合布线第一讲教学教材
综合布线系统的组成
水平子系统
连接用户工作区和配线 架，由水平电缆、连接 器和信息插座等组成。
垂直子系统
连接设备间和管理间， 由主干电缆、光缆和连
接器等组成。
设备间子系统
测试与验收
测试工具与方案确定
根据综合布线系统的标准和规 范，选择合适的测试工具和测 试方案，确保测试结果的准确
性和可靠性。
测试前的检查与准备
对已完成的布线系统进行全面 检查，确保符合设计要求和施 工规范，为测试做好充分准备 。
测试的实施与记录
按照测试方案逐一进行测试， 并详细记录测试数据和结果， 以便后续分析和处理。
03 综合布线系统设计
需求分析
01
02
03
用户需求
了解用户对布线系统的需 求，包括设备数量、传输 速率、覆盖范围等。
应用场景
分析布线系统应用于何种 场景，如办公、酒店、医 院等，不同场景对布线的 要求不同。
特殊需求
考虑用户是否有特殊需求， 如视频传输、无线覆盖等， 需在设计中特别考虑。
系统设计
公共设施
在公共设施中，如医院、图书馆、博 物馆等，综合布线系统可以提供灵活、 可靠的通信连接，满足用户对信息传 输和交换的需求。
02 综合布线系统标准与规范
综合布线系统标准
01
标准定义
综合布线系统标准是指对建筑物或建筑群内的布线工程所做出的统一规
定，以确保线缆和连接设备的布局、规格、测试方法和使用材料的一致
系统故障排除
故障诊断
对综合布线系统出现的故障进行诊断，确定故障原因。
《综合布线》第1章：综合布线概论
1.2 综合布线标准介绍
1.2.1 综合布线系统标准的作用 1.2.2 综合布线系统标准
1.2.1 综合布线系统标准的作用
综合布线系统标准为布线电缆和连接硬件提供了 最基本的元件标准，使得不同厂家生产的产品具有相 同的规格和性能。这一方面有利于行业的发展，另一 方面使消费者有更多的选择余地以提供更高的质量保 证。如果没有这些标准，电缆系统和网络通信系统将 会无序地、混乱地发展。无规矩不成方圆，这就是标 准的作用，而标准只是对我们所要做的，提出一个最 基本、最低的要求。在所有标准中一般都会分为强制 性标准和建议性标准两类。 1. 目的 2. 范围 3. 标准内容
1. 2. 3. 4. 综合布线系统是衡量建筑智能化程度的重要标志 综合布线系统是智能化建筑必备的基础设施 综合布线系统必须与房屋建筑融合为整体 综合布线系统能适应智能化建筑今后发展的需要
1.4.3 综合布线的发展趋势
综合布线的产生 综合布线的未来
1.2.2 综合布线系统标准
综合布线系统的标准很多，按照标准涉及范畴不 同可分为：元件标准、应用标准和测试标准，按照制 定标准的组织团体不同来分，主要有国际ISO/IEC ISO 11801、欧共体CENELEC EN 50173、美国 ANSI TIA/EIA-568A、加拿大CSA T529、中国GB/T 50311/12-2000和YD/T-926等。 1. 美国标准 2. 国际标准 3. 中国标准 4. 行业标准
1.1.2 综合布线的起源与发展
综合布线的起源与发展，与建筑物自动化 系统密切相关，是在计算机技术和通信技术发 展的基础上进一步适应社会信息化和经济国际 化的需要，也是办公自动化进一步发展的结果。 综合布线是建筑技术与信息技术相结合的产物， 是计算机网络工程的基础。
综合布线系统概述优秀课件
第1章 综合布线系统概述
1.2 综合布线系统的组成
1.2.1 工作区子系统 工作区子系统又称为服务区子系统，它是由终端
设备至信息插座的连接器件组成的，包括装配软线、 连接器或适配器以及连接所需的扩展软线，并在终端 设备和输入/输出(I/O)之间搭接，属于用户最终的办公 区域。它相当于电话配线系统中连接话机的用户线及 话机终端部分。
1.4.2 开放性 对于传统布线而言，一旦选定了某种设备，也就
选定了布线方式和传输介质。如果要更换一种设备， 则原来所有的布线必须全部更换。如果对已完工的布 线做上述更换，则既麻烦，又将增加大量资金的投入。 而PDS布线由于采用开放式体系结构，符合国际标准， 因而对现有各著名厂商的品牌均是开放的，当然对通 信协议也同样是开放的。
第1章 综合布线系统概述
传输模拟与数字的语音； 传输数据； 传输传真、图形、图像资料； 传输电视会议与安全监视系统的信息； 传输建筑物安全报警与空调控制系统的信息。
第1章 综合布线系统概述
水平子系统 管理子系统 垂直干线子系统
工作区子系统
建筑群子系统 设备间子系统
图1.1 综合布线系统的模块化结构
第1章 综合布线系统概述
1.4.3 灵活性 由于综合布线系统中所有的信息系统都采用相同
的传输介质和物理星型拓扑结构，因此可以适应各种 不同的需求，使用起来非常灵活。一个标准的插座既 可以接入电话，又可以用来连接计算机终端，实现语 音点和数据点的转换。整个系统在组网时灵活多样， 能够适应各种结构的局域网。
第1章 综合布线系统概述
1.4.4 可靠性 由于传统布线各系统互不兼容，因此在一个建筑
物内存在多种布线方式，各系统之间会形成交叉干扰， 从而使各个系统可靠性降低，势必影响到整个建筑系 统的可靠性。PDS布线采用高品质的材料和组合压接 方式构成一套高标准的信息网络，所有器件都通过 WLCSA及ISO等组织的质量认证，保证PDS的电气性 能。而且在布线过程中，每条信息通道都要采用专门 测试仪器测试线路阻抗、衰减率、串扰等电气性能， 以保证传输质量。
综合布线技术工程电子教案
综合布线技术工程电子教案第一章：综合布线技术概述教学目标：1. 了解综合布线技术的定义和发展历程。
2. 掌握综合布线系统的基本组成和分类。
3. 理解综合布线技术在现代通信网络中的应用。
教学内容：1. 综合布线技术的定义和发展历程。
2. 综合布线系统的基本组成：电缆、连接器、传输介质、传输设备等。
3. 综合布线系统的分类：对称电缆系统、非对称电缆系统、光纤系统等。
4. 综合布线技术在现代通信网络中的应用。
教学方法：1. 讲授综合布线技术的定义和发展历程。
2. 互动讨论综合布线系统的基本组成和分类。
3. 案例分析综合布线技术在现代通信网络中的应用。
教学评估：1. 课堂问答。
2. 小组讨论。
3. 课后作业。
第二章：综合布线系统的设计与施工教学目标：1. 掌握综合布线系统的设计原则和方法。
2. 学会综合布线系统的施工技术和工艺。
3. 了解综合布线系统的测试和验收方法。
教学内容：1. 综合布线系统的设计原则：可靠性、灵活性、扩展性等。
2. 综合布线系统的设计方法：分级设计、模块化设计等。
3. 综合布线系统的施工技术：电缆敷设、连接器安装、光纤熔接等。
4. 综合布线系统的测试和验收方法。
教学方法：1. 讲授综合布线系统的设计原则和方法。
2. 实操演示综合布线系统的施工技术。
3. 互动讨论综合布线系统的测试和验收方法。
教学评估：1. 实操考核。
2. 课堂问答。
3. 小组讨论。
第三章：综合布线系统的维护与管理教学目标：1. 了解综合布线系统的日常维护内容和方法。
2. 掌握综合布线系统的故障排查和修复技巧。
3. 学会综合布线系统的性能监测和管理。
教学内容：1. 综合布线系统的日常维护内容：设备检查、线路检查等。
2. 综合布线系统的故障排查方法：直观法、仪器测试法等。
3. 综合布线系统的修复技巧：电缆修复、连接器更换等。
4. 综合布线系统的性能监测和管理方法。
教学方法：1. 讲授综合布线系统的日常维护内容和方法。
2. 实操演示综合布线系统的故障排查和修复技巧。
综合布线水晶头制作说课稿和教案
综合布线水晶头制作说课稿和教案第一章：综合布线概述1.1 综合布线的定义1.2 综合布线系统的组成1.3 综合布线系统的应用领域第二章：水晶头的结构与作用2.1 水晶头的结构2.2 水晶头的作用2.3 水晶头的种类及选用第三章：综合布线工具与设备3.1 剥线钳3.2 网线剪3.3 RJ45插头3.4 网线测试仪第四章：水晶头制作步骤与技巧4.1 准备工具与材料4.2 剥线技巧4.3 线序排列与排序4.4 插入RJ45插头4.5 压线与剪线4.6 测试与验收第五章：综合布线实践操作5.1 实践目标与任务5.2 操作步骤与要点5.3 安全注意事项第六章：布线规范与标准6.1 国际布线标准简介（如EIA/TIA 568）6.2 国内布线标准简介（如GB/T 33676-2024）6.3 布线路径与管槽规范6.4 线缆类型与性能指标第七章：线缆敷设与固定7.1 线缆敷设方法7.2 线缆固定与绑扎7.3 线槽与桥架的安装7.4 线缆的的保护与防护第八章：信息插座与面板安装8.1 信息插座的类型与规格8.2 信息插座的安装位置与方法8.3 面板的安装与接线8.4 插座与面板的测试与验收第九章：网络设备与连接9.1 网络交换机的安装与配置9.2 路由器的安装与配置9.3 网络跳线的制作与连接9.4 网络设备的测试与调试第十章：布线系统故障排查与维护10.1 故障排查方法与步骤10.2 常见故障原因与解决方法10.3 网络性能测试与优化10.4 布线系统的日常维护与管理重点和难点解析一、综合布线的定义与组成难点解析：理解综合布线系统的模块化设计，以及如何根据实际需求灵活配置系统。
二、水晶头的结构与作用难点解析：掌握水晶头在不同网络环境下的选用标准，以及如何正确识别各种水晶头。
三、综合布线工具与设备难点解析：熟悉不同工具的使用技巧，以及如何选择合适的工具设备。
四、水晶头制作步骤与技巧难点解析：掌握不同线缆类型（如Cat5e、Cat6、Cat6a等）的制作技巧，以及如何处理常见故障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章综合布线概述
一、学习目标及任务
通过本课程的学习，学生会了解综合布 线的基本概念、综合布线工程的测试与验 收；掌握综合布线的系统设计、掌握网络 的组建、系统安装及相应的网络管理与维 护技术。
二、参考资料
1、教材 2、笔记、讲课课件
三、考核方式
1、出勤率、课堂表现 2、作业情况、实验完成情况 3、实验报告
1.1 智能建筑概述
1.1.2 智能建筑的概念
定义：智能大厦是将建筑、通信、计算机和监控等方面的 先进技术相互融合，集成了最优化的整体，具有工程投资 合理、设备高度自控、信息管理科学、服务高效优质、使 用灵活便利和环境安全舒适等特点，能够适应信息化社会 发展需要的建筑。
1.1 智能建筑概述
1.1.3智能建筑的基本功能
1.2 综合布线系统概述
1.2.1 国内综合布线系统发展
3.第三阶段：迅猛发展阶段，大致为97－2000年。在中国 的国外厂家已达20多家。国家标准：《建筑与建筑群 综合布线系统工程设计规范（GB/T50311）》、《建筑 与建筑群综合布线系统工程施工验收规范 （GB/T50312） 》。通信行业标准《大楼通信综合布 线系统（YD/T926）》。网络技术从10／100Mb/s以太 网向1000Mb/s以太网。超5类布线。
1.第一阶段：启蒙引进阶段，大致为93－95年。国际著名通信公 司（AT&T、Nortel）、计算机网络公司（IBM）推出了结构化 综合布线系统，并将结构化综合布线系统的理念、技术、产品 带入中国。（《建筑与建筑群综合布线系统设计规范（CECS72： 95）》中国工程建设标准化协会通信工程委员会）。3类布线。 网络技术以星型10Mb/s以太网、环型16Mb/s令牌环网和 10Base-2总线粗缆以太网。
四、要求
1、保证课堂纪律、手机调振动或者关机 2、不迟到、不早退、有事请假 3、上课期间请勿随意走动、外出
第一章 智能建筑与综合布线系统
本章的主要内容
1.了解智能建筑的概念、构成 2.了解智能建筑和综合布线系统的关系 3.熟悉综合布线系统的概念、特点和应用范围 4.掌握综合布线系统的组成
1.1 智能建筑概述
1.2 .3 综合布线系统特点
（1） 兼容性
（2）开放性 （3）灵活性 （4）可靠性 （5）先进性 （6）经济性
1.1.1 智能建筑的诞生
20世纪80年代初
智能建筑（Intelligent Building，IB）
美国
第一幢智能大厦于1984年在美国康乃狄格州的哈特福 德 （Hartford）市建成。
这幢楼是一座出租型大楼，为实现“办公的高效、舒 适安全的工作环境且具有经济性的目标”，将通信、办公 自动化、楼宇设备管理自动化、安全、防灾等技术纳入运 行管理，并提供租户共享服务及新的服务功能。
1.2综合布线系统概述
1.2 .3 综合布线系统特点
（1）兼容性 （2）开放性 （3）灵活性 （4）可靠性 （5）先进性 （6）经济性
1.2综合布线系统概述
1.2 .3 综合布线系统特点
（1） 兼容性
（2）开放性 （3）灵活性 （4）可靠性 （5）先进性 （6）经济性
综合布线可将语音、数据与图 像、监控设备等信号经过统一的规 划和设计，使用统一的传输缆线、 信息插座、交连设备和适配器等， 把这些性质不同信号综合到一套标 准的布线系统中传送。由此可见综 合布线系统可以满足不同生产厂家 终端设备的需要，而不会存在设备 和电缆的兼容问题。
1.2综合布线系统概述
1.2 .3 综合布线系统特点
（1） 兼容性
（2）开放性 （3）灵活性 （4）可靠性 （5）先进性 （6）经济性
综合布线系统采用标准的传输 线缆和相关连接硬件，模块化设计。 因此，所有通道都是通用与共享的， 设备的开通及更改均不需要改变布 线，只需增减相应的应用设备以及 在配线架上进行必要的跳线管理即 可。另外，组网也可灵活多样，甚 至在同一房间为用户组织信息流提 供了必要条件。
2.第二阶段：推广应用阶段，大致为95－97年。国外标准不断推 陈出新。（《建筑与建筑群综合布线系统工程设计规范（修订 版）（CECS72：97）》和《建筑与建筑群综合布线系统工程施 工验收规范（CECS89：97）》中国工程建设标准化协会通信工 程委员会）。网络技术采用100Mb/s以太网和100Mb/s的FDDI光 纤网。5类布线。
基本功能主要由四大部分构成：即建筑自动化或楼 宇自动化（BA）、通信自动化（CA）、办公自动化 （OA），布线综合化（GC）。
综合布线系统是智 能大厦内所有信息 的传输系统，是由 线缆及相关连接硬 件组成的信息传输
通道。
智能大厦组成和功能示意图
1.2 综合布线系统概述
1.2.1 国内综合布线系统发展
4.第四阶段：稳定成熟阶段，大致为2000年至今。一些国 际著名的建筑电气公司携其高端布线系统正式亮相中 国，使国内的布线和网络通信市场重新细分和定位。 超5类、6类和光纤布线。
1.2综合布线系统概述
1.2 .2 综合布线系统概念 综合布线系统是一种模块化的、灵活性极高的建筑物
内或建筑群之间的传输网络。它将数据通信设备、交换设 备和语音系统及其它信息管理系统集成在一套由共同配件 所组成的配线系统上，可将各个不同制造厂家的各类设备 综合在一起，使各个设备互相兼容，同时工作，实现通信 网络与信息网络互连。
1.2综合布线系统概述
1.2 .3综合布线系统特点
（1） 兼容性
（2）开放性 （3）灵活性 （4）可靠性 （5）先进性
综合布线系统采用高品质的材 料和组合的方式构成了一套高标准 的信息传输通道。所有线槽和相关 连接件均通过ISO认证，每条通道 都要采用专用仪器测试以保证其电 气性能。
（6）经济性
1.2综合布线系统概述
1.2综合布线系统概述
1.2 .3 综合布线系统特点
Байду номын сангаас
（1） 兼容性
（2）开放性 （3）灵活性 （4）可靠性
综合布线系统采用开放式体系 结构，符合各种国际上现行的标准， 因此它几乎可以对所有著名厂商的 产品都是开放的，如计算机设备、 交换机设备等，并对相应的通信协 议也是支持的。
（5）先进性
（6）经济性
