发电机励磁系统过电压保护

同步发电机灭磁及转子过电压保护

同步发电机灭磁及转子过电压保护 上海鑫日电气科技有限公司 一概述 随着大型同步发电机组单机容量的不断增大，特别是采用具有高顶值自励可控硅励磁系统，对灭磁及转子过电压保护的技术要求已提到了一定的高度。用常规的磁场断路器及非线性电阻相结合的方式已不能满足大型同步发电机组正常可靠灭磁的要求。在电站实际运行的过程中，由于灭磁失败，引起磁场断路器烧毁以及因灭磁不力而造成转子过压击穿励磁设备的事故屡见不鲜。因此人们长期以来一直在致力于研究用新的方法来解决直流电感性负载的大电流开断领域这一难以攻克的课题。 二同步发电机的灭磁及技术要求 同步发电机的灭磁，即把储藏在同步发电机转子回路中的磁场能量消耗掉。 由于电力系统的不断扩大和大型同步发电机组单机客量的增大，快速切除故障电流是确保电力系统稳定和安全运行的重要条件，特别是当发电机内部或外部（包括机端变，励磁变及主变，出口母线等）出现短路或接地故障时，必须快速切断励磁电流，并在尽短的时间内消耗掉储藏在发电机励磁绕组中的能量。在电站实际运行的过程中，曾出现过因灭磁失败而引起转子过压，造成磁极击穿，烧毁磁场断路器及励磁设备等严重事故，甚至还出现过因灭磁时间过长，烧毁定子绕组及因主变短路时未能迅速灭磁断流，造成主变绕组烧损，外罩炸

裂的恶性事故。由此可见，快速可靠的灭磁及有效的限制转子过电压措施成了大型发电机组安全运行至关重要的问题。设计大型同步发电机的灭磁系统，通常应满足以下基本的技术要求： 1．必须满足各种运行状况下可靠灭磁的要求。 大型同步发电机组励磁电流的不断增长，转子绕组的电感越来越大，转子所储存的磁场能量也相应随之增大，所以大型机组的灭磁装置必须满足有足够大的灭磁容量，他除了在正常及机端短路等强励状况下能可靠灭磁外，特别是对于具有高顶值系数的自励可控硅系统，还必须满足在空载误强励、三相短路等极限状况下可靠灭磁的要求。2．满足快速灭磁的要求，尽可能实现接近理想灭磁时间。 大型发电机组虽然采用了现代快速灵敏的继电保护装置，但这种保护装置的作用是当发电机出现故障时，能尽快地将机组解列，但即使机组已经解列，可故障电流依然存在，不论发电机的故障是一相短路还是部分绕组短路，在故障电流期间，损坏的程度是随绝缘燃烧和铜线熔化的时间而增加，所以只有在发电机解列的同时，采用快速灭磁才是限制故障电流和使绕组免于全部烧毁最充分有效的措施。3．灭磁应更加彻底。 大型机组的出口母线电压很高，在这种高压机组中，哪怕只要有维持发电机母线电压10%的励磁残压，这种残压也足以维持故障处的电弧，为此大型机组的灭磁应更加彻底，其灭磁时间应以转子电流下降到定子的电压不足以维持故障处电弧的燃烧的时间才称灭磁结束。4．有效的转子过电压限制措施。

电力系统过电压

电力系统过电压 一、单选： 1、外部过电压通常指（C）过电压。P216 A、操作 B、感应 C、雷电 D、直接 2、部过电压是在电力系统部（D）的传递或转化过程中引起的过电压。P216 A、电压 B、频率 C、波形 D、能量 3、在两块异号电荷的雷云之间，当（D）达到一定值时，便发生云层之间放电。P216 A、电流 B、电压 C、距离 D、电场强度

4、雷电直接击中建筑物或其他物体，对其放电，强大的雷电流通过这些物体入地，产生破坏性很大的（C）。P216 A、热效应和电效应 B、电效应和机械效应 C、热效应和机械效应 D、热效应和电磁效应 5、雷电放电时，强大的雷电流由于（A）会使周围的物体产生危险的过电压，造成设备损坏、人畜伤亡。雷电的这种破坏形式称为感应雷。P216 A、静电感应和电磁感应 B、静电 感应和电压感应 C、静电感应和电流效应 D、电压感应和电流效应 6、雷电直接击中建筑物或其他物体，造

成建筑物、电气设备及其他被击中的物体损坏，雷电的这种破坏形式称为（A）。P216 A、直击雷 B、感应雷 C、雷电波侵入 D、雷电的折射与反射 7、防雷设施及接地装置是（D）。P217 A、将导线与杆塔绝缘 B、将导线与与连接 C、将电流引入 D、将雷电流引入 8、在防雷装置中用以接受雷云放电的（B）称为接闪器。P217 A、引下线 B、金属导体 C、接地体 D、绝缘材料 9、单支避雷针的高度为h，其地面保护

半径是（B）。P218 A、1.8h B、1.5h C、2.0h D、1.0h 10、单支避雷针的保护围是一个（C）。P218 A、带状空间 B、圆柱空间 C、近似锥形空间 D、近似圆台空间 11、下列避雷针高度为h，其影响系数描述正确的是（A）。P218 A、h＜30m时P＝1 B、h＞30m 时P＝1 C、h＜30m时P＝5.5／h D、以上都可以 12、为防止直接雷击架空线路，一般多采用（B）。P219

发电机过电压

四月一日、二日＃１发电机过电压的原因分析 一、主要经过： ? 1996四月一日上半夜，＃１发电机中修后的起动准备工作基本完成。２１：０５当合上发电机励磁开关４１时，发电机出口电压表立即甩到最大（２５KV），发电机电流指示约１４KA，发电机励磁电压、励磁电流指示均较大。立即手动拉开４１开关。ＢＴＧ盘报警信号有：８６-５／GMT出口动作、强励报警电子间检查发现５１AE继电器调牌，发电机意外加电压报护动作。 发生上述现象以后，立即对发变组的一次回路进行检查，但未发现任何异常，对发变组回路测绝缘正常。根据发电机的现象当时主要怀疑ＡＶＲ系统有问题，继电保护班对ＡＶＲ系统进行外观检查，但没发现任何问题。后经有关领导决定，准备再次进行并网操作。 四月二日０２：３５，当合上发电机励磁开关４１后，发电机出口电压表立即甩到最大（２５KV），发电机电流指示约１８KA，发电机励磁电压、励磁电流指示均较大。立即手动拉开４１开关。ＢＴＧ盘“８６-５／GMT出口动作”报警，电子间检查发现５１AE继电器调牌，发电机意外加电压报护动作。 另外，就地检查人员听到发变组回路有异常的充电声音。 二、原因及现象分析： ? 事故发生以后，维持汽机３０００转／分，对永磁机出口进行核相，相序正确。故分析原因是ＡＶＲ系统故障引起。将发变组回路转为检修。对ＡＶＲ系统，重点是９０ＤＣ调节回路进行全面检查，并做模拟试验，发现９０ＤＣ调节器回路中Ａ６运算放大器输出为－１.２V电位。该信号到＃２触发电路用来增大功放回路的导通角。这样当４１开关合上后，功放回路被导通，励磁电流、励磁电压增加，发电机空载电势增大。发电机空载电势的增大，导致与其相连结的主变、厂总变出现过磁密，使变压器铁芯出现严重磁饱和，产生巨大的空载激磁电流，尤其是三台主变。下表反应的是一台主变的过磁密倍数与励磁电流的关系：┌──────┬───┬───┬───┬───┐ │过磁密倍数│ 1.0 │ 1.1 │ 1.2 │ 1.3 │ ├──────┼───┼───┼───┼───┤ │励磁电流(A)│ 180 │ 216 │ 2000 │ 8200 │ └──────┴───┴───┴───┴───┘ 从上表可看出，如果主变有１.?３倍的过磁密，则三台主变所需的励磁电流为１.?７３２×８.２KA＝１４.２KA，而当时发电机的三相电流近１８KA，考虑厂总变需要部份激磁电流，这样根据发电机的三相电流，可推算出当时发电机的出口电压为２６KV左右。（注：当时发电机的频率为额定，过磁密倍数即为过电压倍数。） 对意外加电压保护动作的说明： 意外加电压保护是由５０AE 和８１AE两部分串连够成的。?其简图如下 ││ ┼├──┤├──┤├───┤├───┤─ │５０AE ８１AE ８６-５\GMT│ ? 其中８１AE接点带有一小的延时，５０AE为瞬动接点。在合励磁开关４１之前，发电机没有电压，故８１AE接点闭合，当励磁开关４１合上后，由与存在相当大的激磁电流，５０AE闭合而８１AE没来及返回，故８６－５\GMT出口继电器动作。 三、暴露的问题： １、本次中修前ＡＶＲ系统为正常工作状态。而中修期间对该系统进行了全面检验，不

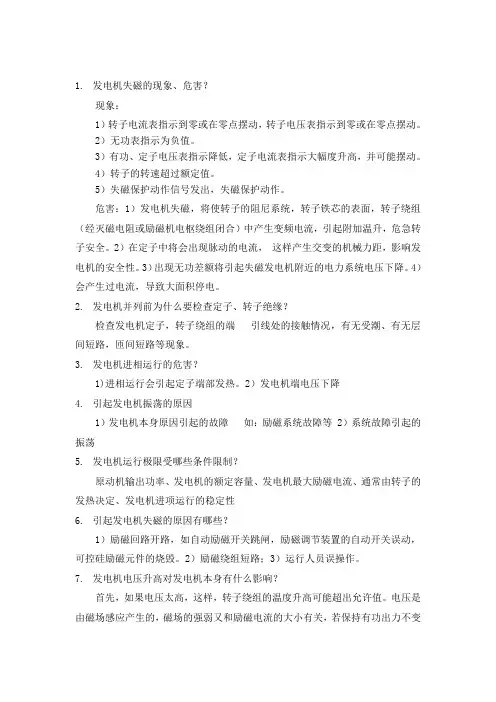

发电机保护现象、处理

发电机保护1 对于发电机可能发生的故障和不正常工作状态,应根据发电机的容量有选择地装设以下保护。 (1)纵联差动保护:为定子绕组及其引出线的相间短路保护。 (2)横联差动保护:为定子绕组一相匝间短路保护。只有当一相定子绕组有两个及以上并联分支而构成两个或三个中性点引出端时,才装设该种保护。 (3)单相接地保护:为发电机定子绕组的单相接地保护。 (4)励磁回路接地保护:为励磁回路的接地故障保护。 (5)低励、失磁保护:为防止大型发电机低励(励磁电流低于静稳极限所对应的励磁电流)或失去励磁(励磁电流为零)后,从系统中吸收大量无功功率而对系统产生不利影响,100MW及以上容量的发电机都装设这种保护。 (6)过负荷保护:发电机长时间超过额定负荷运行时作用于信号的保护。中小型发电机只装设定子过负荷保护;大型发电机应分别装设定子过负荷和励磁绕组过负荷保护。 (7)定子绕组过电流保护:当发电机纵差保护范围外发生短路,而短路元件的保护或断路器拒绝动作,这种保护作为外部短路的后备,也兼作纵差保护的后备保护。 (8)定子绕组过电压保护:用于防止突然甩去全部负荷后引起定子绕组过电压,水轮发电机和大型汽轮发电机都装设过电压保护,中小型汽轮发电机通常不装设过电压保护。 (9)负序电流保护:电力系统发生不对称短路或者三相负荷不对称(如电气机车、电弧炉等单相负荷的比重太大)时,会使转子端部、护环内表面等电流密度很大的部位过热,造成转子的局部灼伤,因此应装设负序电流保护。 (10)失步保护:反应大型发电机与系统振荡过程的失步保护。 (11)逆功率保护:当汽轮机主汽门误关闭,或机炉保护动作关闭主汽门而发电机出口断路器未跳闸时,从电力系统吸收有功功率而造成汽轮机事故,故大型机组要装设用逆功率继电器构成的逆功率保护,用于保护汽轮机。 发电机保护简介 1、发电机失磁保护 失磁保护作为发电机励磁电流异常下降或完全消失的失磁故障保护。由整定值自动随有功功率变化的励磁低电压Ufd(P)、系统低电压、静稳阻抗、TV断线等判据构成，分别动作于发信号和解列灭磁。励磁低电压Ufd(P)判据和静稳阻抗判据均与静稳边界有关，可检测发电机是否因失磁而失去静态稳定。静稳阻抗判据在失磁后静稳边界时动作。TV断线判据在满足以下两个条件中任一条件：│Ua+Ub+Uc－3U0│≥Uset(电压门坎)或三相电压均低于8V，且0.1A

发电机保护现象、处理

发电机保护1对于发电机可能发生的故障和不正常工作状态,应根据发电机的容量有选择地装设以下保护。 (1)纵联差动保护:为定子绕组及其引出线的相间短路保护。 (2)横联差动保护:为定子绕组一相匝间短路保护。只有当一相定子绕组有两个及以上并联分支而构成两个或三个中性点引出端时,才装设该种保护。 (3)单相接地保护:为发电机定子绕组的单相接地保护。 (4)励磁回路接地保护:为励磁回路的接地故障保护。 (5)低励、失磁保护:为防止大型发电机低励(励磁电流低于静稳极限所对应的励磁电流)或失去励磁(励磁电流为零)后,从系统中吸收大量无功功率而对系统产生不利影响,100MW及以上容量的发电机都装设这种保护。 (6)过负荷保护:发电机长时间超过额定负荷运行时作用于信号的保护。中小型发电机只装设定子过负荷保护;大型发电机应分别装设定子过负荷和励磁绕组过负荷保护。 (7)定子绕组过电流保护:当发电机纵差保护范围外发生短路,而短路元件的保护或断路器拒绝动作,这种保护作为外部短路的后备,也兼作纵差保护的后备保护。 (8)定子绕组过电压保护:用于防止突然甩去全部负荷后引起定子绕组过电压,水轮发电机和大型汽轮发电机都装设过电压保护,中小型汽轮发电机通常不装设过电压保护。 (9)负序电流保护:电力系统发生不对称短路或者三相负荷不对称(如电气机车、电弧炉等单相负荷的比重太大)时,会使转子端部、护环内表面等电流密度很大的部位过热,造成转子的局部灼伤,因此应装设负序电流保护。 (10)失步保护:反应大型发电机与系统振荡过程的失步保护。 (11)逆功率保护:当汽轮机主汽门误关闭,或机炉保护动作关闭主汽门而发电机出口断路器未跳闸时,从电力系统吸收有功功率而造成汽轮机事故,故大型机组要装设用逆功率继电器构成的逆功率保护,用于保护汽轮机。 发电机保护简介 1、发电机失磁保护失磁保护作为发电机励磁电流异常下降或完全消失的失磁故障保护。由整定值自动随有功功率变化的励磁低电压Ufd(P)、系统低电压、静稳阻抗、TV断线等判据构成，分别动作于发信号和解列灭磁。励磁低电压Ufd(P)判据和静稳阻抗判据均与静稳边界有关，可检测发电机是否因失磁而失去静态稳定。静稳阻抗判据在失磁后静稳边界时动作。

灭磁与转子过电压保护

技术讲座讲稿 灭磁与转子过电压保护 2004年10月

灭磁与转子过电压保护 1.非线性电阻 所谓非线性电阻是指加于此电阻两端的电压与通过的电流呈非线性关系，其电阻值随电流值的增大而减少。 作为非线性电阻的材料一般用碳化硅和氧化锌。就非线性特性而言，氧化锌电阻优于碳化硅。在评价非线性电阻特性时，通常以非线性电阻系数β来表征，此系数仅与电阻阀片的材质有关。碳化硅SiC 非线性电阻β＝0.25～0.5；氧化锌ZnO 非线性电阻β＝0.025～0.05。 U G U D U C U 对于氧化锌非线性电阻，标志其特征的主要数据有： （1）导通电压U D （U 10mA ） 当元件的漏电流为10mA 时的外加电压值，其后如果电压继续上升，流过非线性压敏元件的电流将迅速增大，为此，定义在导通电压U D 以下的区域为截止区，U D 以上的区域为导通区。 （2）残压U C （U 残） 当元件流过100A 电流时，非线性电阻两端的残压值。 对于氧化锌非线性灭磁电阻元件而言，在正常工作及导通条件下流多的漏电流均会引起元件部分分子结构的损坏并影响到元件的使用寿命，为此正常工作电压的选择不宜过高。 （3）荷电率S U G 为元件工作电压，此值影响到元件的老化寿命。荷电率比值取得越高，元件的漏电流也越大，从而加速老化过程。一般S ≤0.5为宜。 U fN ——额定励磁电压 U f0——空载励磁电压 U ac ——阳极电压 U min ——最小工作电压 COS α＝U f0/ U ac /1.35 U min ＝ 2U ac SIN （120＋α） S ＝︱U min ︱/U D
