燃气壁挂炉介绍(PPT)(1)
壁挂炉基础知识最全讲解
燃气壁挂炉的基本知识
燃气壁挂炉市场现状
目前在我国市场上销售的壁挂炉大致分为三大类：
第一类为原装进口的产品。如欧系的依玛、八喜、威能、；韩系的大宇、乐 天、大成；这类产品都是在国外整机生产，产品性能比较稳定，质量较好； 但价格较高，这类产品约占市场总量的30%左右。
第二类为壁挂炉生产厂家是欧洲、韩国品牌在中国的投资设厂。如欧洲几大 品牌威能、菲斯曼、阿里斯顿、法罗力等；韩国的庆东、瑰都拉咪、大元、 奥林匹亚等都已在国内建立生产基地。这类国产的外国品牌壁挂炉利用其品 牌及价格优势占到市场的50%以上。
烟 11、爆燃：燃气与空气混合后的急剧燃烧现象，燃烧噪音超过85dB，火焰溢出燃烧
室 12、水气联动装置：水流动时将主火燃气的供应通路打开，水停止流动时切断主火
燃 烧器的燃气通路的装置
13、密封结构：燃烧系统和排烟系统与室内空气隔离的壳体结构 14、燃烧室：燃气在其中燃烧，与热交换器连接的筒体
2、天然气：代号T 主要成份甲烷98%、丙烷0.3%、异丁烷0.3%、重碳氢化合物 0.4%、氮气1%，低热值36.2MJ/NM3（8657Kcal/NM3),相对密度0.573，理论空 气量9.6173NM3/NM3，理论烟气量10.6208NM3/NM3，引射空气指数12.705， 额定工作压力2000Pa
采暖方式与房屋建筑的类型也有关系，如美国绝大多数住在为单一家庭 住宅（美国建筑的构成，39%为商用，61%为住宅，其中69%住宅为单一家 庭住宅），故民用建筑几乎不使用集中供热，分户供热的热源50%为天然气。
燃气壁挂炉的采暖优势
国外，完全是外向型经济。日韩的之所以畅销全球，主要原因是：他们生产的产品首
先要考虑的是产品的安全性、节能性以及产品的经济实用性。也比较产品市场的销量

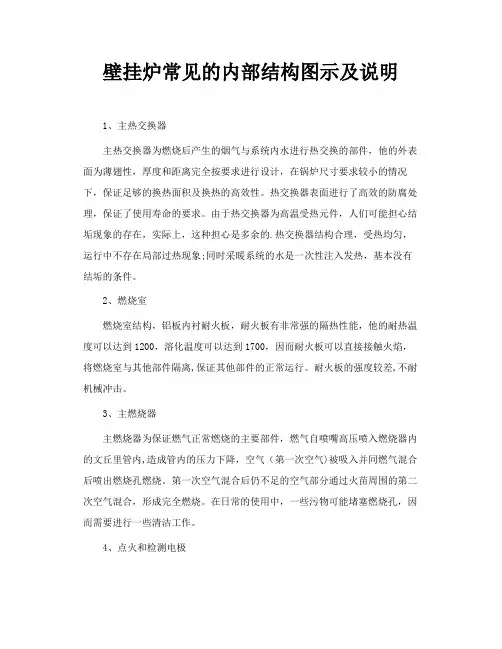

壁挂炉常见的内部结构图示及说明
壁挂炉常见的内部结构图示及说明1、主热交换器主热交换器为燃烧后产生的烟气与系统内水进行热交换的部件，他的外表面为薄翅性，厚度和距离完全按要求进行设计，在锅炉尺寸要求较小的情况下，保证足够的换热面积及换热的高效性。
热交换器表面进行了高效的防腐处理，保证了使用寿命的要求。
由于热交换器为高温受热元件，人们可能担心结垢现象的存在，实际上，这种担心是多余的.热交换器结构合理，受热均匀，运行中不存在局部过热现象;同时采暖系统的水是一次性注入发热，基本没有结垢的条件。
2、燃烧室燃烧室结构，铝板内衬耐火板，耐火板有非常强的隔热性能，他的耐热温度可以达到1200，溶化温度可以达到1700，因而耐火板可以直接接触火焰，将燃烧室与其他部件隔离,保证其他部件的正常运行。
耐火板的强度较差,不耐机械冲击。
3、主燃烧器主燃烧器为保证燃气正常燃烧的主要部件，燃气自喷嘴高压喷入燃烧器内的文丘里管内,造成管内的压力下降，空气（第一次空气)被吸入并同燃气混合后喷出燃烧孔燃烧。
第一次空气混合后仍不足的空气部分通过火苗周围的第二次空气混合，形成完全燃烧。
在日常的使用中，一些污物可能堵塞燃烧孔，因而需要进行一些清洁工作。
4、点火和检测电极点火电极自傲高压下产生电火花，点燃燃气；监测电极检测燃烧是否正常。
电极顶端与燃烧器间距离为2。
5-3.5mm，以保证电火花的正常产生及电极的正常的检测工作。
5、空气箱空气箱四侧面板为铝板,并用硅胶密封，在空气箱内包含有主燃烧器、点火和检测电极、主热交换器、风机、风压开关及温感装置等。
空气箱为完全密封的结构，以使与室内空气完全隔离。
6、循环泵循环泵为锅炉水循环的动力装置，保证锅炉水循环的正常工作。
循环泵带有自动除气功能，可以自动排除系统内残留的空气。
7、膨胀水箱膨胀水箱的主要作用为容纳系统再加热过程中，因水受热膨胀而产生的多余的水。
根据系统水容量的不同，配备型号（6L、8L、或者10L）不同的膨胀水箱.在膨胀水箱内有一橡胶薄膜,在薄膜的一侧充满压力为0.8的氮气，另一侧充满水；当系统水受热膨胀时，压缩另一侧的氮气，来容纳系统多余的水。
壁挂炉培训资料PPT课件
12 12
点火针 感应针
功能：用于引燃燃气和检测燃烧情况 是否正常
13 13
创尔特壁挂炉目前均采用双极放电点火系统及独 立式火焰检测针。双极放电系统能有效的保证在燃气 通道正常时，机器能正常点火燃烧；检测火焰的目的 是为了防止残火和燃烧状态不正常，以保障机器安全 可靠的运行。
风机
功能： 以一定流速将烟气强制排出炉体，同时使燃烧室与
室外之间形成稳定压差；保证适量新鲜空气通过平衡 式烟管进入燃烧室内部；保证燃烧过程中一直都有足 够的氧气供应；燃烧室内保持微负压，烟气不会通过 家用锅炉壳体间的缝隙散入室内，避免因燃烧腔箱体 泄露引起的烟气中毒发生。
17 17
风机在不同的结构中，运行的状态是不同的。选型的主要
1 壁挂炉基本知识 2 壁挂炉基本零部件 3 新款壁挂炉系列介绍 4 参数设置
1 1
2 2
工作原理：通过机器内部的水路换热系统，提高水体温度。产生的
热水输送到散热系统各个终端，实现供暖（洗浴）的目的！ 壁挂炉仅是供暖系统中的一部分，与散热器，地暖管等散热器材配 套使用，才能实现供暖功能。
3 3
散热片采暖：通过水路系统，将热水输送到房间不同区域的散热
30 30
三、板式换热壁挂炉的板式换热器，内部结构分为许多网格式的狭小夹缝（如下左图 示），此结构很容易使水垢附着在夹层的换热面上，随着使用时间的延长，机组热 水产率会不断下降；而套管式壁挂炉的热水流径截面为圆形大截面管道，相比较而 言，不易结垢。
板式换热器剖面图
套管式热交换器剖面图
31 31
冷凝式燃气壁挂炉的工作原理及其结构特点
冷凝式燃气壁挂炉的工作原理及其结构特点工作原理冷凝式燃气壁挂炉是通过两个换热器充分吸收燃气燃烧产物—烟气中的显热及水蒸气的潜热。
燃起的热值是指1Nm3燃气完全燃烧所放出的热量。
热值分为高热值和低热值，高热值指1Nm3燃气完全燃烧后，其烟气全部被冷却至原始温度，而其中的水蒸气以凝结状态排出时所放出的热量；低热值指1Nm3燃气完全燃烧后，其烟气全部被冷却至原始温度，而其中的水蒸气仍为蒸汽状态排出时所放出的热量。
由此可见，燃气的高热值与低热值之差就是水蒸气的汽化潜热。
以天然气为例，天然气的主要成分为CH4，CH4的燃烧化学反应式为：CH4+2O2=CO2+2H2O+H由上式可见，在近似假定各种气体的kmol容积相等的前提下，每燃烧1Nm3的CH4可以得到2Nm3水蒸气，同时放出一定热量H。
2Nm3水蒸气凝结放出的潜热3.96×103kJ/Nm3。
CH4的高热值Hh=39842kJ/N m3；低热值H1=35906kJ/N m3。
汽化潜热低热值的百分比=（3.96×103/35906）×100=11也就是说，当该燃气燃烧提供100kW的显热时，同时也提供了11kW的潜热。
冷凝式燃气壁挂炉就是要将烟气温度冷却到露点温度40-450，回收这部分潜热，同时也获得烟气中的大部分显热。
从而大大的提高了热效率，一般可提高10-15以上，按低热值计算的热效率可能超过100。
什么是冷凝锅炉？在天然气和液化气的燃烧过程中，作为燃烧产物，我们得到了二氧化碳和水燃烧1m3的甲烷和2m3的氧气，生产1m3的二氧化碳2m3的水。
CH4+2O2+2H2O+Q放出的热量Q为：34.020千焦（等于8127大卡）这个数值即时甲烷CH4的低热量值（lowercalorificvalue）如果是使燃烧产生的水蒸气冷凝，可以得到另一部分热量（汽化潜热）通过冷凝1m3的水蒸气，我们可以得到1885千焦（450大卡）热量。
家用燃气采暖炉(壁挂炉、两用炉)结构、工作原理、主要配件
燃气采暖炉-工作原理-套管机生活热水
套管卫浴工作过程: 1. 打开水龙头启动 2. 水流量传感器检知水流量 3. 生活热水需求 4. 水泵停止运行 5. 风机预清扫/风压开关打开 6. 点火器放电 7. 通断阀、比例阀打开，燃气进入燃烧室被
燃气采暖炉主要配件-控制系统
控制系统：主板 按键板 连接线
根据用户使用需求， 控制机器运行状态
燃气采暖炉主要配件-控制系统
按键板：调节机器工作模式、设置温度、定时等。 主板：采暖炉的大脑，根据用户指令，协调各个系统。
按键板设置后，主板通过收集水压信号、水流量传感 器、风机霍尔信号、温度探头/温度传感器、反馈针 等信号，经过芯片计算后，控制电子三通阀动作、水 泵启停、燃气比例阀的进气量、变频直流风机的转速、 分段阀动作等，稳定出水温度，达到恒温的效果。
燃气采暖炉主要配件-燃烧系统
燃烧器：燃气燃烧产生的高温烟气将主换热器内的采暖系统水加热。
燃气采暖炉主要配件-燃烧系统
密闭燃烧室：与室内周围环境相互隔绝。
完全密闭燃烧，减少热量散失，提高 热效率。
燃气采暖炉主要配件-燃烧系统
风机：排出燃烧产生的烟气，吸入燃烧所需的空气。 风压开关：检测风压大小，控制采暖炉关闭，起安全保护作用。
将燃气的热值燃烧转化为热量
燃气采暖炉主要配件-燃烧系统
燃气比例阀组件：控制燃气通道的开关及进气大小。
进气
设置两道截止阀，保障使用安全。
主板通过调节比例阀的电压，控制比例阀 的开启度，进而控制燃气流量的大小。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2020/11/21
燃气壁挂炉介绍(PPT)(1)
常用采暖方式
城市热力供热 热电联产或供热厂
中央空调
燃气、蒸汽或电
水源热泵
利用水源的温差
区域锅炉房供热 燃煤、燃油或燃气
楼宇供热
模块锅炉供热
分户供热
燃气炉、燃油炉、电锅炉
电热膜
燃气壁挂炉介绍(PPT)(1)
为什么要选择燃气炉
3rew
演讲完毕，谢谢听讲!
再见，see you again
2020/11/21
燃气壁挂炉介绍(PPT)(1)
燃气壁挂炉介绍(PPT)(1)
标 准 配 置 采 暖 系 统 示 意 图
燃气壁挂炉介绍(PPT)(1)
标 准 配 置 热 水 系 统 示 意 图
燃气壁挂炉介绍(PPT)(1)
非 标 准 配 置 系 统 示 意 图
燃气壁挂炉介绍(PPT)(1)
标准配置与非标准配置的特征
标准配置特征：
燃气炉采暖管路与生活热水的热交换系统是相对独 立的；配置自动三通阀切换，配置成本高。
燃气壁挂炉介绍(PPT)(1)
燃气炉的组成
燃烧系统 水路系统 热交换系统 给排气系统 安全自动控制系统
燃气壁挂炉介绍(PPT)(1)
燃气炉的分类
v 按加热方式分：瞬间式、容积式 、半容积式 v 按排烟方式分：烟道式、强排式、平衡式、冷凝式 v 按安装方式分：室内式、室外式、壁挂式、落地式 v 按燃烧方式分：扩散式、大气式、预混式 v 按采暖供水分：密闭式、开放式
燃气壁挂炉介绍(PPT)(1)
最小功率的意义
引风式燃烧 一般最小燃烧功率达1/3，就会引起频繁的燃烧启动与停
止，这样，供暖的热量就会有波动，房间温度也相应会有波 动。 鼓风式燃烧
由于最小燃烧功率可达1/4及以下，甚至是1/8。燃烧的启 动停止次数将减少,均匀的供暖热量就可以得到保证，相应房 间温度均衡性也得到了保证。同时,有效的减少了熄火后再点 火的次数，机器电子部件的疲劳寿命也得到延长。 ➢正常供暖时，绝大部分的时间段内，壁挂炉都是在小功率 的燃烧范围(保温运行为主)
B:生活热水系统 电加热防冻 7℃-17 ℃ 电加热工作
普通燃气炉一般只配备燃烧防冻。
多重防冻可以使供暖与生活热水系统都得到有效的保护； 单一的防冻达不到完全保护生活热水系统的目的。
燃气壁挂炉介绍(PPT)(1)
选用燃气独立采暖应注意的几点事项
一、影响采暖炉耗气量的几种因素
燃气炉品质（配置、控制系统） 建筑形式（楼层、朝向、保温、新旧楼盘、入住率） 环境温度（南北气候差异等） 室内温度（分段、恒温及温度高低） 管网系统（地暖、散热片、连接方式、装修） 燃气品质
使用燃气炉，可以为 您带来高品质的生活 享受
燃气壁挂炉介绍(PPT)(1)
如何评判燃气炉的品质
❖ 控 制 系 统： 数字、模糊、故障代码数量 ❖ 燃 气 阀： 比例阀、分段阀、进口、国产 ❖ 交 换 系 统： 单交换器、双交换器 ❖ 交换 器工艺： 插焊、钎焊、无氧铜、普通紫
铜、铜管厚度 ❖ 水路系统总成： 国产、进口 ❖ 水 泵： 进口、国产、流量、泵压 ❖ 有无膨胀水箱： 进口、国产、升数 ❖ 有无 三 通阀： 如有是机械的、电动的 ❖ 风 机： 进口、国产、电容式、兆极式 ❖ 动态响应速度
施、地面覆盖物等的情况，以保证温度均匀为原则
2）、采暖系统水量与燃气炉膨胀水箱容量相匹配
燃气壁挂炉介绍(PPT)(1)
五、燃气炉与采暖系统配套的注意事项
2、燃气炉定位与采暖系统分水器位置相结合
v 燃气炉安装位置确定后，采暖系统分水器宜安装在燃气 炉的下面，以方便连接、走管和调控。
3、施工公司提供每户的《户型配管图》
燃气壁挂炉介绍(PPT)(1)
引风式燃烧与鼓风式燃烧
引风式燃烧(负压燃烧)
风量不可调，无法与燃气阀进行合理的配比，只能以 最大功率工作，小功率燃烧限制最大。
直流变频鼓风式燃烧(正压燃烧)
电脑可以根据燃气比例阀的燃气供应量配比适量的空 气，而保证高效率的燃烧。由于小功率燃烧得以实现，水 温的恒定性也得到了保证。
非标准配置特征：
燃气炉采暖与生活热水二个管路系统共用一个热交 换器，无需切换阀，配置成本低。
燃气壁挂炉介绍(PPT)(1)
标准配置与非标准配置的区别
一、 a.标准配置系统采用双热交换器，主热交换器中的封 闭循环水，结垢敏感度低。生活热水在副热交换器中换热， 温度低，换热面积大，且副热交换器为不锈钢材料，清洗 方便，耐酸腐蚀性能好。
v 管路长短不一、间隙不一、分水器分配不均等甚至有 的造成管路漏水 ，使得房间有的过热、有的不热，燃气 炉或不停机或频繁启动；
2、使用材料质量问题
v 管路漏水（劣质管子、野蛮施工） v 地板塌陷（苯板密度不够、未铺设钢丝网、使用水泥
品质不够） v 分水器开启不灵甚至漏水
燃气壁挂炉介绍(PPT)(1)
无三通阀，在热交换器管内的热 水极易造成交换器结水垢，且在 生活热水使用初期，温度非常不 稳定。 产品配置成本低
燃气壁挂炉介绍(PPT)(1)
其它配置
膨胀水箱 系统水容量的大小决定了系统中水的膨胀量，如果膨胀罐
水容量过小，就无法吸收系统的水膨胀量，特别是地暖系统 比散热器系统的水容量更大，膨胀水箱的容积就更重要。
b.非标准配置系统，采用套管式热交换器，水质较硬 地区，热交换器中生活热水管内的水长时间处于高温，容 易结水垢。需专用清洗设备。
二、 a.标准配置系统，由于采用了三通阀切换，生活热水 的温度更均匀。
b.非标准配置系统，生活热水初期使用时，总是存在 水温超高的现象。
燃气壁挂炉介绍(PPT)(1)
标准配置的热交换器
先进的燃气比例阀(例： Rinnai等)，全气种燃气都 可以适应。
燃气壁挂炉介绍(PPT)(1)
燃烧控制方式比较
分段控制燃烧方式 比例控制燃烧方式
燃气壁挂炉介绍(PPT)(1)
风机
直流变频风机(鼓风式) 噪音小，可以与燃气比例阀联动自
动调整转速与燃气的配给，保证最佳燃 烧工况，配置价格高。
交流风机(引风式) 罩极式及电容式，效率低，最多二
v 为用户装修铺设地板时提供管路铺设的图纸说明，避免 装修过程中破坏地板采暖管路。
v 避免施工过程中的野蛮施工。
燃气壁挂炉介绍(PPT)(1)
六、地板采暖设计、施工不良造成的后果
1、设计热负荷失当、不按操作规程施工
v 不按设计标准施工或施工时偷工减料。如：苯板密度 不够，隔热效果差，向下散热；地板采暖管上面增设隔 热层或者铺设水泥层过厚。
安全保护系统（一）
熄火安全保护 火焰感应
防空烧保护 水量传感及水位感应
热交换器的超温防止装置 超温开关及温度保险丝
安全卸压装置 供暖及生活热水管路安全泄压阀
自我诊断功能 开机时及运行中的自动检测，给排
气异常时的风机补正 电的过压保护及过流保护
燃气壁挂炉介绍(PPT)(1)
安全保护系统（二）
标准系统配置有电及燃烧多重防冻 A:采暖系统 小于或等于4 ℃ 水泵工作 小于或等于2 ℃ 机器点火燃烧
主热交换器 无氧纯铜； 高温耐氧化腐蚀性好； 导热效率高。
副热交换器(板换) SUS316L不锈钢； 耐腐蚀性好； 结垢少，清洗方便。
配置成本高
燃气壁挂炉介绍(PPT)(1)
非标准配置热交换器
配置成本低
燃气壁挂炉介绍(PPT)(1)
燃气比例阀
一般的比例阀(例:SIT, CNE 等)应用于燃气炉中 ，适用 燃气范围较窄，难以适应中 国品种繁多的燃气种类。
仅分段式燃烧系统， 采暖水温度也是分段的， 那么房间的温度就不能 随意控制。
燃气壁挂炉介绍(PPT)(1)
热水温度控制的几大要素
1、稳定宽幅、自动适应的燃烧方式； 2、稳定的出水流量； 3、数字化的恒温控制方式（动态响应速度）。
➢只有燃气比例阀与直流变频风机的组合才能智能化的精确控 制水温
燃气壁挂炉介绍(PPT)(1)
装、维护，燃气炉的周围应预留一定的空间。 v 充分考虑燃气炉的防冻问题，确保在燃气炉停止运行期间，
设备和管网内不会结冰。 v 符合我国的相关行业法规和规定。
燃气壁挂炉介绍(PPT)(1)
四、燃气炉和采暖系统最好由同一供应商提供：
选择有经营燃气炉经验的、施工经验丰富的专业公司进行整 个系统设计和系统施工。 v 从采暖方案设计到产品选型、从施工安装到售后服务，专业 公司都会派有专业人员的参与，他们会结合燃气炉的技术性能 参数有针对性地进行现场设计、管理。 这样做的好处： v 保证了系统的采暖效果或采暖系统寿命； v 避免了在使用中系统能耗过大、使用费用增加的现象； v 更重要的是避免出现上述问题后的不同供应商之间的互相推诿、 互相扯皮的现象。
燃气壁挂炉介绍(PPT)(1)
五、燃气炉与采暖系统配套的注意事项
1、独立采暖系统设计与燃气炉技术参数相匹配
1）、采暖系统的流量和管路阻力设计与燃气炉水泵流量 和扬程ห้องสมุดไป่ตู้匹配
v 系统设计时，特别要注意校核水泵的流量和扬程。 v 同一分水器上的分回路总数不宜超过8个，且同一分
水器各个回路管路长度应尽量相近，且不宜超过100米。 v 管路布置方式和布管间距要考虑房间热工特性及室内设
档风速调节。须置配风压开关的控制方 式，安全可靠性差，易堵塞老化，寿命 短，价格低，不能与比例阀形成一个燃 烧工况的有机体。
燃气壁挂炉介绍(PPT)(1)
风机布置方式的比较
引风式 1、余热对风机有损害 2、不完全燃烧对风机有腐蚀
鼓风式 1、能将不完全燃烧的垃圾带出去 2、余热及不完全燃烧造成的酸性物质 不会对风机造成损害
节能环保，节省社会资源; 使用自由、简便，舒适性强; 按实际耗热量付费; 型号齐全，可供选择的范围广; 安全可靠，操作简便; 安装简便、美观，节省占地; 分期投资，减轻房地产公司一次性投资压力
