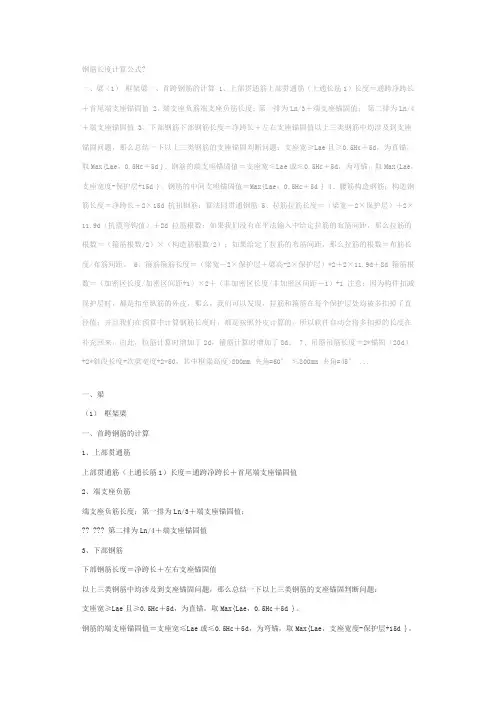

钢筋长度计算公式钢筋重量=钢筋长度*根数*理论重量(0.00617)

钢筋长度=净长+节点锚固+搭接+弯钩

(一级抗震)

基础层:筏板基础<=2000mm时,基础插筋长度=基础层层高-保护层+基础弯钩a+基础纵筋外露长度Hn/3+与上层钢筋搭接长度及搭接错开区(1/3搭接长度(lle),套丝错开区35d)

筏板基础>2000mm时,基础插筋长度=基础层层高/2-保护层+基础弯钩a+基础纵筋外露长度Hn/3+与上层钢筋搭接长度及搭接错开区(1/3搭接长度,套丝错开区35d)

地下室:柱纵筋长度=地下室层高-本层净高hn/3+首层楼层净高hn/3

+首层钢筋搭接长度

首层:柱纵筋长度=首层层高-首层净高hn/3+max(二层净高hn/6,500,柱截面边长尺寸(圆柱直径))+与二层层钢筋搭接长度

中间层:柱纵筋长度=二层层高-max(二层净高hn/6,500,柱截面边长尺寸(圆柱直径))+max(三层净高hn/6,500,柱截面边长尺寸(圆柱直径)+与三层钢筋搭接长度

顶层:角筋外侧钢筋长度=顶层层高-max(本层净高hn/6,

500,柱截面边长尺寸(圆柱直径))-梁高+1.5lae(锚固)

内侧钢筋长度=顶层层高-max(本层净高hn/6,500,柱截面边长尺寸(圆柱直径))-梁高+1.2lae(锚固)

Lae取值:当柱纵筋伸入梁内的直径长=lae时,则使用直锚:柱纵筋伸至柱顶后截断,锚固长度=梁高-保护层.

钢筋公式

上部通长筋:长度=净跨长+左支座锚固+右支座锚固

当hc-保护层(直锚长度)>=lae时,取max(lae,0.5hc+5d)当hc-保护层(直锚长度)

算法1:hc-保护层+15d,算法2:取0.4lae+15d

算法3:max(lae,hc-保护层+15d)

算法4:max(lae,0.4lae+15d)

左,右支座负筋

第一排长度:左,右支座锚固+净跨长/3

第二排长度:左,右支座锚固+净跨长/4

中间支座负筋

上排长度=2*净跨长/3+支座宽

下排长度=2*净跨长/4+支座宽(注:净跨长为左右较长的跨)架立钢筋长度=净跨-左负筋伸入长度-右负筋伸入长度+150*2

注:当贯通筋和架立筋同时存在时,搭接值取150mm

构造筋长度=净跨长+2*150

抗扭筋长度=净跨长+2*锚固长度

拉筋长度=梁宽-2*保护层+2*1.9d+max(10d,75mm)*2

根数=【(净跨长-50*2)/非加密间距*2+1】*排数

注:当梁宽<=350时,拉筋6mm,当梁宽>350时,拉筋8mm,拉筋间距为非加密间距*2,上下两排应错开设置

下部钢筋

下部通长钢筋长度=净跨长+左支座锚固+右支座锚固

下部不伸入支座钢筋长度=净跨长-0.1*2*净跨长

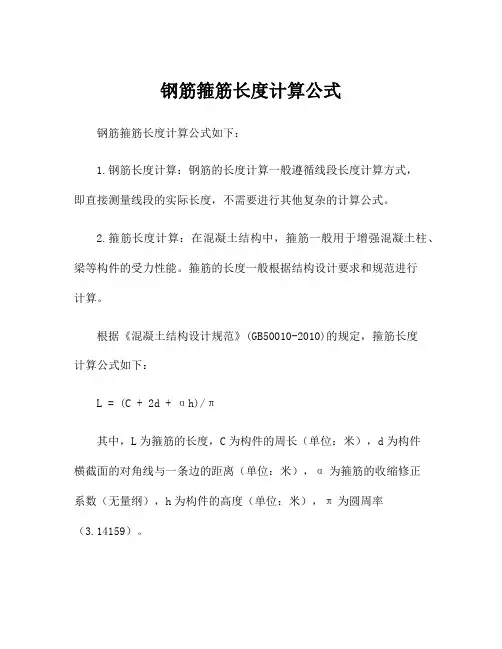

箍筋长度=(梁宽-2*保护层+梁高-2*保护层)*2+1.9d*2+max(10d,75mm)*2

根数=2*【(加密区长度-50)/加密区间距+1】+【(加密区长度-50)/加密区间距-1】

注:当结构为一级抗震时,加密区长度max(2*梁高,500)当结构为2至4级抗震时,加密区长度max(1.5*梁高,500)吊筋长度=2*锚固+2*斜段长度+次粱宽+2*50

斜段角度:高度主梁高>800 a为60度

主梁高<=800 a为45度

底筋长度=净长+max(支座宽/2,5d)+2*6.25d(一级钢)+搭接根数=(净长-2*50)/板间距+1

剪力墙钢筋计算

暗柱钢筋计算

纵筋长度计算:中间层长度=层高+1.2lae(绑扎)

长度=层高-500+500(套丝)

顶层绑扎长度=层高-500-板厚+lae

套丝长度=层高-500-板厚+lae

箍筋计算:(柱长+柱宽-4*保护层)*2+2*11.9d+8d

拉筋长度;墙厚-2*保护层+2d+1.9d*2+max(75,10d)*2

墙身水平钢筋(墙端为暗柱)

外侧钢筋=墙长-保护层;

外侧钢筋=墙长-保护层+0.65lae(不连续通过时)

内侧钢筋=墙长-保护层+15d

墙身水平钢筋(墙端为端柱)

外侧钢筋=墙长-保护层;内侧钢筋=墙长+锚固长度

墙身纵筋计算

基础插筋=弯折长度a+锚固长度+搭接长度1.2lae或非链接区500

中间层=层高+搭接长度1.2lae或非链接区500

顶层=层高-板厚+锚固

柱搭接率25%取1.2;50%取1.4

剪力墙搭接为>=1.2lae

Lae=r*Labe(r一二级抗震取1.15,三级取1.05)

柱搭接加密间距为5d(d为纵向受力钢筋直径)N是受扭筋的意思G是构造筋的意思

(N为lae,G为15d)
