迷宫密封原理
迷宫密封活塞压缩机
（气密和耐压曲轴箱）
（5）四列迷宫活塞压缩机
型号: 4K165-2G 流量: 2907m3/h 吸入压力: 0.0998MPaG 排出压力: 2.02MPaG 行程: 165.mm 转速: 740rpm 电机: 460kW
（气密曲轴箱）
（6）四列迷宫活塞压缩机
型号: 4D250-3E 流量: 3515m3/h 吸入压力: 0.12MPaG 排出压力: 2.15MPaG 行程: 250mm 转速: 494rpm 电机: 800kW
a.导向轴承位置 b.活塞杆的刚度与活塞结构 c.机组平衡性 d.运动部位的间隙
6. 国外研究现状
瑞士苏尔寿公司 D、E、K系列 日本制钢所 JSW
5
瑞士苏尔寿公司 D、E、K系列
国外生产迷宫活塞压缩机厂家以瑞士苏尔寿最早且最有名， 其主导产品有D、E、K三个系列，全部都是立式结构。D系列是双 作用气缸，属基本系列。E系列是单作用气缸，在特殊用途时（如 较高压力）做成级差式。D、E系列共用一个曲轴箱，即开式曲轴 箱系列。K系列是闭式曲轴箱，其曲轴箱是有压的。D、E系列或K 系列都以曲轴箱为基础件，用变型的方法通过更换气缸来满足不 同的需要。D系列共有23个品种，满足容量自20 m3/h~11000 m3/h， 压力达32 MPa范围内的要求。目前，瑞士苏尔寿公司生产的迷宫 活塞压缩机最大曲轴箱是六列，功率最大2000 kW，最大活塞力28 吨。
迷宫密封活塞压缩机
1. 基本介绍 2. 特点 3. 结构介绍 4. 业绩介绍分气体通过各个节流点从高压 侧流向低压侧，在通过每个节 流点时，气体再此将压力能转 化为动能，当气体进入齿槽中 后，由于容积的突然扩大，气 体速度急速下降（近乎于零）， 其一部分动能转化为热能，另 一部分转化为涡流能。经过连 续均布的节流和齿槽旋涡室的 重复作用，泄漏气体的压力降 低到低压侧压力，达到气密性 要求。
迷宫密封的形式及特点和用途
迷宫密封的形式及特点和用途一、密封的作用及分类离心式压缩机若要获得良好的运行效果必须在转子与定子间保留一定间隙以避免其间的摩擦磨损以及碰撞损坏等故障的发生同时由于间隙的存在自然会引起级间和轴端的泄漏现象泄漏不仅降低了压缩机的工作效率而且还将导致环境污染甚至着火爆炸等事故因此泄漏现象是不允许产生的密封就是保留转子与定子间有适当间隙的前提下避免压缩机级间和轴端泄漏的有效措施根据压缩机的工作温度压力和气体介质有无公害等条件则密封可选用不同的结构形式并通称它为密封装置.密封装置按结构特点可分为抽气式迷宫式浮环式机械式和螺旋式等5 种形式一般有毒易燃易爆气体应选用浮环式机械式螺旋式以及抽气式等密封装置如果气体无毒无害升压较低则可选用迷宫式密封装置二、迷宫密封装置的结构特点迷宫密封的型式有：直通形迷宫、复合直通形迷宫、参差形迷宫、阶梯形迷宫等四种。
图1a为直通形迷宫，结构简单，形状很像梳齿，密封有很大的直通效应。
图1b为复合直通形迷宫，是台阶和梳齿复合组成的,使密封性能有所改善，但加工复杂，直通效应减弱。
图1c为参差形迷宫，齿间有足够的距离，膨胀腔愈大，密封效果较好。
图1d为阶梯形迷宫，结构在径向尺寸上有所变化，适用于径向-轴向密封。
图1 迷宫密封的形式三迷宫密封的工作原理为说明迷宫密封装置的密封原理我们首先对气体在密封中的流动状态进行分析当气体流过密封齿与轴表面构成的间隙时气流受到了一次节流作用气流的压力和温度下降而流速增加经过间隙之后是两密封齿形成的较大空腔如图3-5 所示气体在这一空腔容积增加速度下降并形成旋涡流动产生一定的热能因此气体在这一空腔使温度又回到了节流之前气体每经过一次间隙和随后的较大空腔气流就受到一次节流和扩容作用随着气体流经间隙和空腔数量的增多以及间隙值的减小气体的流速和压降越来越大待压力降至近似背压时气体不再继续外流从而实现了气体的密封图2 迷宫密封的工作原理四如有侵权请联系告知删除，感谢你们的配合！。
迷宫油封原理

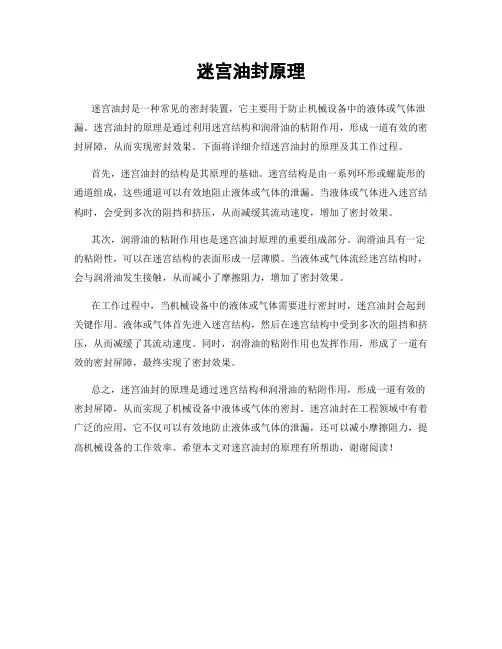

迷宫油封原理
迷宫油封是一种常见的密封装置，它主要用于防止机械设备中的液体或气体泄漏。
迷宫油封的原理是通过利用迷宫结构和润滑油的粘附作用，形成一道有效的密封屏障，从而实现密封效果。
下面将详细介绍迷宫油封的原理及其工作过程。
首先，迷宫油封的结构是其原理的基础。
迷宫结构是由一系列环形或螺旋形的通道组成，这些通道可以有效地阻止液体或气体的泄漏。
当液体或气体进入迷宫结构时，会受到多次的阻挡和挤压，从而减缓其流动速度，增加了密封效果。
其次，润滑油的粘附作用也是迷宫油封原理的重要组成部分。
润滑油具有一定的粘附性，可以在迷宫结构的表面形成一层薄膜。
当液体或气体流经迷宫结构时，会与润滑油发生接触，从而减小了摩擦阻力，增加了密封效果。
在工作过程中，当机械设备中的液体或气体需要进行密封时，迷宫油封会起到关键作用。
液体或气体首先进入迷宫结构，然后在迷宫结构中受到多次的阻挡和挤压，从而减缓了其流动速度。
同时，润滑油的粘附作用也发挥作用，形成了一道有效的密封屏障，最终实现了密封效果。
总之，迷宫油封的原理是通过迷宫结构和润滑油的粘附作用，形成一道有效的密封屏障，从而实现了机械设备中液体或气体的密封。
迷宫油封在工程领域中有着广泛的应用，它不仅可以有效地防止液体或气体的泄漏，还可以减小摩擦阻力，提高机械设备的工作效率。
希望本文对迷宫油封的原理有所帮助，谢谢阅读！。
迷宫密封原理
迷宫密封原理
迷宫密封原理是指在一个封闭的迷宫中，只有一条路径能够通向出口。
这意味着其他的路径要么是死胡同，要么会形成一个循环，最终无法通往出口。
该原理依赖于迷宫的设计和布局。
当一个迷宫被设计成没有重复路径或者交叉路径时，就可以保证只有一条路径通向出口。
这通常是通过设置墙壁和障碍物来实现的。
迷宫密封原理有助于解决迷宫问题。
当人们试图找到迷宫的出口时，他们可以依靠该原理来排除错误的路径，只沿着一条正确的路径前进。
这可以减少搜索和尝试的次数，提高找到出口的效率。
在构建迷宫游戏或解谜游戏时，迷宫密封原理也可以用来增加游戏的挑战性和刺激性。
玩家需要学会观察和推理，通过迷宫的布局和原理来解决难题。
迷宫密封的工作原理
迷宫密封的工作原理
迷宫密封是一种利用墙壁构建的复杂而又有趣的空间结构，其工作原理主要是通过墙壁来包裹住整个空间以便创造出隔离或者封闭的状态。
迷宫密封的工作原理可以分为三个主要部分：防止隔离、保护封闭和设置路径。
首先，防止隔离是迷宫密封的主要功能之一。
当墙壁构建时，会将空间内的不同物体和区域隔开，从而防止独立的物体或者区域被彼此打扰或者污染。
墙壁的构建也可以帮助限制不好的气味从一个地方进入另一个地方、阻止外界空气中的灰尘进入空间、防止有害物质进入空间，从而保护空间内部的物体或者区域。
其次，保护封闭是迷宫密封的另一个重要功能。
墙壁的构建可以将空间封闭起来，使得空间内的物体和区域得到最大的保护，避免外界的干扰和破坏。
此外，墙壁的构建也可以帮助维护空间内部的稳定性，使得空间内部的物体和区域可以得到最大的保护。
最后，设置路径是迷宫密封的另一个功能。
墙壁的构建可以帮助建立一条有效的路径，使人们可以快速、有序地进出空间，而不会迷失方向或走错路。
此外，墙壁的构建也可以帮助人们更加有效地利用空间，使得空间内的活动可以更加有效地进行。
总的来说，迷宫密封的工作原理主要是通过墙壁来包裹住空间，从而防止隔离、保护封闭和设置路径，使得空间内的物体和区域得到最大的保护，并可以更加有效地利用空间。
在现代社会，迷宫密封的应用越来越广泛，已经成为新型的建筑设计和建筑装饰的重要一部分。
曲轴迷宫环密封原理
曲轴迷宫环密封原理曲轴迷宫环密封原理是指利用一种特殊的设计结构，保护曲轴工作区域不受外部污染的原理。
曲轴是发动机中非常重要的部件，它负责将活塞运动转化为输出动力，并通过连接杆带动其他部件工作。
曲轴的正常工作对发动机性能至关重要，所以确保曲轴工作环境的清洁和密封是非常重要的。
首先，曲轴迷宫环密封采用了环状结构的密封件。
这个环形结构密封件围绕曲轴进行了包覆，形成了一个迷宫般的结构。
迷宫环的设计使得油润滑剂只能在曲轴表面周围的一层空间内流动，而不能进入到曲轴的工作区域。
这种设计可有效防止油润滑剂的泄漏，使得曲轴的工作环境保持清洁。
其次，曲轴迷宫环密封通过在迷宫环内部设置装置，进一步增强了密封效果。
这些装置通常是一些小型橡胶垫片或金属片，它们被精确地安装在迷宫环的缝隙中。
当曲轴旋转时，这些装置会通过自身弹性收缩或变形，填补迷宫环缝隙，从而阻止油润滑剂的泄漏。
同时，这些装置还能够承受一定的工作压力，保证密封的有效性。
另外，曲轴迷宫环密封还必须具备一定的耐磨性和耐高温性。
由于曲轴在高速旋转和高温环境下工作，密封件需要具备良好的耐久性。
一般情况下，密封件会采用高耐磨和耐高温的材料，例如石墨、聚四氟乙烯等。
这些材料不仅具备良好的密封性能，还能够长时间承受高速旋转和高温条件下的工作，使密封效果持久稳定。
总的来说，曲轴迷宫环密封原理通过环状结构密封件、内部装置以及耐磨、耐高温材料的选择，实现了对曲轴工作区域的有效密封。
这种设计不仅能够保护曲轴的正常工作，延长其使用寿命，还能够提高发动机的性能和可靠性。
在实际应用中，曲轴迷宫环密封原理为工程师提供了重要的指导，可以根据不同的使用条件和需求进行合理的设计选型，以实现更好的曲轴密封效果。
迷宫密封机械密封原理
迷宫密封机械密封原理1. 引言迷宫密封机械密封是一种用于防止流体或气体泄漏的装置，常用于旋转轴的密封。
它可以在高速、高温、高压等恶劣工况下有效地防止泄漏，并保证设备的正常运行。
本文将详细介绍迷宫密封机械密封的基本原理和工作过程。
2. 机械密封的基本原理机械密封是通过两个相对运动的平面或曲面之间的互相接触来实现密封效果的。
迷宫密封是一种特殊形式的机械密封，它由多个环形障碍物组成，使流体无法直接穿过，从而达到防止泄漏的目的。
3. 迷宫密封结构迷宫密封由两个主要部分组成：固定环和旋转环。
固定环安装在设备壳体上，不随轴的旋转而移动；旋转环安装在轴上，并随轴一起旋转。
固定环上有若干个形状各异、相互平行的障碍物，形成一个迷宫。
旋转环上也有相应数量的障碍物，与固定环的障碍物相互咬合。
当轴旋转时，流体或气体只能沿着迷宫的路径流动，无法通过障碍物之间的缝隙泄漏出来。
4. 工作原理当轴不旋转时，迷宫密封处于静止状态，两个环之间的接触面积较大，可以防止流体或气体泄漏。
当轴旋转时，由于摩擦力和惯性力的作用，旋转环会沿着轴向移动一小段距离。
在这个过程中，固定环和旋转环之间的接触面积会减小。
同时，由于迷宫中障碍物之间形成了一个复杂的通道，流体或气体只能顺着这个通道流动，并且需要克服较大的阻力。
这样就有效地防止了泄漏。
5. 密封效果迷宫密封具有良好的密封效果和耐磨性能。
其密封效果取决于以下几个因素：5.1 接触压力迷宫密封的接触面积较小，因此需要较高的接触压力来保证密封效果。
通常采用弹簧或液体压力来提供足够的接触压力。
5.2 材料选择迷宫密封所使用的材料必须具有良好的耐磨性和耐腐蚀性。
常用的材料包括硬质合金、陶瓷和聚四氟乙烯等。
5.3 润滑剂为了减小摩擦阻力和磨损，迷宫密封通常需要添加润滑剂。
润滑剂可以在固定环和旋转环之间形成一层薄膜，减少直接接触，从而降低摩擦和磨损。
6. 应用领域迷宫密封广泛应用于各种旋转设备中，如离心泵、搅拌机、压缩机等。
迷宫密封原理
迷宫密封原理
迷宫密封原理是指在设计和构建迷宫时，确保迷宫内部与外部环境相互隔离，以避免未经许可的进入或逃脱。
迷宫密封原理的目的是保护迷宫的安全性和难度，确保只有经过授权或具备相应资格的人才能够进入迷宫或走出迷宫。
为了实现这一原理，通常采取以下措施：
1. 设计迷宫的周围要设置固定的边界墙或栅栏，以防止未经许可的人员进入迷宫。
这些边界物理结构应具有足够的高度和强度，以防止人们越过或破坏。
2. 在迷宫的入口处设置门禁系统或相关控制设施，以确保只有具备相应权限的人员才能进入。
这些控制设施可以是电子的，例如ID卡、指纹识别或密码锁等，也可以是人工的，例如保安或管理员验证。
3. 在迷宫内部设置监控系统或巡逻人员，以监视并确保迷宫内没有未经授权的人员进入或离开。
监控系统可以包括闭路电视摄像头、红外感应器等，巡逻人员可以定期巡视整个迷宫，确保安全性。
4. 定期进行安全检查和维护，确保迷宫周围的边界墙或栅栏、门禁系统、监控系统等设施的正常工作。
如果发现任何问题或漏洞，及时采取修复措施，以保持密封的状态。
通过以上措施，迷宫可以达到较高的安全性和难度，确保只有
经过授权或具备相应资格的人才能够进入或离开迷宫。
迷宫密封原理的实施对于迷宫的游戏性和挑战性有着重要的作用，同时也保证了迷宫的安全性和可控性。
迷宫油封原理
迷宫油封原理迷宫油封是一种常见的密封结构，广泛应用于液压系统和机械设备中，其原理是利用迷宫结构和油封的摩擦阻力来实现密封效果。
迷宫油封的工作原理相对简单，但在实际应用中具有重要的意义。
下面将对迷宫油封的原理进行详细介绍。
首先，迷宫油封的结构是由迷宫环和密封唇组成的。
迷宫环通常是金属材料制成，其表面有一定的精密度，可以保证与密封唇的接触表面平整度。
密封唇是由橡胶或其他弹性材料制成，具有一定的弹性和耐磨性。
当液压系统或机械设备工作时，液压油或润滑油会通过迷宫环和密封唇之间的间隙，形成一层油膜，从而实现密封效果。
其次，迷宫油封的原理是利用摩擦阻力来实现密封。
当液压油或润滑油通过迷宫环和密封唇之间的间隙时，由于迷宫环和密封唇的表面精密度和材料特性，会产生摩擦力，从而阻止液压油或润滑油的外泄。
同时，迷宫油封的密封唇具有一定的弹性，可以适应工作时的轴向位移和径向位移，保证密封效果的稳定性。
再次，迷宫油封的原理还涉及到润滑作用。
由于迷宫油封内部形成了一层油膜，可以在一定程度上减少摩擦和磨损，延长密封件的使用寿命。
同时，迷宫油封的结构设计合理，可以有效防止外部污染物和水分的侵入，保护液压系统和机械设备的正常工作。
最后，迷宫油封的原理在实际应用中具有广泛的适用性。
无论是在液压系统中的油缸、液压泵、阀门等部件，还是在机械设备中的轴承、传动装置等部件，迷宫油封都发挥着重要的密封作用。
同时，迷宫油封的原理也在不断地得到改进和完善，以适应不同工况和环境的需求。
综上所述，迷宫油封的原理是利用迷宫结构和油封的摩擦阻力来实现密封效果。
其结构简单，原理清晰，应用广泛，具有重要的意义。
在实际应用中，需要合理选择迷宫油封的材料、结构和安装方式，以确保其密封效果和使用寿命。
希望本文对迷宫油封的原理有所帮助，谢谢阅读！。
迷宫密封机械密封原理
迷宫密封机械密封原理
迷宫密封机械密封原理是指通过机械装置实现迷宫的密封功能。
迷宫通常由迷宫墙体和迷宫通道组成，而迷宫密封则是指将迷宫的通道封闭起来，使之不再通行。
迷宫密封机械密封的原理可以分为以下几个步骤：
1. 密封门：迷宫的通道通常都有入口和出口，为了实现密封，首先需要在入口和出口处设置密封门。
密封门可以是实心的门板、活动的门闩或者其他形式的机械装置。
2. 控制装置：为了控制密封门的开启和关闭，需要设置一个控制装置。
控制装置可以是手动操作的开关、电动装置或者其他自动化的装置。
3. 密封材料：为了实现密封效果，需要在密封门和迷宫墙体之间添加一种密封材料。
密封材料可以是橡胶垫片、密封胶等。
密封材料的选择需要具有良好的弹性和密封性能。
4. 开启和关闭：当需要密封迷宫时，控制装置可以将密封门关闭，密封材料与迷宫墙体之间形成紧密的密封。
当需要通行时，控制装置可以将密封门打开，使通道恢复通行状态。
通过以上原理实现的迷宫密封机械密封可以有效地控制迷宫的通行，并避免不必要的人员进入。
同时，密封材料的选择和密封门的设计也需要考虑使用寿命、密封性能、耐磨性等因素，以确保密封的可靠性和持久性。
迷宫密封课件
迷宫密封的稳定性和可靠性对于 旋转机械的性能和寿命具有重要 影响，是保证机械正常运行的关
键因素之一。
迷宫密封具有多种优点，如结构 简单、维护方便、成本低廉等， 因此在许多领域得到了广泛应用
。
未来发展方向与展望
随着技术的不断进步和应用需求的不断提高，迷宫密封的发展方向将更 加多元化和个性化。
在设计时，应考虑压力对密封件的影响，并采取相应的措施来提高其耐压性能。
耐温性能
迷宫密封的耐温性能取决于其材料的热稳定性和工作温度。一般来说，其能够承受的温度范围较广，可以在高温或低温环境 下工作。
在高温环境下，密封材料可能会发生热变形或热氧化，导致密封性能下降。因此，在高温环境下使用时，应选择合适的材料 和采取相应的冷却措施。
由于其非接触式的特点，迷宫密封具 有较长的使用寿命和较低的维护成本 ，因此在许多工业设备中被广泛应用 。
02
迷宫密封的设计与制造
设计原则与标准
1 2
遵循行业标准和规范
根据不同行业和设备用途，遵循相应的国家和国 际标准，如ISO、API等。
考虑密封性能要求
根据设备的工作压力、温度和介质特性，选择合 适的密封材料和结构，以满足密封性能要求。
耐磨性能
迷宫密封的耐磨性能取决于其材料的 硬度和表面光洁度。一般来说，其具 有较强的耐磨能力，能够承受较大的 摩擦力。
VS
在摩擦过程中，密封材料可能会发生 磨损或疲劳，导致密封性能下降。因 此，在使用过程中，应定期检查和维 护密封件，保持其良好的工作状态。
寿命与维护
迷宫密封的使用寿命取决于其材料、工况条 件和制造精度等因素。一般来说，其使用寿 命较长，能够满足大多数设备的需求。
材料质量检测
什么是迷宫密封
迷宫密封是在转轴周围设若干个依次排列的环行密封齿，齿与齿之间形成一系列截流间隙与膨胀空腔，被密封介质在通过曲折迷宫的间隙时产生节流效应而达到阻漏的目的。
由于迷宫密封的转子和机壳间存在间隙，无固体接触，毋须润滑，并允许有热膨胀，适应高温、高压、高转速频率的场合，这种密封形式被广泛用于汽轮机、燃汽轮机、压缩机、鼓风机的轴端和的级间的密封，其他的动密封的前置密封。
一、迷宫密封的密封机理流体通过迷宫产生阻力并使其流量减少的机能称为“迷宫效应”。
对液体，有流体力学效应，其中包括水力磨阻效应、流束收缩效应;对气体，还有热力学效应，即气体在迷宫中因压缩或者膨胀而产生的热转换;此外，还有“透气效应”等。
而迷宫效应则是这些效应的综合反应，所以说，迷宫密封机理是很复杂的。
1、摩阻效：泄露液流在迷宫中流动时，因液体粘性而产生的摩擦，使流速减慢流量(泄露量)减少。
简单说来，流体沿流道的沿程摩擦和局部磨阻构成了磨阻效应，前者与通道的长度和截面形状有关，后者与迷宫的弯曲数和几何形状有关。
一般是：当流道长、拐弯急、齿顶尖时，阻力大，压差损失显著，泄露量减小。
2、流束收缩效应：由于流体通过迷宫缝口，会因惯性的影响而产生收缩，流束的截面减少。
设孔口面积为A，则收缩后的流束最小面积为Cc A,此处Cc是收缩系数。
同时，气体通过孔后的速度也有变化，设在理想状态下的流速为u1，实际流速度比u1小，令Cd为速度系数，则实际流速度u1为u1=Cdu1 于是，通过孔口的流量将等于q=CcCdAu1式中Cc·Cd=a(流量系数)。
迷宫缝口的流量迷宫缝口的流量系数，与间隙的形状，齿顶的形状和壁面的粗糙度有关。
对非压缩性流体，还与需诺数有关;对压缩性流体，还于压力比和马赫数有关。
同时，对缝口前的流动状态也有影响。
因此在复杂型式的迷宫只，不能把一个缝口的流量系数当作所有缝口的流量系数。
根据试验，第一级的流量系数小一些，第二级以后的缝口流量系数大一些，一般流量系数常取1。
迷宫密封的结构型式磨阻效应
4、直通型迷宫的特性
由于在轴表面加工沟槽或各种形状的齿要比孔内加工容易，因此常把孔加工成光滑面，与带槽或带齿的轴组成迷宫，这就是直通型迷宫，因制作方便，所以直通型迷宫应用最广。但是，直通型迷宫存在着透气现象，其泄露量大于理想迷宫的泄露量。
（1）迷宫特性的影响因素：
1) 齿的影响。根据国外所进行的试验得出：齿距一定时，齿数越多，泄露量越少。齿距改变时，齿距越大，泄露量会急剧下降，同时还可以减少透气现象的影响。
5、迷宫式气体密封的间隙
除特殊情况外，一般气轮机、燃气轮机等叶轮机械都采用迷宫式气体密封。其径向间隙应根据以下因素选取：轴承间隙，制造公差与装配误差，部件的变形（如铸件收缩和失圆），转子的挠度，以及通过临界旋转频率时的振幅，热膨胀以及由此引起的变形等。在多种情况下，热膨胀的影响最突出。因此，对启动与停车时单个部件尺寸的变化，以及部件的相对位移必须预先估算。可用静态和动态有限元算法出随时间变化的热膨胀规律，由此可了解哪些是临界条件，间隙实际上应当多大尺寸。
3、理想迷宫的泄露计算
给定下列几个条件：
1) 泄露气体是理想气体，不考虑焦尔-汤姆逊效应，即气体的焓只与温度有关；
2) 假设迷宫是连续的多缝口组成的一个系列，两缝口之间的膨胀室足够大；
3) 通过缝口的流动作绝热循环膨胀，在这里引用一个流量系数α；
4) 通过缝口之后的流动速度能量在膨胀室内因受等压支配而完全作恒温恢复，所以在每一个缝口之前的速度渐近为0，即不发生透气现象。
由于流体通过迷宫缝口，会因惯性的影响而产生收缩，流束的截面减小。设孔口面积为A，则收缩后的流束最小面积为 Cc A，此处 Cc 是收缩系数。同时，气体通过孔口后的速度也有变化，设在理想状态下的流速为u1，实际流速比u1小，令Cd为速度系数，则实际流速u1为u1= Cd u1于是，通过孔口的流量将等于q=CcCdA u1式中Cc·Cd=α（流量系数）。迷宫缝口的流量系数，与间隙的形状，齿顶的形状和壁面的粗糙度有关。对非压缩性流体，还与雷诺数有关；对压缩性流体，还于压力比和马赫数有关。同时，对缝口前的流动状态也有影响。因此在复杂型式的迷宫只，不能把一个缝口的流量系数当作所有缝口的流量系数。根据试验，第一级的流量系数小一些，第二级以后的缝口流量系数大一些，一般流量系数常取1。但是尖齿的流量系数比1小，约在0.7左右，圆齿的流量系数接近于1，通常取α=1，计算的泄露量是偏大。
氧泵迷宫密封工作原理
氧泵迷宫密封工作原理
氧泵迷宫密封工作原理是通过使用迷宫结构来实现氧泵的密封。
迷宫结构通常由多个隔板和通道组成，这些隔板和通道构成了迷宫的路径。
当氧泵开始工作时，氧气从氧气源流入迷宫的入口，并经过迷宫中的通道进行气体流动。
由于迷宫的设计，气体只能通过预先设定的路径在迷宫中循环流动，而不能逃逸到其他区域。
这种设计确保了气体的封闭性。
在迷宫的出口处，有一个气体收集装置，用于收集流经迷宫的气体。
一旦气体达到一定压力或浓度，它会被收集起来并导出。
迷宫的密封性主要基于以下原理：
1. 迷宫结构的设计使气体通过特定的路径流动，而不能随意蔓延到其他区域。
2. 迷宫的通道和隔板之间没有缝隙或间隙，从而阻止气体逃逸。
3. 提供足够的气体流通空间，以确保气体可以自由地流动，同时不会造成气体泄漏。
4. 气体在迷宫中的流动速度和压力的控制，以保持气体在迷宫中封闭循环。
综上所述，氧泵迷宫密封工作原理是通过使用迷宫结构来限制气体的流动，并确保气体在迷宫中封闭循环，从而实现氧泵的密封。
迷宫密封
精选课件
6
精选课件
7
精选课件
8
迷宫密封的基本结构与工作原理
迷宫密封是在转轴周围设若干个依次排列 的环行密封齿，齿与齿之间形成一系列的 节流间隙与膨胀空腔，被密封介质在通过 曲折迷宫的间隙时产生节流效应而达到阻 漏的目的。
精选课件
9
精选课件
10
精选课件
11
五、特点
迷宫密封有如下特点：
(1)迷宫密封是非接触密封，无固相摩擦，不需 润滑，适用于高温、高压、高速和大尺寸密封条 件。
(2)迷宫密封工作可靠，功耗少，维护简便，寿 命长。
(3)迷宫密封漏泄量较大。如增加迷宫级数，采 取抽气辅助密封手段，可把漏泄量减小，但要做 到完全不漏是困难的。
精选课件
12
六、结构型式
精选课件
13Leabharlann 常见迷宫密封的结构形式：（a）直通型 （b）复合直通型 （c）错列型 （d）阶梯型 （e）斜齿阶梯型 （f）蜂窝与直通 组合式 （g）承磨密封
够的距离，使膨胀腔室足够大。为此还可采用参差形迷宫结构。
精选课件
2
理想的迷宫流道：
在间隙入口处气体状态为P0、T0和速度为0，气体 越接近入口，气流越加收缩和加速，在间隙最小处的后 面不远处，气流获得最大的速度；当进入空腔，流束界 面突然扩大，并在空腔内形成强烈的漩涡。
精选课件
3
从能量观点看：
在间隙前后，气流的压力 能转变为动能。 • 到空腔后，一小部分动 能又转变为压力能。 • 强烈的漩涡，大部分动 能转变为热能而耗损。
——范诺曲线。
精选课件
5
在实际迷宫中，除了热力学效应、流体收缩效应和摩阻 效应外，还应考虑越载效应（直通）。
迷宫密封的密封机理
迷宫密封的密封机理迷宫密封是在转轴周围设若干个依次排列的环行密封齿，齿与齿之间形成一系列截流间隙与膨胀空腔，被密封介质在通过曲折迷宫的间隙时产生节流效应而达到阻漏的目的。
由于迷宫密封的转子和机壳间存在间隙，无固体接触，毋须润滑，并允许有热膨胀，适应高温、高压、高转速频率的场合，这种密封形式被广泛用于汽轮机、燃汽轮机、压缩机、鼓风机的轴端和的级间的密封，其他的动密封的前置密封。
1 迷宫密封的密封机理流体通过迷宫产生阻力并使其流量减少的机能称为“迷宫效应”。
对液体，有流体力学效应，其中包括水力磨阻效应、流束收缩效应；对气体，还有热力学效应，即气体在迷宫中因压缩或者膨胀而产生的热转换；此外，还有“透气效应”等。
而迷宫效应则是这些效应的综合反应，所以说，迷宫密封机理是很复杂的。
1.1 摩阻效应泄露液流在迷宫中流动时，因液体粘性而产生的摩擦，使流速减慢流量（泄露量）减少。
简单说来，流体沿流道的沿程摩擦和局部磨阻构成了磨阻效应，前者与通道的长度和截面形状有关，后者与迷宫的弯曲数和几何形状有关。
一般是：当流道长、拐弯急、齿顶尖时，阻力大，压差损失显著，泄露量减小。
1.2 流束收缩效应由于流体通过迷宫缝口，会因惯性的影响而产生收缩，流束的截面减小。
设孔口面积为A，则收缩后的流束最小面积为Cc A，此处Cc 是收缩系数。
同时，气体通过孔口后的速度也有变化，设在理想状态下的流速为u1，实际流速比u1小，令Cd为速度系数，则实际流速u1为u1= Cd u1于是，通过孔口的流量将等于q=CcCdA u1式中Cc•Cd=α（流量系数）。
迷宫缝口的流量系数，与间隙的形状，齿顶的形状和壁面的粗糙度有关。
对非压缩性流体，还与雷诺数有关；对压缩性流体，还于压力比和马赫数有关。
同时，对缝口前的流动状态也有影响。
因此在复杂型式的迷宫只，不能把一个缝口的流量系数当作所有缝口的流量系数。
根据试验，第一级的流量系数小一些，第二级以后的缝口流量系数大一些，一般流量系数常取1。
迷宫密封原理
迷宫密封原理Document serial number【LGGKGB-LGG98YT-LGGT8CB-LGUT-迷宫式密封是在密封腔和旋转轴之间，由一组密封齿片形成一系列有规则的节流间隙和膨胀空腔，通过介质的粘性摩擦以及能量的转化产生逐级节流效应，从而实现密封。
前几天我们刚学了，呵呵复制过来让大家看看：为了说明迷宫密封装置的密封原理，我们首先对气体在密封中的流动状态进行分析，当气体流过密封齿与轴表面构成的间隙时，气流受到了一次节流作用，气流的压力和温度下降，而流速增加。
气流经过间隙之后，是两密封齿形成的较大空腔。
气体在空腔内容积突然增加，形成很强的旋涡，在容积比间隙容积大很多的空腔中气流速度几乎等于零，动能由于旋涡全部变为热量，加热气体本身，因此，气体在这一空腔内，温度又回到了节流之前，但压力却回升很少，可认为保持流经缝隙时压力。
气体每经过一次间隙和随后的较大空腔，气流就受到一次节流和扩容作用，由于旋涡损失了能量，气体压力不断下降，比容及流速均增大。
气流经过密封齿后，其压力由p1降至p2，随着压力降低，气体泄漏减小。
由上述过程可知，迷宫密封是利用增大局部损失以消耗其能量的方法来阻止气流向外泄漏，因此，它属于流阻形非接触动密封。
从上述分析可以看出，密封间隙越小，密封齿数越多，其密封效果就会越好，然而，密封齿数增加到一定数目后，效果提高并不明显，因此，密封齿数不宜过多，叶轮前后的级间密封，一般只设3~6齿，轴端密封设6~35齿。
齿顶间隙太大，密封效果较差，若间隙太小，在转子振动或稍有弯曲时又会引起转子与密封齿间的摩擦，所以齿顶间隙也要适宜。
迷宫式密封的工作原理为了说明迷宫密封装置的密封原理，我们首先对气体在密封中的流动状态进行分析，当气体流过密封齿与轴表面构成的间隙时，气流受到了一次节流作用，气流的压力和温度下降，而流速增加。
气流经过间隙之后，是两密封齿形成的较大空腔。
气体在空腔内容积突然增加，形成很强的旋涡，在容积比间隙容积大很多的空腔中气流速度几乎等于零，动能由于旋涡全部变为热量，加热气体本身，因此，气体在这一空腔内，温度又回到了节流之前，但压力却回升很少，可认为保持流经缝隙时压力。
迷宫密封工作原理
迷宫密封工作原理今天咱们来唠唠迷宫密封这个超有趣的玩意儿。
你看啊，迷宫密封就像是一个超级神秘的小迷宫，不过这个迷宫可不是用来让人玩的哦。
想象一下，在一些机器设备里，有很多地方需要把一些东西密封起来，就像把小秘密藏起来一样。
迷宫密封就承担了这个重要的任务。
迷宫密封主要是由好多好多的密封齿和密封腔组成的。
这些密封齿就像一个个小小的卫士，整整齐齐地排列着。
当有气体或者液体想要偷偷跑出去或者跑进来的时候，就会被这些小卫士给拦住。
比如说有一股气体，它就像一个调皮的小捣蛋鬼，朝着密封的地方冲过来。
它刚碰到第一个密封齿的时候，就像撞在了一堵小墙上，这时候气体就会改变方向，向旁边跑去。
可是旁边呢，又有其他的密封齿在等着它呢。
这个气体啊，就只能在这些密封齿之间的小缝隙里拐来拐去。
就像我们在迷宫里找不到出口一样，它也很难找到一条能顺利通过的路。
而且啊，每经过一个密封齿，这个气体的压力就会降低一点。
这就好比这个小捣蛋鬼在迷宫里跑着跑着就没力气了。
为啥会压力降低呢？这是因为气体在经过密封齿的时候，会发生膨胀和收缩。
就像我们吹气球，吹得太大了突然松一点口，气球里的气就会冲出去，这时候气球里的压力就变小了。
气体在迷宫密封里也是这样，每拐一个弯，就会消耗一点自己的能量，压力也就越来越小啦。
液体呢，也是类似的情况。
液体就像一个小滑头，但是在迷宫密封这个大迷宫里，它也得乖乖听话。
液体在这些密封齿之间流来流去的时候，也会因为不断地改变方向，和密封齿发生碰撞，能量就被消耗掉了。
而且啊，迷宫密封里的密封齿和密封腔的形状设计得特别巧妙。
有些密封齿可能是弯弯的，就像小月牙一样，有些密封腔可能是圆圆的，就像小山洞。
这些形状组合在一起，就更让那些想要偷偷溜走的气体或者液体摸不着头脑了。
你知道吗？迷宫密封还有一个很厉害的地方呢。
它在工作的时候，虽然一直在和那些想要跑出去或者跑进来的东西做斗争，但是它自己却不怎么需要额外的能量。
就像一个很自律的小卫士，自己就能坚守岗位。
迷宫密封课件
质量控制
严格控制制造工艺参数
确保每个环节的工艺参数都符合要求，避免因参数波动导致质量 不稳定。
定期进行质量检查
对生产出的密封件进行抽查，确保其质量符合标准。
建立质量追溯体系
对每个密封件进行编号，记录其制造过程和检测数据，以便对质量 问题进行追溯和分析。
05
迷宫密封的性能测试与 评估
测试标准
泄漏率
热力学仿真
模拟密封元件在不同温度 下的热膨胀和热传导，分 析温度对密封性能的影响 。
有限元分析
利用有限元分析软件，对 密封元件进行应力、应变 分析，优化密封结构。
04
迷宫密封的制造与检测
制造工艺
材料选择
选择耐高温、耐腐蚀、高强度的 材料，如不锈钢、铜等，以确保
密封性能和使用寿命。
精密加工
采用高精度的数控机床进行加工 ，确保每个密封件的尺寸和形状
测试迷宫密封在不同压力、温 度和转速下的气体或液体泄漏
率，以评估其密封性能。
摩擦力
测量迷宫密封在旋转或往复运 动中的摩擦力，以评估其对机 械效率的影响。
耐久性
通过长时间运行或反复启闭测 试，评估迷宫密封的耐用程度 和使用寿命。
环境适应性
测试迷宫密封在不同温度、湿 度、压力和介质条件下的性能 表现，以评估其在各种环境下
它通常由静止的迷宫槽和与之相配合 的旋转轴组成，通过在旋转轴上设置 多个曲折的通道，使介质在通道中流 动时产生阻力，从而达到密封效果。
迷宫密封的工作原理
当旋转轴转动时，介质被带入曲折的通道中，由于通道的弯曲和狭窄，产生摩擦 和碰撞，使介质的速度逐渐减小，同时产生一定的背压，阻止介质的外泄。
由于迷宫密封采用非接触式设计，因此具有较低的摩擦力和磨损，能够适应高速 、高温和高压等恶劣工况。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
迷宫式密封是在密封腔和旋转轴之间，由一组密封齿片形成一系列有规则的节流间隙和膨胀空腔，通过介质的粘性摩擦以及能量的转化产生逐级节流效应，从而实现密封。
前几天我们刚学了，呵呵复制过来让大家看看：
为了说明迷宫密封装置的密封原理，我们首先对气体在密封中的流动状态进行分析，当气体流过密封齿与轴表面构成的间隙时，气流受到了一次节流作用，气流的压力和温度下降，而流速增加。
气流经过间隙之后，是两密封齿形成的较大空腔。
气体在空腔内容积突然增加，形成很强的旋涡，在容积比间隙容积大很多的空腔中气流速度几乎等于零，动能由于旋涡全部变为热量，加热气体本身，因此，气体在这一空腔内，温度又回到了节流之前，但压力却回升很少，可认为保持流经缝隙时压力。
气体每经过一次间隙和随后的较大空腔，气流就受到一次节流和扩容作用，由于旋涡损失了能量，气体压力不断下降，比容及流速均增大。
气流经过密封齿后，其压力由p1降至p2，随着压力降低，气体泄漏减小。
由上述过程可知，迷宫密封是利用增大局部损失以消耗其能量的方法来阻止气流向外泄漏，因此，它属于流阻形非接触动密封。
从上述分析可以看出，密封间隙越小，密封齿数越多，其密封效果就会越好，然而，密封齿数增加到一定数目后，效果提高并不明显，因此，密封齿数不宜过多，叶轮前后的级间密封，一般只设3~6齿，轴端密封设6~35齿。
齿顶间隙太大，密封效果较差，若间隙太小，在转子振动或稍有弯曲时又会引起转子与密封齿间的摩擦，所以齿顶间隙也要适宜。
迷宫式密封的工作原理
为了说明迷宫密封装置的密封原理，我们首先对气体在密封中的流动状态进行分析，当气体流过密封齿与轴表面构成的间隙时，气流受到了一次节流作用，气流的压力和温度下降，而流速增加。
气流经过间隙之后，是两密封齿形成的较大空腔。
气体在空腔内容积突然增加，形成很强的旋涡，在容积比间隙容积大很多的空腔中气流速度几乎等于零，动能由于旋涡全部变为热量，加热气体本身，因此，气体在这一空腔内，温度又回到了节流之前，
但压力却回升很少，可认为保持流经缝隙时压力。
气体每经过一次间隙和随后的较大空腔，气流就受到一次节流和扩容作用，由于旋涡损失了能量，气体压力不断下降，比容及流速均增大。
气流经过密封齿后，其压力由p1降至p2，随着压力降低，气体泄漏减小。
由上述过程可知，迷宫密封是利用增大局部损失以消耗其能量的方法来阻止气流向外泄漏，因此，它属于流阻形非接触动密封。
从上述分析可以看出，密封间隙越小，密封齿数越多，其密封效果就会越好，然而，密封齿数增加到一定数目后，效果提高并不明显，因此，密封齿数不宜过多，叶轮前后的级间密封，一般只设3~6齿，轴端密封设6~35齿。
齿顶间隙太大，密封效果较差，若间隙太小，在转子振动或稍有弯曲时又会引起转子与密封齿间的摩擦，所以齿顶间隙也要适宜。
迷宫式密封的结构特点
迷宫密封是离心式压缩机级间和轴端最基本的密封形式，根据结构特点的不同，可分为平滑式、曲折式、阶梯式及蜂窝式等四种类型。
一、平滑式迷宫密封
平滑式迷宫密封有整体和镶片两种结构，它结构简单，便于制造，但密封效果较差。
二、曲折式迷宫密封
曲折式迷宫密封也分整体和镶片两种结构，这种迷宫密封的结构特点，是密封齿的伸出高度不一样，而且高低齿相间排列，与之相配的轴表面，是特制的凹凸沟槽，这种高低齿与凹凸槽相配合的结构，使平滑的密封间隙变成了曲折式，因此，增加了流动阻力，提高了密封效能。
但只能用在有水平剖分面的缸体或隔板中，并且密封体也要作成水平剖分型。
三、阶梯式迷宫密封
阶梯式迷宫密封从结构上分析它类似于平滑式迷宫密封，而密封效果却与曲折式迷宫密封近似，常用于叶轮盖板和平衡盘处。
四、蜂窝式迷宫密封
蜂窝式迷宫密封的密封齿片焊成蜂窝状，以形成复杂形状的膨胀室，它的密封性能优于
一般密封形式，适用于压力差较大的场合，如离心式压缩机的平衡盘密封。
蜂窝式迷宫密封制造工艺复杂，密封片强度高，密封效果较好。
