液压绞吸式挖泥船详细技术参数
绞吸式挖泥船要点
、工程概况本工程的水下清淤工程采用200m 3绞吸式挖泥船进行挖泥，挖泥量为406901立方米。
清淤疏浚时，为保证开挖边坡稳定，挖深的边坡按设计要求控制。
工艺流程工艺流程图三、排泥管线的布设本工程排泥管由河道清淤区到排泥场区，输泥管线长初步估算最长约25km （具体根据现场实际情况量测确定）。
根据排泥需要拟采用在陆上设置1 级泵压接力输送；输泥管为优质钢管，钢管直径450mm ，壁厚8mm ，耐压1.0MPa 以上。
排泥管线是挖泥船输送砂泥浆到吹填区内的管道线路，主要包括：陆上管线（包括管架线）、水上管线（即浮管）二种，主要以浮管为主。
1、陆上吹泥管线（岸管）的设置吹泥管线的平面布置根据挖泥船的总扬程、围堰的面积、形状、吹泥距离、吹填高程、潮位变化等方面的情况，加以综合考虑，来选定吹泥管线的位置。
陆上部分采用岸管明敷。
陆上岸管采用钢管，规格为© 450mm X40 ~45m。
岸管间距200m 左右。
管线布设尽量避免穿越障碍物，但要尽量避免管道形成过急弯曲。
对跨越围埝的排泥管段，要选用较新的弯道与管件、并保证接头紧固严密、无漏水、漏泥现象、水陆接头入口处避免浮管出现死弯、水陆接头入口角应大于45 度，减少排泥阻力；。
陆上布管线在进入吹填区内的布设。
要考虑工程竣工后，应符合设计要求的高程与平整度。
管线的布设高程，除考虑吹填设计高程外，还应考虑沉降量（包括排泥场内地基沉降时及吹填土本身的固结沉降量）及吹填超高量等因素；为使吹填区获得较好的平整度，除干线管道外还要布设支线。
管线的布设，主要是考虑管线的间距，即管口的间距，而管口间距的大、小是与绞吸船的泥泵马力、吹填区地形及吹填土质等因素有关。
弃土场围堰与吹砂管口的距离随土质、围埝结构、高度不同而有差别，以不使水流冲刷弃土场围堰为原则，通常多保持在15〜20 m的范围。
排泥管线布设线路为：施工区-沿金清大港至K16+600附近处 -转入老湾河一转至廿四弓河一转入五湾河至5#船闸-转入雨伞浦至三洞闸-沿二线塘-转至团结塘与五塘交界处一至东海塘北片围垦区，线路全长约25km ，具体可结合现场情况调整。
绞吸式挖泥船施工专业技术方案
绞吸式挖泥船施工方案第一节挖泥外弃一、主要工作内容1、挖泥区域本标段设计挖泥方量为X万m3。
全长Xkm，清淤底部高程为X m。
二、基本要求清淤工作在场地清理、管线架设施工完成后进行，其施工流程为：管线架设—挖泥船就位—绞吸泥—二次扫淤。
1、将清淤区分为X个区，按2Km一个区划分.2、绞吸淤泥作业时，布置两条陆上主排泥岸管进入排泥场地，水上排泥管线为潜管与浮筒管连接型式，其位置经航道部门协商后确定。
3、本次绞吸施工最大排距1km，排高3－5m，为保持有一个相对稳定的排泥距离，要遵从“远土近吹，近土远吹”的原则，从远离排泥口处开始吹填，进占法逐步推进，直到整个吹填完成。
为保持有一个相对稳定的排泥距离，绞吸式挖泥船分条开挖时应遵从“远土近吹，近土远吹”的原则，依次由近到远分条开挖，条与条之间应重叠一个宽度，以免形成欠挖土埂。
三、管线铺设1、岸管施工岸管为两条管线，两条岸管一端与潜管相接，另一端经水陆接岸，沿驳岸铺设进入吹填区。
（1）陆上管线架设采用人工配合简易机械设备完成，人工进行胶垫的安装及法兰的连接紧固。
（2）排泥管线应平坦顺直，弯度力求平缓，避免死弯；出泥管口伸出围堰坡脚以外的长度，不宜小于5m，并应高出排泥面0.5m以上。
（3）排泥管接头应紧固严密，整个管线和接头不得漏泥漏水。
发现泄漏，应及时修补或更换。
（4）排泥管支架必须牢固可靠，不得倾斜和摇动；水陆排泥管连接应采用柔性接头，以适应水位的变化。
（5）排泥管线跨越沿河路时，采用路面埋管式，在埋管位置设立醒目标志，提请车辆通行时减速慢行。
2、浮管施工（1）浮管的施工要满足取土时的需要，由于取土量大，作业面宽，计划每条船配置400－500m的浮管，为解决浮管因风，潮、水流等作用的摆动而影响航行安全，拟定每80m左右抛设一只1吨重普尔锚固定。
（2）水上浮筒排泥管线应力求平顺，避免死弯。
3、潜管施工为保证船舶的航行，取土区域必须采取潜管施工之方法，潜管．用钢管与软管交叉连结的方法，确保潜管按河床实际地形紧紧地贴靠在河床上，尽可能保证水深。
绞吸式挖泥船性能与日常维护保养
挖泥船又称采沙船，扒沙王，顾名思义即沙石采掘工具，多为流动作业之用。
在寒冷的天气下，挖泥船挖泥船一样工作，不受限制。
内陆河道挖泥船日采沙能力几十吨到几千吨不等。
船体采用拼装式箱型结构。
配有挖掘装置、筛选装置、提升装置、传送装置等。
通过电机驱动挖斗上料，石块通过筛选由输送带传出，沙子由输送带传到指定地点。
大型河道挖泥船机械化和自动化程度极高，在寒冷的天气地区一条挖泥船即可成为一个生产单位，可以实行采沙和沙石分离精选全过程。
挖泥船下挖深度30m以内没问题，挖泥泵由主机直接带动，铰刀头由电机或液压机构带动，设挖泥效率为排重的30%，根据阿基米德定律理论上单级挖泥泵吸深0M实际上不超过28M，再要吸深要加中间接力泵，接力泵不需要压头高，虽与挖泥泵排重一样，但功率可以大大减少，所以接力泵一般用水下高压电机或液压机构作动力。
装一级接力泵最多吸沙也不过55M。
再要加深就要提高接力泵的压头，随之而来耗费动力功率也加大了。
吸泥泵的排量一般与主机功率的关系是1.5～2倍左右，如主机功率为1200PS、吸泥泵排量1200*1.5=1800M3左右，对于绞吸式挖泥船的规范除尺度外应提供排量M3/n，压头定位桩直径及高度、横移后在力、位桩升降后在拉力，挖泥深度、铰刀头直径、转速。
挖泥量一般是排量的20%～30%之间。
还要提供挖泥泵的吸入管直径、出管直径。
这样就较为完整了。
一、绞吸式挖泥船的性能:1.绞吸式挖泥船用途广泛，可在江河湖海中作业，用以清淤，航道挖掘，吹填造地。
在特殊情况下绞吸式挖泥船上安装大功率绞刀设备，不需爆破即可挖掘玄武岩和石灰石等岩石地层。
2.绞吸式挖泥船工作效率高，产量大，泵距远。
大型的绞吸式挖泥船每小时产量可达几千立方米；把泥沙或碎岩物料依靠强大动力通过泥泵和排泥管线，泵送出几千米之外。
3.绞吸式挖泥船操作简单，易于控制。
挖泥船依靠船艉的台车使钢桩定位和步进，利用绞刀臂架两测钢缆与固定于挖槽两测的锚，靠铰车牵引，两厢摆动绞切泥沙物料，在一定的控制摆角下工作，将绞动的物料，经过输泥管泵到堆积场。

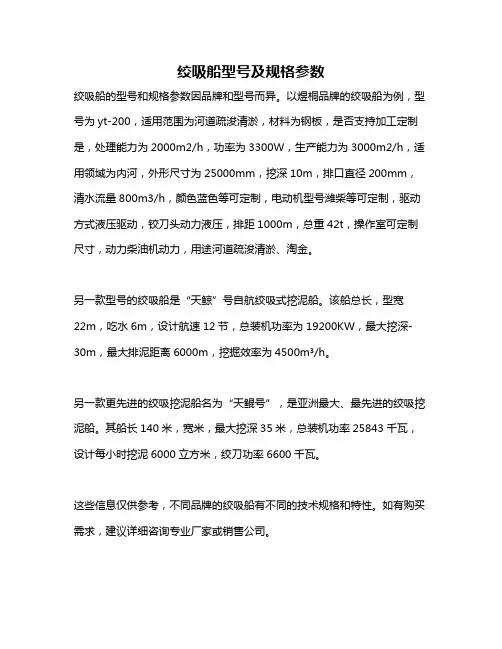

绞吸船型号及规格参数
绞吸船型号及规格参数
绞吸船的型号和规格参数因品牌和型号而异。
以煜桐品牌的绞吸船为例，型号为yt-200，适用范围为河道疏浚清淤，材料为钢板，是否支持加工定制是，处理能力为2000m2/h，功率为3300W，生产能力为3000m2/h，适用领域为内河，外形尺寸为25000mm，挖深10m，排口直径200mm，清水流量800m3/h，颜色蓝色等可定制，电动机型号潍柴等可定制，驱动方式液压驱动，铰刀头动力液压，排距1000m，总重42t，操作室可定制尺寸，动力柴油机动力，用途河道疏浚清淤、淘金。
另一款型号的绞吸船是“天鲸”号自航绞吸式挖泥船。
该船总长，型宽
22m，吃水6m，设计航速12节，总装机功率为19200KW，最大挖深-30m，最大排泥距离6000m，挖掘效率为4500m³/h。
另一款更先进的绞吸挖泥船名为“天鲲号”，是亚洲最大、最先进的绞吸挖泥船。
其船长140米，宽米，最大挖深35米，总装机功率25843千瓦，设计每小时挖泥6000立方米，绞刀功率6600千瓦。
这些信息仅供参考，不同品牌的绞吸船有不同的技术规格和特性。
如有购买需求，建议详细咨询专业厂家或销售公司。
海狸1200绞吸式挖泥船参数
一、海狸1200型（分体）绞吸式挖泥船海狸1200绞吸式挖泥船是国家河湖疏浚挖泥船建造项目（百船工程）专门为黄河河口疏浚施工配备的挖泥船。
该船由荷兰IHC公司设计，安徽省数据工程总公司组装建造，中国船级社检验，入CCS级。
挖泥船钢质、分体结构；船型系国外挖泥船船型中的定型产品，性能先进，质量可靠。
适用于遮蔽水域疏浚作业。
1、基本参数总长33.90m（绞刀桥架水平状态）船长22.00m总宽7.95m型深 2.46m吃水 1.32m（空载）/1.50m（满载）总重量149t定位桩规格Φ559m m×18.5/10.5m横移锚规格 720kg×2只2、基本船体结构特点海狸1200型绞吸式挖泥船为国外挖泥船船型产品，船用设备及总体性能有可靠保证。
投入本试验规程的挖泥船，在确保海狸1200型绞吸式挖泥船基本性能的前提下，针对黄河河口的实际工况进行了局部改进，使之更适应于在黄河河口区域进行疏浚施工。
在船体结构方面，因黄河河道水浅流急，挖泥船水路调遣困难；本船体特设计为分体拼装结构，拆解后的各分体单元均满足陆路运输条件；并且个分体单元连接简便、可靠。
二、挖泥船的陆路调遣和组装海狸1200型（分体）绞吸式挖泥船拆解后采用陆路运输，本施工地区车辆、公路等条为加快进度，节约开支，本挖泥船的拼装与卸车合并进行。
通过试验，已形成一套完整的实施方案。
首先根据场地具体情况，采用50t吊车和35t吊车协同作业，将其中一个边浮箱卸车、打墩、调平、定位，并以其为基础，依次将主浮箱，另一个边浮箱、打墩、调平、定位；再使用专用工具将各浮箱之间的连接螺栓紧固到位。
根据当地吊车距施工现场路程较远的实际情况，对50t吊车和35t吊车均整台班租赁，首先确保主浮箱的卸车和拼装，剩余时间在将较大构件卸车拼装初步定位。
再租赁12t吊车，将挖泥船所以构件全部拼装完成，并将下水模板吊装到位，是使其具备下水条件。
本挖泥船卸车及拼装作业，租赁50t吊车和35t吊车各1台班，租赁12t吊车2台班；投入劳动力20人，其中船舶装配专业人员10 人，吊装专业人员4-6人；工期2.5-3天。
绞吸式挖泥船
绞吸式挖泥船This model paper was revised by the Standardization Office on December 10, 2020一、工程概况本工程的水下清淤工程采用200m3绞吸式挖泥船进行挖泥，挖泥量为406901立方米。
清淤疏浚时，为保证开挖边坡稳定，挖深的边坡按设计要求控制。
二、工艺流程25km（具体根1 级泵压接力输送；输泥)、水上管线(即浮管)二种，主1陆上岸管采用钢管，规格为φ450mm×40～45m。
岸管间距200m左右。
管线布设尽量避免穿越障碍物，但要尽量避免管道形成过急弯曲。
对跨越围埝的排泥管段，要选用较新的弯道与管件、并保证接头紧固严密、无漏水、漏泥现象、水陆接头入口处避免浮管出现死弯、水陆接头入口角应大于45度，减少排泥阻力；。
陆上布管线在进入吹填区内的布设。
要考虑工程竣工后，应符合设计要求的高程与平整度。
管线的布设高程，除考虑吹填设计高程外，还应考虑沉降量(包括排泥场内地基沉降时及吹填土本身的固结沉降量)及吹填超高量等因素；为使吹填区获得较好的平整度，除干线管道外还要布设支线。
管线的布设，主要是考虑管线的间距，即管口的间距，而管口间距的大、小是与绞吸船的泥泵马力、吹填区地形及吹填土质等因素有关。
弃土场围堰与吹砂管口的距离随土质、围埝结构、高度不同而有差别，以不使水流冲刷弃土场围堰为原则，通常多保持在15～20 m的范围。
排泥管线布设线路为：施工区→沿金清大港至K16+600附近处→转入老湾河一转至廿四弓河—转入五湾河至5#船闸→转入雨伞浦至三洞闸-沿二线塘→转至团结塘与五塘交界处一至东海塘北片围垦区，线路全长约25km，具体可结合现场情况调整。
有河道段排泥管原则上沿河道布置在水中，不得上岸。
水上吹泥管线必须保证在施工进程中的水上吹泥管线有自然弯曲的足够长度，水陆管线相接处设置平台，采用柔性接头，使水陆管线平顺相接，平台的位置和标高要能适应潮差和水位升降的变化。
绞吸式挖泥船 参数
绞吸式挖泥船参数绞吸式挖泥船是一种专门用于吸取和运输水底泥沙的船只。
它通常用于河流、港口、湖泊和海洋等水域的清淤工作。
这种船具有一些特定的参数和特点，让我们来详细地讨论一下。
首先，绞吸式挖泥船的主要参数包括吸泥深度、吸泥能力、航速、航行稳定性、排泥距离、泥沙输送能力等。
吸泥深度是指船只能够吸取泥沙的最大深度，通常取决于船只的设计和泥沙的特性。
吸泥能力是指单位时间内船只可以吸取的泥沙量，这个参数直接影响到清淤效率。
航速是指船只在水中航行的速度，对于大型水域清淤工程来说，航速的快慢直接关系到作业效率。
航行稳定性是指船只在吸取泥沙时的稳定性，这对于船只的安全和作业效率都至关重要。
排泥距离是指船只可以将吸取的泥沙排放到岸边或指定地点的最大距离，这个参数直接关系到泥沙的后续处理。
泥沙输送能力是指船只可以输送泥沙的能力，通常包括输送距离和输送高度等参数。
其次，绞吸式挖泥船的特点包括结构坚固、吸泥效率高、作业灵活、操作简便等。
船体结构坚固可以保证船只在吸取泥沙时不易受到损坏，提高船只的使用寿命。
吸泥效率高意味着船只可以在较短的时间内完成清淤作业，节约时间和人力成本。
作业灵活意味着船只可以适应不同深度和类型的泥沙，提高了船只的适用范围。
操作简便意味着船只的操作相对容易，船员可以快速上手，减少操作失误的可能性。
综上所述，绞吸式挖泥船的参数和特点直接关系到船只的作业效率和安全性，对于水域清淤工程具有重要意义。
在选择和使用这种船只时，需要充分考虑这些参数和特点，以确保工程顺利进行。
「200方绞吸式挖泥船资料」
2０0方绞吸式挖泥船
绞吸式挖泥船是机械式挖泥船与水力式挖泥船的组合。
他运用机械式的绞刀
对泥土、沙层进行切削，使泥与水融为泥浆,从而增加了泥浆浓度，再运用泥泵将沙与水的混合体(沙浆）吸入并排出。
由于绞吸式挖泥船适用土体范围较大、适用工况范围较广,能够将挖掘、输送、排出和处理沙浆等疏浚各工序一次性完成,能够抽沙过程连续作业,因此得到了广泛的应用。
该类型的船舶得到了极大的发展，各施工单位也都优先购置使用绞吸式挖泥船。
绞吸式挖泥船概述：
⑴本船不仅适用于长江水系Ｂ、Ｃ级航区的作业和调遣,还适用于其它航道、港湾及湖泊的清淤、开挖、疏浚、充填加固大堤等工程，同时适用于中小型水库清淤与吹填开挖,河运构筑堤，农田水利建设，抗洪排渍等。
⑵本船不仅能广泛用于各地区中小型航道港湾及湖泊的疏浚，还能在蓄水池、运河等水利工程开挖、吹填洼地、农田改造、围堰筑坝等发挥作用。
目前本船又
发展了新的用途,应用于露天有水煤矿及盐场的开采。
2００方绞吸式挖泥船。
绞吸式挖泥船要点
一、工程概况本工程的水下清淤工程采用200m3绞吸式挖泥船进行挖泥，挖泥量为406901立方米。
清淤疏浚时，为保证开挖边坡稳定，挖深的边坡按设计要求控制。
二、工艺流程工艺流程图三、排泥管线的布设本工程排泥管由河道清淤区到排泥场区，输泥管线长初步估算最长约25km（具体根据现场实际情况量测确定）。
根据排泥需要拟采用在陆上设置1 级泵压接力输送；输泥管为优质钢管，钢管直径450mm，壁厚8 mm，耐压1.0MPa 以上。
排泥管线是挖泥船输送砂泥浆到吹填区内的管道线路，主要包括：陆上管线(包括管架线)、水上管线(即浮管)二种，主要以浮管为主。
1、陆上吹泥管线(岸管)的设置吹泥管线的平面布置根据挖泥船的总扬程、围堰的面积、形状、吹泥距离、吹填高程、潮位变化等方面的情况，加以综合考虑，来选定吹泥管线的位置。
陆上部分采用岸管明敷。
陆上岸管采用钢管，规格为φ450mm×40～45m。
岸管间距200m左右。
管线布设尽量避免穿越障碍物，但要尽量避免管道形成过急弯曲。
对跨越围埝的排泥管段，要选用较新的弯道与管件、并保证接头紧固严密、无漏水、漏泥现象、水陆接头入口处避免浮管出现死弯、水陆接头入口角应大于45度，减少排泥阻力；。
陆上布管线在进入吹填区内的布设。
要考虑工程竣工后，应符合设计要求的高程与平整度。
管线的布设高程，除考虑吹填设计高程外，还应考虑沉降量(包括排泥场内地基沉降时及吹填土本身的固结沉降量)及吹填超高量等因素；为使吹填区获得较好的平整度，除干线管道外还要布设支线。
管线的布设，主要是考虑管线的间距，即管口的间距，而管口间距的大、小是与绞吸船的泥泵马力、吹填区地形及吹填土质等因素有关。
弃土场围堰与吹砂管口的距离随土质、围埝结构、高度不同而有差别，以不使水流冲刷弃土场围堰为原则，通常多保持在15～20 m的范围。
排泥管线布设线路为：施工区→沿金清大港至K16+600附近处→转入老湾河一转至廿四弓河—转入五湾河至5#船闸→转入雨伞浦至三洞闸-沿二线塘→转至团结塘与五塘交界处一至东海塘北片围垦区，线路全长约25km，具体可结合现场情况调整。
3500M绞吸式挖泥船简介.doc-200
3500m3/h绞吸式挖泥船简介1、总体：（1）船舶用途本船是一艘非自航绞吸式挖泥船，设计挖泥能力：在一定条件下挖泥产量为3500m3/h泥浆，输送距离为4~5公里。
挖泥深度27米。
（2）船型本船船体为箱形船，钢质焊接结构，局部设双层底、单甲板、采用混合骨架式。
本船挖泥作业的移船与定位采用三缆定位系统。
2、检验证书CCS证书。
检验：中国船级社（CCS）温州检验处3、船舶主要要素总长：101.3m 型宽：18.2m 型深：5.2 m4、吨位丈量：总吨位：2943 净吨位：8835、主要轮机设备（1）（进口）舱内泥泵柴油机生产厂：MAN16RK270（英国MAN B&W）4400k w×1000rpm×1台（2）舱内泥泵和水下泥泵（WNB7500（S）WNBX3400）生产厂：采用美国“艾力考特”技术，长沙水泵厂合资生产（3）（进口）液压油泵：川崎定量柱塞双联泵K3V280DHT（4）（进口）液压马达：HMB-400（STAFFA）6、作业设备简介：绞刀及其驱动设备装置：该系统包括绞刀、轴系、齿轮箱和液压马达。
绞刀安装在桥架的端部，采用六台液压马达带动齿轮箱联合驱动。
7、图纸设计单位：上海交通大学船舶与海洋工程设计研究所8、船舶制造单位：浙江宏冠船业有限公司9、船舶所有人：福建兴港船务有限公司Brief Introduction to A Cutter Suction Dredger 3500m3/h1.General Description1)Application of shippingThis dredger is a non-propelled cutter suction dredger, dredging capacity designed: under given conditions the dredging capacity is 3500m3 slurry per hour, conveyance distance is 4~5km,dredging depth is 27meters.2)Shape of shipHull of this ship is box-shaped ship, steel-quality welded construction; its part is equipped with double bottoms, single deck and adopt combination system of framing.Moving and positioning of dredging operation of this ship adopts 3-cable positioning system.2.Inspection certificateCCS Certificate. Inspected by: Wenzhou Inspection Office of China Classification Society (CCS)3.Principal characteristics of shipping:Total length: 101.3m Breadth moulded: 18.2m Depth moulded: 5.2m4.Tonnage measurementGross tonnage: 2943 Net tonnage: 8835.Main equipments of marine engine1)(Import) Underdeck dredge pump diesel engineManufacturer: MAN16RK270 (BRITISH MAN B&W) 4400KWX100RPMX1SET2)Underdeck dredge pump and underwater dredge pump (WNB7500 (S) WNBX3400)Manufacturer：Adopted ELLICOTT technology from America to be manufactured by Changsha Water Pump Factory with joint investment.)3)(Import) Hydraulic oil pump: KAWASAKI fixed-quantity plunger duplex pumpK3V280DHT4)(Import) Hydraulic motor: HMB-400 (STAFFA)6.Brief introduction of equipmentsCutter and device of its driving equipments: this system includes cutter, shafting, gear case and hydraulic motor. Cutter is fixed in one of ends of bridge framework; it adopts 6 sets of hydraulic motor to drive gear case to do a compound drive.7.Design unit of drawingDesign Research Institute of Shipping & Ocean Engineering of Shanghai Jiaotong University 8.Manufacturer of shippingZhejiang Hongguan Shipping Industrial Co., Ltd.9.Owner of shippingFujian Xing Gang Shipping Co., Ltd.全船说明书1、总体1.1综述1.1.1 船舶用途本船是一艘非自航绞吸式挖泥船，设计挖泥能力为：在一定条件下挖泥产量3500m3/h，泥浆输送距离4~5km。
绞吸式挖泥船
一、工程概况本工程的水下清淤工程采用200m3绞吸式挖泥船进行挖泥，挖泥量为406901立方米。
清淤疏浚时，为保证开挖边坡稳定，挖深的边坡按设计要求控制。
二、工艺流程工艺流程图三、排泥管线的布设本工程排泥管由河道清淤区到排泥场区，输泥管线长初步估算最长约25km（具体根据现场实际情况量测确定）。
根据排泥需要拟采用在陆上设置1 级泵压接力输送；输泥管为优质钢管，钢管直径450mm，壁厚8 mm，耐压1.0MPa 以上。
排泥管线是挖泥船输送砂泥浆到吹填区内的管道线路，主要包括：陆上管线(包括管架线)、水上管线(即浮管)二种，主要以浮管为主。
1、陆上吹泥管线(岸管)的设置吹泥管线的平面布置根据挖泥船的总扬程、围堰的面积、形状、吹泥距离、吹填高程、潮位变化等方面的情况，加以综合考虑，来选定吹泥管线的位置。
陆上部分采用岸管明敷。
陆上岸管采用钢管，规格为φ450mm×40～45m。
岸管间距200m 左右。
管线布设尽量避免穿越障碍物，但要尽量避免管道形成过急弯曲。
对跨越围埝的排泥管段，要选用较新的弯道与管件、并保证接头紧固严密、无漏水、漏泥现象、水陆接头入口处避免浮管出现死弯、水陆接头入口角应大于45度，减少排泥阻力；。
陆上布管线在进入吹填区内的布设。
要考虑工程竣工后，应符合设计要求的高程与平整度。
管线的布设高程，除考虑吹填设计高程外，还应考虑沉降量(包括排泥场内地基沉降时及吹填土本身的固结沉降量)及吹填超高量等因素；为使吹填区获得较好的平整度，除干线管道外还要布设支线。
管线的布设，主要是考虑管线的间距，即管口的间距，而管口间距的大、小是与绞吸船的泥泵马力、吹填区地形及吹填土质等因素有关。
弃土场围堰与吹砂管口的距离随土质、围埝结构、高度不同而有差别，以不使水流冲刷弃土场围堰为原则，通常多保持在15～20 m的范围。
排泥管线布设线路为：施工区→沿金清大港至K16+600附近处→转入老湾河一转至廿四弓河—转入五湾河至5#船闸→转入雨伞浦至三洞闸-沿二线塘→转至团结塘与五塘交界处一至东海塘北片围垦区，线路全长约25km，具体可结合现场情况调整。
300方绞吸式挖泥船
挖泥船产量300m3 出口俄罗斯
挖泥船作为用于水利清淤、河道治理、航道疏通、环保清污、水域吹填、岛屿建设及市政建设等水下开挖输送施工、水域工程的外科手术式治理的主要设备，具有广阔的市场前景。
国内外尤其在低洼、水域丰富（或贫乏）和海域国家多年来在疏通技术及挖泥船方面获得了长足发展。
300m3挖泥船配置：
1、船体尺寸：22m*5.6m*1.2m 钢板厚度：底部8mm、侧面6mm、面板采用5mm防滑板（济钢）
2、抽砂泵：12寸高铬合金耐磨泵清水流量2200m3/h 扬程：40m 进口：350mm 出口300mm
3、柴油机：潍柴8170 功率：540KW 油耗≦198g/kw.h
4、齿轮箱：杭齿300-a 速比：2:1
5、铰刀:直径1200mm 材料：耐磨合金闭合绞齿式
6、固定桩：两根
7、工期：55天
8、我公司免费提供现场地形勘察和设备技术咨询.
9、售后服务：派技术员现场指导安装、调试。
4000m3绞吸挖泥船
4000m3/h非自航电动绞式挖泥船简介1、总体：（1）船舶用途本船是一艘非自航绞吸式挖泥船，设计挖泥能力：在一定条件下挖泥产量每小时为4000m3/h泥浆，输送距离为8~10公里。
挖泥深度33米。
（2）船型本船船体为箱形船，钢质焊接结构，局部设双层底、单甲板、采用混合骨架式。
本船挖泥作业的移船与定位采用钢桩定位系统。
2、检验证书ZC证书。
检验：中国浙江台州检验处3、船舶主要要素总长：110m 型宽：21m 型深：5.2 m4、吨位丈量：总吨位：4343 净吨位：19835、主要轮机设备（1）（国产）舱内柴油机生产厂：陕西柴油机厂12PC2-5V-5536KW×4台（2）舱内泥泵和水下泥泵生产商：长沙水泵厂舱内泵-扬程80米流量15500×2立方米，水下泵扬程50米流量15500立方米（3）电机采用湘电电机（4） ABB变频器6、作业设备简介：绞刀及其驱动设备装置：该系统包括绞刀、轴系、齿轮箱和水下电机。
绞刀安装在桥架的端部，水下电机带动齿轮箱联合驱动。
全船说明书1、总体1.1综述1.1.1 船舶用途本船是一艘非自航绞吸式挖泥船，设计挖泥能力为：在正常工况条件下挖泥产量每小时4000m3/h，泥浆输送距离8~10km。
1.1.2船型本船船体为箱形船，钢质焊接结构，局部设双层底、单甲板、采用混合骨架式。
船舶中部设四层甲板室；在船体首部有槽形开口，开槽长度28.6m，宽度7m。
槽内设挖泥桥架，船首槽上方设起吊桥架的门架，船体尾部也有槽形开口，开槽长度14m宽度6.2m，本船挖泥作业的移船与定位采用钢桩定位系统，钢桩定位一次行走6米。
1.1.3作业设备简介根据船舶的用途，本船设有挖泥、吹泥和相关的作业辅助设备。
挖泥、吹泥作业设备主要包括绞刀及其驱动装置、水下泥泵及其驱动装置、舱内泥泵及其驱动装置一起泥浆输送管系等系统。
作业辅助设备主要有桥架和门架系统、横移锚系统、钢桩定位系统和起重设备等。
3800方绞吸挖泥船技术规格书湖南发
一、总体1、总则本船是用于国内外沿海水域航道疏浚、吹填等航道、航务及水利工程施工的绞吸式挖泥船，可在近海水域拖航调遣。
经封舱加固后可进行国际航线无人拖航调遣。
本规格书旨在阐明本船的概况和特点，分专业进行叙述本船的设计、建造、材料和设备。
有关建造过程中具体的加工、安装、检查及工艺不包括在规格书内，由建造方按经船东认可的工厂标准进行。
材料、机械及设备除了特别同意或在规格书中表明以外，均符合国家标准/部标准(GB、CB、JB等)和经船东认可的工厂标准、工厂技术标准、设备制造厂标准。
2、总布置本船为单甲板船，尾部设有移船台车、定位桩和排泥管转动弯管等机械设备。
艏部为绞刀和吸排泥系统，其中艏部主甲板布置有起吊门架，起吊门架上设有一座15t x 17m起重机和绞刀检修平台。
泥泵舱位于船中部区域，机舱则位于船舯后部。
甲板室位于主甲板中后部，艉部主甲板左侧布置航行锚系统和艉排管，右侧为倒桩架。
甲板室主要是28人的生活处所，另外为机舱棚和一些工作舱室。
主甲板以下的船体大致由2道纵舱壁和数道横舱壁划分为以下部分：艉端移船台车开槽区域左右片体舱室划分：#0～#10区域为第2左、右压载水舱，#10～#20区域为第1左、右轻油舱和左、右淡水舱。
桥架开槽区域左右片体舱室划分：#109～#118区域为第1左、右压载水舱，#73～#109区域为索具舱和杂物舱，#73～#90两侧区域为第4左、右轻油舱。
桥架开槽后舱室划分：1）#20～#73左右横舱壁间为机舱和泵舱：左纵壁与舷侧#49～#63左、右两舷区域为第3左、右轻油舱，其它区域为空压机间；机修间；左右海水箱；分油机间;备物间;机修间及隔离空舱等。
2）#20～#73左右横舱壁间的机舱和泵舱双层底一下区域：双层底下#20～#31区域为第2左、右轻油舱，#31～#38区域为污油舱、污水舱、滑油舱等，其余区域为空舱、隔离舱等。
主甲板上的甲板室：#20 ～#31为生活舱室，布置厨房、餐厅（客厅）、2人室、盥洗室及风机室等；纵向通道右侧布置食品间，#32 ～#66区域为机舱棚和泵舱口，两侧设置有机舱监视室、空调机间、蓄电池室、充放间和风机室等。
绞吸式挖泥船操作说明书
120m3/h(黄河专用)绞吸式挖泥船（后续船）操作说明书湖南省益阳船舶厂2003年1月1．操作须知1．1必须详细阅读本船《船体说明书》(VCS919A-100-01SM)，《轮机说明书》(VCS9129A-401-001SM)，《甲板机械说明书》(VCS9129A-700-00SM1)，《电气说明书》(VCS9129A-601-001SM)，研读本船各系统原理图，掌握各系统操作原理。
1．2必须认真阅读本船各设备使用说明书，明确各设备在本船的位置、功用，掌握其使用技术基本要求。
1．3本船液压系统各控制压力已在出厂前调定，应严格按相应技术文件要求使用。
2．操作前的准备工作2．1检查船体各舱室是否因拖带航行碰撞引发渗水现象。
检查全船消防救生设备是否完全及使用可靠。
2．2检查船舶处所水域及作业土质状况，确定船舶作业定位方式，一般在浅窄缓流航段采用抛起锚装置配合定位桩定位；在宽阔急流航段，采用左右横移绞车配合艉定位绞车定位(简称五锚定位)。
在通常情况下，亦可采用左右横移绞车配合定位桩定位。
2．3检查各燃油、滑油、液压油、冷却水是否满足工作需要，检查其相应管路及阀件是否处于工作状态。
2．4检查主、辅机启动蓄电池及控制用蓄电池电压是否满足工作需要。
3．操作步骤及要领3．1开启江水闸阀3．2分别合上主辅机启动蓄电池线路开关3．3启动辅机，按辅机使用说明书要求运转正常后进入满负荷工作状态，并通过配电控制屏使各电器、动力装置处于可工作状态。
同时，开启操纵台控制电源。
3．4启动主机，按主机使用说明书要求运转正常后进入主机工作状态，一般地将主机转速稳定在1500r.p.m。
3．5确定主、辅机工作正常后，根据工作需要开启机舱风机、空调机、通讯设备、夜间作业时需开启相应照明及工作灯具。
3．6降低主机转速，在750r.p.m时迅速合上多输出轴离合齿轮箱内置的离合器使液压泵处于工作状态，然后使主机转速稳定在1500r.p.m。
力拓液压绞吸式挖泥船技术参数
青州力拓绞吸式挖泥船技术参数本力拓绞吸式挖泥船型号为：LTWN-200 处理量：200立方/时一、机械参数：1.浮体长20米，单体宽2米，高1.3米，安装后的总宽度为6米。
钢板采用船用钢板，必须符合船用要求，底6mm，侧板6mm，面板5mm防滑板；泵舱板厚12mm以上，带工作棚，定位桩高度为6米。
2.渣浆泵采用清水流量200立方米/小时，动力配用30千瓦电动机（荣成华力电机厂）一台。
液压绞刀直径0.8米，配用液压泵一台，移动方式为锚绳（锚绳由我方提供），卷扬机及定位桩均采用电动控制。
3.沙浆水平排距为200米，下挖最大深度为15米每小时产沙量为30-40立方。
4.设备所需用的管道规格为内径195mm(由买方自备，图纸由我方提供)，设备所需的电缆线由我方配备。
5.为保证船体的稳定性，固定方式为锚加定位桩。
6.整套设备表面的焊渣和铁锈必须经过处理，喷涂一层防锈漆。
7.发电机组由我方提供，我方负责安装。
8.所有电机和电气设备注意防护，做水密电箱和防护罩，因用于海水，注意泵要有良好的防腐性能。
9.因作业水域常年有风，必须注意材料的选用和焊接质量（所有外露焊缝必须满焊）。
二、主要设备清单如下：1、渣浆泵：流量200m3/h,扬程25-30m（石家庄强大泵业）配带电机：30KW 防护等级IP54（荣成华力电机厂）.2、全船电缆3、控制箱：1套3、船体（两侧浮体）4、泵舱5、电动卷扬机（5个）6、电动定位桩（2个）7、绞刀、绞刀支架、电机、液压泵总成、8、船上所有管路9、操作室、1匹空调一台10、电路系统、潍柴150kw发电机组一台11、锚（2个，每个最小750公斤）12、钢丝绳400米13、排水泵及电机14、提供泵排沙出口软管（30米）不带浮筒和排沙管道。
绞吸式挖泥船泥泵运行参数配置分析
０ 引言
表 １ 泥泵 配置 参 数
参数
舱 内泥 泵 水 下 泥泵 电动 机 水 下 泥 泵 舱 内 泥泵 柴油 机
绞吸式挖泥船生产能力是其重要 的性 能指标之一 ，如 仅就泥泵和泥管 的输送能力而言 ，在确定好泥泵型号 和驱 动装置功率后 ，如何选取泥泵 的额定工 作参数对挖泥船 以 后 的作业和生产能力均有一定 的影 响 ，本文将结合一 实船 配置对此作探讨 。
ｅ￣ ｅ ａ ｏ ｒｎ ｉｇｍ ｒ ｓｆ ｙｗ ｅ ｅｐ ｍ ｓｗ ｒｉｇｐｒｍｅ ｒ ａｅｄ ｃ ｅ ｃｏｄｎ ｅｅｇ ｅ’ ｏｔｖｄｌ ｅ ｎ ｎ ｓ ｎ ｎｔ ｕｎｎ ｏｅ ａｅ ｈ ｎｔ ｕ ｐ ’ ｏｋｎ ａａ ｔ ｒ ｅｉ ｄａｃｒｉｇｔ ｎｉ ｓｃｎｒ ｅ ｗ ｒ Ｃ ｌ ｈ ｅ ｓ ｄ ｈ ｎ ｉ ｏ
Ａｂ ｔ ａ ｔ Ｔ ｅｐ ｐ ｒａ ａｙ ｅ ｅ ｅ ｅ ｔ ｆ ｕ ｓ ｒ ｔ ｏ ｒｕ ｏ ｈ ｉ ｒ ｔ ｏａｅ ｓ ｅ ｄ ｖ ａａｌｒ ａ ｘ ｍｐｅ， ｍｅ ｔ ｎ ｅ ｓｒ ｃ ： ｈ ａ ｅ ｎ ｌｓ ｓｔ ｆ ｃ ｍｐ ’ ａｅ ｐ ｗｅ ｐ ｎ ｔ ｅｒ ａｅ ｒ ｔｔ ｐ ｅ ｉ ｌ ｅ ｌｅ ａ ｌ ｈ ｆ ｏｐ ｎ ｉ ｓｔ ｏ ｈ
ｅ ｕ ｐ ｎ ｎ ｅ ｉ ｉｇｒ ｔ ｏ ｋ ｎ ａ ａ ｔｒ ｒ ｅｐ ｍｐ ｕ ｔｄ ｏ Ｓ ｑ ｉ ｍｅ ｔ ｄ ｄ ｃｄ ｎ ｅｗ ｒ ｉｇ ｐ ｒ ｍｅｅ ｆ ｕ ｓｍｏ ｎｅ ｎ Ｃ Ｄ． ａ ａ ｓ ｏｔ ｈ Ｋｅ ｒ ｓ ｕ ｔｒｓ ｃｉ ｎｄ ｅ ｇ ｒ ｃ ｎ ｔ ｎ ｒ ｕ ； ｗ ｒ ｏ ｎ ｙ ｗｏ ｄ ：ｃ ｔ ｕ ｔ ｒ ｄ ｅ ； ｏ ｓ ｔ ｏ ｑ ｅ ｅ ｏ ａ ｔ ｏｋｐ ｉｔ
２１ ０ ０年 ｌ ０月
液压绞吸式挖泥船详细技术参数
液压泵
型号
多联柱塞泵
7
液压系统说明
整个系统均采用插装阀，PLC控制。绞刀可以实现Ⅰ、Ⅱ、Ⅲ速转换，可以实现盘车的功能；两台横移绞车可以实现原始锁定，单独收放缆及联动收缆；起落绞车具有原始锁定，高压上升及低压下放；用应急油泵供给全部执行元件均能获得应急动作。 各执行单元按照各自的要求设置安全释放系统。绞刀可以实现有级调速。其余各部分均可通过两个比例调速阀来实现无级调速。液压系统还设有绞刀防滚刀功能。在每个液压执行设备的进、回油口处以及各阀块的油路中均设有测压排气接头，要便于系统的调试及检修。
设备运行环境水面工作风力最大允许5级以内 淤泥硬度3°以内，淤泥内杂草垃圾含量10%以内,石块最大可通过直径10cm
八
设备报价
标准配置126万人民币（含税.运费.安装.培训. 不含管道）
注：其中运费部分为国内使用。如需出国费用另行核算
注：如贵公司已敲定采购设备意向，请带贵方工地地形详细资料来我公司,由我公司技术部门结合工地现状以敲定设备详细参数.
四
主要装备指标
1
主机
异步电机
型号
YZ-300
功率
300kw
转速
600r/min
2
变频启动柜
330千瓦
3
泵
产地
石家庄
型号
14/12G-G
流量
1500立方米/小时
扬程
36米
4
绞刀
型号
1250型
功率
70kw
绞刀直径
1250mm
绞刀转速
26-30（r/min）
5
液压电机
型号
电机
功率
90KW
转速
1800 r/min
绞吸挖泥船
吹泥船型 （m3/h）
25 60 80 150
度表
排泥管管径（mm）
吹泥船额定标准岸 管长度（m）
250
500
250
700
250
700
300
1000
表5
泵站 （m3 /h）
泵站额 定标准 岸管长 度（m）
—— ——
—— ——
—— ——
—— ——
800
700
1000
700
3000 5500
1000 5500 1000 5500
0.020×L-0.080
120
500～700
0.020×L-0.100
200
800～1120
0.020×L-0.160
350
1200～1680
0.020×L-0.240
400
1400～1960
0.020×L-0.280
980
2000～2800
0.020×L-0.400Fra bibliotek1250
2500～3500
0.020×L-0.500
标准岸管长度超过额定标准岸管长度时 基本定额船舶万方艘班数增加系数计算表
船型 标准岸管长度（m） 增加系数计算公式 船型（m3/h） 标准岸管长度（m）
40
250～350
0.020×L-0.050
1450
60
350～490
0.020×L-0.070
80
350～490
0.020×L-0.070
90
400～560
度时 算表
表2-3 增加系数计算公式
0.020×L-0.500
0.020×L-0.675 0.020×L-0.875 0.020×L-1.575 0.020×L-0.800 0.020×L-1.050 0.020×L-1.400 0.020×L-2.400 0.020×L-0.900 0.020×L-1.175 0.020×L-1.575 0.020×L-2.675
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
液压泵
型号
多联柱塞泵
7
液压系统说明
整个系统均采用插装阀，PLC控制。绞刀可以实现Ⅰ、Ⅱ、Ⅲ速转换，可以实现盘车的功能；两台横移绞车可以实现原始锁定，单独收放缆及联动收缆；起落绞车具有原始锁定，高压上升及低压下放；用应急油泵供给全部执行元件均能获得应急动作。 各执行单元按照各自的要求设置安全释放系统。绞刀可以实现有级调速。其余各部分均可通过两个比例调速阀来实现无级调速。液压系统还设有绞刀防滚刀功能。在每个液压执行设备的进、回油口处以及各阀块的油路中均设有测压排气接头，要便于系统的调试及检修。
八
设备报价
标准配置126万人民币（含税.运费.安装.培训.不含管道）
注：其中运费部分为国内使用。如需出国费用另行核算
注：如贵公司已敲定采购设备意向，请带贵方工地地形详细资料来我公司,由我公司技术部门结合工地现状以敲定设备详细参数.
地址：山东省青州市黄楼镇马宋工业区网址：
2
型长
13米
3
型宽
1.5米
4
总宽
6米
5
型深
1.8米
6
设计平均吃水
1.0米
7
吸/排管直径
450mm/400mm
三
性能
1
施工环境
遮蔽海域及其内河水域疏浚作业
2
最大挖深
5米
3
扬程
最大36米
4
清水流量
最大1500立方米/小时
5
固液浓度
10%—20%
6
干浆工作量
约150方—300方（每小时）
5
最大排距
500米
圣鼎绞吸式挖泥设备详细说明
根据张总提供以下数据及要求：
清淤泥层3米，水深1米—2米；最大输送距离500米，每小时清淤干浆200方左右。有电源动力配备电机。根据以上实际情况，我公司提供以下数据，供您参考。
清水流量1500立方米/小时绞吸式挖泥船主要技术参数
一、
主要尺度：
1
总长（绞刀架呈水平状态）
17米
系统配齐主要油箱附件、进回油滤器和主要管路附件及仪表。配一套高低压测试仪表一套。系统设液压回油滤器堵塞、油位低和高油温报警（600C）。带系统液压油冷却器一只。
8
定位桩
液压定位桩
长度
8米
直径
350mm
五
生产周期
约60天（因泥浆泵及电机变频器交货周期长等因素）
六
运输及安装周期
约7天—10天
七
适应环境
设备运行环境水面工作风力最大允许5级以内 淤泥硬度3°以内，淤泥内杂草垃圾含量10%以内,石块最大可通过直径10cm
四
主要装备指标
1
主机
异步电机
型号
YZ-300
功率
300kw
转速
600r/min
2
变频启动柜
330千瓦
3
泵
产地
石家庄
型号
14/12G-G
流量
1500立方米/小时
扬程
36米
4
绞刀
型号
1250型
功率
70kw
绞刀直径
1250mm
绞刀转速
26-30（r/min）
5
液压电机
型号
电机Biblioteka 功率90KW转速1800 r/min
