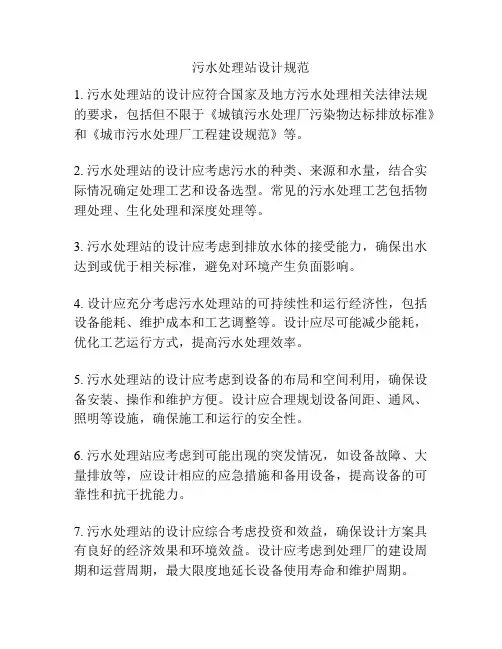

污水处理厂设计要求

一、工程设计（1）厂址选择应着重说明在选定厂址时，如何遵循从选址的原则、如何与长治的总体规划相配合。此外，还应说明所选厂址的地形、地质条件以及用地面积、卫生保护距离等。

（2）污水的水质、水量，包括污水水质各项指标的数值，污水的平均流量、高峰流量、现状流量、发展水量等水量资料。

（3）工艺流程的选择与计算，主要说明所选定工艺流程的合理性、先进性、优越性和安全性等。

（4）对工艺流程中各处理设施的计算、处理设施的主要尺寸、构造、材料与特征等；所选用的附加设备的型号、性能、台数。

（5）处理后污水和污泥的出路。

（6）扼要的对厂区辅助建筑物以及道路等情况加以说明。

（7）其他设计，包括建筑设计、结构设计、采暖通风设计、供电设计、仪表及自动控制设计、劳动卫生设计、人员编制设计等。

（8）污水处理工程的总体布置。

（9）存在的问题及对其解决途径的建议。

（10）列出本工程各建（构）筑物及厂区总图所涉及的混凝土量、挖运土方量、回填土方量、建筑面积等。

（11）列出本工程的设备和主要材料清单（名称、规格、材料、数量）。（12）说明概算编制的依据及设备和主要建筑材料市场供应的价格以及其他间接费用情况等，列出总概算表和各单元概算表，说明工程总概算投资及其构成。

二、图纸

（1）污水处理工艺系统图（1/5000~1/10000）。

（2）污水处理构筑物单体图（1/200~1/500）。

（3）污水处理构筑物布置图及污水工程总平面布置图。

（4）各专业总体设计图。

三、施工图设计

施工图设计是在初步设计批准之后进行的。其任务是以初步设计图纸和说明书为依据，根据土建施工、设备安装、组（构）件加工及管道安装所需要的程度，将初步设计精确具体化，设计图纸除了污水处理厂总平面布置图与高程布置、各处理构筑物的平面和竖向设计外，所有构筑物的各个节点构造、尺寸都用图纸表达出来，每张图均应按一定比例与标准图例精确绘制。施工图设计的深度，应满足土建施工、设备与管道安装、构件加工、施工预算编制的要求。施工图纸设计文件以图纸为主，还包括说明书、主要设备材料表、施工图预算。

1、设计说明书

（1）设计依据。初步设计或方案设计批准文件。设计进水、出水的水质和水量。

（2）设计方案。简要说明污水处理、污泥处理及废气处理的设计方案，与初步设计比较有何变更，并说明其理由、设计处理效果。

（3）图纸目录、应用标准图集号及页码。

（4）主要设备材料表。

（5）施工安装注意事项及质量、验收要求。

2、设计图纸

（1）总体设计

1）污水处理工程总平面图:比例尺为：1/100~1/500，包括风玫瑰图、指北针、等高线、坐标轴线，以及构筑物与建筑物、围墙、道路、连接绿地等的平面位置；注明厂区边界坐标及建（构）筑物一览表、总平面设计用地指标表、图例。

2）

工艺流程图：又称污水、污泥处理系统高程布置图，反映出工艺处理过程及建（构）筑物间的高程关系。同时也反映出各处理单元的构造及各种管线方向，各建（构)筑物的水面、池底或地面标高，应准确的表达建（构）筑物进出管渠的连接形式及标高。绘制高程图应采用准确地竖向比例。高程图应反映原地形、设计地坪、设计路面、建筑物室内地面之间的关系。

3）污水处理工程综合管线平面布置图：表示出管线的平面布置和高程布置，及各种管线的平面位置、长度及相互关系尺寸；管线埋深及管径（断面）、坡度、棺材、节点布置（需做详图）、管件及附属构筑物（闸门井、检查井、消火栓井）位置。必要时，可分别绘制管线平面布置图和纵断面图。图中应附管道（渠）、管件及附属构筑物一览表。

（2）单体建（构）筑物设计图

各专业（工艺、建筑、电气）总体设计之外，单体建（构）筑物设计图也应由工艺、建筑、结构、电气与自控、非标机械设备、公用工程（供水、排水、采暖）等施工详图组成。

1）工艺图：比例尺为：1/50~1/100，绘制平面图、剖面图及详图，表

示出工艺构造及尺寸、设备与管道安装位置的尺寸、高程，通过平面图、剖面图、局部详图或节点构造详图、构造大样图等表达，还应附设备、管道及附件一览表，对主要设备技术参数、尺寸标准、施工要求、标准图引用等作说明。

2）建筑图：比例尺为：1/50~1/100，表示出平面尺寸、剖面尺寸、相对高程，标明内外装修材料，并有各部分构造详图、节点大样、门窗表及必要的设计说明。

3）建筑图：比例尺为：1/50~1/100，表达建（构）筑物整体及构建的结构构造、地基处理、基础尺寸及节点构造等；结构单元和汇总工程量表，主要材料表、钢筋表及必要的设计说明，要有综合埋件及预留洞口详图。钢结构设计图应有整体装配、构建构造与尺寸、节点详图，应表达出设备性能、加工及安装技术要求，应有设备及材料表。

4）主要建筑物给水排水、采暖通风、照明及配电安装图。

3、电气与自控设计图

（1）厂区高、低变压器配电系统图和一、二次回路接线原理图：包括变电、配电、用电、启动和保护等设备型号、规格和标号。附材料设备表，说明工作原理、主要技术数据和要求。

（2）各种控制和保护原理图与接线图：包括系统布置原理图，引出或接入的接线端子板标号、符号和设备一览表，以及动作原理说明。

（3）各构筑物平、剖面图：包括变电所、配电室、操作控制间电气设备位置，供电控制线路敷设、接地装置、设备材料明细表和施工说明及注意事项。

（4）电气设备安装图：包括材料明细表、制作或安装说明。

（5）厂区室外线路照明平面图：包括各构筑物的布置、架空和电缆配电线路、控制线路和照明布置。

（6）仪表自动化控制安装图：包括系统安装、安装位置及尺寸、控制电缆线路和设备材料明细表，以及安装调试说明。

4、辅助设施实际图

辅助与附属建筑物建筑、结构、设备安装及公用工程，如办公、仓库、机修、食堂、宿舍、车库等施工设计图。
