背光驱动电路的选择策略和应用
LED驱动电路方案
LED驱动电路需要高精度的芯 片和元件来实现稳定的电流和 电压输出，而这些芯片和元件 的成本较高。此外，LED驱动 电路的设计也需要较高的技术 水平，增加了设计成本。
采用低成本的芯片和元件，例 如集成LED驱动芯片等。同时 ，简化电路设计，减少元件数 量和复杂度，以降低制造成本 。此外，通过规模效应和技术 进步，进一步降低成本。
LED驱动电路的电流和电压调节
电流调节
根据LED灯珠的规格和亮 度需求，精确控制LED灯 珠的工作电流，以保持稳 定的亮度输出。
电压调节
根据输入电压的变化，自 动调节LED灯珠的工作电 压，确保LED灯珠的安全 运行。
保护功能
具备过流保护、过压保护、 欠压保护等安全保护功能， 提高系统的稳定性和可靠 性。
02
LED驱动电路的种类与选择
线性LED驱动电路
总结词
简单、成本低、效率低
详细描述
线性LED驱动电路通过调整电阻来控制LED的亮度，电路简单，成本较低。但由 于调整电阻的同时也会调整电流，因此效率较低，不适用于大功率LED。
开关型LED驱动电路
总结词
效率高、成本适中、适用范围广
详细描述
开关型LED驱动电路通过开关管控制LED的通断，效率较高，成本适中。同时，由于其高效性，开关 型LED驱动电路适用于各种功率范围的LED。
LED照明驱动电路
LED照明驱动电路主要用于家庭 照明、商业照明和户外照明等 领域，能够提供稳定、高效、 节能的照明效果。
LED照明驱动电路通常采用恒流 驱动方式，以保持LED亮度恒定
，同时防止LED过热和损坏。
LED照明驱动电路还需要具备调 光功能，以满足不同照明需求 ，如调节亮度和色温等。
背光驱动控制方法和系统在游戏机显示器中的应用研究
背光驱动控制方法和系统在游戏机显示器中的应用研究背光驱动控制方法和系统是现代游戏机显示器中不可或缺的关键技术。
本文将对背光驱动控制方法和系统在游戏机显示器中的应用进行研究，并探讨其对游戏机显示器性能的影响。
1. 引言游戏机显示器是游戏机的核心部件之一，其性能直接关系到游戏画面的清晰度和流畅度。
而背光驱动控制方法和系统作为控制游戏机显示器背光亮度和稳定性的重要手段，对游戏画面的呈现起着关键作用。
2. 背光驱动控制方法2.1 直接驱动方式直接驱动背光是一种传统的控制方法，它直接通过常数电流或脉宽调制（PWM）方式给背光灯供电。
直接驱动方式简单易实现，成本低，但在背光亮度调节和能源利用上存在一定局限。
2.2 自适应背光控制（ABB）方式自适应背光控制是一种根据画面亮度自动调整背光亮度的方法。
ABB通过传感器感知画面亮度，并对背光进行实时调整，以保证画面不受外界光线强度影响。
这种方式可以有效降低功耗，提升画面质量。
2.3 局部区域控制（LLC）方式局部区域控制是一种将显示屏分成若干个独立区域进行背光控制的方法。
LLC根据画面内容和亮度需求，对不同区域的背光进行独立调整，以获得更高的对比度和更准确的画面表现。
3. 背光驱动控制系统3.1 控制芯片背光驱动控制系统的核心是控制芯片，它负责接收游戏机主板发送的控制信号，并根据信号调整背光灯的亮度。
好的控制芯片应具有高效率、稳定性和可靠性。
3.2 背光亮度调节电路背光亮度调节电路是背光驱动控制系统中的重要组成部分，它通过控制电流的大小和脉宽来实现背光亮度的调节。
合理设计的背光亮度调节电路能够有效提升画面质量。
3.3 传感器传感器用于感知光线强度或画面亮度，并将感知结果传输给控制芯片，以便系统根据感知结果进行背光调整。
传感器的准确度和响应速度直接关系到系统的性能。
4. 背光驱动控制方法和系统在游戏机显示器中的应用4.1 提升游戏画面效果背光驱动控制方法和系统可以有效提升游戏画面的对比度和色彩表现，使游戏画面更加鲜明细腻，增强游戏的沉浸感和视觉享受。

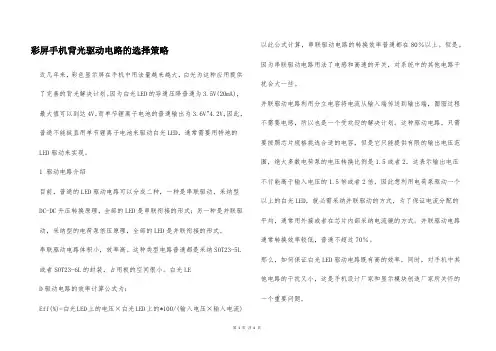

彩屏手机背光驱动电路的选择策略
彩屏手机背光驱动电路的选择策略近几年来，彩色显示屏在手机中用法量越来越大，白光为这种应用提供了完善的背光解决计划。
因为白光LED的导通压降普通为3.5V(20mA)，最大值可以到达4V，而单节锂离子电池的普通输出为3.6V"4.2V，因此，普通不能挺直用单节锂离子电池来驱动白光LED，通常需要用特地的LED驱动来实现。
1 驱动电路介绍目前，普通的LED驱动电路可以分成二种，一种是串联驱动，采纳型DC-DC升压转换原理，全部的LED是串联衔接的形式；另一种是并联驱动，采纳型的电荷泵倍压原理，全部的LED是并联衔接的形式。
串联驱动电路体积小，效率高。
这种类型电路普通都是采纳SOT23-5L 或者SOT23-6L的封装，占用板的空间很小。
白光LED驱动电路的效率计算公式为：Eff(%)=白光LED上的电压×白光LED上的*100/(输入电压×输入电流) 以此公式计算，串联驱动电路的转换效率普通都在80％以上。
但是，因为串联驱动电路用法了电感和高速的开关，对系统中的其他电路干扰会大一些。
并联驱动电路利用分立电容将电流从输入端传送到输出端，囫囵过程不需要电感，所以也是一个受欢迎的解决计划。
这种驱动电路，只需要按照芯片规格挑选合适的电容，但是它只能提供有限的输出电压范围，绝大多数电荷泵的电压转换比例是1.5或者2，这表示输出电压不行能高于输入电压的1.5倍或者2倍，因此想利用电荷泵驱动一个以上的白光LED，就必需采纳并联驱动的方式，为了保证电流分配的平均，通常用外接或者在芯片内部采纳电流镜的方式。
并联驱动电路通常转换效率较低，普通不超过70％。
那么，如何保证白光LED驱动电路既有高的效率，同时，对手机中其他电路的干扰又小，这是手机设计厂家和显示模块创造厂家所关怀的一个重要问题。
第1页共4页。
一种LED背光驱动升压电路EMI优化措施的分析和应用
一种LED背光驱动升压电路EMI优化措施的分析和应用LED背光驱动升压电路是常见于LED背光电视、显示屏等设备中的电路模块。
由于LED背光电路中存在较高的开关频率和较大的开关幅度，容易产生电磁干扰(EMI)。
本文将对LED背光驱动升压电路的EMI问题进行分析，并提出相应的优化措施。
首先，要了解导致LED背光驱动升压电路EMI的原因。
主要有以下几个方面：1.开关频率导致的辐射干扰：LED背光驱动升压电路中的开关频率较高，一般在几十kHz到几百kHz之间。
高频开关会产生电磁波辐射，导致电磁干扰。
2.开关电流导致的共模干扰：开关电路中的电流会通过电感产生峰值激励，导致共模干扰。
共模干扰是指电路中的两个信号相对地提高或降低，导致电路整体发生偏移。
3.开关电压引起的差模噪声：开关电路中的电压一般会导致瞬态噪声，这些噪声可通过电容电压饰品到地或电源系统中。
为了解决LED背光驱动升压电路EMI问题，可以采取以下措施：1.优化布线：合理布线是减少EMI的重要措施。
在设计LED背光驱动升压电路时，应注意将相互干扰的信号线与高频线路相隔离，并尽量减少信号线与电源线、地线之间的交叉。
2.选择合适的滤波元件：在设计LED背光驱动升压电路时，应选择低ESL（等效串联电感）的电容和高ESR（等效串联电阻）的电解电容，以减少开关电流引起的共模噪声。
3.增加隔离层：可以在LED背光驱动升压电路周围添加适当的隔离层，如金属屏蔽罩或电磁屏蔽材料，减少电磁波辐射。
4.合理选择元器件：选择低EMI的元器件是减少EMI的有效方法。
应选择低噪声、低开关损耗和低斜率的开关管等元器件。
5.增加滤波电路：可以在LED背光驱动升压电路输出端加入滤波电路，如LC滤波电路、RC滤波电路等，以抑制开关电压引起的噪声。
综上所述，LED背光驱动升压电路EMI问题需要综合考虑诸多因素，从布线、滤波元件、隔离层、元器件选择和滤波电路等方面进行优化，以达到减少电磁干扰的目的。
背光驱动控制方法和系统在显示技术中的应用
背光驱动控制方法和系统在显示技术中的应用随着科技的不断发展和创新，显示技术也得到了长足的进步。
背光驱动控制方法和系统作为显示技术的重要组成部分，在提升显示效果、降低能耗等方面发挥着重要作用。
本文将介绍背光驱动控制方法和系统在显示技术中的应用，并探讨其对显示品质和能效的影响。
一、背光驱动控制方法的概述背光驱动是指通过控制背光源的亮度和开关时间来实现显示屏幕的亮度调节。
在背光驱动控制方法中，最常见的是PWM（脉宽调制）控制和电压调光控制。
PWM控制通过不断调节背光灯的亮度和闪烁频率，以达到预期的亮度效果。
电压调光控制则是通过调节背光源的工作电压来改变其亮度。
这些控制方法既能满足不同显示需求，又能降低能耗，提高显示品质。
二、背光驱动控制方法的优势1. 提升显示品质：背光驱动控制方法可以根据不同的显示场景和环境，灵活调节背光源的亮度。
在低光环境中，可以通过降低亮度来减少视觉疲劳和眩光感；在高光环境中，可以通过增加亮度来提高可读性和对比度，使图像更加清晰和生动。
2. 降低能耗：背光驱动控制方法可以根据实际使用情况，智能地调节背光源的亮度和开关时间。
在没有显示内容或者暗场景下，可以降低背光源的亮度或完全关闭，从而节省能源并延长显示器的使用寿命。
3. 护眼功能：背光驱动控制方法可以通过降低背光亮度和闪烁频率，减轻眼睛对强光的疲劳感。
尤其对于长时间使用电子产品的人群来说，背光驱动控制方法可以有效降低眼睛的视觉疲劳，提高使用体验。
4. 节省成本：背光驱动控制方法可以通过降低背光灯的功耗和提高效率，实现对背光源的节能控制。
这不仅可以降低能源消耗，减少使用成本，还可以延长背光源的使用寿命，降低更换成本。
三、背光驱动控制系统的应用背光驱动控制系统是指将背光驱动控制方法与显示设备相结合，实现对背光源亮度的控制和调整。
背光驱动控制系统广泛应用于各类显示设备，如液晶显示器、LED显示器、OLED显示器等。
通过背光驱动控制系统，可以实现对显示设备的亮度调节、能耗控制、显示效果优化等功能。
背光驱动控制方法在智能车载显示屏中的应用研究
背光驱动控制方法在智能车载显示屏中的应用研究智能车载显示屏作为现代汽车中重要的信息显示终端，扮演着车内信息交互的关键角色。
而背光驱动控制方法的应用对于智能车载显示屏的性能和用户体验具有重要意义。
本文将针对背光驱动控制方法在智能车载显示屏中的应用进行研究。
一、背光驱动控制方法简介背光驱动控制方法是指用于控制车载显示屏的背光模块的工作方式和参数设置的技术手段。
常见的背光驱动控制方法包括PWM调光、电流控制、自适应亮度调节等。
这些方法各有特点，在智能车载显示屏中的应用也不尽相同。
二、PWM调光方法PWM调光方法是通过调节背光模块输入的PWM信号的占空比来实现背光亮度的调节。
PWM调光方法具有灵活性高、功耗低等优点，被广泛应用于智能车载显示屏中。
在实际应用中，可以根据车速、光照强度等因素来调整PWM信号的占空比，从而实现背光的自适应调节。
三、电流控制方法电流控制方法是通过调节背光模块的电流大小来控制背光亮度。
相比于PWM调光方法，电流控制方法在背光亮度调节的精度和稳定性上更具优势，可以提供更好的显示效果。
但是电流控制方法的功耗较高，需要在设计时兼顾功耗和性能的平衡。
四、自适应亮度调节方法自适应亮度调节方法是根据车辆行驶环境和用户需求的变化，实时调整智能车载显示屏的亮度。
该方法通过传感器感知外界光照强度，并结合车速、时间等因素，自动调节背光亮度，提供更适合用户需求和视觉舒适度的显示效果。
五、背光驱动控制方法的优化为了进一步提升智能车载显示屏的性能和用户体验，背光驱动控制方法的优化是非常重要的。
1. 硬件方面的优化：通过改进背光模块的设计和选择合适的背光源，可以提升背光的亮度和色彩表现，使显示效果更加清晰鲜艳。
2. 软件方面的优化：通过优化背光驱动控制算法和适当的图像处理算法，可以进一步提高背光亮度调节的精度和稳定性。
3. 用户体验方面的优化：考虑到驾驶员长时间注视显示屏可能造成的视觉疲劳问题，可以在背光驱动控制方法中加入休息提醒功能，定时调整亮度，减轻驾驶员的眼睛负担。
背光驱动电路的选择策略和应用
背光驱动电路的选择策略和应用越来越多的便携式消费电子产品配备了彩色显示屏，例如手机、数码相机、PDA、MP3、PMP播放器等，其中手机又占据了那个市场的绝大部分份额，从而导致了这两年来中小尺寸显示屏产业链的飞速进展。
依照顾用的不同，显示屏会有不同的种类，例如TFT-LCD、CSTN-LCD以及OLED显示屏，从市场的应用看，OLED显示屏只是在折叠式手机的副屏以及MP3的市场上占有一定的份额，而市场的主流依旧是TFT和CSTN，这两种类型的LCD屏占据了现有的中小尺寸显示屏出货量的绝大部分。
本文重点就中小尺寸的LCD显示屏的背光驱动解决方案作一个分析介绍。
背光驱动的技术分析LCD显示屏自身并不发光，为了能够清晰的看到LCD显示屏的内容，需要一定的白光背光源。
在中小尺寸LCD显示屏中，一样采纳白光LED作为显示屏的背光源。
白色LED背光电源由数个白光LED组成，如手机、数码相机一样仅需要2到3个白光LED，而PDA和PMP那么依照其显示屏的面积，可能需要3到6个LED。
对背光驱动电路的要求是：满足背光的亮度要求整个显示屏亮度平均〔不承诺有某一部分较亮、另一部较暗的情形〕亮度能够方便地调剂驱动电路占PCB空间要小工作效率高综合成本低对系统其他模块干扰小依照顾用场合不同，系统设计者关注的重点可能会有所差别,例如关于低成本的产品方案中，可能会把整个驱动电路的成本放在第一位，关于手机的应用中，白光驱动电路对其他模块是否会产生EMI干扰那么是要重点考虑的因素，而在MP3应用中，又有可能对EMI干扰不太关怀。
白光LED驱动器差不多上有两种驱动方式：一种是采纳电感升压式DC/DC升压变换的原理来驱动，所有的LED串联接在一起，一样也叫做串联型驱动方式；另一种是采纳升压式电荷泵驱动电路，所产生的电压一样在5V/4.5V或者是依照LED的正向导通电压而自适应确定的一个电压，所有的LED并联在一起，一样也叫做并联型驱动方式。
背光驱动电路的选择策略和应用
高分辨率和高刷新率的背光驱动电路需要更复杂的设计和制造工艺 ，增加了研发和制造成本。
低功耗和长寿命的技术挑战
更严格的能源效率标准
随着环保意识的提高和能源资源的日益紧张 ，背光驱动电路需要更严格的能源效率标准 。
更长的产品寿命
消费者对产品的使用寿命要求越来越高，背光驱动 电路需要更严格的能效标准
为了满足环保和可持续发展的要求，背光驱动电路需要更严格的能 效标准，减少能源消耗和碳排放。
感谢您的观看
THANKS
低成本
01
CCFL背光驱动电路的成本相对较低，适合于一些低成本应用。
均匀背光
02
CCFL背光能够提供均匀的背光效果，适用于一些需要大面积背
光的应用。
高亮度
03
CCFL背光能够在较高的亮度下工作，适用于一些户外或高亮度
环境下的应用。
RGB LED背光驱动电路
01
02
03
色彩还原
RGB LED背光能够提供更 为真实的色彩还原，适用 于对色彩要求较高的应用 。
2
需要考虑LED灯珠的亮度、色温可调和寿命等问 题，以满足用户对屏幕显示效果的需求。
3
在设计中，还需要考虑电路板的布局和散热问题 ，以确保笔记本电脑的整体性能和稳定性。
手机和平板电脑的背光驱动电路设计
01
手机和平板电脑通常采用LCD 或OLED屏幕，需要背光驱动 电路提供均匀、稳定的亮度。
02
针对小尺寸、薄型化和轻量化 等特点，背光驱动电路的设计 需要采用高度集成的芯片和简 洁的电路设计。
更复杂的软件编程
由于背光驱动电路需要更多的智能化功能，因此需要更复杂的软件 编程和调试来保证其稳定性和可靠性。
背光驱动控制系统的智能化设计与应用
背光驱动控制系统的智能化设计与应用在如今的科技发展中，背光驱动控制系统已经成为了许多电子设备中必不可少的一部分。
它不仅能提供亮度调节功能，还能节约能源，并提供更好的用户体验。
然而，随着智能化技术的不断发展，如何将背光驱动控制系统与智能化相结合成为了一个热门的研究领域。
本文将探讨背光驱动控制系统的智能化设计与应用。
一、背光驱动控制系统的基本原理背光驱动控制系统是指通过一系列的电路和芯片来控制背光模组的亮度和颜色，从而达到适合不同环境和用户需求的效果。
这个系统一般由电源模块、信号输入模块、背光模组和控制芯片等组成。
其中，控制芯片起到了关键的作用。
它通过输入的信号和外部环境信息来控制背光模组的亮度和颜色，从而实现智能化控制。
二、背光驱动控制系统的智能化设计为了实现智能化控制，背光驱动控制系统需要具备以下几个方面的设计：1. 传感器的应用：通过在设备中加入合适的传感器，背光驱动控制系统可以获取周围环境的光线强度、温度、湿度等信息，并根据这些信息进行自动调节。
例如，在光线较暗的环境中，系统可以增加背光的亮度，保证用户在任何环境下都能够正常使用设备。
2. 数据分析与学习：智能化设计的关键在于数据的分析与学习。
背光驱动控制系统需要能够对用户的使用习惯和环境做出分析，从而做出更智能化的调节。
例如，系统可以学习用户在不同环境下的偏好，根据用户的偏好自动调节背光的亮度和颜色。
3. 人工智能算法的应用：背光驱动控制系统可以通过应用人工智能算法来实现更高级的智能化控制。
例如，系统可以通过图像识别技术，自动检测屏幕上显示的内容，并根据内容的不同调节背光的强度和颜色，以达到更好的显示效果。
三、背光驱动控制系统智能化应用的案例分析1. 智能手机屏幕背光控制：在智能手机中，背光驱动控制系统能够根据环境的光线强度和用户的使用习惯，自动调节屏幕的亮度，以保护用户的视力和延长电池的使用时间。
2. 智能电视背光控制：智能电视的背光驱动控制系统可以通过图像识别技术，自动调节背光的亮度和颜色，以获得更好的观影体验。
高对比度背光驱动控制方法与系统的研究与应用
高对比度背光驱动控制方法与系统的研究与应用1. 引言高对比度背光驱动控制方法与系统是在显示技术领域中的一项重要研究内容。
在今天这个信息化的时代，人们对显示设备的要求越来越高，其中之一就是显示效果的对比度。
本文将探讨高对比度背光驱动控制方法与系统的研究与应用。
2. 背光驱动控制方法2.1 直接驱动方法直接驱动方法是一种常用的背光驱动控制方法，它通过直接控制背光源的亮度来实现对比度的调节。
这种方法操作简单，实用性较强，适用于小型显示设备。
然而，直接驱动方法存在亮度调节范围受限、功耗较高等问题。
2.2 PWM调光法PWM调光法是一种基于脉宽调制原理的背光驱动控制方法。
通过改变脉冲宽度的占空比来调节背光源的亮度，从而实现高对比度的显示效果。
这种方法能够在较低功耗下得到较高的亮度调节范围，因此在中大型显示设备上得到广泛应用。
2.3 局部调光法局部调光法是一种基于分区域调光的背光驱动控制方法。
通过将背光源分成若干个区域，并独立调节每个区域的亮度，从而实现高动态对比度的显示效果。
这种方法能够在显示静态画面的同时，提高动态画面的对比度。
3. 高对比度背光驱动控制系统高对比度背光驱动控制系统是以上述方法为基础，结合硬件和软件开发的综合应用。
该系统一般包括背光源，驱动电路和控制软件。
驱动电路负责接收控制信号，经过适当的处理后，将信号送往背光源，实现对比度的调节。
控制软件则提供用户界面来方便用户对显示效果的调节。
4. 应用领域4.1 智能手机在智能手机领域，用户对显示效果的要求特别高。
高对比度背光驱动控制方法与系统能够提供更加清晰、鲜明的画面效果，使用户能够更好地享受手机带来的视觉体验。
4.2 电视和电脑显示器在大屏幕显示设备中，高对比度的显示效果尤为重要。
背光驱动控制系统能够实现高亮度和高动态对比度，使画面更加细腻，符合用户观影和使用电脑的需求。
4.3 广告牌和宣传展示高对比度背光驱动控制系统在广告牌和宣传展示中也有广泛应用。
高分辨率背光驱动控制方法与系统的研究与应用
高分辨率背光驱动控制方法与系统的研究与应用随着科技的不断发展，高分辨率显示技术已经成为电子设备的重要组成部分，而背光驱动控制方法和系统对于高分辨率显示的性能提升至关重要。
本文将探讨高分辨率背光驱动控制方法与系统的研究与应用。
一、背光驱动控制概述背光是液晶显示器的主要光源，背光驱动控制方法和系统用于控制光源的亮度、颜色和均匀性等参数。
背光驱动控制的优劣直接影响显示效果和观看体验。
高分辨率显示需要更高的亮度和更准确的颜色还原，因此背光驱动控制方法和系统的研究变得尤为重要。
二、背光驱动控制方法1. 硬件驱动控制方法硬件驱动控制方法通过电路设计和控制器的选择来实现对背光的控制。
常见的硬件驱动控制方法包括恒流驱动、PWM调光和多区域调光等。
恒流驱动能够保证背光亮度的稳定性，并且适用于大面积背光模组；PWM调光则通过调节背光的闪烁频率来控制亮度，可以实现更高的亮度调节范围和灵活性；多区域调光则将背光模组分成多个区域，可以实现局部亮度调节，提高对比度和色彩表现。
2. 软件驱动控制方法软件驱动控制方法通过编程控制来实现对背光的控制。
通过调整电压和电流的值来改变背光亮度和颜色。
软件驱动控制方法相比硬件驱动更加灵活，能够实现更多样化的背光控制效果，但也更加依赖于处理器的计算能力。
三、背光驱动控制系统背光驱动控制系统由驱动电路、控制器和背光模组组成。
驱动电路负责将电能转化为背光所需的电流和电压；控制器负责接收外部输入信号，通过调整驱动电路的工作参数来控制背光亮度和颜色；背光模组则是具体实现背光的部分。
背光驱动控制系统的设计需要考虑功耗、稳定性和成本等因素，以实现高性能、高效能的背光控制。
四、高分辨率背光驱动控制应用高分辨率背光驱动控制方法和系统在各个领域都有广泛的应用。
其中，在智能手机、平板电脑和电视等消费电子产品中的应用最为普遍。
高分辨率的显示屏幕需要更高的亮度和更准确的颜色还原，背光驱动控制系统的优化能够提升用户观看体验。
背光驱动控制方法和系统的可靠性分析与改进策略
背光驱动控制方法和系统的可靠性分析与改进策略背光驱动控制方法和系统在现代平板电脑、液晶显示屏等电子产品中广泛应用。
然而，由于长时间使用和外部环境的影响，背光驱动控制方法和系统的可靠性成为了值得关注和改进的问题。
本文将对背光驱动控制方法和系统的可靠性进行分析，并提出相应的改进策略。
一、背光驱动控制方法的可靠性分析背光驱动控制方法是指通过改变背光亮度和工作模式来控制显示屏的光亮程度和显示效果。
在分析背光驱动控制方法的可靠性时，我们需要考虑以下几个方面：1.1 电路设计背光驱动控制方法的可靠性首先受制于电路设计的合理性。
一个优良的电路设计应该考虑到电路的稳定性、抗干扰能力以及电路元件的选用等因素。
1.2 故障检测与保护机制背光驱动控制方法需要具备故障检测与保护机制，以保证在电路故障发生时能及时检测出故障并采取相应的保护措施，防止故障扩大和对其他部件造成影响。
1.3 节能性与稳定性背光驱动控制方法的长时间使用会对电源造成一定的负担，因此节能性与稳定性是保证背光驱动控制方法可靠性的重要因素。
对于背光亮度的控制和动态调节，应该合理选择功率管理策略，以确保系统的长期稳定工作。
二、背光驱动系统的可靠性分析背光驱动系统是指包含背光源以及背光驱动控制方法的整体系统。
在分析背光驱动系统的可靠性时，我们需要考虑以下几个方面：2.1 热稳定性背光驱动系统在长时间使用时容易产生热量，因此热稳定性是一个需要重点关注的问题。
系统设计时应该考虑到散热措施，以保证系统在高温环境下的正常工作。
2.2 兼容性背光驱动系统往往需要与其他部件和控制系统进行协同工作。
因此，在设计背光驱动系统时，应该考虑到兼容性问题，并确保其与其他部件的电气信号相互匹配，以确保系统的正常工作。
2.3 可维护性背光驱动系统的可靠性还包括系统的可维护性。
在系统设计时，应该考虑到易损件的更换和维修的方便性，以降低维护成本和维修时间。
三、背光驱动控制方法和系统的改进策略在分析了背光驱动控制方法和系统的可靠性后，我们可以提出以下几点改进策略：3.1 定期维护和检测定期对背光驱动控制方法和系统进行维护和检测是保证其可靠性的关键。
背光驱动控制技术在平板电脑显示屏中的应用
背光驱动控制技术在平板电脑显示屏中的应用近年来，随着科技的迅猛发展，平板电脑作为一种智能化、便携式的电子设备，逐渐成为人们生活中不可或缺的一部分。
而平板电脑的显示效果对用户体验有着重要影响，而背光驱动控制技术正是提升平板电脑显示效果的重要手段之一。
本文将探讨背光驱动控制技术在平板电脑显示屏中的应用。
一、背光驱动控制技术概述背光驱动控制技术是指通过对液晶的背光进行控制，来提供显示屏的光源亮度和色彩表现能力。
背光驱动控制技术在平板电脑等液晶显示设备中被广泛应用，其主要作用是提供显示效果的亮度调节、色彩均匀性和对比度控制等方面。
二、背光驱动控制技术的分类背光驱动控制技术大体上可以分为CCFL（冷阴极荧光灯）背光和LED（发光二极管）背光两种。
1. CCFL背光CCFL背光是一种传统的背光驱动技术，通过冷阴极荧光灯作为光源。
其优点是价格较为低廉且在一定程度上能够满足亮度和色彩需求。
然而，CCFL背光存在发热量大、功耗高、寿命短等问题，逐渐被LED背光替代。
2. LED背光相比于CCFL背光，LED背光技术具有更高的色彩饱和度、对比度和亮度调节范围，并且更加节能环保。
LED背光还可以细分为直下式和边缘式两种，分别通过LED灯在显示屏背后直接或边缘平均分布的方式来提供光源。
三、背光驱动控制技术的优势背光驱动控制技术在平板电脑显示屏中具有以下几个优势。
1. 色彩表现更加丰富背光驱动控制技术使得平板电脑的显示屏具有更高的色彩饱和度和更精准的色彩还原能力。
用户可以更清晰地观看图片、视频和游戏，提升视觉享受。
2. 亮度调节范围更大背光驱动控制技术可以实现平板电脑显示屏的亮度调节，用户可以根据不同环境和需求进行灵活的亮度调整。
例如，在夜间使用时，用户可以选择较低的亮度，以减少对眼睛的刺激。
3. 能效比更高与传统的背光技术相比，LED背光技术具有更高的能效比，能够有效降低平板电脑的能耗。
这不仅有助于延长电池使用时间，也更符合节能环保的理念。
高刷新率背光驱动控制方法与系统的研究与应用
高刷新率背光驱动控制方法与系统的研究与应用随着科技的进步，人们对显示设备的要求也越来越高，特别是对显示刷新率的要求。
高刷新率背光驱动控制方法与系统应运而生，成为提升显示效果和用户体验的重要技术。
一、背光驱动控制方法的研究与应用1. 背光技术的发展背光技术是现代平板显示设备的主要光源，随着OLED技术的快速发展，越来越多的设备开始采用OLED背光。
高刷新率对于OLED显示屏来说，可以提供更流畅的动画效果和更清晰的图像显示。
2. 传统背光驱动控制方法传统的背光驱动控制方法主要包括PWM(脉宽调制)和AM(幅度调制)。
其中，PWM是一种常用的方法，通过调整背光灯的亮度来实现不同刷新率下的显示效果。
然而，PWM在一些频率较低的情况下可能会引起可见的闪烁问题，导致使用者的视觉疲劳。
3. 高刷新率背光驱动控制方法为了解决可见闪烁的问题，研究人员提出了一些高刷新率背光驱动控制方法。
这些方法主要包括：多周期驱动、多频率驱动和全局调光。
多周期驱动通过将背光灯的亮度分成多个周期来降低可见闪烁的可能性。
多频率驱动则是通过在不同的刷新率下调整背光灯的亮度，实现更平滑的显示效果。
全局调光技术则采用了更复杂的算法，根据图像内容和显示器的特性来实时调整背光灯的亮度，以达到最佳的显示效果。
二、高刷新率背光驱动控制系统的设计与开发1. 系统设计高刷新率背光驱动控制系统一般包括硬件和软件两部分。
硬件方面，涉及到背光模块、背光驱动板等设备的选择与连接。
软件方面，需要进行驱动程序的编写和算法的实现。
2. 系统开发在背光驱动控制系统的开发过程中，首先需要对背光模块的特性进行分析和测试，确定适用的驱动方法。
然后，根据系统需求和设计要求，进行硬件和软件的开发工作。
最后，对系统进行整体测试和优化，确保系统的稳定性和性能。
三、高刷新率背光驱动控制方法与系统的应用前景1. 游戏行业在游戏行业中，高刷新率的显示设备可以提供更流畅的游戏画面和更快的响应速度，提升玩家的游戏体验。
背光驱动控制方法在电子白板中的应用研究
背光驱动控制方法在电子白板中的应用研究随着科技的不断进步，电子白板作为一种新型的教学工具，在教育领域得到了广泛应用。
而电子白板的有效性和用户体验很大程度上受到背光驱动控制方法的影响。
本文将研究和探讨背光驱动控制方法在电子白板中的应用，并分析其优势和不足之处。
一、背光驱动控制方法概述背光驱动控制方法是指通过控制背光源的亮度和颜色来实现对电子白板显示效果的调控。
目前，常用的背光驱动控制方法包括PWM调光、全局背光调节和动态背光调节等。
1. PWM调光PWM调光是一种通过变化背光源的亮度和灰度来控制图像显示的方法。
它通过改变背光源的亮度来调整显示的对比度和亮度，从而实现更好的视觉效果。
PWM调光具有响应速度快、效果好的特点，然而在低亮度下可能会出现闪烁问题。
2. 全局背光调节全局背光调节是指通过改变整个屏幕的亮度来调节显示效果。
与PWM调光不同，全局背光调节不会出现闪烁问题，但对于亮度调节范围有限。
3. 动态背光调节动态背光调节是根据电子白板内容的亮度变化来调整背光亮度的方法。
通过实时检测图像亮度并调整背光亮度，可以实现动态的背光控制。
动态背光调节可以有效提升用户的视觉体验，但对于背光调节算法的要求较高。
二、背光驱动控制方法在电子白板中的应用1. 提升用户体验通过合适的背光驱动控制方法，可以调节电子白板的亮度、对比度和色彩饱和度，提高用户对图像内容的观看体验。
例如，在阅读模式下可以降低背光亮度，减少眼睛疲劳；在展示模式下可以提高背光亮度，增加图像清晰度。
2. 节能环保采用动态背光调节方法，可以根据实际显示内容的亮度需求来控制背光亮度，从而实现节能效果。
特别是在教室等需要长时间使用电子白板的场景中，采用背光驱动控制方法可以有效降低能耗，减少对环境的负荷。
三、背光驱动控制方法的优劣势分析1. 优势背光驱动控制方法可以根据实际需求调整电子白板的显示效果，提升用户体验。
特别是动态背光调节方法，可以提高显示效果的同时实现节能环保。
LCD电视背光驱动电路设计 and液晶电视与显示器的性能差异以及提高性能的方法
技術文庫欲打印此文章，從您的瀏覽器菜單中選擇“文件”後再選“打印”。
LCD 電視背光驅動電路設計挑戰分析和方案設計上網時間: 2005年10月21日LCD 電視應用中可以採用多種架構產生驅動CCFL 所需的交流波形，驅動多個CCFL 時所要面對的三個關鍵的設計挑戰是選擇最佳的驅動架構、多燈驅動、燈頻和脈衝調光頻率控制。
本文對四種常用驅動架構進行了對比分析，並提出多燈設計中解決亮度不均以及驅動頻率可能干擾畫面等問題的方法，並提出基於DS3984/DS3988的電路方案。
圖1：Royer 驅動器簡單，但不太精確。
液晶顯示器(LCD)正成為電視的主流顯示技術。
LCD 面板實際上是電子控制的光閥，需要靠背光源產生可視的影像，LCD 電視通常用冷陰極螢光燈提供光源。
其他背光技術，例如發光二極體也受到一定的重視，但由於成本過高限制了它的應用。
由於LCD 電視是消費品，壓倒一切的設計考慮是成本─當然必須滿足最低限度的性能要求。
驅動背光燈的CCFL 轉換器不能明顯縮短燈的壽命。
此外，由於要用高壓驅動，安全性也是一個必須考慮的因素。
LCD 電視應用中，驅動多個CCFL 時所要面對的三個關鍵的設計挑戰是：挑選最佳的驅動架構；多燈驅動；燈頻和脈衝調光頻率的嚴格控制。
挑選最佳的驅動架構 可以用多種架構產生驅動CCFL 所需的交流波形，包括Royer(自振盪，self-oscillating)、半橋、全橋和推挽。
表1詳細歸納了這四種架構各自的優缺點。
圖2：全橋驅動器很適合於大範圍的直流電源。
1. Royer 架構 Royer 架構(圖1)的最佳應用是在不需要嚴格控制燈頻和亮度的設計中。
由於Royer 架構是自振盪設計，受元件參數偏差的影響，很難嚴格控制燈頻和燈電流，而這兩者都會直接影響燈的亮度。
因此，Royer 架構很少用於LCD 電視，儘管它是本文所述四種架構中最廉價的。
圖3：半橋驅動器比全橋驅動器少用兩個MOSFET 。
手机背光驱动的原理与应用
手机背光驱动的原理与应用1. 背光驱动技术的发展•背光驱动技术是指为手持设备提供背光照明的技术，主要包括：电阻分压驱动、电流源驱动、PWM调光技术等。
•随着手机屏幕尺寸的增大和分辨率的提高，背光驱动技术变得越来越重要。
•背光驱动技术的发展可以提高手机屏幕的亮度、对比度和色彩还原度，使用户在户外环境下更清晰地显示屏幕内容。
2. 手机背光驱动的原理手机背光驱动的原理是通过电源将电能转化为光能，实现对手机屏幕的背光照明。
具体来说，手机背光驱动的原理包括以下几个方面：2.1 背光模块•背光模块由LED灯珠和驱动电路组成，常见的背光模块有直下式组织结构和边框式组织结构。
•直下式组织结构中，LED灯珠位于手机屏幕的正下方，通过反射透过LCD显示器后照射到用户眼中。
•边框式组织结构中，LED灯珠位于手机屏幕的边框处，通过灯光导光板等方式照射到LCD显示器。
2.2 驱动电路•驱动电路是手机背光驱动的核心部分，它负责对LED灯珠进行电流控制，从而控制背光的亮度。
•常用的驱动电路有电阻分压驱动、电流源驱动和PWM调光驱动。
•电阻分压驱动是最简单的方法，通过电阻分压来控制电流，从而控制背光的亮度。
但是效率低下，无法实现精细调光。
•电流源驱动是较为常用的方法，它通过驱动电路提供恒定的电流给LED灯珠，从而实现背光的亮度控制。
但是成本较高。
•PWM调光驱动是目前主流的方法，它通过调节PWM信号的占空比来调节LED灯珠的亮度。
具有高效、精确的特点。
3. 手机背光驱动的应用手机背光驱动技术在手机屏幕亮度调节、节能和视觉体验等方面都有重要应用。
3.1 手机屏幕亮度调节•背光驱动技术可以根据环境亮度和用户设置来调节手机屏幕的亮度。
在弱光环境下，可以增加背光亮度，使用户更清晰地看到屏幕内容；在强光环境下，可以降低背光亮度，减少眩光。
•通过背光驱动技术可以实现自动亮度调节，让用户在不同光照条件下获得更好的视觉体验。
3.2 手机屏幕节能•背光驱动技术可以根据显示内容的亮度需求和显示时间的长度，调节背光的亮度和启动时间，减少手机的功耗。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
背光驱动电路的选择策略和应用Coca-cola standardization office【ZZ5AB-ZZSYT-ZZ2C-ZZ682T-ZZT18】背光驱动电路的选择策略和应用越来越多的便携式消费电子产品配备了彩色显示屏，例如手机、数码相机、PDA、MP3、PMP播放器等，其中手机又占据了这个市场的绝大部分份额，从而导致了这两年来中小尺寸显示屏产业链的飞速发展。
根据应用的不同，显示屏会有不同的种类，例如TFT-LCD、CSTN-LCD以及OLED显示屏，从市场的应用看，OLED显示屏只是在折叠式手机的副屏以及MP3的市场上占有一定的份额，而市场的主流依然是TFT和CSTN，这两种类型的LCD屏占据了现有的中小尺寸显示屏出货量的绝大部分。
本文重点就中小尺寸的LCD显示屏的背光驱动解决方案作一个分析介绍。
背光驱动的技术分析LCD显示屏自身并不发光，为了可以清楚的看到LCD显示屏的内容，需要一定的白光背光源。
在中小尺寸LCD显示屏中，一般采用白光LED作为显示屏的背光源。
白色LED背光电源由数个白光LED组成，如手机、数码相机一般仅需要2到3个白光LED，而PDA和PMP则根据其显示屏的面积，可能需要3到6个LED。
对背光驱动电路的要求是：满足背光的亮度要求整个显示屏亮度均匀（不允许有某一部分较亮、另一部较暗的情况）亮度可以方便地调节驱动电路占PCB空间要小工作效率高综合成本低对系统其他模块干扰小根据应用场合不同，系统设计者关注的重点可能会有所差别,例如对于低成本的产品方案中，可能会把整个驱动电路的成本放在第一位，对于手机的应用中，白光驱动电路对其他模块是否会产生EMI干扰则是要重点考虑的因素，而在MP3应用中，又有可能对EMI干扰不太关心。
白光LED驱动器基本上有两种驱动方式：一种是采用电感升压式DC/DC 升压变换的原理来驱动，所有的LED串联接在一起，一般也叫做串联型驱动方式；另一种是采用升压式电荷泵驱动电路，所产生的电压一般在5V/或者是根据LED的正向导通电压而自适应确定的一个电压，所有的LED并联在一起，一般也叫做并联型驱动方式。
串联驱动电路从技术发展的角度看，串联型驱动出现的比较早，技术上也比较成熟。
以启攀微电子的CP2126为例，典型的串联型驱动电路如图一所示：以CP2126为例，一般而言，采用串联方式使流过每一个LED的电流都一样，则发光的均匀性好；同时由于其升压原理，所产生的电压依赖于LED 导通指定电流时所需要的电压，反馈电压CS内部设定为95mV，可以计算出当需要15mA的LED电流时，R1的值应该为：R1＝95mV/15mA=无论是驱动2个LED还是多达5个LED，都可以通过改变R1的电阻值可以灵活的设定LED的亮度，在SHDN引脚施加一定占空比的PWM控制信号，可以使LED的亮度从不亮到满亮度之间无级可变。
在CP2126的设计中注意了两个问题：1、避免了EMI的干扰问题CP2126避免了一般的串联型LED驱动电路中电感和大电流开关所产生的EMI干扰问题，对于例如MP3、PMP之类的应用场合，这个问题可能影响不大，但是在手机应用中，EMI干扰会造成手机的接收灵敏度变差。
CP2126通过优化了内部电路的设计，避免了这个问题。
下表对比了两款串联驱动芯片在相同的应用情况下，对手机接收灵敏度的影响。
可以看到，CP2126的工作与否对手机接收灵敏度的指标几乎没有影响，而芯片X在工作时，由于EMI的干扰造成了手机接收灵敏度的下降。
同时，CP2126在输入驱动3个白光LED的典型应用情况下，可以达到83％的转换效率。
PCB设计也会对电路性能有比较大的影响。
一般而言高频部分的走线应该尽可能的短而粗，对地的过孔尽可能的大而多，在CP2126的相关资料中对此都有比较详细的说明。
2、内置输出开路保护电路在应用中，有可能出现LED的开路故障情况，在这种情况下，由于CS 引脚的反馈电压始终为0，如果没有保护电路，这种升压型的电路就会一直升压直到内部的开关管被击穿而损坏。
所以，没有内置开路保护电路的芯片会要求外部增加一个Zener二极管，利用它的击穿来保护内部的开关管。
保护电路如下：显而易见，这样的保护电路又增加了系统的成本和PCB板的面积，另一种保护方式是增加一个引脚，采用如SOT23－6L的封装，对VOUT的电压采样并进行检测。
CP2126的设计可以保证外围应用电路无须做任何改动，在LED开路的情况下芯片依然不被损坏，当故障状态解除后，芯片又可以正常工作。
并联驱动虽然串联驱动电路具备了效率高的优点，但是整体的解决方案需要一个电感和一个肖特基二极管，这又额外的增加了系统成本，使得最终的综合成本和并联相比，并不一定有优势。
同时，贴片电感的体积较大，一般有*大小，同时还有可能产生EMI干扰。
固定模式并联驱动电路早期的并联驱动电路只是解决了LED所需要的电压问题，它把电池电压统一通过电荷泵的方式升压到5V或者的这样一个固定的电压，然后每一个LED通过串联一定的电阻阻值来控制LED的电流。
电荷泵电路的一个基本缺点在于，在给定的输出电压要求情况下，随着输入电压的变化，转换效率变化很大，理论上，两倍电荷泵电路所能达到的最高效率为：Eff=VOUT/(2*VIN)*100%例如，当VIN=，VOUT=5V时，效率可以达到%，由于内部器件的损耗，一般也可以达到80％以上。
但是，当VIN=,VOUT=5V时，理论效率最高就只有%。
从图中可以看到，CP2128外围元件只需要三个电容，根据驱动LED灯的数目的不同，需要1到5个电阻，和串联驱动电路相比，虽然具有效率不高的缺点，但是外围元件的成本和所占PCB面积都比较小，还可以说是相当低成本的一个解决方案。
混和模式并联驱动电路为了能够和串联驱动相抗衡，并联驱动电路要重点解决两个问题：一个是效率，一个是电流匹配。
为了提高效率，非常有必要引入新的工作模式。
在这种情况下，驱动电路所产生的输出电压不再是一个固定值，而是一个适当的并且可以驱动LED的电压值。
一般来说，白光LED在工作电流为20mA时，正向导通电压一般在～左右。
锂电池的额定电压为或，充满电后的电压一般在～，锂离子电池允许深度放电到，但是在实际应用中，一般手机设置的强制关机电压为左右（不同整机厂商设定的强制关机电压可能不同）。
在电池充满电后，这个电压足以直接驱动LED，在这种情况下，电荷泵电路不工作，电池的电压通过一个开关直接到VOUT然后驱动LED。
而随着电池的放电，电池电压会逐步降低，当降低到一定的程度不足以直接驱动LED时，电荷泵电路开始工作。
所以集成多种驱动模式成为背光驱动的主流解决方案，即所谓集成1倍模式和倍模式，并且在尽可能的情况下，让电路工作在1倍的直通模式下。
启攀新推出的CP2130/1/3，很好的解决了这两个问题。
其中CP2130可以最多驱动5个LED，CP2131可以最多驱动3个LED，CP2133可以最多驱动4个LED。
同样，对于系统应用而言，最关心的指标仍是效率和LED电流匹配度。
所谓效率，尽可能的工作在1倍模式能够显着提高整个电池工作电压范围的电源转换效率。
1、效率对于关注的效率问题，CP2130/1/3实现了两种工作模式自适应动态切换（即根据电池电压和LED实际导通压降判断），而不是固定电压点切换（即只考虑电池电压），从而显着提高了效率。
只要电池电压比LED的工作电压高350mV至550mV（根据EN1和EN2的引脚设定不同而不同）时，CP2130/1/3就可以工作在相对效率较高的一倍模式下。
图示为典型应用情况下CP2130/1/3的工作效率。
可以看到效率根据工作模式的不同，是一个两段的折线图，80％的电池能量在～之间，在这个电压范围内可以获得平均80％以上的工作效率。
2、电流匹配度和串联驱动相比，并联驱动要解决的一个重要问题就是各个LED间的电流匹配，由于LED的发光亮度是和它的工作电流相关的，不一样的电流会导致显示屏的亮度不均匀。
对于并联驱动的LED，在实际应用中，LED由于批次的不同和个体差异，在同样工作电流情况下的正向导通压降不同，可能会有50mV－200mV左右的电压差值，这要求在设计内部的电流控制电路时需要考虑到这个差异。
CP2130/1/3采用申请了国家专利保护的Auto-Mirror技术，可以使得各并联白光LED电流匹配度几乎不随白光LED导通压降的差别而变化。
即使导通压降差在50mV－200mV之间，LED的电流匹配度仍然可以达到2%以内。
上图是一种典型应用情况，CP2130/1/3采用QFN 3mm*3mm 16引脚的封装，同时外围元件相当简单，只需要四个电容。
3、支持PWM调光目前调光方式主要有两种，一种是通过改变LED的直流工作电流的方式来调整亮度，例如，有的芯片通过设置内部的寄存器来直接设置LED的直流工作电流，从而达到不同的亮度台阶，这种方式的缺点是可能会产生色移。
所谓的白光ＬＥＤ，其实是利用一种作为其管芯的蓝光ＬＥＤ所发出的短波长紫蓝光，激发涂布于输出光学透镜内壁的荧光材料，进而产生波谱较宽的白色复合光。
在非额定电流工作情况下，LED所产生的光谱会有变化，导致最终的白光有色移。
而另一种方式就是PWM调光，利用人眼的视觉暂停原理，以一定的频率和占空比来周期性的控制白光LED的导通电流在零电流倒额定工作电流之间来回切换，从而调整亮度，这种调光方式就不会产生色移。
在应用时，为了确保人眼看不到LED周期亮灭的情况，PWM调光的频率一般要大于100Hz，CP2130/1/3可以支持0～50KHz的调光频率范围，这样大大方便了系统的设计。
并且由于芯片优越的环路控制特性，保证了调光过程的平稳，消除了可能潜在的噪声干扰。
同时对于第一种调光方法，CP2130/1/3也设置了满量程、2/3量程和1/3量程三个电流等级来实现直流调光方式。
总结本文对比介绍了目前常用的两种背光驱动解决方案，串联驱动电路具备效率高的优点，但是外围元件比较多，而并联驱动电路经过不断的发展，已经由最初的单纯的2倍电荷泵模式电压控制型电路变成自适应模式选择加电流控制的电路。
这样的电路具备了外围元件数目少，综合成本低的优点，同时也避免了串联驱动电路通常所可能有的EMI干扰问题。
目前，并联驱动电路的方案已经越来越多，逐步成为背光驱动电路的主流方案。
