EMC之铁氧体磁珠技术及选型要点
发布时间:2010-06-29 14:32:47

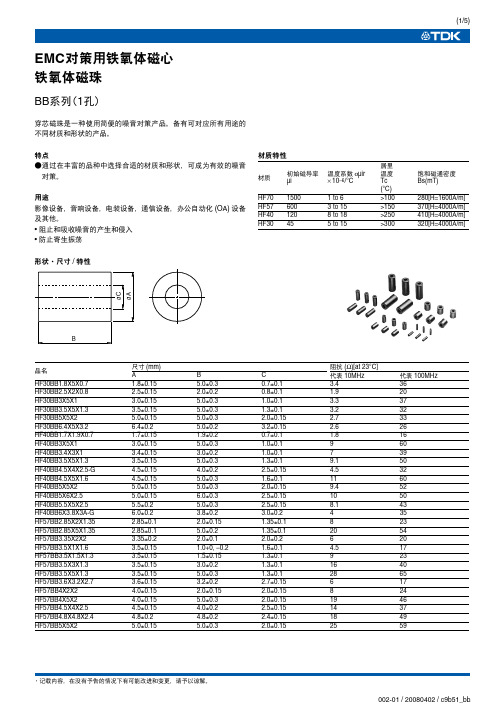

铁氧体磁珠: 使用镍锌铁氧体材料建造多层构造的技术,主要应用在EMC领域。费话少说,直接引入正题。
1、铁氧体磁珠等效电路
阻抗计算(100Mhz):
|Z|=1/|Y|
Y|100Mhz|=G+j(ωC-1/ωL) G=1/R
例如:600R@100Mhz的参数: DCR=0.15r; Lp=1.57uH; Cp=1.5pF;Rp=718r
Y|100Mhz|=[1,39.103+j(942,48. 10-6-101. 10-3)]S
2、铁氧体磁珠阻抗曲线
3、四极等效电路来计算插入衰减
从上面的阻抗曲线图数据代入参数:
A=20log(220+210+310)/(210+220)=4.7(dB)
4、电路应用:

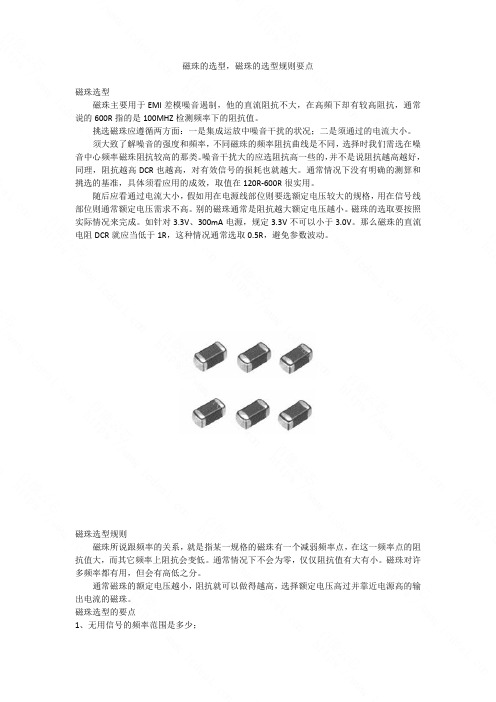

总结:磁珠选型号时:
1.铁氧体磁珠等效电路主要应用电流参数。
2.插入衰减主要是设计时要对信号衰减程度决定阻抗大小。
