光分路器
PLC光分路器
分支器式PLC
分支器式PLC是指在裸件式PLC的基本上，在输出端使用小分 支器盒（可固定于盒体）及0.9mm套管的小型光分路器组件。
模块型PLC
模块型PLC使用ABS塑料盒封装，端口采用尾纤引出。出纤 套管是0.9mm、2.0mm、3.0mm三种。
模块型PLC的应用
主要应用于光纤分配箱、机架。
PLC Splitter (平面光波导分路器)
Planar Lightwave Circuit Splitter
PLC Splitter 简介
• • • • PLC Splitter 工作原理 PLC Splitter 主要原材料 PLC Splitter 关键过程控制 PLC Splitter 应用分类
PLC Splitter 半成品示意图
关键过程控制(PLC Splitter环境测试)
PLC Splitter老化循环设备
PLC Splitter测试设备
PLC Splitter产品都经过老化循环，以保证 符合Telcordia GR-1209-CORE 和 GR-1221-CORE 标准。
PLC Splitter技术指标
* 1.室温测试，不加连接头 2.加UPC连接头,回波损耗 >50dB,.加APC连接头,回波损耗 >55dB
PLC Splitter参数特点
（1）损耗对光波长不敏感，可以满足不同波长的传输需要。 （2）分光均匀，可以将信号均匀分配给用户。 （3）结构紧凑，体积小，可以直接安装在现有的各种交接箱内， 不需留出很大的安装空间。 （4）单只器件分路通道很多，可以达到32路以上。 （5）多路成本低，分路数越多，成本优势越明显。
芯片技术指标
P A R A M E TE R Operating Wavelength Fiber Spacing Typ. Insertion Loss Max. Uniformity PDL Return Loss* Directivity Substrate End Face Lid Operating Temp. Chip Dimension (LxWxH) ℃ mm 10.5 x 2.5 x 2.5 dB dB dB dB dB 7.3 ≤ 0.6 ≤ 0.1 10.7 ≤ 0.8 ≤ 0.15 ≥ 55 ≥ 55 Quartz 0 Polished or 8Tilt Polished (Top or Bottom Short) Quartz Full Lid - 40 ~ + 85 10.6 x 2.5 x 2.5 / 13.8 x 3.0 x 2.5 15.5 x3.5 x 2.5 17.2 x 5.5 x 2.5 14.2 ≤ 1.5 ≤ 0.25 17.5 ≤ 1.7 ≤ 0.3 UNIT um um dB 250 6.9 1x4 1x8 1 x 16 1 x 32 1.26 ~ 1.36 / 1.48 ~ 1.65 127 / 250 10.2 127 13.7 127 16.7
光分路器原理
光分路器原理光分路器是一种能够将光信号分成多个通道的光学器件，它在光通信系统中起着至关重要的作用。
光分路器的原理是基于光的折射和反射特性，通过精密的设计和制造，能够实现光信号的分离和合并，为光网络的高效传输提供了重要支持。
首先，我们来看一下光分路器的基本结构。
光分路器通常由光纤和光栅组成。
光纤是一种能够传输光信号的细长光导纤维，而光栅则是一种具有周期性结构的光学元件，能够对入射光进行衍射和分散。
在光分路器中，光信号首先通过光纤输入，然后经过光栅的作用，被分成不同的波长或方向，最终输出到不同的通道中。
其次，我们来了解一下光分路器的工作原理。
光分路器的工作原理主要涉及光的折射和反射。
当光信号进入光纤时，会根据光纤的折射率和入射角发生折射，随后通过光栅的衍射作用，不同波长的光信号会被分散到不同的方向。
这样，原本单一的光信号就被分成了多个通道，每个通道对应着不同的波长或方向。
而在光分路器的输出端，这些分散的光信号再经过光栅的反射和折射，最终被合并成一个整体的光信号输出。
最后，我们来讨论一下光分路器的应用。
光分路器广泛应用于光通信系统中，能够实现多信道的光信号传输和接收。
在光网络中，光分路器能够将不同波长的光信号分离开来，实现多波长复用和解复用，从而提高光网络的传输容量和效率。
同时，光分路器还可以用于光谱分析、光学传感和光学成像等领域，为光学技术的发展和应用提供了重要支持。
总的来说，光分路器作为光通信系统中的重要器件，其原理基于光的折射和反射特性，通过光纤和光栅的精密设计和制造，能够实现光信号的分离和合并。
光分路器在光通信、光谱分析和光学成像等领域有着广泛的应用前景，对于推动光学技术的发展和应用具有重要意义。
希望本文的介绍能够帮助大家更好地理解光分路器的原理和应用。
光分路器的定义及分类
光分路器的定义及分类光分路器，也称为光耦合器或光分配器，是一种能够将光信号按一定比例分配到不同的输出端口的光学器件。
它可以将输入光信号分割成多个输出光信号，并且保持光信号的相位和功率不变。
光分路器在光纤通信、光纤传感、光学传输等领域有着广泛的应用。
根据工作原理和结构特点的不同，光分路器可以分为多种类型。
下面将分别介绍几种常见的光分路器。
1. 1xN光分路器：1xN光分路器是将一个输入端口的光信号分配到N个输出端口。
其中，1表示只有一个输入端口，N表示有N个输出端口。
1xN光分路器常用的类型有平面波导光分路器和球面波导光分路器。
2. 2x2光分路器：2x2光分路器是将一个输入端口的光信号分配到两个输出端口。
它可以实现光信号的分路和合路功能。
2x2光分路器常用的类型有光纤耦合式光分路器和波导式光分路器。
3. 3dB光分路器：3dB光分路器是一种特殊的光分路器，它可以将输入光信号平均分配到两个输出端口，并且保持光信号的相位和功率不变。
3dB光分路器常用的类型有光纤耦合式光分路器和波导式光分路器。
4. 光纤耦合式光分路器：光纤耦合式光分路器是利用光纤之间的耦合效应，实现光信号的分配和合并。
它具有结构简单、成本低廉、易于制造等优点，广泛应用于光通信系统中。
5. 波导式光分路器：波导式光分路器是利用光在波导中的传输特性，实现光信号的分配和合并。
它具有较高的耦合效率、较低的插入损耗和较小的尺寸等优点，适用于高速光通信和光纤传感等领域。
光分路器的选择应根据具体的应用需求和系统要求进行。
在选择光分路器时，需要考虑分路比例、插入损耗、回损、串扰、工作波长范围、工作温度范围等因素。
此外，还应根据光分路器的制造工艺、稳定性和可靠性等因素进行综合考虑。
总结一下，光分路器是一种能够将光信号按一定比例分配到不同输出端口的光学器件。
根据工作原理和结构特点的不同，光分路器可以分为不同类型，如1xN光分路器、2x2光分路器、3dB光分路器、光纤耦合式光分路器和波导式光分路器等。
光分路器工作原理
光分路器工作原理
光分路器是一种光学器件，用于将进入器件的光信号分为两个或多个输出路径。
它的工作原理基于光的衍射和干涉效应。
光分路器通常由一对全反射的平行光学界面和一些微结构构成。
当光信号进入光分路器时，它会遇到其中一个平行界面。
一部分光会被反射回去，而另一部分光会被穿透进入下一个界面。
这里的反射和透射两个过程符合光的反射和折射定律。
在分路器的结构中，有一个或多个微结构，如光栅或光波导。
这些微结构会引起光信号的衍射和干涉。
当光被分路器中的微结构衍射时，不同的波长（颜色）的光信号会发生不同程度的衍射。
这是因为不同波长的光对应不同的衍射角度。
因此，光分路器可以根据光的波长将信号按照不同的路径分离。
另外，光分路器中的微结构也可以引入相位差，从而导致光信号之间的干涉效应。
干涉效应会使得特定波长的光信号在特定的方向上增强或减弱。
综上所述，光分路器的工作原理基于光的衍射和干涉效应，通过微结构引导和分离不同波长的光信号。
这使得光分路器成为实现光信号分路和选择性耦合的重要器件。

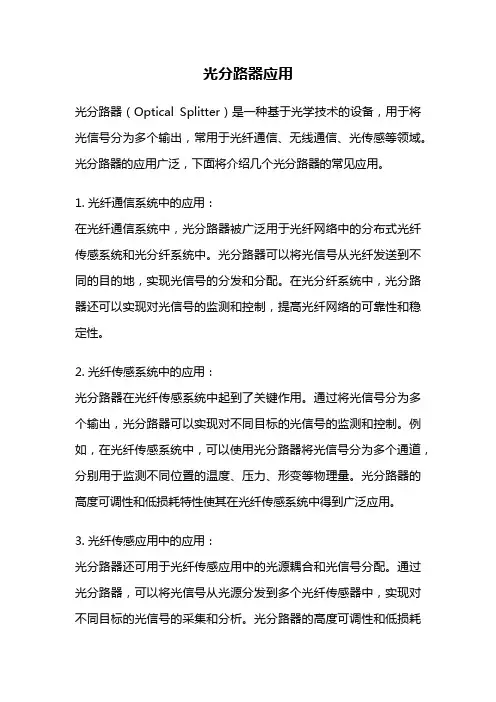

光分路器应用
光分路器应用光分路器（Optical Splitter）是一种基于光学技术的设备，用于将光信号分为多个输出，常用于光纤通信、无线通信、光传感等领域。
光分路器的应用广泛，下面将介绍几个光分路器的常见应用。
1. 光纤通信系统中的应用：在光纤通信系统中，光分路器被广泛用于光纤网络中的分布式光纤传感系统和光分纤系统中。
光分路器可以将光信号从光纤发送到不同的目的地，实现光信号的分发和分配。
在光分纤系统中，光分路器还可以实现对光信号的监测和控制，提高光纤网络的可靠性和稳定性。
2. 光纤传感系统中的应用：光分路器在光纤传感系统中起到了关键作用。
通过将光信号分为多个输出，光分路器可以实现对不同目标的光信号的监测和控制。
例如，在光纤传感系统中，可以使用光分路器将光信号分为多个通道，分别用于监测不同位置的温度、压力、形变等物理量。
光分路器的高度可调性和低损耗特性使其在光纤传感系统中得到广泛应用。
3. 光纤传感应用中的应用：光分路器还可用于光纤传感应用中的光源耦合和光信号分配。
通过光分路器，可以将光信号从光源分发到多个光纤传感器中，实现对不同目标的光信号的采集和分析。
光分路器的高度可调性和低损耗特性使其在光纤传感应用中得到广泛应用。
4. 无线通信系统中的应用：光分路器在无线通信系统中的应用也非常广泛。
在无线通信系统中，光分路器可以将光信号分发到多个无线基站，实现无线信号的覆盖和传输。
光分路器的高可靠性和低损耗特性使其在无线通信系统中得到广泛应用。
5. 光学传感器中的应用：光分路器在光学传感器中的应用也非常重要。
光分路器可以将光信号分为多个通道，用于监测不同位置的光信号。
例如，在环境监测中，可以使用光分路器将来自不同位置的光信号分为多个通道，分别用于监测大气中的污染物浓度、温度、湿度等参数。
光分路器的高度可调性和低损耗特性使其在光学传感器中得到广泛应用。
光分路器在光纤通信、无线通信、光传感等领域的应用十分广泛。
通过将光信号分为多个输出，光分路器可以实现对光信号的分发、分配和监测，提高光纤网络的可靠性和稳定性，同时也为光学传感和无线通信系统的实现提供了重要的技术支持。
光分路器制作工艺大全
光分路器制作工艺大全光分路器（PLC）是一种光电信号处理器件，用于光纤通信系统中的光网络分配与调度。
它通过将光信号按照一定的比例分配到不同的输出端口，实现光信号的引导和调度，广泛应用于光纤通信、光纤传感、光纤信号处理等领域。
光分路器的制作工艺包括以下几个主要步骤：1.设计和制作光波导芯片：光分路器的核心部件是光波导芯片。
首先，根据设计要求，在光波导芯片表面涂覆一个光耦合介质层，以提高光耦合效率。
然后，通过光刻技术在光波导芯片上制作出光波导腔体。
最后，在芯片表面涂覆一层光保护层，以保护光波导腔体。
2.刻蚀光波导腔体：该步骤使用化学刻蚀工艺，将光波导芯片上不需要的区域蚀刻掉，形成光波导腔体。
这需要使用光刻胶层作为刻蚀屏蔽层，通过光刻机对光刻胶进行曝光和显影，然后使用刻蚀机进行刻蚀。
3.沉积抛光：将抛光液沉积在光波导腔体表面，然后通过机械抛光方法，使光波导腔体表面变得光滑。
这个步骤可以使光信号在光波导芯片内部传输时减少损耗。
4.光纤对接：将光纤端面对准光波导腔体的输入端口，并使用适当的粘接材料将光纤固定在光波导芯片上。
这个过程需要高精度的对准和粘接技术，以确保光纤与光波导芯片的可靠连接。
5.清洗和测试：在完成光纤对接后，需要对光分路器进行清洗和测试。
清洗过程主要是为了去除表面污染物，保证输入输出端口的光纤连接质量。
测试过程主要是使用光学测试仪器，检测光分路器在不同输入光功率下的输出功率和分配比例。
6.封装和包装：测试合格的光分路器需要封装到合适的封装器件中，并进行包装，以保护光分路器免受灰尘、湿气和机械损坏。
总结起来，光分路器的制作工艺包括设计和制作光波导芯片、刻蚀光波导腔体、沉积抛光、光纤对接、清洗和测试、封装和包装等步骤。
在制作过程中需要使用光刻技术、刻蚀工艺、抛光工艺、粘接技术、清洗技术和测试仪器等。
以上工艺步骤均需在严密的无尘环境下进行，以确保光分路器的性能和可靠性。
光分路器的损耗计算
光分路器的损耗计算光分路器是指将输入光信号分成两个或多个输出光信号的光学器件。
在光通信系统中，光分路器常常用于将光信号在不同的路径上进行传输和分配。
1.器件本身损耗：光分路器在光信号传输过程中会有一定的光能量损耗，这是由于光信号在通过光分路器的过程中发生了散射、吸收等过程造成的。
这部分损耗通常是固定的，可以通过器件的设计和优化来控制。
2.接口损耗：光分路器通常是通过光纤与其他光器件或设备连接在一起的，这些连接接口会引入光信号的插入损耗。
插入损耗通常由连接器，适配器和接口间的光信号耦合引起，实际情况需要根据系统需要来选择合适的连接件。
3.分光比损耗：在光分路器中，将输入光信号分成多个输出光信号，每个输出光信号的能量分配比例都是有限的。
这就意味着每个输出光信号的能量都小于输入光信号的能量，因此分光比损耗也是一种损耗。
分光比损耗可以通过分光比和分光器的设计参数来控制。
计算光分路器的损耗需要考虑以上几个方面的损耗，并进行累加计算。
例如，当光分路器的器件本身损耗为0.5dB，接口损耗为0.2dB，分光比损耗为1dB时，总的损耗为0.5dB+0.2dB+1dB=1.7dB。
需要注意的是，光分路器的损耗可能会受到一些因素的影响，例如光信号的波长，温度和光分路器的工作状态等。
因此，在实际应用中，需要根据具体的系统要求来选择合适的光分路器，并根据实际情况进行损耗的计算和优化。
总结起来，光分路器的损耗是一个重要的性能指标，影响着光通信系统的传输质量和效率。
通过合理的设计和优化，可以减小光分路器的损耗，提高系统的性能。
光分路器的原理
光分路器的原理
光分路器是一种光学器件，可以将输入的光信号分成几个输出信号。
其原理是基于光的干涉和折射效应。
光分路器通常由光纤或波导制成，具有两个或多个输入端口和多个输出端口。
当光信号通过分路器时，根据不同的设计，可能发生三种基本的光学效应：分束、混合和反射。
在分束效应中，光信号从一个输入端口进入分路器后，会按照一定的比例分布到多个输出端口上。
这种分布比例可以根据设计来控制，从而实现不同的分光比。
在混合效应中，多个输入信号将被分路器合并到一个输出端口上。
这种效应可以用于光纤通信中的光信号合并或多模纤芯中多个发射器输出信号的合并等应用。
在反射效应中，光信号从一个输入端口进入分路器后，可能会被分路器中的反射面反射。
这种效应可以用于制作光纤光栅和光纤布拉格反射器等器件。
光分路器的分光效果是通过材料的折射率差异来实现的。
波导或光纤中会存在折射率差异，当光信号经过分路器时，会发生折射。
不同的折射率差异导致光信号传播速度的改变，从而实现光信号的分路效果。
总的来说，光分路器是基于光的干涉和折射效应，通过控制光信号的折射率差异，将输入的光信号分成几个输出信号。
这使
得光分路器在光通信、光传感和光子学研究等领域具有重要的应用价值。
(完整版)PLC光分路器型号
序号
分光比
PN
适配器/尾纤端子类型
尺寸
(长×宽×高mm)
1
1×2
FCJ-P-1002-B-F-SU/FU/LU/SA/SA/LA-Φ2.0-XX-XX
SC/UPC、FC/UPC、LC/UPC、SC/APC、FC/APC、LC/APC
100mm×80mm×9mm
2
2×2
302mm×180mm×50mm
注*：类型包括：普通光交适配器型、无跳接光交适配器型、尾纤型
SC/UPC、FC/UPC、LC/UPC、SC/APC、FC/APC、LC/APC
482mm×44mm×200mm
10
2×32
FCJ-P-2032-R-A-SU/FU/LU/SA/SA/LA-Φ2.0/Φ0.9-05-05
SC/UPC、FC/UPC、LC/UPC、SC/APC、FC/APC、LC/APC
表4PLC托盘式光分路器设备基本参数表
序号
分光比
PN
适配器/尾纤端子类型
尺寸
(长×宽×高mm)
1
1×2
FCJ-P-1002-12T-F/A-SU/FU/LU/SA/SA/LA-Φ0.9-XX-XX
SC/UPC、FC/UPC、LC/UPC、SC/APC、FC/APC、LC/APC
302mm×180mm×25mm
SC/UPC、FC/UPC、LC/UPC、SC/APC、FC/APC、LC/APC
120mm×80mm×18mm
9
1×32
FCJ-P-1032-B-F-SU/FU/LU/SA/SA/LA-Φ2.0-XX-XX
SC/UPC、FC/UPC、LC/UPC、SC/APC、FC/APC、LC/APC
光分路器型号
光分路器型号
光分路器（Optical Splitter）是一种用于将光信号分配到多个光纤的光学器件。
光分路器有不同的型号和规格，通常根据其分路比、工作波长、端口数量等因素来命名。
以下是一些常见的光分路器型号：
1.1x2光分路器：将一个输入光信号分为两个输出，典型的型号包括1x2、1:2等。
2.1x4光分路器：将一个输入光信号分为四个输出，典型的型号包括1x4、1:4等。
3.1x8光分路器：将一个输入光信号分为八个输出，典型的型号包括1x8、1:8等。
4.2x2光分路器：两个输入光信号分别分配到两个输出，典型的型号包括2x2、2:2等。
5.2x4光分路器：两个输入光信号分别分配到四个输出，典型的型号包括2x4、2:4等。
6.2x8光分路器：两个输入光信号分别分配到八个输出，典型的型号包括2x8、2:8等。
7.树状光分路器：具有更多输出端口的光分路器，如1x16、1x32、1x64等，或者2x16、
2x32等。
8.均分光分路器：将输入的光信号均匀分配到多个输出，如1xN、2xN等。
这些型号通常以"N"来表示输出的数量，例如1x8表示一个输入光信号被分为八个输出。
光分路器的选择取决于具体的应用需求，包括分路比、工作波长、插入损耗、回波损耗等性能指标。
在实际应用中，选择合适的光分路器型号是确保光网络正常运行的重要步骤。
光分路器
PLC(光分路器)市场情况
PLC(光分路器)主要用在接入网无源光网络(PON)中，使中心局与多个用户相连，实现光纤到户。2008年全球的需求量约2400万通道，总销售额1.1亿美元，平均4.6美元∕通道。全球市场在不同地区有所差异，日本、韩国在连续数年高速发展后，需要数量已趋于平稳，但是仍占有一半市场份额，北美地区占有市场份额的30%。中国、印度、巴西等发展中国家的FTTH刚开始建设，将成为市场的主要生长点。
PLC基于平面技术的集成光学器件。与传统的分立式器件不同他采用的是半导体工艺制作，能够把不同功用的光学元件集成到一块芯片上，是实现光电器件集成化、规模化、小型化的基础工艺技术。与熔融拉锥技术相比，平面波导技术具有性能稳定、成本低廉、适于规模化生产等显著特点。所以，今后在光纤到户系统中将不再使用光纤融熔拉锥光功分器件，而平面波导为高性能、低成本接入网用光器件的生产提供了一条有效的途径。
光分路器是FTTH光器件中的核心，它蕴藏着极大的增长潜力，将成为FTTX市场增长的主要驱动，无疑将对光通信制造业带来了生机和挑战，同时也给光通信企业带来再一次高速发展的空间。根据接入网建设热潮的到来，从市场现阶段和未来需求发展态势看,PLC光分路器将成为PON市场的主力已无可非议，他具有数字化、网络化、宽带化、小型化及维护方便等特点，是未来市场需求的重点。
PLC(光分路器)产业情况
目前中国已经是PLC器件的制造大国，全球的产品大都在中国和韩国生产。国内可生产光分路器企业有百家左右(包括外资企业)，具备生产及研发能力的有20家左右(从中国电信2010年PLC集采信息中，全国共有近百家企业参加集采投标)，其中烽火通信、武汉光迅科技、博创科技、富创光电、奥康光通器件、无锡爱沃富、富春江光电、深圳日海通讯、成都飞阳科技、上海上诚、大唐通讯(昆山)、南京普天、浙江普森等企业成规模生产，除了芯片外购外，其他均由自己生产。除此之外大部分企业不管是在产品品种还是在生产规模上尚未形成大的气候，并且部分企业基本上是分路器主体买进，然后加跳线头子和外壳组装模式。
光分路器原理
光分路器原理光分路器，也称为光耦合器，是一种能够将入射光束分割成多个输出光束的光学器件。
它在光通信系统、光传感器、光纤传感器等领域都有广泛的应用。
光分路器的原理主要基于光的波导特性和干涉现象。
光分路器通常由一个入射波导和多个出射波导组成。
入射波导和出射波导通过耦合区进行光的能量转移。
耦合区通常是一段距离较短的光波导，在这段波导中，入射波导和出射波导的模式场会有一定的重叠。
光分路器的工作原理可以通过光的干涉现象来解释。
当入射光束从入射波导进入耦合区时，它会被分割成多个不同的模式场。
这些模式场在耦合区内会发生干涉，形成明暗交替的干涉条纹。
根据干涉条纹的特点，我们可以将入射光束分成不同的输出光束。
光分路器的分路比是一个重要的参数，它表示了入射光束被分割成输出光束的强度比例。
分路比可以通过调整入射波导和出射波导之间的距离、宽度等参数来控制。
通常情况下，分路比可以达到非常高的精度，以满足不同应用的需求。
除了分路比，光分路器还有其他一些重要的性能指标。
其中一个是插入损耗，它表示了入射光束在经过光分路器时的能量损耗。
插入损耗越低，光分路器的效率越高。
另一个是均匀性，它表示了不同输出光束之间的强度差异。
均匀性越高，光分路器的输出光束越均匀。
光分路器的制备通常采用光刻技术和光刻胶材料。
通过精密的光刻工艺，可以实现波导的高度控制和模式场的精确调控。
同时，光刻胶材料的选择也对光分路器的性能有重要影响。
总的来说，光分路器是一种基于光的波导特性和干涉现象的光学器件。
它能够将入射光束分割成多个输出光束，广泛应用于光通信系统和光传感器等领域。
光分路器的原理是通过耦合区内的干涉现象实现的，其中分路比、插入损耗和均匀性是重要的性能指标。
光分路器的制备通常采用光刻技术和光刻胶材料，以实现波导的精确控制和模式场的调控。
通过不断的研究和改进，光分路器的性能将会得到进一步提升，为光学应用提供更多的可能性。
光分路器的原理和应用
光分路器的原理和应用1. 背景介绍光分路器是一种用于将光信号分成两个或多个通路的光学器件。
它在光纤通信和光纤传感等领域扮演着重要的角色。
本文将介绍光分路器的原理和应用。
2. 光分路器的原理光分路器基于光学的衍射效应和干涉效应来实现光信号的分配。
其中，光学衍射是指光在通过一个有限孔径的物体时会产生衍射现象，而干涉效应是指两束光在相遇时会发生干涉，产生明暗相间的干涉条纹。
光分路器通常由一个光纤和一组光学组件组成。
当入射光线通过光纤时，它会被分到不同的出射光线中。
这是因为光分路器内的光学组件会引导光线产生衍射和干涉效应，将光信号分到不同的通路中去。
3. 光分路器的应用3.1 光纤通信光分路器在光纤通信中有着广泛的应用。
在光纤通信系统中，光分路器用于将光信号分到不同的接收器和发送器中，实现多路复用和分光功能。
这可以有效提高光纤通信系统的传输效率和容量。
3.2 光纤传感光分路器也被广泛应用于光纤传感领域。
光纤传感是一种利用光纤作为传感元件的传感技术，可以用于测量和监测各种物理量，如温度、压力、形变等。
光分路器在光纤传感系统中起到了分配和选择光信号的作用。
3.3 光学仪器光分路器还被广泛用于各种光学仪器中。
例如，光谱仪、光学显微镜等仪器通常需要将光信号分成不同的通路进行处理。
光分路器可以将光信号按照一定的规律分配到不同的光学路径中，实现对光信号的分析和处理。
3.4 光学传输在光学传输系统中，光分路器可以将光信号分配到不同的传输通路中去。
这可以实现多路传输和分布式传输，提高传输效率和稳定性。
光分路器在光学传输中起到了信号分配和控制的作用。
4. 总结光分路器是一种基于光学原理的光学器件，它利用衍射和干涉效应实现对光信号的分配。
光分路器在光纤通信、光纤传感、光学仪器和光学传输等领域有着广泛的应用。
通过对光分路器的原理和应用的了解，我们可以更好地理解光纤通信和光学传感等技术的工作原理，为实际应用提供指导和支持。
光分路器的损耗
分光网络中光分路器的损耗计算一、光功率单位介绍在实际运用中，光功率单位常采用mw或分贝值dBm在有线电视系统中，利用场强仪测得的射频电平是以dBpV为单位表示的，dB表示一个相对值，如甲的功率为18dBm，乙的功率为10dBm，则可以说甲比乙大8dB，dBm是功率绝对值的单位，不要相互搞混淆了。
二、光分路器的分光比定义及电气参数光分路器类似于电缆传输网络中的分支器、分配器。
在实际的运用中，常常用光分路器把光发射机输出的光信号分成强度不等的几路输出，光强较大的一路传输到较远的设备，光强弱的一路传输到较近的距离，以使各个光节点都能得到近似相等的光功率。
光分路器对各支路光功率分配的比例称为分光比，分光比K 定义为光分路器某输出端输出光功率与光分路器输出端总的输出光功率之比。
分光损耗：不同的分光比对光信号产生的损耗就叫做分光损耗，其值为-10lgK。
驸加损耗：光分路器把输入端的光信号按照预定的分光比对各个支路进行分配时，光信号通过光分路器时除分光损耗外，还有光分路器本身对光信号产生的损耗，这种损耗称为光分路器附加损耗。
插入损耗：插入损耗包括分光损耗和附加损耗两部分，即插入损耗(dB)=-10lgk+附加损耗。
同时光分路器还有频率响应、均匀性、隔离度等技术指标要求。
三、光链路损耗的计算光链路损耗包括三个部份：一是光缆对光信号强度产生的衰减；二是网络中各种接头、接点对光信号的衰减;三是网络中器件对光信号产生的衰减，例如光分路器的分光损耗和附加损耗。
光链路全程损耗可按下式计算：A=aL-10lgk+Ac+Af。
式中：A为光链路全程损耗，aL为光纤对所传输光信号的衰减，α为光衰减系数，L为光缆长度。
在设计中在光信号波长为1310nm时一般取α=O.4dB／km，当光信号波长为1550nm时，可取α=0.25dB/Km(包括熔接损耗)。
Ac为插头损耗，每个接头可按0.5dB计算。
Af伪光分路器附加损耗，设计中可按下表所示值计算。
光分路器
由PLC自动对准封装系统完成的产品被称为裸分路器，其输出端是带状光 纤，需要通过一个扇出连接器进行分离并穿入900μm的保护套管，然后制作连 接头。这种带连接头的光分路器也不能直接交给FTTH施工队使用，需要进一步 封装成机箱式光分路器。在某些应用场合，为了减小安装尺寸，也可以由裸分 路器直接封装成模块式结构并制作连接头，其主体部分由一个ABS盒保护起来。 各种光分路器封装结构如图9所示。
光分路器简介
Writer：Renpeng 2012 /8/1
光分路器的功能及用途
光网络系统需要将光信号进行耦合、分支、分配，实现这些功能的是光分路器 （Splitter ）或耦合器（coupler）。光分路器又称光功率（Optical power ） 分配器或分光器，是光纤链路中最重要的光无源器件（Optical Passive Devices） 之 一，是具有多个输入端和多个输出端的光纤汇接器件，常用M× N来表示一个分 路器有M个输入端和N个输出端。在光纤CATV系统中使用的光分路器一般都是 1× 2、 1× 3以及由它们组成的1× N光分路器。 光分路器主要是作为连接OLT(光线路终端)和ONU(光网络单元)的核心元器件。
图7.六维调整架
久下精机的PLC自动对准封装系统
PLC封装流程
PLC分路器封装主要流程如下(1X8)：
（1）耦合对准的准备工作：先将波导清洗干净后小心地安装到波导架上；再将光纤清洗干净， 一端安装在入射端的精密调整架上，另一端接上光源（先接632.8nm的红光光源，以便初步 调试通光时观察所用）。 （2）借助显微观测系统观察入射端光纤与波导的位置，并通过计算机指令手动调整光纤与波 导的平行度和端面间隔。 （3）打开激光光源，根据显微系统观测到的X轴和Y轴的图像，并借助波导输出端的光斑初步 判断入射端光纤与波导的耦合对准情况，以实现光纤和波导对接时良好的通光效果。 （4）当显微观测系统观察到波导输出端的光斑达到理想的效果后，移开显微观测系统。 （5）将波导输出端光纤数组（FA）的第一和第八通道清洗干净，并用吹气球吹干。再采用步 骤(2)的方法将波导输出端与光纤数组连接并初步调整到合适的位置。然后将其连接到双通道 功率计的两个探测接口上。 （6）将光纤数组入射端6.328微米波长的光源切换为1.310/1.550微米的光源，启动光功率 搜索程序自动调整波导输出端与光纤数组的位 置，使波导出射端接收到的光功率值最大，且 两个采样通道的光功率值应尽量相等（即自动调整输出端光纤数组，使其与波导入射端实现精 确的对准，从而提高整体 的耦合效率）。 图8分支PLC分路器芯片封装结构 （7）当波导输出端光纤数组的光功率值达到最大且尽量相等后，再进行点胶工作。 （8）重复步骤（6），再次寻找波导输出端光纤数组接收到的光功率最大值，以保证点胶后波 导与光纤数组的最佳耦合对准，并将其固化，再进行后续操作，完成封装。
光分路器产规格说明书
光分路器1x2 1.性能指标
2.封装尺寸
3. 特性
1．低附加损耗2．低波长相关损耗3．环境稳定性好
4. 应用
1．CATV 数据网
2．光通信系统
3．光纤测试设备
4．光纤到户(FTTH)，光纤到楼（FTTB）
光分路器1x3
1.性能指标
2.封装尺寸
3. 特性
1．低附加损耗
2．低波长相关损耗
3．环境稳定性好
4. 应用
5．CATV 数据网
6．光通信系统
7．光纤测试设备
8．光纤到户(FTTH)，光纤到楼（FTTB）
光分路器1x4 1.性能指标
2.封装尺寸
3. 特性
1．低附加损耗
2．低波长相关损耗
3．环境稳定性好
4. 应用
1. CATV 数据网
2. 光通信系统
3. 光纤测试设备
4. 光纤到户(FTTH)，光纤到楼（FTTB）光分路器1x8
1.性能指标
2.封装尺寸
3.特性
1．低附加损耗
2．低波长相关损耗
3．环境稳定性好
4.应用
9．CATV 数据网
10．光通信系统
11．光纤测试设备
12．光纤到户(FTTH)，光纤到楼（FTTB）。
光分路器的工作原理
光分路器的工作原理嘿，朋友们！今天咱来唠唠光分路器的工作原理。
你说这光分路器啊，就像是一个神奇的交通指挥员！它的任务呢，就是把一束光分成好几束，然后准确无误地送它们到该去的地方。
想象一下，光就像一群急匆匆赶路的人，它们从一个地方出发，目标是不同的终点。
这时候光分路器就站出来了，说：“嘿，别急别急，都听我的指挥！”它根据需要把这些光进行合理分配。
光分路器里面有一些特别的结构，就好像是它的指挥策略一样。
这些结构可以让光按照特定的比例和方向被分开。
比如说，有的光要走左边这条路，有的光要走右边那条路，光分路器就能精确地做到这一点，厉害吧！你可能会问，它咋就能分得这么准呢？这就得说说它的设计啦。
就像一个经验丰富的交警，知道什么时候该让哪辆车走，光分路器也是经过精心设计和调试的呀。
它了解光的特性，知道怎么才能让光乖乖听话，按照要求去行动。
而且哦，光分路器工作起来可稳定啦！不管是大太阳天还是下雨天，它都能坚守岗位，把光分好。
这就好比不管啥时候出门，路口的交警都在那儿认真指挥交通，让人特别安心。
咱再想想，如果没有光分路器，那光不就乱套啦？就像没有交警的路口，车都不知道该咋走，那不得堵成一锅粥啊！光分路器就是这么重要，它让光的传输变得有序、高效。
它还特别皮实耐用呢，不会轻易出毛病。
只要安装好了，就能长时间稳定工作。
这不就跟咱家里的老家具似的，用了好多年还好好的，可靠得很呐！所以说啊，光分路器可真是个了不起的小玩意儿。
它虽然不大，但是在光通信领域那可是发挥着大作用呢！有了它，我们才能享受到快速稳定的网络，才能让信息在光的世界里自由穿梭。
难道不是吗？它就是那个默默工作，却让我们的生活变得更加美好的幕后英雄啊！这就是光分路器的工作原理，是不是挺有意思的呀？。
PLC光分路器使用指南
PLC光分路器使用指南PLC光分路器使用指南1.引言本文档旨在为用户提供PLC光分路器的详细使用指南。
PLC光分路器是一种用于实现光信号的分配和合并的设备。
通过本文档的阅读，您将了解PLC光分路器的基本原理、安装方法、使用注意事项以及故障排除等相关内容。
2.基本原理2.1 光分路器的作用PLC光分路器是用于将一束光信号分配到多个输出端口或将多个光信号合并为一束的装置。
它基于光波导原理，通过光分离和光合并的技术实现。
其主要原理是通过光波导将输入端口的光信号分配到多个输出端口，或将多个输入端口的光信号合并为一个输出。
2.2 光分路器的工作方式具体而言，PLC光分路器通过阶跃型光波导结构实现光信号的分配和合并。
当光信号进入光分路器时，根据输入光的功率和波导长度的设置，光信号将按照特定的规律被分配到不同的输出端口上。
3.安装方法3.1 器件准备在安装PLC光分路器之前，您需要准备以下器件：- PLC光分路器主体- 光纤连接线- 光源- 接收器3.2 安装步骤1) 将PLC光分路器主体安装在固定位置上，并确保其与光源和接收器之间的距离适当。
2) 使用光纤连接线将光源与PLC光分路器主体的输入端口相连。
3) 使用光纤连接线将PLC光分路器主体的输出端口与接收器相连。
4) 完成以上连接后，检查所有连接是否牢固。
4.使用注意事项4.1 温度和湿度要求PLC光分路器的正常工作需要在一定的温度和湿度范围内进行。
请确保环境温度在0℃-50℃之间，相对湿度在20%-80%之间。
4.2 避免物理损坏在使用过程中，应注意避免对PLC光分路器造成物理损坏。
请避免折弯光纤连接线、碰撞光分路器主体等情况的发生。
4.3 稳定电源供应为了保证PLC光分路器的正常工作，您需要提供稳定的电源供应。
请确保输入端口的电源电压稳定，并避免电源过载。
5.故障排除在使用PLC光分路器过程中，可能会遇到一些故障现象。
以下是一些常见故障及其排除方法：1) 无法正常分配或合并光信号：- 检查光源是否正常工作；- 检查光纤连接线是否损坏或接触不良；- 检查PLC光分路器主体是否损坏。
PLC光分路器使用指南
PLC 光分路器(PLC Splitter)是一种基于石英基板的集成波导光功率分配器件，与同轴电缆传输系统一样，光网络系统也需要将光信号进行耦合、分支、分配，这就需要光分路器来实现。
光分路器光纤链路中最重要的无源器件之一，在FTTH 无源光网络中扮演了重要角色，具有多个输入端和多个输出端的光纤汇接器件，特别适用于无源光网络(EPON，GPON，BPON 等)中连接局端和终端设备并实现光信号的分路。
它的三个最重要的组成部分分别是光纤阵列的输入端、输出端和芯片，这三个组件的设计和组装对PLC 光分路器之后能否进行稳定正常地工作起到了至关重要的作用。
与FBT（熔融拉锥型）分路器相比，PLC 分路器具有更好的性能，提供以最小的损失准确分割的高效的封装。
PLC 光分路器常用的有很多种，如：裸纤式PLC 光分路器、微型钢管式分路器、ABS 盒式光分路器、带分支器型光分路器、托盘式光分路器、机架式光分路器LGX 光分路器和微型插件式PLC 光分路器。
PLC 光分路器使用指南随着光纤通信的投资方向由通信干线，城域网，局域网，专用网等向FTTP、FTTH的方向发展。
光分路器的需求也将不断扩大。
根据不同的类型，光分路器通常主要应用在：机架式：安装于19寸OLT机柜中；在光纤分支入户时，安装在标准数字机柜；当ODN需要放置于桌上。
裸纤式：可安装在各种类型的尾纤盒内或各种类型的测试仪表内及WDM系统。
带分支器型：安装在各种类型的光配器材内或各种类型的光测试仪表内。
微型：可安装在光缆接头盒内、模块盒内或配线箱内。
插片式：用于FTTX系统中需分光的用户接入点，主要作用是完成进入小区或大楼的光缆成端，具有光纤的固定、开剥、熔接、跳线、分路等功能，分光后以入户光缆的形式进入终端用户。
托盘式：可适用于各种类型的光纤分路器、波分复用器等集成安装使用。
光纤分路器在使用操作时，防尘和清洁工作是至关重要的，以下是简要的说明及注意事项：使用前，需要做好的准备工作：首先准备好无水酒精和无尘擦拭纸，尽量戴上洁净指套操作。
光分路器的工作原理
光分路器的工作原理
光分路器是一种光学器件，用于将一束光分成两束或多束。
它的工作原理基于折射和反射。
在光分路器中，主要有三个部分：入射端口、出射端口和分光区域。
当光线从入射端口进入分光区域时，它们会遇到不同的介质界面。
这些界面会引起光线的折射和反射。
在分光区域内，光线会被分为两个或多个不同的方向。
这种分光是通过不同的光线折射角度来实现的。
通常情况下，光线会被分为两个主要的方向：反射方向和透射方向。
反射方向是指光线被反射回原来的介质中。
透射方向是指光线穿过分光区域，进入另一个介质中。
这些反射和透射的光线会分别引导到出射端口，从而实现光的分路。
为了实现不同的光分路效果，光分路器的结构和材料会进行设计和选择。
一种常见的光分路器结构是Y型分光器。
它通常由两个三层介质组成，其中一个介质具有较高的折射率，另一个介质具有较低的折射率。
当光线从入射端口进入Y型分光器时，它们会被分为两束，分别沿着两个分支传播。
这种分光效果是通过不同介质的折射率差异引起的。
总之，光分路器通过折射和反射的原理将一束光分为两束或多束。
它是光通信和光学仪器中常用的关键器件之一。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
认识光分路器
什么是光分路器?
光分路器也叫光分束器，是一种集成波导光功率分配装置，可以将一个输入光信号分路成二个或多个输出光信号。
光分路器是一种无源器件，内部没有电子器件也不需要电源供电，是无源光网络（如EPON、GPON、FTTx、FTTH等）的重要组成部分。
目前，光分路器的分光比一般为1:4、1:8、1:16和1:32。
在WDM系统中，解复用器的作用是将不同波长的光信号分到对应的波长通道；而光分路器则是将整个光信号分到多个通道进行传输。
光分路器以一定的分光比将一个输入光信号分成多个输出光信号。
例如，一个分光比为1:4的光分路器可以将一个光信号平均分成四份，然后在四个不同的通道内传输。
此外，光分路器还可以端接不同种类的连接器，其封装方式通常为盒式或不锈钢管式两种，盒式光分路器一般使用2mm或3mm外径的光缆，而不锈钢管式光分路器一般使用0.9mm外径的光缆。
光分路器的特点：
使用单/多模光纤和保偏光纤多端口设计，光缆的长度和直径可定制有多个分光比，从1:99到50:50封装方式分为管式和盒式，有熔融拉锥型（FBT）光分路器和平面波导型（PLC）光分路器两种端接的连接器有PC、UPC和APC三种研磨方式可以端接FC、SC、ST、LC和MU连接器
光分路器的种类
根据光分路器的工作波长，光分路器可以分为单窗口光分路器和双窗口光分路器。
单窗口光分路器和双窗口光分路器
在这里，窗口指的是工作波长。
单窗口光分路器只有一个工作波长，而双窗口光分路器有两个工作波长。
在双窗口光分路器中，如果使用的是多模光纤，那么其工作波长是850nm和1310nm，如果使用的是单模光纤，那么其工作波长是1310nm和1550nm。
根据光分路器制作工艺的不同，光分路器又可以分为熔融拉锥型（FBT）光分路器和平面波导型（PLC）光分路器。
熔融拉锥型（FBT）光分路器
熔融拉锥型（FBT）光分路器使用传统的熔融拉锥工艺将两根（或两根以上）除去涂覆层的光纤以一定的方法靠扰，在高温加热下熔融，同时向两侧拉伸，最终在加热区形成双锥体形式的特殊波导结构，通过控制光纤扭转的角度和拉伸的长度，可得到不同的分光比例。
熔融拉锥型（FBT）光分路器已经有二十多年的历史和经验，生产工艺已经十分成熟，又因其原材料为石英基板、光纤、热缩管和不锈钢管等，成本较低，因此，广泛应用于各种无源光网络，尤其适用于分路规模较小的应用（如1分2、1分4等）。
平面波导型（PLC）光分路器
平面波导型（PLC）光分路器是一种基于石英基板的集成波导光功率分配器件，采用半导体工艺（光刻、腐蚀、显影等技术）制作。
光波导阵列位于芯片的上表面，分路功能集成在芯片上；然后，在芯片两端分别耦合输入端以及输出端的多通道光纤阵列并进行封装。
平面波导型（PLC）光分路器的分路通道可以达到32路及以上，损耗对光波长不敏感，可以满足不同波长的传输需求。
此外，平面波导型（PLC）光分路器还能均匀分光，可以将信号均匀分配给用户。
当所需分路规模较大（如1×16、1×32、1×64等）时，熔融拉锥型（FBT）光分路器就明显显现出劣势，因为目前成熟的拉锥工艺一次只能拉1×4以下，1×4以上的熔融拉锥光分路器是由多个1×2熔融拉锥的光纤连接在一起，再整体封装在分路器盒中。
而亿可信平面波导型（PLC）光分路器在这方面则有明显的优势，尤其适用于分路规模较大的应用。
熔融拉锥型（FBT）光分路器和平面波导型（PLC）光分路器在无源光网络应用中各有优缺点，用户可根据具体的应用选择合适的光分路器。
哪些地方可以使用光分路器？
光分路器一般用在无源光网络的光线路终端和光网络终端之间。
使用了宽带无源光网络（BPON）、无源光网络（GPON）、以太网光网络（EPON）、10G以太网光网络（EPON）和10G无源光网络（GPON）技术的网络系统中都会使用光分路器。
一个无源光网络中可能只使用了一个光分路器，也可能使用多个光分路器集中在一起进行对光信号进行分路。
光分路器集中分布一般用在用户集中分布的应用中。
有时，光分路器也可以放在中心局端进行分路，这时就需要在中心局端和各个用户之间部署光纤光缆。
用在无源光网络中的光分路器可以进行双向传输，也就是说，光信号可以从中心局端下行传输到各个用户，也可以从各个用户上行传输到中心局端。
下图反映的以太网中的单个光分路器。
需要注意的是，光分路器可以安装在中心局端光线路终端的旁边，也可以安装在离用户较近的外部线路设备的机柜中。
此外，光分路器还可以安装在多用户住宅大楼的楼下。
各类型光纤分路器的衰耗
这类装置有两种类型：光纤和硅平面波导电路（PLC）。
如下图所示，亿可信FBT光纤耦合器分路器的制作原理是，通过将两根独立的光纤烧结在一起形成耦合区。
耦合区两头的锥形区足够长，以至于来自左手边任一端口的入射功率耦合进右手边的光纤，伴有光线的回射。
通过烧结融合光纤的3-dB 耦合器，带有32端口的星型耦合器就有可能实现。
优势在于与其他光纤传输线路容易耦合并且损耗低，无偏振相关性损耗。
现实当中的光纤分路器在目标光谱内有一致的性能，从1260到1600nm。
这里是一个封装在LGX机箱内的1 × 4分路器，基于数个1 × 2 FBT光分路器. 可以看到，分路器受到了光纤最小半径的限制。
对于大分路比（如32或者更多），FBT耦合器分路器在各项光学特性，特别是可靠性方面，表现不足（1 × 4以下的FBT耦合器分路器包含三个1 × 2分路器和七个接续子），很多的元件都会遇到故障，而且很多的厂商都为此付出了很多努力。
下图显示了硅基PLC星型光分路器。
这一集成了耦合器的光分路器针对光配线网络（ODN）设计。
PLC技术允许分路器通过像生产半导体一样的技术来进行生产。
这些技术在小体积、低损耗和可靠的设备中实现了高分光比。
PLC分路器用于需要大规模、集中式分路的GPON ODN（如：与由多个独立放置的1 × 4分路器构成的树状结构不同）。
如下表格列举了1 × N （单一输入）和2 × N PLC分路器的典型参数。
对于检测而言，光时域反射仪（OTDR）的工作波长为1650nm。
光分路器在分路输出端口有反射类型的耦合器，由多层介质滤波器构成。
它虽然紧凑，但是光纤必须要连接至输入和输出端口。
两种类型的耦合器（分路器）之间的损耗特性没有太大的差异。
例如，市面上有售的1 × 16星型耦合器的插损大约为13到14 dB，包括光纤类型和PLC耦合器/分路器的1到2 dB附加损耗。
偏振相关损耗为0.3 dB。
兼顾了局端装配有1× 4分路器的无源双星结构和外部设备中的1× 8分路器。
为了检测ODN中的在役光缆，光纤耦合器必须要在1× 8分路器和ONU 之间插入，并且OTDR信号的1650nm波长输出必须要在ONU和OLT处被切断，以确保只有1310nm和1550nm的信号通过。
与独立设备的结构相比，由于输入端在耦合器和分路器的对侧，这一集成式设备将十分便于操作。
光分路器图示：
>>裸纤式平面波导型（PLC）光分路器
>>无阻塞光分路器
>>扇出平面波导型（PLC）光分路器
>>ABS 盒式平面波导型（PLC ）光分路器
>>插片式平面波导型（PLC ）光分路器
>>托盘式平面波导型（PLC ）光分路器
熔融拉锥型（FBT）光分路器。
