阻抗匹配与史密斯(Smith)圆图：基本原理摘要：本文利用史密斯圆图作为RF阻抗匹配的设计指南。
文中给出了反射系数、阻抗和导纳的作图范例，并给出了MAX2474工作在900MHz时匹配网络的作图范例。
事实证明，史密斯圆图仍然是确定传输线阻抗的基本工作。
在处理RF系统的实际应用问题时，总会遇到一些非常困难的工作，对各部分级联电路的不同阻抗进行匹配就是其中之一。
一般情况下，需要进行匹配的电路包括天线与低噪声放大器(LNA)之间的匹配、功率放大器输出(RFOUT)与天线之间的匹配、LNA/VCO输出与混频器输入之间的匹配。
匹配的目的是为了保证信号或能量有效地从“信号源”传送到“负载”。
在高频端，寄生元件(比如连线上的电感、板层之间的电容和导体的电阻)对匹配网络具有明显的、不可预知的影响。
频率在数十兆赫兹以上时，理论计算和仿真已经远远不能满足要求，为了得到适当的最终结果，还必须考虑在实验室中进行的RF测试、并进行适当调谐。
需要用计算值确定电路的结构类型和相应的目标元件值。
有很多种阻抗匹配的方法，包括计算机仿真：由于这类软件是为不同功能设计的而不只是用于阻抗匹配，所以使用起来比较复杂。
设计者必须熟悉用正确的格式输入众多的数据。
设计人员还需要具有从大量的输出结果中找到有用数据的技能。
另外，除非计算机是专门为这个用途制造的，否则电路仿真软件不可能预装在计算机上。
手工计算：这是一种极其繁琐的方法，因为需要用到较长(“几公里”)的计算公式、并且被处理的数据多为复数。
经验：只有在RF领域工作过多年的人才能使用这种方法。
总之，它只适合于资深的专家。
史密斯圆图：本文要重点讨论的内容。
本文的主要目的是复习史密斯圆图的结构和背景知识，并且总结它在实际中的应用方法。
讨论的主题包括参数的实际范例，比如找出匹配网络元件的数值。
当然，史密斯圆图不仅能够为我们找出最大功率传输的匹配网络，还能帮助设计者优化噪声系数，确定品质因数的影响以及进行稳定性分析。
史密斯圆图的原理及应用
史密斯圆图的原理及应用一、史密斯圆图的概述史密斯圆图（Smith Chart）是一种常用的电路设计工具，广泛应用于微波电路的设计与分析。
它可以通过坐标变换的方式将复抗匹配器的阻抗表示在一个圆图上，方便工程师快速计算和优化电路。
二、史密斯圆图的原理史密斯圆图的构建基于复平面的坐标转换技术，将复抗匹配器的阻抗表示在一个单位圆上。
具体步骤如下：1.将复抗匹配器的阻抗表示为复平面上的点，以阻抗的实部和虚部作为横纵坐标。
2.将复抗匹配器的阻抗归一化到一个标准的单位圆上，使得阻抗归一化到圆上的点表示为单位圆上的点。
3.在单位圆上绘制一系列等效电阻德曼圆，并标记常用的阻抗值。
这些等效电阻德曼圆的半径是固定的，通过变换得到的阻抗点在不同等效电阻德曼圆上的位置。
4.通过在复平面上作圆的平移和旋转操作，将复抗匹配器的阻抗点转换成单位圆上的点。
5.将复抗匹配器转换后的阻抗点与等效电阻德曼圆上的点连接，得到史密斯圆图。
三、史密斯圆图的应用1. 阻抗匹配•利用史密斯圆图可以方便地进行阻抗匹配的计算和设计。
通过在史密斯圆图上移动阻抗点，可以得到与之匹配的负载阻抗或源阻抗。
工程师可以根据需要，选择合适的匹配器或变换线来实现阻抗的最大传输。
2. 反射系数的计算•史密斯圆图也可以方便地计算反射系数。
通过在史密斯圆图上读取阻抗点对应的反射系数，工程师可以快速了解电路中的反射情况，并根据需要进行相应的优化调整。
3. 变换线设计•史密斯圆图可以帮助工程师设计不同类型的变换线，如电阻性变换线、电容性变换线和电感性变换线。
通过在史密斯圆图上进行阻抗点的变换，可以得到满足特定要求的变换线参数。
4. 频率扫描分析•在频率扫描分析中，史密斯圆图可以帮助工程师分析电路在不同频率下的阻抗变化情况。
通过在史密斯圆图上绘制多个频率下的阻抗点，可以得到电路的频率响应特性。
5. 负载匹配•史密斯圆图也可以应用于负载匹配。
通过在史密斯圆图上绘制负载阻抗曲线和源阻抗曲线，可以找到使得负载与源之间产生最小干扰的最佳匹配点。
Smith(史密斯)圆图阻抗匹配
利用归一化阻抗与反射系数之间的一一对应 关系，将归一化阻抗表示在反射系数复平面上。
(z ') 2e j2z' 2 e j(2 2z')
构成反射系数复平面
2
ZL Z0 ZL Z0
2
tan 1
RL2
2 X LZ0
X
2 L
Z02
Z (z ') R jX 1 (z ') 1 (z ')
可得
2a b2 2 2 且 2 1
等反射系数模值圆的方程
jb
||=0.5 S=3
j
||=1, =0
开路点
a
1
1
||=1, = 短路点
j
||=0.2 S=1.5
1、反射系数曲线坐标（续）
2 2 z ' tan1 a b 反射系数相角射线方程
X
2b
(1
2 a
)2
b2
a
2
R R 1
b2
1
2
R 1
等归一化电阻圆方程
a
12
b
1 X
2
1 X
2
等归一化电抗圆方程
归一化电阻圆
j b
R0 R 0.5 R 1 R2
圆心都在实轴a上； a=1 圆心坐标与半径之和恒
一一对应关系
二、圆图的基本构成
阻抗圆图是表示在复平面上的反射系数和归 一化阻抗轨迹图，包括两个曲线坐标系统和四簇 曲线。
Smith 圆图—原理与分析
2-5 Smith 圆图微波工程，即传输线工程问题，主要讨论（最基本的运算是）工作参数ρΓ, Z, 之间的数量关系和传输匹配问题――怎样传输得好，没有反射，而没有反射传输就是匹配。
一般是在已知特征参数βZ和长度l 的基础上进行。
、Smith圆图正是把特征参数和工作参数形成一体，用图论的方法解决工程问题。
它是一种专用Chart，自三十年代出现以来，已历经六十年而不衰，可见其简单，方便和直观.一、Smith图圆的基本思想Smith圆图，亦称阻抗圆图。
其基本思想有三条：1. 归一化思想――特征参数归一化特征参数归一思想，是形成统一Smith圆图的最关键点，它包含了阻抗归一和电长度归一。
阻抗千变万化，极难统一表述。
现在用Z０归一，统一起来作为一种情况加以研究。
在应用中可以简单地认为Z０=1。
电长度归一不仅包含了特征参数β，而且隐含了角频率ω。
由于上述两种归一使特征参数Z０不见了；而另一特征参数β连同长度均转化为反射系数Γ的转角。
――什么阻抗都通用，什么波长都能用。
2. 反射系数Γ作基底①以系统不变量|Γ|作为Smith圆图的基底――它是一个有限量，②在无耗λ为一个周期。
所传输线中，|Γ|是系统的不变量，③Γ是频率的周期量，以2以由|Γ|从0到1的同心圆作为Smith圆图的基底，使我们可能在一有限空间表示全部工作参数Γ、Z(Y)和ρ。
ϕϕϕβj l j l z j l e e e z l ||||) ()2( 2Γ=Γ=Γ=Γ--θ的周期是1/2λg 。
这种以|Γ|圆为基底的图形称为Smith 圆图。
3. 套覆上jx r Z +=――――把阻抗(或导纳)，驻波比关系套覆在|Γ|圆上。
这样，Smith 圆图的基本思想可描述为：消去特征参数Z ０，把β归于Γ相位；工作参数Γ为基底，套覆Z(Y)和ρ。
二、Smith 圆图的基本构成1. 反射系数Γ图为基底图 7-1 反射系统Γ图反射系数图最重要的概念是相角走向。

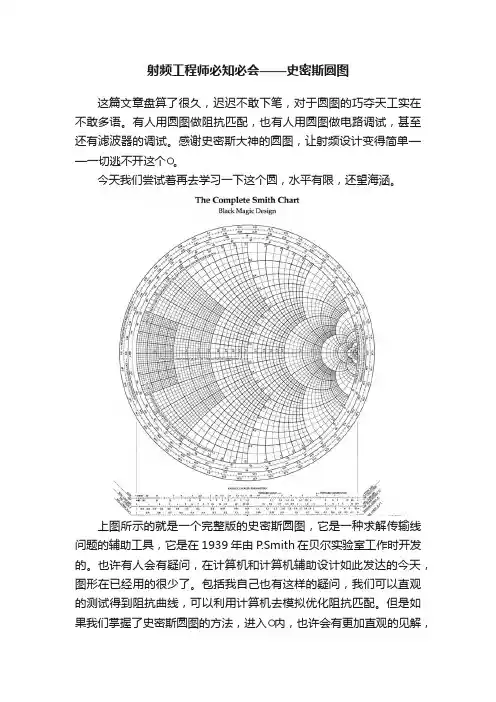

射频工程师必知必会——史密斯圆图
