初,炽热碳还原法脱硝技术
火电厂脱硝技术浅析
【 关键词 】 催化剂 ； 火 电厂脱硝 技术 ； 低Ｎ Ｏ 燃 烧
【 中图分类号 】 Ｘ ７ ７ ３
【 文献标识码 】 Ｂ
【 文章编号 】 ２ ０ ９ ５ — ２ ０ ６ ６ （ ２ ０ １ ３ ） ｌ ８ — ０ １ ５ ０ － ０ ２
表 １ 烟 气 脱硝 蛉技 术 比较
方 法 原 理 技 术 特 点
漏可能造成＝； 盘污 染
控 制 水 平 看 来 ，可 能 不 用等 到 ２ ０ ２ ０年 ， １ ０ ０ ０万 ｔ 的 氮氧 化 物
排 放 量 旱 已达 到 。 为 了我 国未 来 的 发展 ， 我 国特 颁布 实施 了几
项相 关法律 ， 显 然 ＮＯ 排 放 量 将 被 紧 紧 的控 制 ， 因此 ， 火 电厂 脱 硝 将 会 是 新 一 个 商机 ， 把 握 这 次机 会 你 将会 脱 引 而 出。
配风 系统 非 常 复 杂 。
在待 定催 化 荆作 用下 。 用氯 或 其 他 还 原 脱 除率 高 ， 被 认 为是 最好 的烟 气 Ｓ Ｃ Ｒ 荆 选择 性 地将 ＮＯ 还原 Ｎ 脱硝技术。投资和操作费用大． ２和 Ｈ 也 存 在 Ｎｉ ｔ
，
的 泄 术
为两 种 ： 烟 气 脱 硝 与低 ＮＯ 燃 烧 。本 文 重 点 介 绍 了 烟 气 脱 硝 技 术 与 低 Ｎｏ ｔ 燃 烧 技 术 的 技 术 特 点 和 主 要 方法 。着 重 阚述 了选 择 性 催 化 还 原 法
（ Ｓ Ｃ Ｒ） 的原 理 、 主 要 影 响因 素 及 流 程 ， 并 且包 括 还 原 剂 与 催 化 剂 的 性 能 与选 择 比较 。
ｌ能源。 电力
Ｌ ｏ Ｗ Ｃ Ａ Ｒ Ｂ ｏ Ｗ Ｏ Ｒ ｌ Ｌ Ｄ ２ 叫３ 荡
炽热碳还原技术讨论总结
炽热碳还原技术讨论总结1、采用廉价碳体替代氨具有重要意义, 脱硝工艺应满足耐尘、耐硫、温降低或低温、阻力小的特点2、炽热碳还原技术需要在高温下500-900℃进行，对于不同体系(发电、供热及化工生产)工艺流程及锅炉结构均相同、差异较大，脱硝反应器的位置选取必须合适，具有一定难度，但如果选对具有重要的实际推广价值。
3、根据脱硝反应机理:C+2NO=CO2+N22C+2NO=2CO+ N22C+2NO2=2CO2+ N24C+2NO2=4CO+ N22CO+2NO=2CO2+ N24CO+2NO2=4CO2+ N2(1)在相同的环境下，C+NO X和CO+NO X对脱硝的贡献非常重要,需要进行研究判断。
(2)CO与NO X在高温500-900℃无催化剂下是否反应及反应时间及脱硝率需要探讨。
(3)如果(2)成立,适宜的炽热碳还原脱硝技术的脱硝剂气体CO比固体碳要有优势。
5、是否能够在燃煤锅炉中，调整过量空气系数大小，调节过氧指数、使NO X的产生量减少，同时调节条件利用烟气中CO还原NO X。
6、开发低温催化剂，使碳或CO在低温条件下,可以与氮氧化物反应，解决脱硝位置难选问题，但催化剂需要耐硫、防尘。
7、若采用CO还原脱硝，需要解决CO的来源，可以采用小型煤气发生炉提供CO, 如有外供CO最经济8、采用碳或CO脱硝，均需选择适宜脱硝反应器。
9、已对旭阳焦化脱硝进行了调研，旭阳焦化脱硝的是炉顶燃烧后的荒煤气，出口温度800-900℃，原先该部分热量没有回收利用，现已设置废热锅炉产蒸汽回收热量，这部分最大的优点是荒煤气是脱硫后燃耗，烟气含硫量很低，不需要再设置脱硫装置，现排放量为900ppm，利于催化脱硝。
根据以上讨论，可以开展工作;1、建立一套炽热碳还原实验装置，对C和CO脱硝反应进行研究，分为气固和气气两个体系，具体问题需进一步讨论。
2、依据已有文献及实验结果进行脱硝工艺设计。
3、根据旭阳荒煤气脱硝特点进行脱硝工艺设计。
脱硝SCR知识培训
脱硝SCR知识培训目录一、脱硝技术概述 (2)1. 脱硝技术简介 (3)2. 脱硝技术的发展与应用现状 (4)3. 脱硝技术的重要性及其意义 (6)二、选择性催化还原技术原理 (7)1. SCR技术定义及工作原理 (8)2. SCR系统的组成要素 (9)3. SCR技术的反应过程分析 (11)三、脱硝SCR系统设备与操作 (13)1. 设备概述 (13)（1）催化剂及其作用 (15)（2）反应器与管道系统 (16)（3）尿素喷射系统 (17)（4）检测仪表与控制系统 (18)2. 系统操作流程 (20)（1）系统运行前的准备 (21)（2）系统启动与运行操作 (23)（3）系统维护与停机操作 (25)四、脱硝SCR系统性能与优化 (26)1. 系统性能评估指标及方法 (28)2. 系统性能影响因素分析 (29)3. 系统优化措施与建议 (30)五、脱硝SCR系统的安全与环境保护要求 (31)1. 安全操作规范及注意事项 (32)2. 环境保护法规与标准 (33)3. 系统对环境的影响及应对措施 (34)六、脱硝SCR技术培训与实践操作指导 (35)1. 培训目标与课程设置建议 (36)2. 培训内容与教学方法探讨 (37)3. 实践操作指导与案例分析分享 (38)一、脱硝技术概述脱硝（哥伦山利脱硝）是减少或消除燃烧过程中氮氧化物（NOx）排放的关键技术之一。
在化石燃料燃烧过程中，高温有助于空气中的氮气和氧气发生反应，产生NOx，这对环境构成了严重的污染。
脱硝技术的目标就是通过各种方法减少或去除这些污染物，从而保护空气质量和增进人类健康。
主要的脱硝技术可以分为两大类：选择性催化还原（SCR）技术和选择性非催化还原（SNCR）技术。
将NOx还原为氮气和水。
SCR技术效率高、处理量大，但需要投资和维护催化剂，且运行成本相对较高。
选择性非催化还原技术则不需要催化剂，直接在高温下通过喷雾或喷射还原剂与NOx发生反应，生成氮气和水。
国内烟气脱硝技术的应用
国内烟气脱硝技术的应用作者：王明智来源：《沿海企业与科技》2011年第02期［摘要］脱硝技术主要分为低NOX燃烧技术和烟气脱硝。
烟气脱硝是目前发达国家普遍采用的减少NOX排放的方法，具有很高的脱硝效率，应用较为成熟的有选择性催化还原法（SCR）、选择性非催化还原法（SNCR）、电子束法以及炽热碳还原等技术。
SCR(选择性催化还原法)是目前绝对主流的也是商业化最为成功的烟气脱硝技术。
［关键词］烟气脱硝；选择性催化还原；喷氨格栅；反应器［作者简介］王明智，华能海南发电股份有限公司东方电厂，海南海口，570311［中图分类号］ X701.3 ［文献标识码］ A ［文章编号］ 1007-7723（2011）02-0026-0004一、前言氮氧化物是造成大气污染的主要来源之一。
通常所说的氮氧化物NOX有多种不同形式：是主要的大气污染物。
我国氮氧化物的排放量中70%来自于煤的直接燃烧，电力工业是我国主要的燃煤大户，因此火力发电厂是氮氧化物排放的主要来源之一。
脱硝市场从20世纪80年代开始，先后经历了日本、欧洲、美国的变迁，目前已经在中国渐渐启动。
北京市新的锅炉排放标准（DB11/139-2006）规定燃煤锅炉NOX不得高于100mg/Nm3。
随着北京市新标准的颁布，全国范围都会逐渐加强燃煤锅炉NOX排放的限定，可以预见在不远的将来，所有的发电燃煤锅炉及新上机组都将安装脱硝装置并达到排放标准。
二、脱硝技术介绍脱硝技术主要分为低NOX燃烧技术和烟气脱硝。
其中，低NOX燃烧技术已经在国内新建电厂得到广泛的应用，而烟气脱硝技术则更多地在国外得到广泛的应用。
烟气脱硝是目前发达国家普遍采用的减少NOX排放的方法，具有很高的脱硝效率，应用较为成熟的有选择性催化还原法（SCR）、选择性非催化还原法（SNCR）、电子束法以及炽热碳还原等技术。
SCR(选择性催化还原法)是目前绝对主流的也是商业化最为成功的烟气脱硝技术，烟气脱硝效率能达到90%以上。

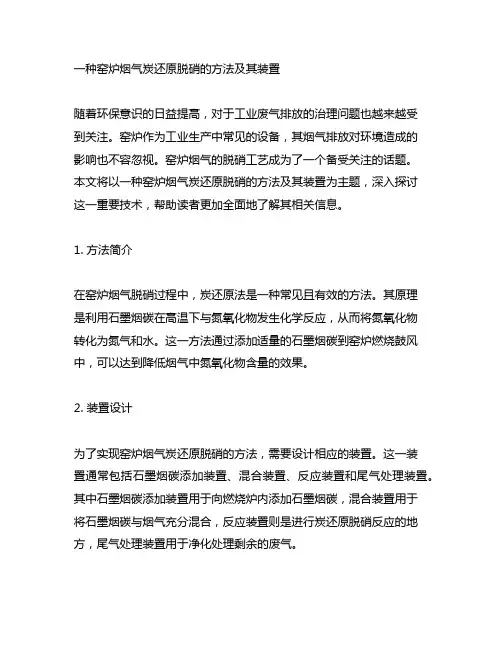

一种窑炉烟气炭还原脱硝的方法及其装置
