氮化铝陶瓷电路板结构工艺要求和费用

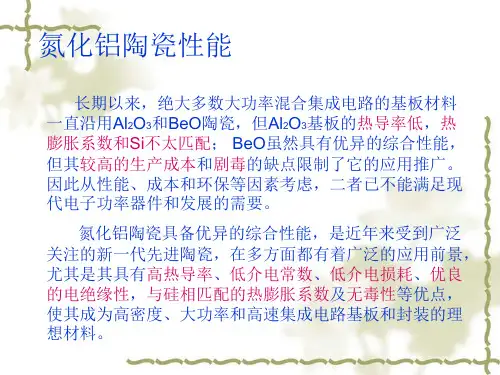

氮化铝基板制备
烧结工艺
目前AlN较常用的烧结工艺一般有5种，即热压 烧结、无压烧结、放电等离子烧结（SPS）、微波 烧结和自蔓延烧结。
热压烧结
热压烧结是在加热粉体的同时进行加压，利用通电产生的焦耳热和加压造 成的塑性变形来促进烧结过程的进行。相对无压烧结，热压烧结的温度要低很 多，而且烧结体致密，气孔率低，但其加热、冷却所需时间较长，且只能制备 形状不太复杂的样品。热压烧结是目前制备高热导率致密化氮化铝陶瓷的主要 工艺。
表1Βιβλιοθήκη 4种陶瓷封装材料的性能对比
AlN的典型性能
AlN晶体的晶格常数为a=0.311nm，c=0.498nm，是六方晶系纤锌矿 型共价键化合物，其结构如图1所示。AlN晶体呈现白色或灰色，常压下 分解温度为2200~2450℃，理论密度为3.26g/cm³ 。AlN具有优良的综合 性能，主要性能见表2
烧结助剂对导热率的影响
Y3Al5O12(3:5)
↓
YAlO4(1:1)
↓
Y4Al2O9(4:2)
烧结AlN陶瓷使用的烧结助剂主要有Y2O3、 CaO、Yb2O3、Sm2O3、Li2O3、B2O3、CaF2、 YF3、CaC2等或它们的混合物。 选择多元复合烧结助剂，往往能获得比单 一烧结助剂更好的烧结效果。某些烧结助剂 还能在相对低温下（通常为1600~1700 ℃ ） 发挥助烧结作用。找到合适的低温烧结助剂， 实现AlN低温烧结，就可以减少能耗、降低成 本，便于进行连续生产。
AlN粉体的合成方法很多，目前研究较多 的有5种方法：
铝粉直接氮化法 Al2O3碳还原法 化学气相沉淀法
溶胶—凝胶法
自蔓延高温合成法
烧结理论
氮化铝自扩散系数小，烧结非常困难。通过以下三种途 径可以获得致密的高性能氮化铝陶瓷：（1）使用超细粉； （2）热压或等静压；（3）引入烧结助剂。其中，第一种途 径受粉体性能影响较大，而且超细粉会给流延成型带来困难； 第二种途径适用于高性能块体氮化铝材料的制备，对氮化铝 流延基片与金属浆料共烧的多中陶瓷技术有很大的局限性， 不能用于电子封装；第三种途径工艺上易于实现，且适于流 延成型和无压烧结，有可能获得低成本高性能的氮化铝陶瓷 材料。
dpc陶瓷基板优缺点以及价格和生产厂家
陶瓷基板 dpc3535 dpc 陶瓷基板生产工艺 dpc 陶瓷基板采用的是 DPC 薄膜工艺，薄膜法是微电子制造中进行金属膜沉积的主 要方法，其中直接镀铜 (Direct plating copper)是最具代表性的。采用磁控溅射+电镀 工艺 精度高，设备成本高，工艺成本也是比较高的。 dpc 陶瓷基板价格是多少？dpc 陶瓷基板多少一平方？ dpc 陶瓷基板的价格看要用的板材，是否需要打孔，是否做线路，还设计到工程费 等其他费用，是打样还是批量价格等。如果是氧化铝陶瓷基板工艺一般难度，价格 3000 元~4000 元/平米；氮化铝陶瓷基板一般是 6000 元/平米。 dpc 陶瓷基板应用 dpc 陶瓷基板应用于 igbt igbt 模块对陶瓷基板的工艺要求比较高，工艺较为复杂，陶瓷基线路板精密度较高， 随着新能源汽车、高铁、风力发电和 5G 基站的快速发展，这些新产业所用的大功率 IGBT 对新一代高强度的氮化硅陶瓷基板需求巨大硅陶瓷基板；国内起步较晚，近几年大学研究机构和一些 企业都在加快研发并取得较大进展，其导热率大于等于 90Wm/k，抗弯强度大于等于 700mpa，断裂韧性大于等于 6.5mpa1/2；但是距离产业化还有一定距离。IGBT 陶瓷 基板一般采用氮化铝陶瓷基板 dpc 工艺。
dpc 陶瓷基板介电系数 DPC 陶瓷基板介电常数一般 8~10，介电常数,用于衡量绝缘体储存电能的性能.它是 两块金属板之间以绝缘材料为介质时的电容量与同样的两块板之间以空气为介质或真 空时的电容量之比。它与塑料作为电介质制品时，在电场作用下可储存电能大小、发热 量有关。介电常数介电常数代表了电介质的极化程度，也就是对电荷的束缚能力，介电 常数越大，对电荷的束缚能力越强。对于介电材料，介电常数越大,电容越大。
功率半导体模块用氮化铝陶瓷板 团体标准
功率半导体模块用氮化铝陶瓷板团体标准下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!功率半导体模块用氮化铝陶瓷板的团体标准一、引言在现代电子科技领域，功率半导体模块作为电力电子设备的核心组件，其性能和稳定性直接影响到设备的整体运行效率。
氮化铝生产工艺
氮化铝生产工艺氮化铝是一种重要的陶瓷材料，具有优良的高温、高硬度、高导热性等性能，在电子、光电子、航空航天等领域有着广泛的应用。
下面将介绍一种常见的氮化铝生产工艺。
氮化铝生产的第一步是原料的准备。
一般使用的原料为高纯度的铝粉和氨气。
铝粉的纯度要达到99.99%以上，以确保最终产品的质量。
同时，也需要密切控制铝粉的粒度和微观形貌，以保证生产过程的稳定性和产品的一致性。
接下来是氮化反应的过程。
首先将铝粉和氨气混合在一起，通过喷嘴或者淋雨式机构将混合气体喷入反应炉中。
反应炉的温度一般控制在1000℃以上，同时需要提供适当的压力和气体流量，以保证反应的进行。
在反应炉中，铝粉与氨气发生化学反应，生成氮化铝的颗粒。
这个反应是一个自发放热反应，因此反应炉的散热和温控也是非常重要的。
接下来是氮化铝的后处理。
在反应炉中生成的氮化铝颗粒需要经过一系列的物理和化学处理，以得到所需的最终产品。
首先，将颗粒进行干燥和筛分，去除杂质和不合格的颗粒。
然后，将颗粒进行烧结，使其结合成块状。
烧结的过程中需要控制温度和保持一定的压力，以确保颗粒能够充分结合。
最后，对烧结后的块状氮化铝进行机械加工，如切割、抛光等，以得到所需的最终产品。
在氮化铝的生产过程中，需要注意一些关键的工艺参数。
首先是反应炉的温度和压力控制，这直接影响着氮化反应的进行和产物的质量。
其次是原料的选择和处理，这直接影响着最终产品的纯度和性能。
同时，还需要密切控制生产中的环境条件，如气氛、湿度等，以保证生产的稳定性和一致性。
此外，还需要对产生的废气和废液进行处理，以保护环境。
综上所述，氮化铝的生产工艺包括原料准备、氮化反应和后处理等步骤。
通过合理控制各个环节的工艺参数，可以得到优质的氮化铝产品。
未来，随着技术的进步和需求的增加，氮化铝的生产工艺还有望不断优化，以提高产量和降低成本。

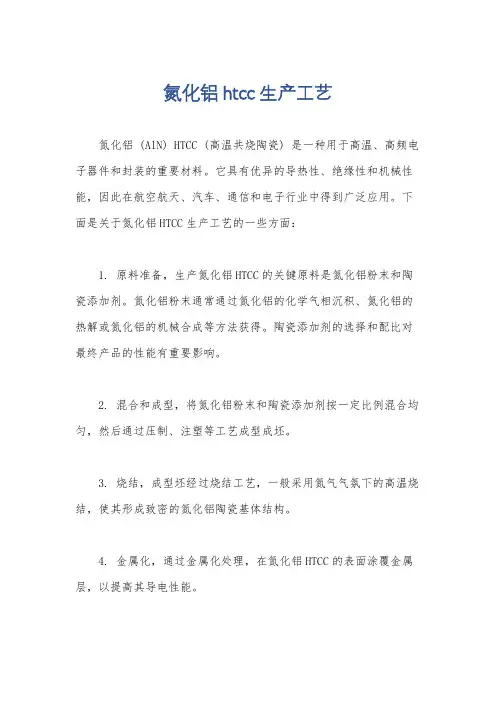

氮化铝htcc生产工艺
氮化铝htcc生产工艺
氮化铝 (AlN) HTCC (高温共烧陶瓷) 是一种用于高温、高频电子器件和封装的重要材料。
它具有优异的导热性、绝缘性和机械性能，因此在航空航天、汽车、通信和电子行业中得到广泛应用。
下面是关于氮化铝HTCC生产工艺的一些方面：
1. 原料准备，生产氮化铝HTCC的关键原料是氮化铝粉末和陶瓷添加剂。
氮化铝粉末通常通过氮化铝的化学气相沉积、氮化铝的热解或氮化铝的机械合成等方法获得。
陶瓷添加剂的选择和配比对最终产品的性能有重要影响。
2. 混合和成型，将氮化铝粉末和陶瓷添加剂按一定比例混合均匀，然后通过压制、注塑等工艺成型成坯。
3. 烧结，成型坯经过烧结工艺，一般采用氮气气氛下的高温烧结，使其形成致密的氮化铝陶瓷基体结构。
4. 金属化，通过金属化处理，在氮化铝HTCC的表面涂覆金属层，以提高其导电性能。
5. 精加工，对烧结后的氮化铝HTCC进行精加工，包括研磨、抛光、加工孔洞等工艺，以满足不同应用的精度要求。
6. 检测和包装，对成品进行质量检测，包括外观检查、尺寸测量、性能测试等，然后进行包装，以便运输和使用。
总的来说，氮化铝HTCC的生产工艺涉及原料准备、混合成型、烧结、金属化、精加工和质量检测等多个环节，需要严格控制各个环节的工艺参数，以确保最终产品具有优异的性能和稳定的质量。
同时，随着科学技术的不断发展，氮化铝HTCC的生产工艺也在不断完善和创新，以满足不断增长的市场需求和应用要求。
【精品文章】氮化铝粉体制备及氮化铝陶瓷烧结方法简介
氮化铝粉体制备及氮化铝陶瓷烧结方法简介
纯氮化铝呈蓝白色，通常为灰色或灰白色。
氮化铝的理论密度为
3.26g/cm3，常压下在2450°C升华分解。
氮化铝材料的优点是室温强度高，且强度随温度升高而下降较缓。
此外，氮化铝陶瓷具有高热导率，是一种良好的耐热冲击材料。
利用它的较高的体积电阻率、绝缘强度、导热率、较低的热膨胀系数和介电常数，可用作大功率半导体器件的绝缘基片、大规模和超大规模集成电路的散热基片和封装基片。
利用它的高声波传导速度特性，可用作高频信息处理机中的表面波器件。
利用它的高耐火性及高温化学稳定性，可用来制作在1300～2000℃下工作的制取熔融铝、锡、镓、玻璃、硼酐等用的坩埚。
氮化铝已成为新材料领域的重要分支。
一、氮化铝粉体制备
氮化铝陶瓷的制备工艺和性能均受到粉体特性的直接影响，要获得高性能的氮化铝陶瓷，必须有纯度高、烧结活性好的粉体作原料。
氮化铝粉体中的氧杂质会严重降低热导率，而粉体粒度、粒子形态则对成形和烧结有重要的影响。
因此，粉体合成是氮化铝陶瓷生产的一个重要环节。
氮化铝粉体合成的方法很多，其中用于大规模生产的主要有三种，其他一些方法尚未获得普遍应用。
1、铝粉直接氮化法
金属直接氮化法的实质在于金属铝在高温下与氮(或氨)直接反应，生成氮化铝。
铝与氮的反应是放热反应。
当反应开始后停止外部加热，则反应可在加大氮气流量的条件下继续进行到底。
金属铝颗粒表面上逐渐生成氮化物膜，会使氮难以进一步渗透，氮化速度减慢。
所以需要进行2次氮化。
从四个维度充分了解氮化铝陶瓷
从四个维度充分了解氮化铝陶瓷氮化铝陶瓷在电子电路方面应用广泛，今天小编就从氮化铝陶瓷特性、产品应用、介电常数、以及加工方法方面全面阐述氮化铝陶瓷。
氮化铝陶瓷特性氮化铝陶瓷（Aluminum Nitride Ceramic）是以氮化铝(AIN)为主晶相的陶瓷。
特性导热高、绝缘性好、介电常数低等特点。
主要有以下四个性能指标：(1)热导率高(约320W/m·K)，接近BeO和SiC，是Al2O3的5倍以上；(2)热膨胀系数(4.5×10-6℃)与Si(3.5-4×10-6℃)和GaAs(6×10-6℃)匹配；(3)各种电性能(介电常数、介质损耗、体电阻率、介电强度)优良；(4)机械性能好，抗折强度高于Al2O3和BeO陶瓷，可以常压烧结；(5)光传输特性好；(6)无毒。
氮化铝陶瓷介电常数低有什么优势？一般而言，介电常数是会随温度变化的，在0-70度的温度范围内，其最大变化范围可以达到20%。
介电常数的变化会导致线路延时10%的变化，温度越高，延时越大。
介电常数还会随信号频率变化，频率越高介电常数越小。
介电常数（Dk,ε，Er）决定了电信号在该介质中传播的速度。
电信号传播的速度与介电常数平方根成反比。
介电常数越低，信号传送速度越快。
氮化铝陶瓷的介电常数(25℃为8.8MHz)，传输是速度是很快的。
可以和罗杰斯等高频板材一起做成高频陶瓷pcb。
氮化铝陶瓷都应用在哪些领域？氮化铝陶瓷制品都有哪些？一制作成氮化铝陶瓷基片，作为陶瓷电路板的基板。
二，氮化铝陶瓷基片，热导率高，膨胀系数低，强度高，耐高温，耐化学腐蚀，电阻率高，介电损耗小，是理想的大规模集成电路散热基板和封装材料。
三，通过AIN陶瓷的金属化，可替代有毒性的氧化铍瓷在电子工业中广泛应用。
四，利用AIN陶瓷耐热耐熔体侵蚀和热震性，可制作GaAs晶体坩埚、Al 蒸发皿、磁流体发电装置及高温透平机耐蚀部件，利用其光学性能可作红外线窗口。
氮化铝陶瓷板的工艺流程
氮化铝陶瓷板的工艺流程一、材料准备氮化铝陶瓷板的制备需要准备氮化铝粉末、陶瓷粉末、有机粘结剂等材料。
首先，将氮化铝粉末和陶瓷粉末按一定比例混合均匀，然后加入适量的有机粘结剂，用搅拌器进行混合，直到得到均匀的混合料。
二、成型将混合料进行成型，通常有几种常用的成型方法。
一种是压制成型，即将混合料放入模具中，然后用压力机进行压制，使其成型。
另一种是注塑成型，将混合料加热至熔融状态，然后通过注塑机注入模具中，冷却后得到成型品。
还有一种是浇注成型，将混合料熔化后倒入模具中，冷却后得到成型品。
三、烧结成型后的氮化铝陶瓷板需要进行烧结处理，以增强其致密度和力学性能。
首先，将成型品放入高温炉中，进行预烧结处理，以去除有机粘结剂和一些杂质。
然后，将预烧结品放入高温炉中进行主烧结处理，使其达到所需的致密度和力学性能。
烧结温度通常在1800℃以上，烧结时间根据板材厚度和要求可以进行调节。
四、加工烧结后的氮化铝陶瓷板可以进行加工，以达到特定的尺寸和表面要求。
常见的加工方法有磨削、切割、钻孔等。
首先，将烧结板进行磨削，以获得平整的表面和精确的尺寸。
然后，根据具体需要，进行切割或钻孔等加工操作。
五、表面处理为了提高氮化铝陶瓷板的表面性能和美观度，可以进行表面处理。
常见的表面处理方法有抛光、喷涂、涂层等。
抛光可以使板材表面更加光滑，提高光洁度。
喷涂可以在板材表面形成一层保护膜，增加耐磨性和耐腐蚀性。
涂层可以改变板材的颜色、光泽和质感。
六、质量检验制备完成的氮化铝陶瓷板需要进行质量检验，以确保其符合要求。
常见的质量检验项目有外观检查、尺寸测量、力学性能测试等。
外观检查主要是检查板材的表面是否平整、无裂纹、无气孔等缺陷。
尺寸测量是为了验证板材的尺寸是否符合要求。
力学性能测试可以通过弯曲试验、抗压试验等方法，评估板材的力学性能。
氮化铝陶瓷板的制备工艺流程包括材料准备、成型、烧结、加工、表面处理和质量检验等步骤。
每个步骤都需要严格控制工艺参数和操作要求，以确保最终产品的质量和性能达到要求。
氮化铝陶瓷基板烧结工艺
氮化铝陶瓷基板烧结工艺氮化铝陶瓷基板烧结工艺简介•氮化铝陶瓷基板是一种具有高导热性、高抗腐蚀性和高机械强度的先进材料。
•烧结工艺是将氮化铝陶瓷粉末在高温、高压下进行加热处理，使其颗粒间发生结合，形成致密的陶瓷基板。
工艺步骤1.原材料准备–购买高纯度的氮化铝陶瓷粉末。
–对粉末进行筛选、研磨，确保粉末的均匀性和细度。
2.粉末制备–将氮化铝陶瓷粉末与有机增塑剂和溶剂混合，形成浆状物。
–使用搅拌器对浆料进行充分搅拌，使成分均匀混合。
3.成型–使用模具将浆料进行成型，可以采用注射成型、压制成型等方式。
–根据需要，决定陶瓷基板的形状和尺寸。
4.干燥–将成型后的陶瓷基板进行自然干燥或采用烘干设备进行加热干燥。
–控制干燥温度和时间，确保基板内部水分蒸发完全。
5.烧结–将干燥后的陶瓷基板置于烧结设备中。
–升温至高温区，保持一段时间，使粉末颗粒间发生结合反应。
–快速冷却，降温至室温。
6.加工与测试–对烧结后的陶瓷基板进行加工，如打磨、光面处理等，以获得所需的平滑度和尺寸精度。
–对烧结基板进行物理和化学测试，如导热系数、抗腐蚀性、机械强度等，保证产品质量。
工艺优势•高导热性：氮化铝陶瓷基板具有较高的热导率，能够有效传导热量。
•高机械强度：经过烧结工艺处理后的陶瓷基板具有良好的机械性能，能够承受较大压力和冲击。
•高抗腐蚀性：氮化铝陶瓷基板具有优异的耐腐蚀性，能够在恶劣环境下长期稳定运行。
•尺寸精度高：采用烧结工艺进行制作，能够实现精确的尺寸控制和表面处理。
应用领域•电子行业：用于高功率LED封装、半导体器件散热等。
•光电子行业：作为光学元件载体和激光器散热基板。
•汽车工业：用于发动机散热系统和车载电子设备散热。
结论氮化铝陶瓷基板烧结工艺是一种重要的制备方法，可以得到高导热性、高机械强度和优异抗腐蚀性的陶瓷基板。
通过控制工艺步骤和优化工艺参数，可以实现高质量的氮化铝陶瓷基板制备，并在多个领域中得到广泛应用。
氮化铝陶瓷基板烧结工艺（续）工艺参数优化•升温速率：影响烧结过程中粉末颗粒的结合和表面形貌的形成。
氮化铝陶瓷基板生产制作流程和加工制造工艺
氮化铝陶瓷基板生产制作流程和加工制造工艺氮化铝陶瓷基板相对于氧化铝套基板而氧，机械强度和硬度增加，相应的导热率比氧化铝陶瓷基板更高。
氮化铝陶瓷基板生产制作难度增加，加工工艺也有所不同。
今天小编主要是讲述一下氮化铝陶瓷基板生产制作流程和加工制造工艺。
一，氮化铝陶瓷基板生产制作流程1，氮化铝陶瓷基板生产制作过程氮化铝陶瓷基板生产制作流程，大致和陶瓷基板的制作流程接近，需要做烧结工艺，厚膜工艺，薄膜工艺因此具的制作流程和细节有所不同。
氮化铝陶瓷基板制作流程详见文章“关于氧化铝陶瓷基板这个八个方面你知道几个？”2，氮化铝陶瓷基板研磨氮化铝陶瓷电路板的制作流程是非常复杂的，第一步就是氮化铝陶瓷电路板的表面处理，也叫作研磨，其作用是去除其表面的附着物以及平整度的改善。
众所周知，氮化铝陶瓷基板会比氧化铝陶瓷电路板的硬度高很多，遇到比较薄的板厚要求的时候，研磨就是一个非常难得事情了，要保证氮化铝陶瓷电路板不会碎裂，还要达到尺寸精度和表面粗糙度的要求，需要专业的人操作。
不同的研磨方式对氮化铝陶瓷电路板的平整度、生产率、成品率的影响都是很大的，而且后续的工序是没办法提高基材的几何形状的精度。
所以氮化铝陶瓷电路板的制作选用的都是离散磨料双面研磨，对于生产企业来讲整个工序的成本会提升很多，但是为了使客户得到比较完美的氮化铝陶瓷电路板。
另外研磨液是一种溶于水的研磨剂，能够很好的做到去油污，防锈，清洁和增光效果，所以可以让氮化铝陶瓷电路板超过原本的光泽。
然而如今国内市场上的一些氮化铝陶瓷电路板仍旧不够完美，例如产品的流痕问题，是困扰氮化铝陶瓷电路板加工行业的难题。
主要还是没有办法达到比较好的成本控制和生产工艺。
3，氮化铝陶瓷基板切割打孔金瑞欣特种电路采用是激光切割打孔，采用激光切割打孔的优点：●采用皮秒或者飞秒激光器，超短脉冲加工无热传导，适于任意有机&无机材料的高速切割与钻孔,小10μm的崩边和热影响区。
●采用单激光器双光路分光技术,双激光头加工，效率提升一倍。
氮化铝陶瓷基电路板
氮化铝陶瓷基电路板是一种特殊的基板材料，具有优异的导热性、绝缘性和机械强度。
以下是关于氮化铝陶瓷基电路板的一些特点和应用：
1. 优异的导热性：氮化铝陶瓷基电路板因其高导热性而备受青睐。
它能够有效地传导热量，有助于散热，因此常被用于高功率、高密度电子元件的散热设计。
2. 优良的绝缘性：这种基板材料具有出色的绝缘性能，能够有效地隔离电路层，防止电路之间的干扰和短路，同时也有利于提高电路的稳定性和可靠性。
3. 机械强度高：氮化铝陶瓷基电路板在机械强度上表现出色，具有较高的抗弯抗拉性能，能够保证电路在复杂环境下的稳定运行。
4. 耐高温性：由于氮化铝陶瓷基电路板具有良好的高温稳定性，因此适用于高温环境下的电子设备，如汽车电子、航空航天等领域。
5. 应用领域：氮化铝陶瓷基电路板常用于高端电子设备，如通信设备、功率模块、光电子设备等，特别适用于对散热要求高、工作环境苛刻的电子产品。
总的来说，氮化铝陶瓷基电路板因其优异的导热性、绝缘性和机械强
度，在高端电子领域有着广泛的应用前景。
陶瓷电路板的工艺原理
陶瓷电路板的工艺原理陶瓷电路板是一种使用陶瓷材料制作的电子设备基板。
陶瓷电路板具有优异的性能，如高温耐性、较低的热膨胀系数、优良的绝缘性能、优异的高频特性等。
本文将详细介绍陶瓷电路板的工艺原理。
一、陶瓷电路板制作过程陶瓷电路板的制作过程主要包括以下几个步骤：1. 基板选择：选择合适的陶瓷材料作为基板，如氧化铝(Al2O3)、氮化硼(BN)、铝氮化物(AlN)等。
2. 印制导线：在陶瓷基板上涂刷导电粘结剂，并通过印刷或者蚀刻工艺形成所需的导线线路图案。
3. 粘结陶瓷层：在导线形成后，将陶瓷层粘结到基板上，通常使用高温粘结剂将陶瓷层与基板牢固地连接在一起。
4. 焊接电子元件：通过焊接工艺将电子元件（如电阻器、电容器、集成电路等）连接到陶瓷基板上。
5. 后处理：对陶瓷电路板进行烧结、清洗、喷涂保护层等后处理工艺，以提高其性能和稳定性。
二、陶瓷电路板的工艺原理1. 印制导线工艺原理印制导线是陶瓷电路板制作的关键步骤之一。
导线是通过印刷或者蚀刻工艺形成的，具体工艺原理如下：（1）印刷工艺原理：通过将导电粘结剂与导电颗粒混合制成浆料，再通过丝网印刷等方法，在陶瓷基板上印刷出所需的导线线路图案。
印刷后的导线浆料在高温条件下会形成致密、导电的导线。
（2）蚀刻工艺原理：将导电金属膜（如铜或银）直接蚀刻掉不需要的部分，形成所需的导线线路图案。
具体工艺过程为：先在陶瓷基板上涂覆光刻胶，然后通过光刻和蚀刻工艺，将不需要的金属膜去除，最后清洗去掉光刻胶。
2. 粘结工艺原理粘结工艺是将陶瓷层与基板粘结在一起的关键步骤。
通常采用的粘结剂是高温粘结剂，其工艺原理如下：（1）粘结材料选择：选择高温粘结剂，如氮化铝、硅酮胶、烧结X（保密成分组成的粘结剂）等。
粘结剂在高温下可以形成牢固的粘结，并且具有较低的热膨胀系数，以避免因温度变化引起的热应力损伤。
（2）粘结工艺：将陶瓷层与基板涂覆粘结剂，然后通过压制或者烧结工艺将其粘结在一起。
滤波器使用的氮化铝陶瓷基板的制备工艺
滤波器使用的氮化铝陶瓷基板的制备工艺氮化铝陶瓷基板在滤波器领域有着广泛的应用，其制备工艺对于滤波器性能的优劣起着至关重要的作用。
在本文中，我将就滤波器使用的氮化铝陶瓷基板的制备工艺进行深入探讨，并共享我对这一主题的个人观点和理解。
1. 制备工艺概述在滤波器的制备中，氮化铝陶瓷基板起着关键的支撑和绝缘作用。
在制备工艺中，首先需要选取优质的氮化铝陶瓷基板作为原材料，然后通过精密的加工工艺，如切割、研磨和成型，将其打磨成符合要求的形状和尺寸。
对氮化铝陶瓷基板进行高温烧结，以获得高强度、高硬度和良好绝缘性能的最终产品。
2. 制备工艺的深入分析在制备工艺中，首先需要考虑的是原材料的选择。
优质的氮化铝陶瓷基板应具有良好的热导性、机械强度和化学稳定性，以确保滤波器在高强度、高频率使用下不易发生损坏。
在氮化铝陶瓷基板的加工过程中，精密的加工设备和工艺是确保产品质量的关键。
尤其是在成型和烧结过程中，需要严格控制加工温度、压力和时间，以确保最终产品具有均匀的微观结构和良好的机械性能。
另外，在烧结工艺中，烧结温度的控制和热处理工艺对于最终产品的性能有着直接的影响。
通过精确控制烧结温度和时间，可以改善氮化铝陶瓷基板的致密性和晶粒尺寸分布，从而提高其绝缘性能和耐高温性能。
3. 个人观点和理解在我看来，滤波器使用的氮化铝陶瓷基板的制备工艺是一个综合性的过程，需要在原材料选择、加工工艺和烧结工艺上都做好精细的控制。
只有通过全面的质量管理和工艺优化，才能获得高品质的氮化铝陶瓷基板，从而提升滤波器的性能和可靠性。
4. 总结与回顾通过本文的深入探讨，我们对滤波器使用的氮化铝陶瓷基板的制备工艺有了更全面和深刻的理解。
在制备工艺中，原材料的选择、加工工艺的精密控制和烧结工艺的优化都是确保产品质量的关键。
我也意识到了工艺参数的细微差别对于最终产品性能的影响，这需要在实际生产中进行更多的实验和验证。
滤波器使用的氮化铝陶瓷基板的制备工艺是一个复杂而又重要的环节，只有通过不断地积累经验和优化工艺，才能生产出性能优异的滤波器产品。
氮化铝和氧化铝陶瓷基板
氮化铝和氧化铝陶瓷基板1. 简介氮化铝（AlN）和氧化铝（Al2O3）是两种常见的陶瓷材料，它们具有优异的热导率、电绝缘性能和机械强度，因此被广泛应用于电子、光电子和高功率器件等领域。
本文将详细介绍氮化铝和氧化铝陶瓷基板的特性、制备方法以及应用领域。
2. 氮化铝陶瓷基板2.1 特性氮化铝陶瓷基板是一种具有高导热性和优异机械强度的材料。
其具体特性如下：•高导热性：氮化铝具有较高的热导率（约170-230 W/m·K），能够有效地散发器件产生的热量，提高器件的散热效果。
•低CTE：氮化铝的线膨胀系数（CTE）较低，与硅片等材料匹配良好，减少因温度变化引起的应力。
•优异机械强度：由于其晶体结构的特殊性，氮化铝具有较高的抗弯强度和抗压强度，能够在高温和高压环境下保持稳定性。
•优良的电绝缘性：氮化铝是一种优良的电绝缘材料，能够有效地隔离器件之间的电流。
2.2 制备方法氮化铝陶瓷基板的制备方法主要包括热压烧结法和化学气相沉积法。
•热压烧结法：将预制的氮化铝粉末在高温高压条件下进行烧结，使其形成致密的陶瓷基板。
这种方法制备出来的基板具有较高的密度和机械强度。
•化学气相沉积法：通过将金属有机化合物蒸发在基板表面，并与氨反应生成氮化物，从而在基板上沉积出薄膜。
这种方法可以制备出较薄且表面光滑的氮化铝陶瓷基板。
2.3 应用领域由于其优异的导热性、电绝缘性和机械强度，氮化铝陶瓷基板被广泛应用于以下领域：•电子器件：氮化铝陶瓷基板可以作为高功率电子器件的散热基板，提高器件的散热性能，延长器件的使用寿命。
•光电子器件：氮化铝陶瓷基板具有优异的光学性能，可以用于制备光电子器件中的光学窗口、反射镜等组件。
•半导体封装：氮化铝陶瓷基板可作为半导体封装材料，用于制备高功率封装模块和LED封装等产品。
•太阳能电池：氮化铝陶瓷基板具有较好的耐高温性能和机械强度，可以作为太阳能电池的基底材料。
3. 氧化铝陶瓷基板3.1 特性氧化铝陶瓷基板是一种常见的绝缘材料，具有以下特性：•优良的绝缘性：氧化铝具有较高的介电常数和体积电阻率，可以有效地隔离器件之间的电流。
陶瓷线路板工艺流程
陶瓷线路板工艺流程
陶瓷线路板是一种高性能的电子元器件，具有高温、高频、高压、高可靠性等特点，广泛应用于航空、航天、军工、通信等领域。
下面介绍陶瓷线路板的工艺流程。
1. 原材料准备：陶瓷线路板的主要原材料是氧化铝、氧化锆、氧化镁等陶瓷粉末和有机粘结剂、溶剂等。
这些原材料需要经过筛分、混合、烘干等处理，以保证其质量和稳定性。
2. 印刷：将混合好的陶瓷粉末和有机粘结剂、溶剂等混合物印刷在陶瓷基板上，形成所需的线路图案和元器件安装位置。
3. 烘干：将印刷好的陶瓷基板放入烘箱中进行烘干，以去除有机粘结剂和溶剂，使陶瓷粉末形成致密的陶瓷膜。
4. 烧结：将烘干后的陶瓷基板放入高温炉中进行烧结，使陶瓷粉末在高温下熔融并形成致密的陶瓷膜。
烧结温度一般在1300℃以上，时间约为2-4小时。
5. 金属化：将烧结好的陶瓷基板进行金属化处理，即在陶瓷膜表面涂覆金属层，以形成导电线路和元器件引脚等。
金属化方法有化学镀铜、真空镀铜、喷镀等。
6. 焊接：将金属化后的陶瓷基板进行焊接，即将元器件引脚与导电
线路焊接在一起，形成完整的电路。
7. 检测：对焊接好的陶瓷线路板进行检测，包括外观检查、尺寸检查、电性能测试等，以保证其质量和可靠性。
8. 包装：将检测合格的陶瓷线路板进行包装，以便运输和存储。
以上就是陶瓷线路板的工艺流程，每个环节都需要严格控制，以保证产品的质量和性能。
氮化铝陶瓷基板生产制作流程和加工制造工艺
氮化铝陶瓷基板生产制作流程和加工制造工艺
一、铝陶瓷基板生产流程
1、材料准备：铝加强片、绝缘层陶瓷件、接触接线插孔材料及规范；
2、定位：铝基片上安装绝缘层瓷件，钻孔，焊接等定位；
3、电阻焊：铝基片上安装接触接线插孔产品，电阻焊定位；
4、制作悬铃：将铝基片上钻孔的接触接线插孔放入卷取机内，通过
卷取机向上铸铜精锻；
5、陶瓷喷涂：将铝基片上的接触接线插孔和其他表面喷涂绝缘层陶
瓷件；
6、烤箱烤制：将铝基片烤箱烤制，使陶瓷层成型；
7、检测测试：检测电阻焊的尺寸和容量，测试绝缘层陶瓷件的介电
性能；
8、包装成品：将经检测的成品包装起来，准备出货。
1、切割：通过激光切割的方式，将铝基片切割成指定尺寸，切割后
的铝基片可以直接用于接触接线插孔的制作；
2、钻孔：以X射线排料机为基础，钻孔夹头定位接触接线插孔，焊
接定位；
3、贴装：经过圆凹长度分配的排版机，安装绝缘层陶瓷件、电阻焊
件及接触接线插孔；
4、悬铃：将接触接线插孔定位后，悬铃进行铜精锻，确保插孔的尺寸和容量；。
什么是氮化铝陶瓷基板amb工艺？有哪一些优势？
什么是氮化铝陶瓷基板amb工艺？有哪一些优势？氮化铝陶瓷陶瓷amb工艺备受关注，工艺相对更加先进，被广泛应用轨道交通、大功率电力半导体模块、高频开关、风力发电,新能源汽车、动力机车、航空航天等领域。
今天小编就来分享一下:什么是氮化铝陶瓷基板AMB工艺以及优势。
什么是amb氮化铝覆铜陶瓷基板？氮化铝覆铜陶瓷基板是使用AMB(Active Metal Brazing)技术将铜箔钎焊到陶瓷表面的一种散热基础材料。
相比于传统的DBC基板，使用AMB工艺制得的氮化铝覆铜陶瓷基板不仅具有更高的热导率、铜层结合强度高等特点，而且其热膨胀系数与硅接近，可应用于高电压操作且没有局部放电现象。
以下是氮化铝陶瓷基板amb的技术参数：关于覆铜陶瓷基板AMB工艺介绍：AMB（Active Metal Bonding，AMB|）的简称，就是活性金属钎焊覆铜技术，顾名思义，依靠活性金属钎料实现氮化铝与无氧铜的高温冶金结合，以结合强度高、冷热循环可靠性好等优点而备受关注，应用前景极为广阔。
但同时也应该看到，AMB工艺的可靠性很大程度上取决于活性钎料成分、钎焊工艺、钎焊层组织结构等诸多关键因素，工艺难度大，而且还要兼顾成本方面的考虑。
依据目前的市场调研结果来看，氮化铝AMB覆铜板国内相关研发机构（生产企业）与国外竞争对手存在较大的技术差距。
氮化铝陶瓷覆铜板是IGBT模块领域的核心重要部件。
氮化铝陶瓷覆铜板是IGBT模块的重要组成部件，其具有陶瓷的高导热、高绝缘、高机械强度、低膨胀等特性，又兼具无氧铜的高导电性和优异焊接性能，且能像PCB线路板一样刻蚀出各种图形。
已成为新一代半导体（SiC）和新型大功率电力电子器件的首选封装材料。
金瑞欣特种特种电路是专业的陶瓷基板生产厂家，主营氧化铝陶瓷基板和氮化铝陶瓷基板，陶瓷基板领域有深入的专研，氮化铝陶瓷基板amb工艺，导热更高，铜的结合更好。
目前普通在使用的DPC工艺，DBC工艺以及高温烧结我们目前也非常熟练。
氮化铝陶瓷基板烧结工艺
氮化铝陶瓷基板烧结工艺氮化铝陶瓷基板是一种高纯度、高强度、高导热性和高耐腐蚀性的材料，广泛应用于电子、光电和半导体封装行业。
烧结工艺是制备氮化铝陶瓷基板的重要步骤，本文将详细介绍氮化铝陶瓷基板烧结工艺的步骤和技术要点。
一、原料准备：1.1 选择高纯度的氮化铝粉末作为原料，确保材料的纯度和质量；1.2 对氮化铝粉末进行粒度分析，并按照设计要求选择适当的粒度范围。
二、配料与混合：2.1 按照设计要求，准确称取所需的氮化铝粉末；2.2 将氮化铝粉末放入球磨罐中，添加适量的球磨介质，使用球磨机进行混合，以提高粉末的分散性和均匀性；2.3 混合后的粉末通过筛网将球磨介质去除，获得均一的混合粉末。
3.1 将混合粉末放入模具中，用适当的压力进行压制，以得到粉末块体；3.2 粉末块体先进行压制成型，再进行终模压制，以提高成型精度。
4.1 成型后的氮化铝陶瓷坯体需要进行除蜡处理，将坯体放入除蜡炉中，在高温和氢气氛下进行除蜡作业；4.2 除蜡过程中要控制温度和气氛，确保坯体内部的蜡分子完全蒸发。
5.1 除蜡后的陶瓷坯体在烧结前需进行预热处理，以去除残留的水分和插入产生的气体；5.2 预热过程中采用逐渐升温的方式，通常在氢气或氮气气氛下进行预热。
6.1 将预热后的陶瓷坯体放入烧结炉内，进行高温烧结处理；6.2 烧结过程中需要控制温度、压力和气氛，以促进氮化铝颗粒之间的结合和晶体生长；6.3 烧结温度和时间的选择需根据材料特性和工艺要求进行优化。
七、表面处理：7.1 烧结后的氮化铝陶瓷基板需要经过表面处理，以提高表面的平整度和光洁度；7.2 表面处理方式可以是机械加工、化学腐蚀或研磨等。
氮化铝陶瓷基板烧结工艺是制备高质量氮化铝陶瓷基板的关键步骤。
通过原料准备、配料与混合、成型、除蜡、预热、烧结和表面处理等一系列工艺步骤的综合应用，可以获得高纯度、高强度和高导热性的氮化铝陶瓷基板。
同时，根据具体的工艺要求进行参数优化是关键，以确保最终产品的质量和性能。
氮化铝陶瓷制备工艺
氮化铝陶瓷制备工艺嘿，朋友们！今天咱来聊聊氮化铝陶瓷制备工艺，这可真是个有趣又很有挑战性的事儿呢！你想想看，氮化铝陶瓷啊，那可是有着好多优秀性能的宝贝。
它就像是陶瓷家族里的明星，耐高温、导热性好，用处可大啦！要制备氮化铝陶瓷，首先得有高质量的氮化铝粉末。
这就好比做菜得有好食材一样，粉末不好，那可做不出好陶瓷来。
那怎么得到好粉末呢？这可得下一番功夫。
有各种方法可以用，就像武林高手有不同的绝招似的。
然后呢，把这些粉末加工成型。
这可不是随便捏捏就行的哦，得用合适的方法，让粉末乖乖地变成我们想要的形状。
就跟捏泥巴似的，得有技巧，不然捏出来的东西歪七扭八的可不行。
成型之后，还得进行烧结。
这一步可关键啦，就像是给陶瓷来一次华丽的变身。
温度啦、气氛啦，都得控制得恰到好处，稍有偏差，可能就前功尽弃咯。
这就好像烤蛋糕，火候不对，蛋糕就不松软好吃啦。
在这个过程中，每一个环节都不能马虎。
你说要是粉末没选好，那后面不就都白费力气了吗？要是成型的时候不仔细，那做出来的东西能好看吗？烧结要是出了问题，那一切不都打水漂啦？咱再打个比方，这氮化铝陶瓷制备就像是盖房子，每一块砖都得砌好，每一道工序都不能出错。
不然这房子能结实吗？能住得安心吗？制备氮化铝陶瓷可不是一件容易的事儿，但当你看到那一块块漂亮、性能优异的陶瓷出炉的时候，那种成就感啊，简直无法形容！这就是努力和付出之后的收获呀。
所以说啊，朋友们，不要小瞧这氮化铝陶瓷制备工艺。
它需要我们的耐心、细心和专业知识。
虽然过程可能会遇到困难，但只要我们坚持下去，就一定能做出让人惊叹的氮化铝陶瓷来！这就是我们追求的目标，不是吗？让我们一起加油，在氮化铝陶瓷制备的道路上不断前进，创造出更多更好的陶瓷作品！原创不易，请尊重原创，谢谢!。
一种氮化铝陶瓷覆铜板及其制备方法
一种氮化铝陶瓷覆铜板及其制备方法嘿，朋友们！今天咱们来聊聊一种超酷的东西——氮化铝陶瓷覆铜板。
这氮化铝陶瓷覆铜板啊，就像是电路板界的超级英雄，既有氮化铝陶瓷那如同钢铁侠般坚硬的“骨骼”，又有覆铜板那种能传导电流的“超能力”。
那这神奇的家伙是怎么制备出来的呢？首先呢，原料就像是厨师做菜的食材一样重要。
我们得精心挑选高质量的氮化铝陶瓷和覆铜板的材料，这就好比挑水果，得挑最水灵、最优质的。
要是材料不好啊，就像用烂了的水果做沙拉，做出来的氮化铝陶瓷覆铜板肯定也不咋地。
接下来，要对氮化铝陶瓷进行表面处理啦。
这个过程就像是给陶瓷做美容一样，得把表面弄得干干净净、平平整整的。
这就好比给脸蛋去角质，把那些粗糙的、脏脏的东西都去掉，这样才能让后续的工序顺利进行，不然就像在坑坑洼洼的马路上盖房子，肯定不稳当。
然后就是涂覆粘结剂啦。
这粘结剂就像是胶水一样，把氮化铝陶瓷和覆铜板紧紧地粘在一起。
不过这个胶水可不能随便选，要像挑选最适合自己皮肤的护肤品一样谨慎。
如果选错了，那就像穿错了尺码的鞋子，不是太紧就是太松，总之不合适。
再之后就是层压工序喽。
这个时候就像是把两片面包用力压在一起做成三明治一样，要施加合适的压力。
压力太大了，就像大力水手吃多了菠菜用力过猛，会把材料压坏；压力太小呢，又像轻轻捏了一下，根本粘不牢。
接着是烧结过程。
这个过程就像是把一个小泥人放进窑里烧制一样，要控制好温度。
温度太高，那氮化铝陶瓷覆铜板可能就像被烤焦的蛋糕，变得面目全非；温度太低呢，又像没烤熟的馒头，内部结构松散。
在烧结完成后，还要进行冷却。
这冷却就像给刚刚跑完马拉松的人冲个凉水澡一样，得慢慢来。
要是冷却太快，就像一下子把滚烫的铁扔进冰水里，材料可能会因为热胀冷缩而产生裂纹，那就像漂亮的脸蛋上突然出现了一道疤痕，可不好看啦。
之后呢，要进行切割成型。
这切割就像是给一件做好的衣服裁剪出合适的形状一样，要精确又小心。
要是切歪了，那氮化铝陶瓷覆铜板就像被剪坏的布料，只能报废啦。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
氮化铝陶瓷电路板结构工艺要求和费用
随着电路板不断集成化，高集成度的电子器件需要获得更高的电气性能，因此同时导致器件内部的工作温度迅速上升。
优质的金属化氮化铝陶瓷电路板应运而生，出色的绝缘性能和优良的导热性能，能快速消散器件内部产生的热量，使其成为大功率电子器件的极佳选择。
今天小编就带您一起来深入了解一下氮化铝陶瓷电路板。
氮化铝陶瓷电路板的结构
氮化铝陶瓷电路板一般结构是三层，中间是绝缘层，一般用的氮化铝陶瓷基板，它是A一种为主晶相的陶瓷材料,再在氮化铝陶瓷基片上面蚀刻金属电路,就是氮化铝陶瓷基板了。
单面氮化铝陶瓷电路板则一般一面做表面处理或者，一面做线路。
中间是氮化铝陶瓷基板。
双面氮化铝陶瓷电路板，则是上下面是线路层中间是绝缘层材料-氮化铝陶瓷基板。
什么是氮化铝陶瓷覆铜电路板
氮化铝陶瓷覆铜电路板是在氮化铝陶瓷基板上面做覆铜金属化处理，也就是利用铜的含氧共晶体直接将铜覆接在氮化铝陶瓷上，其基本原理是覆接过程前或过程中在铜与陶瓷之间引入适量的氧元素，在1065℃～1083℃范围内（低于铜的熔点1083℃），铜与氧形成铜—氧共晶体，该共晶体一方面与陶瓷发生化学反应生成尖晶石的。
氮化铝陶瓷电路板的工艺要求
氮化铝陶瓷电路板的工艺要求，主要是跟进客户的制版要求来制作的。
按制作技术工艺可以分为HTCC、LTCC、DBC、DPC、和目前获得国家发明专利众成三维电子生产销售研发的LAM（激光快速活化金属化技术）；按表面处理工艺要求包含表面处理工艺包含：沉金、沉银、镀金、镀银、OSP、沉锡。
氮化铝陶瓷电路板多少钱
氮化铝陶瓷电路板多少钱，针对这个价格的问题。
没有做过氮化铝陶瓷电路板需要知道氮化铝陶瓷电路板价格比普通的FR4贵4-10倍，比氧化铝陶瓷电路板价格要贵2倍。
主要是因为氮化铝陶瓷电路板硬度较高，且易碎，需要钻孔或者做精密线路的话则费用不一样，具体要看图纸的文件资料。
一般简单没有什么孔的，线路简单的则需要三四千元。
关于氮化铝陶瓷电路板问题可以咨询金瑞欣特种电路，金瑞欣是专业的氮化铝陶瓷基板厂家，可以加工精密线路、实铜填孔等难度工艺陶瓷电路板。
