并联电容器组的接线方式
电容器的串联与并联电容关系
电容器的串联与并联电容关系电容器是电子元件中常见的一种器件，它能够存储电荷并在电路中发挥重要作用。
在实际的电路设计中，电容器的串联与并联是常见的操作，通过不同的连接方式可以得到不同的电容值和性能。
本文将探讨电容器的串联与并联电容关系，帮助读者更好地理解并应用于电路设计中。
一、什么是电容器的串联与并联？1. 串联电容：串联是指将多个电容器连接在一条线路上，一个接一个地连接。
在串联连接中，正极与负极依次相连，电流通过电容器依次流过。
2. 并联电容：并联是指将多个电容器同时连接到相同的两个节点上，正极与正极相连，负极与负极相连。
在并联连接中，电流会分流通过每一个电容器。
二、串联电容的电容关系1. 串联电容的电容值计算：在串联连接中，电容器的电荷量相同，但电压分配在不同的电容器上。
根据串联电路中的电压分配规律，可得到串联电容的电容值等于各个电容器的倒数之和的倒数。
假设有三个电容器C1、C2和C3串联连接在一起，它们的电容值分别为C1、C2和C3。
根据电容器串联电容值公式，串联电容Ct可以表示为：1/Ct = 1/C1 + 1/C2 + 1/C32. 串联电容的效果：串联电容的电压能力会增加，能够承受更高的电压。
此外，串联电容的总电容值比任何一个电容器的电容值都要小。
三、并联电容的电容关系1. 并联电容的电容值计算：在并联连接中，电容器的电荷量会被分流，但电压相同。
根据并联电路中电荷守恒和电压分配规律，可得到并联电容的电容值等于各个电容器的和。
假设有三个电容器C1、C2和C3并联连接在一起，它们的电容值分别为C1、C2和C3。
根据电容器并联电容值公式，并联电容Cp可以表示为：Cp = C1 + C2 + C32. 并联电容的效果：并联电容的电荷能力会增加，能够储存更多的电荷。
此外，并联电容的总电容值比任何一个电容器的电容值都要大。
四、串联与并联电容的应用串联与并联电容在电路设计中扮演着重要角色，它们的应用范围广泛且多样。

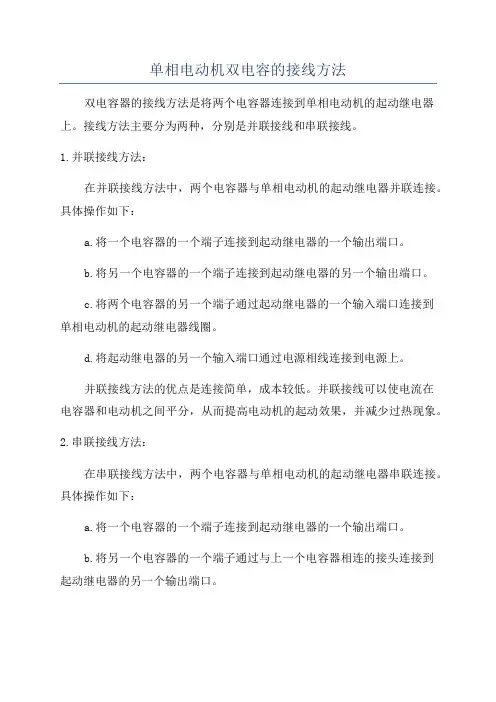

单相电动机双电容的接线方法
单相电动机双电容的接线方法双电容器的接线方法是将两个电容器连接到单相电动机的起动继电器上。
接线方法主要分为两种，分别是并联接线和串联接线。
1.并联接线方法：在并联接线方法中，两个电容器与单相电动机的起动继电器并联连接。
具体操作如下：a.将一个电容器的一个端子连接到起动继电器的一个输出端口。
b.将另一个电容器的一个端子连接到起动继电器的另一个输出端口。
c.将两个电容器的另一个端子通过起动继电器的一个输入端口连接到单相电动机的起动继电器线圈。
d.将起动继电器的另一个输入端口通过电源相线连接到电源上。
并联接线方法的优点是连接简单，成本较低。
并联接线可以使电流在电容器和电动机之间平分，从而提高电动机的起动效果，并减少过热现象。
2.串联接线方法：在串联接线方法中，两个电容器与单相电动机的起动继电器串联连接。
具体操作如下：a.将一个电容器的一个端子连接到起动继电器的一个输出端口。
b.将另一个电容器的一个端子通过与上一个电容器相连的接头连接到起动继电器的另一个输出端口。
c.将两个电容器的另一个端子通过起动继电器的一个输入端口连接到单相电动机的起动继电器线圈。
d.将起动继电器的另一个输入端口通过电源相线连接到电源上。
串联接线方法的优点是可以使电容器的电压叠加，从而提高了电容器的容量。
串联接线可以增加电容器的总容量，提高起动能力。
总结，双电容器的接线方法包括并联接线和串联接线两种。
并联接线连接简单，成本较低，能平分电流并提高电动机的起动效果。
串联接线可以增加电容器的总容量，提高起动能力。
在选择接线方法时，需要根据具体情况和需求进行选择。
电容器的并联
（1）因为并联电容两端的电压相等，所 以C1、C2并联后耐压值为120V
（2）C=C1+C2=0.004+0.006=0.01F
新课巩固
1、电容器并联的定义
把几个电容器的一个极板连接在一起，另一个极 板也连接在一起的连接方式叫做电容器的并联。 2、电容器并联的性质：
（1） u=u1=u2=u3=····=un （2） q=q1+q2+q3+·····+qn （3）c=c1+c2+c3+·····+cn
结论
C=nC0
例题讲解
将C1=20uF，C2=30uF的两个电容器并联 后接到100V的直流电路中，它们共带有多 少电荷量？
方法一： 解：C=C1+C2=20+30=50uF=5×10-5F
q=CU=5×10-5×100=5×10-3C 方法二：
C1=20uF=20×10-6F=2 ×10-5F C2=30×10-6×100=3×10-3C q1=C1U1=20×10-6×100=2×10-3C q2=C2U2=30×10-6×100=3×10-3C 所以: q=q1+q2=5 ×10-3C
代入 q=q1+q2+qn·····+qn
得 cu=c1u1+c2u2+c3u3+·····cnun 又因为 u=u1=u2=u3=·····un
c=c1+c2+c3+·····cn
（3）并联电阻器的总电容等于各电容之和
思考讨论
C=C1+C2+C3+·····+Cn
假设有n个相同的电容器C0并联，那么总电容 C是多大？
电容器串联并联详解
电容器串联并联详解电容器是电路中非常重要的元件。
咱们今天就来聊聊电容器的串联和并联，听起来复杂，其实有趣得很。
一、电容器串联1.1 串联的基本概念电容器串联，就是把一个接一个地连起来。
简单来说，就是一个电容器的正极连到下一个电容器的负极。
这种连接方式有点像排队，大家一个接一个的站成一排。
串联的电容器总电容的计算方式非常简单，反倒是跟数学考试一样。
公式是：1/C总= 1/C1 + 1/C2 + 1/C3…… 这意味着总电容会比单个电容小。
听起来是不是有点反常？对，就是这么神奇！1.2 串联的特点串联的电容器有一个显著的特点，电压会分摊到每个电容器上。
假如你有三个电容器，电压是30伏，那每个电容器可能分到10伏。
这样一来，电流是一样的，但电压却在不同的电容器之间分配。
这就像三个人分一块蛋糕，每个人都能吃到一部分，但每个人吃的块头不一样。
二、电容器并联2.1 并联的基本概念并联就是把电容器并排放在一起，正极连正极，负极连负极。
这就像大家围坐在一起开会，谁也不排斥谁。
并联电容器的总电容简单多了，直接相加就行：C总= C1 + C2 + C3…… 所以并联的电容器总电容会大于任何一个单独电容的电容值。
很直观吧？2.2 并联的特点在并联电路中，每个电容器都能承受相同的电压。
这就好比一群朋友一起去游乐场，大家都能体验同样的刺激。
而且电流可以自由选择不同的路径，就像是游乐场里的人群，可以自由地选择玩耍的项目。
这种连接方式常用于需要大容量储能的地方，比如电源供应。
2.3 并联与串联的对比串联和并联这两种方式各有千秋。
串联的电容器总电容小，适合电压高的情况；而并联则可以增加电容，适合需要大容量储能的场合。
在实际应用中，根据需求选择合适的方式就显得尤为重要。
三、实际应用中的电容器3.1 电子设备中的应用在我们的日常生活中，电容器无处不在。
比如，手机、电脑、电视等等，这些电子设备都离不开电容器。
它们帮助平衡电压，防止电流过大造成损坏。
电容器的串并联PPT课件
C C1 C2 C3
即并联电容器的总电容等于各个电容器的电容之和。
§3-4 电容器中电场能
一、电容器的充电和放电
电容在充电过程中，电容器储存了电荷，也储存了能量； 在放电过程中，电容器将正、负电荷中和，也随之放出了能 量。
2．储能大小的计算
WC
1 CU 2 2
谢谢观赏
充放电过程中，电容器极板上储存的电荷发生了变化，电
路中有电流产生。其电流大小为
i q t
由 q CuC ，可得q CuC 。所以 i q C uC t t
需要说明的是，电路中的电流是由于电容器充、放电形 成的，并非电荷直接通过了介质。
电容充放电－注意事项
（1）若电容两端加直流， iC
C uC t
0
，电容器相当于开路，所以电容器具有 隔直流的作用。
（2）若将交变电压加在电容两端，则 电路中有交变的充发电流通过，即电容 具有通交流作用。
二、电容器中的电场能
1．能量来源 电容器在充电过程中，两极板上有电荷积累，极板间形成 电场。电场具有能量，此能量是从电源吸取过来储存在电容器 中的。 从能量转化角度看，电容器的充放电过程，实质上是电容 器与外部能量的交换过程。在此过程中，电容器本身不消耗能 量，所以说电容器是一种储能元件。
适用情形：当单独一个电容器的电容量不能满足电路 的要求，而其耐压均满足电路要求时，可将几个电容 器并联起来，再接到电路中使用。
并联电容的计算
电容器并联时，加在每个电容器上的电压都相等。设电容器 的电容分别为 C1、C2、C3，所带的电量分别为 q1、q2、q3，则
单相电机电容并联接法电动机
单相电机电容并联接法 - 电动机单相电机电容接线图-单相电机正反转-220v单相电机接线图-单相电机电容接法-单相电机电容的作用-单相电动机正反转把握-220V沟通单相电机起动方式或许分一下几种：第一种，分相起动式，如图1所示，系由帮助起动绕组来帮助启动，其起动转矩不大。
运转速率大致保持定值。
主要应用于电风扇,空调风扇电动机，洗衣机等电机。
其次种，电机静止时离心开关是接通的，给电后起动参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动完成任务，并被断开。
起动绕组不参与运行工作，而电动机以运行绕组线圈连续动作，如图2。
第三种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。
而运行电容串接到起动绕组参与运行工作。
这种接法一般用在空气压缩机，切割机，木工机床等负载大而不稳定的地方。
如图3。
838电子带有离心开关的电机，假如电机不能在很短时间内启动成功，那么绕组线圈将会很快烧毁。
电容值：双值电容电机，起动电容容量大，运行电容容量小，耐压一般都大于400V。
838电子正反转把握：图4是带正反转开关的接线图，通常这种电机的起动绕组与运行绕组的值是一样的，就是说电机的起动绕组与运行绕组是线径与线圈数完全全都的。
一般洗衣机用得到这种电机。
这种正反转把握方法简洁，不用简单的转换开关。
图1，图2，图3，图5 正反转把握，只需将1-2线对调或3-4线对调即可完成逆转。
对于图1，图2，图3，的起动与运行绕组的推断，通常起动绕组比运行绕组直流电阻大很多，用万用表可测出。
一般运行绕组直流电阻为几欧姆，而起动绕组的直流电阻为十几欧姆到几十欧姆。
以后我们会间续告知大家倒顺开关实物的接线图图1 电容运转型接线电路图2 电容起动型接线电路图3 电容启动运转型接线电路（双值电容器）图4 开关把握正反转接线图5 双值电容异步电动机倒顺接线图图6是实际的开关与电机连接图,这个倒顺开关如应用在三相电动机不需任何改动，如做单相电机换向用则稍做改动，红色,兰色线接入电源,黑色线是起动绕组线圈引出线,白色线运行绕组线圈引出线,左面一根灰色线是后接入的跨接线，正反转倒换就是靠开关自带的交叉连片来换向的，这种开关不足之处就是开关关闭后仍有一根线没有关闭，因此在平安上没有肯定保障。
电容器串联并联详解
电容器串联并联详解电容器在我们日常生活中扮演着重要角色。
说到电容器，大家可能会想到手机、电脑这些电子产品。
其实，它们的工作原理离不开电容器的串联与并联。
今天咱们就来好好聊聊这个话题。
一、首先，咱们得了解电容器的基本概念。
电容器是一种能储存电能的装置。
简单来说，它就像一个小水桶，能把电流“存起来”。
而串联和并联就像是把多个水桶连接在一起。
不同的连接方式，电容器的表现就不一样。
1.1 串联连接的特点。
想象一下，几个水桶一字排开，水从一个流到另一个。
电容器串联时，总电容会减少。
公式是1/C总 = 1/C1 + 1/C2 + …。
这就像是如果水桶越多，桶里的水量反而不够。
这种方式适合需要高电压的场合，比如在一些电力设备中。
1.2 串联的好处和局限。
串联连接使得电压提高，电流保持不变。
想想看，家里的灯泡，有时候需要更高的电压来亮得更亮。
但是，缺点也很明显，如果一个电容器出现问题，整个电路就会受到影响，就像一个水桶漏水，其他的都没法用了。
二、接下来，我们聊聊并联。
电容器并联就像几个水桶并排放置。
水能同时流入每一个桶，最终的电容会增加。
公式是C总= C1 + C2 + …。
也就是说，越多的电容器，储存的电量越大。
2.1 并联的优势。
并联连接能提高总电容，使得电流更强劲。
比如说，电路中的电灯会更亮，电器的运行更加稳定。
对于一些需要大量电能的设备来说，选择并联连接绝对是个明智的选择。
2.2 并联的缺陷。
虽然并联能增加电容，但如果有一个电容器坏了，其他的还是能继续工作。
这就像几个水桶在一起，一个漏水了，其他的水还是能用。
可是，如果负荷太大，容易导致过热甚至损坏。
2.3 使用场景。
电容器的串联和并联在实际应用中都非常广泛。
比如，手机电池里的电容器一般采用并联方式，以确保电量充足。
大功率设备如变压器中，通常采用串联来提高电压，保证设备正常工作。
三、总结一下，电容器的串联与并联方式各有千秋。
它们在电子设备中不可或缺。
了解它们的工作原理，可以帮助我们更好地使用这些设备。
高压并联电容器的接线方式及故障保护措施
高压并联电容器的接线方式及故障保护措施摘要：随着电网规模越来越大，对无功补偿装置的需求量也越来越大，并联电容器是重要的无功补偿装置，经济性以及实用性都很轻，所以当前普遍应用在电网建设中。
要想确保充分发挥并联电容器的重要作用，必须要采取有效的接线方式，而且强化故障保护，减少并联电容器故障出现几率，确保电网供电质量符合有关标准要求。
基于此，本文主要介绍了高压并联电容器的接线方式，而且分析了高压并联电容器的故障保护措施，希望可以为有需要的人提供参考意见。
关键词：高压并联电容器；接线；故障；保护高压并联电容器的接线方式有很多，比如：中性点不接地的单星形以及双星形接线等等，该接线方式能够对故障电流进行有效控制，将降低电容器箱壳爆炸着火出现几率，尽可能将故障的几率控制在最小化，而且防止故障扩大。
此接线方式也可以便于应用不同形式的保护方式。
应该根据接线方式，采取有效的故障保护措施，保证故障保护是非常有效的，减少故障剂量率，而且减少故障的危害。
因此，研究高压并联电容器的接线方式及故障保护措施是非常有必要的，也是至关重要的。
一、高压并联电容器的接线方式选择高压并联电容器接线方式，为了保证接线方式的合理性，必须要认真考虑所有因素，保证选择接线方式的合理性。
比如：结合电容器额定电压以及单台电容器数量等多种因素。
现阶段，普遍应用的接线方式有两种，一种是三角形接线，二是星形接线[1]。
比如：就三角形接线方式来讲，通常适合在小容量电容器组中应用，而且该接线方法重点在工厂企业变电所中押运员。
此接线方式可以将因三倍次谐波电流产生的影响彻底消除。
然而该接线方式也有缺陷，比如：如果电容器组存在全击穿短路的情况，容易造成故障电流能量加大，很有可能造成电容器油箱出现爆裂，带来严重的危害。
就星形接线方式来讲，完全不同于三角形接线方式，在发生相同的情况时，一般来说，故障电流低于额定电流，所以故障电流的能量很小，能够防止事故扩大。
由此不难发现，相对于三角形接线而言，星形接线相当可靠，所以该接线方式应用相当普遍。
电阻电容并联和串联
电阻电容并联和串联1. 介绍电阻和电容是电路中常见的两种基本元件。
在电路中，电阻用于限制电流的流动，而电容则用于存储电荷。
电阻和电容可以通过并联和串联的方式连接在一起，以实现不同的电路功能和特性。
在本文中，我们将详细介绍电阻和电容的并联和串联连接方式，包括定义、特性、计算方法和应用示例。
2. 并联连接在电路中，当电阻和电容并联连接时，它们的两端分别连接在一起。
并联连接的特点是电流在各个元件之间分流，而电压在各个元件之间相等。
2.1 电阻并联电阻的并联连接方式如下图所示：在电阻并联连接中，各个电阻之间的电压相等，即：V1=V2=V3=...=V n而总电流等于各个分支电流之和，即：I总=I1+I2+I3+...+I n对于电阻并联，总电阻的计算公式为：1 R总=1R1+1R2+1R3+...+1R n2.2 电容并联电容的并联连接方式如下图所示：在电容并联连接中，各个电容器之间的电压相等，即：V1=V2=V3=...=V n而总电流等于各个分支电流之和，即：I总=I1+I2+I3+...+I n 对于电容并联，总电容的计算公式为：C总=C1+C2+C3+...+C n3. 串联连接在电路中，当电阻和电容串联连接时，它们的两端依次连接在一起。
串联连接的特点是电流在各个元件之间依次流动，而电压在各个元件之间相加。
3.1 电阻串联电阻的串联连接方式如下图所示：在电阻串联连接中，各个电阻之间的电流相等，即：I1=I2=I3=...=I n而总电压等于各个电压之和，即：V总=V1+V2+V3+...+V n对于电阻串联，总电阻的计算公式为：R总=R1+R2+R3+...+R n3.2 电容串联电容的串联连接方式如下图所示：在电容串联连接中，各个电容器之间的电流相等，即：I1=I2=I3=...=I n而总电压等于各个电压之和，即：V总=V1+V2+V3+...+V n对于电容串联，总电容的计算公式为：1 C总=1C1+1C2+1C3+...+1C n4. 应用示例4.1 电阻电容滤波器电阻和电容的并联和串联连接在电路中有广泛的应用。
电容连接方案
电容连接方案一、引言电容器是一种常用的电子元件，用于存储和释放电荷。
在电子电路中，电容器的连接方式对电路性能起着重要的影响。
本文将介绍几种常见的电容连接方案，并分析其优缺点，以帮助读者了解和选择适合自己需求的连接方案。
二、串联连接串联连接是将两个或多个电容器的正极和负极依次连接起来，形成一个电容组。
这种连接方式在电路中常用于增加总电容的容量。
以下是串联连接的示意图： +-----+ +-----+| | | |----| C1 |-----| C2 |----| | | |+-----+ +-----+优点： 1. 可以实现总电容的累加效果，提高电路的存储能力。
2. 通过串联连接，可以使用不同容量的电容器来满足特定的电路需求。
缺点： 1. 串联连接会增加整体电容器组的等效串联电阻，导致总电容器的充放电速度变慢。
2. 对于高频电路，串联连接会产生额外的串联电感效应，影响电路的高频性能。
三、并联连接并联连接是将两个或多个电容器的正极和负极分别连接在一起，形成一个电容组。
这种连接方式通常用于增加电路的电容器电压容量。
以下是并联连接的示意图： +-----+| |----| C1 | |--------| |+-----+ +-----+| | | |----| C2 |-----| C3 |----| | | |+-----+ +-----+优点： 1. 可以实现总电容的累加效果，提高电路的电容器电压容量。
2. 并联连接减小了等效串联电阻，加快了总电容器的充放电速度。
缺点： 1. 并联连接会增加整体电容器组的等效并联导纳，导致总电容器组的等效串联电感变小，从而降低了电路的高频性能。
四、混合连接混合连接是将串联连接和并联连接结合使用，以达到兼顾容量和电压的需求。
通过混合连接，可以根据具体情况进行电容器组的设计。
示例一：+-----+| |---| C1 | |-------| |+-----+ +-----+| | | |---| C2 |-----| C3 |---| | | |+-----+ +-----+在上述示例中，C1、C2并联，C3串联连接。
电容的接线方法
电容的接线方法介绍电容是一种常见的电子元件，用于存储和释放电荷。
在电路中，电容的接线方法非常重要，它决定了电容的作用和效果。
本文将详细介绍电容的接线方法，包括串联、并联和混合接线方法，以及它们的特点和应用。
串联接线串联接线是将多个电容按照一定的顺序连接在一起，形成一个串联电路。
串联电路中，电容的正极与负极相连，电荷在电容之间依次流动。
串联接线的方法如下：1.将多个电容的正极连接在一起，形成一个正极节点。
2.将多个电容的负极连接在一起，形成一个负极节点。
3.将正极节点和负极节点分别与电路的其他元件相连。
串联接线的特点： - 电容值相加：串联电容的总电容值等于各个电容值的总和。
- 电压分配：串联电容的电压分配根据电容值的比例进行，电容值越大的电容所承受的电压越大。
- 共用电流：串联电容的电流在各个电容之间是相同的。
串联接线的应用： - 增加电容值：通过串联连接多个电容，可以增加电容的总和，实现更大的电容值。
- 分配电压：串联电容可以根据需要将电压分配到不同的电容上，实现电压的分级。
- 滤波电路：串联电容可以用于滤波电路，通过选择合适的电容值，可以滤除不同频率的干扰信号。
并联接线并联接线是将多个电容同时连接在一起，形成一个并联电路。
并联电路中，电容的正极与正极相连，负极与负极相连。
并联接线的方法如下：1.将多个电容的正极连接在一起，形成一个正极节点。
2.将多个电容的负极连接在一起，形成一个负极节点。
3.将正极节点和负极节点分别与电路的其他元件相连。
并联接线的特点： - 电容值不变：并联电容的总电容值等于各个电容值之和。
- 电压相同：并联电容的电压相同，等于电路中的电压。
- 共用电荷：并联电容的电荷在各个电容之间是相同的。
并联接线的应用： - 分散电容值：通过并联连接多个电容，可以分散电容的总和，实现更小的电容值。
- 共用电压：并联电容可以根据需要将电压共享到不同的电容上，实现电压的共享和平均分配。
10kv及以下变电所并联电容器装置电气接线及附属装置的一般规
简洁高效
10kv及以下变电所并联电容器装置电气接
线及附属装置的一般规
1、高压电容器组宜接成中性点不接地星形，容量较小时宜接成三角形。
低压电容器组应接成三角形。
2、高压电容器组应直接与放电装置连接，中间不应设置开关或熔断器。
低压电容器组和放电设备之间，可设自动接通的接点。
3、电容器组应装设单独的控制和保护装置，当电容器组为提高单台用电设备功率因数时，可与该设备共用控制和保护装置。
4、单台高压电容器应设置专用熔断器作为电容器内部故障保护，熔丝额定电流宜为电容器额定电流的1.5～2.0倍。
5、当电容器装置附近有高次谐波含量超过规定允许值时，应在回路中设置抑制谐波的串联电抗器。
6、电容器的额定电压与电力网的标称电压相同时，应将电容器的外壳和支架接地。
当电容器的额定电压低于电力网的标称电压时，应将每相电容器的支架绝缘，其绝缘等级应和电力网的标称电压相配合。
1/ 1。
电力电容器基础知识讲解
电力电容器基础知识讲解主讲：概述高压断路器短路电流的开合并联电容器的保护并联电容器的运行与维护1.接线类型及优缺点：目前在系统中运行的电力电容器组的接线有两种：即星形接线和三角形接线。
电力企业变电所采用星形居多，工矿企业变电所采用三角形居多。
三角形接线优点：可以滤过3倍次谐波电流，利于消除电网中的3倍次谐波电流的影响。
三角形接线缺点：当电容器组发生全击穿短路时，故障点的电流不仅有故障相健全电容器的放电涌流，还有其他两相电容器的放电涌一、并联电力电容器的接线流和系统短路电流。
故障电流的能量往往超过电容器油箱能耐受的爆裂能量，因而经常会造成电容器的油箱爆裂，扩大事故。
星形接线优点：当电容器发生全击穿短路时，故障电流受到健全相容抗的限制，来自系统的工频短路电流将大大降低，最大不超过电容器额定电流的3倍，并没有其他两相电容器的放电涌流，只有故障相健全电容器的放电电流。
故障电流能量小，因而故障不容易造成电容器的油箱爆裂。
在电容器质量相同的情况下，星形接线的电容器组可靠性较高。
并联电力电容器的接线与电容器的额定电压、容量，以及单台电容器的容量、所连接系统的中性点接地方式等因素有关。
220～500kV变电所，并联电力电容器组常用的接线方式：（1）中性点不接地的单星形接线。
（2）中性点接地的单星形接线。
（3）中性点不接地的双星形接线。
（4）中性点接地的双星形接线。
6～66kV为非直接接地系统时，采用星形接线的电容器中性点不接地方式2.电容器的内部接线（1）先并联后串联：此种接线应优先选用，当一台电容器出现击穿故障，故障电流由来自系统的工频故障电流和健全电容器的放电电流组成。
流过故障电容器的保护熔断器故障电流较大，熔断器能快速熔断，切除故障电容器，健全电容器可继续运行。
（2）先串联后并联：当一台电容器出现击穿故障时，故障电流因受与故障电容器串联的健全电容器容抗限制，流过故障电容器的保护熔断器故障电流较小，熔断器不能快速熔断切除故障电容器，故障持续时间长，健全电容器可能因长时间过电压而损坏，扩大事故。
电容器串联并联详解
电容器串联并联详解在电子电路中，电容器是一种常见且重要的元件。
电容器的串联和并联是两种基本的连接方式，它们对于电路的性能和功能有着重要的影响。
接下来，让我们详细了解一下电容器的串联和并联。
首先，我们来看看电容器的并联。
当两个或多个电容器并联连接时，它们的两端分别连接在一起。
这就意味着，每个电容器两端的电压是相同的。
假设我们有两个电容器 C1 和 C2 并联，它们的电容值分别为 C1 和C2，所加的电压为 V。
那么，总电容 C 总等于 C1 ＋ C2。
这是因为电容器并联时，电荷可以在各个电容器之间自由分配，相当于增加了存储电荷的能力。
举个例子，如果 C1 ＝2μF（微法），C2 ＝3μF，那么并联后的总电容就是2μF ＋3μF ＝5μF。
在实际应用中，如果需要增大电容值以存储更多的电荷，就可以采用并联电容器的方式。
电容器并联的一个重要特点是，它能够提高电路的滤波效果。
在电源电路中，并联多个电容器可以滤除不同频率的噪声和干扰，使输出的电压更加稳定。
接下来，我们再探讨一下电容器的串联。
当电容器串联时，它们是一个接一个地连接，电流依次通过每个电容器。
对于串联的电容器，总电容的计算就不像并联那么简单了。
假设我们有两个电容器 C1 和 C2 串联，那么总电容 C 总的倒数等于 C1 的倒数加上 C2 的倒数，即 1/C 总＝ 1/C1 ＋ 1/C2。
比如说，C1 ＝4μF，C2 ＝6μF，那么 1/C 总＝ 1/4 ＋ 1/6 ＝ 5/12，所以 C 总＝ 12/5 ＝24μF。
在串联电路中，每个电容器所存储的电荷量是相同的。
而总电压等于各个电容器两端电压之和。
电容器串联常用于分压电路中。
通过选择合适电容值的电容器串联，可以将输入的高电压按照一定比例分配到各个电容器上，从而得到所需的较低电压。
另外，电容器串联还可以改变电路的频率响应特性。
在一些高频或射频电路中，串联电容器可以起到选频、滤波等作用。
无论是电容器的串联还是并联，都需要根据具体的电路需求来选择合适的连接方式。
变电站并联电容器组接线方式及保护问题的探讨
变电站并联电容器组接线方式及保护问题的探讨摘要：根据电力系统的需要确定变电站并联电容器组总容量，并联电容器组的可靠安全运行直接影响到电力系统电压的稳定，并可减少无功功率的跨区域输送从而降低输电线路的电能损耗和提高输电线路的输送容量。
为保证并联电容器组的安全运行，本文对并联电容器组接线方式及保护问题进行探讨。
关键词：电容器；接线方式；保护；电力系统1．引言并联电容器组是变电站容性无功补偿装置，并联电容器组一般采用油浸式户内布置或户外布置。
在电力系统中主要起着调整电压的作用，对电网的安全运行提供有利的保障，为保证变电站高压电力电容器的安全、可靠性的运行，首先要确保电容器的质量安全，其次要正确的选择并联电容器组接线方式和保护形式。
2．电容器组接线并联电容器组接线有两类：星形类和三角形类。
但在国家标准《并联电容器装置设计规范》（GB50227-2008）条文4.1.2条第1款中规定：“并联电容器组应采用星形接线。
在中性点非直接接地的电网中，星形接线电容器组的中性点不应接地。
”由于三角形接线在技术上存在不安全因素，单串联段的三角形接线并联电容器组，发生极间全击穿的几率比较大，图1为极间短路的示意图，图中故障点的能量包含三部分，一是故障相健全电容器的涌放电流（如图1中曲线1所示），二是其他健全两相电容器的涌放电流（如图1中曲线2所示），三是系统的短路电流（如图1中曲线3所示）。
电容器油箱的耐爆容量远远小于这三部分能量的总和，导致油箱爆炸。
星形电容器组发生相间击穿故障时，由于受到健全相容抗的限制作用，系统的工频电流（如图2中曲线1所示）极大的降低，其最大值一般不大于电容器额定电流的3倍，并且没有其他两相电容器的涌放电流，只有同相健全电容器的涌放电流（如图2中曲线2、3所示），电容器油箱的耐爆容量远大于系统和同相健全电容器对故障点提供的能量，所以电容器油箱爆炸机率较少。
综合比较后得出以下结论：并联电容器组接线应采用星形接线。
《并联电容器装置设计规范》(50227-2017)【可编辑】
目次1 总则............................................ ( 1)2 术语、符号和代号 (2)2.1 术语 (2)2.2 符号 (4)2.3 代号 (4)3接入电网基本要求 (6)4 电气接线 (8)4.1 接线方式 (8)4.2 配套设备及其连接 (9)5电器和导体选择.................................... ( 13)5.1 一般规定 (13)5.2 电容器 (13)5.3 投切开关 (15)5.4 熔断器 (16)5.5 串联电抗器........................................ ( 16)5.6 放电线圈 (17)5.7 避雷器 (18)5.8 导体及其他 (18)6保护装置和投切装置 ................................ ( 19)6.1 保护装置 (19)6.2 投切装置 (21)7 控制回路、信号回路和测量仪表 (23)7.1 控制回路和信号回路 (23)7.2 测量仪表 (23)8 布置和安装设计 (25)8.1 一般规定 (25)8.2 并联电容器组的布置和安装设计 (26)8.3 串联电抗器的布置和安装设计 (27)9 防火和通风 (29)9.1 防火 (29)9.2 通风 (30)附录A 电容器组投入电网时的涌流计算 (31)本规范用词说明 (32)引用标准名录 (33)Contents1 General provisions ..................................................................... ( 1)2 Terms , symbols and codes (2)2.1 Terms (2)2.2 Symbols (4)2.3 Codes (4)3 Basic requirements for connection into network (6)4 Electrical wiring (8)4.1 Modes of wiring (8)4.2 Associated equipment and its connection (9)5 Selection of electrical apparatus and conductors (13)5.1 General requirements (13)5.2 Capacitor ..................................................................................... ( 13)5.3 Switch (15)5.4 Fuse (16)5.5 Series reactor .............................................................................. ( 16)5.6 Discharge coil (17)5.7 Lightning arrester ..................................................................... ( 18)5.8 Conductor and others ................................................................. ( 18)6 Protection devices and switching devices (19)6.1 Protection devices ...................................................................... ( 19)6.2 Switching devices (21)7 Control circuits , signal circuits and measuringinstruments (23)7.1 Control circuits and signal circuits (23)7.2 Measuring instruments (23)8 Arrangement and installation design (25)8.1 General requirements (25)8.2 Arrangement and installation design for shuntcapacitor banks (26)8.3 Arrangement and installation design for seriescapacitor banks (27)9 Fire prevention and ventilation (29)9.1 Fire Prevention (29)9.2 Ventilation (30)Appendix A Calculation of inrush current whenconnecting capacitor banks to the grid (31)Explanation of wording in this code (32)List of quoted standards (33)1 总则1.0.1为使电力工程的并联电容器装置设计中，贯彻国家的技术经济政策，做到安全可靠、技术先进、经济合理和运行检修方便，制定本规范。
电容器的串联与并联规律
电容器的串联与并联规律电容器是电子电路中常用的元件之一，用于存储电荷并具有储能功能。
在电路中，电容器可以进行串联或者并联连接，通过串并联的组合方式，可以实现不同的功能和效果。
本文将详细介绍电容器的串联与并联规律。
一、电容器的串联规律电容器的串联是指将多个电容器连接在一起，使其共享电压源。
当电容器串联连接时，其等效电容量为各个电容器电容量之倒数的和的倒数。
假设有两个电容器C1和C2进行串联连接，则其等效电容量C等于：1/C = 1/C1 + 1/C2其中C1和C2分别表示两个电容器的电容量。
为了更好地理解电容器串联规律，我们来看一个具体的例子。
假设有两个电容器，一个电容器的电容量为C1，另一个电容器的电容量为C2。
将这两个电容器串联连接后，其等效电容量为C。
根据串联规律可知：1/C = 1/C1 + 1/C2将上式进行整理，得到：C = (C1 * C2) / (C1 + C2)这个公式可以用来计算任意两个电容器串联连接后的等效电容量。
二、电容器的并联规律电容器的并联是指将多个电容器连接在一起并行连接，使其共享电荷量。
当电容器并联连接时，其等效电容量为各个电容器电容量之和。
假设有两个电容器C1和C2进行并联连接，则其等效电容量C 等于：C = C1 + C2其中C1和C2分别表示两个电容器的电容量。
同样地，我们来看一个具体的例子来理解电容器并联规律。
假设有两个电容器，一个电容器的电容量为C1，另一个电容器的电容量为C2。
将这两个电容器并联连接后，其等效电容量为C。
根据并联规律可知：C = C1 + C2这个公式可以用来计算任意两个电容器并联连接后的等效电容量。
三、应用举例电容器的串联与并联规律在电路设计和实际应用中具有重要作用。
下面通过几个简单的应用举例来说明其应用场景：1.电路优化设计：通过串联或并联连接不同的电容器，可以调整电路的特性和性能，实现电路的优化设计。
2.电压分压：在某些需要将电压分压的场景中，可以通过串联连接电容器，使得不同电容器之间的电压比例满足设计要求。
高压并联电容器组单双星形接线方式选择
第０７ ０ １ ３年 ｏ ２０ 卷第２ 期 月
四 川 电 力 技 术
Ｓｅｕ Ｅ ｅｔ ｃＰ， Ｔ Ｊ ｏｏｙ ｉ ￣ ｌ ｒ Ｉ 目 ｗ ａ ｌｇ ｈｍ ｃｉ ｗ ｎ
Ｖｏ．０。 ． １３ Ｎｏ １ Ｆ ｂ．２ Ｏ ｅ 。Ｏ ７
２ 以上）双星形 的结构布局比前者越显庞大。 及 ，
Ｍ——双星形电容器组每臂并联台数 ；
— —
中性线电流互感器变比； 单台电容器额定电流。
—
—
误动 ， 故选用 的放 电线圈 必须 符合 电力 行标 Ｄ ／ ＬＴ
６３ １９ 的规定要求 ， ５ — ９８ 且伏安特性相近； 双星形电容 器组除了基本配置 以外 ， 尚需增设保护用 电流互感
２ 单、 双星形接线方案 的技术 比较
显而易见 ， 在单星形接线 电容器组中采用开 口三
台数（ 包括适当提高单元电容器容量） 以有效降低故 ， 障电容器所承受 （ 电容器） 相邻 的放电能量 ， 确保其不
发生爆裂事放 ； 对于 ３ ｖ及以上电压等级特大容量 ５ｋ
电容器组而言， 了上述措施 以外 。 除 尚需采用双星形 接线 。
相对应。目前国内作 为电容器 内部故 障的第 １ 级或 第２ 级保护的继电保护有 ： 单星形接线电容器组采用
的开 Ｎ－角电压保护 、 － ＂ 电压差动保护、 桥式差 电流保 护； 双星形接线电容器组采用 的中性点不平衡电流保 护等四种 。据调查 ， 国内电容器单星形所具有某些优
Ｉ３ 与元 器件 配置情况 有关 ．
１ 决定接线方式的有关 因素
选择电容器组接线方式应 同样遵循安全可靠、 技
由于并联电容器装置 中的配套元器件 的研制开
发与生产应用都有一定过程 ， 所以会有不同步发展的
浅谈35kV并联电容器组接线与保护方式的选择
浅谈35kV并联电容器组接线与保护方式的选择摘要：通过对并联电容器组接线方式和几种保护原理的分析，提出了35kV 并联电容器组在风力发电中合理的接线及保护配置方案。
关键词：并联电容器组；不平衡保护；电压差动保护；桥式差电流保护近年来，随着我国风力发电业的不断发展，大范围高压输电网络逐渐形成，系统对无功功率的要求也日益严格。
目前，我国风力发电升压变电站中普遍采用在35kV母线上安装动态无功补偿装置，而并联电容器组作为该装置的一个组成部分，对调整电压和降低线损起着非常重要的作用。
本文拟结合35kV并联电容器组在风电场中的应用，对电容器组的接线、保护方式进行了探讨，以提出合理的保护配置方案。
电容器组的接线方式电容器组的接线通常分为三角形和星形两种方式。
此外，还有双三角形和双星形之分。
三角形接线的电容器直接承受线间电压，任何一台电容器因故障被击穿时，就形成两相短路，故障电流冲击很大，如果不能迅速切除故障，故障电流促使绝缘介质发生分解产生气体，使电容器油箱发生爆炸，并波及相邻的电容器。
现阶段，这种接线方式已很少应用，仅在380V系统中有少量使用。
双星形接线是将两个电容相等的星形接线方式的电容器组并联成一个大的电容器组，两组星形接线的电容器中性点之间连接一台小变比的电流互感器。
这种接线就是利用故障时，在中性点处产生的不平衡电流来保护动作的。
电容器组接线类型如图1所示：图1 电容器组接线类型因此，在高压电力网中，电容器组一般采用星形接线或双星形接线。
在风力发电升压变电站中，35kV并联电容器组采用星形和双星形两种接线方式均能满足要求，当单台电容器容量较小，每相并联台数较多者，可以选择双星形接线；当每相串联段数较多，为简化结构布局，宜采用单星形接线。
电容器组不平衡保护在风电发电中，无功补偿装置优先采用损耗小、投资省、可分组投切、使用灵活、操作维护方便，且响应时间快的并联电容器组。
电容器组不平衡保护指当电容器发生事故后，会引起电容器组内部三相电容不平衡，因电容值不平衡形成的电流差或电压差就构成了电容器组不平衡保护。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
并联电容器组的接线方式
(2009-06-09 14:37:33)
转载
标签：
分类：杂、论坛
电容器组
谐波
放电线圈
电抗器
文化
电容器的接线通常分为三角形和星形两种方式。
此外，还有双三角形和双星形之分。
三角形接线的电容器直接承受线间电压，任何一台电容器因故障被击穿时，就形成两相短路，故障电流很大，如果故障不能迅速切除，故障电流和电弧将使绝缘介质分解产生气体，使油箱爆炸，并波及邻近的电容器。
因此这种接线已经很少在10kV系统中使用，只是在380V配电系统中有少量使用。
在高压电力网中，星形接线的电容器组目前在国内外得到广泛应用。
星形接线电容器的极间电压是电网的相电压，绝缘承受的电压较低，电容器的制造设计可以选择较低的工作场强。
当电容器组中有一台电容器因故障击穿短路时，由于其余两健全相的阻抗限制，故障电流将减小到一定范围，并使故障影响减轻。
星形接线的电容器组结构比较简单、清晰，建设费用经济，当应用到更高电压等级时，这种接线更为有利。
星形接线的最大优点是可以选择多种保护方式。
少数电容器故障击穿短路后，单台的保护熔丝可以将故障电容器迅速切除，不致造成电容器爆炸。
由于上述优点，各电压等级的高压电容器组现已普遍采用星形接线。
高压电力系统的电容器组除广泛采用星形接线外，双星形接线也在国内外得到广泛应用。
所谓双星形接线，是将电容器平均分为两个电容相等或相近的星形接线电容器组，并联到电网母线，两组电容器的中性点之间经过一台低变比的电流互感器连接起来。
这种接线可以利用其中性点连接的电流保护装置，当电容器故障击穿切除后，会产生不平衡电流，使保护装置动作将电源断开，这种保护方式简单有效，不受系统电压不平衡或接地故障的影响。
大容量的电容器组，如单台容量较小，每相并联台数较多者可以选择双星形接线。
如电压等级较高，每相串联段数较多，为简化结构布局，宜采用单星形接线。
电容器一次侧接有串联电抗器和并联放电线圈。
放电线圈的作用是将断开电源后的电容器上的电荷迅速、可靠地释放掉。
由于电容器组需要经常进行投入、切除操作，其间隔可能很短，电容器组断开电源后，其电极间储存有大量电荷，不能自行很快消失，在短时间内，其极间有很高的直流电压，待再次合闸送电时，造成电压叠加，将会产生很高的过电压，危及电容器和系统的安全运行。
因此，必须安装放电线圈，将它和电容器并联，形成感容并联谐振电路，使电能在谐振中消耗掉。
放电线圈应能在电容器断开电源5s内将电容器端电压下降到50V。
对串联电抗器的作用，我们做一下重点介绍：
电容器配套设置的串联电抗器是为了限制合闸涌流和限制谐波两个目的，串联电抗器限制合闸涌流的作用非常浅显，不言而喻。
但是限制谐波的原理我们需要解释一下：
所谓谐波，是指电网运行中存在的与工频频率不同的电磁波。
我国电网使用50Hz 频率，波形按正弦规律变化的三相对称的电源，而谐波（主要是指高次谐波），如3次、5次、7次……的存在，将对电网工频的波形造成影响，使其不再是正弦波，而是波形发生畸变的非正弦波。
波形的畸变会危及电气设备的安全运行，造成继电保护和自动装置的误动，会影响电力用户的产品质量，甚至会影响我们家用电器的正常使用，因此消除和抑制谐波，做为一项课题日益受到有关部门的重视。
电网在运行时不可能没有谐波，很多电气设备和用电设备在运行时都会产生谐波，只不过一般情况下对电网波形影响不大，不会危及正常的供电和用电，但某些情况则不同，如变压器铁心饱和、电弧炉炼钢，大型整流设备，都会对电网带来严重的谐波干扰，影响供电质量，因此必须加以治理。
为了回避谐波的影响，必须采取消除谐波影响的措施，其中一条重要的措施就是在电容器回路中串联一定数值的电抗器，即造成一个对n次谐波的滤波回路。
在实际运行中，3次、5次、7次谐波分量往往偏高，是电容器滤波回路的主要目标。
所谓3次、5次、7次……谐波，指的是谐波的频率相当于工频的3倍、5倍或7倍。
当串联电抗器的n次谐波感抗与电容器的n次谐波容抗相等时，即nwL = 1/(nwC)时构成串联谐振条件，则母线的n次谐波电压将被抑制得干干净净。
对于3次谐波：3XL = （1/3） XC，则XL = （1/9） XC = 0.11XC；对于5次谐波：5XL = （1/5） XC，则XL = （1/25） XC = 0.04XC。
实际运行中，各变电站普遍采有在回路中串联12%电抗构成3次谐波滤波器，12%电抗率的含义是指串联电抗器的感抗值为该回路电容器容抗值的12%,而用串联6%电抗构成5次谐波滤波器。
不正好采用11%和4%，而是稍大一点，目的是使电容器回路阻抗呈感性，避免完全谐振时电容器过电流。
当变电站母线上具有两组以上电容器组，且既有串联大电抗的电容器组又有串联小电抗的电容器组时，电容器组的投切顺序是一个应该考虑的问题。
投切顺序不合理可能造成不良后果。
由对谐波电流的分析可知：当电容器回路呈电感性时，电容器回路和系统阻抗并联分流，可使流入系统的谐波电流减小。
当电容器回路呈电容性时，由于电容器的“补偿”作用，电容器回路在谐波电压作用下，将产生的谐波电流流入系统，这时将使系统谐波电流扩大，并使母线电压波形发生畸变。
也就是说，仅当电容器回路对谐波呈电感性时，才不会发生对系统的谐波放大。
