电力电容器的保护原理及技术要求
继电保护中电容器保护常用保护原理
继电保护中电容器保护常用保护原理电力电容器组不平衡保护综述科技日益进步，经济持续发展，用户用电对电能的要求也日益升高。
不单是对电能数量的需求不断增长，其对电压质量要求也越来越高，电容器保护测控装置不单要有足够的电能，还要有稳定的电能——即电压、频率、波形需符合要求，才能保证用户的用电设备持续保持最好的工作性能，从而保证工效效率。
其中，电压质量是很重要的一个方面，不单对用户生产、生活、工作有重大影响，对整个电网的安全稳定经济运行也有着至关重要的作用。
与电压质量息息相关的就是无功电源，无功不足，会使得系统的电压幅值降低，对整个电网来说，电压过低可能引起电压崩溃，进而使系统瓦解，造成负荷大幅流失；对单个元件而言，电压的降低可能使其无法运行在最佳工况，同时造成电能损耗增大，甚至可能损坏设备，同时输电线路在同等条件下，电压越低传输的电能就越小。
因此，必须保证无功电源的供应。
同时，为了确保电网经济运行与用户的用电正常，又必须减小无功功率的流动，因此，无功补偿的基本原则是就地补偿。
即在变电站及用户负荷处，将一定量的电容器串联、并联在一起，形成电容组，使其达到一定的容量、满足一定的电压要求，补偿系统无功、调节该节点电压。
1电容器组接线方式的决定因素电容器通常是将若干元件封装在一铁壳内，构成电容器单元，再由各单元先并后联，封装在铁箱内组成的。
当电容器组所接入电网的电压等级、容量要求确定以后，接线方式的选择则关系到了电容器组的安全性、可靠性以及经济性。
决定接线方式的主要因素包括以下几个方面。
1.1受耐爆容量限制电容器组在运行过程中，若其中某个电容器击穿短路，这个电容器将承受来自其自身及其他并联10KV电容器保护组的放电。
为防止故障元件受放电能量过大冲击，导致电容元件爆炸，必须限制同一串联段上的并联台数，即有所谓的最大并联台数问题。
可以通过减少并联数与增大串联段数的方法，来降低冲击故障电容器的放电能量。
1.2接线方式与设备不配套的限制20世纪90年代末至21世纪初，由于工艺上的改进，使电力电容器的介质，结构发生改变，普遍采用了全膜电容器。
电力电容器的保护原理及技术要求
电力电容器的保护原理及技术要求一、电力电容器的保护原理1.过电流保护：当电力电容器的故障导致电流超过额定值时，需要及时切断故障电容器，以避免电流过大对线路和其他设备产生损害。
过电流保护装置可以依靠熔断器、保险丝等装置实现电流保护的功能。
2.过电压保护：电力电容器在运行过程中，可能会遭受电力系统的过电压供应，如果电压超过了电容器的额定值，会引起电容器内部的介质损坏。
因此，需要采取过电压保护装置来防止过电压对电容器的损坏，例如采用过电压继电器、过电压限流器等装置。
3.过温保护：电力电容器在运行过程中可能会因为工作电流过大或环境温度过高而过热。
过温保护装置可以监测电容器的温度，一旦温度超过预设的限制值，立即切断电容器的供电，以保护电容器不被过热损坏。
4.差动保护：差动保护对电容器的运行状态进行监测，一旦发现电容器内部出现短路或其他故障，立即切断电容器的供电，以防止故障扩大和对系统的影响。
5.过压维持器：为了保证电力电容器在停电或断电后能够快速放电，避免电容器内的电荷继续存储，引起过电压问题。
过压维持器可以在电容器断电后将电荷迅速放电，在开通电源前对电容器进行必要的放电处理。
二、电力电容器的保护技术要求1.可靠性要求：电力电容器的保护装置需要具备高可靠性，能够准确地判断和处理各种故障情况，及时采取措施切断电容器的供电，确保电容器正常运行。
2.灵敏度要求：保护装置需要能够准确地监测和判断电力电容器的工作状态，对电容器内部或外部的故障进行快速识别和处理，避免耽误处理时间，造成更大的损失。
3.自动化要求：电力电容器保护装置需要具备自动化功能，能够实现对电容器的自动监测、自动切断和自动恢复等功能。
4.合理性要求：保护装置需要根据电力电容器的特点和工作环境的实际情况，选用合适的保护装置和参数设置，使其能够良好地配合电容器的运行。
5.效率要求：保护装置需要在电容器发生故障时，能够迅速切断电容器的供电，以防止故障继续扩大，保护其他设备的安全。
电力电容器的补偿原理

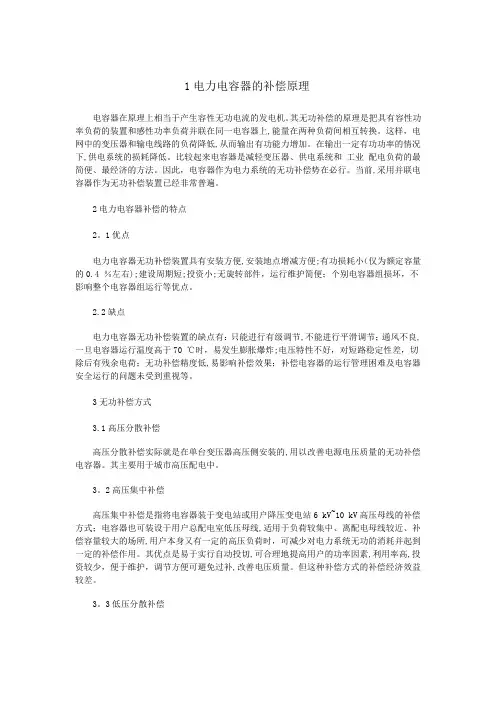

1电力电容器的补偿原理电容器在原理上相当于产生容性无功电流的发电机。
其无功补偿的原理是把具有容性功率负荷的装置和感性功率负荷并联在同一电容器上,能量在两种负荷间相互转换。
这样，电网中的变压器和输电线路的负荷降低,从而输出有功能力增加。
在输出一定有功功率的情况下,供电系统的损耗降低。
比较起来电容器是减轻变压器、供电系统和工业配电负荷的最简便、最经济的方法。
因此，电容器作为电力系统的无功补偿势在必行。
当前,采用并联电容器作为无功补偿装置已经非常普遍。
2电力电容器补偿的特点2。
1优点电力电容器无功补偿装置具有安装方便,安装地点增减方便;有功损耗小（仅为额定容量的0.4 ％左右);建设周期短;投资小;无旋转部件，运行维护简便；个别电容器组损坏，不影响整个电容器组运行等优点。
2.2缺点电力电容器无功补偿装置的缺点有：只能进行有级调节,不能进行平滑调节；通风不良,一旦电容器运行温度高于70 ℃时，易发生膨胀爆炸;电压特性不好，对短路稳定性差，切除后有残余电荷；无功补偿精度低,易影响补偿效果；补偿电容器的运行管理困难及电容器安全运行的问题未受到重视等。
3无功补偿方式3.1高压分散补偿高压分散补偿实际就是在单台变压器高压侧安装的,用以改善电源电压质量的无功补偿电容器。
其主要用于城市高压配电中。
3。
2高压集中补偿高压集中补偿是指将电容器装于变电站或用户降压变电站6 kV~10 kV高压母线的补偿方式；电容器也可装设于用户总配电室低压母线,适用于负荷较集中、离配电母线较近、补偿容量较大的场所,用户本身又有一定的高压负荷时，可减少对电力系统无功的消耗并起到一定的补偿作用。
其优点是易于实行自动投切,可合理地提高用户的功率因素,利用率高,投资较少，便于维护，调节方便可避免过补,改善电压质量。
但这种补偿方式的补偿经济效益较差。
3。
3低压分散补偿低压分散补偿就是根据个别用电设备对无功的需要量将单台或多台低压电容器组分散地安装在用电设备附近,以补偿安装部位前边的所有高低压线路和变压器的无功功率。
电网10kV电容器保护方式原理探讨
电网10kV电容器保护方式原理探讨摘要：目前，内熔丝的可靠性和隔离性能都比较成熟稳定，加上不拆线测量技术的发展成熟，对于电网110kV变电站内10kV侧常用的双星性接线、单台容量334kVar的并联电容器组，内熔丝+继电保护方式完全可发展为一种较完善可靠的保护方式。
对于外熔断器，建议可以对目前的生产制造水平进行调研，加强其质量监管，在可靠性得到保障的情况下，可深入探讨和研究外熔断器+内熔丝+继电保护的配置方案。
关键词：10KV并联电容器保护方式随着我国电网的发展和电容器制造水平的提高，并联电容器已广泛应用于电力系统的无功补偿，电容器保护也经历了一个发展变化的过程。
上世纪70年代初，电容器单台容量小，保护措施多以继电保护为主；后来发展了单台电容器保护用熔断器，为防止电容器爆裂起到了良好的效果。
其间随着容量增大，发展了带内熔丝的电容器，由内熔丝切除内部故障元件。
目前并联电容器的保护配置通常是电容器单元内部故障保护配合电容器组故障保护，具体形式有以下4种：外熔断器+继电保护、内熔丝+继电保护、外熔断器+内熔丝+继电保护、单独继电保护。
目前，电网110kV变电站10kV侧普遍采用的并联电容器组方案为：容量10020/8000kVar，双星形接线。
单台电容器334kVar，单元内部元件3串11并。
本文拟结合该并联电容器组，对上述各种电容器保护方式的原理、现状进行分析，以期提出合理的保护配置方案。
1 保护方式原理分析1.1 外熔断器+继电保护结合电网常用的单台334kVar电容器的内部接线，外熔断器保护的基本原理如下图1所示单台334kVar电容器由11个元件相互并联后构成1个串联段，再由3个串联段相互串联而构成。
当其中某个元件故障后，元件被击穿，自身阻抗下降，引起该串联段和电容器阻抗减小，电流增大；随着击穿元件的增多，流过外熔断器的电流达到一定过电流倍数时，外熔断器发热熔断，有故障的单台电容器被切除，其它健全电容器继续运行；当故障电容器增多，剩余健全电容器的过电压超过限制（约为1.1倍）时，继电保护动作，整组电容器退出。
电容器过电压保护
中国电力设备管理网电力电容器过电压保护反措摘要：通过分析银南电网电容器过电压保护几次误动事故，提出在电容器过电压保护中使用高返回系数JY8系列静态型电压继电器，来防止系统出现瞬间过电压时电容器过电压保护误动。
1引言电力系统中，电力电容器作为一种静止型无功功率补偿装置，在维护系统的可靠、稳定运行中，发挥着日益重要的作用。
实践证明，为了提高电力电容器运行的可靠性，除了不断提高电容器本身的质量，采用合理的接线和布置之外，配备完善、合理的保护装置也是极其重要的。
电容器过电压保护，是确保电力电容器在不超过规程规定的最高允许电压下和规定的时间内动作的电容器保护。
由于电容器输出的无功功率和内部有功功率损耗均与其两端电压的平方成正比，即电容器输出无功功率Qc＝ωCU2；电容器有功功率损耗P1＝ωCU2tgδ，电容器耐受过电压的能力比较低。
按照IEC标准，“电容器单元应适合于当端子间的电压有效值升到不超过1．1倍额定电压（过渡过程除外）下连续运行。
”我国国标也规定，电容器连续运行的工频过电压不超过1．1倍额定电压。
由此可见，电容器过电压保护配置的合理与否，直接影响着系统并补电容器的健康、稳定、有效运行。
本文通过宁夏银南供电局所辖变电所10kV并补电容器先后发生的电容器过电压保护误动事故进行分析，提出了通过运用高返回系数的静态型JY8系列过电压继电器，代替原电磁式DY－36A型过电压继电器的有效、可行的反措措施。
2问题的提出1997年8月至9月中旬，我局所辖古城220kV变512电容器、河西110kV变518电容器、中卫110kV变513电容器开关相继发生跳闸。
根据当时现场保护掉牌信号指示，以上各次跳闸均为电容器过电压保护出口所致。
电力电容器的工频过电压的产生，原因有二：其一，由于系统出现的工频过电压，电容器所在的母线电压升高，使电容器承受过电压；其二，由于一组电容器中个别电容器故障切除或短路，使串联电容器间容抗发生变化。
电力电容器保护原理解释
常见电力电容器保护类型：电容器保护1 保护熔丝现代电容器组的每台电容器上都装有单独的熔丝保护,这种熔丝结构简单,安装方便,只要配合得当,就能够迅速将故障电容器切除,避免电容器的油箱发生爆炸,使附近的电容器免遭波及损坏;此外,保护熔丝还有明显的标志,动作以后很容易发现,运行人员根据标志便可容易地查出故障的电容器,以便更换;2 过电流保护电流取自线路TA过电流保护的任务,主要是保护电容器引线上的相间短路故障或在电容器组过负荷运行时使开关跳闸;电容器过负荷的原因,一是运行电压高于电容器的额定电压,另一种情况是谐波引起的过电流;为避免合闸涌流引起保护的误动作,过电流保护应有一定的时限,一般将时限整定到以上就可躲过涌流的影响;3 不平衡电压保护电压取自放电TV二次侧所构成的开口三角型电容器发生故障后,将引起电容器组三相电容不平衡;电容器组的各种主保护方式都是从这个基本点出发来确定的;根据这个原理,国内外采用的继电保护方式很多,大致可以分为不平衡电压和不平衡电流保护两种;这两种保护,都是利用故障电容器被切除后,因电容值不平衡而产生的电压和电流不平衡来启动继电器;这些保护方式各有优缺点,我们可以根据需要选择;单星形接线的电容器组目前国内广泛采用开口三角电压保护;对于没有放电电阻的电容器,将放电线圈的一次侧与电容器并联,二次侧接成开口三角形,在开口处连接一只低整定值的电压继电器,在正常运行时,三相电压平衡,开口处电压为零,当电容器因故障被切除后,即出现差电压U0,保护采集到差电压后即动作掉闸;4 不平衡电流保护这种保护方式是利用故障相容抗变化后,电流变化与正常相电流间形成差电流,来启动过电流继电器,以达到保护电容器组的目的;常见的不平衡电流保护的方式有以下两种：双星形中性点间不平衡电流保护保护所用的低变比TA串接于双星型接线的两组电流器的中性线上,在正常情况下,三相阻抗平衡,中性点间电压差为零,没有电流流过中性线;如果某一台或几台电容器发生故障,故障相的电压下降,中性点出现电压,中性线有不平衡电流I0流过,保护采集到不平衡电流后即动作掉闸;这种保护方式比较简单,系统电压不平衡,一相接地故障、高次谐波电流及合闸涌流,都不会引起保护误动,所以在国内外得到广泛应用;桥式差动电流保护电容器组每相分为两个支路,每相的串联段数为双数,其中部桥接一台电流互感器;正常运行时,桥路中电流为零,任意一台电容器因故障被切除后,桥接电路中将有电流流过,保护采集到该电流后即动作掉闸;5 过电压保护电压取自放电TV和低电压保护母线TV电容器在过高的电压下运行时,其内部游离增大,可能发生局部放电,使介质损耗增大,局部过热,并可能发展到绝缘被击穿;因此应保持电容器组在不超过最高容许的电压下运行;安装过电压保护就是为了这个目的;过电压保护的整定值一般取电容器额定电压的~倍;低电压保护主要是防止空载变压器与电容器同时合闸时工频过电压和振荡过电压对电容器的危害;这种情况可能出现变电站事故跳闸、变电站停电、各配电线切除;电容器如果还接在母线上,将使电压升高;变压器和电容器构成的振荡回路也可能产生振荡过电压,危及设备绝缘;因此安装低电压保护,当母线电压降到额定值的60%左右时即动作将电容器切除;6、容器保护差压保护电容器的差压保护就是电压差动保护,原理就象电路分析中串联电阻的分压原理;是通过检测同相电容器两串联段之间的电压,并作比较;当设备正常时,两段的容抗相等,各自电压相等,因此两者的压差为零;当某段出理故障时,由于容抗的变化而使各自分压不再相等而产生压差,当压差超过允许值时,保护动作;从原理上可知因两段是串联在电路上的,因此当电容器是正常的情况下,电网电压对护保影响是有限的暂态过压除外;更何况10KV系统为非有效接地系统,单相接地时只影响相对地的电压,相及相间电压并没有改变,因此对保护是没有影响的;再想说明的是10kV系统的电容器很小用差压保护,此保护多用于35kV系统;7、不平衡电压保开口三角形保护标准名称为零序电压保护,习惯亦称不平衡电压保护实际不平稳衡电压保护是另一种方式,只是现在已没再用;它的原理是分别检测电容器的端电压,再在二次端接成开口三角形得出零序电压,从而发现三相是否平衡而得出设备是否有故障;因放电线圈实际就是电压互感器一次端的两个端口是直接接在电容器两端的,因此它检测的电压只由设备的两端电压决定这与线路上的电压互感器的开口三角检测不一样,而单相接地时并不影响到相及相间电压,因此对电容器的保护并没影响每组电容器要三个电压互感器;因为高压电容器组是要用三个放电线圈的,那刚好就相当于三个电压互感器,因此并没有增加成本;另外高压电容器的分组是不多的,象一台大型220kV的主变,我所知的最多的就分6组10020kVar;一次侧PT因放电线圈的主要功能为放电,因此理论上一次回路的直流电阻为小些,线径要大点,因此体积可能大点实际上差不多;直接与电容接牢这个说法所言极是,这是放电线圈与一般PT在接线方式上的最大差别,即不能加熔断器保护;。
电力系统电容器设计
电力系统电容器设计电力系统是现代社会生产和生活中不可或缺的基础设施，而电容器作为电力系统中重要的组成部分，具有储能、补偿、滤波等功能，在电力系统设计中起到至关重要的作用。
本文将围绕电力系统电容器的设计进行讨论，以帮助读者更好地理解和应用电容器技术。
一、电容器的基本原理电容器是一种能够储存和释放电荷的电子设备，其基本结构由两个导体板和介质电介质组成。
当电容器两极施加电压时，正极板上积聚正电荷，负极板上积聚负电荷，导致两极板之间形成电场。
电容器的容量取决于导体板的面积、导体板之间的距离以及介质的介电常数等因素。
二、电容器在电力系统中的应用1. 电容补偿电容器可以通过补偿无功功率来提高电力系统的功率因数，减少无效功率的损耗，提高电网的稳定性和输电效率。
它们常被安装在负载侧，以减少电力系统中的无功功率需求。
2. 电容滤波电容器可以滤除电力系统中的高频噪声和谐波，提高电力质量和稳定性。
它们经常被用于交流电源、变频器和电动机等设备中，以减少电磁干扰和提高工作效率。
3. 电容功率贮存电容器可以储存和释放电能，并在瞬时负载需求增加时提供额外的电力支持。
在电力系统调峰调频和电网峰值负荷需求高峰时段，电容器能够平衡电网供需，提高供电可靠性和稳定性。
三、电容器设计要考虑的因素在电力系统中设计电容器时，需要综合考虑以下因素：1. 额定电压电容器的额定电压应能满足系统的工作电压范围，并具有一定的安全裕度。
选择合适的额定电压可以确保电容器在长时间运行中不损坏。
2. 容量和功率电容器的容量和功率应根据电力系统的负载需求和功率因数来确定。
过小的容量和功率可能无法满足系统的需求，过大的容量和功率可能造成能耗浪费和系统过载。
3. 介质材料电容器的介质材料应具有良好的绝缘性能、低损耗和高耐电压能力。
常见的介质材料包括聚丙烯薄膜、聚乙烯薄膜等。
4. 温度和湿度电容器在运行中需要承受一定的温度和湿度环境。
因此，设计中应考虑电容器的耐温和防潮性能，以确保其稳定运行和延长寿命。
电力电容器的保护配置及原理.p
从电容器本 身的特点看 ， 电容器并不会 因失压 而损坏 。但运行 中的电容器突然失压会产生两个后 果： 其一 ， 如失压后 电容器组仍在母线上 ， 当电源恢
１ 简单可靠 ， ． 选择性好 ， 故障后可立即找到故障
电容器 。
复， 母线 电压也迅速恢复时 ， 电容器上的残压还末降
障。如果故障的时间较短 ， 内压力增高来不及释放 ，
就可能导致箱体爆 裂， 甚至起火 ， 扩大事 故。防止这
种事故最好 的方 法就是每 台电容器 装设熔断 器保
护。 ２ ２ ２ 熔断 器保 护 应 满足 的要 求 ．．
１ 熔断器 的额定电流应大于电容器的长期允许 ． 工作 电流。 ２ 熔断器 的安秒特性应和电容器外壳的爆裂概 ．
主要 由熔断器配合差压保护来切除。
２ ３ ２ 过 电压 保护 的原 理 ．．
率曲线相配合。
３ 在 电容器 的充电涌流作用下 ， ． 熔断器不应熔
断。
电容器组 的过 电压保护 是采用微机保 护 ， 电 其 压采样原理 ： 电容器组的两 串联段上， 在 各并联一电
根据以上要求综 合后， 熔断器的额定 电流按下
作者简介 ： 黄小波 （９ ８ ， ， １６ 一）男 工程师 ， 主要从事高压设备技术管理
等工作 。
续性的击穿故障， 简称内部故障 ； 母线 电压升高或因 个别 电容器切除后引起 的过电压 ； 高次谐波引起 的
过电流 ； 绝缘损坏时 ， 某一相接地 ； 引线 、 套管相间的
短路 ； 电源断开而引起的失压等。 针对上述的不 同表现形式 ， 株冶供电厂开闭所 电容器组的二次保护采用 以下 ４ 种保护方式 ：１熔 （）
8章电力电容器(30)(共32PPT)
第十八页，共三十二页。
第八章 电力电容器
• 为防短路爆炸：GB50053—94?10kV及以下变电所设计 标准?规定：高压电容器组宜接成中性点不接地星形，容量 较小时(45kvar及以下)宜接成三角形。
• 低压电容器组应接成三角形。
第十九页，共三十二页。
第八章 电力电容器
§8—3 电容器平安运行 电力电容器是充油设备，安装、运行或 操作不当都可能着火，也可能发生爆炸， 电容器的残留电荷还可能对人身平安构 成直接威胁。因此，电容器的平安运行
• 保护：高压电容器宜采用平衡电流保护或瞬动的过电流保护。如 电力网有高次谐波，可加装串联电抗器抑制谐波或加装压敏电阻
及RC过电压吸收装置。
第二十五页，共三十二页。
第八章 电力电容器
• 低压电容器组开关选择： 总容量≤l00kvar时，可用交流接触器、刀 开关、熔断器或刀熔开关保护和控制； 总容量≥ 100kvar时，采用低压断路器保护 和控制。
总油量≤300kg的高压电容器和低压电容器应视其测量的多 少安装在有防爆墙的间隔内或有隔板的间隔内。
第十五页，共三十二页。
第八章 电力电容器
• 电容器养护：防止阳光直射，受阳光直射 的窗玻璃应涂以白色。
• 电容器分层安装时一般不超过三层；层与 层之间不得有隔板，以免阻碍通风；电容 器之间的距离≥50mm；上、下层之间的 净距≥20cm；下层电容器底面对地高度 ≥30cm。电容器铭牌应面向通道。
第十七页，共三十二页。
第八章 电力电容器
二、电容器接线 • 三相电容器内部接线一般为三角形接线； • 单相电容器接线方式，根据其额定电压Ue和线路
的额定电压确定： Ue与线电压相符采用三角形接 线； Ue与相电压相符采用星形接线。
电力电容器保护技术
电力电容器保护技术电力电容器保护技术电力电容器保护技术【摘要】近年来电容器作为电力系统的核心而且被人们广泛的应用，同时在提高电力系统功率因数以及均压、稳压、降低线路系统损耗等方面有着良好的表现性。
但是同时又容易受到来自电压与电流等方面的损害，因而电力电容器的保护对于其自身功效和寿命的稳定乃至整个电力系统的正常运行有着十分重要的意义，本文从电流、电压、不平衡保护等方面对电力电容器保护技术进行分析。
【关键词】电力;电容器;保护技术电力中电容器一直是电力系统中的核心组成部分，它在电力系统与电力设备中被广泛的应用，而且在均压、稳压、降低线路系统损耗以及提高电力系统功率因数等方面有良好的表现性能，同时在工厂、居民区、市政设施、交通设施等电力系统的配电系统中都有着巨大的作用。
另一方面，电容器又是非常容易受损，对安装于维护有着较高要求的电力设备，其回路中若存在任何细微的非正常接触，均可能激发高频振荡电弧，同时电力系统在运行过程中电流与电压均会对电力电容器产生不同程度的影响，因而电力电容器的保护对于其自身功效和寿命的稳定乃至整个电力系统的正常运行有着十分重要的意义，关于电力电容器的保护技术，我们可从电流与电压两个方面切入进行分析。
1 电流保护电容器组的电流保护主要包含了过电流保护和电流速断保护两个方面，装设过电流保护的目的主要是保护电容器组的引线、套管的短路故障，也可作为电容器组内部故障的后备保护。
过电流保护接在电容器组断路器回路电流互感器二次侧。
通常非为速断和过流两段，速断段的动作电流按在最小运行方式下引线相间短路，保护灵敏度大于2来整定。
当电容器组引接母线、电流互感器、放电电压互感器、串联电抗器等回路发生相间短路，或者电容器组本身内部元件全部或者部分被击穿形成相间短路时，电容器系统内部会产生很大的短路电流，为了防止此种情况对电力电容器造成不可逆转性破坏，应该在系统内装设速断和过电流(定时限或者反时限)保护。
13章电力电容器ppt课件
（2） 允许运行电流 正常运行时，电容器应在额定电流下运
行，最大运行电流不得超过额定电流的1.3 倍，三相电流差不超过5%。
（3） 允许运行温度 正常运行时，其周围额定环境温度为＋
40℃～－25℃，电容器的外壳温度应不超 过生产厂家的规定值（一般为60℃ 或 65℃ ）。
为深入学习习近平新时代中国特色社 会主义 思想和 党的十 九大精 神,贯彻 全国教 育大会 精神,充 分发挥 中小学 图书室 育人功 能
为深入学习习近平新时代中国特色社 会主义 思想和 党的十 九大精 神,贯彻 全国教 育大会 精神,充 分发挥 中小学 图书室 育人功 能
电力电容器安装与接线
• 低压集中补偿方式的形式 目前，较普遍采用的另外一种无功补偿方式，是
在配电变压器380V侧进行集中补偿，补偿装置通常采 用微机控制的低压并联电容器柜。容量在几十至几百千 乏不等，它是根据用户负荷水平的波动，投入相应数量 的电容器进行跟踪补偿。主要目的是提高专用变压器用 户的功率因数，实现无功功率的就地平衡，对配电网和 配电变压器的降损有一定作用，也保证该用户的电压水 平。这种补偿方式的投资及维护均由专用变压器用户承 担。
第一节 电力电容器补偿原理
一、结构和型号 电力电容器的型号多按以下方式标志： □ □ □ □—□—□ 1234 5 6 1：并联电容器代号，大写字母B 2：液体介质代号，Y表示矿物油、W表示十二烷基笨等 3：固体介质代号，F表示复合薄膜、M表示聚丙烯薄膜 4：额定电压，KV 5：额定容量，KVar 6：相数，1表示单相、3表示三相
• 1、隔直流： 作用是阻止直流通过而让交流通过。 2、旁路（去耦）： 为交流电路中某些并联的元件提供低阻抗通路。 3、耦合： 作为两个电路之间的连接，允许交流信号通过并传输到下一级电路 4、滤波： 将整流以后的锯齿波变为平滑的脉动波，接近于直流。
电力电容器的工作原理是什么？
导读电力电容器，用于电力系统和电工设备的电容器。
任意两块金属导体，中间用绝缘介质隔开，即构成一个电容器。
电容器电容的大小，由其几何尺寸和两极板间绝缘介质的特性来决定。
当电容器在交流电压下使用时，常以其无功功率表示电容器的容量，单位为乏或千乏。
本期专题将详细介绍电力电容器的分类、原理、安装及运行维护等问题。
并联电容器是一种无功补偿设备，并联在线路上，其主要作用是补偿系统的无功功率，提高功率因数，从而降低电能损耗、提高电压质量和设备利用率。
串联电容器主要用于补偿电力系统的电抗，常用于高压系统。
电力电容器的分类电力电容器按安装方式可分为户内式和户外式两种；按其运行的额定电压可分为低压和高压两类；按其相数可分为单相和三相两种，除低压并联电容器外，其余均为单相；按外壳材料可分为金属外壳、瓷绝缘外壳、胶木筒外壳等。
按用途又可分为以下8种：1）并联电容器。
原称移相电容器。
主要用于补偿电力系统感性负荷的无功功率，以提高功率因数，改善电压质量，降低线路损耗。
2）串联电容器。
串联于工频高压输、配电线路中，用以补偿线路的分布感抗，提高系统的静、动态稳定性，改善线路的电压质量，加长送电距离和增大输送能力。
3）耦合电容器。
主要用于高压电力线路的高频通信、测量、控制、保护以及在抽取电能的装置中作部件用。
4）断路器电容器。
原称均压电容器。
并联在超高压断路器断口上起均压作用，使各断口间的电压在分断过程中和断开时均匀，并可改善断路器的灭弧特性，提高分断能力。
5）电热电容器。
用于频率为 40～24000赫的电热设备系统中，以提高功率因数，改善回路的电压或频率等特性。
6）脉冲电容器。
主要起贮能作用，用作冲击电压发生器、冲击电流发生器、断路器试验用振荡回路等基本贮能元件。
7）直流和滤波电容器。
用于高压直流装置和高压整流滤波装置中。
8）标准电容器。
用于工频高压测量介质损耗回路中，作为标准电容或用作测量高压的电容分压装置。
电力电容器的结构电力电容器的基本结构包括：电容元件、浸渍剂、紧固件、引线、外壳和套管。
13 电力电容器
第十三章电力电容器电力电容器包括移相电容器、串联电容器、藕合电容器、均压电容器等多种电容器。
本章指的是移相电容器。
移相电容器的直接作用是并联在线路上提高线路的功率因数。
因此，移相电容器也称为并联补偿电容器。
安装移相电容器能改善电能质量、降低电能损耗，还能提高供电设备的利用率。
运行中电容器的爆炸危险和断电后残留电荷的危险是必须重视的安全问题。
第一节电力电容器补偿原理与计算一、结构和型号电容器由外壳和芯子组成。
外壳用密封钢板焊接而成。
外壳上装有出线绝缘套管、吊攀和接地螺钉。
芯子由一些电容元件串、并联组成。
电容元件用铝箔制作电极、用电容器纸或复合绝缘膜作为绝缘介质。
电容器内以绝缘油作为浸渍介质。
老式的多采用矿物油和十二烷基苯；新式的则采用植物油。
电力电容器的型号表示：电容器的额定电压多为0.4KV和10.5KV，也有0.23KV、0.525KV、6.3KV产品。
二、补偿原理电力系统中，电动机及其他有线圈的设备用得很多。
这类设备除从线路中取得一部分电流作功外，还要从线路上消耗一部分不作功的电感电流。
这就使得线路上的电流要额外地加大一些。
前面讲到的功率因数cosφ就是用来衡量这一部分不作功的电流的。
当电感电流为零时，功率因数等于1；当电感电流所占比例逐渐增大时，功率因数逐渐下降。
显然，功率因数越低，线路额外负担越大，发电机、电力变压器及配电装置的额外负担也较大。
这除了降低线路及电力设备的利用率外，还会增加线路上的功率损耗、增大电压损失、降低供电质量。
为此，应当提高功率因数。
提高功率因数最方便的方法是并联电容器，产生电容电流抵消电感电流，将不作功的所谓无功电流减小到一定的范围以内。
如图13-1所示，补偿前线路上的感性无功电流为I L0、线路上的总电流为I0，并联电容器后，产生一电容电流I C 抵消部分感性电流。
使得线路上的感性无功电流减小为I L、线路上的总电流减小为1。
需要补偿的无功功率为：Q=P（tgφ1-tgφ2）补偿用电力电容器或者安装在高压边，或者安装在低压边；可以集中安装，也可以分散安装。
电力电容器保护原理及逻辑试验过程
电力电容器保护原理及逻辑试验过程摘要：电能是现在工业生产的的主要能源和动力，是社会发展和进步必不可少的保障。
随着国民经济的高速发展和人民生活水平的不断提高，电力负荷显著增长，由此对供电可靠性的要求也越来越高。
在如此形势下，加强对电力系统的维护显得愈加重要，而继电保护正是最重要的保护手段之一。
本文首先介绍电力电容器继电保护几种主要的保护类型、保护原理和作用。
再根据继电保护实际工作情况，介绍了日常工作中继保人员如何完成电力电容器保护逻辑试验工作，包括具体步骤、操作方法和注意事项。
关键词：继电保护；电力电容器；逻辑试验1.导言随着国民经济和电力事业迅速发展，装机容量和电网规模在日益增大，人们对电力系统中设备的运行可靠性要求不断提高。
为了补充电力系统无功功率的不足，提高功率因数，改善供电质量，在变电站中广泛使用无功补偿并联电容器组。
电容器在运行中常发生过电流、过电压，为了避免电容器在运行中受到过电压、过电流的影响，研发出针对电容器的保护。
保护装置的作用是当电容器发生故障时，通过开关跳闸，隔离故障，将电容器退出运行。
继保人员需根据运行维护管理规定，定期对电容器进行检查，以便及时了解和掌握电容器的运行情况，采取有效措施，力争把故障消除在萌芽状态之中，从而保障电容器的安全运行。
2电力电容器继电保护基本概况2.1 电力电容器的故障类型电力电容器的故障分为内部故障和外部故障。
电力电容器组一般都是由多个电容器串并联组成，当单个电容器被击穿后，容易因两端电压升高导致其他电容器的连续击穿。
同时，内部电流增大，温度升高，可能引起漏油或者鼓肚甚至爆炸，【1】从而引发内部故障。
系统异常，发生外部故障时，容易导致电容器失压、过压，使得电容器温度过高，破坏其内部绝缘介质，威胁到电容器的安全运行。
【2】2.2电力电容器的保护针对电容器可能发生的故障，结合实际工作，本文主要采用四方生产的CSC-221系列电容器保护测控装置进行分析，说明保护的工作原理。
