液压传动系统毕业论文

液压传动系统

学科专业：

*名：***

指导教师：

太原科技大学

2016年9月

毕业设计任务书

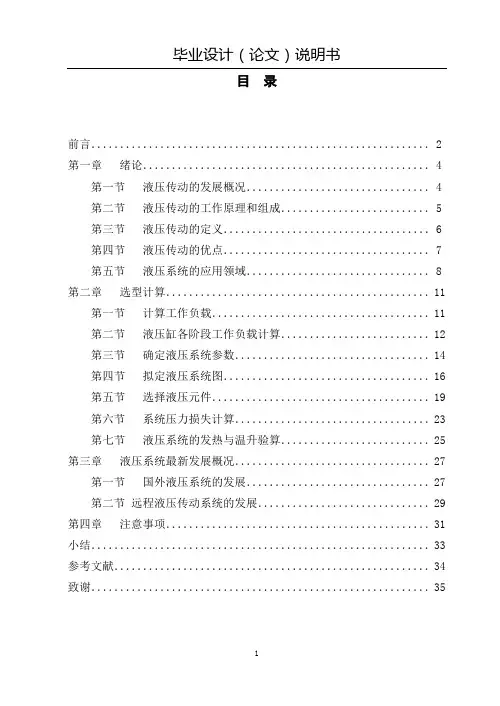

目录

摘要 (1)

绪论 (3)

第1章液压传动的基本介绍 (3)

1.1 液压传动的发展概况 (3)

1.2 液压传动的工作原理和组成 (4)

1.3 液压传动的优缺点.......................... ....... . 5

第2章液压动力单元的结构设计分析 (12)

2.1 液压动力源的几种结构形式 (12)

2.2 各种布置的比较 (12)

2.3 布置方案的选定 (13)

2.4 油箱的设计 (14)

2.5 总体系统的结构 (18)

第3章液压技术发展趋势 (18)

3.1 国外液压系统的发展 (18)

3.2 远程液压传动系统的发展 (20)

3.3 增强对环境的适应性、拓宽应用围 (21)

总结 (24)

致 (24)

参考文献 (25)

液压传动系统

摘要

液压传动和控制由应用电子技术、计算机技术、信息技术、自动控制技术及新工艺、新材料等后取得了新的发展，使液压系统和元件在技术水平上有很大提高。本文从液压技术现状、液压现场总线技术、水压元件及系统、液压节能技术等方面介绍液压技术创新及发展趋势。指出液压传动向自动化、高精度、高效率、高速化、高功率、小型化、轻量化方向发展，是不断提高它与电传动、机械传动竞争能力的关键。

关键字：液压传动，水压元件及系统，设计技术创新及发展趋势

绪论

技术创新及其管理是当今管理科学的重要学科，对于提高国家、地方和企业的科技竞争力，实现可持续发展具有十分重要的意义。无论是发达国家还是发展中国家，都非常重视对这一问题的研究。20世纪80年代初，我国开始重视技术创新理论问题的研究，研究围包括技术创新的模式、机制，技术创新的扩散，产创新和技术创新经济学，技术创新的区域研究以及有关技术创新的政策、体系等诸多方面。经过20多年的研究，人们已经注意到创新在生产各个方面所起的关键作用，并将创新作为企业、产业和国家竞争获胜的中心环节。近年来，流体动力传动由于应用了电子技术、计算机技术、信息技术、自动控制技术及新工艺、新材料等后取得了新的发展，使液压气动系统和元件在技术水平上有很大提高。它已成为工业机械。工程建筑机械及国防尖端产品不可缺少的重要技术。而其向自动化．高精度．高效率、高速化、高功率、小型化、轻量化方向发展，是不断提高它与电传动、机械传动竞争能力的关键。为了保持现有的良好发展势头，必须重视液压传动固有缺点的不断改进和创新，走向2 l世纪的流体传动除不断改进现有液压气动技术外，最重要的是移植现有的先进技术，使流体技术创造新的活力，以满足未来发展的需要。

第一章液压传动的基本介绍

1.1液压传动的发展概况

液压传动相对于机械传动来说，它是一门新学科，从17世纪中叶帕斯卡提出静压传动原理，18世纪末英国制成第一台水压机算起，液压传动已有2～3百年的历史，只是由于早期技术水平和生产需求的不足，液压传动技术没有得到普遍地应用。随着科学技术的不断发展，对传动技术的要求越来越高，液压传动技术自身也在不断发展，特别是在第二次世界大战期间及战后，由于军事及建设需求的刺激，液压技术日趋成熟。

第二次世界大战前后，成功地将液压传动装置用于舰艇炮塔转向器，其后出

现了液压六角车床和磨床，一些通用机床到本世纪30年代才用上了液压传动。第二次世界大战期间，在兵器上采用了功率大、反应快、动作准的液压传动和控制装置，它大大提高了兵器的性能，也大大促进了液压技术的发展。战后，液压技术迅速转向民用，并随着各种标准的不断制订和完善及各类元件的标准化、规格化、系列化而在机械制造，工程机械、农业机械、汽车制造等行业中推广开来。近30年来，由于原子能技术、航空航天技术、控制技术、材料科学、微电子技术等学科的发展，再次将液压技术推向前进，使它发展成为包括传动、控制、检测在的一门完整的自动化技术，在国民经济的各个部门都得到了应用，如工程机械、数控加工中心、冶金自动线等。采用液压传动的程度已成为衡量一个国家工业水平的重要标志之一。

我国的液压工业开始于20世纪50年代，液压元件最初应用于机床和锻压设备。60年代获得较大发展，已渗透到各个工业部门，在机床、工程机械、冶金、农业机械、汽车、船舶、航空、石油以及军工等工业中都得到了普遍的应用。当前液压技术正向高压、高速、大功率、高效率、低噪声、低能耗、长寿命、高度集成化等方向发展。同时，新元件的应用、系统计算机辅助设计、计算机仿真和优化、微机控制等工作，也取得了显著成果。

目前，我国的液压件已从低压到高压形成系列，并生产出许多新型元件，如插装式锥阀、电液比例阀、电液伺服阀、电业数字控制阀等。我国机械工业在认真消化、推广国外引进的先进液压技术的同时，大力研制、开发国产液压件新产品，加强产品质量可靠性和新技术应用的研究，积极采用国际标准，合理调整产品结构，对一些性能差而且不符合国家标准的液压件产品，采用逐步淘汰的措施。由此可见，随着科学技术的迅速发展，液压技术将获得进一步发展，在各种机械设备上的应用将更加广泛．

1.2液压传动的工作原理和组成

1.2.1工作原理

1）.工作原理如下：电动机驱动液压泵经滤油器从油箱中吸油，油液被加压后,从泵的输出口输入管路。油液经开停阀、节流阀、换向阀进入液压缸，推动活塞而使工作台左右移动。液压缸里的油液经换向阀和回油管排回油箱。

2）.工作台的移动速度是通过节流阀来调节的。当节流阀开大时，进入液压缸的油量增多，工作台的移动速度增大；当节流阀关小时，进入液压缸的油量减少，工作台的移动速度减少。由此可见，速度是由油量决定的。

1.2.2液压系统的基本组成

1）能源装置——液压泵。它将动力部分（电动机或其它远动机）所输出的机械能转换成液压能，给系统提供压力油液。

2）执行装置——液压机（液压缸、液压马达）。通过它将液压能转换成机械能，推动负载做功。

3）控制装置——液压阀（流量阀、压力阀、方向阀等）。通过它们的控制和调节，使液流的压力、流速和方向得以改变，从而改变执行元件的力（或力矩）、速度和方向。

4）辅助装置——油箱、管路、蓄能器、滤油器、管接头、压力表开关等.通过这些元件把系统联接起来，以实现各种工作循环。

5）工作介质——液压油。绝大多数液压油采用矿物油，系统用它来传递能量或信息。

1.3液压传动的优缺点

液压传动能得到如此迅速的发展和广泛的应用，是由于它与机械传动、电气传动、气压传动相比，具有以下优点：

1）单位功率的重量轻，即在输出同等功率的条件下，体积小、重量轻、惯性小、结构紧凑、动态特性好等．如轴向柱塞泵的重量只是同功率直流发电机重量的10%～20%，前者的外形尺寸

只有后者的12% ～13%．

2）液压传动能方便地实现无级调速，并且调速围大．

3）液压传动装置工作平稳、反应快、冲击小、能快速启动制动和频繁换向．4）液压传动装置的控制、调节比较简单，操纵比较方便、

省力，易于实现自动化．当机、电、液配合使用时，易实现较复杂的自动工作循环．

5）液压传动易获得很大的力和转矩，可以使传动结构简单．
