暖通初步设计说明

合集下载

暖通设计思维导图

暖通设计思维导图

设计计算和设备选择完毕后,需要向有关 专业提出设计要求:土建专业:冷水机站、 热水机站、冷却塔、大型空调设备安装位 置和占用建筑面积、水管井和坚向风道井 等。 电力:暖通通专业总耗电量。 水道:睡通专业总耗水量。 弱电:防、排烟系统控制要求。
暖通设计ห้องสมุดไป่ตู้
7. 空调冷热源系统
9. 空调热源系统
a. 根据高层民用建筑防火设计规范要求,确定建 筑防、排烟设计部位 b. 计算防、排烟风量及风道阻力,选择机械加压 送风机和排烟风机。 c. 选择送风口、排烟口及防火阀等部件。 d. 防、排烟系统的控制方法。 a. 冷水机站平(剖)面图、工艺流程图。 b. 热水机站平(剖)面图、工艺流程图。 11. 绘制图纸。 c. 主要楼层空调平面图 d. 防、排烟系平面图、系统图。 12. 编制设备表 13. 编制概算书最后,编制初步设叶说明书。
3. 向有关专业提出设计要求
三、施工图
d. 弱电专业:防、排烟系统的控制要求。 4. 编制睡通空调剖面图、水系统图、安装图等施 工图纸。 5. 编制设备表、材料表。 6. 编制工程预算。 7. 施工图设计完成后,提交各级审核。 8. 施工图汇审。参加设计的有关专业汇审图纸, 汇审内容一般是:互相委托的设计要求是否完 成,各专业设计内容是否协调,如相互碰撞等, 然后,进行汇签。 9. 资料加工、归挡。
6. 空气处理设备的计算和选择
二、初步设计
a. 计算出建筑最大小时冷负荷(考虑同期使用系 数,安全系数) .考虑到负荷特点、调节性能,经 过技术经济比较,郭鹏学暖通。确定冷水机组机 型、数量及规格型号。 b. 计算冷水量、水系统阻力、运行特点、选择水 泵的机型、材质、型号及数量。 c. 计算冷却水量、冷却水系统阻力、运行特点, 选择冷却水泵的机型、规格、型号及数量 d. 计算、选择附属设备。 8. 冷却塔计算、选择 a. 计算出建筑最大小时热负荷(考虑同期使用系 数,安全系数) 考虑到负荷特点及调节性能,经过技术经济比 较,选择热源设备(蒸汽锅炉、无压热水锅炉、真 空热水锅炉等)的类型、数量及规格型号。 b. 附属设备曲计算和选择。

暖通设计步骤及流程

暖通设计步骤及流程

暖通设计步骤及流程暖通设计是建筑设计的重要组成部分,目的是为了确保建筑内部的温度、湿度、空气质量等能够满足人们的需求。

下面是暖通设计步骤及流程的详细介绍。

1.需求分析:首先,设计师需要与业主进行沟通,了解项目的需求和特点。

包括建筑的类型和用途、所在地的气候条件、使用建筑的人数等。

通过需求分析,设计师能够确定暖通系统的设计目标。

2.初步设计:在需求分析的基础上,设计师进行初步设计。

确定暖通系统的类型,包括地暖、空调系统、通风系统等。

根据建筑物的布局和功能要求,确定各个区域的热负荷和冷负荷,进而计算所需的供暖和制冷设备的容量。

3.系统选型:根据项目的需求,设计师选择适合的供暖和制冷设备。

这包括锅炉、冷却塔、风机盘管等设备的选型。

选型时要考虑设备的能效和可靠性,以及与其他系统的配合程度。

4.布局设计:设计师需要根据建筑的布局和空间要求,确定暖通设备的放置位置。

这包括管道、风管、冷却塔等的布置。

布局设计要考虑设备的维修和安全等因素,确保设备的正常运行。

5.管道设计:根据建筑结构和热负荷计算结果,设计师进行管道的设计。

包括供水管道、回水管道、风管等的尺寸和布置。

管道设计要确保流体的正常流通,减少管道阻力和压力损失。

6.控制系统设计:暖通系统的控制系统是确保系统正常运行的关键。

设计师需要根据需求确定控制点和控制策略,选用合适的控制设备和传感器。

并设计控制系统的布置和接线。

7.施工图设计:在初步设计的基础上,设计师进行施工图设计。

包括各个设备的图纸,管道和风管的布置图,控制系统的接线图等。

施工图设计要符合相关的标准和规范。

8.施工和调试:根据施工图设计,施工人员进行设备的安装和管道的连接。

安装完毕后,进行系统的调试,包括设备的启动和调整参数。

确保系统能够正常运行。

9.运行和维护:暖通系统的运行和维护是保证系统长期稳定运行的重要环节。

设计师需要对系统进行运行监测,及时处理故障和维护设备。

同时,进行定期的巡检和维护,以延长设备的使用寿命。

天正t20系统暖通空调初步设计说明

天正t20系统暖通空调初步设计说明

暖通空调初步设计说明1设计依据1.1上级批文详见总论部分;1.2甲方提供的设计任务书;1.3建筑专业提出的平面图和剖面图;1.4室外计算参数(北京地区)夏季空调计算干球温度33.2℃夏季空调计算日平均温度28.6℃夏季空调计算湿球温度26.4 ℃夏季通风计算干球温度30.0℃夏季空调计算相对湿度78 %夏季大气压力99.86Kpa夏季平均风速 1.9 m/s冬季空调计算干球温度-12 ℃冬季通风计算干球温度-5℃冬季空调计算相对湿度45 %冬季大气压力102.04 Kpa冬季平均风速 2.8 m/s1.6国家主要规范和行业标准(1)《采暖通风与空气调节设计规范》GB50019-2003;(2)《高层民用建筑设计防火规范》GB50045-95(2001版);(3)《民用建筑热工设计规范》GB50176-93;⑷全国民用建筑工程设计技术措施《暖通空调•动力》;(5)《民用建筑隔声设计规范》GBJ1182设计范围设计范围为采暖、通风、空调、防排烟及冷热源设计。

冷冻机房冷却水系统由给排水专业设计。

3设计原则满足国家及行业有关规范、规定的要求,利用国内外先进的空调技术及设备,创建健康舒适的室内空气品质及环境。

4空调设计4.1室内设计参数4.2空调冷热负荷估算4.3空调系统经技术、经济综合比较及专家组建议,空调方案确定为:独立新风空调系统,即新风机组加辐射冷吊顶。

辐射吊顶已被美国能源部列为二十一世纪15项最节能,最有前途的空调技术之一,其突出的优点--更加舒适,更加节能,更加安静,使其成为目前欧美各国首选的空调末端装置,辐射吊顶、全热交换器和低温送风新风系统组成的独立新风系统,已经成为国际公认的最先进的空调系统。

4.3.1首层〜八层及地下一层南区各功能房间采用独立新风空调系统(DOAS)。

新风机组除了承担新风负荷外,还承担室内全部潜热和部分显热负荷,室内剩余的显热负荷由辐射冷吊顶承担。

新风机组选用专用DGKR08型低温送风新风机组,设置在专用的新风机房内,每台机组风量7000mAU3AU/h —8000mAU3AU/h。

扩初和暖通【初步设计】说明

扩初和暖通【初步设计】说明

暖通专业设计说明一、工程概况:项目位于市二、设计范围:本专业设计内容:通风空调系统及防排烟系统设计三、设计依据:1.《采暖通风与空气调节设计规范》(50019-2003)2.《高层民用建筑设计防火规范》(50045-95)(2005 版)3.《公共建筑节能设计标准》(50189-2005)4.《公共建筑节能设计标准》深圳实施细则5.《城市区域噪声标准》3096-936.《环境空气质量标准》3095-967.《饮食建筑设计规范》64-898.《饮食业油烟排放标准》(试行)18483-20019.《室内空气质量标准》18883-200210.《通风管道技术规程》141-200411.《商店建筑设计规范》 (148-88)12.《汽车库、修车库、停车场设计防火规范(》50067-97)13.《全国民用建筑工程设计技术措施》(暖通空调·动力)2009年版14.《全国民用建筑工程设计技术措施/节能专篇》(暖通空调·动力)15.《深圳市民用建筑设计技术要求和规定》三、设计参数:11设计参数1 1.1. 室外设计参数1.2 室内空调设计参数1 1.3 通风设计参数公共卫生间 15次/小时排风制冷机房 6次/小时送、排风水泵房 6次/小时送、排风电梯机房 15次/小时排风(设空调备用)变配电房 15次/小时送、排风及通讯机房 10次/小时送、排风垃圾房 20次/小时排风车库 6次/小时送、排风餐饮厨房:餐饮店30%为厨房面积,排油烟量按实际层高50 次计算;事故通风量为12次/补风量,为排风量的85%,事故通风及全面排风按12次计算。

1五、空调系统设计:1.冷源1)商业及办公部分:地上地下商业及楼1~层办公总冷负荷约为3100,拟采用3台制冷量为900 的离心式制冷机和一台400螺杆机作为冷源,制冷系统采用一次泵主机变流量系统,冷却水系统和冷冻水系统均采用变频水泵变流量运行。

2)影院部分:影院单独设置一套制冷空调系统,采用2 组制冷量为250 的风冷模块式冷热水机组,空调冷冻水系统设计采用三台空调水泵(单台50m³ 20m 5.5 两用一备);制冷系统采用主机一次泵定流量、末端变流量形式。

天正t20系统暖通空调初步设计说明

天正t20系统暖通空调初步设计说明

暖通空调初步设计说明1 设计依据1.1 上级批文详见总论部分;1.2 甲方提供的设计任务书;1.3 建筑专业提出的平面图和剖面图;1.4 室外计算参数(北京地区)夏季空调计算干球温度33.2℃夏季空调计算日平均温度28.6℃夏季空调计算湿球温度26.4℃夏季通风计算干球温度30.0℃夏季空调计算相对湿度78 %夏季大气压力99.86Kpa夏季平均风速 1.9 m/s冬季空调计算干球温度-12℃冬季通风计算干球温度-5℃冬季空调计算相对湿度45 %冬季大气压力102.04 Kpa冬季平均风速 2.8 m/s1.5 建筑物围护结构的热工性能围护结构名称外窗外墙屋面地面传热系数w/ m2·℃ 2.7 0.58 0.48 0.211.6 国家主要规范和行业标准(1)《采暖通风与空气调节设计规范》GB50019-2003;(2)《高层民用建筑设计防火规范》GB50045-95(2001版);(3)《民用建筑热工设计规范》GB50176-93;(4) 全国民用建筑工程设计技术措施《暖通空调·动力》;(5)《民用建筑隔声设计规范》GBJ1182 设计范围设计范围为采暖、通风、空调、防排烟及冷热源设计。

冷冻机房冷却水系统由给排水专业设计。

3 设计原则满足国家及行业有关规范、规定的要求,利用国内外先进的空调技术及设备,创建健康舒适的室内空气品质及环境。

4 空调设计4.1 室内设计参数序号房间名称温度℃湿度(%)新风量标准噪声夏季冬季夏季冬季m^U3^U/h·人dB(A)1 办公、谈判24 22 50±10 ≥40 50 ≤40室及接待室2 会议、学术报告厅24 18 50±10 ≥35 36 ≤503 电话机房25 18 50±10 ≥40 50 ≤604 计算中心24 20 50±10 ≥40 50 ≤555 展示厅26 18 50±10 ≥40 50 ≤556 档案室26 18 50±10 ≥35 50 ≤557 餐厅24 20 ≤65 ≥40 30 ≤558 厨房35 159 健身24 20 ≤60 ≥40 80 ≤5510 多功能厅24 20 50±10 ≥35 40 ≤4511 中庭、门厅、走道26 20 ≤65 ≥30 10 ≤554.2 空调冷热负荷估算序号空调部位空调面积(m^U2^U)冷负荷(kW)热负荷(kW)新风量(m^U3^U/h)新风冷负荷(kW)新风热负荷(kW)地下一层大小餐厅1020.45 173.47 19.67 13200 118.8 196.87 厨房及加工411.8 41.1 10.14 12000 66 164.47 其余房间1076.46 75.35 29.48 5000 200 29.9 一层2540 203.2 69.6 12700 68.58 75.96 中庭11111 71.69 53.95 2500 13.5 15 二层2580 193.5 70.69 14100 76.2 84.33 三层2580 193.5 70.69 14100 76.2 84.33 四层2580 193.5 70.69 14100 76.2 84.33 五层2580 193.5 70.69 14100 76.2 84.33 六层2580 193.5 70.69 16000 86.4 95.69 七层2580 193.5 70.69 14100 76.2 84.36 八层2580 193.5 70.69 14100 76.2 84.36 九层2580 193.5 70.69 14100 76.2 84.36 十层2580 243.77 90.53 15000 81 89.71 29385.82 2356.5 838.91 175100 994.68 1342.64.3 空调系统经技术、经济综合比较及专家组建议,空调方案确定为:独立新风空调系统,即新风机组加辐射冷吊顶。

消防设计专篇暖通部分

消防设计专篇暖通部分

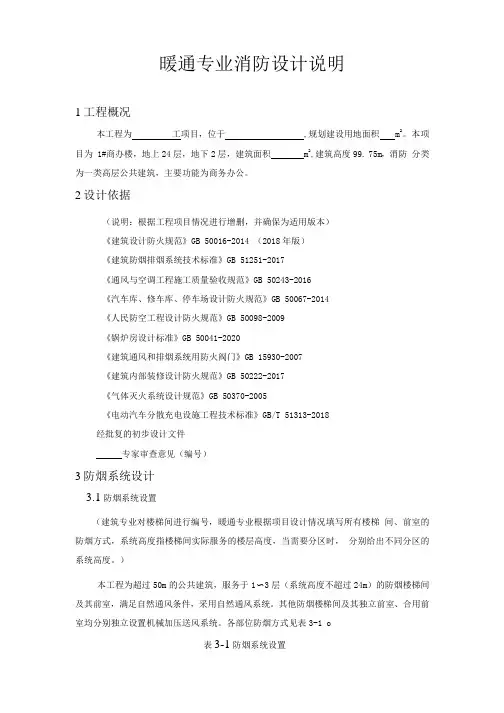

暖通专业消防设计说明1工程概况本工程为工项目,位于,规划建设用地面积m2。

本项目为 1#商办楼,地上24层,地下2层,建筑面积m2,建筑高度99. 75m,消防分类为一类高层公共建筑,主要功能为商务办公。

2设计依据(说明:根据工程项目情况进行增删,并确保为适用版本)《建筑设计防火规范》GB 50016-2014 (2018年版)《建筑防烟排烟系统技术标准》GB 51251-2017《通风与空调工程施工质量验收规范》GB 50243-2016《汽车库、修车库、停车场设计防火规范》GB 50067-2014《人民防空工程设计防火规范》GB 50098-2009《锅炉房设计标准》GB 50041-2020《建筑通风和排烟系统用防火阀门》GB 15930-2007《建筑内部装修设计防火规范》GB 50222-2017《气体灭火系统设计规范》GB 50370-2005《电动汽车分散充电设施工程技术标准》GB/T 51313-2018经批复的初步设计文件专家审查意见(编号)3防烟系统设计3.1防烟系统设置(建筑专业对楼梯间进行编号,暖通专业根据项目设计情况填写所有楼梯间、前室的防烟方式,系统高度指楼梯间实际服务的楼层高度,当需要分区时,分别给出不同分区的系统高度。

)本工程为超过50m的公共建筑,服务于1〜3层(系统高度不超过24m)的防烟楼梯间及其前室,满足自然通风条件,采用自然通风系统。

其他防烟楼梯间及其独立前室、合用前室均分别独立设置机械加压送风系统。

各部位防烟方式见表3-1 o表3-1防烟系统设置3.2自然通风(根据项目设计情况填写釆用自然通风防烟的所有楼梯间、前室的实际开窗面积,开窗面积计算由建筑专业提供。

)本工程自然通风防烟部位的可开启外窗面积统计见表3-2o3.3机械加压送风系统(根据项目设计情况填写釆用机械加压防烟的所有楼梯间、前室的计算风量;加压送风系统应进行编号,可与主要设备材料表中风机编号相对应;备注栏可填写一些特殊要求,如是否地上地下合用;超高层分区;楼梯间顶部固定窗、靠外墙每5层固定窗;首层扩大楼梯间、扩大前室防烟做法等。

暖通初步设计说明

暖通初步设计说明

暖通初步设计说明
1.确定暖通设备的类型和容量:根据建筑物的用途和面积,确定采用
的供暖系统(如集中供暖还是分散供暖)和空调系统(如中央空调还是分
体空调),并计算出相应的供热和制冷负荷,以确定设备容量。

2.管道布置设计:根据建筑物的平面布局和各个房间的使用需求,设
计供暖、通风和给排水系统的管道布置。

合理布置管道,可以尽量减少管
道的长度、降低水力损失,并方便维修和清洁。

3.选择暖通设备和材料:根据建筑物的需求和设计要求,选择合适的
供暖、通风和空调设备,以及管道、风道和阀门等材料。

选用高效能的设
备和材料,可以降低运行能耗和维护成本。

4.控制系统设计:设计合适的暖通控制系统,以便实现温度、湿度和
空气质量等参数的自动控制。

控制系统应能满足建筑物的需求,同时尽量
节约能源。

可以考虑使用智能化的控制设备,以实现更精细化的控制和管理。

5.安全与可持续性考虑:设计过程中需要考虑设备的安全性和可靠性,以及对环境的影响。

合理选择供暖和制冷方式,使用高效能设备,可以减
少能源消耗和碳排放,提高建筑物的可持续性。

6.成本估算和优化:根据设计方案,估算出暖通系统的投资和运行成本,并进行优化。

通过合理的设备选择和管道布置,可以降低成本,并提
高系统的效能。

总之,暖通初步设计是对建筑物的供暖、通风、空调和给排水系统进
行规划和设计的重要阶段。

在设计过程中,需要考虑建筑物的需求和气候
条件,合理选择设备和材料,并设计合适的控制系统,以实现舒适性、安全性和可持续性的目标。

某购物中心暖通初步设计说明

某购物中心暖通初步设计说明

第八章供暖通风设计一、设计依据1.1、《中华人民共和国工程建设标准强制性条文(房屋建筑部分)》(2009年版);1.2、《民用建筑供热通风与空气调节设计规范》GB50736-2012;1.3、《城镇供热管网设计规范》CJJ34-2010;1.4、《辐射供暖供冷技术规范》JGJ142-2012;1.5、《供热计量技术规程》(JGJ173-2007);1.6、《民用建筑集中供暖供热计量技术规程》DB62/T25-3044-2009;1.7、《公共建筑节能设计标准》GB50189-2005;1.8、《高层民用建筑防火规范》GB50045-95(2005年版);1.9、《饮食建筑设计规范》JGJ64-89;1.10、《办公建筑设计规范》JGJ67-2006;1.11、《多联机空调系统工程技术规程》JGJ174-2010;1.12、《暖通空调制图标准》GB/T50114-2010;1.13、《建筑工程设计文件编制深度规定》(2008年版)1.14、建筑专业提供初步设计图一套;1.15、建设单位提供的设计要求。

二、工程概况及设计范围本工程为XXXXX购物中心项目,地处XXXXXXXXXX。

建设用地总面积为4419.02平方米,总建筑面积为27178.61平方米,其中地下一层建筑面积2966.29平方米,地上十二层建筑面积24212.32平方米.。

建筑物各层功能:地下一层为设备用房和地下超市;一至五层为商业;六层为商场办公,七至八层均为餐饮,九~十一层为宾馆,十二层宾馆内部办公。

地下一层层高4.8米;一层层高5.1米;二~六层4.500米;七层4.800米;八至十一层层高4.200米,十二层层高:6.600米。

室内外高差为:0.300米。

本专业主要设计内容包括:整个建筑的供暖、通风、防排烟、空调系统以及换热站设计。

三、设计计算参数3.1、室外空气计算参数(平凉市)3.1.1、大气压力冬季:870.05hPa,夏季:860.8hPa 最大冻土深度:48cm3.1.2、室外计算(干球)温度冬季:供暖 -8.8℃通风 -4.6℃空调-12.3℃夏季:通风 25.6℃空调 24.0℃3.1.3、室外计算相对湿度:冬季空调:55% 夏季空调室外湿球温度:29.8℃3.1.4、室外风速:冬季平均 2.1m/s,夏季平均:1.9m/s3.1.5、最多风向及其频率冬季主导风向 C NW 频率 22%夏季主导风向 C SE 频率 24%3.2、室内供暖设计参数商场、超市 16℃旅店 20℃楼梯间、公共卫生间、走廊等 16℃带浴卫生间 25℃3.3.室内空调设计参数:3.4、建筑热工性能:本工程所在地气候分区为:寒冷地区。

仓库暖通工程方案

仓库暖通工程方案

一、前言随着物流行业和仓储技术的不断发展,仓库作为商品储存和流通的重要环节,对于仓库的环境控制要求也越来越高。

良好的暖通工程设计和实施可以确保仓库内部温度、湿度和空气质量的稳定,保证货物和设备的存储环境,提高工作效率和安全性,降低能源消耗和运营成本。

本方案旨在综合考虑物流仓库的特点和实际需求,提出一套适用于现代仓库的暖通工程解决方案。

二、仓库暖通工程设计总体要求1. 稳定的温度控制:确保仓库内温度在适宜范围内,避免货物因温度波动而受损。

2. 合理的空气流通:保证仓库内空气流通良好,防止空气污染和异味积聚。

3. 高效的能源利用:采用先进的节能设备和技术,降低运营成本,提高能源利用率。

4. 安全性和可靠性:确保系统运行安全可靠,减少突发故障的发生,保障员工和设备安全。

5. 环保和节能:尽可能减少对环境的影响,降低能源消耗,符合绿色环保理念。

三、空调系统设计1. 选用低温差空调系统:选择低温差空调系统,以确保仓库内外温差不会过大,保持温度稳定。

2. 多温区控制:根据不同货物的储存要求,仓库内设置多个温区,采用分区控制的方式进行空调调节,以满足不同区域的温度需求。

3. 温度监测系统:安装温度监测系统,对仓库内各个温区的温度进行实时监测,及时调整空调设备的运行状态,保持温度稳定。

4. 湿度控制:针对一些对湿度要求苛刻的货物,应考虑增加湿度控制设备,确保仓库内湿度适宜。

四、换气系统设计1. 新风换气:设置新风换气设备,定期引入新鲜空气,保持室内空气清新,并且减少室内有毒有害气体的积聚。

2. 废气排放:对于一些可能产生有害气体的区域,设置相应的废气排放系统,确保室内空气质量符合卫生标准。

3. 排风系统:对于一些有异味或需要保持通风的区域,设置排风系统,及时排出异味和废气,保持室内空气清新。

1. 选用高效供暖设备:选择高效、节能的供暖设备,确保在寒冷季节内仓库内保持适宜的温度。

2. 供暖管道布局:设计合理的供暖管道布局,确保仓库内各个区域均匀受热,避免温度局部波动。

建筑暖通设计流程有哪些初步设计阶段非常重要

建筑暖通设计流程有哪些初步设计阶段非常重要

建筑暖通设计流程有哪些初步设计阶段非常重要建筑暖通设计流程有哪些初步设计阶段非常重要暖通设计是建筑设计中非常重要的一项工程,同时也是大学里机电专业的必学专业之一。

在各项建筑工程中都是必不可少的存在。

上期我们说到了“如何让暖气发挥最大的价值”,本期要说的就是暖通设计的流程有哪些?我们日常生活中,接触最多的是通风和空调这两个方向,北方地区还有采暖和供热。

下面我们以空调这个方向为例,谈谈目前一般按照怎样的流程去设计的。

暖通设计的3个阶段一个新的工程,在国内设计院,设计一般会有3个阶段,即方案阶段、初步设计阶段和施工图阶段。

1.1方案阶段方案阶段,一般是以建筑为主,暖通专业有时会不用去做,一些大型的民用或工业项目,暖通专业也只是做一些简单的文本,说一说将来要做的一些东西,主要采取的哪些技术手段等,基本是非常简单的。

1.2初步设计阶段在初步设计阶段,暖通设计除了要出文本外,还需要出一些图纸,让别人对要做的项目有一个初步的认识。

比如以一个办公大楼为例,我们怎么去完成这个项目的暖通初步设计呢?首先,要了解这个将要做的项目的地点、性质、档次等相关情况,如果这个大楼在北方,那么就要去了解这个城市冬天是使用集中供热的采暖方式还是有独立的锅炉房供热?这个大楼是高档的写字楼吗?业主对这个大楼的定位如何呢?是倾向用分体空调还是集中空调呢?冬天是使用暖气片还是集中的中央空调系统呢?建筑专业对外立面有要求吗?诸如此类的问题都是在做设计前需要考虑的,需要我们与业主去沟通,与相关的政府部门去沟通,与相关设计专业去沟通。

在很多情况了解和确定后,便可以开始做设计了。

一栋高档办公大楼,如果性质单一,在100m以下,那么要作哪些设计呢?首先心中要有数。

一般来说,应该有这几方面的设计要去做:(1)大楼的中央空调系统。

办公大楼一般采用新风加风机盘管系统,现在也有的大楼采用VAV的全空气系统,还有采用集中的地板加风机送风等,根据实际的状况,确定一种系统的形式。

暖通方案设计说明空调

暖通方案设计说明空调

空气分布设计
设计原则
送风方式
确保空气分布均匀、舒适,避免直吹和死 角,提高空气品质。
根据建筑物的结构和用途,选择合适的送 风方式,如上送上回、下送上回、侧送侧 回等。
风口设计
空气品质保障
合理设计送风口和回风口的位置、大小和 形状,以实现良好的空气分布效果。
采用空气净化设备、新风系统等措施,确 保室内空气质量符合国家标准和人体健康 需求。
空调负荷计算
负荷计算原则
根据建筑物的结构、朝向、隔热 性能等因素,计算建筑物的冷热 负荷,以确定空调系统的容量。
计算方法
采用专业的负荷计算软件或手工 计算,综合考虑室内外环境参数 、人员密度、设备发热量等因素
,准确计算空调负荷。
结果分析
对计算结果进行分析,调整空调 系统的设计和设备选型,以满足
建筑物的负荷需求。
压缩机选择
类型选择
根据实际需求,可以选择涡旋压缩机、螺杆压缩机、离心 压缩机等不同类型的压缩机。
效率与能耗
压缩机的效率和能耗是选型时的关键因素,应选择高效率 、低能耗的型号。
可靠性
压缩机需要具备较高的可靠性,能够长期稳定运行,减少 维修和更换的频率。
振动与噪音
压缩机的振动和噪音对环境和人体健康有一定影响,因此 应选择振动小、噪音低的型号。同时,还需要考虑压缩机 的安装位置和隔音措施。
数据分析
通过大数据分析技术,对 能耗数据进行挖掘,为节 能优化提供依据。
节能策略
根据能耗数据分析结果, 动态调整空调设备的运行 参数,实现节能降耗。
系统故障报警设计
故障检测
通过传感器和控制系统实时监测空调设备的运行 状态,发现故障及时报警。
报警方式

暖通消防设计

暖通消防设计

暖通消防设计暖通消防设计是指在建造物中为保障室内环境舒适和安全而进行的暖通系统和消防系统的设计工作。

暖通系统包括供暖、通风和空调系统,而消防系统则包括火灾报警、自动喷水灭火、疏散通道等。

一、暖通设计要求1. 温度控制:根据建造物的用途和所在地区的气候条件,确定合适的供暖温度范围,并采用合适的供暖设备和控制措施,确保室内温度的舒适性。

2. 通风设计:根据建造物的用途和人员密度,确定合适的通风量和通风方式,保证室内空气的新鲜度和流通性。

3. 空调设计:根据建造物的用途和所在地区的气候条件,确定合适的空调设备和控制措施,确保室内温度和湿度的舒适性。

4. 节能设计:采用高效节能的供暖、通风和空调设备,结合建造物的隔热和保温措施,降低能耗,提高能源利用效率。

二、消防设计要求1. 火灾报警系统:根据建造物的用途和规模,设置合适的火灾报警设备,包括烟感探测器、温度探测器等,确保火灾发生时能及时发出警报。

2. 自动喷水灭火系统:根据建造物的用途和火灾风险评估,设置合适的自动喷水灭火设备,包括喷头、水泵、水箱等,确保火灾发生时能及时进行灭火。

3. 疏散通道设计:根据建造物的用途和人员密度,设置合适的疏散通道,包括楼梯、通道宽度等,确保人员能够快速、安全地疏散。

4. 消防设施布局:根据建造物的用途和规模,合理布置消防设施,包括灭火器、消防栓、消防通道等,确保火灾发生时能够及时进行灭火和疏散。

三、暖通消防设计流程1. 初步设计:根据建造物的用途和功能需求,进行暖通消防设计的初步方案设计,包括供暖、通风、空调和消防系统的设备选择和布置。

2. 系统设计:根据初步设计方案,进行具体的系统设计,包括管道布置、设备选型、风道设计等,确保系统的正常运行和安全性。

3. 施工图设计:根据系统设计方案,进行施工图设计,包括细化管道、设备和风道的尺寸和布置,提供给施工单位进行施工。

4. 施工监督:对施工单位进行监督,确保施工按照设计图纸进行,保证施工质量和安全性。

建筑工程设计文件编制深度规定(暖通初步设计部分).doc

建筑工程设计文件编制深度规定(暖通初步设计部分).doc

建筑工程设计文件编制深度规定(暖通初步设计部分)1暖通初步设计文件编制深度规定1.1 在初步没计阶段,采暖通风与空气调节设计文件应有设计说明书,除小型、简单工程外,初步设计还应包括设计图纸、设备表及计算书。

1. 2 设计说明书。

1 设计依据。

1)与本专业有关的批准文件和建设单位提出的符合有关法规、标准的要求;2)本专业设计所执行的主要法规和所采用的主要标准(包括标准的名称、编号、年号和版本号);3)其他专业提供的设计资料等。

2 简述工程建设地点、规模、使用功能、层数、建筑高度等。

3 设计范围。

根据设计任务书和有关设计资料,说明本专业设计的内齐、范围以及与有关专业的设计分工。

4 设计计算参数。

1)室外空气计算参数;2)室内空气设计参数(参见表3,8.2);5 采暖。

1)采暖热负荷;2)热源状况、热媒参数、室外管线及系统补水定压方式;3)采暖系统形式及管道敷设方式;4)采暖热计量及室温控制,系统平衡、调节手段;5)采暖设备、散热器类型、管道材料及保温材料的选择。

6 空调。

1)空凋冷、热负荷;2)空调系统冷源及冷媒选择,冷水、冷却水参数;3)空调系统热源供给方式及参数;4)各空调区域的空调方式,空凋风系统简述,必要的气流组织说明;5)空调水系统设备配置形式和水系统制式,系统平衡、调节手段;6)洁净空调注明净化级别;7)监测与控制简述;8l管道材料及保温材料的选择,7 通风。

1)设置通风的区域及通风系统形式;2)通风量或换气次数;3)通风系统设备选择和风量平衡。

8 防排烟及暖通空调系统的防火措施。

1)简述设置防排烟的区域及方式;2)防排烟系统风量确定;3)防排烟系统及设施配置;4)控制方式简述;5)暖通空调系统的防火措施。

9 节能设计。

按节能设计要求采用的各项节能措施。

注:1 节能措施包括计量,调节装置的设置、全空气空调系统加大新风比数据、热回收装置的设置、选用的制冷和供热设备的性能系数或热效率(不低于节能标准要求)、变风量或变水量设计等;2 节能设计除满足现行国家节能标准的要求外,还府满足工程所在省、市现行地方节能标准的要求。

某购物中心暖通初步设计说明

某购物中心暖通初步设计说明

第八章供暖通风设计一、设计依据1。

1、《中华人民共和国工程建设标准强制性条文(房屋建筑部分)》(2009年版);1.2、《民用建筑供热通风与空气调节设计规范》GB50736—2012;1.3、《城镇供热管网设计规范》CJJ34—2010;1。

4、《辐射供暖供冷技术规范》JGJ142—2012;1.5、《供热计量技术规程》(JGJ173-2007);1.6、《民用建筑集中供暖供热计量技术规程》DB62/T25—3044—2009;1.7、《公共建筑节能设计标准》GB50189—2005;1。

8、《高层民用建筑防火规范》GB50045—95(2005年版);1.9、《饮食建筑设计规范》JGJ64—89;1。

10、《办公建筑设计规范》JGJ67—2006;1。

11、《多联机空调系统工程技术规程》JGJ174—2010;1。

12、《暖通空调制图标准》GB/T50114-2010;1。

13、《建筑工程设计文件编制深度规定》(2008年版)1。

14、建筑专业提供初步设计图一套;1.15、建设单位提供的设计要求.二、工程概况及设计范围本工程为XXXXX购物中心项目,地处XXXXXXXXXX。

建设用地总面积为4419.02平方米,总建筑面积为27178.61平方米,其中地下一层建筑面积2966.29平方米,地上十二层建筑面积24212。

32平方米。

建筑物各层功能:地下一层为设备用房和地下超市;一至五层为商业;六层为商场办公,七至八层均为餐饮,九~十一层为宾馆,十二层宾馆内部办公.地下一层层高4.8米;一层层高5.1米;二~六层4。

500米;七层4.800米;八至十一层层高4。

200米,十二层层高:6.600米。

室内外高差为:0.300米。

本专业主要设计内容包括:整个建筑的供暖、通风、防排烟、空调系统以及换热站设计。

三、设计计算参数3.1、室外空气计算参数(平凉市)3。

1.1、大气压力冬季:870.05hPa,夏季:860.8hPa 最大冻土深度:48cm3.1.2、室外计算(干球)温度冬季:供暖—8.8℃通风-4。

暖通空调安装的管道走向规范要求

暖通空调安装的管道走向规范要求

暖通空调安装的管道走向规范要求暖通空调是现代建筑中不可或缺的部分,其管道走向对于设备的性能和效果有着至关重要的影响。

为了确保暖通空调系统的正常运行和高效工作,管道走向必须符合一定的规范要求。

本文将详细探讨暖通空调安装的管道走向规范要求,以供读者参考。

一、初步设计在进行暖通空调系统的管道走向设计时,首先需要进行初步设计。

初步设计的目的是确定管道的走向和布置,考虑到建筑结构、空间布局、供冷供热需求等因素。

在此阶段,需要综合考虑系统性能、安装便捷性和美观度。

管道的走向应尽量合理,避免过多的弯曲和回弯,以减少系统的压力损失和阻力。

二、主管道走向主管道是暖通空调系统中的核心部分,一般由供水管道和回水管道组成。

主管道的走向应尽量简洁,避免多余的分支和转弯。

主管道应沿着建筑的主要走向或纵向布置,方便安装和维修。

在水平管道上,斜坡应适当,以保证冷却水或热水能够自然流动。

管道的直径应根据实际需求和流量计算确定,充分考虑压力损失和回流现象。

三、支管道走向支管道是主管道与末端用户之间的连接部分,其走向需要经过仔细的布置和设计。

支管道的走向应尽量简洁明了,避免过长的长度和多余的弯曲。

支管道的布置应考虑到供冷供热的均匀性,将各个末端用户之间的温度差异控制在合理的范围内。

支管道宜沿着建筑的横向或纵向布置,减少支管道的长度,并提高系统的运行效率。

四、末端用户走向末端用户是暖通空调系统的最终使用者,其走向需要根据具体要求进行布置。

末端用户的走向应尽量短,以减少管道的长度和压力损失。

同时,在末端用户处需要安装合适的阀门和控制装置,以便于调节和控制供冷供热的温度。

在走向设计中,要特别注意防止管道过长、死角过多等问题,以免影响系统的运行效果和用户的舒适感。

五、管道走向的其他要求除了上述的主要管道走向规范要求外,还有一些其他方面的注意事项。

首先,需要充分考虑管道的绝热和隔热问题,避免热量的散失和冷凝现象的产生。

其次,要合理选择和安装管道支架和吊杆,保证管道的稳定和安全。

某办公楼暖通空调初步设计说明

某办公楼暖通空调初步设计说明

4 暖通空调4.1 设计依据本工程采暖通风空调初步设计依照暖通现行国家颁布的有关规范、标准进行设计,具体为:《采暖通风与空气调节设计规范》(50019-2003)《建筑设计防火规范》(50016-2006)《公共建筑节能设计标准》(01-621-2005)《全国民用建筑工程设计技术措施》(暖通空调·动力)《建筑设备专业技术措施》(北京市建筑设计研究院编)4.2 设计范围4.2.1 本设计内容包括空调冷、热源系统设计;办公、管控大厅等公用部分的集中空调设计;地下设备用房的采暖通风系统设计。

4.2.2 食堂空调、厨房通风现设计暂为预留条件,待由相关专业公司完成工艺设计后,再做配合调整。

4.3 设计参数4.3.2 室内设计参数4.3.3 主要设计指标4.4 空调设计根据公司有饱和蒸汽,一次热媒为饱和蒸汽(0.6)。

因此在能源中心地下一层冷冻机房内设置双效溴化锂机组二台(其中预留1台)。

冷冻水设计供回水温度为7/12℃,冷却水设计供回水温度为32/38℃。

对应配置三台冷冻水泵(二用一备),冷却水系统详见水道专业设计。

4.4.1 热源在能源中心地下一层热交换间内设置整体热加换机组1台。

采暖热水设计供回水温度为60/50℃,一次热媒为公司厂区来饱和蒸汽(0.4)。

4.4.2 空调水路系统设计:空调水系统按两管制设计,一次泵系统,变流量运行。

根据建筑的功能及便于管理,将空调水系统划分为空调机组水系统及风机盘管水系统两大类。

在冷冻机房内设置集、分水器。

采用气压罐(设在地下室制冷机房内)定压方式。

4.4.3 空调风路系统设计空调设计以竖向分层,横向按防火分区设置空调系统为原则,同时根据建筑使用功能,本工程主要采用全空气空调系统和风机盘管加新风系统,具体为:4.4.3.1 能源管控中心的能源用房采用风机盘管加新风系统新风机组设置在能源管控中心的各层。

新风通过风道送至各层房间。

气流组织为顶送顶回。

4.4.3.2 能源指挥大厅、能源远控大厅采用全空气空调系统,机组设本层。

初步设计主要步骤及内容第五步

初步设计主要步骤及内容第五步
第七步:提交初步设计文件 将初步设计文件〔说明书、图纸〕提交设总签字、出图,
初步设计的原始资料、计算书、图纸在初步设计完成后按设 计院规定归档、保存。
第三节 初步设计
二、 初步设计深度
在初步设计阶段,暖通专业应有计算书、说明书和设计图纸,但计算书不对外。
一、设计说明书
〔1〕设计依据: 〔2〕设计范围:依据设计任务要求和有关资料,说明本专业设计的内容。 〔3〕采暖 〔4〕通风及空调 〔5〕列出本专业主要设计指标汇总表。 〔6〕列出通风、空调、制冷的设备清单〔设备表的规格不做统一规定〕。 〔7〕需提请在设计审批时解决或确定的主要问题。 二、设计图纸
第三节 初步设计
一、初步设计主要步骤及内容
其次步:设备设计及计算 依据已定方案确定初步设计技术条件,
依据建筑作业图,对各空调房间进展冷热负 荷及风管估算,此阶段根本上承受设计概算 指标进展计算,风管及水管的干线应进展计 算。 第三步:确定设计方案,选定主要设备
确定设计方案,主要包括:论述冷、热 源方案的选择,冷、热媒参数确实定;水系 统形式、划分,压力分布及承压状况;暖通 空调冷、热负荷的划分;通风空调系统的形 式及区域划分,空气处理或净化方式;气流
③各种使用场所要求的管道、风道的空间高度及吊顶 掌握标高的要求等。
④地沟的平面布置、新风引入口、排风口等位置与大 小。
⑤大型设备的安装入口位置及尺寸。 〔2〕构造专业 ①剪力墙、楼板上留洞位置及尺寸。
第三节 初步设计
第四步:与相关工种协作,互提资料
〔3〕给排水专业 ①冷冻机房、热力站、空调机房用水点及排水点的位置、用水
第三节 初步设计
一、初步设计主要步骤及内容
第五步:设计绘图 将设计方案、设计计算及设备选择等工作用 图纸表达出来。绘制系统原理图,防排烟系 统图,主要平面图,主动与构造、水、电专 业协作,综合布置管道,为施工图设计制造 条件。

公共建筑暖通初步设计设计说明

公共建筑暖通初步设计设计说明

Xx地块公共建筑方案
初步设计说明
暖通空调初步设计说明
一、设计依据
1.《民用建筑供暖通风与空气调节设计规范》(GB50736-2012)
2.《建筑设计防火规范》GB50016-2014
3. 《高层民用建筑设计防火规范》GB50045-95(2005版)
4.《公共建筑节能设计标准》(GB50189-2015)
5.《人民防空地下室设计规范》GB50038-2005
6.《汽车库、修车库、停车库设计防火规范》GB50067-2014
7.《通风与空调工程施工规范》GB50738-2011
8. 《浙江省消防技术规范难点问题操作技术指南》浙公通字〔2015〕54号
9. 全国民用建筑工程设计技术措施《暖通空调·动力》(2009)
10. 其它专业要求及有关设计资料
二、设计范围
1、中央空调系统设计、通风及排烟设计
2、地下车库通风及排烟设计
3、防烟楼梯间、前室或合用前室的防烟系统设计
4、地下室人防设计三、设计参数
1、室外计算参数(杭州地区)
2、室内设计参数
四、空调系统设计
本工程上部11层,地下室2层。

上部办公大楼及地下餐厅采用VRF变冷媒流量多联机系统,新风采用全热交换器。

空调室外机放置于每层设备平台,新风机吊装于
每层设备平台上。

根据估算,夏季冷负荷约1700KW,冬季热负荷约1190KW。

本工程一至二层商业部分均采用分体空调,预留分体空调室外机位及配电。

五、通风系统设计
1、本工程设备用房采用机械通风,通风换气次数如下:
不需要考虑重力二阶效应的影响。

二三层开洞面积大于30%,计算参数满足规范各项要求。

东营儿童乐园暖通设计及施工说明

东营儿童乐园暖通设计及施工说明

暖通设计及施工说明一、工程概况工程概况:本项目位于山东省东营市东城胜利大街以东,南二路辅路以南,奥体路以北,总用地面积约246600平方米。

本工程项目名称为“东营儿童乐园项目”,包括图书馆、科技馆、青少年宫、大型综合性儿童游乐场,总建筑面积:58285m^U2^U(不包括儿童游乐场)。

建筑高度38.2m,建筑层数:地上四~五层,地下一层,地上56423m^U2^U,地下1862m^U2^U。

本工程分A、B、C三区。

其中A区为科技馆,地下一层,地上四层,建筑高度38.2m,建筑面积25944m^U2^U;B区为青少年宫,地上五层,建筑高度24.8m,建筑面积12263m^U2^U;C区为图书馆,地上五层,建筑高度31.8m,建筑面积20078m^U2^U。

二、设计范围本设计包括整体建筑的空调;设备间等区域的通风换气;冷热源;防烟楼梯间及前室、功能区域的防排烟系统的设计。

本设计不包括厨房灶具排风系统及燃气供应系统,地埋管地源热泵系统地埋管换热部分的勘察设计、材料与布置方式等均由建设方另请专业公司负责。

三、设计依据1、建设方对设计方案及初步设计的确认单;2、《采暖通风空气调节设计规范》(GB 50019—2003);3、《高层民用建筑设计防火规范》(GB50045—95,2005年版);4、《地源热泵系统工程技术规范》(GB50366-2005)5、《公共建筑节能设计标准》(GB 50189-2005);6、《公共建筑节能设计标准》(DBJ 14-036-2006);7、《多联机空调系统工程技术规范》(JGJ 174-2010);8、《剧场建筑设计规范》(JGJ 57-2000);9、《水源热泵机组》(GB/T 19409-2003);10、《图书馆建筑设计规范》(JGJ 38-99);11、其他专业提供的设计资料及对本专业的要求;四、室内外设计参数1、室外计算参数(参照淄博):冬季空调室外计算温度-12℃,冬季空调室外计算相对湿度45%,冬季采暖室外计算温度-9℃,冬季通风室外计算温度-3℃;夏季空调室外计算温度34 ℃,夏季空调室外计算湿球温度26.8℃,夏季空调计算日平均温度28.8℃,夏季通风室外计算温度30℃;冬季室外平均风速 2.6m/s,夏季室外平均风速2.3m/s;冬季室外大气压1022.6HPa,夏季室外大气压力1001HPa,最大冻土深度50cm。
