机床桁架机械手结构分析
三种桁架式机械手的介绍
三种桁架式机械手的介绍1. 引言桁架式机械手是一种常见的工业自动化设备，广泛应用于各个领域，如制造业、装配线、仓储物流等。
它具有高精度、高稳定性和高效率等优点，在提升生产效益和降低人力成本方面发挥着重要作用。
本文将介绍三种常见的桁架式机械手，包括平行型桁架式机械手、串联型桁架式机械手和混合型桁架式机械手。
2. 平行型桁架式机械手平行型桁架式机械手是一种结构简单、稳定性好的机械手，由多个平行连杆组成。
每个连杆都通过关节与基座相连，同时通过关节与末端执行器连接。
平行型桁架式机械手具有以下特点：•高刚性：平行连杆使得该类型机械手具有较高的刚性，可以承受较大的负载和力矩。
•高精度：结构简单且刚性好，使得平行型桁架式机械手具有较高的定位精度和重复定位精度。
•高速度：由于结构简单，平行型桁架式机械手的运动速度较快，适用于一些需要高速运动的应用场景。
平行型桁架式机械手广泛应用于装配线、焊接、喷涂等工业领域。
它可以完成复杂的物体抓取、定位和运动任务，并且在操作过程中保持稳定性和准确性。
3. 串联型桁架式机械手串联型桁架式机械手是一种由多个连续连接的关节组成的机械手。
每个关节都通过轴承连接，并且可以实现旋转或者直线运动。
串联型桁架式机械手具有以下特点：•灵活性：每个关节都可以独立控制，使得串联型桁架式机械手具有较大的自由度和灵活性，可以完成各种复杂路径规划和精确控制。
•多功能：由于每个关节都可以实现旋转或者直线运动，串联型桁架式机械手适用于多种不同类型的任务，如抓取、装配、搬运等。
•可扩展性：串联型桁架式机械手可以根据需要增加或减少关节数量，从而实现不同工作空间和负载要求的应用。
串联型桁架式机械手广泛应用于医疗、电子、食品等行业。
它可以完成精细的操作任务，如手术辅助、电子元件组装等，同时也可以适应不同工作环境和场景。
4. 混合型桁架式机械手混合型桁架式机械手是一种将平行型和串联型结构相结合的机械手。
它既具有平行型桁架式机械手的高刚性和高精度，又具有串联型桁架式机械手的灵活性和多功能性。
桁架机械手结构和设计分析
桁架机械手结构和设计分析桁架机械手是一种利用桁架结构设计的机械手臂，具有轻量化、高强度和高稳定性的特点，被广泛应用于工业机器人、航空航天、汽车制造等领域。
在本文中，我们将对桁架机械手的结构和设计进行分析，探讨其优点和应用前景。
一、桁架机械手结构分析1. 桁架结构桁架结构是由多个横竖交错的杆件和节点连接构成的空间结构，能够承受较大的受力，并且具有较高的刚度和稳定性。
采用桁架结构设计的机械手臂能够具有较高的承载能力和较好的运动稳定性。
2. 关节连接桁架机械手的关节连接采用智能化设计，可以实现多自由度的运动，并且具有较大的工作空间。
关节连接的结构设计也决定了机械手的精度和灵活性，因此需要进行精细的设计和优化。
3. 轨迹规划桁架机械手的轨迹规划采用先进的控制算法和传感器技术，可以实现高精度、高速度的运动控制，并且能够适应复杂的工作环境和任务需求。
桁架机械手在实际生产中具有较大的应用前景。
1. 轻量化设计桁架机械手的设计采用轻量化材料和结构设计，能够实现机械手的轻盈、高强度和高稳定性。
轻量化设计也能够减小机械手的能耗和成本，提高其工作效率和经济性。
2. 结构优化3. 控制系统三、桁架机械手的应用前景1. 工业机器人2. 航空航天桁架机械手在航空航天领域具有较大的应用前景，能够实现飞机部件的装配和维护工作，提高生产效率和质量。
桁架机械手也能够适应复杂的空间环境和任务需求，因此具有较大的市场潜力。
3. 汽车制造桁架机械手具有较高的优点和应用前景，能够满足复杂生产环境和任务需求，因此在工业自动化领域具有较大的市场需求和发展空间。
相信随着科技的不断进步和创新，桁架机械手将会在未来的工业自动化中发挥越来越重要的作用。
桁架机械手结构和设计分析
桁架机械手结构和设计分析桁架机械手是一种利用桁架结构设计的机械手，它具有较强的稳定性和承载能力。
桁架机械手结构设计是机械手研发领域中的重要课题，其中涉及到结构设计、力学分析、材料选择等多个方面。
本文将对桁架机械手结构和设计进行详细分析，以便更好地了解和应用这一重要技术。
一、桁架机械手的结构特点桁架机械手是一种由多个杆件组成的桁架结构，其杆件通常为直线或曲线形状，通过连接节点连接在一起，形成一个稳定的结构。
桁架机械手的结构特点主要包括以下几个方面：1.稳定性高：桁架结构具有较好的稳定性，能够承受较大的外部载荷而不易发生变形或破坏。
2.自重轻：桁架结构由多个轻质杆件组成，整体构造轻盈，适合应用于需要移动的机械手等场合。
3.可靠性强：桁架结构由多个连接节点组成，连接方式简单可靠，使用寿命长。
4.变形小：桁架结构在受力情况下变形较小，能够保持相对稳定的形状，有利于精确操作。
二、桁架机械手的设计原则桁架机械手的设计需要遵循一定的原则，以确保其结构稳定、使用可靠、功能完善。
桁架机械手的设计原则主要包括以下几点：1.合理的结构布局：桁架机械手的结构布局应该合理，能够满足机械手的使用要求，包括工作空间尺寸、负载能力、运动范围等。
2.优化的节点设计：桁架机械手的节点连接是整个结构的重要组成部分，节点设计应该合理、优化，能够承受较大的受力并保持稳定。
3.材料选择和工艺技术：桁架机械手的杆件材料应该选择优质、适用的材料，结构制造需要采用先进的工艺技术，确保整体性能达到要求。
4.考虑动力传递和控制系统：桁架机械手的设计需要考虑动力传递和控制系统，以确保机械手能够按照要求进行动作和操作。
三、桁架机械手的力学分析桁架机械手的力学分析是设计过程中的重要环节，主要包括静力学和动力学两个方面。
静力学分析主要是对机械手在不同工况下受力情况进行分析，包括受力分布、应力、变形等；动力学分析主要是对机械手在运动过程中的加速度、速度、力学特性等进行分析。
桁架机械手结构和设计分析
桁架机械手结构和设计分析根据组成结构的不同，可以将机械手分为关节机械手、桁架机械手等不同的类型。
在机床领域应用桁架机械手，可代替人工开展上、下料工作。
作为自动化设备的桁架机械手，具有高效、稳定、高精度、高强度、操作简单、性价比高的优势，在工业自动化发展过程中发挥着重要的作用。
1 桁架机械手的结构组成目前我国机械加工领域，很多均是采取人工或者是专用机械来开展机床上下料，但随着科技的进步，机械加工产品的更新换代速度不断加快，人工或者是专用机械在很多方面存在着不足，如生产效率较低、柔性不够、占地面积大、人工劳动强度大等，无法实现大批量生产，基于此，迫切需要对桁架机械手进行应用。
机床制造过程中有效运用桁架机械手，是实现自动化生产的主要策略，同时与集成加工技术有机结合起来，便可以开展上下料、工程转序、工件翻转等生产线上的相关工作。
桁架机械手的结构组成部分主要包括3个，即主体、控制系统以及驱动系统。
首先，主体。
桁架机械手的主体部分，多为龙门式结构，主要由基座、十字滑座、过渡连接板、z向滑枕、y向横梁、立柱以及导轨等组成。
交流伺服电动机借助蜗轮减速器来驱动齿轮与z向滑枕、y 向横梁上固定的齿条进行滑动，从而实现在z向上的直线运动，并驱动z向滑枕、十字滑座等质量较轻的移动部件沿着导轨进行快速运动。
滑枕多为铝合金拉制型材，横梁多为方钢型材，将齿条、导轨安装在横梁上，通过导轨与滚轮的接触，使得桁架机械手悬挂在横梁上。
其次，控制系统。
对于桁架机械手来说，其控制核心主要通过各种工业控制器来得以实现，如单片机、运动控制或者是PLC等。
借助控制器，对按钮、各种传感器等提供的输入信号进行分析处理，经过相应逻辑判断之后，对指示灯、电动驱动器或继电器等各种输出元件下达执行命令，使桁架机械手完成X轴、Y轴、Z轴的联合运动，从而实现一整套作业流程的全自动化。
控制系统的有效运算，是实现桁架机械手高效运行的重要前提。
最后，驱动系统。
桁架机械手的各部分，均设有执行机构，可以是手指，也可以是手臂，主要负责确定物料的抓取角度、装夹物料。
桁架机械手结构和设计分析
桁架机械手结构和设计分析1. 引言1.1 桁架机械手结构和设计分析介绍桁架机械手是一种具有高度灵活性和精准性的工业机器人，其设计和结构分析对于提高生产效率和质量具有重要意义。
本文将对桁架机械手的结构和设计进行深入分析，并探讨其工作原理、结构组成、设计要点、性能优势和应用领域。
桁架机械手通过桁架结构实现多自由度运动，可以完成复杂的工业任务。
其结构由横梁、立柱、关节和执行器等组成，通过精密的控制系统实现精准定位和操作。
设计要点包括结构刚度、负载能力、运动速度和精度等方面，关乎机器人的稳定性和性能表现。
桁架机械手具有快速响应、高精度、重复性好、节能环保等优势，适用于各种制造业领域，如汽车制造、电子设备组装、航空航天等。
通过优化设计和控制算法，桁架机械手在现代工业生产中发挥着不可替代的作用。
在深入分析和研究桁架机械手的结构和设计特点的基础上，可以更好地理解其工作原理和性能优势，为其在工业生产中的应用提供更有效的支持和指导。
2. 正文2.1 桁架机械手的工作原理分析桁架机械手是一种常用于工业生产线上的自动化装配机器人，其工作原理可以分为三个主要部分：控制系统、传动系统和执行系统。
控制系统是桁架机械手的大脑，负责接收并处理来自外部的指令，以实现机械手的各项动作。
控制系统通常由PLC（可编程逻辑控制器）或者工控机组成，通过编程来实现机械手的自动化操作。
控制系统可以根据预先设定的程序来指导机械手进行各种动作，包括抓取、放置、旋转等。
传动系统是桁架机械手的动力来源，主要由伺服电机、减速器、传动链条等组成。
伺服电机可以提供足够的力和速度，减速器可以将电机提供的高速度降低到合适的速度，传动链条将力传递给机械手各部件，使其进行相应动作。
执行系统是桁架机械手的动作执行部分，包括各种执行器、传感器等。
执行系统根据控制系统发出的指令，利用传动系统提供的动力，实现机械手的各项动作。
传感器可以监测机械手的位置、速度、力度等参数，确保机械手的准确运行。
桁架机械手结构和设计分析

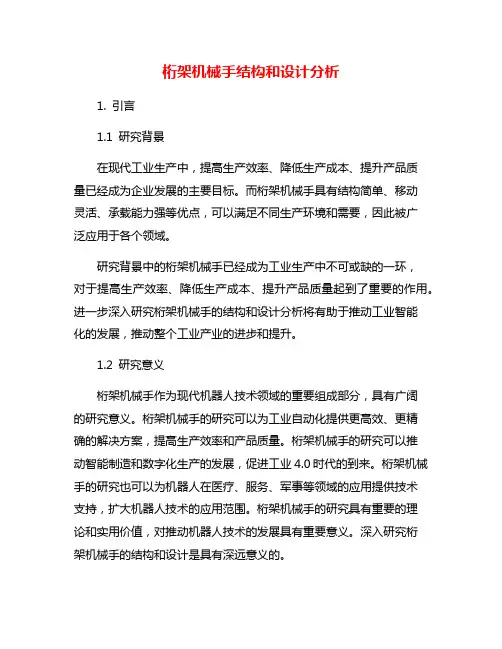

桁架机械手结构和设计分析1. 引言1.1 研究背景在现代工业生产中，提高生产效率、降低生产成本、提升产品质量已经成为企业发展的主要目标。
而桁架机械手具有结构简单、移动灵活、承载能力强等优点，可以满足不同生产环境和需要，因此被广泛应用于各个领域。
研究背景中的桁架机械手已经成为工业生产中不可或缺的一环，对于提高生产效率、降低生产成本、提升产品质量起到了重要的作用。
进一步深入研究桁架机械手的结构和设计分析将有助于推动工业智能化的发展，推动整个工业产业的进步和提升。
1.2 研究意义桁架机械手作为现代机器人技术领域的重要组成部分，具有广阔的研究意义。
桁架机械手的研究可以为工业自动化提供更高效、更精确的解决方案，提高生产效率和产品质量。
桁架机械手的研究可以推动智能制造和数字化生产的发展，促进工业4.0时代的到来。
桁架机械手的研究也可以为机器人在医疗、服务、军事等领域的应用提供技术支持，扩大机器人技术的应用范围。
桁架机械手的研究具有重要的理论和实用价值，对推动机器人技术的发展具有重要意义。
深入研究桁架机械手的结构和设计是具有深远意义的。
1.3 研究目的桁架机械手是一种用于工业生产和物流领域的重要装备之一，其结构和设计对于机械手的性能和稳定性具有至关重要的影响。
本文旨在通过对桁架机械手的组成结构、运动原理、设计分析、优缺点以及应用领域的研究，探讨桁架机械手在工业生产中的潜在应用和发展前景。
具体研究目的包括：1. 分析桁架机械手的组成结构，深入了解各组件的功能和作用，为后续设计和改进提供参考依据。
2. 探讨桁架机械手的运动原理，揭示其运动规律和动作控制方式，为优化控制系统提供理论支撑。
3. 对桁架机械手的设计进行详细分析，并对其结构进行改进和优化，提高其性能和稳定性。
4. 探讨桁架机械手的优缺点，比较其与其他类型机械手的差异，为用户选择合适的机械手提供参考依据。
5. 研究桁架机械手在不同应用领域的具体应用情况，深入了解其在工业生产中的实际应用价值和潜力。
桁架机械手的结构组成及类型
桁架机械手的结构组成及类型桁架机械手是一种常见的工业机械设备，它由多个桁架结构组成，并通过关节连接来实现运动。
桁架机械手可以用于各种操作任务，如搬运、装配、焊接等。
桁架机械手的结构组成主要包括以下几个部分：1. 基座：桁架机械手的底座部分，用于支撑整个机械手的重量，并提供稳定的支撑。
2. 臂架：臂架是桁架机械手的主体结构，通常由一组桁架构件组成，形成一个类似人臂的结构。
臂架的长度和自由度决定了机械手的工作半径和可达性。
3. 关节：桁架机械手的关节通常由电机、减速器、连杆等组成。
关节是桁架机械手实现运动的关键部分，它们可以控制臂架和末端执行器的运动，使机械手可以在三维空间内完成各种操作。
4. 末端执行器：末端执行器是桁架机械手用于实际完成操作任务的部分。
它可以是夹爪、真空吸盘、焊枪等，根据具体的任务需求来确定。
桁架机械手的类型主要有以下几种：1. 平行机械手：平行机械手是一种特殊的桁架机械手，通过多个平行驱动杆实现运动。
平行机械手由于其结构的特殊性，能够提供较大的稳定性和精度，适用于需要高精度和高负载的任务。
2. 序列机械手：序列机械手是指由多个关节连接起来的桁架机械手。
序列机械手的自由度较高，可以完成较复杂的操作任务。
3. 静态机械手：静态机械手是指臂架和基座固定在一起，无法实现自由移动。
静态机械手多用于需要固定工作位置的场合，如装配生产线。
4. 移动机械手：移动机械手是指臂架和基座可以自由移动的机械手。
移动机械手具有较大的灵活性和可达性，适用于需要在工作区域内自由移动的任务。
另外，根据机械手的结构和工作方式的不同，还可以将桁架机械手分为伺服机械手、步进机械手、气动机械手等。
总而言之，桁架机械手是一种由桁架结构组成的机械设备，通过关节连接来实现运动。
它可以用于各种工业操作任务，根据结构和工作方式的不同，可以分为多种类型。
桁架机械手在现代工业生产中起到了重要作用，提高了生产效率和产品质量。
机床机械桁架机械手的设计与结构
机床机械桁架机械手的设计与结构摘要：机械手臂是先进的生产设备, 实现生产的高度自动化, 可以自动的搬运或者抓取材料、货物。
将机械手臂和数控机床结合，就能够形成自动化的生产线，可以自动化的完成生产流程的各个环节，比如说装料、组装、生产和回收等，能够大幅度的提升生产的效率，减少人工劳动，降低人力成本。
如今科技在不断的发展，机械手臂也有了更多的应用范围。
下面我们就简单分析了自动化数控机床的机械手臂的应用情况，要想更好的对机械手臂应用就应该有科学的设计方案，要明确设计需要，选择合适的开发平台和语言。
同时还要设定好有关的结构与常用的指令。
还有就是对于机械手臂的数据通信结构的设计同样也是很关键的，还有做好上面的这些工作，才能制定出能够更高效的对机械手臂进行应用。
下面我们就对此展开了深入的分析与探讨，希望能够为有关人员提供一些参考。
关键词：机构分析；机械手；驱动系统引言如今在机械制造业对于机械手臂的应用是相当普遍的，特别对于自动化高速生产线来说，机械手臂更是有着极为关键的作用。
嗯。
机械手臂是很灵活的，这对于生产制造来说相当的重要，同时他的惯性也很小，所以机械手臂在生产线上可以将人工完全的取代。
1总体结构对于机床桁架机械手的设计以及分析两方面来进行，而如果是分析桁架的话，因为其结构和力学的结构梁比较类似，所以，我们为了方便可以看作是梁来进行分析，将桁架与简支梁进行比较，这样只需分析简支梁的弯矩图就能够实现对于桁架的分析，使机械手能够更有效的对桁架施加作用力。
机床桁架对于机械手的要求是非常高的，既要保证效率，有需要有足够的可靠性，在选择桁架立柱的时候主要考虑的就是能够能为其提供稳定的支撑，并且还要尽量减少机床的体积，通常立柱结构都是钢结构的。
2桁架结构2.1立柱组件立柱组件主要是用来对结构进行支撑的，使桁架能够始终保证比较稳定的工作，不会出现振动或者噪声，通常情况下单机自动化设备采用的都是双立柱结构提供支撑。
有些工件比较小或者是安装以及使用空间比较小的话，也有采用单立柱结构进行支撑的。
桁架机械手工作原理
桁架机械手工作原理
桁架机械手是一种多关节并联机器人，由支架、执行器、关节和末端执行器等组成。
工作原理如下：
1. 结构：桁架机械手采用类似桥梁桁架结构，通过众多连接件和连接杆件组成支架，形成一个空间框架结构。
2. 关节：桁架机械手通常有多个关节，在每个关节处设置执行器，可以控制关节的转动。
关节的旋转在三维空间内构建出机械手的工作区域。
3. 传动：执行器通过传动装置将动力传递给关节，使关节能够做出相应的运动。
传动方式可以有齿轮传动、链条传动、皮带传动等多种方式。
4. 控制系统：桁架机械手的关节运动由控制系统控制。
控制系统接收输入信号，经过处理后，将控制信号发送给执行器，从而实现机械手的运动。
控制系统可以采用编程控制、传感器反馈控制等方式。
5. 末端执行器：桁架机械手的末端通常安装有执行器，可以用于抓取、搬运、装配等操作。
末端执行器可以是夹具、机械手爪、吸盘等。
总体来说，桁架机械手通过关节的连续旋转和末端执行器的操作，完成各种工业生产任务。
工作原理是通过控制系统控制关节运动，从而实现末端执行器对物体的操作。
桁架机械手具有结构简单、运动灵活和可扩展性强等特点，广泛应用于物流、装配、焊接、喷涂等领域。
机床机械桁架机械手的设计与结构探索
机床机械桁架机械手的设计与结构探索摘要：机械手作为近些年机械工业中普遍应用的设备，无论是大、小机床生产线都能够在加工中有效应用，同时在自动化生产线中起到了至关重要的作用。
基于此，本文针对机床桁架机械手的设计与结构进行深入性的分析与探究。
关键词：机床机械；桁架机械手；设计；结构机械手在其行业领域中的应用得到了显著的提高，机械手臂是一种高度自动化的生产设备，能够实现材料以及货物的搬运和抓取。
在生产设备中属于自动化设备，充分结合机械手与数控机床的自动化生产线能够对上料、生产等多项工作进行独立完成，缩减人力资源的投入。
1.数控机床设备机械桁架结构分析1.1立柱技术组件立柱技术部件的主要作用是在数控机床设备中支撑机械桁架部件的整体结构无论在任何情况下，机械桁架部件都具备良好、稳定的运行[1]。
在大部分应用单机自动化设备时，双立柱结构作为重点支撑结构。
针对小工件，由于安装、应用的空间存在限制，可通过单立柱结构支撑整体结构。
1.2横梁技术组件通常情况下，铝合金材料、钢可制成横梁技术部件，在具体制造时，机械零件具备大众型结构特点的生产资料主要是以钢材为主。
而钢结构技术材料在实际应用过程中所呈现的优势体现在经济成本较低，性能与刚能较强。
而质地轻、具有可塑性、利于运输、安装等则是铝合金横梁的技术优势。
1.3驱动技术组件驱动技术组建是通过带有传动结构的驱动技术、齿轮减速箱部件和电气设备组合而成，数控机床的内部机械桁架部件。
现阶段,大多数数控机床中,60.00~170.00m/min为机械桁架的运行速度，在运行引入一般的丝杠传动装置,难以满足桁架结构时的速度要求。
在生产设计过程中，数控机床的内部机械桁架部件大多倾向于使用小齿轮部件和带齿条的电机设备，在特定的实现过程中这种设计思想能达到0.06mm精度。
如果在运行中数控机床的传递环节精度比较低,也可以考虑伺服电机装置与同步带总成的传递方式。
这种传动方式的主要优点是经济成本较低，使用过程中维护保养比较方便,结构设计比较简单,这种传输方式适用于中小型企业。
桁架机械手结构和设计分析
桁架机械手结构和设计分析【摘要】本文主要介绍了桁架机械手的结构和设计分析。
首先阐述了桁架机械手的工作原理，包括桁架结构的支撑作用和运动机理。
其次分析了桁架机械手的结构组成，包括桁架杆件、关节和执行器等部件。
随后探讨了桁架机械手的设计要点，包括刚度优化、运动精度和负载能力等方面。
接着介绍了桁架机械手的性能优势，如高强度、轻量化和高速度等特点。
最后探讨了桁架机械手在工业、医疗和航空航天等领域的应用情况。
结论部分分析了桁架机械手的发展趋势，包括智能化、自适应和灵活性等方向。
未来发展方向包括结构优化、多功能化和自主控制等方面。
桁架机械手具有广阔的发展空间和应用前景，将在未来得到更加广泛的应用。
【关键词】关键词：桁架机械手、结构分析、工作原理、设计要点、性能优势、应用领域、发展趋势、未来发展方向1. 引言1.1 桁架机械手结构和设计分析桁架机械手是一种具有高度灵活性和精准性能的机械装置，能够在工业生产中扮演关键的角色。
本文将对桁架机械手的结构和设计进行深入分析，以揭示其工作原理、优势性能以及未来发展方向。
桁架机械手的工作原理主要基于其结构特点，即由多个连杆和关节组成的桁架结构。
通过控制各个关节的运动，桁架机械手可以实现各种复杂的动作，如抓取、搬运、装配等。
其结构组成包括主体结构、驱动系统、传感器系统和控制系统等部分，每个部分协同工作，实现机械手的高效运转。
在设计要点方面，桁架机械手的轻量化、刚性化和精准化是关键考虑因素。
结构设计需要考虑载荷分布、材料选择和强度分析等技术要求，以确保机械手在各种工作环境下具备稳定性和可靠性。
性能优势方面，桁架机械手具有操作自由度高、精度高、速度快、寿命长等优点，适用于各种自动化生产场景。
桁架机械手的应用领域涵盖了汽车制造、电子设备装配、航空航天等多个领域，为生产效率的提升和生产安全的保障作出了重要贡献。
未来随着技术的不断进步，桁架机械手将更加智能化、柔性化，为人类创造更多可能性。
桁架机械手的组成部件介绍
桁架机械手的构成部件介绍
桁架机械手是能够实现自动掌控、可重复编程、多功能、多自由度、运动自由度间成空间直角关系、多用途的操作机。
在社会中取得了
肯定的成就，重要便是依靠它自身的性能，如：快捷多功能、高速度、
高精度以及高牢靠性等。
并且它所做的工作，往往是通过完成沿X、Y、
Z轴的线性运动。
所以在让它进行上下料工作的时候，是不能够充足对
位置等相关的工件。
并且在让它进行的工作，往往是需要让厂房也是高
度排列的。
其实在给数控车床配备好桁架机械手之后，往往它所进行的工作，动作不光牢靠平稳，其工艺性也会变的很不错。
既能够充足功能的要求，又可以具备良好的经济性。
还能够依据工件的规格、重量以及加工节拍
来进行针对性的设计。
试用一些以大批量生产为主的加工工业。
一般来说，机械手在工作时能够完成一整个上料过程，重要是归
功于它的夹紧工件、手臂升降、伸缩、回转、平移等动作。
其流程则是，让毛胚料经过链条的传送运输达到位置，然后再由气动或者电动的定位
机构来进行初步定为。
然后就是保证机械手能够在同一位置上进行抓取
零件，让毛胚料达到前方的时候便被停止住。
今日我来给大家认真的讲解一下，有关于桁架机械手的三大部件
到底是什么样子的。
下面就请大家一起来看看吧！
1.手部：
这个部位往往是采纳了丝杆螺母的结构。
2.腕部：
采纳了一个步进电机来带动涡轮杆。
3.臂部：
设备的这个部位，则是次用了滚珠丝杆来进行工作。
1 / 1。
桁架机械手结构和设计分析
桁架机械手结构和设计分析桁架机械手是一种常见的工业机械设备，用于完成各种物料的搬运和装配作业。
它的结构设计和性能表现直接关系到实际生产中的效率和质量。
对桁架机械手的结构和设计进行深入分析，可以帮助我们更好地了解其工作原理，优化其性能并提高生产效率。
一、桁架机械手的结构分析1. 主体结构桁架机械手的主体结构通常包括底座、伸缩臂、末端执行器和控制系统。
底座是桁架机械手的支撑基础，主要承载伸缩臂和执行器的重量，并提供稳定的支撑。
伸缩臂是桁架机械手的主体部分，通过伸缩运动完成物料的搬运和装配作业。
末端执行器是桁架机械手的“手”，可以根据不同的工作需要配备各种夹具、吸盘或其他功能部件。
控制系统是桁架机械手的“大脑”，负责指挥和控制机械手的运动和动作。
2. 传动结构桁架机械手的传动结构通常采用电动机驱动液压或气动系统，通过伺服控制实现高精度的运动。
伸缩臂的伸缩机构通常采用液压缸或气缸，通过液压或气压的推拉实现伸缩运动。
末端执行器的动作通常由电动机或气动缸驱动，根据不同的工作需要实现不同的功能。
3. 控制系统桁架机械手的控制系统通常采用PLC或CNC控制器，通过编程实现各种复杂的运动轨迹和动作顺序。
控制系统负责对机械手的运动轨迹、速度、力度等参数进行精确控制，保证机械手的动作稳定、精准和可靠。
二、桁架机械手的设计分析1. 结构设计桁架机械手的结构设计需要考虑机械强度、刚度和稳定性，以保证机械手在工作中能够承受各种力学载荷和动态负载，保持稳定的运动和工作性能。
还需要考虑机械手的尺寸和工作空间，保证其能够适应不同场合的工作要求。
三、桁架机械手的性能分析1. 运动性能桁架机械手的运动性能主要包括速度、精度和稳定性。
速度是指机械手在不同工作状态下的最大运动速度和加减速度，直接影响机械手的生产效率。
精度是指机械手的运动定位精度和重复定位精度，直接影响机械手对工件的处理和装配精度。
稳定性是指机械手在运动过程中的振动和抖动情况，直接影响机械手的工作平稳性和可靠性。
桁架机械手结构和设计分析
桁架机械手结构和设计分析桁架机械手是一种能够执行复杂运动的多自由度机器人，其结构和设计至关重要。
一般而言，桁架机械手主要由三个部分组成：基座、臂和端效应器。
其中基座是机器人的主体部分，负责提供机器人的支撑力和稳定性；臂是机器人的伸缩部分，负责提供机器人的工作半径；端效应器是机器人进行工作的部分，常常与被操作对象贴合在一起。
对于机械手的结构和设计，主要考虑以下几个方面：1. 动力和控制系统桁架机械手需要有强大的动力和控制系统来实现其复杂的运动和操作。
动力系统一般由驱动系统和控制系统组成，用来提供机器人的动能和稳定性。
控制系统则用来控制机器人的运动轨迹、速度和力度等参数，其精度和可靠性直接影响机器人的工作效率和安全性。
2. 结构强度和刚度桁架机械手需要具有足够的结构强度和刚度，以支持机器人在工作中的各种运动和操作。
一般来说，机器人的结构强度和刚度主要由材料和结构布局来决定，材料的选择应该根据机器人的负荷和工作环境来决定，而结构布局则要保证机器人的各个部分结构紧密、连接稳固，以避免机器人在工作时产生过多的振动和变形。
3. 运动自由度和灵活性桁架机械手的设计必须考虑到机器人的运动自由度和灵活性。
一般来说，机器人的自由度越高，其可以执行的操作就越复杂，但其结构和控制系统也越复杂。
同时，机器人的灵活性也是非常重要的，它需要具有足够的柔性和适应性，以便在工作中适应各种不同的条件和要求。
4. 外形设计和人机交互最后，桁架机械手的设计还需要考虑其外形设计和人机交互。
外形设计要保证机器人在工作场景中具有较好的可视性和美观性，而人机交互则需要考虑到机器人的操控和监测操作，要保证其安全可靠、易于操作和方便维护。
桁架机械手结构和设计分析
桁架机械手结构和设计分析桁架机械手是一种常见的工业机械装备，其结构设计合理与否直接影响到机械手的运行效率和精度。
本文将对桁架机械手的结构和设计进行分析，以便更好地理解其工作原理和特点。
一、桁架机械手的结构桁架机械手通常由主体结构、驱动装置、控制系统和工具末端组成。
主体结构一般由铝合金、碳纤维或钢材等材料制成，具有轻质和高强度的特点，有助于提高机械手的工作速度和精度。
驱动装置采用电动机、气动缸或液压马达等不同形式，以实现机械手的各种动作。
控制系统负责对机械手进行精确的控制，通常采用PLC控制器或工控机等设备来实现。
工具末端是机械手的工作部分，通常根据不同的工作需求选择不同的夹具或执行器。
桁架机械手的结构设计主要考虑以下几个方面：首先是机械手的负载能力，需要根据实际工作负载来确定机械手的结构尺寸和材料选用，以保证其稳定性和安全性。
其次是机械手的工作范围，需要根据实际工作空间来确定机械手的臂长和关节数量，以保证机械手能够完成各种工作任务。
还需要考虑机械手的运动速度和精度，以及其对环境的适应性和易维护性等方面。
桁架机械手的工作原理主要是通过控制各个关节的运动，从而实现对工件的抓取、放置、装配等各种动作。
其工作过程通常包括三个阶段：首先是路径规划阶段，根据工件的位置和形状确定机械手的抓取路径；然后是运动控制阶段，控制各个关节按照规划好的路径进行运动；最后是动作执行阶段，由工具末端的夹具或执行器完成具体的工作任务。
桁架机械手的工作原理还涉及到运动学和动力学等方面的理论知识。
运动学主要研究机械手的位置、速度和加速度等运动参数，以及各个关节之间的相对运动关系；动力学主要研究机械手的受力和能量转换等动力学特性，以及动作控制和稳定性等方面的问题。
桁架机械手的设计分析主要包括结构设计、运动学分析和动力学分析等方面。
结构设计是桁架机械手设计的基础，其合理性直接影响到机械手的性能和可靠性。
通过对桁架机械手的结构进行静力学分析和有限元分析，可以得出机械手的受力状态和应力分布情况，从而确定合理的结构尺寸和材料选用。
桁架机械手结构和设计分析
桁架机械手结构和设计分析桁架机械手是一种具有高度灵活性和精准定位能力的自动化装配设备，广泛应用于现代制造业中。
它的结构和设计对于机械手的性能和稳定性有着至关重要的影响。
本文将对桁架机械手的结构和设计进行分析，探讨其关键技术和发展方向。
桁架机械手的结构通常由桁架、运动部件、执行器和控制系统等几个主要部分组成。
桁架是机械手的主要支撑结构，对于机械手的稳定性和承载能力起着关键作用。
1. 桁架结构桁架通常采用铝合金、碳纤维等高强度材料制成，具有轻量化、刚性高、稳定性好等特点。
桁架的主要作用是承载运动部件和执行器，同时在机械手运动过程中保持结构的稳定性。
现代桁架机械手的桁架结构往往采用模块化设计，可以根据实际需求进行自由组装和改造，从而满足不同场景下的生产需求。
2. 运动部件桁架机械手的运动部件通常包括关节、轴承、滑块等，用于实现机械手的多轴自由度运动。
这些运动部件需要具有高精度、低摩擦、耐磨损等特点，以确保机械手的定位精度和运动稳定性。
运动部件的设计也需要考虑其负载能力和寿命等因素，以满足机械手在不同工作环境下的需求。
3. 执行器执行器是桁架机械手的动力来源，通常包括电机、气缸、液压缸等。
执行器的选择与设计需要考虑其输出功率、速度、精度等参数，以适应不同工作场景下的需要。
执行器与运动部件之间的匹配也需要进行合理设计，以实现机械手的高效运动。
4. 控制系统控制系统是桁架机械手的大脑，负责对机械手的运动、定位、力反馈等进行实时控制。
现代桁架机械手的控制系统通常采用PLC、CNC等集成控制技术，可以实现多轴同步运动、智能路径规划、力矩控制等功能。
控制系统还需要与传感器、视觉系统等配合，实现对工件和生产环境的实时感知和调节。
二、桁架机械手的设计分析桁架机械手的设计需要全面考虑其性能、稳定性、可靠性等方面的要求，从而实现高效的自动化装配和操作。
1. 性能设计桁架机械手的性能设计包括运动性能、负载能力、定位精度等方面的考虑。
桁架机械手的基本结构与特点
桁架机械手的基本结构与特点桁架机械手是一种建立在直角X，Y，Z 三坐标系统基础上对工件进行工位调整，或实现工件的轨迹运动等功能的全自动工业设备。
其控制核心通过工业控制器（如：PLC，运动控制，单片机等）实现；通过控制器对各种输入（各种传感器，按钮等）信号的分析处理，做出一定的逻辑判断后，对各个输出元件（继电器，电机驱动器，指示灯等）下达执行命令，完成X，Y，Z三轴之间的联合运动，以此实现一整套的全自动作业流程。
结构:机械手由结构框架、X轴组件、Y轴组件、Z轴组件、工装夹具以及控制柜，六部分组成。
1、结构框架，主要由立柱等结构件组成，其作用是将各轴架空至一定高度，多由铝型材或方管，矩形管，圆管等焊接件构成；2、X轴组件、Y轴组件、Z轴组件，三个运动组件为桁架机械手的核心组件，其定义规则遵循笛卡尔坐标系。
各轴组件通常由结构件、导向件、传动件、传感器检测元件以及机械限位组件等五部分组成。
1）、结构件通常由铝型材或方管，矩形管，槽钢，工字钢等结构组成，其作用是作为导向件、传动件等组件的安装底座，同时也是机械手负载的主要承担者。
2）、导向件，常用有直线导轨，v型滚轮导轨，U型滚轮导轨，方型导轨以及燕尾槽等常用导向结构，其具体运用需根据实际使用工况以及定位精度决定。
3）、传动件，通常有电动，气动，液压三种类型，其中电动有齿轮齿条结构，滚珠丝杠结构，同步带传动，链条传统以及钢丝绳传动等。
4）、传感器检测元件，通常两端采用行程开关作为电限位，当移动组件移动至两端限位开关处时，需要对机构进行锁死，防止其超程；此外还有原点传感器以及位置反馈传感器。
5）、机械限位组，其作用是在电限位行程之外的刚性限位，俗称死限位。
3、工装夹具，根据工件形状大小材质等有不同形式，如：真空吸盘吸取，卡盘夹取，托取或针式夹具插取等形式；4、控制柜，其相当于与桁架机械手的大脑作用，通过工业控制器，采集各传感器或按钮的输入信号，来发送指令给个执行元件按既定动作去执行。
桁架机械手的结构设计
桁架机械手的结构设计1. 引言桁架机械手是一种重要的工业装备，在各个领域都有广泛应用。
它由桁架结构和机械手臂组成，具有轻巧、灵活、稳定的特点，能够完成各种复杂的操作任务。
本文将对桁架机械手的结构设计进行全面、详细、完整、深入的探讨。
2. 桁架机械手的工作原理桁架机械手的工作原理是通过电动机驱动机械手臂的运动来完成各种操作任务。
具体来说，机械手臂由多个关节和链接组成，通过液压或电动机驱动实现关节的运动。
桁架结构可以提供稳定的支撑和承载能力，使机械手臂能够在各个方向上灵活运动。
3. 桁架机械手的结构设计要点3.1 关节的设计桁架机械手的关节设计非常重要，它直接影响到机械手臂的灵活性和稳定性。
在关节设计中，需要考虑机械手臂的运动范围、负载能力以及精度要求等因素。
常见的关节设计包括转动关节、滑动关节和伸缩关节等。
3.1.1 转动关节转动关节能够使机械手臂在一个平面内进行旋转运动，常见的转动关节设计有旋转轴承和液压驱动装置。
旋转轴承能够提供稳定的支撑和旋转运动，而液压驱动装置则能够提供更大的负载能力和更高的旋转精度。
3.1.2 滑动关节滑动关节使机械手臂能够在一个直线轨道上进行滑动运动。
滑动关节的设计需要考虑机械手臂的滑动速度、摩擦力和精度要求等因素。
常见的滑动关节设计有线性导轨和滑块装置等。
3.1.3 伸缩关节伸缩关节能够使机械手臂在长度方向上进行伸缩运动，从而适应不同的工作环境和操作任务。
伸缩关节的设计需要考虑机械手臂的伸缩速度、负载能力和稳定性等因素。
常见的伸缩关节设计有伸缩液压缸和伸缩导杆等。
3.2 桁架结构的设计桁架结构是桁架机械手的基础支撑结构，需要考虑承载能力、稳定性和刚度等因素。
在桁架结构的设计中，常见的要点包括桁架材料的选择、节点的连接方式和结构的优化设计等。
3.2.1 桁架材料的选择桁架材料的选择直接影响到桁架结构的强度和重量。
常见的桁架材料包括铝合金、钢材和复合材料等。
在选择桁架材料时，需要考虑材料的强度、重量和成本等因素。
桁架机械手的结构组成和动作原理
桁架机械手的结构组成和动作原理近几年来，机床行业发展很快，技术水平有了很大的提高，与国外的差距变得越来越小，尤其是加工中心机床开始引用桁架机械手后发展速度特别快。
采用桁架机械手输送的柔性加工自动线，可以大大提高数控企业的生产效率，推动由桁架式机械手输送的柔性加工自动线向国际水准迈进。
数控机床桁架机械手结构组成桁架机械手主要实现机床制造过程的完全自动化，并采用了集成加工技术，适用于生产线的上下料、工件翻转、工件转序等。
桁架机械手由主体、驱动系统和控制系统三个基本部分组成。
按机器人结构分类为直角坐标型，机械手沿二维直角坐标系移动。
主体部分通常采用龙门式结构，由Y向横梁与导轨、Z向滑枕、十字滑座、立柱、过渡连接板和基座等部分组成，Z向的直线运动皆为交流伺服电动机通过蜗轮减速器驱动齿轮与Y向横梁、Z向滑枕上固定的齿条作滚动，驱动移动部件沿导轨快速运动。
移动部件为质量较轻的十字滑座和z向滑枕，滑枕采用由铝合金拉制的型材。
横梁采用方钢型材，在横梁上安装有导轨和齿条，通过滚轮与导轨接触，整个机械手都悬挂在其上。
桁架机械手的控制核心通过工业控制器(如：PLC，运动控制，单片机等)实现。
通过控制器对各种输入(各种传感器，按钮等)信号的分析处理，做出一定的逻辑判断后，对各个输出元件(继电器，电机驱动器，指示灯等)下达执行命令，完成X，Y，Z三轴之间的联合运动，以此实现一整套的全自动作业流程。
数控车床桁架机械手动作原理由于桁架机械手输送的速度快、加速度大、加减速时间短，当输送较重的工件时，由于惯量大，伺服驱动电机要有足够的驱动和制动的能力，支撑元件也要有足够的刚度及强度。
只有这样，才能使伺服电动机满足桁架机械手输送的高响应、高刚度及高精度要求。
在选择合适伺服电动机的情况下，根据物料运动的距离和运行节拍，计算出伺服系统的位移和轨迹，对驱动器PID参数进行动态调整。
桁架机械手根据接收到的位移、速度指令，经变化、放大并调整处理后，传递给运动单元，通过光纤传感器对运行状态进行实时检测，在高速搬运过程中，运动部件在极短的时间内到达给定的速度，并能在高速行程中瞬间准停，通过高分辨率绝对式编码器的插补运算，控制机械误差和测量误差对运动精度的影响。
