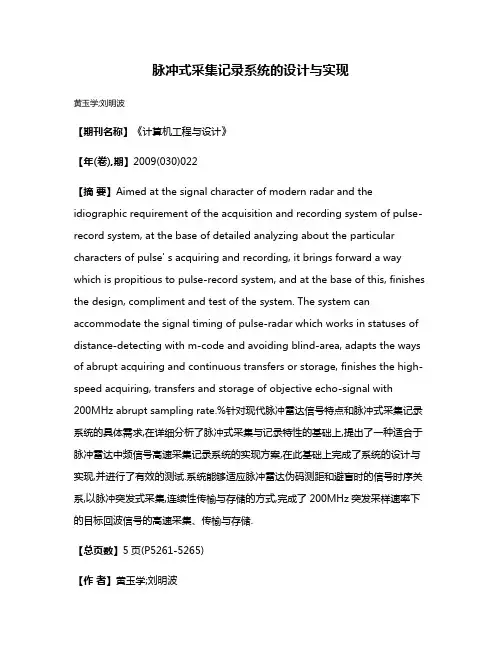

脉冲式采集记录系统的设计与实现黄玉学;刘明波【期刊名称】《计算机工程与设计》【年(卷),期】2009(030)022【摘要】Aimed at the signal character of modern radar and the idiographic requirement of the acquisition and recording system of pulse-record system, at the base of detailed analyzing about the particular characters of pulse' s acquiring and recording, it brings forward a way which is propitious to pulse-record system, and at the base of this, finishes the design, compliment and test of the system. The system can accommodate the signal timing of pulse-radar which works in statuses of distance-detecting with m-code and avoiding blind-area, adapts the ways of abrupt acquiring and continuous transfers or storage, finishes the high-speed acquiring, transfers and storage of objective echo-signal with200MHz abrupt sampling rate.%针对现代脉冲雷达信号特点和脉冲式采集记录系统的具体需求,在详细分析了脉冲式采集与记录特性的基础上,提出了一种适合于脉冲雷达中频信号高速采集记录系统的实现方案,在此基础上完成了系统的设计与实现,并进行了有效的测试.系统能够适应脉冲雷达伪码测距和避盲时的信号时序关系,以脉冲突发式采集,连续性传榆与存储的方式,完成了200MHz突发采样速率下的目标回波信号的高速采集、传榆与存储.【总页数】5页(P5261-5265)【作者】黄玉学;刘明波【作者单位】中国卫星海上测控部,江苏,江阴,214431;中国卫星海上测控部,江苏,江阴,214431【正文语种】中文【中图分类】TM935.37;TP311.11【相关文献】1.基于AFDX的高速数据采集记录系统设计与实现 [J], 翟正军;羊昌燕;易川;焦航2.VSP数据采集与记录系统主控软件的设计与实现 [J], 程涛;宋克柱;曹平3.深拖式地震数据采集记录系统软件设计与实现 [J], 宋山;张正炳;裴彦良;吴爱平4.基于红外图像采集技术的车载预警记录系统设计与实现 [J], 许美珏;李庆;陈刚5.基于镜像口抓包的数据采集记录系统设计与实现 [J], 程翔;任磊;张绍泽;李苑青因版权原因,仅展示原文概要,查看原文内容请购买。

电气工程及其自动化专业毕业论文

电气工程及其自动化专业毕业论文

电气工程及其自动化专业毕业论文I 电力载波通信抄表集中器硬件设计摘要随着我国电力事业的迅速发展,传统的用电抄收管理方式己经不能满足市场需求。

本文在大量收集查阅国内外有关远程抄表系统资料、深入用户及用电管理部门广泛调研的基础上,提出了一种采用低压电力线载波通信技术的远程自动抄表系统。

该系统具有三层网络结构,即上位机管理系统、集中器和载波电表。

重点分析研究了集中器及其与各组成部分的通信。

由于我国低压电力线上存在的高削减、高噪声、高变形,必须采用特殊的通信技术。

本文首先分析了高频信号在电力线中的传输特性;重点讨论了扩频通信技术在电力线载波通信中的应用;深入研究了以扩频调制解调技术通信技术为基础的、高性能的电力线载波专用MODEM芯片SSC P300的内部工作原理。

在此基础上,采用SSC P300实现了远程抄表系统中集中器与终端载波电表之间可靠的数据传输。

集中器是连接上位机与终端载波电表之间的枢纽,起着上传下达的作用。

根据中华人民共和国电力行业标准规定的集中器的主要功能及性能指标要求,本文重点研究设计了集中器的硬件系统。

其中硬件系统主要包括主控制器、外部扩展数据存储器、时钟模块、看门狗模块、上位机通信接口电路以及电力线载波通信电路及其外围电路等。

关键词:电力线载波,扩频通信技术,集中器,抄表系统Hardware Design of Power Line CommunicationMeter Reading ConcentratorABSTRACTWith the rapid development of power undertaking of our country, the traditional ways of meter reading can not satisfy the demand of market any more. Based on the vast collecting and consulting of the concerned information of the remote meter reading system of the home and abroad and going deep into the consumers and power consumption administrative departments to investigate and research widely, a remote meter reading system adopting carrier communication technology of the low-voltage power line communication (PLC) had been proposed in this paper. It had network structure of three layers,i.e. the computer administrative system,concentrator and carrier meter. And the functions and characteristics of the whole system together with its every component had been analyzed. Because high attenuation,high noise and high distortion exist in the low-voltage power lines of our country ,special communication technology must be adopted.First of all, the transmission characteristic when high-frequency signal was transmitted through power lines was analyzed. Secondly, the application of spread spectrum communication technology to carrier communication of the power line was emphatically discussed. Thirdly,the interior principle of the special MODEM IC SSC P300 adopting Spread-spectrum modem communication technology was deeply studied. Based on this,SSC P300 was selected to the reliable data transmission between the concentrator of the long-distance meter reading system and the terminal signal carrier ammeter. Being the heart of the automatic meter reading system,the concentrator connected the computer with the terminal carrier meter. The hardware system of the concentrator was emphatically designed according to the main functions and the demands for performance targets of the concentrator stated in the power trade standard of PRC. It was mainly composed of MCU external expanded RAM,clock module,watchdog module,the computer communication interface circuit and the PLC communication circuit together with its peripheral circuits·KEYWORDS:carrier power line, spread spectrum communication technology, concentrator, meter reading system目录摘要 (I)ABSTRACT (II)1 绪论 (1)1.1电力线载波通信的意义及发展状况 (1)1.2低压电力线通信的特点 (1)1.3国内外研究现状和动态 (2)1.4设计电力载波抄表集中器的目的和意义 (2)1.5课题的可行性分析 (3)1.6本文的主要任务 (3)2 电力线载波通信技术 (4)2.1电力线载波通信中信号传输特性分析[8] (4)2.2常用的低压电力线载波通信技术[13] (5)2.3扩频通信技术 (6)2.3.1扩频通信的工作原理 (6)2.3.2扩频通信的特点[4] (6)2.4电力线载波通信的实现 (7)2.4.1国外的电力线载波专用Modem芯片 (7)3 电力载波抄表系统总体设计 (9)3.1自动抄表系统的组成 (9)4 电力载波抄表集中器的硬件设计 (11)4.1电力线载波远程抄表系统集中器的硬件设计 (11)4.1.1集中器的功能及技术指标[8] (11)4.1.2集中器的结构框图 (11)4.2集中器主控器的设计 (12)4.2.1 主控器的作用[11] (12)4.2.2 主控器的选型[11] (12)4.2.3 单片机W77E58的简单介绍 (13)4.3数据存储器的扩展 (15)4.3.1数据存储器RAM的选择 (15)4.3.2硬件电路设计 (16)4.3.3 存储器的掉电保护 (17)4.4时钟模块 (18)4.4.1设计思想 (18)IV4.4.2 时钟模块的选择[15] (18)4.4.3 时钟模块与单片机的连接[14] (19)4.5电力线载波通信电路设计 (19)4.5.1载波通信芯片SSCP300的发送与接收原理 (20)4.5.2单片机与SSCP300通信的控制工作过程 (23)4.6主控器与MODEM通信接口 (24)4.6.1 MODEM简介 (25)4.6.2 主控器与MODEM通信接口电路 (26)4.7电源电路 (27)4.8本章小结 (28)5 电力线载波抄表系统集中器软件的设计 (29)5.1通信协议的制定 (29)5.2集中器软件设计 (29)5.2.1主程序设计 (30)5.2.2 集中器向上位机的数据传输 (31)5.2.3单片机与扩频芯片SSCP300的数据传输 (32)5.3本章小结 (34)6 结论 (35)6.1总结 (35)6.2结束语 (35)致谢 (36)参考文献 (37)附录 (38)电力载波通信抄表集中器硬件设计 11 绪论1.1电力线载波通信的意义及发展状况当今世界,作为输送能源的电力线是一个近乎天然、入户率绝对第一的物理网络。

电路设计课题研究论文(五篇):脉冲数显与电压指示电路设计分析、高速数字电路设计技术应用分析…

电路设计课题研究论文(五篇):脉冲数显与电压指示电路设计分析、高速数字电路设计技术应用分析…

电路设计课题研究论文(五篇)内容提要:1、脉冲数显与电压指示电路设计分析2、高速数字电路设计技术应用分析3、FPGA下的汽车尾灯控制电路设计4、谈数字逻辑电路课程教学改革5、集成电路领域产业投资若干思考全文总字数:18310 字篇一:脉冲数显与电压指示电路设计分析脉冲数显与电压指示电路设计分析摘要:目前,对脉冲信号的计数主要采用计数器。

文章设计的脉冲数显与电压指示电路包括磁控电路、RS触发器、同步加法计数器、译码驱动器、数码显示电路、权电阻数/模转换电路和电源电路等部分。

当磁钢依次靠近干簧管时,磁控电路产生的一个时间上有先后的负脉冲,被依次送至RS触发器的置“0”端和置“1”端,IC2计数器的脉冲输入端接收RS触发器输出的负向矩形脉冲,当脉冲上升沿到来时,计数器加1,由计数器输出的四位二进制数码,同时送给IC3和权电阻数/模转换电路。

前者经过译码、驱动数码管显示一位十进制数,后者经过IC4-2反相后输出一个与计数结果大小成正比的模拟电压。

随着计数增加1,输出电压相应增加0.1V,电压变化范围为0~1.5V。

关键词:脉冲计数;数码显示;电压指示电路引言脉冲信号应用广泛,如数字脉搏测试仪[1]、压电式种子计数系统[2]、基于MCU+CPLD的新型光栅数显示系统[3]。

对脉冲信号的测量,主要采用计数器,如基于STC89S52的低成本可编程计数器[4]、基于STC89C51单片机的自动计数器[5]、用于脉冲信号测量的数显表[6]、电表脉冲数传仪[7]等。

由磁控电路、RS触发器、计数器、译码驱动器、数码显示电路、权电阻数/模转换电路构成的脉冲数显与电压指示电路,采用的芯片主要为74HC00、74HC161、MC4512B、LM324等。

计数器输送信号给运算放大器及权电阻数/模转换电路,通过调节对应的电阻值就能使电流与该数码的权值成正比,运算放大器对电流进行求和运算,之后经反相器输出一个与计数数值成正比的模拟电压[8]。

基于PL3200的自动抄表系统采集器的设计

基于PL3200的自动抄表系统采集器的设计

基于PL3200的自动抄表系统采集器的设计随着电力市场的不断扩大,当前大量存在的人工抄表这种费时费劲效率低下的方式已远不能满足现代化管理的需要。

为了解决此问题,提高用电管理的水平, 应采纳自动抄表系统,不但可以节省劳动力、提高工作效率,而且可以避开人工抄表存在的误抄及漏抄,避开了各种人为因素的电量、电费损失。

笔者讨论的电力线扩频载波自动抄表系统主要由电能表、数据采集器、集中器、主控站和通信信道组成,系统框图1。

本文主要描述采集器设计。

图1 自动抄表系统框图采集器是自动抄表系统安装在现场的低端设备,其作用是将多台电能表衔接起来,对用户电能表的脉冲举行数据采集处理,接收来自集中器发来的各种操作指令,向集中器回送电能表数据,对违章、欠费用户实施警告和控制。

采集器主要由中心处理单元、数据采集存储单元、载波调制解调单元组成。

本设计是基于51兼容芯片PL3200的,对4路电能表的脉冲举行实时采集、计算,变成各路电表的用电量数据举行保存。

通过RS485串行通讯口可利用外设对系统初始化设置和数据抄录。

初始化设置包括系统编号、电表常数和表底数设置,系统依据这些参数举行电量转换。

系统内配有电源监视器和,保证系统牢靠运行。

同时,还具备或其他方式的通信功能,以便在采集器与外界联系中断时,采纳半自动的方式举行抄表。

PL3200芯片是北京福星晓程公司开发的多功能智能型电能计量芯片。

PL3200是内嵌了805 1命令的高速微处理器芯片,其软件易于开发,具有8/16位双模式ALU,能够8倍速于标准805 1处理器,运行速度快,数据处理能力强。

该芯片还具有两个全双工UART,一个可配置为38kHz的红外通信模式,另一个可配置为RS485通信模式,提供了多种便利的数据传输方式。

第1页共5页。

基于FPGA的脉冲信号数据采集卡的设计与实现的开题报告

基于FPGA的脉冲信号数据采集卡的设计与实现的开题报告

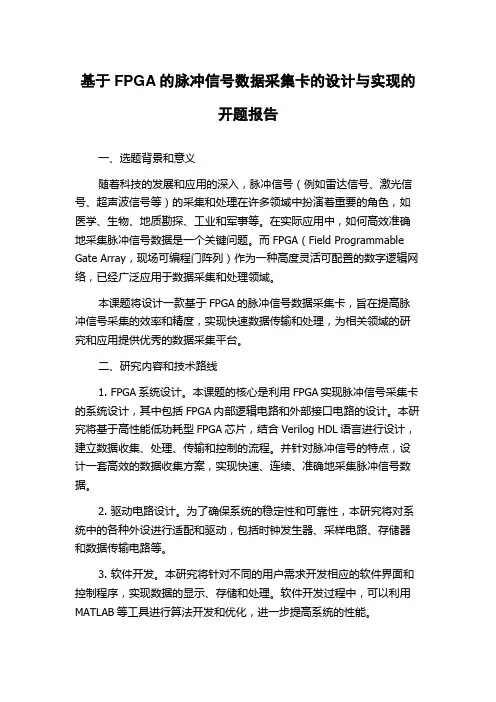

基于FPGA的脉冲信号数据采集卡的设计与实现的开题报告一、选题背景和意义随着科技的发展和应用的深入,脉冲信号(例如雷达信号、激光信号、超声波信号等)的采集和处理在许多领域中扮演着重要的角色,如医学、生物、地质勘探、工业和军事等。
