电表数据采集器
华为数据采集器使用说明
华为数据采集器使用说明1、简介数据采集器由主处理器、存储器、实时时钟、上下行通信单元、电压采集系统等组成。
主处理器通过下行通信单元(485总线、微功率无线或载波通信)抄读电表数据,并生成相应事件记录,其结果保存在存储器中。
并可通过上行通信单元(无线公网GPRS等)向主站提供数据、记录。
2、具体功能点介绍2.1、数据采集与处理集中器存储电能表数量不少于32只,能分类存储电能表历史日、月、整点曲线以及告警等数据,所有电能数据存储时带有时标。
集中器支持选定某些用户为重点用户,按照采集间隔1小时生成曲线数据,可保存10个重点用户10天的24个整点电能数据。
实时采集主站通过集中器采集指定电能表的相应数据项。
定时自动采集集中器自动采集电能表的数据和事件记录。
自动补抄集中器如在规定时间内未抄读到电能表的数据,有自动补抄功能。
2.2、数据传输集中器与主站采用无线公网进行数据传输集中器与电能表可采用485总线方式进行数据传输,根据需要,也可采用内置的微功率无线通信模块或载波通信模块与电能表进行数据传输。
按设定的抄表间隔抄收和存储电能表数据。
集中器支持中继转发功能,完成主站与电能表之间直接通信。
传输方式无线485微功率无线通信载波通信模块2.3、参数设置和查询功能功能内容主站可以设置和查询集中器地址、集中器配置参数、通信参数等,电能表参数功能主站对时集中器支持主站对集中器对时主站查询集中器中存储的电能表参数功能2.4、告警功能集中器具备计量设备运行告警包括:对象告警内容电能表运行监测电能表继电器变位电能表电能表拉合闸控制失败电能表抄表失败电能表电能表时钟异常电能表时段电能表费率集中器掉电/上电监测等其它告警集中器主动向主站发送告警信息,并保存最近400条告警记录2.5、本地功能集中器有本地状态指示。
集中器有本地维护接口,可通过USB接口设置集中器参数,进行软件升级。
集中器具有远红外通讯接口,通过该通讯接口实现本地对集中器数据读取和参数设置。
智能电网中智能电表与数据采集的技术指南

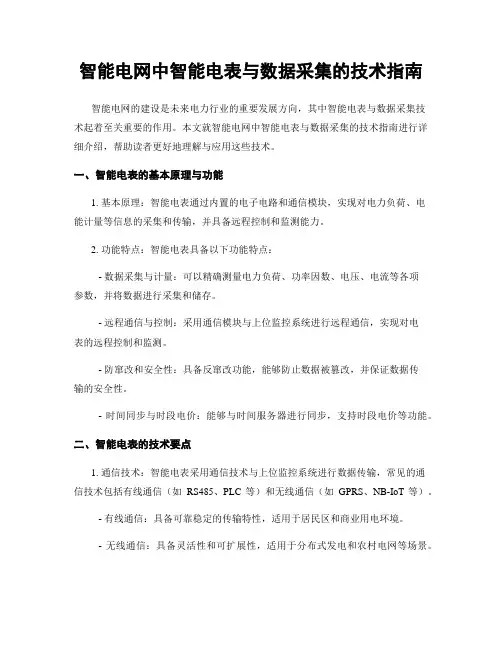

智能电网中智能电表与数据采集的技术指南智能电网的建设是未来电力行业的重要发展方向,其中智能电表与数据采集技术起着至关重要的作用。
本文就智能电网中智能电表与数据采集的技术指南进行详细介绍,帮助读者更好地理解与应用这些技术。
一、智能电表的基本原理与功能1. 基本原理:智能电表通过内置的电子电路和通信模块,实现对电力负荷、电能计量等信息的采集和传输,并具备远程控制和监测能力。
2. 功能特点:智能电表具备以下功能特点:- 数据采集与计量:可以精确测量电力负荷、功率因数、电压、电流等各项参数,并将数据进行采集和储存。
- 远程通信与控制:采用通信模块与上位监控系统进行远程通信,实现对电表的远程控制和监测。
- 防窜改和安全性:具备反窜改功能,能够防止数据被篡改,并保证数据传输的安全性。
- 时间同步与时段电价:能够与时间服务器进行同步,支持时段电价等功能。
二、智能电表的技术要点1. 通信技术:智能电表采用通信技术与上位监控系统进行数据传输,常见的通信技术包括有线通信(如RS485、PLC等)和无线通信(如GPRS、NB-IoT等)。
- 有线通信:具备可靠稳定的传输特性,适用于居民区和商业用电环境。
- 无线通信:具备灵活性和可扩展性,适用于分布式发电和农村电网等场景。
2. 数据采集与处理:智能电表需要对电能参数进行实时采集和处理,并将采集的数据进行存储和传输。
- 采集方式:采用模拟量传感器或特定芯片对电能参数进行采集,并通过AD转换器将模拟信号转换为数字信号。
- 数据处理:对采集的数据进行处理,包括计量、校验、数据压缩和编码等。
3. 安全防护与隐私保护:智能电表需要具备防窜改和数据隐私保护的功能。
- 防窜改技术:通过硬件和软件的双重保护,确保电表数据的完整性和安全性。
- 隐私保护:加强对个人用户数据的保护,严格控制数据访问权限,避免数据泄露和滥用。
三、智能电表数据采集系统的设计1. 系统整体架构:智能电表数据采集系统主要包括前端采集设备、通信网络、中心数据处理平台以及上位监控系统。
数据采集器采集各种设备和仪表的配置说明
DED-BA-E7101数据采集器设备和仪表配置说明(内部使用,未完待续)重庆德易安科技发展有限公司Chongqing EHS Technology Development Co.,Ltd.目录界面概述61.沈阳航发热能表81.1.航发超声波表配置81.2.航发机械表配置102.德易安温控器133.江阴众和电表(645-2007)154.埃美柯水表165.TTD温度传感器186.深圳北电电表(645-1997)197.长沙索拓温控器218.宁波甬港热能表229.宁波冷水表249.1.M-BUS接口249.2.RS485接口2510.重庆伟岸热量表2611.合肥艾通单相电表2912.山东力创三相电表(DTSD106)3013.上海德易特热能表3213.1.德易特超声波表配置3213.2.连利水表3414.PZ系列直流电参量检测仪表3514.1 采集端口配置:3514.2 配置温控器地址:3514.3 采集数据配置:3614.4 采集数据显示:3615.柏诚(SX96)3715.1.采集端口配置3715.2.配置表地址:3715.3.采集数据配置:3715.4.采集数据显示:3816.山东力创DDSD-113-Ⅱ单相电子式电能表4116.1.采集端口配置:4116.2.配置温控器地址:4116.3.采集数据配置:4116.4.采集数据显示:4116.5.解读:4217.浙江立新DDS238-4单相电子式电能表4217.1.采集端口配置:4217.2.配置温控器地址:4217.3.采集数据配置:4217.4.采集数据显示:4317.5.解读:4318.浙江立新DDS238-7三相电子式电能表4318.1.采集端口配置:4318.2.配置温控器地址:4318.3.采集数据配置:4418.4.采集数据显示:4418.5.解读:4419.深圳北电电表三相四线电子式有功电能表(645-1997)4419.1.采集端口配置:4419.2.配置表地址:4419.3.采集数据配置:4519.4.采集数据显示:4520.浙江立新DTS238-7 ZN/S型三相四线电子式电能表ModBus4620.1.采集端口配置:4620.2.配置表地址:4620.3.采集数据配置:4620.4.采集数据显示:5020.5.解读:5021.21.德易安温湿度传感器5021.1.采集端口配置:5121.2.配置表地址:5121.3.采集数据配置:5121.4.解读:5122.浙江立新DTS238-7 ZN/S型三相四线电子式电能表T645-20075122.1.采集端口配置:5122.2.配置表地址:5222.3.采集数据配置:5222.4.采集数据显示:5622.5.解读:5623.华控信业室外温湿度传感器5623.1.采集端口配置:5623.2.配置表地址:5723.3.采集数据配置:5723.4.采集数据显示:5823.5.解读:5824.光照度传感器5824.1.采集端口配置:5824.2.配置表地址:5824.3.采集数据配置:5924.4.采集数据显示:5924.5.解读:6025.中力格林配置方法6025.1.采集端口配置:6025.2.配置表地址:6025.3.采集数据配置:6125.4.采集数据显示:6125.5.解读:6126.浙江立新DTS238型三相四线有功电能表(645-1997)6126.1.采集端口配置:6226.2.配置表地址:6226.3.采集数据配置:6226.4.采集数据显示:6327.深圳北电单相电子式电能表(645-2007)6327.1.采集端口配置:6327.2.配置表地址:6327.3.采集数据配置:6327.4.采集数据显示:6427.5.解读:6428.F2000TSM-VOC系列变送器6428.1.采集端口配置:6428.2.配置表地址:6428.3.采集数据配置:6528.4.采集数据显示:6528.5.解读:6529.EDA9033F三相电参数6529.1.采集端口配置:6529.2.配置表地址:6629.3.采集数据配置:6629.4.采集数据显示:6629.5.解读:6630.RS485压力变送器6730.1.采集端口配置:6730.2.配置表地址:6730.3.采集数据配置:6730.4.采集数据显示:6730.5.解读:6731.EX8-214 三相电子式电能表(力创97—645协议)6831.1.采集端口配置:6831.2.配置表地址:6831.3.采集数据配置:6831.4.采集数据显示:6831.5.解读:6832.EX8-214 三相电子式电能表(力创07—645协议)6932.1.采集端口配置:6932.2.配置表地址:6932.3.采集数据配置:6932.4.采集数据显示:6932.5.解读:6933.EX8 +三相电子式电能表(力创ModBus通信协议)7033.1.采集端口配置:7033.2.配置表地址:7033.3.采集数据配置:7033.4.采集数据显示:7033.5.解读:7034.山东DDSD—113型电能表(力创97—645协议)7134.1.采集端口配置:7134.2.配置表地址:7134.3.采集数据配置:7134.4.采集数据显示:7134.5.解读:7135.建恒热能表7135.1.采集器端口配置(功能码:3 命令码:8080)(采集器程序2.84a)7235.2.配置表地址7236.上海安特瑞三相四线表7236.1.采集器端口配置7236.2.一次侧有功电能7236.3.相电压7336.4.频率7337.江阴华诺HN530E三相四线有功电能表7437.1.(测试时烧写的程序是das_multi_FMGS_v2.82a01_20150924.hex)7438.照明模块7538.1.采集器端口的配置7538.2.配置表地址7638.3.采集数据配置7638.4.采集数据显示7639.机电模块7639.1.采集端口配置7739.2.配置表地址7739.3.采集数据配置7739.4.采集数据显示7740.华邦三相四线电子式有功电能表(97-645)7840.1.采集器端口配置7840.2.配置表地址7840.3.采集器数据显示7841.大连道盛热量表7941.1.端口配置7941.2.通道配置7942.威胜电表DTSY341电子式预付费614-20077942.1.端口配置7942.2.配置表地址7942.3.数据格式8043.上海广合DDS850Y-BK 电子式预付费8043.1.端口配置8043.2.地址配置8043.3.数据格式8143.4.串口修改地址8144.常州驰高电表CG194E-9S4/9S7/9S9/9S9A8144.1.端口配置8144.2.地址配置8144.3.数据格式8145.8245.1.端口配置8245.2.地址配置8246.数据格式82界面概述A: 根据采集器下连接的设备选择相应的协议和参数,选择好后单击“下载采集器端口配置”都配好需要保存配置时,单击上方的“保存配置”。
电表远程抄表原理

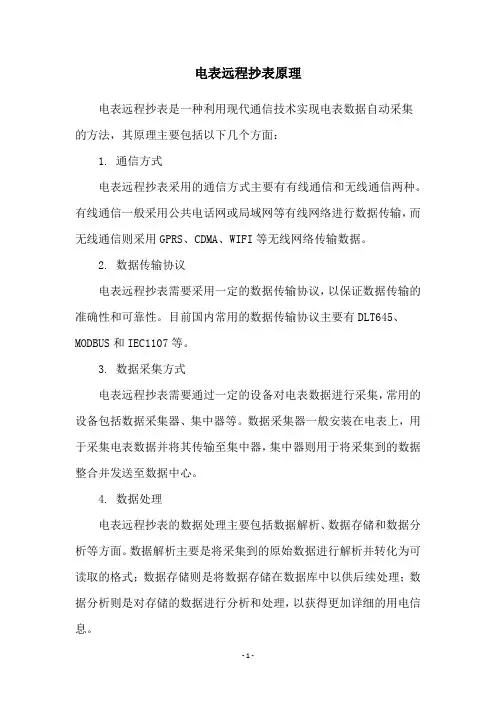

电表远程抄表原理
电表远程抄表是一种利用现代通信技术实现电表数据自动采集
的方法,其原理主要包括以下几个方面:
1. 通信方式
电表远程抄表采用的通信方式主要有有线通信和无线通信两种。
有线通信一般采用公共电话网或局域网等有线网络进行数据传输,而无线通信则采用GPRS、CDMA、WIFI等无线网络传输数据。
2. 数据传输协议
电表远程抄表需要采用一定的数据传输协议,以保证数据传输的准确性和可靠性。
目前国内常用的数据传输协议主要有DLT645、MODBUS和IEC1107等。
3. 数据采集方式
电表远程抄表需要通过一定的设备对电表数据进行采集,常用的设备包括数据采集器、集中器等。
数据采集器一般安装在电表上,用于采集电表数据并将其传输至集中器,集中器则用于将采集到的数据整合并发送至数据中心。
4. 数据处理
电表远程抄表的数据处理主要包括数据解析、数据存储和数据分析等方面。
数据解析主要是将采集到的原始数据进行解析并转化为可读取的格式;数据存储则是将数据存储在数据库中以供后续处理;数据分析则是对存储的数据进行分析和处理,以获得更加详细的用电信息。
总之,电表远程抄表原理主要包括通信方式、数据传输协议、数据采集方式和数据处理等方面,通过这些技术手段可以实现对电表数据的自动采集和远程监控,提高了用电数据的管理效率和精度。
DCJL13-hl02微功率采集器II型说明书

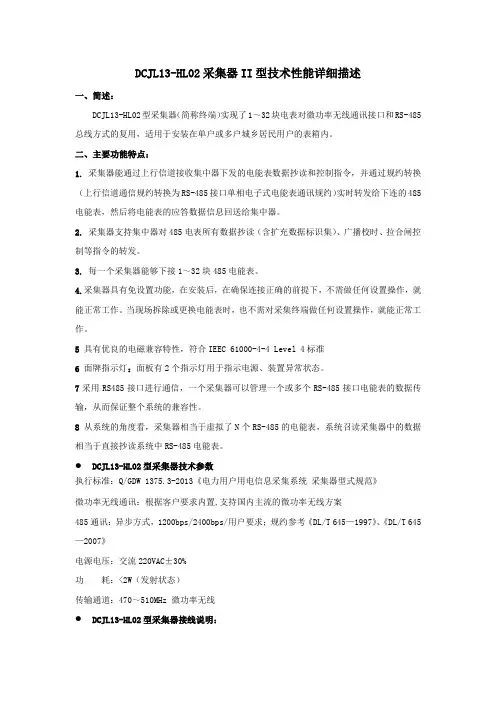

DCJL13-HL02采集器II型技术性能详细描述一、简述:DCJL13-HL02型采集器(简称终端)实现了1~32块电表对微功率无线通讯接口和RS-485总线方式的复用,适用于安装在单户或多户城乡居民用户的表箱内。
二、主要功能特点:1. 采集器能通过上行信道接收集中器下发的电能表数据抄读和控制指令,并通过规约转换(上行信道通信规约转换为RS-485接口单相电子式电能表通讯规约)实时转发给下连的485电能表,然后将电能表的应答数据信息回送给集中器。
2. 采集器支持集中器对485电表所有数据抄读(含扩充数据标识集)、广播校时、拉合闸控制等指令的转发。
3. 每一个采集器能够下接1~32块485电能表。
4.采集器具有免设置功能,在安装后,在确保连接正确的前提下,不需做任何设置操作,就能正常工作。
当现场拆除或更换电能表时,也不需对采集终端做任何设置操作,就能正常工作。
5具有优良的电磁兼容特性,符合IEEC 61000-4-4 Level 4标准6 面牌指示灯:面板有2个指示灯用于指示电源、装置异常状态。
7采用RS485接口进行通信,一个采集器可以管理一个或多个RS-485接口电能表的数据传输,从而保证整个系统的兼容性。
8从系统的角度看,采集器相当于虚拟了N个RS-485的电能表,系统召读采集器中的数据相当于直接抄读系统中RS-485电能表。
●DCJL13-HL02型采集器技术参数执行标准:Q/GDW 1375.3-2013《电力用户用电信息采集系统采集器型式规范》微功率无线通讯:根据客户要求内置,支持国内主流的微功率无线方案485通讯:异步方式,1200bps/2400bps/用户要求;规约参考《DL/T 645—1997》、《DL/T 645 —2007》电源电压:交流220VAC±30%功耗:<2W(发射状态)传输通道:470~510MHz 微功率无线●DCJL13-HL02型采集器接线说明:采集器采用软连接,输出红、黑、黄、绿四根线4.1、红线接火线、黑线接零线。

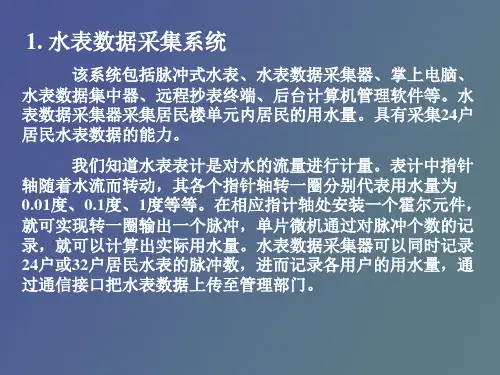

电表数据采集系统
图10–1 水表数据集中抄录系统示意图
图10–2 水表数据采集器原理框图
图10- 3 水表数据采集器主程序流程图
图10-4 集中器存储器扩展
图10-5 集中器串行通信及串行总线
供电管理中心 城域网信道
集中器
集中器 ……
集中器
局域网信道
采集终端 …… 采集终端
脉冲信号
脉冲电能表 …… 全电子电能表
水表数据采集器主程序流程框图示于图10-3。 在小区物业管理部门安装计民水表计量数据进行统计,打印,以便 进行水费的收缴管理。还可进一步通过公用电话网或无线短消 息平台向自来水公司发送用户用水数据信息。
水表数据集中器的存储器扩展原理见图10–4所示。单片 微机采用台湾华帮公司的78E58单片微机,其内部包含32K Flash 存储器,与80C52兼容,但增加了一个特别的可位寻址的4位I/O 口(端口4) 和两个外部中断。因数据量比较大,故扩展了128KB 的数据存储器628128。由于628128具有17根地址线,所以除了采 用78E58的16根地址线A0~A15与628128相连,另外应用P1口的一 根I/O口线P1.0与628128的A16相连,作为“体选” ,当P1.0=0 时,寻扯628128中的64K数据存储器,当P1.0=1时,寻址628128 的另一半64K数据存储器。
2.电表数据采集系统
本系统分为三级结构,见图10-6。
(1)采集终端:对多达20户居民电表的用电量进行采集,实 现单元集抄系统功能;
(2) 台区集中器:通过电力线载波方式,将多达2000户居民 用户电表数据集中传送到小区配电房的集中器上实现台区集抄系 统功能;
(3) 局端工作站: 通过掌上机或电话通讯终端或GSM网把电 表数据上传到电力局的上端计算机,实现集抄系统功能。
电表数据采集器使用说明书
目录一、概述 (1)二、结构 (2)三、工作原理 (3)四、主要技术指标 (6)五、系统特点 (9)六、使用方法 (10)七、使用注意事项及常见故障维修 (19)八、装箱清单 (20)1.概述CGL044-1c电表数据采集器适用于大、中、小用户计量点电能量数据的自动采集和处理。
不仅可以接收测量表计的脉冲输出,也可直接接收电能表的串行编码输出,并可实现当地的数据处理以及向计费主站传递电能量信息等功能。
CGL044-1c 电表数据采集器采用液晶显示、轻触式按键,可实现当地查询和设置。
电表数据采集系统结构示意图,如图1所示。
图1电表数据采集系统结构示意图电表数据采集器结构CGL044-1c电表数据采集器是由多处理器组成的电能量处理终端,依据功能可将其划分为脉冲量采集和电能量前期处理模块、电能量后期处理及整机管理模块、通讯处理模块、电源模块。
所有模块均被固定于类似电表的箱体内,箱体可直接壁挂式安装于配电屏上。
箱体正面带有液晶显示器、按键、运行指示灯。
输入、输出接口位于箱体下部,便于接线,整个设计安全可靠,操作简单方便。
外观结构如图2所示。
外型尺寸:260×175×95 mm31.液晶显示器2.按键3.红外接口图2:CGL044-1c外型3.工作原理工作原理参见CGL044-1c原理框图(图3)。
CGL044-1c数据采集器的脉冲量采集和电能量前期处理模块可接受脉冲输入、485接口输入及开关量输入。
微处理器对采集到的电能量数据作前期处理,存储器采用非易失性的存储器件,可保证数据十年不丢失。
CGL044-1c电表数据采集器的电能量后期处理及整机管理模块提供了两路串行数据通讯接口,(1)一个为RS232C接口,用于与通讯处理模块通讯;(2)RS485口用于外接电子式电能表RS485总线和扩展脉冲采集的脉冲量采集和电能量前期处理模块,外接RS485总线设备最大32个。
CGL044-1c电表数据采集器的电能量后期处理及整机管理模块可依据脉冲量采集和电能量前期处理模块传送来的数据,形成二次数据,存储于SRAM中,存储器采用低功耗设计,掉电后数据保持,保证掉电后SRAM中的数据可保持10天不丢失。
智能电表数据采集系统设计与实现
智能电表数据采集系统设计与实现智能电表数据采集系统是一种基于现代信息技术的电能计量设备,它能够采集电力系统中的各种数据,包括电能、电压、电流、功率等,并将这些数据传输到云端,帮助用户实时监控和管理电力系统,提高用电效率,降低能源消耗,达到节能环保的目的。
本文将介绍智能电表数据采集系统的设计和实现过程。
首先,系统主要由两部分组成,一部分是智能电表,另一部分是数据采集模块。
智能电表负责实时采集电力系统中的各种数据,包括电能、电压、电流、功率等,然后将这些数据传输到数据采集模块中进行处理和分析。
数据采集模块可以通过各种通信方式,包括有线通信和无线通信等,将采集到的数据传输到云端,供用户进行查询和分析。
接下来,我们具体介绍系统的设计和实现过程。
首先,智能电表的设计需要考虑采集的数据类型和精度等因素,这将决定电表的硬件配置和软件编程。
硬件配置主要包括电表芯片、传感器、功率分析器、存储器等。
软件设计主要包括电表编程、通信协议、数据处理和分析等。
在硬件配置和软件设计方面,需要根据具体需求进行精细化设计和编程,确保采集的数据能够准确、稳定地传输到数据采集模块中。
其次,数据采集模块的设计需要考虑通信协议、数据解析、存储和传输等因素。
数据采集模块可以通过有线通信方式,包括串口通信和以太网通信等,将采集到的数据传输到云端。
同时,也可以通过无线通信方式,比如GPRS、NB-IoT等,将数据传输到基站或云端。
在数据的解析、存储和传输等方面,也需要根据需求进行精细化设计和编程,确保数据的安全、稳定和高效传输。
最后,为了实现智能电表数据采集系统的高效运行和长期可持续发展,需要考虑一系列的因素,包括系统的维护和升级、采集数据的完整性和可靠性、用户数据的保密和安全等。
这些因素都将对系统的性能和效果产生重要影响,需要高度重视和精心考虑。
综上所述,智能电表数据采集系统是一种基于现代信息技术的电能计量设备,它能够采集电力系统中的各种数据,并将这些数据传输到云端,帮助用户实时监控和管理电力系统,达到节能环保的目的。
电量采集装置EDAD2001-C(arm)用户使用说明书(V3.3)
EDAD 2001-C电能数据综合采集器用户使用说明书(V3.3版)北京煜邦电力技术有限公司117目录1、概述 (1)2、主要功能 (1)2.1 数据采集 (1)2.2 数据存储 (1)2.3 数据处理 (2)2.4 与主站通讯 (2)2.5 本地功能 (2)2.6 远程功能 (2)2.7 事件记录 (3)2.8 报警功能 (3)2.9 其它功能特点 (3)3、环境技术指标及工作条件 (3)4、仪器工作原理 (4)5、仪器结构 (5)5.1 仪器结构简介 (5)5.2 前面板及按键说明 (5)5.3 后面板结构及接线说明 (7)附录1 安装尺寸图 (14)附录2 标配背面布局图 (15)1、概述EDAD2001-C电能数据综合采集装置适用于大型发输电关口电能计费系统的电能数据采集,它设计先进、兼容性好、可靠性高、功能齐全、容量大,能够采集、处理、存贮、远传电能表输出的电能相关信息,同时还能记录和电能量相关的各种事件。
EDAD2001-C配备800×480TFT彩色液晶显示屏和全功能键盘,全中文菜单界面显示,可显示各种测量值和设置各种参数,通过键盘能灵活方便的进行参数设置、查询、统计等操作。
操作时,系统提供相应的提示,使得各种操作都非常直观,简便易行。
2、主要功能2.1 数据采集★基本功能如下:采集器可容纳最多测点数标准配置为256个(可扩展至512个);RS485表标准配置可接入8×32路(可扩展至24×32路);脉冲输入可接入16路电能量(可扩展至32路)。
★与电能表连接方式:能通过RS485/422、RS232、CS或脉冲等方式与电能表相连。
★电能表通讯规约:根据用户电能表要求选用,能同时接入多种通讯规约的电能表,主要包括爱拓利的SL7000表、兰吉尔表(Q型、U型、D型、B型)、MAXsys2510表、Schlumberger 的Quantum表、EIG公司的Nexus表、ABB的Alpha表、ION表、EDMI表、ISKRA表、湖南威胜公司的电能表以及其它采用DL/T645规约的电能表。
DED-BA-E7101数据采集器安装使用说明书v2.03,201204
5.2 接线说明
5.2.1 接线端子说明
数据据采集器对外接线端子共分五类:电源端子、M-BUS 端子、LonWorks 网络线端子、 485 端子、TCP/IP 端子。
重庆德易安科技发展有限公司
DED-BA-E7101 数据采集器安装使用说明书
名称 极性 符号
二、特点
1. 总线支持丰富:支持 2 路 RS485,1 路 M-Bus,1 路 LonWorks(选配),LAN 网络接口。 2. 支持 DL/T645-1997、CJ/T188-2004、GB/T19582-2008 规约; 3. 配置维护方便:可以使用 LAN 接口进行本地或远程配置。
三、技术特性
重庆德易安科技发展有限公司
DED-BA-E7101 数据采集器安装使用说明书
四、结构特征与工作原理
4.1 结构特征 DED-BA-E7101 数据采集结器其外观示意图如图 1 所示。
图 1 外观示意图
说明:
指示灯:
SERV LON 维护灯(绿色):正常监控下不亮,点名时闪亮。
DED-BA-E7101 数据采集器
安装使用说明书(Ver2.03,2012. 4)
重庆德易安科技发展有限公司
Chongqing EHS Technology Development Co.,Ltd.
DED-BA-E7101 数据采集器安装使用说明书
目录
一、概述.............................................................. 2 二、特点.............................................................. 2 三、技术特性.......................................................... 2 四、结构特征与工作原理 ................................................ 3 五、安装与接线........................................................ 3 六、采集器使用与调试 .................................................. 4 七、故障分析与排除................................................... 10
基于CortexM3的电能表数据采集终端的设计
福建电脑2012年第11期基于Cortex-M3的电能表数据采集终端的设计刘诗笺(闽江学院计算机系福建福州350108)【摘要】:本文介绍了一种简单易行的电能表数据采集终端的设计方案,重点介绍了系统的硬件组成以及各部分功能。
【关键词】:采集器;Cortex-M3处理器;远程控制1、引言电能表数据采集终端是一种远程抄表管理和现场数据采集的设备,它能将电能表内部的数据采集出来,然后送到远程的主站。
我们国家目前正在进行智能电网建设,智能电能表已经开始安装并投入使用,智能电能表具有远程控制功能,可以通过远程控制来抄读电表数据和拉合闸以及充值缴费等,然而智能电能表本身只具有RS485、载波和红外接口,这几种接口都无法实现远程控制,所以需要添加数据采集终端来完成此功能,一个数据采集终端可以通过RS485或者载波接口管理多个电能表,把采集到的数据通过GPRS、光纤等远程接口发送出去。
2、系统硬件组成本方案采用德州仪器公司的Cortex-M3处理器LM3S9b92,该系列微控制器为成本敏感的嵌入式应用方案带来了高性能的32位运算能力。
LM3S9b92具有下列特性:ARM Cortex-M3内核,80MHz主频,100DMIPS性能,嵌套向量中断控制器,256k的flash存储器,96k的SRAM存储器,3个串行口,一个USB接口,一个以太网接口,8个PWM,由于处理器功能强大,所以只需要简单的增加一些外围电路,就可以完成设计,硬件原理框图如下:从上图中可以看出,本系统的硬件设计非常简洁,其中主要是一些接口、存储器和时钟,下面分别介绍各部分功能。
1)USB接口LM3S9B92的USB模块符合USB-IF认证标准,支持USB2.0全速模式(12Mbps)和低速模式(1.5Mbps)。
有四种传输类型:控制传输、中断传输、批量传输和等时传输,支持USB主机/设备/ OTG功能。
USB控制器遵循OTG标准的会话请求协议(SRP)和主机协商协议(HNP)。
电量采集器的工作原理
电量采集器的工作原理
电量采集器(也称为电能采集器)是一种用于测量和记录电能消耗的设备。
它通常安装在电能仪表或配电箱上,通过连接到电源线路上,实时采集电能数据。
其工作原理如下:
1. 电压测量:电量采集器通过接触或非接触方式测量电源线路上的电压。
一般使用电压互感器或者直接测量电压差来获取电压值。
2. 电流测量:电量采集器通过接触方式测量电源线路上的电流。
一般使用电流互感器或者电流夹子来感应电流的强度,并将其转换为电流值。
3. 功率计算:电量采集器通过将电压值和电流值相乘,计算出实时的功率值。
即功率 = 电压 ×电流。
4. 能量累计:电量采集器将计算得到的功率值进行累加,得到单位时间内的能量消耗。
通常以千瓦时(kWh)为单位。
5. 数据传输:电量采集器可以通过有线或无线方式将采集到的数据传输给数据管理系统或云平台,以便进一步处理和分析。
6. 数据分析:通过对采集到的电能数据进行分析,可以实现对电能消耗的监控、统计和优化,从而实现节能和管理的目的。
总结来说,电量采集器通过测量电压和电流,计算功率,并累
加能量消耗的过程,实现对电能消耗的实时监测和记录。
这些数据可以用于电力系统管理、能耗统计和节能分析等应用。
II型国网采集器
武汉七叶电子国网II型采集器技术说明书概述国网采集器Ⅱ型采用高可用性32位CPU STM32内核硬件平台,符合Q/GDW374.2-2009,DL/T698.35-2010标准。
具有灵活的系统升级能力,支持电力载波、RF无线通讯、RS-485等多种通讯方式。
主要用于各级电力公司、公用事业单位、公共建筑、居民小区等需要进行集中抄表(包括电表、水表、燃气表、热能表等)的场所进行配套使用。
通常作为国网集中器的配套设备使用。
产品介绍Ⅱ型采集器是将电能表的数据根据设置抄读上来,实现32只电能表采集和数据传输。
主要功能数据采集采集器能按集中器设置的采集周期自动采集电能表数据。
数据存储采集器能分类存储数据,形成总及各费率正向有功电能示值等历史日数据,保存重点用户电能表的最近24小时整点总有功电能数据。
参数设置和查询可远程查询或本地设置和查询下列参数:a) 支持广播对时命令,对采集器时钟进行校时。
b) 支持设置和查询采集周期、电能表通信地址、通信协议等参数,并能自动识别和适应不同的通信速率。
c) 能依据集中器下发或本地通信接口设置的表地址,自动生成电能表的表地址索引表。
事件记录采集器能记录参数变更、抄表失败、终端停/上电等事件。
数据传输数据传输功能内容如下:a)可以与集中器进行通信,接收并响应集中器的命令,向集中器传送数据。
b) 中继转发,采集器支持集中器与其它采集器之间的通信中继转发。
c) 通信转换,采集器可转换上、下信道的通信方式和通信协议。
d) 对于有存储功能的采集器,,对重要数据的传输应有安全防护措施。
本地功能具有电源、工作状态、通信状态等指示。
提供本地维护接口,支持手持设备通过红外通信口等本地维护接口设置参数和现场抄读电能量数据。
本地参数设置和现场抄表有权限和密码管理。
终端维护自检自恢复终端有自测试、自诊断功能,发现终端的部件工作异常应有记录。
终端记录每日自恢复次数。
终端初始化终端接收到主站下发的初始化命令后,分别对硬件、参数区、数据区进行初始化,参数区置为缺省值,数据区清零,控制解除。
试论如何提高山区智能电能表数据采集成功率
试论如何提高山区智能电能表数据采集成功率摘要:随着我国科技水平的不断提升,电力行业作为我国重点基础性保障行业,有其鲜明的重要性与作用性。
而电表数据采集对地区供电情况的掌握了解至关重要。
本文通过对提高山区智能电能表数据采集成功率进行分析研究,并提出相应的优化对策,为其电力数据采集工作的进一步开展奠定坚实基础。
关键词:山区地域;智能电能表;数据采集前言:现阶段,我国电表数据采集工作存在诸多问题与弊端。
主要体现在采集信息的稳定性与效率性。
而智能电能表应用正能有效其问题弊端。
结合四川—凉山州地区实际情况,针对性的对其电表数据采集的智能化应用进行分析,阐述了智能电能表应用的必然性与实质性,为地区电力稳定供给与居民信息采集提供相应参考。
一、智能电能表的常见问题及处理方法(一)采集器常见故障与处理随着科学技术的不断革新,山区智能电表数据采集系统日益呈现信息化、数字化与现代化。
现阶段,我国电力供给系统主要由电力传输、电力供给、电力维护、信息管理、数据采集等构建组成。
而其中的数据采集在整体电力系统运行中具有至关重要的影响作用。
目前,我国部分电力机构已经实现了智能电能表的应用与普及工作。
但任何科技成果的实现有其相对的弊端性与问题性,智能电能表在实际应用中也同样出现诸多问题。
采集器是智能电能表重要的核心部分,对数据的采集与传输起到较大的影响作用。
而采集器的故障主要分为协议故障、信号干扰、端口故障三方面。
首先,针对协议故障可以通过与电表厂商进行沟通,对其电表的通讯地址进行确定,对该电表是否支持T645-1997协议进行判定。
如不支持则说明该智能电能表协议方面存在问题。
其次,信号干扰是当下山区智能电能表较为常见的问题之一。
虽然智能电能表具有较强的抗干扰能力,但由于山区高地等特殊地段因素,经常造成通信通道不顺畅,使电力承载波无法发出及接受。
因此,基于这种现状应该从山区“抄表”的稳定性着手,对其各电力线通道线进行疏通。
如在电力线通道畅通的情况下依旧出现此情况,则要对其载波模块进行更换。
国网——集中器和采集器
集中器(国家电网标准)1. 概述1.1引言集中器是集中抄表系统中的关键设备。
能够通过下行信道自动抄收并存储各种具有载波通信功能的智能仪表、采集终端或采集模块以及各类载波通信终端的电量数据,并能采集外部485表数据,其下行信道可以是低压电力线载波及RS-485串行通信通道;同时能通过上行信道与主站或手持设备进行数据交换,其上行信道采用公用通讯网,支持GPRS、CDMA 等通信方式,并且采用模块化设计,可通过更换通信模块直接改变通信方式。
符合Q/GDW 374.2-2009《国网公司用电信息采集系统技术规范第二部分:集中抄表终端技术规范》的全部规定。
1.2 系统原理基于GSM短信息/GPRS的集中抄表系统,以公共的GSM/GPRS移动通信网络为载体,辅助以现场RS485总线、红外线等通讯方式,将居民户等为主要控制管理对象,实现电力用户的综合供用电监测、控制和管理。
本终端主要有五部分组成:电源单元、处理单元、通信单元、交流采样单元、GPRS单元,框图如下图1所示。
2.功能介绍2.1数据采集2.1.1采集数据类型集中器采集各电能表的实时电能示值、日零点冻结电能示值、抄表日零点冻结电能示值。
电能数据保存时应带有时标。
2.1.2采集方式集中器可用下列方式采集电能表的数据:a)实时采集:集中器直接采集指定电能表的相应数据项,或采集采集器存储的各类电能数据、参数和事件数据。
b)定时自动采集:集中器根据主站设置的抄表方案自动采集采集器或电能表的数据。
c)自动补抄:集中器对在规定时间内未抄读到数据的电能表应有自动补抄功能。
补抄失败时,生成事件记录,并向主站报告。
2.1.3状态量采集终端实时采集开关位置状态和其它状态信息,发生变位时应记入内存并在最近一次主站查询时向其发送该变位信号或终端主动上报。
2.1.4交流模拟量采集集中器可按使用要求选配电压、电流等模拟量采集功能,测量电压、电流、功率、功率因数等。
交流模拟量采集要求应符合DL/T 698.34-200的4.6.1.3条要求。
采集器
采集器的位置处于电表和集中器之间,即电表--采集器--集中器。
采集器主要有三个功能:采集电表数据(如峰、谷、平不同时段的数据)、保存、通过电力载波响应集中器的命令上传数据或向电表下传执行命令(如电表有可以切断用户用电的功能)。
那么为什么需要采集器?
我们经常能看到这种情况,一进这栋楼,能看到每一户的电表都整整齐齐的、一排一排的集中安装在一起。
针对这种集中装表的情况,就可应用采集器来集中收集每块电表的数据,通常一个采集器就近安装,通过采集电表脉冲或rs232等通讯方式管理12块、32块或64块电表(可以根据电表的数量选择不同型号的采集器),然后通过电力载波把这些电表的数据上传给集中器。
其实还有一个装置和采集器对应的叫“采集模块”。
如果用户电表是分散安装的,由于每户电表相距比较远,这时就不能用采集器了,因为采集器和每个电表之间拉线距离会比较远,而引起施工布线、信号干扰等一系列问题。
所以会把采集器接口简化,直接装到每个电表里面,就变成了采集模块。
集中器通常一个变台区一个,装在变压器附近,如配电室。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
