传感器的位移测量实验
位移传感器实验报告
位移传感器实验报告位移传感器实验报告引言：位移传感器是一种能够测量物体位移的装置。
它在工业自动化、机器人技术、医疗设备等领域有着广泛的应用。
本实验旨在通过对位移传感器的实验研究，探索其工作原理和性能特点。
一、实验目的本实验的目的是研究位移传感器的工作原理和性能特点，了解其在实际应用中的优缺点，为后续的工程设计和应用提供参考。
二、实验装置和方法实验所用的位移传感器是一种电容式位移传感器，其工作原理是通过测量电容的变化来实现对位移的测量。
实验装置包括位移传感器、信号调理电路、数据采集系统等。
在实验过程中，首先将位移传感器固定在待测物体上，然后通过调整传感器的位置和角度，使其与被测物体保持良好的接触。
接下来，将信号调理电路与传感器连接，并将其输出与数据采集系统相连。
最后，通过改变被测物体的位移，观察位移传感器的输出信号变化，并记录相应的数据。
三、实验结果与分析在实验过程中，我们通过改变被测物体的位移，观察位移传感器的输出信号变化，并记录了相应的数据。
实验结果显示，位移传感器的输出信号随着被测物体位移的增加而线性增加，且具有较高的精度和稳定性。
进一步分析发现，位移传感器的灵敏度与传感器的工作原理和结构有关。
电容式位移传感器通过测量电容的变化来实现对位移的测量，其灵敏度受到电容变化量的影响。
因此，在实际应用中，我们需要根据具体的需求选择合适的位移传感器，以确保测量结果的准确性和可靠性。
此外，位移传感器还具有一定的温度特性。
在实验过程中，我们发现位移传感器的输出信号受到环境温度的影响。
当环境温度发生变化时，位移传感器的输出信号也会发生相应的变化。
因此，在实际应用中，我们需要对位移传感器进行温度补偿，以提高测量的精度和稳定性。
四、实验总结通过本次实验，我们深入了解了位移传感器的工作原理和性能特点。
位移传感器是一种能够测量物体位移的重要装置，在工业自动化、机器人技术、医疗设备等领域有着广泛的应用。
在实际应用中，我们需要根据具体的需求选择合适的位移传感器，并进行相应的温度补偿，以确保测量结果的准确性和可靠性。
实验1 位移测量实验
实验三电涡流传感器位移测量实验一、实验目的：了解电涡流传感器测量位移的工作原理和特性。
二、基本原理：电涡流式传感器是一种建立在涡流效应原理上的传感器。
电涡流式传感器由传感器线圈和被测物体（导电体—金属涡流片）组成，如图22.1.1所示。
根据电磁感应原理，当传感器线圈（一个扁平线圈）通以交变电流I1（频率较高，一般为1MHz～2MHz）时，线圈周围空间会产生交变磁场H1，当线圈平面靠近某一导体面时，由于线圈磁通链穿过导体，使导体的表面层感应出呈旋涡状自行闭合的电流I2，而I2所形成的磁通链又穿过传感器线圈，这样线圈与涡流“线圈”形成了有一定耦合的互感，最终原线圈反馈一等效电感，从而导致传感器线圈的阻抗Z发生变化。
我们可以把被测导体上形成的电涡等效成一个短路环，这样就可得到如图22.1.2的等效电路。
图22.1.1 电涡流传感器原理图图22.1.2 电涡流传感器等效电路图图中R1、L1为传感器线圈的电阻和电感。
短路环可以认为是一匝短路线圈，其电阻为R2、电感为L2。
线圈与导体间存在一个互感M，它随线圈与导体间距的减小而增大。
根据等效电路可列出电路方程组：通过解方程组，可得I1、I2。
因此传感器线圈的复阻抗为：线圈的等效电感为：线圈的等效Q值为：式中：Q0—无涡流影响下线圈的Ｑ值，Q0＝ωＬ1／R1；Ｚ22—产生电涡流部分的阻抗，Ｚ22＝R22+ω2L22。
由式Z、L和式Ｑ可以看出，线圈与金属导体系统的阻抗Z、电感L和品质因数Ｑ值都是该系统互感系数平方的函数，而从麦克斯韦互感系数的基本公式出发，可得互感系数是线圈与金属导体间距离x(H)的非线性函数。
因此Z、L、Ｑ均是ｘ的非线性函数。
虽然它整个函数是一非线性的，其函数特征为"S"型曲线，但可以选取它近似为线性的一段。
其实Z、L、Ｑ的变化与导体的电导率、磁导率、几何形状、线圈的几何参数、激励电流频率以及线圈到被测导体间的距离有关。
如果控制上述参数中的一个参数改变，而其余参数不变，则阻抗就成为这个变化参数的单值函数。
霍尔传感器位移特性实验报告
霍尔传感器位移特性实验报告霍尔传感器位移特性实验报告一、引言霍尔传感器是一种常用的非接触式位移传感器，广泛应用于工业自动化、汽车电子、航空航天等领域。
本实验旨在探究霍尔传感器的位移特性，通过实验数据的采集和分析，了解霍尔传感器在不同位移条件下的响应特点。
二、实验目的1. 理解霍尔传感器的工作原理；2. 掌握霍尔传感器的位移测量方法；3. 分析霍尔传感器在不同位移下的输出特性。
三、实验装置与方法1. 实验装置：- 霍尔传感器：将霍尔传感器固定在测量平台上，与位移装置相连；- 位移装置：通过手动旋钮控制位移装置的运动，使其产生不同的位移；- 数据采集系统：使用万用表或示波器对霍尔传感器的输出信号进行采集。
2. 实验方法：- 将霍尔传感器与位移装置连接后，将位移装置调整到初始位置；- 通过手动旋钮控制位移装置，逐步改变位移，记录下每个位移条件下的传感器输出信号；- 将采集到的数据进行整理和分析。
四、实验结果与分析在实验过程中，我们按照不同的位移条件，记录下了霍尔传感器的输出信号。
通过对数据的整理和分析，我们得到了以下结果：1. 位移与输出信号的关系：我们发现，随着位移的增加，霍尔传感器的输出信号呈线性增加的趋势。
这与霍尔传感器的工作原理相吻合，即霍尔传感器通过感应磁场的变化来测量位移。
2. 输出信号的稳定性：在一定范围内，霍尔传感器的输出信号相对稳定，变化较小。
然而，当位移超出一定范围时，输出信号的变化较大。
这可能是由于霍尔传感器的灵敏度有限，在较大位移下无法准确测量。
3. 温度对输出信号的影响：在实验过程中，我们还发现温度对霍尔传感器的输出信号有一定影响。
随着温度的升高，输出信号呈现出一定的波动。
这可能是由于温度变化引起霍尔传感器内部电路的参数变化，进而影响输出信号的稳定性。
五、实验总结通过本次实验，我们深入了解了霍尔传感器的位移特性。
我们发现霍尔传感器的输出信号与位移呈线性关系，在一定范围内相对稳定。
电容式传感器测位移实验
一、实验目的
理解差动电容式传感器的工作原理，掌握差动电容 式传感器电路的组成并会计算其精度，了解电容传感器 在位移测量中的使用。
二、实验内容
利用电容式传感器测位移
三、实验仪器
• 传感器检测技术综合实验台、电容传感器实验模块、 电容传感器、振动源实验模块、示波器、导线。
六、实验报告要求 • 1. 实验数据真实，准确，填入表格 • 2. 对数据进行处理，进行误差分析，求出 线性度，灵敏度，做出输入-输出特性曲线
七、注意事项
• 1.不要带电操作，请仔细检查电路及仪器连 接后打开电源；
• 2.传感器内外筒上导线较细，请大家轻拿轻 放，并注意在改变位移时小幅度增加，避 免拉断导线； • 3.实验完成后注意整理好仪器再离开。
四、实验原理
S 0 r S C d d
• 差动圆筒式 两个外筒不动 等电势 内筒可动
差动电容式传感器结构图
二极管环形充放电电路
cx1
a
c
cx2
五、实验步骤
1.连接电路
2. 螺旋测微仪安装示意图
2.调节脉冲调制单元的电位器W1，使其输出 方波 3. RW1调节到中间位置，旋动测微头推进电 容传感器移动至极板中间位置，使电压数显 表显示为最小值 4.旋动测微头，每间隔0.5mm记下位移X与输 出电压值，填入表
光纤传感器的位移测量与及数值误差分析实验
光纤传感器的位移测量与及数值误差分析实验一、实验原理1.光纤传感器工作原理2.实验仪器和材料（1）光纤传感器：包括光源、探头和电子控制单元。
（2）被测物体：选择一个具有一定位移范围的物体，如斜坡或弹簧。
（3）信号处理器：用于采集和处理光纤传感器的输出信号。
3.实验步骤（1）将光纤传感器的探头安装在被测物体上，并将光源和电子控制单元连接好。
（2）调整光纤传感器的位置和方向，使其能够正确地检测到被测物体的位移。
（3）通过信号处理器采集光纤传感器的输出信号，并进行相应的数据处理。
（4）对被测物体进行一系列的位移变化，记录光纤传感器的输出信号，并计算位移值。
（5）分析和比较测量结果，评估光纤传感器的测量精度和可靠性。
二、数值误差分析1.线性度误差线性度误差是指光纤传感器在测量范围内的输出与被测物体实际位移之间的偏差。
通过在不同位移范围内进行测量，可以绘制出光纤传感器的输入输出曲线，并通过拟合得到线性度误差。
2.灵敏度误差灵敏度误差是指光纤传感器输出信号的增益与被测物体位移之间的偏差。
通过改变被测物体的位移步长，可以测量得到不同位移值下的输出信号，并计算灵敏度误差。
3.常数误差常数误差是指光纤传感器输出信号在零位移点上的固有偏移。
可以通过将被测物体置于零位移点附近，记录测量结果，并计算常数误差。
4.稳定性误差稳定性误差是指光纤传感器在长时间测量过程中输出信号的波动。
通过对输出信号进行连续测量，并统计其标准差，可以评估光纤传感器的稳定性。
5.总误差估计将上述各项误差进行合并，可以得到光纤传感器的总体误差估计。
同时，也可以根据具体的应用需求，确定误差允许范围，评估光纤传感器的适用性。
通过以上实验步骤和数值误差分析，可以深入了解光纤传感器的位移测量原理，并评估其测量精度和可靠性。
同时，针对实验结果中的误差，可以进一步优化光纤传感器的设计和应用。
利用电容式位移传感器测量物体位移的实验步骤

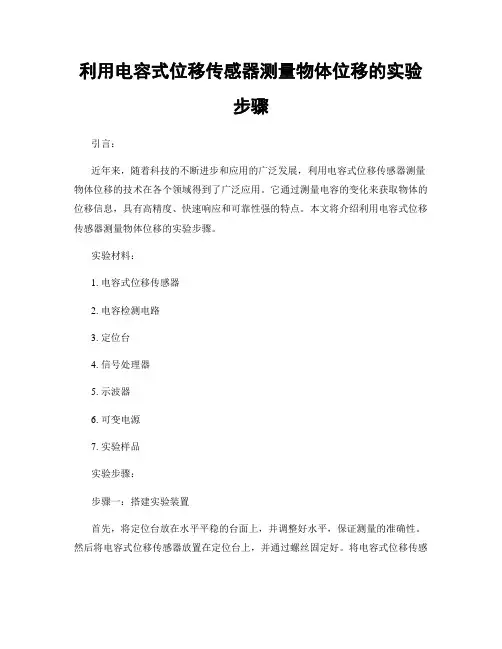

利用电容式位移传感器测量物体位移的实验步骤引言：近年来，随着科技的不断进步和应用的广泛发展，利用电容式位移传感器测量物体位移的技术在各个领域得到了广泛应用。
它通过测量电容的变化来获取物体的位移信息，具有高精度、快速响应和可靠性强的特点。
本文将介绍利用电容式位移传感器测量物体位移的实验步骤。
实验材料：1. 电容式位移传感器2. 电容检测电路3. 定位台4. 信号处理器5. 示波器6. 可变电源7. 实验样品实验步骤：步骤一：搭建实验装置首先，将定位台放在水平平稳的台面上，并调整好水平，保证测量的准确性。
然后将电容式位移传感器放置在定位台上，并通过螺丝固定好。
将电容式位移传感器的输出端与电容检测电路相连，再将电容检测电路的输出端连接到信号处理器以及示波器。
步骤二：调整实验参数将可变电源连接到电容检测电路上，根据实验要求设置适当的电压值。
在信号处理器上设置适当的增益和滤波参数，以保证得到清晰、稳定的测量信号。
此外，还需根据实验需求选择合适的采样频率和触发方式。
步骤三：校准电容式位移传感器在进行实际测量之前，需要对电容式位移传感器进行校准。
首先，将实验样品放置在传感器下方，并确保测量范围内没有其他物体干扰。
然后，调整电容检测电路输出的直流电压，使得示波器显示出零位的电压。
此时，可以将样品从初始位置移动到期望的位置，记录示波器上的实时电压。
步骤四：实际测量位移将实验样品放置在传感器下方，并通过定位台调节位置，使样品位于测量范围内。
在示波器上观察传感器输出的电压信号，并记录下对应的位置。
可以通过移动样品，观察位置与电压变化的关系，并得到物体位移曲线。
通过调整实验参数和测量范围，可以得到不同精度和范围的位移测量结果。
步骤五：数据处理与分析将实验测得的位移数据导入计算机，并利用相应的数据处理软件进行处理和分析。
可以通过拟合曲线，求解出位移与电压的数学模型，并计算出位移的准确值。
此外，还可以进行误差分析和精度评价，探究实验结果的可靠性和偏差大小。
位移测量实验报告
位移测量实验报告位移测量实验报告导言：位移测量是工程领域中非常重要的一项任务，它可以帮助我们了解物体的运动和变形情况，从而为工程设计和结构分析提供依据。
本实验旨在通过使用传感器和测量仪器，进行位移测量，并分析测量结果的准确性和可靠性。
实验目的：1. 掌握位移测量的基本原理和方法。
2. 熟悉传感器和测量仪器的使用。
3. 分析测量结果的准确性和可靠性。
实验装置和方法：实验中使用了一台位移传感器和一台数据采集仪。
首先，将位移传感器固定在待测物体上，然后将数据采集仪与传感器连接。
在实验过程中，通过对物体施加不同的力或振动，观察传感器的反应并记录数据。
最后，通过数据分析软件对测量结果进行处理和分析。
实验结果分析：通过实验，我们获得了一系列位移测量数据。
在数据分析过程中，我们发现有时候测量结果与预期值存在一定的偏差。
这可能是由于实验中存在的误差所导致的。
首先，我们需要考虑到传感器本身的精度和灵敏度。
传感器的精度决定了它能够测量到的最小位移量，而灵敏度则表示传感器对位移变化的响应程度。
如果传感器的精度或灵敏度较低，那么测量结果可能会有一定的误差。
其次，环境因素也会对位移测量结果产生影响。
温度、湿度等环境参数的变化都可能导致传感器的性能发生变化。
因此，在进行位移测量时，我们需要尽量控制环境参数的稳定，以减小误差的影响。
此外，实验中操作人员的技术水平和经验也是影响测量结果准确性的重要因素。
操作人员在安装传感器和进行数据采集时需要严格按照操作规程进行，以避免人为误差的产生。
针对上述误差来源，我们可以采取一些措施来提高位移测量的准确性和可靠性。
首先，选择合适精度和灵敏度的传感器，以满足实际测量需求。
其次，进行定期的校准和维护工作，确保传感器的性能处于最佳状态。
此外，加强操作人员的培训和技术指导，提高其操作水平和经验。
结论：通过本次实验，我们深入了解了位移测量的原理和方法，并通过实际操作获得了一系列测量数据。
在数据分析过程中，我们发现位移测量结果可能存在一定的误差，这主要是由于传感器精度、环境因素和操作人员技术水平等因素所导致的。
电涡流传感器位移实验
实验二十电涡流传感器位移实验一、实验目的了解电涡流传感器测量位移的工作原理和特性。
二、实验内容用铁圆片检测电涡流传感器的位移特性。
三、实验仪器电涡流传感器实验模板、电涡流传感器、直流电源、数显单元、测微头、铁圆片。
四、实验原理电涡流式传感器由平面线圈和金属涡流片组成，当线圈中通以高频交变电流后，与其平行的金属片上感应产生电涡流，电涡流的大小影响线圈的阻抗Z，而涡流的大小与金属涡流片的电阻率、导磁率、厚度、温度以及与线圈的距离X有关。
当平面线圈、被测体（涡流片）、激励源已确定，并保持环境温度不变，阻抗Z只与X距离有关。
将阻抗变化经涡流变换器变换成电压V输出，则输出电压是距离X的单值函数。
五、实验注意事项被测体与涡流传感器测试探头平面尽量平行，并将探头尽量对准被测体中间，以减少涡流损失。
六、实验步骤1、根据图20－1安装电涡流传感器。
2、观察传感器结构，这是一个平绕线圈。
3、将涡流传感器输出线接入实验模板上标有L的两端插孔中，作为振荡器的一个元件。
图20－1 电涡流传感器安装示意图图8－2 电涡流传感器位移实验接线图4、在测微头端部装上铁质金属圆片，作为电涡流传感器的被测体。
5、将实验模板输出端Vo与数显单元输入端Vin相接。
数显表量程切换到选择电压20V 档。
6、用连结导线从主控台接入15V直流电源接到模板上标有＋15V的插孔中。
7、使测微头与传感器线圈端部接触，开启主控台电源开关，此时数显表读数为最小，然后每隔0.1mm读一个数，直到输出几乎不变为止。
将结果列入下表。
（实验结论：1、本实验每隔0.1mm是相对位置，起始值看做0.1mm即可，无需从测微头上读绝对位置。
每旋转0.1mm，输出的电压的增量应该大致相等。
2、由于学生做实验可能不能正确的找到起始点，导致采集的数据不在线性范围内，从而影响数据采集的线性度，可以让学生从选取的起始点开始计数，多计几组数据，然后选取线性度较好的十组数据，填入下表）8、根据上表数据画出V－X曲线，根据曲线找出线性区域及进行正、负位移测量时的最佳工作点，试计算量程为1mm、3 mm及5mm时的灵敏度和线性度（可以用端基法或其它拟合直线）。
线性霍尔传感器位移特性实验
线性霍尔传感器位移特性实验1.实验目的通过对线性霍尔传感器位移特性的实验，使学生了解线性霍尔传感器的基本工作原理，并了解它在位移测量中的应用。
2.实验仪器线性霍尔传感器、数字万用表、调整电源。
3.实验原理线性霍尔传感器是一种基于霍尔效应工作的传感器。
当通过传感器的电流与磁场相互作用时，传感器的输出电压会发生变化。
通过调整传感器附近的磁场，可以改变传感器的输出电压。
线性霍尔传感器的输出电压与输出电流成正比，因此可以用来测量位移。
4.实验步骤(1)将调整电源的电压调整到3V左右，将线性霍尔传感器连接到数字万用表的电流输入端。
(2)将线性霍尔传感器固定在一个平面表面上，并将测量头固定在传动机构上。
(3)在传动机构上固定一块磁铁，并将磁铁与线性霍尔传感器保持一定的距离。
(4)用手慢慢地移动传动机构，观察及记录数字万用表的输出读数，同时测量传动机构的位移。
(5)按照步骤(4)，沿一个方向不断地调整传动机构的位置，获得输出电压和位移数据。
然后，沿相反的方向重复这个过程。
(6)根据实验中获得的数据绘制线性霍尔传感器的位移特性曲线。
5.实验注意事项(1)实验时应防止磁场干扰，以免影响实验结果。
(2)在实验过程中需要减小环境磁场干扰。
(3)尽量减少传动机构的摩擦，以确保实验结果的准确性。
6.实验结果分析根据实验分析得到的数据，可以绘制线性霍尔传感器的位移特性曲线。
通过分析该曲线，可以了解线性霍尔传感器的工作特性。
根据曲线的斜率，可以计算出线性霍尔传感器的灵敏度，进一步推断出它在位移测量中的应用范围。
实验07(光纤传感器的位移测量及数值误差分析实验)实验报告
实验报告：实验07（光纤传感器的位移测量及数值误差分析实验）实验一：光纤传感器位移特性实验一、实验目的：了解光纤位移传感器的工作原理和性能，测量其静态特性实验数据。
学会对实验测量数据进行误差分析。
二、基本原理：本实验采用的是传光型光纤，它由两束光纤混合后，组成Y 型光纤，半园分布即双D 分布，一束光纤端部与光源相接发射光束，另一束端部与光电转换器相接接收光束。
两光束混合后的端部是工作端亦称探头，它与被测体相距X，由光源发出的光纤传到端部出射后再经被测体反射回来，另一束光纤接收光信号由光电转换器转换成电量，而光电转换器转换的电量大小与间距X 有关，因此可用于测量位移。
三、器件与单元：主机箱、光纤传感器、光纤传感器实验模板、测微头、反射面。
四、实验数据：实验数据记录如下所示：表1光纤位移传感器输出电压与位移数据实验二：随机误差的概率分布与数据处理1.利用Matlab语句（或C语言），计算算术平均值和标准差（用贝塞尔公式）clc; clear;l=[20.42 20.43 20.40 20.43 20.42 20.43 20.39 20.30 20.40 20.43 20.42 20.41 20.39 20.39 20.40];%例2-22数据v0=l-mean(l)%残差列M1=mean(l)%算术平均值M2=std(l)%标准差计算结果数据分布2.利用Matlab语句（或C语言），用残余误差校核法判断测量列是否存在线性和周期性系统误差%残余误差校核法校核线性系统误差N=length(l)%原数组长度if(mod(N,2))%求数组半长K=(N+1)/2elseK=(N)/2endA1=0;delta=0;%delta=A1-A2for i=1:K;%计算前半部分残差和A1=A1+v0(i);endA2=0;for j=K+1:N;%计算后半部分残差和A2=A2+v0(j);endA1;A2;fprintf('Delta校核结果\n');delta=A1-A2%校核结果%阿贝-赫梅特准则校核周期性系统误差u=0for i=1:N-1;u=u+v0(i)*v0(i+1);endu=abs(u)if((u-sqrt(N-1)*M30)>0)fprintf('存在周期性系统误差\n');elsefprintf('未发现周期性系统误差\n');end运行结果可见delta近似于0，由马利克夫准则可知，此案例中应用的残余误差校核法无法确定是否存在系统误差。
传感器的位移测量实验
位移测量实验报告专业班级姓名实验仪器编号实验日期一、实验目的掌握常用的位移传感器的测量原理、特点及使用，并进行静态标定。
二、实验仪器CSY10B型传感器系统实验仪。
三、实验内容〔一〕电涡流传感器测位移实验·1、测量原理扁平线圈中通以交变电流，与其平行的金属片中产生电涡流。
电涡流的大小影响线圈的阻抗Z。
Z = f〔ρ，μ，ω，x〕。
不同的金属材料有不同的ρ、μ，线圈接入相应的电路中，用铁、铝两种不同的金属材料片分别标定出测量电路的输出电压U与距离x的关系曲线。
2、测试系统组建电涡流线圈、电涡流变换器〔包括振荡器、测量电路及低通滤波输出电路〕、测微头、电压表、金属片。
3、试验步骤X/mmU(V) 铁片U(V) 铝片4、数据分析与讨论画出输入输出关系曲线，确定量程，非线性误差，在测量范围内计算灵敏度，进行误差分析。
〔二〕光纤传感器测位移实验1、测量原理反射式光纤传感器属于结构型, 工作原理如图。
反射式位移传感器原理当发光二极管发射红外光线经光纤照射至反射体，被反射的光经接收光纤至光电元件。
经光电元件转换为电信号。
经相应的测量电路测出照射至光电元件的光强的变化。
2、组建测试系统光纤、光电元件、发光二级管、光电变换测量电路、数字电压表、反射体(片)、测微头。
3、实验步骤①观察光纤结构；②安装光纤探头、反射片；③连接电路；④旋动测微仪测位移。
X(mm)U(V) ``X(mm)U(V) ``X(mm)U(V) ``X(mm)U(V) ``4、数据分析与讨论画出输入输出关系曲线，确定量程，非线性误差，在测量范围内计算灵敏度，进行误差分析。
〔三〕电容式传感器测位移实验1、测量原理电容式传感器是将被测物理量转换成电容量的变化来实现测量的。
本实验采用的电容式传感器为二组固定极片与一组动极片组成二个差动变化的变面积型平行极板电容式传感器。
电容式位移传感器测量系统方框图：2、组建测试系统需用器件与单元：机头中的振动台、测微头、电容传感器；显示面板中的电压表；调理电路面板传感器输出单元中的电容；调理电路单元中的电容变换器〔包括了振荡电路、测量电路和低通滤波电路在内〕、差动放大器。
位移测量实验报告
一、实验目的1. 熟悉位移测量原理及方法。
2. 掌握常用位移传感器的性能特点及应用。
3. 培养实际操作能力，提高实验技能。
二、实验原理位移测量是指测量物体在空间位置的变化。
根据测量原理，位移测量方法主要分为直接测量法和间接测量法。
直接测量法：直接测量物体在空间位置的变化，如尺测法、光电法等。
间接测量法：通过测量与位移相关的物理量来间接计算位移，如电涡流传感器、霍尔传感器、差动变压器等。
三、实验仪器1. 电涡流传感器2. 霍尔传感器3. 差动变压器4. 数字示波器5. 螺旋测微器6. 计算机7. 数据采集卡四、实验内容1. 电涡流传感器位移特性实验（1）实验目的：了解电涡流传感器的原理与应用，掌握电涡流传感器位移特性的测量方法。
（2）实验步骤：①将电涡流传感器固定在实验平台上，调整传感器与被测物体之间的距离。
②使用数字示波器观察传感器输出信号的波形。
③通过调整传感器与被测物体之间的距离，记录不同距离下的输出信号波形。
④分析电涡流传感器位移特性曲线。
2. 霍尔传感器位移特性实验（1）实验目的：了解霍尔传感器的原理与应用，掌握霍尔传感器位移特性的测量方法。
（2）实验步骤：①将霍尔传感器固定在实验平台上，调整传感器与被测物体之间的距离。
②使用数字示波器观察传感器输出信号的波形。
③通过调整传感器与被测物体之间的距离，记录不同距离下的输出信号波形。
④分析霍尔传感器位移特性曲线。
3. 差动变压器位移特性实验（1）实验目的：了解差动变压器的原理与应用，掌握差动变压器位移特性的测量方法。
（2）实验步骤：①将差动变压器固定在实验平台上，调整传感器与被测物体之间的距离。
②使用数字示波器观察传感器输出信号的波形。
③通过调整传感器与被测物体之间的距离，记录不同距离下的输出信号波形。
④分析差动变压器位移特性曲线。
五、实验结果与分析1. 电涡流传感器位移特性曲线：随着传感器与被测物体之间距离的增加，输出信号逐渐减小，呈线性关系。
实验报告位移测量
一、实验目的1. 了解位移测量的基本原理和方法；2. 掌握使用位移传感器进行位移测量的操作步骤；3. 分析位移传感器的性能，验证其测量精度；4. 培养实际操作能力和分析问题能力。
二、实验原理位移测量是利用传感器将物体的位移转化为电信号，通过测量电信号的变化来获取物体的位移量。
本实验采用霍尔传感器进行位移测量，霍尔传感器是一种磁敏元件，当磁通量发生变化时，霍尔元件两端会产生电势差，即霍尔电压。
通过测量霍尔电压的变化，可以得出物体的位移量。
三、实验仪器与设备1. 霍尔传感器；2. 位移平台；3. 信号调理电路；4. 数据采集系统；5. 计算机及相应软件。
四、实验步骤1. 将霍尔传感器安装在位移平台上，确保传感器与平台接触良好；2. 连接信号调理电路，将霍尔传感器的输出信号送入数据采集系统；3. 打开数据采集系统，设置采样频率和采样时间；4. 将位移平台在一定的范围内进行位移，观察数据采集系统采集到的霍尔电压变化；5. 记录实验数据，分析位移传感器性能。
五、实验结果与分析1. 实验数据记录位移量（mm） | 霍尔电压（mV）----------------|----------------0 | 01 | 102 | 203 | 304 | 405 | 502. 实验结果分析（1）霍尔电压与位移量的关系根据实验数据，可以看出霍尔电压与位移量呈线性关系。
当位移量为1mm时，霍尔电压为10mV，位移量为2mm时，霍尔电压为20mV，以此类推。
这符合霍尔电压与位移量成正比的原理。
（2）位移传感器的测量精度通过实验数据可以看出，霍尔传感器在0~5mm的位移范围内，其测量精度较高，误差较小。
但在超过5mm的位移范围内，误差逐渐增大。
这可能是因为霍尔传感器在较大位移量下的线性度较差。
（3）位移传感器的响应速度实验过程中，观察到霍尔传感器的响应速度较快，能够及时反映出位移量的变化。
这对于实际应用中实时监测位移具有重要意义。
涡流传感器位移实验报告
一、实验目的1. 理解涡流传感器的工作原理及其在位移测量中的应用。
2. 掌握电涡流传感器位移测量的基本操作流程。
3. 分析电涡流传感器在不同位移条件下的测量特性。
二、实验原理电涡流传感器是利用电磁感应原理进行非接触式测量的传感器。
当高频电流通过传感器线圈时，会在其周围产生交变磁场。
当金属被测物体靠近该磁场时，会在物体表面产生感应电流，即电涡流。
电涡流的产生会消耗部分能量，从而改变传感器线圈的阻抗，进而影响线圈的输出电压。
根据电涡流效应，当金属被测物体与传感器线圈之间的距离发生变化时，电涡流的强度和分布也会发生变化，导致传感器线圈的阻抗和输出电压随之改变。
通过测量线圈阻抗或输出电压的变化，可以实现对金属被测物体位移的测量。
三、实验器材1. 电涡流传感器2. 被测金属圆片3. 测微头4. 数显电压表5. 直流电源6. 连接导线7. 主控箱四、实验步骤1. 将电涡流传感器安装在主控箱上，并将传感器输出线接入实验模块的标有“TI”的插孔中。
2. 将测微头端部装上铁质金属圆片，作为电涡流传感器的被测体。
3. 将电涡流传感器输出线接入实验模块的输出端Vo，并与数显电压表输入端Vi相接。
4. 将实验模块输出端Vo与数显电压表输入端Vi相接，并选择电压20V档。
5. 用连接导线从主控台接入15V直流电源到模块上标有15V的插孔中，同时主控台的地与实验模块的地相连。
6. 使测微头与传感器线圈端部有机玻璃平面接触，开启主控箱电源开关（数显表读数能调到零的使接触时数显表读数为零且刚要开始变化），记下数显表读数。
7. 每隔0.1mm读取一次数显表读数，直到输出几乎不变为止。
8. 将结果列入表格，并绘制位移-电压曲线。
五、实验结果与分析1. 位移-电压曲线如图所示，可以看出电涡流传感器具有较好的线性度，且在较小的位移范围内，其测量精度较高。
2. 通过曲线拟合，可以得到电涡流传感器的线性区域，并选择最佳工作点进行位移测量。
传感器的位移测量实验复习进程
传感器的位移测量实验位移测量实验报告专业班级姓名实验仪器编号实验日期一、实验目的掌握常用的位移传感器的测量原理、特点及使用，并进行静态标定。
二、实验仪器CSY10B型传感器系统实验仪。
三、实验内容（一）电涡流传感器测位移实验·1、测量原理扁平线圈中通以交变电流，与其平行的金属片中产生电涡流。
电涡流的大小影响线圈的阻抗Z。
Z = f（ρ，μ，ω，x）。
不同的金属材料有不同的ρ、μ，线圈接入相应的电路中，用铁、铝两种不同的金属材料片分别标定出测量电路的输出电压U与距离x的关系曲线。
2、测试系统组建电涡流线圈、电涡流变换器（包括振荡器、测量电路及低通滤波输出电路）、测微头、电压表、金属片。
3、试验步骤①安装传感器测微头；②连接电路；③依次用铁片、铝片进行位移测量。
4、数据分析与讨论画出输入输出关系曲线，确定量程，非线性误差，在测量范围内计算灵敏度，进行误差分析。
（二）光纤传感器测位移实验1、测量原理反射式光纤传感器属于结构型, 工作原理如图。
反射式位移传感器原理当发光二极管发射红外光线经光纤照射至反射体，被反射的光经接收光纤至光电元件。
经光电元件转换为电信号。
经相应的测量电路测出照射至光电元件的光强的变化。
2、组建测试系统光纤、光电元件、发光二级管、光电变换测量电路、数字电压表、反射体(片)、测微头。
3、实验步骤①观察光纤结构；②安装光纤探头、反射片；③连接电路；④旋动测微仪测位移。
X(mm) 0.00 0.25 0.50U(V) ``X(mm)U(V) ``X(mm)U(V) ``X(mm)U(V) ``4、数据分析与讨论画出输入输出关系曲线，确定量程，非线性误差，在测量范围内计算灵敏度，进行误差分析。
（三）电容式传感器测位移实验1、测量原理电容式传感器是将被测物理量转换成电容量的变化来实现测量的。
本实验采用的电容式传感器为二组固定极片与一组动极片组成二个差动变化的变面积型平行极板电容式传感器。
光纤位移传感器实验报告
一、实验目的1. 理解光纤位移传感器的工作原理和结构。
2. 掌握光纤位移传感器的测量方法及其在位移检测中的应用。
3. 验证光纤位移传感器的准确性和可靠性。
二、实验原理光纤位移传感器是利用光纤的传输特性，通过测量光纤内传输光的变化来检测位移的一种传感器。
反射式光纤位移传感器是其中一种常见类型，其工作原理如下：1. 光源发射的光经光纤探头照射到被测物体表面。
2. 被测物体反射的光经接收光纤传输至光电转换元件。
3. 光电转换元件将光信号转换为电信号输出。
4. 根据电信号的强弱变化，计算被测物体的位移。
三、实验仪器与设备1. 光纤位移传感器2. 激光光源3. 光功率检测器4. 测微头5. 反射面6. 差动放大器7. 电压放大器8. 数显电压表9. 实验台四、实验步骤1. 搭建实验装置：将激光光源、光路系统、待测物体、光功率检测器等连接好。
2. 调节激光光源的位置和光路系统，使激光能够正常发出。
3. 将光纤位移传感器连接到光功率检测器，并调整其位置，使其与待测物体表面保持一定距离。
4. 旋转测微头，使光纤探头与待测物体表面接触，记录初始位移值。
5. 逐渐增加待测物体的位移，记录每个位移值对应的输出光功率。
6. 分析实验数据，绘制位移-光功率曲线，计算位移与光功率之间的关系。
五、实验结果与分析1. 通过实验，验证了光纤位移传感器在位移检测中的应用。
2. 实验结果表明，光纤位移传感器具有以下特点：- 高灵敏度：位移变化对光功率的影响较大，可以精确测量微小位移。
- 高稳定性：光纤传感器受外界环境干扰较小，具有较好的稳定性。
- 抗干扰能力强：光纤传感器对电磁干扰、温度变化等具有较强的抗干扰能力。
3. 实验数据表明，光纤位移传感器的输出光功率与位移之间存在线性关系，可以用于精确测量位移。
六、实验总结1. 通过本次实验，我们了解了光纤位移传感器的工作原理和结构。
2. 掌握了光纤位移传感器的测量方法及其在位移检测中的应用。
电容式传感器的位移实验报告
电容式传感器的位移实验报告电容式传感器的位移实验报告概述：电容式传感器是一种常见的传感器类型，它通过测量电容的变化来检测物体的位移。
在本次实验中，我们将使用电容式传感器来测量一个物体的位移，并分析实验结果。
实验装置：1. 电容式传感器：我们选择了一款高精度的电容式传感器，具有稳定的性能和较小的测量误差。
2. 信号采集器：为了获取传感器的输出信号，我们使用了一台信号采集器，并将其连接到电容式传感器。
3. 物体：我们选择了一个简单的金属块作为实验物体，通过移动该物体来模拟位移。
实验步骤：1. 连接：首先，我们将电容式传感器与信号采集器进行连接。
确保连接稳固可靠，并避免干扰信号的出现。
2. 校准：在进行实际测量之前，我们需要对电容式传感器进行校准。
校准的目的是确定传感器的输出与实际位移之间的关系。
3. 实验测量：将物体放置在传感器的测量范围内，并通过移动物体来模拟位移。
同时，记录传感器输出的变化，并与实际位移进行对比。
实验结果与分析：通过实验测量，我们得到了一系列传感器的输出值，并与实际位移进行了对比。
根据我们的实验数据，我们可以得出以下结论：1. 传感器输出与位移之间存在线性关系：通过绘制传感器输出与实际位移之间的散点图，我们发现它们之间存在明显的线性关系。
这意味着电容式传感器在测量位移方面具有较高的准确性和可靠性。
2. 测量误差存在：尽管电容式传感器具有较高的精度，但在实际测量中仍存在一定的误差。
这些误差可能来自于传感器本身的不确定性，以及实验环境中的干扰因素。
因此，在实际应用中，我们需要对测量结果进行修正和校准。
3. 传感器响应速度：通过观察传感器输出的变化曲线，我们可以了解到电容式传感器的响应速度。
在实验中，我们发现传感器的响应速度相对较快，能够准确地跟踪物体的位移变化。
实验应用：电容式传感器在工业和科学研究领域有着广泛的应用。
以下是一些常见的应用领域：1. 位移测量：正如我们在实验中所展示的，电容式传感器可以用于测量物体的位移。
霍尔式位移传感器实验报告
霍尔式位移传感器实验报告霍尔式位移传感器实验报告引言：霍尔式位移传感器是一种常用的非接触式位移传感器，可以测量物体的位移大小。
本实验旨在通过实际操作和数据分析，探究霍尔式位移传感器的工作原理和性能特点。
一、实验目的本实验的主要目的是掌握霍尔式位移传感器的工作原理，了解其特点和应用场景，并通过实验验证其测量精度和稳定性。
二、实验原理霍尔式位移传感器利用霍尔效应来测量物体的位移。
霍尔效应是指当电流通过导体时，如果该导体处于磁场中，就会在导体两侧产生电势差。
利用这一原理，霍尔式位移传感器可以通过测量电势差的大小来确定物体的位移。
三、实验步骤1. 准备实验所需材料和仪器，包括霍尔式位移传感器、电源、数字万用表等。
2. 将霍尔式位移传感器固定在待测物体上，并连接电源和数字万用表。
3. 调整电源的输出电压，使其适合传感器的工作范围。
4. 缓慢移动待测物体，观察数字万用表上的数据变化，并记录下来。
5. 反复进行多次实验，以保证实验结果的准确性和可靠性。
四、实验数据分析通过实验得到的数据，我们可以进行进一步的分析和计算，以评估霍尔式位移传感器的性能。
1. 测量精度：通过对实验数据的比较和统计，可以计算出霍尔式位移传感器的测量精度。
精度越高，表示传感器的测量结果与实际值的偏差越小。
2. 稳定性：通过观察实验数据的变化趋势，可以评估霍尔式位移传感器的稳定性。
稳定性好的传感器在不同条件下测量结果的波动较小，具有更高的可靠性。
3. 响应时间：通过分析实验数据中位移变化和传感器响应的时间差，可以计算出霍尔式位移传感器的响应时间。
响应时间越短，表示传感器对位移变化的反应速度越快。
五、实验结果与讨论根据实验数据的分析和计算，我们可以得出霍尔式位移传感器的性能评估结果。
在此基础上，我们可以讨论传感器的优缺点以及适用的应用场景。
1. 优点：霍尔式位移传感器具有非接触式测量、高精度、稳定性好等优点。
它可以用于测量各种物体的位移，特别适用于高温、高湿、易腐蚀等恶劣环境。
光电位移传感器位移测量实验心得
光电位移传感器位移测量实验心得《光电位移传感器位移测量实验心得》篇一在做光电位移传感器位移测量实验之前，我就像一只无头苍蝇，对这个实验充满了好奇但又有点小害怕。
毕竟，这听起来就很“高大上”，什么光电啊，位移测量啊，感觉像是只有那些超级学霸才能玩得转的东西。
当我走进实验室，看到那些实验设备的时候，我的第一反应是：“这都是些啥呀？”那些线路、仪器，就像是一堆乱麻，看得我眼花缭乱。
不过，老师简单介绍了一下光电位移传感器，说它就像是一个超级敏锐的眼睛，可以精确地“看到”物体的位移。
这比喻倒是让我对这个神秘的东西有了一点初步的理解。
开始做实验的时候，我和我的小伙伴按照实验步骤小心翼翼地操作着。
我们连接线路的时候，那手都有点发抖，就怕一不小心接错了，整个实验就搞砸了。
就像走在钢丝上，一步都不能错。
当我们第一次得到测量数据的时候，我心里那个激动啊，就像是中了彩票一样。
可是，仔细一看数据，感觉有点不对劲啊。
这数据怎么这么奇怪呢？我当时就懵了，心里想：“难道是我们哪里做错了？还是这个传感器有问题呢？”我和小伙伴就开始各种检查，重新核对步骤，检查线路。
这个过程真的是很煎熬，就像在黑暗中摸索一样，不知道方向在哪里。
可能在这个时候，很多人会觉得实验好难，想要放弃。
我也有那么一瞬间这样想过，心想：“这实验怎么这么折磨人呢？”但是又不甘心，毕竟都做到这一步了。
经过一番折腾，我们终于发现原来是一个小细节出了问题，有个线路连接得不是很牢固。
这就像盖房子的时候，有一块砖头没放好，整个房子就不稳当了。
重新调整之后，我们得到了正确的数据。
那一刻，我感觉就像是在沙漠中走了很久，终于找到了水源一样。
通过这个实验，我明白了一个道理，做实验就像是一场冒险，途中会遇到各种各样的困难，但是只要坚持下去，就像唐僧师徒西天取经一样，最终总能取得“真经”。
而且，每一个小细节都很重要，就像一颗小螺丝钉，虽然不起眼，但是少了它，整个机器可能就运转不起来了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
位移测量实验报告
专业班级姓名实验仪器编号实验日期
一、实验目的
掌握常用的位移传感器的测量原理、特点及使用，并进行静态标定。
二、实验仪器
CSY10B型传感器系统实验仪。
三、实验内容
（一）电涡流传感器测位移实验·
1、测量原理
扁平线圈中通以交变电流，与其平行的金属片中产生电涡流。
电涡流的大小影响线圈的阻抗Z。
Z = f（ρ，μ，ω，x）。
不同的金属材料有不同的ρ、μ，线圈接入相应的电路中，用铁、铝两种不同的金属材料片分别标定出测量电路的输出电压U与距离x的关系曲线。
2、测试系统组建
电涡流线圈、电涡流变换器（包括振荡器、测量电路及低通滤波输出电路）、测微头、电压表、金属片。
3、试验步骤
X/mm
U(V) 铁片
U(V) 铝片
4、数据分析与讨论
画出输入输出关系曲线，确定量程，非线性误差，在测量范围内计算灵敏度，进行误差分析。
（二）光纤传感器测位移实验
1、测量原理
反射式光纤传感器属于结构型, 工作原理如图。
反射式位移传感器原理
当发光二极管发射红外光线经光纤照射至反射体，被反射的光经接收光纤至光电元件。
经光电元
件转换为电信号。
经相应的测量电路测出照射至光电元件的光强的变化。
2、组建测试系统
光纤、光电元件、发光二级管、光电变换测量电路、数字电压表、反射体(片)、测微头。
3、实验步骤
4、数据分析与讨论
画出输入输出关系曲线，确定量程，非线性误差，在测量范围内计算灵敏度，进行误差分析。
（三）电容式传感器测位移实验
1、测量原理
电容式传感器是将被测物理量转换成电容量的变化来实现测量的。
本实验采用的电容式传感器为二组
固定极片与一组动极片组成二个差动变化的变面积型平行极板电容式传感器。
电容式位移传感器测量系统方框图：
2、组建测试系统
需用器件与单元：机头中的振动台、测微头、电容传感器；显示面板中的电压表；调理电路面板传感器输出单元中的电容；调理电路单元中的电容变换器（包括了振荡电路、测量电路和低通滤波电路在内）、差动放大器。
3、实验步骤
1）、接线。
调节测微头的微分筒使测微头的测杆端部与振动台吸合，再逆时针调节测微头的微分筒（振动台带动电容传感器的动片阻上升），直到电容传感器的动片组与静片组上沿基本平齐为止（测微头的读数大约为20mm左右）作为位移的起始点。
2）、检查接线无误后，合上主、副电源开关，读取电压表显示值为起始点的电压，填入下表中。
3）、仔细、缓慢地顺时针调节测微头的微分筒一圈△X=0.5mm电压表上读出相应的电压值，填入下表中，以后，每调节测微头的微分筒一圈△X=0.5mm读出相应的输出电压直到电容传感器X(mm)
U(V)
X(mm)
U(V)
4、数据分析与讨论
根据表的数据作出△X—U实验曲线，在实验曲线上截取线性比较好的线段作为测量范围并在测量范围内计算灵敏度S=△U／△X与线性度。
实验完毕，关闭所有电源开关。
（四）霍尔片测位移实验（选做）
1、基本原理
如图，把一块宽为b，厚为d的P型半导体薄片垂直放在磁感应强度为B的磁场中，并纵向通以电流I ，此时在板的横向两侧面A,A 之间就呈现出一定的电势差，这一现象称为霍尔效应。
所产生的电势差UH称霍尔电压。
霍尔效应的数学表达式为：U H＝K H IB
具有上述霍尔效应的元件称为霍尔元件。
当霍尔元件沿梯形磁场缝隙内有位移X时，由于Ｂ≠0，则有一电压U
H 输出，U
H
经差动放大器
放大输出为U。
U与B、B与X有一一对应的线性关系。
电路图中的电位器W
1
是调节霍尔片的不定位
电势，所谓不定位电势：B=0时U
H
≠0。
(a)工作原理
(b)电路图
＊注意：线性霍尔元件有四个引线端。
涂黑二端1(Vs+)、3(Vs-)是电源输入激励端，另外二端2(V o+)、4(V o-)是输出端。
接线时，电源输入激励端与输出端千万不能颠倒，否则霍尔元件要损坏。
2、组建测试系统
按电路图连线，需用到机头中的振动台、测微头、霍尔位移传感器；电压表、±2V直流稳压电源；电桥、差动放大器。
3、实验步骤
1）、差动放大器调零：差动放大器同相输入端和反相输入端短接，电压表量程切换开关打到2V档，检查接线无误后合上主、副电源开关。
将差动放大器的增益电位器顺时针方向缓慢转到底，再逆时针回转一点点（防电位器的可调触点在极限端点位置接触不良）；调节差动放大器的调零电位器，使电压表显示为0。
关闭主电源。
2）、在振动台与测微头吸合的情况下，调节测微头到10mm处使振动台上的霍尔片大约处在两块磁钢间的上、下中点位置（目测）。
将±2V～±10V步进可调直流稳压电源切换到4V档，再按24—4示意图接线，将差动放大器的增益电位器逆时针方向缓慢转到底（增益最小）。
检查接线无误后合上主电源开关，仔细调节电桥单元中的W1电位器，使电压表显示0V。
＊注意：线性霍尔元件有四个引线端。
涂黑二端1(V s+)、3(V s-)是电源输入激励端，另外二个2(V o+)、4(V o-)是输出端。
接线时，电源输入激励端与输出端千万不能颠倒，否则霍尔元件要损坏。
3）、将测微头从10mm处调到15mm处作为位移起点并记录电压表读数。
以后，反方向(顺时针方向)仔细调节测微头的微分筒(0.01mm/每小格)△X=0.1mm(实验总位移从15 mm～5mm)从电压
4、数据分析与讨论
根据表中的实验数据作出U－X特性实验曲线，在实验曲线上截取线性较好的区域作
为传感器的位移量程。
