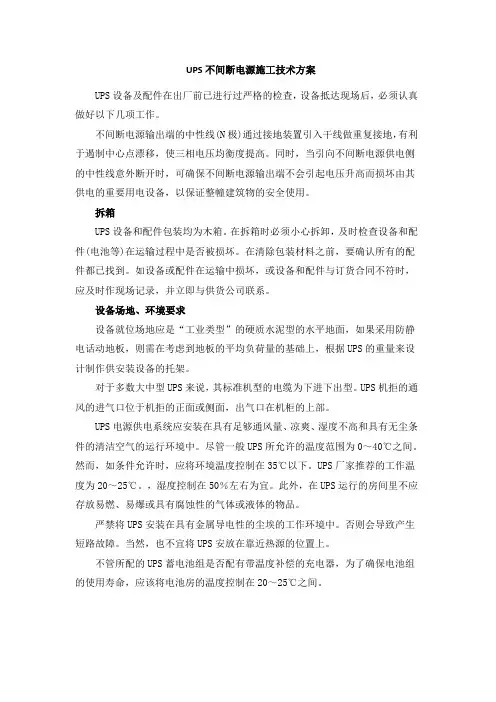

UPS不间断电源施工技术方案

UPS设备及配件在出厂前已进行过严格的检查，设备抵达现场后，必须认真做好以下几项工作。

不间断电源输出端的中性线(N极)通过接地装置引入干线做重复接地，有利于遏制中心点漂移，使三相电压均衡度提高。同时，当引向不间断电源供电侧的中性线意外断开时，可确保不间断电源输出端不会引起电压升高而损坏由其供电的重要用电设备，以保证整幢建筑物的安全使用。

拆箱

UPS设备和配件包装均为木箱。在拆箱时必须小心拆卸，及时检查设备和配件(电池等)在运输过程中是否被损坏。在清除包装材料之前，要确认所有的配件都已找到。如设备或配件在运输中损坏，或设备和配件与订货合同不符时，应及时作现场记录，并立即与供货公司联系。

设备场地、环境要求

设备就位场地应是“工业类型”的硬质水泥型的水平地面，如果采用防静电话动地板，则需在考虑到地板的平均负荷量的基础上，根据UPS的重量来设计制作供安装设备的托架。

对于多数大中型UPS来说，其标准机型的电缆为下进下出型。UPS机拒的通风的进气口位于机拒的正面或侧面，出气口在机柜的上部。

UPS电源供电系统应安装在具有足够通风量、凉爽、湿度不高和具有无尘条件的清洁空气的运行环境中。尽管一般UPS所允许的温度范围为0～40℃之间。然而，如条件允许时，应将环境温度控制在35℃以下。UPS厂家推荐的工作温度为20～25℃。，湿度控制在50％左右为宜。此外，在UPS运行的房间里不应存放易燃、易爆或具有腐蚀性的气体或液体的物品。

严禁将UPS安装在具有金属导电性的尘埃的工作环境中。否则会导致产生短路故障。当然，也不宜将UPS安放在靠近热源的位置上。

不管所配的UPS蓄电池组是否配有带温度补偿的充电器，为了确保电池组的使用寿命，应该将电池房的温度控制在20～25℃之间。

为利于维修和散热，一般希望在机柜的四周留下0.5～1米的空间。机柜与墙之间的距离最少应留下0.1米的距离。有关各种UPS的具体安装数据，请参看随机带来的用户手册。

电缆和接线

在UPS供电系统中主要用到三种电缆：电力电缆、接地电缆和控制电缆。

（1）电力电缆

电力电缆包括交流输入／输出电缆、电池电缆。对于一般中型以上的UPS 来说，将尽量选用铠型电缆；对于大型UPS来说，应将上述各种电力电缆安装在它们各自的铜质管道中，以避免产生电磁干扰。

对于大电流场合，宜选用几条小电缆以并联形式连接的方法为佳，因为这样容易安装。上述电缆截面积的选择，可根据UPS的工作电流值来计算，然后，对于中、小型UPS可按3～5安／平方毫米来进行配置，对于大型UPS可按2.5～3安／平方毫米来配置。超大型UPS以选用密封式汇流母排为宜(根据工程经验，当UPS并机系统的工作电流达2000安数量级时，就应该选用汇流母排，而不宜再选用电力电缆作为电力接线)。用户在选定具体电缆的截面积后，还应考虑从UPS供电系统的输出端到用户设备之间或用户的输入／输入配电柜之间的距离。这是因为在满足上述额定电流的条件下，一般希望出现在电力电线上的最大线路压降以不超过3伏为好。

（2）接地电缆

安全接地线：它是同机壳相连的安全接地线，一般它的线径应为电力电缆的0.5－1倍左右。

逻辑控制板接地线：它为逻辑控制板提供必要的参考地电平。它是为防止因邻近设备中所产生的电磁干扰信号串入控制电路而影响UPS系统的正常运行而配置的接地系统，控制地线不但不能同安全地线相连，而且应将它装入专用的管道中。一般这根控制地线的截面积应选用4mm2以上的多股电缆连线为宜，并用黄／绿相间的颜色作为标志。

（3）控制电缆

在UPS电源中，一般还需要配置如下的控制线:从UPS报警接口板到远程监视器之间所需的控制线；从UPS报警“继电器干点”接口板到用户“自定义的
