发电机失磁运行分析及处理
同步发电机失磁异步运行分析与处理
159FORTUNE WORLD 2009.3同步发电机失磁异步运行分析与处理任纯榕 宁波镇海热电厂有限公司1 引言发电机在运行过程中，由于某种原因失去励磁电流，使转子的励磁磁场消失，被称作为发电机失磁。
若失磁后的发电机不从电网上解列，仍带有一定的有功功率，以某一滑差率与电网保持联系，这种特殊的运行方式，称之为发电机异步运行。
从提高供电电网的可靠性和不使故障扩大到整个系统的观点看，整体式转子的汽轮发电机在失去励磁后，最好不立即从系统中断开，维持在电网上运行一段时间，使我们有可能查出去励磁的原因并及时恢复励磁，即将主励磁机切换为备用励磁机供励，或将发电机的负荷转移到其它发电机上去。
因此，在处理励磁系统故障时，需要将发电机作短时的失磁异步运行。
发电机失去励磁的原因很多，往往是由于励磁系统发生某些故障引起的。
一般在同轴励磁系统中，常由于励磁回路断线，如转子回路断线、励磁机电枢回路断线、励磁机励磁绕组断线、自动灭磁开关受振动或误碰掉闸、磁场变阻器接头接触不良等造成励磁回路开路，以及转子回路短路和励磁机与原动机在联接对轮处的机械脱开等原因造成开路。
2 失磁异步运行的工作原理发电机失去励磁后，由于励磁绕组电感较大，励磁电流If及其产生的磁通φf，将按指数规律衰减到零，如图1所示，在励磁电流If减少时，电势Ef也随着减少，功率极限也随之下降，如图2所示。
功角θ将增大，定子合成磁场与转子磁场间的吸引减少。
发电机的转子力矩平衡关系将随着电磁力矩的下降而打破。
由于原动机主力矩未变，所以转子将获得使其加速的过剩转矩。
当励磁电流If减少时到θ角大于90㎜时，转子就可能超出同步点而失步，进入异步运行状态。
图1励磁电流衰减曲线图2 转矩、电势与功角θ的关系发电机失磁进入异步运行状态，由电网向发电机定子送入励磁电流，此电流在定子内感应出电势E，同时在气隙内产生旋转磁场。
由于转子转速超过同步转速，转子与旋转磁场间发生相对运动，其转差n1-n=Sn1(n1为定子磁场的同步转速，n为转子失磁后的转速)，转子以转差Sn1的速度切割定子旋转磁场。
浅析300MW汽轮机发电失磁故障及处理
浅析300MW汽轮机发电失磁故障及处理生产运营部崔志强前言汽轮发电机的激磁系统是机组运行中较为薄弱的环节，发电机失磁故障占机组故障比例也较大。
所谓汽轮发电机的失磁运行，系指发电机正常运行时，可能由于励磁开关误跳，励磁机或半导体励磁系统放生故障，转子回路开路及断路等原因，使发电机全部或部分失去励磁，但仍供给一定的有功功率，并以低转差率的异步运行状态与电网继续并列运行的一种特殊运行方式。
这对电网及机组本身都有一定的不良影响。
但由于300MW发电机失磁运行还能继续向电网供给大量的有功，因此，在失磁后，系统电压降低值在允许范围内，又无损坏发电机的情况下，则不必匆忙将发电机与系统解裂，以争取一定的时间来排除失磁的原因，恢复激磁，保证机组正常运行。
所以，电气值班员对发电机失磁故障必须事先有一定的思想准备：明确掌握发电机失磁后的失步过程、异步运行、恢复励磁后再同步过程以及发电机失磁后观察到的现象、失磁时的处理，做到心中有数。
及时、准确地分析和处理失磁故障，这对于确保机组供电的可靠性和系统得稳定性具有重要的意义。
对失磁运行的研究，是发电机运行中予以重视的问题。
1 发电机失磁后的失步过程汽轮发电机正常运行时，原动机的输入机械转规和轴上摩擦转矩，电磁制动力规处于平衡状态，转子以同步速度旋转，这时送出的电磁功率为：P e＝m·E o·U／X t·sinδ,在QFSN－300－2型齐鲁发电机中：相数m为3 ，在与无穷大电网并联的情况下：U为发电机端电压20KV，且当电机不饱和同步电抗Xt为1.836；又维持发电机激磁电流不变即发电机空载电势E o为常数时，P e随功率角δ按正弦规律变化。
因励磁系统故障，当刚刚失去励磁时，转子励磁产生的磁通则按指数规律逐渐下降直至衰减到零。
同时，由励磁通在定子绕组中感应得电势也按同一指数规律衰减。
随着定子绕组电势的减小，发电机的电磁功率P e也相应减小，致使电机轴上出现原动机转矩大于制动力矩的不平衡情况。
发电机失磁异步运行时,一般处理原则
发电机失磁异步运转时,一般处理原则发电机失磁异步运转时,一般处理原则如下:
(1) 对于不允许无励磁运转的发电机应当立即从电网解列,以免损坏设备或造成系统事故.
(2) 对于允许无励磁运转的发电机应按无励磁运转规定执行以下操作:
1) 快速降低有功功率到允许值(本厂失磁规定的功率值与表计摆动的平均值相符合),此时定子电流将在额定电流左右摆动.
2) 手动断开灭磁开关,退出自动电压调节装置和发电机强行励磁装置.
3) 注意其它正常运转的发电机定子电流和无功功率值是否超出规定,必要时按发电机允许过负荷规定执行.
4) 对励磁系统进行快速而细致的检查，如属工作励磁机的问题,应快速启动备用励磁几恢复励磁.
5) 注意厂用分支电压水平,必要时可倒至备用电源接带.
6) 在规定无励磁运转的时间内,仍不能使机组恢复励磁,则应将发电机自系统解列.
大容量发电机的失磁对系统影响特别大.所以,一般未经过试验确定以前,发电机不允许无励磁运转.
国产300MW发电机组,装设了欠磁保护和失磁保护装置.为了使保护装置字系统发生振荡时不致误动, 将失磁保护时限整定为1S.发电机失磁时,经过0.5S,欠磁保护动作，发电机由自动励磁切换到手动励磁,备用励磁电源投入运转,如果不是发电机励磁回路故障,发电机仍可拉
入同步而恢复正常工作. 如果备用励磁投入运转后,发电机的失磁现象仍未消除,那么经过S,失磁保护动作将发电机自系统解列.。
发电机失磁应急预案
发电机失磁应急预案发电机失磁应急预案（一）随着电力需求的增加，发电机作为一种重要的电力设备，被广泛应用于各个领域。
然而，由于各种原因，发电机有时会出现失磁的情况，这将导致发电机无法正常工作，严重影响到电力供应。
因此，建立一套有效的发电机失磁应急预案显得尤为重要。
一、发电机失磁的原因1. 温度过高：高温环境下，发电机铁磁材料的磁化能力会下降，造成失磁现象。
2. 外部磁场干扰：发电机周围存在强磁场或电磁干扰时，会影响发电机内部的磁场分布，导致失磁。
3. 线圈损坏：线圈在长时间运行中，可能因为绝缘老化、短路等原因，导致线圈受损，进而引起失磁。
二、发电机失磁的危害1. 无法提供电力：发电机失磁后，将无法产生电流，无法正常供电，给生产和生活带来极大不便。
2. 设备损坏：失磁将导致发电机运行异常，产生大量的过电压和过电流，可能会损坏发电机内部的电路和部件。
3. 火灾风险：失磁后，发电机内部可能会出现电弧和火花，引发火灾事故，带来严重的安全隐患。
三、发电机失磁应急预案1. 日常维护保养：定期对发电机进行检查和维护，确保其正常运行。
特别是要注意发电机温度的控制，避免过高温度。
2. 增强绝缘保护措施：定期检查发电机线圈绝缘情况，对老化的绝缘进行更换，确保线圈的正常运行。
3. 防止外部磁场干扰：在发电机周围设置较为严密的屏蔽措施，避免外部强磁场对发电机磁场的干扰。
4. 定期检测磁场强度：通过专业的检测仪器，定期检测发电机内部磁场的强度，及时发现并处理失磁问题。
5. 预留备用发电机：在关键场所，如医院、大型工厂等，应设置备用发电机，以备不时之需，保证电力供应的连续性。
6. 建立应急通讯机制：在发生发电机失磁的紧急情况下，及时与相关单位进行沟通，寻求帮助和支持。
7. 员工培训和演练：定期组织员工进行应急演练，提高员工应对发电机失磁事故的能力和应变能力。
8. 及时报警和排查：如果发现发电机失磁的迹象，应立即报警，并组织专业人员进行排查和修复。
同步发电机的失磁运行
(三)失磁运行的影响
• 发电机失磁后，转子磁场消失，发电机从电网吸 取大量无功功率，定子合成磁场与转子磁场间的 “拉力”减少，即发电机的电磁转矩减小。而此时 汽轮机的输入转矩没有改变，过剩转矩将使转子的 转速加快，并超出同步转速而产生相对速度，使发 电机失步而进入异步运行状态。此时，定子旋转磁 场以转差速度切割转子，在转子绕组或铁心表面感 应出交变电流，这个电流又与定子磁场作用产生了 转矩，即异步转矩。发电机转子在克服这个转矩的 过程中，继续向系统送出有功功率，即为异步功率。 当异步转矩等于汽轮机转矩时，产生了新的平衡。 实际上，由于转子速度的升高，在汽轮机调速系统 作用下，进汽量通常要减少。因此，失磁运行时的 异步功率要低于原来的有功功率。
• (1)转子电流指示近于零或等于零，具体由引起失磁的 原因而定。如转子回路断线时为零，如尚有回路使转子 构通者则可能近于零。
• (2)转子电压指示异常。在发电机失磁瞬间，转子绕组 两端可能产生过电压；如励磁回路开路，则转子电压降 至零；如转子绕组两点接地短路，则指示降低；转子绕 组开路时，指示升高。
失磁运行
• 失磁运行是指发电机在运行中因失磁而处于异步状态 • (一)引起失磁运行的原因 • (1)励磁变压器或励磁回路发生故障。 • (2)转子绕组或励磁回路开路，或转子绕组严重短路。 • (3)励磁调节器或副励磁机系统发生故障。 • (4)转子集电环电刷环火或烧断。
一、失磁过程分析
Pem
• 1、从失磁到失步
• 在异步运行状态下，由于发电机由系统吸收大量无 功功率，供定子和转子产生磁场，定子电流将超过额 定值。在降低至额定值时，有功负荷约为额定值的50 ％～70％。另外，在转子表面流过的感应交变电流， 将产生损耗而发热，在某些部位还会产生局部高温。 所以，对大型汽轮发电机一般不允许无励磁运行。
电厂发电机失磁保护动作跳闸事件分析报告
电厂发电机失磁保护动作跳闸事件分析报告一、事件背景在电厂的发电机组运行过程中，发生了失磁保护动作跳闸事件。
事件发生时，发电机组处于满负荷状态，而电厂正处于高负荷时段，因此事件对电厂的正常运行产生了较大的影响。
二、事件描述1.事件发生时间：2024年6月20日上午10时30分。
2.事件过程：在发电机组运行过程中，突然发生了失磁现象，发电机输出电压骤降。
失磁保护系统在检测到电压异常后迅速作出保护动作，将发电机组跳闸停机。
3.事件影响：因为发电机组是电厂的主要电源设备之一，事件导致电厂停机，造成了较长时间的停电，给电厂的正常运行带来了严重影响。
三、事件原因分析经过对事件进行分析，得出以下潜在原因：1.发电机励磁系统故障：可能是励磁系统的部件或元器件出现故障，导致失磁现象。
这可能是由于设备老化、过载等原因引起。
2.励磁控制系统故障：可能是励磁控制系统的逻辑错误或信号传输故障，导致失磁保护系统误判电压异常，进而触发了跳闸动作。
3.动磁极接触问题：可能是动磁极与转子之间的接触出现问题，导致励磁电流无法传输到转子，从而导致发电机失磁。
四、事件处理过程1.事件发生后，电厂迅速启动备用电源，恢复了电厂的供电能力。
2.对失磁保护系统进行检查和维修，确认系统功能正常。
3.对发电机励磁系统进行全面检查，查明励磁设备和控制系统的故障原因。
4.对励磁设备进行维修或更换新部件，恢复励磁系统的正常工作。
5.完善励磁控制系统的逻辑设计和信号传输路径，减少误判的可能性。
6.对动磁极和转子接触处进行检查和维修，确保接触良好，保证励磁电流能够正常传输。
五、事件教训和改进措施1.故障预防：加强对发电机的定期检修和维护工作，及时发现并消除潜在故障，降低失磁风险。
2.技术升级：对励磁设备和励磁控制系统进行技术升级，引入可靠性更高的设备和系统。
3.人员培训：加强对操作人员的培训，提高其对电力设备运行和故障处理的技能，提高对异常情况的判断和处理能力。
水轮发电机失磁运行损坏定子的分析及防范
到2 号机组励 磁装置 处检查发 现， 调节柜内 直流供
电 24 V 电源模 块 (DC/ DC 己故障 ，输出为 0 ，其 ) 直流 2 0 V 输人测试止常。11: 2 :0 ，运行人 员将 0 0
号 有功 13. 3 Mw ， 机 无功2 3 Mvar 。11OkV 系 统
及 1，2 号主变运行 ，1，2 号厂变分列运行。
2 2 发 电机失磁保护分析 从保护打 印报表分析 ，1 :4 :5 ，习组进人失 0 2 6 L 磁运行 ，经 0 25 5 延时 发 “ 号 失磁 T l 保护动 2 机
(1 将低 电)}闭锁条件取消 ，确保机组在失磁 ) 时能止确跳闸。 (2 对励磁系统两路交流 电源进行改造 ，使机 ) 组励磁系统两路交流电源 各取 自40 V 的 工 0 段和 1 段供 电，保证交流电源可靠供 电。
Mva r ; 2 号机 有功 13 8 M W，无功 1.g M、 r; 3 a
判断机组发生振荡，即联系 调度，于1 :4 :0 将 0 8 0 2 号机组 与 统解列。 系 停机后 运行人员到继保室检 查， 发现 2 号机组保护屏有 “ 失磁保护T l” “ 、过
负荷”等信号; 1号 机组保护出现 ‘ 过负荷”信号 。
关，手动合 40 开关 ， 复 40 V 厂用电分列运行 2 恢 0 时 ( 手 动操 作过程正常时 间约 6 5 ，厂房机组 运行 ) 声音 突然变 响 ，中控上位机显示 “ 号发 电机 电压 2
行试验， 发现其已损坏， 而交流2 v 电 4 源模块的 供电 取自40 V l 段， 0 在倒换厂用电 的时候( 断开
有功功率越低限 (0. 0 ” ) 等光字。2 号机组 单元频率 、
源均告丢 失。 特别是2 V 脉冲 电 4 源丢失， 直接导 致励磁装置可 控硅导 通角全关， 引发机组失磁进相
发电机失磁现象及处理方法
发电机失磁现象及处理方法一、引言1.1 任务背景发电机作为一种重要的发电设备，广泛应用于各个领域。
然而，发电机在运行过程中可能会出现失磁现象，导致发电机无法产生正常的电能输出，给生产和生活带来一系列问题。
因此，研究发电机失磁现象及其处理方法对于保障电力供应的稳定性具有重要意义。
1.2 文章目的本文旨在全面、详细、完整地探讨发电机失磁现象及其处理方法，通过对失磁原因和解决方案的研究，帮助读者深入了解发电机失磁的机理，提供有效的处理方法，以减少失磁带来的损失。
二、发电机失磁原因2.1 电源故障1.电源电压过低或过高2.电源电压波动较大3.电源频率异常2.2 发电机过载1.发电机超负荷运行2.短时间内大电流冲击2.3 发电机绝缘失效1.绝缘材料老化2.绝缘层受潮或受污染3.发电机运行温度过高2.4 外界磁场干扰1.强磁场干扰2.发电机周围有强磁性物体存在三、发电机失磁的表现3.1 发电机输出电压下降1.输出电压波动较大2.输出电压偏低3.2 发电机电流异常1.输出电流波动较大2.输出电流偏高3.3 发电机无输出1.无法输出任何电能2.机械部分运转正常3.4 发电机噪音增加1.异常噪音的产生2.噪音频率、幅度异常四、发电机失磁处理方法4.1 重新充磁处理1.通过外部电源重新充磁2.确保电源参数符合要求3.适度提高充磁电流4.2 检修绝缘部分1.检查绝缘材料的老化程度2.清洁绝缘层并除去潮湿或污染3.加强绝缘部分的散热措施4.3 消除外界磁场干扰1.避开强磁场区域运行2.在发电机周围安装磁屏蔽器4.4 检测与调整发电机负载1.合理规划负载，避免过载运行2.控制瞬时动作电流的大小结论本文对发电机失磁现象及其处理方法进行了全面、详细、完整地探讨。
失磁原因方面，电源故障、发电机过载、绝缘失效和外界磁场干扰是主要因素；失磁表现方面，发电机输出电压下降、电流异常、无输出和噪音增加是常见现象。
针对发电机失磁问题，重新充磁处理、检修绝缘部分、消除外界磁场干扰和检测与调整发电机负载是常用的处理方法。
发电机失磁现象及处理方法
发电机失磁现象及处理方法一、发电机失磁现象的定义及原因发电机失磁是指在运行中，由于某些原因，发电机磁场消失或减弱，导致输出电压降低或完全没有输出电压的现象。
常见的原因有以下几种：1.励磁系统故障：励磁系统是维持发电机正常运转的关键部件之一。
如果励磁系统出现故障，如励磁电源故障、调节器损坏等，就会导致发电机失去励磁而失磁。
2.外界干扰：在工业生产中，有时会出现外界干扰的情况，如雷击、高压线路、强电场等都可能导致发电机失去励磁而失磁。
3.绕组故障：发电机绕组是由铜线绕成的，在长期运行中容易出现断线、接触不良等故障。
如果绕组出现故障，就会导致发电机失去励磁而失磁。
二、处理方法1.检查励磁系统对于励磁系统故障造成的失磁问题，需要首先检查励磁系统是否正常。
具体方法如下：（1）检查励磁电源是否正常。
可以使用万用表检测励磁电源的电压和电流是否正常，如果不正常则需要修理或更换。
（2）检查调节器是否损坏。
如果调节器损坏，就需要进行维修或更换。
（3）检查励磁线路是否接触良好。
如果发现接触不良，就需要重新接好或更换。
2.消除外界干扰对于外界干扰造成的失磁问题，需要采取以下措施：（1）加强防雷措施，如安装避雷针、接地线等。
（2）减少高压线路和强电场对发电机的影响，可以采用隔离、屏蔽等措施。
3.修复绕组故障对于绕组故障造成的失磁问题，需要进行以下处理：（1）检查绕组是否有断线、接触不良等情况。
如果有，则需要重新焊接或更换铜线。
（2）对于绕组出现过热或烧毁现象，需要进行局部修复或更换整个绕组。
4.其他处理方法如果以上方法都无法解决失磁问题，则可能是因为发电机内部元件损坏或老化，需要进行更换或维修。
此时需要将发电机拆开检查，并根据具体情况进行维修或更换。
三、预防措施为了避免发电机失磁问题的发生，可以采取以下预防措施：1.定期检查励磁系统和绕组状态，及时发现并修复故障。
2.加强对外界干扰的防范，如加装避雷针、接地线等。
3.定期对发电机进行保养和维护，延长使用寿命。
发电机的失磁运行及其产生的影响
发电机的失磁运行及其产生的影响
失磁故障指励磁突然全部消逝或部分消逝（低励）使励磁电流低于静稳极限所对应的励磁电流。
（1）失磁缘由主要有三种
①励磁回路开路，励磁绕组断线灭磁开关误动作，励磁调整装置的自动开关误动，可控硅励磁装置中部分元件损坏；
②励磁绕组由于长期发热，绝缘老化或损坏引起短；
③运行人员调整等。
（2）失磁后的基本物理过程
①δ90o 发电机未失步：同步振荡阶段；
②δ=90o（静稳定极限角）：临界失步状态；
③δ90o 转子加速愈趋猛烈：异步运行阶段。
在发电机超过同步转速后，转子回路中将感应出频率为fG-fS的电流(fG为发电机转速的频率，fS为系统频率)，该电流将产生异步功率Pac，当Pac=PT即进入稳态的异步运行阶段。
（3）失磁后的影响
对电力系统：
①汲取Q→U↓，无功储备不足，将因电压崩溃而瓦解。
②U↓→其他发电机Q↑→过电流→后备爱护动作，故障扩大。
③失磁→失步→振荡→甩负荷。
对发电机：
①转子中fG-fS的差频电流→过热。
②转差率s=(fG-fS)/fS↑→吸Q↑→R2(1-s)/s↓→定子过电流→发热。
③转速↑→振动。
可见失磁后，若不失步，无直接危害。
失步后，对发电机及系统有不利影响，故应装设特地的失磁爱护。
发电机失磁异步运行的问题分析
发电机失磁异步运行的问题分析发电机在运行中，励磁回路因种种故障或事故，造成全失磁或部分失磁时有发生。
此时如何处置，是立即跳主开关甩负荷停机?还是让电机异步运行，寻找失磁原因恢复励磁再同步，这是电力工作者的分歧。
多年来世界电力工作者均作了许多实践研究，其结果表明发电机失磁转入异步运行后，迅速将有功功率减到0.4～0.5倍额定有功功率(以定子电流不超过额定值为准)就可在甚低的转差率下稳态异步运行。
目前世界上一些国家都已采用。
1982年中国在福州举行的第三次全国电机专业会议，将“发电机失磁异步运行”列为研究课题之一，此后，据不完全统计，全国部分电力试验研究院与电厂，在tqq-100-2型、q fs-125-2型、sqf-100-2型与qfss-200-2型发电机上，共作了10多台次的试验研究工作，取得了一定的成果。
但终因同行在理论、观点和应用上尚未取得共识，使这种有助于电力生产发展的运行技术，未获得应用。
本文针对发电机失磁异步运行的有关问题，列出现场实测数据，理论计算与实践相结合，说明、分析、消除疑虑，让发电机失磁异步运行尽快应用。
1应用发电机失磁异步运行的必要性目前中国电力系统100 mw及以上的发电机，已成为主力机组，担负着基荷和调峰负荷。
一些发电部门，由于对发电机失磁异步运行的机理、特性了解不够，当发电机失磁后，往往采取立即甩负荷以致停机的措施，发电机的失磁保护有的也是如此整定的，这不是好的办法。
因为突然甩负荷停机，不利于电力系统的稳定运行，既降低了供电的可靠性，又增加了开停机次数会缩短电机的使用寿命，更增加了起动电机消耗的能源。
同时，还会因突然甩负荷而引起一些恶性事故，造成重大的损失，这在电力系统中是有先例的。
此外，励磁系统的事故统计表明，在100 mw及以上的火电机组182台中，交流励磁机系统153台，直流励磁机系统29台。
就汽轮发电机交流励磁系统的事故统计列于表1。
在表1励磁系统的事故统计中，仅短短4年每年就有45.5台事故，因此大型汽轮发电机在运行中突然失磁，若处理不当是造成发电机或电力系统事故(或故障)的主要原因之一。
发电机失磁危害及处理方法
发电机失磁危害及处理方法[摘要]分析了发电机失磁的原因及对电力系统和发电机本身的危害，提出了切实可行的处理方法及预防措施。
【关键词】发电机；失磁保护；判据1、发电机失磁的原因引起发电机失去励磁的原因很多，一般在同轴励磁系统中，常由于励磁回路断线（转子回路断线、励线机电枢回路断线励磁机励磁绕组断线等）、自动灭磁开关误碰或误掉闸、磁场变阻器接头接触不良等而使励磁回路开路，以及转子回路短路和励磁机与原动机在连接对轮处的机械脱开等原因造成失磁。
大容量发电机半导体静止励磁系统中，常由于晶闸管整流元件损坏、晶体管励磁调节器故障等原因引起发电机失磁。
2、发电机失磁对发电机本身影响（1）发电机失去励磁后，由送出无功功率变为吸收无功功率，且滑差越大，发电机的等效电抗越小，吸收的无功功率越大，致使失磁发电机的定子绕组过电流。
（2）转子的转速和定子绕组合成的旋转磁场的转速出现转差后，转子表面（包括本体、槽楔、护环等）将感应出滑差频率电流，造成转子局部过热，这对发电机的危害最大。
（3）异步运行时，其转矩发生周期性变化，使定、转子及其基础不断受到异常的机械力矩的冲击，机组振动加剧，威胁发电机的安全运行。
（4）当失磁适度严重时，如果有关保护不及时动作，发电机及汽轮机转子将马上超速，后果不堪设想。
3、发电机失磁对电力系统影响（1）当一台发电机发生失磁后，由于电压下降，电力系统中的其它发电机，在自动调整励磁装置的作用下，将增加其无功输出，从而使某些发电机、变压器或线路过电流，其后备保护可能因过流而误动，使事故波及范围扩大。
（2）低励和失磁的发电机，从系统中吸收无功功率，引起电力系统的电压降低，如果电力系统中无功功率储备不足，将使电力系统中邻近的某些点的电压低于允许值，破坏了负荷与各电源间的稳定运行，甚至使电力系统电压崩溃而瓦解。
（3）一台发电机失磁后，由于该发电机有功功率的摇摆，以及系统电压的下降，将可能导致相邻的正常运行发电机与系统之间，或电力系统各部分之间失步，使系统发生振荡。
发电机失磁保护未动作分析及处理
Ｐ ４ ３３
Ｄ２
｜ Ｄ １ Ｊ ３ ＸＯ３ １ ＸＯ３ ２ ．
黄
ቤተ መጻሕፍቲ ባይዱ
Ｊ ９ ＤＩ
电 机 保 护 失 去 Ｔ 作 电 源 ． 套 工 作 电 源 正 常 ， 套 发 Ｂ Ｂ 电 机 保 护 失 磁 保 护 、 步 保 护 拒 动 导 致 事 故 ‘ 。 失 大
Ｊ 黄 ＸＯ３． Ｄ ８ ７
２２ ３号机 组紧 急停机 动作 过程 。
励 磁 调 节 器 直 流 Ｔ 作 电 源 消 失 后 ．从 ３ 弓 机 组 ‘ 失 磁 开 始 至 跳 闸 ． 关 参 数 发 大 幅 度 变 化 ． 子 绕 相 定
组 电 流 升 至 ２ ． Ａ． 端 电 约 降 至 ｌ Ｖ． 组 有 ２８ｋ 机 ０ｋ 机
为 一 ５ Ｍｖ ｒ ４ 号 机 组 自‘ 功 率 约 为 ｌ ６ ａ ： 功 ＯＭＷ ． 功 功 无 率 约 为 一 ５Ｍｖ ｒ ５号 机 组 处 于 检 修 状 态 。 ６ ａ：
表 １ 阻 抗 圆 测 试 数 据
Ｔａ ． Ｒｏ ｎ ｐ ｄ ｎ ｅｔ ｓ ａ ａ ｂ１ ｕ ｄｉ ｅ ａ ｃ ｔ ｔ ｍ ｅ ｄ
功 由 ２ ０ＭＷ 降 至 ｌ ０ＭＷ ． 功 功 率 在 ｌ ９ ０ 无 ｓ内 由 正 常 运 行 的 － ５ Ｍｖ ｒ 速 降 低 到 － ８ ａ ． 随 后 ２ｓ ６ ａ 迅 ４ ０ Ｍｖ ｒ 内 变为－ ５ ４ ４Ｍｖ ｒ 之 后 ２ ａ． ０ Ｓ内 稳 定 在 － ８ Ｍｖ ｒ 机 ３０ ａ． 组 转 速 由 额 定 转 速 ７ ／ ｉ 升 至 ｌ ０ ｒ ｎ １ ０ 额 ５ｒｒ ｎ ａ ２ ｍｉ ． ０ ％ ／ 定 转 速 最 高 升 至 １０ 额 定 转 速 ．调 速 器 发 紧 急 停 ６ ％ 机 令 ． 电机 紧 急 停 机 发
发电机异常运行现象的分析和处理
发电机异常运行现象的分析和处理一、发电机过负荷(1)原因:在小电网中,大用户增加负荷;某发电厂事故跳闸,大量负荷压向本站.(2)现象:过负荷光字牌亮,并发出音响信号;定子电流表指示超过允许值;定子和转子温度升高.(3)处理:与调度联系减少负荷或启动备用机组;调整各机组之间有功和无功负荷的分配.二、励磁系统一点接地励磁系统的绝缘电阻应在0.5MΩ以上,绝缘电阻降到0.5MΩ以下时,值班人员应进行认真检查,当绝缘电阻降到0.1MΩ时,应视为已发生一点接地故障.(1)原因:励磁系统绝缘损坏;滑环、整流子、电刷架的炭粉过多，引起接地。
（2）现象：励磁系统的正极或负极，对地有电压指示；机组运转正常；各表计指示正常。
（3）处理：申请停机处理。
三、发电机温度不正常（1）原因：电流过大或测温装置不正常；发电机冷却通风不畅或通风道气流短接。
（2）现象：定子绕组温度在100℃以上及发电机出风温度过高。
（3）处理：检查测温装置；平衡各机组负荷或与调度联系减少负荷；查明是否由于内部局部短路而引起；排除通风受阻或短接现象。
四、电压互感器回路故障（1）原因：电压互感器二次侧有短路；高低压侧的熔丝熔断或接触不良；系统故障导致。
（2）现象：熔丝熔断，测三相电压不平衡；“TV”熔丝熔断“发”信号（3）处理：检查二次回路熔丝；如处理二次熔丝不能消除故障，应申请停机处理。
五、操作回路故障（1）原因：直流设备故障；操作回路熔丝熔断、接触不良或操作回路断线；断路器辅助触头接触不良；回路监视继电器动作后未复归等。
（2）现象：操作屏上显示“操作回路断线（故障）”信号。
（3）处理：机组可继续运行；查明原因设法消除。
六、发电机断路器自动跳闸（1）原因：发电机内部故障，如定子绕组短路或接地短路；发电机外部故障，如发电机的出线、母线或线路短路；继电保护装置及断路器操动机构误动或值班员误碰。
（2）处理：检查发电机灭磁开关是否已跳开，如没有应立即将其断开，以防过电压，而使发电机内部故障扩大；将磁场变阻器放到最大位置；查明断路器自动跳闸的原因，再酌情进行处理。
最简单发电机失磁的处理方法
最简单发电机失磁的处理方法
发电机失磁通常是指发电机的励磁磁场突然消失或变弱，导致输出电压降低或无法输出电流。
最简单的处理方法是重新励磁。
下面我将更详细地解释这个过程。
发电机的励磁是指在转子上通电来产生磁场，这个磁场会与定子线圈产生电磁感应，从而产生电能。
如果励磁磁场突然消失或变弱，那么发电机就会失去输出电压或电流。
处理失磁的方法有很多种，但最简单的方法是重新励磁。
具体步骤如下：
1. 关闭发电机的输出开关，断开负载电路。
2. 确认发电机是否正常工作，检查发电机绕组和励磁线圈是否损坏。
3. 打开励磁开关，让励磁电流流过励磁线圈，产生磁场。
4. 检查发电机的输出电压是否已经恢复正常。
5. 如果输出电压已经恢复正常，可以重新连接负载电路。
需要注意的是，重新励磁时需要先关闭发电机的输出开关，避免输出电流对电路和设备造成损坏。
另外，如果励磁线圈或发电机绕组受损，可能需要更换或维修，以确保发电机正常工作。
总之，最简单的发电机失磁的处理方法是重新励磁。
但是如果问题持续存在或发电机有其他损坏，需要及时检修或更换设备。
专业论文汽轮发电机失磁运行分析及处理原则
专业论文汽轮发电机失磁运行分析及处理原则汽轮发电机失磁运行是指在汽轮机运行过程中，由于一些原因导致发电机失去励磁而无法正常工作的现象。
这种情况不仅会影响汽轮机的发电效率，还会对电网的稳定性和可靠性造成一定的影响，因此对汽轮发电机失磁运行的分析和处理具有重要意义。
首先，需要对汽轮发电机失磁运行的原因进行分析。
汽轮发电机失磁的原因主要有以下几点：1.励磁系统故障：励磁系统是汽轮发电机正常工作的关键，如果励磁系统出现故障，如稳压器失灵、励磁机故障等，就会导致发电机失磁。
2.供电系统故障：如果供电系统出现故障，如断电、电压波动等，就会导致发电机失去励磁而失磁。
3.短路故障：如果发电机绕组出现短路故障，会导致电流增大，从而使励磁系统无法维持正常的励磁，进而造成发电机失磁。
针对汽轮发电机失磁运行的原因，可以采取以下处理原则：1.及时发现故障原因：对于发电机失磁运行，首先要及时查找故障原因，找出导致发电机失磁的具体原因，可以通过检查励磁系统、供电系统和发电机绕组等关键部件来进行分析。
2.快速处理故障：一旦发现发电机失磁，应该立即停机进行检修，查找故障点并进行修复。
对于励磁系统故障，应检查稳压器、励磁机和励磁绕组等部件，修复或更换故障组件。
对于供电系统故障，应检查供电电源、断路器等设备，确保稳定供电。
对于发电机绕组短路故障，应进行绝缘检查和修复。
3.加强维护保养：为了防止发电机失磁，需要在日常运行中加强对励磁系统和供电系统的维护保养工作，定期检查并清洁励磁机、稳压器等关键部件，确保其正常工作。
同时，要加强对发电机绕组的绝缘检查和维修工作，防止短路故障的发生。
4.安装监测装置：为了及时发现发电机失磁的情况，可以安装监测装置对励磁系统进行在线监测，当发现励磁系统出现异常时，可以及时采取措施进行处理，防止发电机失磁。
综上所述，对于汽轮发电机失磁运行的分析和处理，需要及时发现故障原因，快速处理故障，加强维护保养，并安装监测装置，以确保发电机的正常运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
发电机失磁运行分析及处理摘要：发电机失磁运行是常见的故障形式。
发电机运行时发生失磁对发电机本身和电力系统造成影响，一旦保护拒动其将破坏电力系统的稳定运行、威胁发电机的自身安全。
我们要从认识发电机失磁原理、失磁后工况变化，制定发电机失磁防范措施，避免发电机失磁运行和失磁后快速切除故障发电机运行。
关键词：失磁措施处理1、发电机失磁工况介绍发电机是一种将机械能转变为电能的工具，简单的从原理方面说，它是由转子和定子线圈组成的，转子绕组由励磁系统提供电流，在原动机的拖动下旋转，即产生了旋转磁场，旋转磁场切割定子线圈，在定子回路产生感应电势，当发电机带上负载后，就产生了三相交流电，因三相定子绕组依次相差120°电角度布置，三相电流产生的磁场组合成一个磁场，即产生了定子旋转磁场。
发电机正常运行中，转子的旋转磁场与定子的旋转磁场方向、速度相同，转差为零，即发电机为同步运行方式。
当发电机励磁系统故障后，失去了励磁电流，也就是平常所说的发电机失磁。
发电机失磁后，转子旋转磁场消失，电磁力矩减少，而原动力矩不变，出现了过剩力矩，使转子转速增加，转子与定子的旋转磁场有了相对速度，出现了转差，定子磁场以转差速度切割转子表面，使转子表面感应出电流来，这个电流与定子旋转磁场作用就产生了一个力矩，称为异步力矩，它的制动作用限制了转子转速无限升高，转速越高，异步力矩越大，从而降低了转差，这时的发电机进入了异步运行状态。
发电机从系统吸收无功，供定子、转子产生磁场，向系统输送有功功率。
2、发电机失磁运行的危害2.1对发电机本身的影响2.1.1、由于发电机失磁后，转子与定子出现了转差，在转子表面感应出转差频率的电流，该电流在转子中产生损耗，使转子发热增大，转差越大电流越大，严重时可使转子烧损；特别是直接冷却高利用率的大型机组，热容量裕度相对降低，转子容量过热。
2.1.2失磁后，发电机转入异步运行，发电机的等效电抗降低，从系统吸收的无功功率增大。
失磁前的有功越大，转差越大，等效电抗就越小，吸收的无功也越大，因此在大负荷下失磁，由于定子绕组过电流将使定子过热。
2.1.3异步运行中，发电机的转距有所变化，因此有功功率要发生严重的周期性变化，使发电机定子、转子、基座受到异常的机械冲击力振动，使机组的安全受到威胁，汽轮发电机由于同步电抗较大，平均异步功率较大，调速系统也比较灵敏，所以振动不是十分严重。
2.1.4失磁运行，定子端部漏磁通增大，使端部的部件和边段的铁芯过热。
2.1.5大型发电机失磁易引起发电机振荡，失磁前的有功功率越大，失磁后吸收的无功也越大，发电机端电压下降越大，发电机输出功率降低，功角特性由1转向2，从a点向b点运行，因为过剩力矩的出现，转子加速使功角δ增大，从b点向c点运行，由于转子惯性，使之越过c点，使功角δ大于90°，达到d点，到d点后由于异步力矩的作用及惯性的消失，向c点运行到达c点，由于惯性又向b点，这样来回摆动，转速时高时低，这就形成了发电机的振荡。
2.2对电力系统有危害2.2.1、发电机失磁后，从系统吸收相当容量的无功功率，，引起系统电压下降，如果电力系统无功储备容量不足，将使邻近失磁的发电机组部分系统电压低于允许值，威胁负载和各电源间的稳定运行，甚至导致系统电压崩溃而瓦解。
2.2.2、发电机失磁后，引起系统电压下降，将使邻近的发电机增大无功较多，甚至强磁动作，因而引起发电机、变压器、线路引起过电流、保护动作、导致大面积停电，扩大故障范围。
3、发电机失磁的主要原因3.1误操作使励磁系统逆变灭磁或误拉灭磁开关。
人为误操作往往是由于人员风险评估不到位、精神状态不好或习惯性违章所至。
在控制室易发生用SAC5误拉灭磁开关或用SAC1逆变的操作，而在就地则易发生误碰使灭磁开关跳闸导至发电机失磁的事故。
在QE1控制回路中，有合跳闸按钮，在UN柜旁的控制柜内SBC1为就地合闸按钮，SBT1为就地分闸按钮，此二钮均为检修人员在检修时，传动开关所用。
正常运行时，运行人员千万不能碰此按钮，以防止QE1开关跳闸，造成发电机失磁。
3.2、磁系统故障导致保护动作逆变灭磁。
为防止励磁系统故障，我厂机组的励磁系统设有如下保护：1.发电机转子过电压保护：U=2.4kV时，FV1动作，使Q1开关闭合。
2.自动励磁调节器保护：发电机出口PT小开关跳闸；交流电源开关跳闸时自动切换至另一套装置运行。
3.转子一点接地保护：用25Hz电源一点接在励磁绕组上，一点接在接地碳刷上，测转子绕组对地电阻15KΩ时发信号。
4.励磁机保护：差功保护、过流保护动作时，逆变灭磁。
5.功率柜柜保护：发电机两台功率柜风机故障：发电机两台故障功率柜电流指示为0发电机两台功率柜熔丝断：发电机对应故障功率柜电流指示为0。
6.电机转子过负荷保护：Iop=2.71A t=9S出口方式：发信号Iop=3.2A t=5S 出口方式：减磁Iop=2.85A 反时限t1=3min出口方式：解列灭磁7.励磁机失磁保护：QE1开关掉闸或KL3灭磁时，合Q1开关，发电机逆变灭磁。
8.低频保护：F=48.0Hz TL8=99S发信F=47.5Hz TL9=48S解列灭磁F=47.0Hz TL10=8S解列灭磁9. 过频保护：F=51.0Hz TL15=99S发信F=51.5Hz TL16=24S发信当f =45Hz时，跳开QE1、QE11开关。
3.3、发电机转子回路断线。
发电机转子回路断线，可能发生在转子绕组、发电机或励磁机碳刷处，由于电流过大，碳刷分流不均匀，导致各别碳刷过电流发热，严重时烧断刷辫断路，造成其它碳刷电流更大，最终导致发电机碳刷全断，发电机失磁。
灭磁开关及刀闸误掉闸也将引起转子回路断线。
3.4、系统接地造成灭磁开关误跳或保护误动。
直流系统两点接地时，也易造成保护误动或开关误跳，造成失磁。
4、防止发电机失磁运行的防范措施4.1控制配电室的温度不超过30℃，保障配电室的通风及制冷设备的可靠运行。
4.2日常巡检时注意检查各保护装置、PT、CT工作正常。
4.3日常巡检时注意励磁系统各交直流开关合、断位置正确，供电正常，运行时禁止误断开关。
4.4发电机出口PT小开关跳闸；交流电源开关跳闸时自动励磁调节器自动切换至另一套装置运行应注意检查。
4.5巡检时，注意可控硅保险是否有熔断现象，灯灭，如一个柜有保险断应控制励磁电流的增长，将故障柜退出运行，通知检修人员立即处理。
4.6巡检时，注意功率柜风机是否运转正常，如一个柜有风机故障，应控制励磁电流的增长，将故障柜退出运行，通知检修人员立即处理。
4.7当一个功率柜故障时，检修时拉合开功率柜交直流刀闸QS11、QS12、QS21、QS22、QS31、QS32、QS41、QS42时，应当在功率柜K11、K12、K21、K12控制脉冲开关退出的情况下合闸和拉闸。
4.8巡检时注意切换励磁机转子绝缘监查表，当绝缘降低时应立即查找原因，及时处理。
注意发电机转子绝缘监查装置，正常时显示118KΩ，当对地电阻在5—15KΩ时经总工批准，可以运行24h，申请停机；当电阻小于5K时应立即申请停机，以防止励磁系统2点接地造成失磁或使转子磁场分布不均匀，造成发电机振动。
4.9当直流系统接地时，应立即查找，按照查直流接地的规定执行，防止两点接地。
励磁系统的操作应执行监护制度，加强运行人员的责任感，杜绝习惯性违章。
4.10发电机励磁机碳刷的运行维护：严格执行碳刷、滑环的定期吹扫，擦拭工作，定期检查运行情况，大负荷期间，每天前夜班要用钳形电流表测50%电刷电流，以保证电流均匀，及时调整，及时更换同型号的碳刷，以防止过短将滑环损坏。
碳刷打火时，首先检查打火程度，根据情况决定是否减负荷，用洁净的布擦拭直流子及滑环表面用干燥的空气吹扫，严重时可用0号砂纸打磨，调整压力。
如处理无效可申请停机。
如打火严重，构成环火，应立即申请停机，以防止将滑环损坏。
5、发电机失磁运行处理5.1失磁时的现象：1）无功表指示为负值。
2）有功降低也有可能摆动。
3）转子电流为0或在0点摆动。
4）转子电压指示为0或在0摆动。
5）定子电压指示降低。
6）定子三相电流大幅度升高并摆动。
7）转速超过额定值。
8）QE1、QE11其一或同时跳闸，Q1合闸。
9）逆变指示灯亮。
7）另一台机无功增加可能强磁动作。

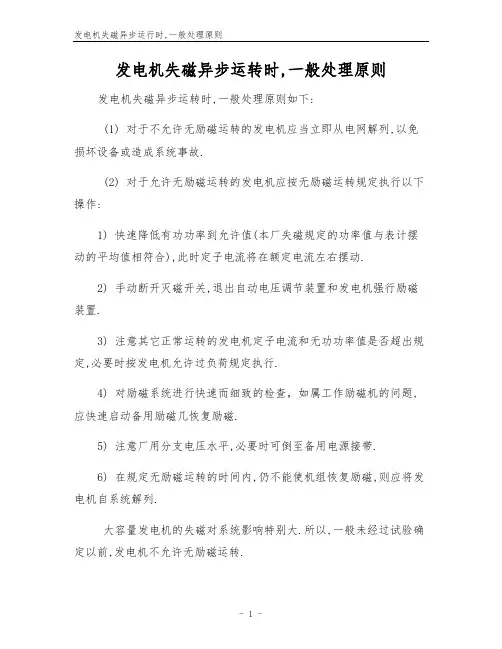

5.1、发电机失磁异步运行时,一般处理原则如下:5.1 对于不允许无励磁运行的发电机若失磁保护动作跳闸，则应迅速查看厂用电的自投情况，如自投不成功或未自投，应立即手动投入。
如果失磁保护拒动应立即急停发电机同时对励磁回路检查，当故障点在工励系统时，则可将其退出隔离，通知检修处理。
5.2对于允许无励磁运行的发电机应按无励磁运行规定执行以下操作:5.2.1 迅速降低有功功率到允许值(本厂失磁规定的功率值与表计摆动的平均值相符合), 此时定子电流将在额定电流左右摆动。
5.2.2 手动断开灭磁开关,退出自动电压调节装置和发电机强行励磁装置。
5.2.3注意其它正常运行的发电机定子电流和无功功率值是否超出规定,必要时按发电机允许过负荷规定执行。
5.2.4对励磁系统进行迅速而细致的检查，如属工作励磁机的问题,应迅速启动备用励磁几恢复励磁。
5.2.5 注意厂用分支电压水平,必要时可倒至备用电源接带。
5.2.6 在规定无励磁运行的时间内,仍不能使机组恢复励磁,则应将发电机自系统解列。
6、大容量发电机的失磁对系统影响很大。
所以,一般未经过试验确定以前,发电机不允许无励磁运行。
我公司发电机组装设了失磁保护装置，为了使保护装置系统发生振荡时不致误动, 将失磁保护时限整定为1S，发电机失磁时,经过1S失磁保护动作跳开主变高压侧两台500KV出口开关，将发电机自系统解列。
如果发电机失磁保护拒动，值班员根据现象确认失磁后立即汇报值长，用500KV开关将机组解列，检查厂用电自投情况，不成功或来自投的应手动投入后，对励磁系统检查，查找故障点后，联系检修处理。
