220kv线路光纤差动保护改造工程施工中问题分析
220kV线路保护双光差双通道改造的应用与研究
220kV线路保护双光差双通道改造的应用与研究文章通过对广东沿海地区220kV线路保护的现状分析，提出存在的问题。
并根据广东电网电力调度控制中心《保底电网220kV及以上线路保护双通道双光差改造方案》，针对220kV线路保护改造的技术研究和实施办法。
标签：220kV，线路保护，双重化，通道方式基于近年来台风等极端天气对广东沿海地区电网运行安全的影响，南方电网公司应急办〔2017〕10号文《应对台风“天鸽”“帕卡”应急处置工作整改提升计划》及广电安〔2017〕39号文均相应提出了要求，220kV以上线路保护必须改造为具备双通道双光差性能的高可靠性装置，以确保广东地区保底电网的安全性。
[1]因此制定了2020年底前，完成相关地区220kV以上线路保护改造的目标。
针对双光差双通道改造，满足12年技改准入年限的保護装置，采取整套更换。
而不具备准入条件的保护装置，可采用插件升级、保护装置加装通道、接线改动和整屏更换等多种对应措施。
改造前220kV线路保护均为单通道，并具有专用光纤通道，改造后则需具备双通道，双套分别为一路专用光纤，一路复用光纤（光或电）。
[2]对于复用光纤通道，通信专业需相应配置具备2M光接口板和2M电接口板的传输网设备，两路复用通道需完全独立，并满足分别连接传输A、B网设备的条件。
1. 220kV线路保护改造方案的选择1.1 现状目前南方电网220kV线路保护设备多采用北京四方、国电南自、南瑞继保、许继电气和长园深瑞等厂家设备。
改造前，相关厂家的线路保护设备多以单通道光差保护及单通道纵联保护为主。
若要按照广东电网反措要求改造，则需对18年以前投运的保护设备进行分类分析。
根据发文“2018年电力通信网运行重点工作”，至2019年，广东地区电力通信网络均通过省地新A网建设和部分地区传输网改造项目具备了双通道条件。
[2]1.2 现有设备的分析目前涉及的范围是前期220kV线路的单通道光差保护及单通道纵联保护，针对湛江地区220kV线路保护类型的收资情况，具体对比如下表格：基于各厂家的线路保护改造情况和难度分析，更换插件达到升级的办法，相对来说，操作繁琐，安全不能保障，效率较低。
探究220kV线路光纤差动保护联调方案
探究220kV线路光纤差动保护联调方案摘要：文章依据220kV线路的结构特点，分析了线路中光纤分相差动保护的工作原理，光纤分相差动保护装置的特点，差动保护中通信装置的接口方式，以及时钟在保护装置中所起到的作用。
从保护联调的角度分析了联调的具体实施方法和存在的问题。
关键词：线路；光纤；差动保护；联调220kV线路是电力系统中联系整个系统的支架，线路是否运行在安全可靠的状态下在很大程度上决定着整个电力系统是否能安全可靠的运行。
因此，在220kV输电线路上采用的多个成套微机保护装置应同时满足继电保护装置选择性、灵敏性、速动性以及可靠性四个最基本的要求。
一、输电线路上常用差动保护概述在输电线路上最常使用的差动保护方式是分相电流差动保护。
分相电流差动保护，从保护的工作原理上来说，是一种理想化的方式。
分相电流差动保护的优势体现在，保护方式不受震荡干扰、不受运行方式影响，过渡电阻对它的影响非常小，保护方式自身具备选相的能力，因其具备继电保护装置应该具备的绝对选择性、灵敏性以及速动性等诸多优点，光纤分相电流差动保护已成为了220kV输电线路上使用最多最主要的保护方式。
分相电流差动保护的保护原理是，通过输电线路两侧的微机保护装置之间的互通信息，实现对本输电线路的保护。
要想确保分相电流差动保护能够安全可靠的投入到运行中，就要对输电线路两侧的微机保护装置进行联调。
就目前一些铺设的输电线路，分相电流差动保护是采用光纤通道，将220kV输电线路两侧的微机保护装置进行纵向联结，将一端的电流、电压幅值及方向等电气量数据传送到另一端，将两端的电气量数值进行对比，依此判断输电线路上的故障时发生在本段线路范围之内还是范围之外，针对于线路范围之内的故障才采取切断线路的一系列动作。
在输电线路的实际应用中，差动保护装置在交换线路两侧电气量的时候一般采用允许式信号作为接受对侧电气量的指示，当装置发生异常或者是TA发生断线时，发生异常的这一侧的起动元件及差动继电器有可能都发生动作，但线路的另一侧不会向异常的这一侧发出允许信号，有效避免了纵联差动保护的误动现象，提高了输电线路运行的可靠性；另外，输电线路上的保护装置还能传输来自远方的跳闸信号，传输过电压命令信号等，纵联差动实现了输电线路两侧断路器在故障发生时快速跳闸，从而保证了继电保护装置的速动性。
220kV母线差动保护动作事故原因和改进措施

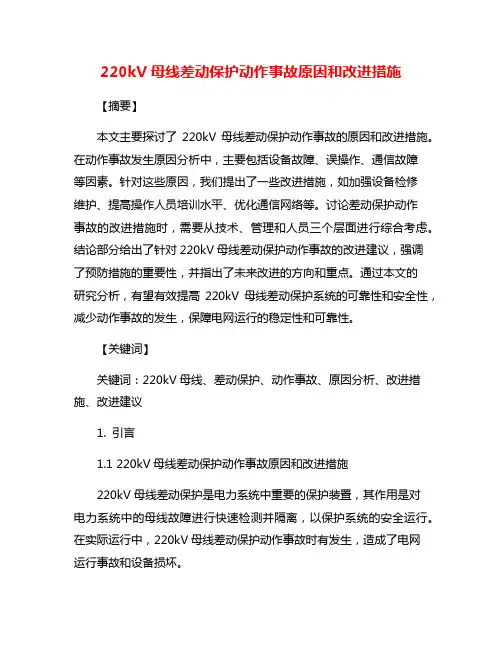

220kV母线差动保护动作事故原因和改进措施【摘要】本文主要探讨了220kV母线差动保护动作事故的原因和改进措施。
在动作事故发生原因分析中，主要包括设备故障、误操作、通信故障等因素。
针对这些原因，我们提出了一些改进措施，如加强设备检修维护、提高操作人员培训水平、优化通信网络等。
讨论差动保护动作事故的改进措施时，需要从技术、管理和人员三个层面进行综合考虑。
结论部分给出了针对220kV母线差动保护动作事故的改进建议，强调了预防措施的重要性，并指出了未来改进的方向和重点。
通过本文的研究分析，有望有效提高220kV母线差动保护系统的可靠性和安全性，减少动作事故的发生，保障电网运行的稳定性和可靠性。
【关键词】关键词：220kV母线、差动保护、动作事故、原因分析、改进措施、改进建议1. 引言1.1 220kV母线差动保护动作事故原因和改进措施220kV母线差动保护是电力系统中重要的保护装置，其作用是对电力系统中的母线故障进行快速检测并隔离，以保护系统的安全运行。
在实际运行中，220kV母线差动保护动作事故时有发生，造成了电网运行事故和设备损坏。
动作事故的发生原因主要包括以下几个方面：首先是设备故障，比如差动保护装置本身出现故障或者被错误设置；其次是操作错误，可能是操作人员未按规定操作或者误操作导致误动作；还有可能是外部因素影响，比如电力系统负荷变化、雷击等原因引起的变化造成误动作。
针对220kV母线差动保护动作事故的改进措施主要包括以下几点：首先是加强差动保护装置的检修和维护工作，保证设备稳定运行；其次是加强操作人员的培训和教育，提高其操作技能和规范操作流程；还应该加强系统监测和故障诊断能力，及时发现并处理故障，避免误动作的发生。
针对220kV母线差动保护动作事故，应该采取积极有效的措施进行改进，保障电力系统的安全稳定运行，减少运行事故和设备损坏。
希望在今后的实践中能够不断总结经验，提高差动保护系统的可靠性和稳定性。
一起220KV线路光纤纵差保护装置误动原因分析

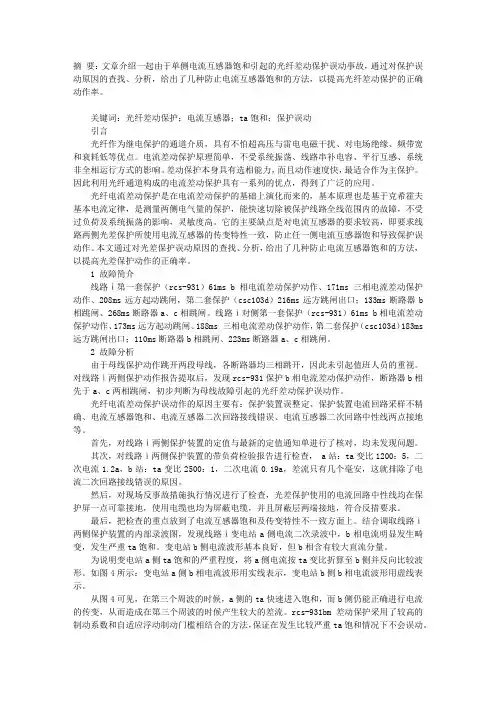

摘要：文章介绍一起由于单侧电流互感器饱和引起的光纤差动保护误动事故，通过对保护误动原因的查找、分析，给出了几种防止电流互感器饱和的方法，以提高光纤差动保护的正确动作率。
关键词：光纤差动保护；电流互感器；ta饱和；保护误动引言光纤作为继电保护的通道介质，具有不怕超高压与雷电电磁干扰、对电场绝缘、频带宽和衰耗低等优点。
电流差动保护原理简单，不受系统振荡、线路串补电容、平行互感、系统非全相运行方式的影响。
差动保护本身具有选相能力，而且动作速度快，最适合作为主保护。
因此利用光纤通道构成的电流差动保护具有一系列的优点，得到了广泛的应用。
光纤电流差动保护是在电流差动保护的基础上演化而来的，基本原理也是基于克希霍夫基本电流定律，是测量两侧电气量的保护，能快速切除被保护线路全线范围内的故障，不受过负荷及系统振荡的影响，灵敏度高。
它的主要缺点是对电流互感器的要求较高，即要求线路两侧光差保护所使用电流互感器的传变特性一致，防止任一侧电流互感器饱和导致保护误动作。
本文通过对光差保护误动原因的查找、分析，给出了几种防止电流互感器饱和的方法，以提高光差保护动作的正确率。
1 故障简介线路ⅰ第一套保护（rcs-931）61ms b相电流差动保护动作、171ms 三相电流差动保护动作、208ms远方起动跳闸，第二套保护（csc103d）216ms远方跳闸出口；133ms断路器b 相跳闸、268ms断路器a、c相跳闸。
线路ⅰ对侧第一套保护（rcs-931）61ms b相电流差动保护动作、173ms远方起动跳闸、188ms 三相电流差动保护动作，第二套保护（csc103d）183ms 远方跳闸出口；110ms断路器b相跳闸、223ms断路器a、c相跳闸。
2 故障分析由于母线保护动作跳开两段母线，各断路器均三相跳开，因此未引起值班人员的重视。
对线路ⅰ两侧保护动作报告提取后，发现rcs-931保护b相电流差动保护动作，断路器b相先于a、c两相跳闸，初步判断为母线故障引起的光纤差动保护误动作。
一起220kV变电站220kV线路主二保护通道二异常缺陷处理分析

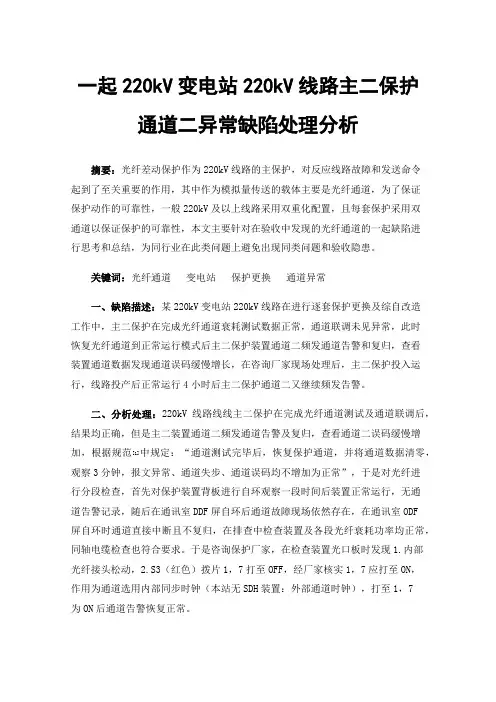

一起220kV变电站220kV线路主二保护通道二异常缺陷处理分析摘要：光纤差动保护作为220kV线路的主保护，对反应线路故障和发送命令起到了至关重要的作用，其中作为模拟量传送的载体主要是光纤通道，为了保证保护动作的可靠性，一般220kV及以上线路采用双重化配置，且每套保护采用双通道以保证保护的可靠性，本文主要针对在验收中发现的光纤通道的一起缺陷进行思考和总结，为同行业在此类问题上避免出现同类问题和验收隐患。
关键词：光纤通道变电站保护更换通道异常一、缺陷描述：某220kV变电站220kV线路在进行逐套保护更换及综自改造工作中，主二保护在完成光纤通道衰耗测试数据正常，通道联调未见异常，此时恢复光纤通道到正常运行模式后主二保护装置通道二频发通道告警和复归，查看装置通道数据发现通道误码缓慢增长，在咨询厂家现场处理后，主二保护投入运行，线路投产后正常运行4小时后主二保护通道二又继续频发告警。
二、分析处理：220kV线路线线主二保护在完成光纤通道测试及通道联调后，结果均正确，但是主二装置通道二频发通道告警及复归，查看通道二误码缓慢增加，根据规范[1]中规定：“通道测试完毕后，恢复保护通道，并将通道数据清零，观察3分钟，报文异常、通道失步、通道误码均不增加为正常”，于是对光纤进行分段检查，首先对保护装置背板进行自环观察一段时间后装置正常运行，无通道告警记录，随后在通讯室DDF屏自环后通道故障现场依然存在，在通讯室ODF屏自环时通道直接中断且不复归，在排查中检查装置及各段光纤衰耗功率均正常，同轴电缆检查也符合要求。
于是咨询保护厂家，在检查装置光口板时发现1.内部光纤接头松动，2.S3（红色）拨片1，7打至OFF，经厂家核实1，7应打至ON，作用为通道选用内部同步时钟（本站无SDH装置：外部通道时钟），打至1，7为ON后通道告警恢复正常。
图1.线路线主二保护光纤通道结构图图2.线路线主二保护光口板需调整拨片图3.线路线主二保护光口板光纤接口松动图220kV线路线主二保护投入运行，在保护装置正常运行4小时后主二保护光纤通道又有规律光纤通道中断及复归，大约每间隔2小时为一个周期出现此现象。
光纤差动保护工作中的问题探析

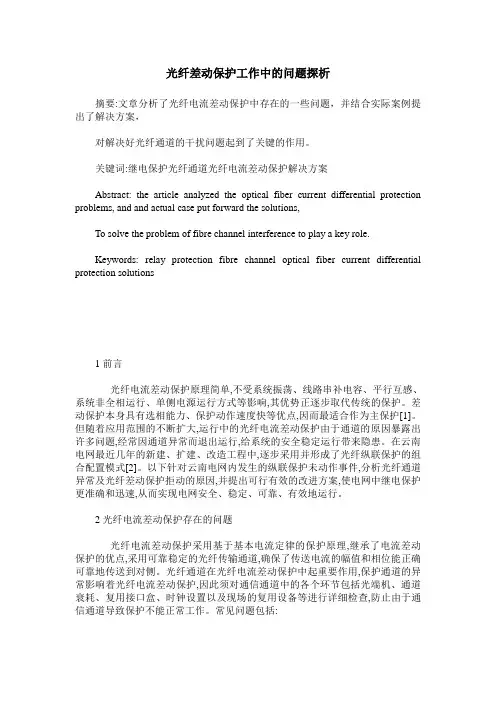

光纤差动保护工作中的问题探析摘要:文章分析了光纤电流差动保护中存在的一些问题，并结合实际案例提出了解决方案，对解决好光纤通道的干扰问题起到了关键的作用。
关键词:继电保护光纤通道光纤电流差动保护解决方案Abstract: the article analyzed the optical fiber current differential protection problems, and and actual case put forward the solutions,To solve the problem of fibre channel interference to play a key role.Keywords: relay protection fibre channel optical fiber current differential protection solutions1前言光纤电流差动保护原理简单,不受系统振荡、线路串补电容、平行互感、系统非全相运行、单侧电源运行方式等影响,其优势正逐步取代传统的保护。
差动保护本身具有选相能力、保护动作速度快等优点,因而最适合作为主保护[1]。
但随着应用范围的不断扩大,运行中的光纤电流差动保护由于通道的原因暴露出许多问题,经常因通道异常而退出运行,给系统的安全稳定运行带来隐患。
在云南电网最近几年的新建、扩建、改造工程中,逐步采用并形成了光纤纵联保护的组合配置模式[2]。
以下针对云南电网内发生的纵联保护未动作事件,分析光纤通道异常及光纤差动保护拒动的原因,并提出可行有效的改进方案,使电网中继电保护更准确和迅速,从而实现电网安全、稳定、可靠、有效地运行。
2光纤电流差动保护存在的问题光纤电流差动保护采用基于基本电流定律的保护原理,继承了电流差动保护的优点,采用可靠稳定的光纤传输通道,确保了传送电流的幅值和相位能正确可靠地传送到对侧。
光纤通道在光纤电流差动保护中起重要作用,保护通道的异常影响着光纤电流差动保护,因此须对通信通道中的各个环节包括光端机、通道衰耗、复用接口盒、时钟设置以及现场的复用设备等进行详细检查,防止由于通信通道导致保护不能正常工作。
220kV主变差动保护中的问题分析与防范措施
220kV主变差动保护中的问题分析与防范措施【摘要】本文通过对超高压主变差动保护中存在的一些问题进行了重点分析，并就相应问题提出了一些防范措施。
其中，就差动及失灵保护出现死区的问题，也分别提出了旁路代运时主变差动及失灵保护回路的等各种死区消除方案。
【关键词】220kv主变；差动保护；问题分析；防范措施在电力系统中，电力网安全稳定的可靠保证离不开变压器差动保护。
所以说，作为电力网的一个重要环节，变压器发挥着举足轻重的作用。
然而在实践运行中，往往一个小小的疏忽都会造成致命的安全隐患，给整个电力系统带来极大的危害。
本文通过对220kv主变差动保护中出现的一些问题进行分析，然后列举一些具体的防范措施，以便为一些运行单位和相关厂家提供一些帮助。
一、主变差动保护的基本概念及原理。
主变差动保护是变压器的重要保护手段。
反应被保护变压器各端流入和流出的电流差值，这就是主变差动保护的基本原理。
当差动回路中的电流值大于整定值，差动保护就会瞬时动作，这是保护区内故障；而保护区外故障时，主变差动保护则不会动作。
一旦差动回路中出现不平衡电流，则可能是受到变压器励磁电流、电流互感器误差、接线方式等因素影响，当励磁涌流存在不平衡电流之中时，往往会导致变压器差动保护误动，这样会无法正常实现变压器差动保护。
二、主变差动保护的死区问题及防范措施。
1）主变差动保护死区的产生。
当检修母线运行（双母线带旁路）方式中的主变侧开关时，要想使主变差动保护范围从开关的ta缩小至主变套管附近，必须利用旁路开关（或母联兼旁路）代主变侧开关运行，然后将主变开关的ta切换至套管的ta。
同时，旁路保护在代主变侧开关时是退出的，以致从旁路的ta至套管的ta这段范围母差保护也顾及不到，而且主变保护的后备保护延时较长，因此这一段旁母线和引线便是一片死区，常常会出现各种故障，只有依赖线路对侧的后备保护延时动作切除故障，才能保证全站的正常运行，避免发生停电。
2）死区问题的几种防范措施。
220kV线路保护光纤化改造的注意事项
220kV线路保护光纤化改造的注意事项摘要：本文系统地介绍了220kV线路保护光纤化改造中包含的各个环节，对各重点工作及相关注意事项进行了详细介绍，对一些容易忽略的环节如保护装置地址及网络地址的更改，光纤通道衰耗的测量，线路CVT接线的更改，定值的更改等进行了总结。
关键词：光纤化改造通道衰耗、CVT接线更改、定值更改0 引言众所周知，线路纵联保护的纵联通道有光纤、载波、微波和导引线，其中以光纤和载波通道为主，微波和导引线构成的通道几乎绝迹。
近年来，由线路、阻波器、耦合电容器、结合滤波器、高频电缆、收发信机等诸多环节组成的高频通道逐渐暴露出通道故障较多，故障查找困难、反措执行不到位等问题，而光纤通道则具有不受空间磁场干扰影响，不受气象条件变化影响、二次回路简单、成本较低、信息传输量大等特点，因而在线路保护中光纤通道得到快速普及，并逐渐取代高频通道。
十八项反措中规定线路纵联通道应优先选择光纤通道[1]，新增的线路保护均以光纤差动保护为主，但目前在我省高频载波保护还占有较高的比例，各单位均有将线路高频保护进行光纤化改造的计划，以提高线路主保护的稳定性。
1 检修作业过程中的工作重点1.1 保护装置的改变1.1.1 插件更换需要更换CPU插件（带有光纤收发接口）及开出插件（开出接点发生变化）。
CPU插件的更换意味着装置版本的变更，涉及到定值的重新调整，需要尽早联系省调重新整定定值。
在更换CPU插件前，必须记录原CPU插件的装置地址和网络地址，装置地址设置正确才能与后台正常通信，网络地址正确，才能与信息子站保持正常通信，确保信息子站能够正常调取保护装置信息，网络地址的重新设置很容易被忽略。
1.1.2 配线更改由厂家人员对保护装置的开入、开出插件重新配线，对相应接点进行重新配置，例如取消原有的“启动发信”等开出接点，增加“远跳、远传”等开入接点。
1.2 通道设备的改变1.2.1 拆除收发信机及其全部二次回路首先，拆除收发信机装置上及端子排上的连线，注意其与保护装置的内部连线；其次，拆除收发信机与故障录波和测控装置有联系的外部回路：如至录波装置的“高频录波”、“启动发信”等开关量回路；至测控装置的“收发信机异常”、“3dB告警”等信号回路，两端均要拆除并可靠包扎；再次，拆除“通道试验”、“收发信机复归”按钮相关接线，此时需注意防止切断与“保护装置复归”按钮、“重合闸切换方式”把手相连的开入正电源；最后，拆除保护屏内的高频电缆。
220kV母线差动保护动作事故原因和改进措施
220kV母线差动保护动作事故原因和改进措施问题描述：
对于投入运行的220 kV母线差动保护装置，在进行一次时进行了动作，导致220 kV 母线跳闸。
通过分析故障记录和设备测试数据，未发现母线本身有故障。
因此需要对该故障进行进一步的原因分析，并提出改进措施。
原因分析：
1. 母线差动保护装置的设定参数不准确：差动保护装置的设定参数包括灵敏度、相序、角度等参数。
如果设定不准确，可能会引起误动作。
针对该故障，可以对差动保护装置的参数进行检查和校准，确保设定参数准确无误。
2. 母线阻抗不均衡：母线阻抗不均衡会使得差动电流产生负序成分，引起误动作。
在保护装置中应该加入阻抗不平衡保护以避免误动作的发生。
3. 侵入负荷的影响：侵入负荷会使得母线的电阻、电抗发生变化，导致差动电流异常，引发误动作。
在保护装置中应该加入侵入负荷检测保护以避免误动作的发生。
改进措施：
1. 对差动保护装置的设定参数进行检查、校准和调整，确保设定参数准确无误。
2. 在保护装置中加入阻抗不平衡保护，检测母线阻抗不均衡情况，避免误动作发生。
3. 在保护装置中加入侵入负荷检测保护，及时检测母线的负荷变化，避免误动作发生。
4. 对保护装置进行定期检查和维护，保障其正常运行。
5. 加强人员培训和技能提升，提高操作人员的巡检和处理故障的能力，更好地保障电网的安全运行。
220kV母线差动保护动作事故原因和改进措施
220kV母线差动保护动作事故原因和改进措施
220kV母线差动保护动作事故是母线差动保护在正常运行中误动作的情况。
这种误动
作通常会导致系统的不稳定、事故的扩大以及设备的损坏。
以下是针对220kV母线差动保
护动作事故的原因和改进措施的一些建议。
1. 原因分析：
（1）继电器故障：差动保护继电器的设计和制造存在问题，如原件老化、元器件失效、接触不良等，导致误动作。
（2）CT和PT故障：差动保护的正确动作依赖于正确的电流和电压检测，如果CT（电流互感器）和PT（电压互感器）出现故障，会导致误动作。
（3）信号干扰：差动保护系统中存在信号传输时的干扰，如电磁信号、谐波等，会导致误动作。
（4）误操作：操作人员误操作差动保护装置，导致误动作。
2. 改进措施：
（1）完善差动保护继电器的设计和制造：选择可靠的继电器供应商，确保采用的差动保护设备符合国家标准和规定，并定期检测继电器的性能和状态。
（2）定期检查和校准CT和PT：定期检查CT和PT的工作状态，保证其准确可靠，并及时更换老化和失效的设备。
（3）减少信号干扰：采取屏蔽和滤波措施，降低差动保护系统中的信号干扰，并确保相关设备的可靠接地。
（4）加强操作人员培训：对差动保护装置的操作人员进行系统的培训和考核，提高其操作技能和安全意识，减少误操作的发生。
针对220kV母线差动保护动作事故的原因和改进措施，需要从继电器的设计和制造、CT和PT的检查校准、信号干扰的减少以及操作人员培训等方面进行改进，确保差动保护
系统的运行可靠性和安全性，避免事故的发生。
220KV线路保护通道改造相关问题探讨
220KV线路保护通道改造相关问题探讨摘要在220kV输电线路纵联保护中，由于光纤通道继电保护具有的优势，广西钦州电网220KV输电线路纵联保护在近年来，逐渐由载波通道改造为光纤通道。
本文针对220KV线路保护通道改造相关问题进行分析探讨。
关键词220kV线路保护；载波通道；改造；光纤通道0 引言在220KV输电线路纵联保护中，保护通道起着十分关键的作用。
通道质量的好坏，输电线路两侧的保护信息传输是否通畅准确会导致纵联保护拒动或误动，直接影响到电网的可靠运行。
目前在广西钦州电网220KV输电线路纵联保护通道主要应用的是载波通道和光纤通道，由于光纤通道继电保护具有的优势，在近年来纵联保护由载波通道逐渐改造为光纤通道。
1 保护通道类型1.1 保护通道类型220KV输电线路纵联保护是反映线路两端电气量变化的保护，线路两端保护相互需把本侧的电气量变化的信息通过通道传输送到对端，然后通过接受到的对侧电气量综合比较两端电气量变化的信息作出是否要发跳闸命令的决定。
这就使用到了保护通道传输信息的问题。
目前使用的保护通道类型有以下几种类型：1.1.1 电力载波通道电力载波通道是目前使用较为广泛的一种通道类型。
这种电力载波通道把输电线路也作为保护通道的一部分，通信频率在通信上属于高频频段范围。
输电线路里除了传送50Hz的工频电流外还传输高频电流，用高频电流输送两端电气量变化的信息。
由于输电线路是高压设备，收发高频电流的传输还需专用的收发信机或与通信信号一起传输的复用载波机，在输电线路和收发信机之间还有耦合电容器、连接滤波器、高频电缆、阻波器等组成整个保护通道。
1.1.2 微波通道微波通道是通过信号频率为300M～300GHz的微波来传输线路两端的电气量变化信号。
微波频率的信号可以无线传输也可以有线传输。
目前在保护通道应用中已很少使载波通道。
1.1.3 光纤通道光纤通信系统是现代化通信网中常用的传输介质，而用光纤作为继电保护通道使用得越来越广泛，是目前最常用的保护通道类型。
220kV光纤纵联电流差动保护试验及常见问题分析
图 1 差动保护制动特性曲线
2.4 零序电流差动保护
动作方程： ID I ID 0.75IB
式中：ID0 为经电容电流补偿后的突变量差动电流 IB0 为经电容电流补偿后的突变量制动电流 IZ0 为零序差动整定值 零序电流差动经 T10 延时动作，T10 可整定。
电流差动线路保护已经解决了长线路灵敏性的问题，并在电网中大范围的应用。本文以 CSC-103B 为例阐述 220KV 线路光纤电
流差动原理及现场调试（非特性试验）方法，针对调试现场遇到的问题提出解决办法。欢迎批评指正。
关键词：220kV 线路保护；线路保护原理；保护试验
中图分类号：TM7
文献标识码：A 文章编号：1671-8216（2016）01-0065-03
上述通道故障比较容易排除当以上检查已经完成故障仍未消除只要带上通道就告警这时应用光功率计在保护装置光电转换专用光纤等测量光功率功率应满足上文技术要求只要逐步检查一定能检查出问题原件或元件匹配问题
中国厨卫
220kV 光纤纵联电流差动保护试验及常见问题分析
陈金龙
承德供电公司，河北 承德 067000
摘要：十九世纪末诞生的熔断器是最早的过电流保护，1901 年感应型过电流继电器问世，1908 年出现差动继电器，1910
220KV 线路的保护配置：采用两套完全独立的光纤电流 差动保护、一套辅助保护。承德供电公司 220KV 线路保护配 置方案如下：四方公司 CSC-103B 数字式超高压线路保护装 置，主保护为纵联电流差动保护，后备保护为三段距离保护、 四段零序保护、综合重合闸等；国电南自 PSL-603G 数字式 线路保护装置，分相电流差动和零序电流差动为主体的全线 速动主保护，波形识别原理构成的快速 I 段保护、三段相间 和接地距离保护及零序方向电流保护构成的后备保护。南瑞 继保 RCS-931A 超高压线路成套保护装置：分相电流差动和 零序电流差动为主体的快速主保护，工频变化量距离元件构 成的快速 I 段保护、三段相间和接地距离保护及多个零序方 向过流构成的全套后备保护。辅助保护选用以下一种装置： 南瑞 RCS-923A 断路器辅助保护装置，两段过流保护、两段 零序保护、三相不一致保护、失灵启动功能；四方公司 CSC-122B 数字式断路器辅助保护装置，两段过流保护、两段 零序保护、三相不一致保护、失灵启动功能[1-3]。
浅析220kV线路保护问题和处理
浅析 ２ ２ ０ ｋ Ｖ线路保护问题 和处理
文／ 吴 质 碱
持 合理 的市 政规 划。另 外，在 ２ ２ ０ ｋ Ｖ输 电线
变动进行对 比分析，从而判断 Ｃ Ｔ二次回路是 否存在 异常。 对 电流 互感 器 二次 回路 的极性 进行严 格 检查。在线路保护操作中，确定保护方 向是至
２ ２ ２ ０ ｋ Ｖ 线路保护现状及问题分析
随着 计算机 网络 技术 的 日益 成熟和 广泛 应用，给电力系统改造工作提 出了更 为严格 的 要求。值得一提的是，受限于国内当前技术条 件，改造工作存在一定的前期推动 困难 。在 实
参考文献
［ １ 】 王群 明 ， 马先贵 ， 余善 珍 ． 浅析 ２ ２ ０ ｋ Ｖ线
用。
了解其作用 、 特 点以及应用方法等 。 除此之外，
还 应较好 掌握下列 常用急救 措施 ： （ １ ）人 工 呼吸法； （ ２ ）心脏 按摩法； （ ３ ）受伤急救法等 。
４ 结 束 语
在选 用直 流熔 断器 的过程 中，应特 别注 在２ ２ ０ ｋ Ｖ线路保护工作 中存在诸 多问题 ，
装 置 ＲＣ Ｓ 一 ９ ２ ５ Ａ。
行 自己的责任和义务 ，在思想上高度 重视 ，在 技 术上 严格 管控 ，从而将 ２ ２ ０ ｋ Ｖ线 路保 护 工 作真正落实到位 。
有 效避免对直流屏 的影 响，降低事故发生率 ， 控制事故影响 范围和深度 。如在直流屏 中，其 熔 断器容量大 小为 ２ ５ Ａ，那么为下级保护屏选
则需要对 Ｃ Ｔ极 性展开再次校验 ，一般选 用对 线确定 Ｃ Ｔ头尾 二次回路的做法 。值得注 意的 是，在分析过程中，应采用统一标准型，现阶 段，我 国较常用 的做法是：将 Ｃ Ｔ按 正方向予 以连 接，将 Ｃ Ｔ一次极 性端 Ｐ １指 向母线 ，二 次极性端 ｓ １接入装置的极性端。
光纤差动保护工作中的问题探析
光纤差动保护工作中的问题探析摘要：随着我国经济和科技的快速发展，超高压输电线路也得到了一定程度的发展。
近年来，光纤通信技术发展迅速。
光纤差动保护由于其保护原理简单、动作迅速、能可靠地反映线路上的各种故障，被广泛用作220kV及以上输电线路的主保护。
本文主要从光纤差动保护的原理入手，结合实践经验，介绍其功能的应用和实现。
关键词：光纤差动；原理；注意事项引言：光纤作为继电保护通道介质，具有抗超高压和电磁干扰、电场隔离、频带宽度和低衰减损耗等优点。
电流差分保护原理简单，不受系统产生的影响，电路的附加电容、并联互感、单向电网运行模式、差动保护本身具有选择性能力，抗快速运动，最适合作为主保护。
光纤的差动电流保护也暴露出一系列不容忽视的问题。
一、光纤差动保护基本原理由于它只能反映两侧TA之间的总线路长度，原则上，光纤差动保护不是一个完整的保护，通常需要另一个备用保护来弥补不足。
例如，RCS-931保护是以分相电流差动和零序电流差动为主体的快速主保护。
它还配备了工频变化距离元件，以形成快速Ⅰ断保护。
后备保护包括三相相间和接地距离，以及多个零序方向的过流保护。
二、光纤纵联电流差动的应用及运行中出现的问题电流差动保护原理相对简单，是最有效的保护方法。
通过计算线路两侧电流的差值，可以识别区域内或区域外的故障。
区域外故障：故障电流为通电，两侧电流差为零。
区域故障：故障电流从线路两侧流向故障点，两侧电流差为两侧故障电流之和。
在实际应用中，220kV以上的系统保护需要采用分相电流差动保护方式。
将本侧三相电流的采样值传送到对侧进行同步比较，以便计算电流差，经过一定的逻辑后进行快速选择或不选择。
在动作特性方面，采用比例制动原理。
某变电站220kV光纤电流差动保护装置WXH-803投入运行，通信方式为2m复用方式。
当两端互连时，两端都会发生高位错误。
因为它是2m多路复用模式。
首先，检查时钟模式是否设置正确。
当时，操作人员确认没有错误，是主表。
浅析220kV数字化变电站光纤纵差保护
浅析220kV数字化变电站光纤纵差保护摘要：目前，伴随着智能开关、电子式互感器的出现，变电站自动化技术进入了数字化的新阶段。
数字化变电站彻底解决CT饱和问题以及二次电缆的交直流串扰问题、具有避免重复建设以及管理自动化等优势，是变电站自动化的趋势。
本文重点结合220kV数字化变电站系统方案详细说明了光纤纵差保护优越性。
关键词：数字化变电站；光纤纵差保护；环境；数据；问题；性能1 光纤纵差保护的应用环境数字化变电站内线路保护、主变保护、母线保护通过过程层间隔局域网，实现数据源和智能操作机构的共享。
数字化变电站之间的一对光纤纵差保护通过租用的光纤通道实现数据的共享和采样时钟的同步。
光纤纵差保护的应用环境如图1所示。
数字化变电站的数据源来自合并单元(MU)，MU的采样采用全站统一的时钟源SYN。
各站的线路差动保护也采用同一时钟源。
MU数据通过过程层交换机给间隔的继电保护设备，包括线路保护、母差保护等。
线路差动保护的数据来自2个不同的变电站，在系统内无统一时钟信号时，两站MU的采样不同步。
差动保护需要解决两侧采样数据同步问题。
图1光纤纵差保护的应用环境2 数字化变电站对数据采集的要求数字化变电站每个线路间隔的MU提供线路保护需要的Ia，Ib，Ic，Ua，Ub，Uc，3Uo，3Io，以及一相母线电压数据，线路保护、主变保护和母线保护通过过程层间隔交换机与间隔MU按IEC618502921/2标准通信获取上述数据，实现数据源的共享。
由于母线保护对间隔之间的数据采集同步要求很高，因此在数字化变电站设计时，要求全站数据采集同步信号来源于同一个时钟源。
目前2个变电站之间的一对光纤纵差保护采取的是以某个变电站光纤纵差保护的采集时钟为主时钟，另一个变电站光纤纵差保护调整自身的采集时钟与主时钟同步的方法。
增加MU违背数据源共享原则，通过全球定位系统(GPS)实现变电站之间的数据采集同步，违背电网安全可靠运行规则。
这就引出了本文所要论述的主要问题:如何实现变电站之间的数据采集同步?3 光纤纵差保护实现的关键问题3.1 线路差动保护同步在数字化变电站中，母差保护和变压器保护所采集的交流量均在一个变电站内，在全站使用统一时钟源时，各MU采样同步，不存在同步问题。
220kV线路光纤差动保护改造工程施工中问题分析
220kV线路光纤差动保护改造工程施工中问题分析摘要：随着计算机保护技术和光纤通信技术的日益成熟，高压线路按双重化配置原则多采用专用光纤通道+复用光纤通道的微机保护装置。
本文根据作者在实际施工中的体会和经验，总结了在220kV线路光纤差动保护改造施工中出现的问题及应采取的措施。
关键词：差动保护、改造施工、光纤通道Abstract: along with the computer technology and the optical fiber communication technology to protect the increasingly mature, high-pressure line of principle according to double configuration is used more special fibre channel + reuse fibre channel microcomputer protection device. In this paper, according to the author in the actual construction experience and experience, this paper concludes in 220 kV lines optical differential protection modification construction of the problems and the measures which should be taken.Keywords: differential protection, the modification construction, fibre channel引言220kV线路作为本区域的主网构架，承担着电能输送的重要任务，线路保护装置的安全可靠运行，对线路起着重大的保障作用。
220kV线路保护光纤化改造重点问题分析
220kV线路保护光纤化改造重点问题分析摘要：本文系统地介绍了某电厂220kV线路保护光纤化改造中遇到的重难点问题，提出了解决方案及防范措施，对同类工作的开展有一定借鉴意义。
关键词：光纤化改造光纤通道二次回路通道联调1CVT末屏接地问题拆除结合滤波器时，解开CVT二次接线盒内载波通讯N端与结合滤波器连接线后，必须将N端与X端连接，实现互感器末屏接地。
因为N端是是互感器中压电容C的低压2端（见图1），当N端未安装载波装置且未接地时，在互感器投入的瞬间，会在N端上产生悬浮高压，在悬浮高压的作用下会对周围的接线端子放电，导致绝缘接线板破裂漏油，当中间变压器油漏完后，内部放电将产生大量气体，导致设备燃烧或者爆炸等严重事故。
图1 CVT 原理图2光纤通道的开通线路保护A套采用复用光纤通道，经5个厂站的光纤通道迂回（满足迂回站点不宜超过6个，所经线路长度不超过1000km的要求）。
复用通道需配套复用接口装置，保护装置经单模光缆连接至接口装置后，再经阻抗为75Ω同轴电缆接至数字配线架。
通道安装好后，应测试保护装置到继电保护接口装置间光缆每根纤芯（含备用纤芯）的传输衰耗，其值不应大于2.5dB。
应对通道的误码率和传输时间进行检查，误码率BER≤10-8,单向传输延时不得超过10ms。
复用接口装置电源取自通信直流-48V电源，其正极应保证与通信机房的接地铜排连接可靠，装置外壳应有明显接地端子，并用黄绿4mm2的多股软铜线直接与屏柜内的接地铜排相连。
B套保护采用专用光纤通道，专用通道走向为保护装置经单模光缆至通信机房数字配线架，因为OPGW光缆的线路长度较长,装置应使用增强型模块，以增加发送功率，应对其发信功率和收信灵敏功率进行测试，并保证通道的收信裕度大于6dB。
光缆、尾纤铺放盘绕时应采用圆弧型弯曲，弯曲直径应不小于10cm，必须用软质材料对其进行固定，不宜过紧，铺设在电缆沟内的尾纤要用PVC管保护。
尾纤瓷芯脏污产生的衰减可达几十dB，因此通道连通前要用专业工具或无水酒精将尾纤的瓷芯端面擦拭干净，并用吹气球吹干。
220KV线路光纤差动保护通道中断故障分析及处理
220KV线路光纤差动保护通道中断故障分析及处理发表时间：2019-01-21T15:19:53.750Z 来源：《电力设备》2018年第25期作者：穆文联[导读] 【摘要】：现如今220KV以上线路保护已100%配备光纤差动保护，因此光纤通道正常运行以及故障的快速处理就越显的重要。
(国网邯郸供电公司河北邯郸 056000)【摘要】：现如今220KV以上线路保护已100%配备光纤差动保护，因此光纤通道正常运行以及故障的快速处理就越显的重要。
当前光纤通道故障形式多样，根据专业分工，将涉及到本侧保护专业、本侧通讯专业、对侧保护专业、对侧通讯专业，因此由于多专业的协调问题一个简单光纤接头接触不良故障往往需要1天甚至更长时间方能处理，这样将严重影响到光线差动保护的正常运行。
本文通过对光纤保护种类、常见光障形式、常规分析方法、工作协调及创新故障查找方式等方面展开分析，对光纤通道故障的快速处理，确保电网的安全运行，提供一种思路。
【关键词】：光纤通道光纤差动保护通道故障安全0前言：随着电网的发展光纤差动保护已在电力系统中大面积使用，光纤差动保护在线路保护中属于主保护，光纤差动保护在电网中属于快速保护，它可以0秒切除线路上保护区内短路故障点，对保证电网稳定运行有着重大意义，一旦退出将严重影响到电网的安全运行。
由于光纤差动保护是利用通讯光纤作为通道进行数据运算，对于通讯设备的依赖越来越强，继电保护专业与通讯专业的联系越来越紧密，一个简单通讯故障极有可能影响到继电保护光纤差动保护的安全运行，进而威胁到电网的安全稳定。
光纤通道故障是一个常见故障，但涉及专业众多有的还涉及到其他城市继电保护及通讯专业，工作协调及处理难度大，故障处理时间长，这将严重影响到继电保护的安全运行，对电网的稳定运行有着较大的影响，必须快速处理。
1 光纤通道分类、路径及分工：目前电力系统中光纤差动保护光纤通道主要有两种，一种是专用光纤通道，一种是复用光纤通道。
某220kV线路光纤保护装置“严重误码”缺陷处理及分析
＠
匿
试光纤通 道 ，怎样 校核 光纤通 道与 保护装 置是 否匹
配 。根 据本 次缺 陷处理 ，提 出对作 业表单 进行 完善 修改 ，进行 一步规 范作业 流程 ，防止此类 问题 再次 发生 。
图 １ 光纤差 动电流 保护 系统结构
保 护设备 根据 本侧 和对侧 的 电流计算 差动 电流 和制动 电流 ，并根 据计 算结 果判别 区内故障 或 区外
Ａ ｂｓ ｔ ｒ ａ ｃ ｔ Ｆｉ ｂ ｅ ｒ ｐ ｒ ｏ ｔ ｅ ｃ ｔ ｉ ｏ ｎ ａ ｐ ｐｌ ｉ ｃ ａ ｔ ｉ ｏ ｎ ｓ ａ ｒ ｅ ｎｏ ｗ ｍｏ ｒ ｅ ａ ｎ ｄ ｍｏ ｒ ｅ ，Ｓ Ｏ ｗｅ ｎ ｅ ｅ ｄ ｍｏ ｒ ｅ ｅ ｍｐ ｈ ａ ｓ ｉ ｓ ｔ ｏ ｅ ｎｓ ｕｒ ｅ ｉ ｔ ｓ ｓ ａ ｆ ｅ ａ ｎ ｄ ｓ ｔ ａ ｂ ｌ ｅ ｏ ｐｅ ｒ ａ ｔ ｉ ｏｎ ． Ｉ ｎ ｔ ｈ ｉ ｓ ｐ ａ ｐ ｅ ｒ ， ｈｏ ｗ ｔ ｏ ｈ ａ ｎ ｄ ｌ ｅ ｔ ｈｅ ２ ２０ ｋ Ｖ ｌ ｉ ｎ ｅ ｉｂ ｆ ｅ ｒ ｐ ｒ ｏ ｔ ｅ ｃ ｔ ｉ ｏ ｎ ｐ ｒ ｏｃ ｅ ｓ ｓ ａ ｐ ｐｅ ａ ｒ ｓ” ｓ ｅ ｒ ｉ ｏ ｕｓ ｅ ｒ ｒ ｏ ｒ ”ｄ ｅ ｆ ｅ ｃ ｔ ｒ ｅ ｃ ｔ ｉ ｉｃ ｆ ａ ｔ ｉ ｏ ｎ ｐｌ ａ ｎ ｐ ｕｔ ｆ ｏ ｒ ｗａ ｒ ｄ ｆ ｅ ａ ｓ ｉ ｂ ｌ ｅ ａ ｎ ｄ ａ ｎ ａ ｌ ｙｚ ｅ ｄ ｈ ｏ ｗ ｔ ｏ ｔ ｅ ｓ ｔ Ｆｉ ｂ ｒ ｅ Ｃｈａ ｎ ｎｅ ｌ ， Ｆｉ ｂ ｒ ｅ Ｃｈ ａ ｎ ｎｅ ｌ ａ ｎ ｄ ｈ ｏ ｗ ｔ ｏ ｃ ｈ ｅ ｃ ｋ ｗｈ ｅ ｔ ｈ ｅ ｒ ｔ ｈｅ ｐ ｒ ｏ ｔ ｅ ｃ ｔ ｉ ｖｅ ｄｅ ｖ ｉ ｃ ｅ ｍ ａ ｔ ｃ ｈ ｉ ｎ ｇ． Ｔｈｉ ｓ ｐ ａ ｐ ｅ ｒ ｅ ｍｐ ｈａ ｓ ｉ ｚ ｅ ｓ ｔ ｈａ ｔ ｗｅ ｐａ ｙ ａ ｔ ｔ ｅ ｎ ｔ ｉ ｏ ｎ ｔ ｏ ｗｈ ｅ ｔ ｈｅ ｒ ｔ ｈ ｅ ｃ ｈｅ ｃ ｋｓ ｕ ｍ ｍａ ｔ ｃ ｈｅ ｓ ｔ ｈ ｅ ｒ ｅ ｌ ｉ ａ ｂ ｉ ｌ ｉ ｔ ｙ ｏｆ Ｆｉ ｂ ｒ ｅ Ｃｈ ａ ｎ ｎｅ ｌ ａ ｎ ｄ ｔ ｈ ｅ ｐ ｒ ｏ ｔ ｅ ｃ ｔ ｉ ｏ ｎ ｄ ｅ ｖ ｉ ｃ ｅ ｔ ｏ ｅ ｎｓ ｕ ｒ ｅ ｓ ａ ｆ ｅ ａ ｎｄ ｓ ｔ ａ ｂｌ ｅ ｏ ｐ ｅ ｒ ａ ｔ ｉ ｏ ｎ ｏ ｆ ｐ ｒ ｏ ｔ ｅ ｃ ｔ ｉ ｖ ｅ ｄ ｅ ｖｉ ｃ ｅ ｓ ． Ｋｅ ｙ ｗｏｒ ｄｓ ：ｆ ｉｂｒ ｅ ｃ ｈａ ｎ ｎ ｅ １ ：ｓ ｐｅ ｃ ｉ ａ ｌ ；ｃ ｈａ ｎ ｎｅ ｌ ａ ｔ ｔ ｅ ｎ ｕ ａ ｔ ｉ ｏ ｎ； ｓ ｅ ｒ ｉ ｏ ｕｓ ｅ ｒ ｒ ｏ ｒ
220kV主变差动保护中的问题分析与防范措施
沿海企业与科技COASTAL ENTERPRISES AND SCIENCE &TECHNOLOGY 2009年第09期（总第112期）NO.09,2009（Cumulatively NO.112）220kV 主变差动保护中的问题分析与防范措施林蔚［摘要］继电保护的正常、稳定、安全运行对整个电力系统的安全生产至关重要。
文章对影响继电保护正常运行的几个问题进行分析，并提出改进措施，可供有关厂家和同行探讨。
［关键词］220kV 主变；差动保护；问题分析；防范措施［作者简介］林蔚，广东电网公司中山供电局变电部助理工程师，研究方向：继电保护，广东中山，528400［中图分类号］TM773［文献标识码］A［文章编号］1007-7723（2009）09-0124-0002一、主变差动保护死区的问题分析在双母线带旁路的母线运行方式中，当主变侧开关检修时，需用旁路开关(或母联兼旁路)代主变侧开关运行，此时须将主变开关的TA 切换至套管的TA ，从而使主变差动保护范围从开关的TA 缩小至主变套管附近。
一般来说，旁路保护在代主变侧开关时是退出的，因此从旁路的TA 至套管的TA 处这一段旁母线和引线便是一段死区。
因为此段范围母差保护也顾及不到，而且主变保护的后备保护延时较长，如此段范围内出现故障，只有靠线路对侧的后备保护延时动作切除故障，否则将会造成全站停电。
（一）目前采取的两种防范措施1．起用旁路保护（1）高压侧存在死区的解决办法：当高压侧的旁路开关代运，目前一般是利用旁路保护屏中的距离Ⅱ段及零序Ⅱ段来作为旁路母线及引出线的主保护，其他各段及高频保护仍然退出运行。
此时距离Ⅱ段的定值按躲过变压器其他侧母线相间故障时的最小短路阻抗；零序Ⅱ段的定值按躲过变压器其他侧母线接地故障时流过保护装置的最大零序电流来整定，其时间与变压器差动保护相配合。
但此法还需考虑的是当该段旁路母线及引出线真正发生故障时，旁路保护经过短延时跳开旁路开关，但是主变其他侧开关并没有跳开，如果其他侧有大电源或小电源(特别是几台主变中压侧并列运行时)，对主变和中低压系统会造成危险。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
220kV线路光纤差动保护改造工程施工中问题分析
220kV线路光纤差动保护改造工程施工中问题分析
摘要：随着计算机保护技术和光纤通信技术的日益成熟，高压线路按双重化配置原则多采用专用光纤通道+复用光纤通道的微机保护装置。
本文根据作者在实际施工中的体会和经验，总结了在220kV 线路光纤差动保护改造施工中出现的问题及应采取的措施。
关键词：差动保护、改造施工、光纤通道
Abstract: along with the computer technology and the optical fiber communication technology to protect the increasingly mature, high-pressure line of principle according to double configuration is used more special fibre channel + reuse fibre channel microcomputer protection device. In this paper, according to the author in the actual construction experience and experience, this paper concludes in 220 kV lines optical differential protection modification construction of the problems and the measures which should be taken.
Keywords: differential protection, the modification construction, fibre channel
中图分类号：TU74 文献标识码：A文章编号：
引言
220kV线路作为本区域的主网构架，承担着电能输送的重要任务，线路保护装置的安全可靠运行，对线路起着重大的保障作用。
本改造工程是将变电站中多条线路保护装置由高频距离保护装置更换为许
继公司的WXH-803光纤差动保护装置，采用专用光纤通道。
2、光纤差动保护简介
光纤电流差动保护是在电流差动保护的基础上演化而来的，基本
保护原理也是基于基尔霍夫电流定律，它能够理想地使保护实现单元化，原理简单，能够可靠地反映高阻接地故障、受系统运行方式影响小、保护之间配合少，而且由于两侧的保护装置没有电联系，其灵敏度高、动作简单可靠快速、能适应电力系统震荡、非全相运行等优点是其他保护形式所无法比拟的。
目前在高压线路中广泛应用的是数字式光纤分相电流差动保护，保护装置对本侧的三相电流及开关量采样、模数变换后，保护CPU单元对信号进行滤波处理，并将滤波后的电流数字量传送给通信CPU单元，同时保护CPU单元也将接收通过光纤传输通道传送，经通信CPU同步调整后的对侧电流数字量，并与本侧电流数字量进行逻辑判断决定是否发出跳闸命令。
3、光纤差动保护更换
3.1施工前的准备工作
在运行中的变电站进行220kV线路保护改造，安全风险比较大，必须按照电力施工的要求，完善一整套的手续。
主要包括：会同设计人员、业主方继电保护专业人员进行图纸会审，提出施工图纸存在的问题，共同找出解决的方案。
勘察施工现场，针对具体的施工工作，编制切实可行的施工方案，向上级技术主管部门报送施工方案，根据审批的施工方案，向调度运行部门申报停电计划和改造申请，接受技术主管部门的安全和技术交底。
填写继保二次设备及回路工作安全技术措施单。
由于本站经过多次改造，施工图纸与现场实际接线不一定完全对应，勘察现场时必须安排继保人员，按照现场实际接线填写继保二次回路措施单。
3.2、保护装置安装中应注意的问题
二次线拆除的注意事项
现场拆除二次线的工作，安排熟练的技术人员进行，必须严格按照填写好的二次设备及回路工作安全技术措施单执行。
首先做好标记和记号,并做好相应的核实,防止无标记拆除后,给施工带来不必要的麻烦。
在拆除过程中,先拆有电侧,后拆无电侧,并将无用的电缆抽出,
用绝缘胶布把拆除电线头包起来,防止由于拆除不彻底使新设备存在寄生回路，给新设备的运行带来安全隐患。
严格执行监护制度。
拆除二次线工作由二人同时进行，其中一人专职监护，防止出现误拆或漏拆二次线，确保做到二次措施票的项目详尽,真正起到确保安全的作用。
电压回路工作的注意事项
由220kV PT并列屏引来220kV线路保护屏内的交流电压，在端子排上，必须用绝缘胶布封贴，可以防止在施工中由于误碰，引起电压互感器的二次侧接地或短路。
4、光纤差动保护调试4.1保护装置单体调试
保护装置的单体调试，是按照相关规程、验收规范要求，对装置的逻辑功能、出口继电器等进行综合性测试。
对继保调试人员，在调试前，应做做好风险分析，辨析风险来源，采取对应的措施，避免发生电网安全事故。
主要包括以下几个方面：
由于早期的电流互感器抽头有限，保护装置的电流回路与其它保护装置（如故障录波、安稳装置）串联在一起使用，因此在调试时必须要短接到其它保护装置的电流回路，否则会影响其它保护的运行状态，严重的会造成安稳装置误动作。
保护调试时应退出联跳压板，避免造成其它保护误跳闸。
对于启动失灵出口，退出压板还应做好防止误投的隔离措施。
为确保失灵保护不致误动作，在失灵保护柜解开调试线路的失灵开入回路，做好隔离措施和标记。
4.2保护通道施工及联调
光纤电流差动保护是基于通道的纵联保护，通道的传输延时、收发通道延时对称度、通道间断对保护性能有重大的影响。
尾纤是组成保护通道的关键部件，是保护装置与通信设备之间连接的纽带，也是光纤通道中最脆弱的环节，其参数的好坏对保护可靠的运行至关重要。
由于是改造工程，保护通道光缆及传输设备前期已完成建设，本次施工只需布放保护装置至通讯接口柜之间的联络尾纤。
尾纤布放时应注意以下几点：
尽量考虑使用铠装或集束尾纤，使用普通尾纤需有PVC管保护，
加强其抗损能力，提高通道的可靠性。
尾纤应冗余配置，至少留一对备用纤芯，保证在尾纤故障时能更换备纤。
尾纤布放前，应先用光源及光功率计测试其质量，尾纤的插入损耗一般不超过0.3db，过大则尾纤质量有问题，应及时更换，以免布放后才发现，导致返工及损坏其它尾纤，最终延误工期。
为了保证通道完好，尾纤布放完成后，必须对通道进行参数测试。
光纤通道需要检测的项目一般包括：光发射器功率测试、光接受灵敏度测试、光收发模块稳定度测试、光接收功率测试、光通道自环测试。
现场由于受到设备的限制，常用的通道试验方法是采用保护自发自收来检验光纤通道。
具体如下：在线路的对端，将尾纤连接在发信口TX上，在本侧用光功率计测试其发送功率，与厂家说明书对比，计算通道损耗，检验通道是否正常。
对端同样采用类似步骤测试光纤通道。
由于光纤通道相对比较脆弱，安装时要把多余的尾纤正确盘好，并固定好，防止开关柜门时挤坏尾纤；通道试验时应注意保证光纤接口处连接可靠，特别是施工结束后，尾纤要插到位，否则其间隔会造成通道光损耗过大，为日后的运行留下隐患。
5、结论
220kV线路光纤差动保护改造工程，是在运行中的变电站进行施工，是比较复杂和危险的工作，故在工程施工过程中应细心谨慎，采取严密的技术措施和可靠的安全措施，能有效防止发生电网安全事故。
参考文献
WXH-803光纤纵差线路保护装置说明书. 许继电股份有限公
司.2007
广东电力系统继电保护反事故措施（2007释义版）
朱声石.高压电网继电保护原理与技术（第三版）.中国电力出版社.2005
邓大鹏.光纤通信原理.人民邮电出版社.2009
------------最新【精品】范文。
