烟囱的原理和应用图解简单

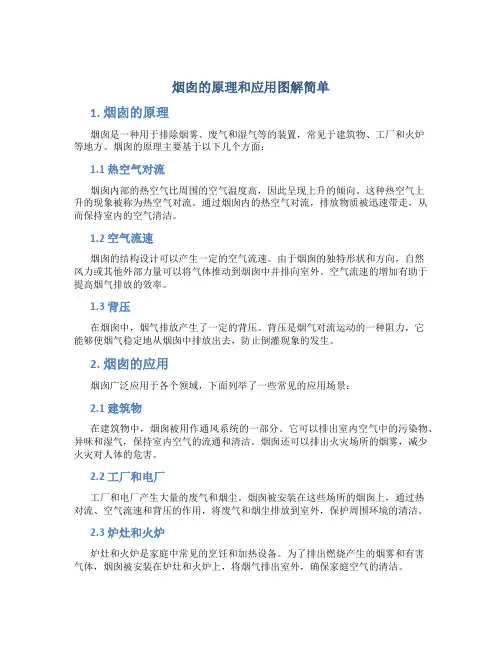

烟囱的原理和应用图解简单1. 烟囱的原理烟囱是一种用于排除烟雾、废气和湿气等的装置，常见于建筑物、工厂和火炉等地方。
烟囱的原理主要基于以下几个方面：1.1 热空气对流烟囱内部的热空气比周围的空气温度高，因此呈现上升的倾向。
这种热空气上升的现象被称为热空气对流。
通过烟囱内的热空气对流，排放物质被迅速带走，从而保持室内的空气清洁。
1.2 空气流速烟囱的结构设计可以产生一定的空气流速。
由于烟囱的独特形状和方向，自然风力或其他外部力量可以将气体推动到烟囱中并排向室外。
空气流速的增加有助于提高烟气排放的效率。
1.3 背压在烟囱中，烟气排放产生了一定的背压。
背压是烟气对流运动的一种阻力，它能够使烟气稳定地从烟囱中排放出去，防止倒灌现象的发生。
2. 烟囱的应用烟囱广泛应用于各个领域，下面列举了一些常见的应用场景：2.1 建筑物在建筑物中，烟囱被用作通风系统的一部分。
它可以排出室内空气中的污染物、异味和湿气，保持室内空气的流通和清洁。
烟囱还可以排出火灾场所的烟雾，减少火灾对人体的危害。
2.2 工厂和电厂工厂和电厂产生大量的废气和烟尘。
烟囱被安装在这些场所的烟囱上，通过热对流、空气流速和背压的作用，将废气和烟尘排放到室外，保护周围环境的清洁。
2.3 炉灶和火炉炉灶和火炉是家庭中常见的烹饪和加热设备。
为了排出燃烧产生的烟雾和有害气体，烟囱被安装在炉灶和火炉上，将烟气排出室外，确保家庭空气的清洁。
2.4 暖气系统暖气系统通过热水或蒸汽供暖。
烟囱在暖气设备中起到冷凝水排放和烟气排放的作用，保证系统的正常运行，并提高能效。
3. 烟囱的形式和结构烟囱的形式和结构因使用环境和需求而异，下面是几种常见的烟囱形式：3.1 砖烟囱砖烟囱是由耐火砖或石材等材料建造而成的烟囱。
它可以承受高温和压力，适用于高温烟气和废气的排放。
3.2 金属烟囱金属烟囱通常由不锈钢或其他耐高温、耐腐蚀金属制成。
它具有轻巧、耐用和易于安装的特点，适用于各种建筑物和工程中。
烟囱的原理和应用图示讲解
烟囱的原理和应用图示讲解1. 烟囱的原理烟囱是一种用于烟气排放的设施，它通过巧妙的设计和运行原理，有效地将烟气排出室外，以确保室内空气的清洁和安全。
以下是烟囱的原理解释：•热空气上升原理：在燃烧过程中，燃料产生的烟气具有较高的温度。
根据热空气上升的原理，烟气会向上升起，从而形成了烟囱中的上升气流。
•烟道设计：烟囱中的烟道是一条向上倾斜的通道，其设计有助于引导烟气向上流动。
烟道的高度和形状也会影响烟气的流动速度和排放效果。
•烟囱效应：由于烟道内烟气的热胀冷缩作用以及烟道内外的气压差异，形成了烟囱效应。
烟囱效应能够更加迅速地排出烟气，保持室内外气流的畅通。
•防倒风设计：为了防止风的影响导致烟气倒流，烟囱通常会采取一些防倒风措施。
例如，在烟囱顶部装有风向标和防倒风帽，以保持正常的烟气排放方向。
2. 烟囱的应用烟囱的应用非常广泛，不仅在工业领域使用广泛，也适用于家庭和建筑物。
以下是一些常见的烟囱应用：2.1. 工业烟囱•工厂烟囱：工厂、发电厂等场所通常会有高大的烟囱，用于将产生的烟气排放到大气中。
工业烟囱的设计通常非常复杂，以确保烟气的完全燃烧和有效排放，减少污染物对环境的影响。
•烟囱除尘设备：工业烟囱的排放必须符合环保要求，因此常常需要配备烟气除尘设备。
这些设备可以去除烟气中的颗粒物和污染物，确保排放物满足相关标准。
2.2. 家庭烟囱•壁炉烟囱：壁炉是家庭常见的取暖设备，烟囱是将壁炉烟气排出室外的通道。
壁炉烟囱的设计和维护非常重要，以确保烟气排放安全和高效。
在壁炉烟囱中还常常会安装防火装置，以预防烟囱着火的危险。
•热水器烟囱：家庭热水器通常也会配备烟囱，将燃烧产生的烟气排放到室外。
热水器烟囱的设计需要考虑到烟道的高度和形状，以及安全和烟气排放效果的要求。
2.3. 建筑物烟囱•通风烟囱：在建筑物中，通风烟囱用于维持室内空气的流通和新鲜。
通风烟囱的设计通常采用了烟囱效应，利用自然气流来实现室内外空气的交换。
烟囱介绍

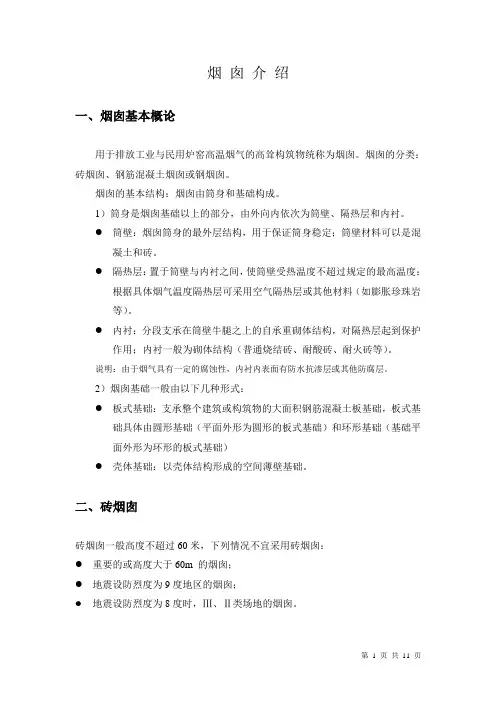

烟囱介绍一、烟囱基本概论用于排放工业与民用炉窑高温烟气的高耸构筑物统称为烟囱。
烟囱的分类：砖烟囱、钢筋混凝土烟囱或钢烟囱。
烟囱的基本结构：烟囱由筒身和基础构成。
1）筒身是烟囱基础以上的部分，由外向内依次为筒壁、隔热层和内衬。
●筒壁：烟囱筒身的最外层结构，用于保证筒身稳定；筒壁材料可以是混凝土和砖。
●隔热层：置于筒壁与内衬之间，使筒壁受热温度不超过规定的最高温度；根据具体烟气温度隔热层可采用空气隔热层或其他材料（如膨胀珍珠岩等）。
●内衬：分段支承在筒壁牛腿之上的自承重砌体结构，对隔热层起到保护作用；内衬一般为砌体结构（普通烧结砖、耐酸砖、耐火砖等）。
说明：由于烟气具有一定的腐蚀性，内衬内表面有防水抗渗层或其他防腐层。
2）烟囱基础一般由以下几种形式：●板式基础：支承整个建筑或构筑物的大面积钢筋混凝土板基础，板式基础具体由圆形基础（平面外形为圆形的板式基础）和环形基础（基础平面外形为环形的板式基础）●壳体基础：以壳体结构形成的空间薄壁基础。
二、砖烟囱砖烟囱一般高度不超过60米，下列情况不宜采用砖烟囱：●重要的或高度大于60m 的烟囱；●地震设防烈度为9度地区的烟囱；●地震设防烈度为8度时，Ⅲ、Ⅱ类场地的烟囱。
2.1、材料要求1）筒壁砖烟囱筒壁的材料应按下列规定采用：烧结普通粘土砖强度等级不应低于MU10，水泥石灰混合砂浆强度等级不应低于M5。
2）内衬●当烟气温度低于400℃时，可采用强度等级为MU10 的烧结普通粘土砖和强度等级为M2.5 的混合砂浆；●当烟气温度为400～500℃时，可采用强度等级为MU10 的烧结普通粘土砖和耐热砂浆；●当烟气温度高于500℃时，可采甩粘土质耐火砖和粘土质火泥泥浆，也可采用耐热混凝土2.2、构造要求2.2.1、筒壁砖烟囱筒壁宜设计成截顶圆锥形，筒壁坡度、分节高度和壁厚应符合下列规定：1）筒壁坡度宜采用2%～3%。
2）分节高度不宜超过15m。
3）筒壁厚度应按下列原则确定：●当筒壁内径小于或等于3.5m 时，筒壁最小厚度应为240mm。
火力发电厂烟囱介绍一ppt课件
❖ 2、单筒式烟囱
❖ 砖单筒式烟囱只能用于高度小于60米的小型工厂的 烟囱。
❖ 混凝土单筒式烟囱用于早期对环保要求不高的烟囱和 现在一些较小型的工厂，如生物质电厂、燃气电厂等。
❖ 钢筋混凝土单筒式烟囱是在火力发电厂未设置烟气脱 硫装置（其烟气温度在130℃以上）时普遍采用的一 种结构形式。其内衬多采用普通耐酸砖，支承在筒身 牛腿上，内衬和筒身之间的隔热层有膨胀珍珠岩或岩 棉板等。这种形式的烟囱结构安全、构造简单、施工 方便，造价相对较低, 工期也易保证。在我国从设计 到施工都积累了比较丰富的经验。

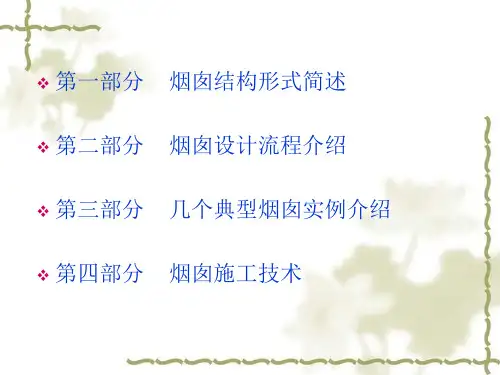

❖ 第一部分 烟囱结构形式简述 ❖ 第二部分 烟囱设计流程介绍 ❖ 第三部分 几个典型烟囱实例介绍 ❖ 第四部分 烟囱施工技术
❖ 第一部分 烟囱结构形式简述
❖ 前言：烟囱是火力发电厂主要的建（构）筑 物之一，是电厂最醒目的建筑，也是一个比 较特殊的特种结构。作为火力发电厂的设计 人员，特别是担任主设人的人员，我们都应 该了解和熟悉烟囱设计的内容。
性能（烟气腐蚀性能对其它类型烟囱同样适用）有这样的说 明：（1）烟气冷凝物中氯化物或氟化物的存在将很大提高腐 蚀程度。（2）处于烟气脱硫系统下游的浓缩或饱和烟气条件 通常被视为高腐蚀等级（化学荷载）。（3）确定含有硫磺氧 化物的烟气腐蚀等级（化学荷载）是按SO3的含量值为依据。 （4）烟气中的氯离子遇水蒸气形成氯酸，它的化合温度约为 60℃，低于氯酸露点温度时，就会产生严重的腐蚀，即使是 化合中很少量的氯化物也会造成严重腐蚀。
砖排烟筒内表面，烟气结露很少，腐蚀不多，右图为烟囱和 烟道接口处的照片，没有酸液渗出。
❖ 在系统不设置GGH（烟气加热系统）时，脱硫后的烟气温度为 40~50℃，均低于烟气冷凝露点温度65℃，且水份含量高、湿度 很大并处于饱和状态，烟气处于全结露现象。烟气易于冷凝结露 并在潮湿环境下产生腐蚀性的水液液体，酸液顺着排烟筒留下， 汇聚于积灰平台上，使烟囱内壁长期处于浸泡状态。对一台 300MW机组来说，烟气中水气结露后形成的具腐蚀性水液理论 计算量约10~15吨/每小时（实际运行小于此值），它主要依附于 烟囱内侧壁流下来至专设的排液口排到脱硫系统的废液池中。脱 硫处理后的烟气一般还含有氟化氢和氯化物等强腐蚀性物质，是 一种腐蚀强度高、渗透性强、且较难防范的低温高湿稀酸型腐蚀 状况。同时烟气温度很低，烟气形成正压，加剧烟气外渗。根据 我们在实地调查的结果，湿法脱硫烟囱冷凝结露液的PH值约在 2.0~3.0，烟气腐蚀性应被视为“高”化学腐蚀等级，即强腐蚀 性等级，烟囱应按强腐蚀性烟气来进行烟囱的结构安全性设计。 以下为国电宣威电厂六期2×300MW工程，烟气湿法脱硫不设烟 气加热系统（GGH）的烟囱腐蚀情况的调查，烟囱为单筒式钢筋 混凝土烟囱，左图为烟囱外表面，酸液已经从外筒渗出，右图为 烟囱和烟道接口处的照片，有大量酸液渗出。
烟囱介绍
烟囱介绍一、烟囱基本概论用于排放工业与民用炉窑高温烟气的高耸构筑物统称为烟囱。
烟囱的分类：砖烟囱、钢筋混凝土烟囱或钢烟囱。
烟囱的基本结构：烟囱由筒身和基础构成。
1）筒身是烟囱基础以上的部分，由外向内依次为筒壁、隔热层和内衬。
●筒壁：烟囱筒身的最外层结构，用于保证筒身稳定；筒壁材料可以是混凝土和砖。
●隔热层：置于筒壁与内衬之间，使筒壁受热温度不超过规定的最高温度；根据具体烟气温度隔热层可采用空气隔热层或其他材料（如膨胀珍珠岩等）。
●内衬：分段支承在筒壁牛腿之上的自承重砌体结构，对隔热层起到保护作用；内衬一般为砌体结构（普通烧结砖、耐酸砖、耐火砖等）。
说明：由于烟气具有一定的腐蚀性，内衬内表面有防水抗渗层或其他防腐层。
2）烟囱基础一般由以下几种形式：板式基础：支承整个建筑或构筑物的大面积钢筋混凝土板基础，板式基础具体由圆形基础（平面外形为圆形的板式基础）和环形基础（基础平面外形为环形的板式基础）第 3 页共38 页●壳体基础：以壳体结构形成的空间薄壁基础。
二、砖烟囱砖烟囱一般高度不超过60米，下列情况不宜采用砖烟囱：●重要的或高度大于60m的烟囱；●地震设防烈度为9度地区的烟囱；●地震设防烈度为8度时，Ⅲ、Ⅱ类场地的烟囱。
