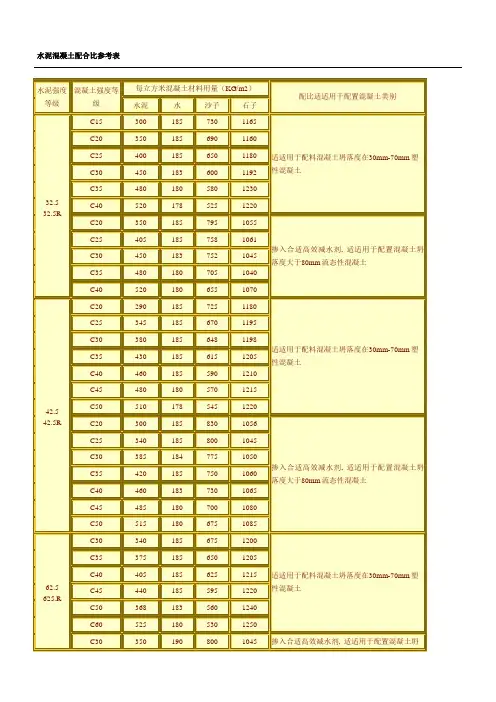

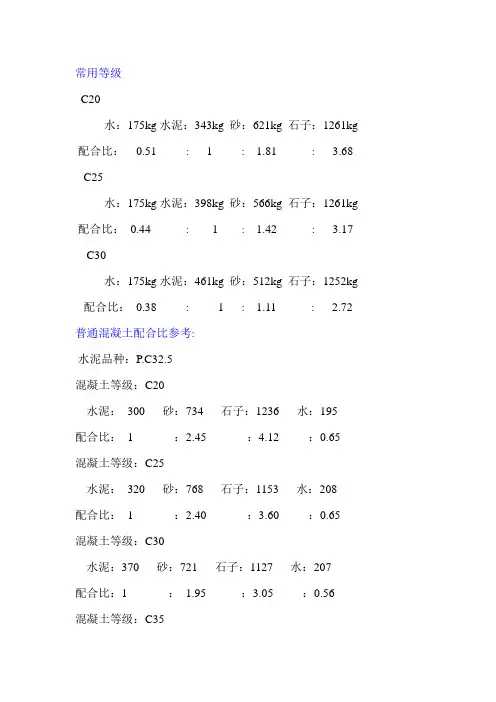

水泥混凝土配合比

水泥混凝土配合比设计理论
?二、费莱 Feret 公式
?
F=B[Vc/(Vc+Vw+Va)]2
?B——常数；
?Vc、Vw、Va——混凝土中水泥、水、骨料
的体积。
?Feret 公式表明了混凝土和初始结构（体积
比）的关系。
水泥混凝土配合比设计理论
?三、阿伯拉姆斯 Abrams 公式 ? F=K1/K2w/c ?K1、K2——经验常数； W/C——混凝土拌合物的
本身含量低外，减小砂率也是一个有效的 途径；
?注意颗粒形状； ?中等强度以下的混凝土可以考虑使用水洗
石屑。
拌和用水
?对于现场的混凝土拌和用水除了对其进行
常规的氯离子、硫酸根离子等检测外，一 定要进行配合比强度、凝结时间、施工性 等验证。
减水剂
?目前市场上的减水剂有二大类，一类是那
萘系减水剂，另一类是聚羧酸减水剂。
胶砂的流动性；
?保水性：不能有明显的泌水现象； ?强度之：不能有明显的强度下降。
磨细矿渣粉
?一般要求 S95以上； ?需水量比：不要有明显的需水量增加； ?细度：磨细矿渣粉的比表面积不应小于水泥的比
表面积，一般不小于 350m 2/kg ，在430m 2/kg — 520m 2/kg ，掺量30%—40%时，增强效果非常显 著；
水泥混凝土
?水泥混凝土——
是以水泥为胶凝材料，将水泥浆体 包裹粗、细集料形成粘聚性堆集材料。
?水泥混凝土的基本材料——
水泥、粗集料、细集料和拌种用水
水泥
?按类型分类和强度分类。 ?水泥的大类可分为： ?通用水泥——硅酸盐水泥、普通硅酸盐
水泥、复合水泥等；
?专用水泥——道路水泥、海工水泥（产
品标准制订中）等；
水灰比。
?当水灰比变化较小时，通过数学变换： ? Fc,28=a-b(W/C) 表明强度与水灰比成线性关
系。
?有人采用此公式计算高性能混凝土配合比。 ?Bolomy 、Feret 、Abrams 公式化均为经验公式，
都需要确定经验系数，对于普通混凝土， Bolomy 公式较为合适，也长期为我国工程界所 采用。
?流动性：常用混凝土的扩展度来评价； ?保水性：用容重筒检测； ?保坍性：常用30min 坍落度损失来评价； ?混凝土凝结时间差：贯入阻力仪测混凝土
的凝结时间；
?强度比：28天强度比。
粉煤灰
?用于水泥混凝土的粉煤灰一般都要求II级以
上；
?细度：符合II级灰要求； ?需水量比：希望在90%以上； ?胶砂的流动性：加粉煤灰以后能明显增加
?活性指数： 7于不小于 75%，28天不小于 95%； ?流动度比：不小于 90%。 ?参照标准：《用于水泥和混凝土中的粒化高炉矿
渣粉》GB/T18046 —2000
几种外掺材料的微观结构
?水
泥： 某 P·II 42.5水泥
水泥混凝土配合比 的优化设计
水泥混凝土配合比设计理论
?一、鲍罗米 Bolomy 公式，我国现行 ? Fc,28=K1fce(C/W-K2) ?K1、K2——与骨料、工艺有关的系数； ?Fce——水泥28天标准胶砂强度。 ?Bolomy 公式表明了混凝土的强度与水灰比
成线性关系，可称之为灰水比强度公式， 此公式广泛应用于普通混凝土设计。
前提下，使得成本最省。
混凝土配合比设计的要点
?混凝土的一生需经历：从材料与成份
选择——拌和成混凝土、形成结构— —发展强度——到投入工作——在使 用环境中破坏五个阶段。这些都与混 凝土的配合比设计有关，也就是说， 我们在设计配合比的时候必需全面考 虑、综合协调，最大限度地满足各个 阶段的需求。
原材料的选择
即使使用污水，混凝土强度也不会受到显 著的影响。
混凝土配合比优化设计的途径
?了解各种原材料的特性，特别是力学性能
和对混凝土的影响性能；
?合理选择原材料料，尽可能做到因地制宜； ?各种原材料的合理组合，使得各种性能互
补；
?根据需要，选择合理的外掺材料，如外加
剂、粉煤灰、矿粉等；
?在保证混凝土施工性能、耐久性和强度的
瑚岩等
细集料
?类型分类：河砂、山砂、海砂、人工
砂、工业副产品砂等。
?按细度模数分：粗砂、中砂、细砂、
特细砂。
拌和用水
?影响混凝土硬化的成分——油脂、糖类等； ?影响混凝土强度的成分——酸类、洗涤剂
等；
?影响混凝土耐久性的成分——氯离子、硫
酸根离子、碳酸根离子等。
?试验表明，除含酸、糖类、洗涤剂等以外，
?水泥：作为混凝土的胶凝材料，水泥
的选择对混凝土的各种性能影响很大。
?除了规范明确规定水泥品种与标号外，
合理选择水泥；
?根据施工艺，选择水泥品种与标号； ?综合考虑外掺材料与水泥的关系； ?根据构件所处的环境考虑水泥的品种
与整个配合比设计方案。
水泥的选择
?在配合比设计中，尽可能使用减水剂等外
加剂；
来评价；
?尽可能选择结构致密的碎石，也就是
说碎石的吸水率要低；
?尽可能的连续级配，Hale Waihona Puke Baidu得空隙率最小，
以减小砂率。
细集料
?合适的细度模数，太大的细度模数会使砂
率提高、混凝土的保水性降低、离析等； 细度模数太小，集料表面积增加，用水量 增加，水泥用量随之增加；
?控制 0.07 mm 以下颗粒含量，除了细集料
?在一般结构当中，如果考虑掺外掺材料的
（如粉煤灰），尽量使用普硅水泥；
?在大体积混凝土配合比设计时（如大体积
基础等），如果没有条件掺外掺材料，可 考虑使用复合水泥，并和减水剂配合；
?在高标号和海工混凝土中，使用普硅以上
水泥，尽可能使用磨细矿渣粉和粉煤灰， 并与减水剂配合使用；
粗集料
?具有足够的强度，通常用压碎值指标
?特种水泥——抗电磁干扰的水泥等。 ?强度分类——32.5、42.5等等。
粗集料
?按类型分类： ?耐酸集料——主要有：花岗岩、石英岩、辉
绿岩、玄武岩、安山岩等；
?耐碱集料——主要有：石灰岩、白云岩、花
岗岩等；
?耐火集料——一般有粘土质原料、高铝质原
料、硅质原料等人工制备；
?轻质集料——多孔凝灰岩、膨胀珍珠岩、珊
?萘系减水剂绝对价格低、减水率较小、掺
量大、拌和时容易控制，一般适用于中、 低标号的混凝土；
?聚羧酸减水剂绝对价格高、减水率大、掺
量小、拌和条件控制严格，适用于高标号 混凝土。
要求减水剂常用的几个指标
?减水率：二种方法都可以检验，一是混凝
土坍落度方法，二是胶砂流动度方法。其 中用胶砂流动度方法检验的减水率较坍落 度方法的稍高；
