正畸温控型镍钛合金弓丝的实验研究进展
热激活镍钛弓丝和普通镍钛弓丝在正畸治疗中的效果差异
热激活镍钛弓丝和普通镍钛弓丝在正畸治疗中的效果差异目的：探讨热激活镍钛弓丝和普通镍钛弓丝在正畸治疗中效果差异。
方法：选取2014年2月至2015年3月我院收治行正畸患者74例为研究对象，采用随机分组表将患者分为研究组和对照组，分别采用热激活镍钛弓丝和普通镍钛弓丝进行正畸治疗，对两组患者随访1年，比较两组患者弓丝断裂次数、托槽脱落次数、排齐整平时间、复诊次数及不良反应发生率。
结果：研究组患者弓丝断裂次数、托槽脱落次数、排齐整平时间及复诊次数均低于对照组，差异有统计学意义（P＜0.05）。
研究组患者炎症、肿胀不良反应发生率均低于对照组，差异有统计学意义（P＜0.05）。
结论：热激活镍钛弓丝在正畸治疗中较普通镍钛弓丝可减少弓丝断裂次数、托槽脱落次数，提高患者正畸效果，缩短治疗时间，降低不良反应发生率。
标签：正畸；热激活镍钛弓丝；普通镍钛弓丝正畸为口腔科常见治疗方法，为解除和矫正错牙的主要方法。
随着科学技术发展，口腔正畸材料种类繁多，不同材料在正畸中效果不同。
正畸治疗中主要工具为弓丝，弓丝可分为不锈钢、镍钛及其他合金材质，不同材质弓丝治疗性能不同，镍钛弓丝为临床中最常用正畸弓丝，热激活镍钛弓丝为新型材质，为探究其与普通镍钛弓丝在正畸中治疗效果差异，笔者研究如下。
1资料与方法1.1一般资料选取2014年2月至2015年3月我院收治行正畸患者74例为研究对象，采用随机分组表将患者分为研究组和对照组，每组37例。
研究组中男18例，女19例；年齡12～16岁，平均（13.3±0.4）岁。
对照组中男17例，女20例；年龄12～16岁，平均（13.5±0.8）岁。
两组患者一般资料比较无明显差异，分组有比较性。
两组患者家属均自愿参加本研究，并签署知情同意书。
1.2入组标准①所有患者诊断符合Angle Ⅰ类错牙诊断标准，均为恒牙列。
②经头侧X 线检查无异常，无正颌史、正畸史、颌面部肿瘤病史患者。
③排除有牙列缺损、缺失，牙周病患者。

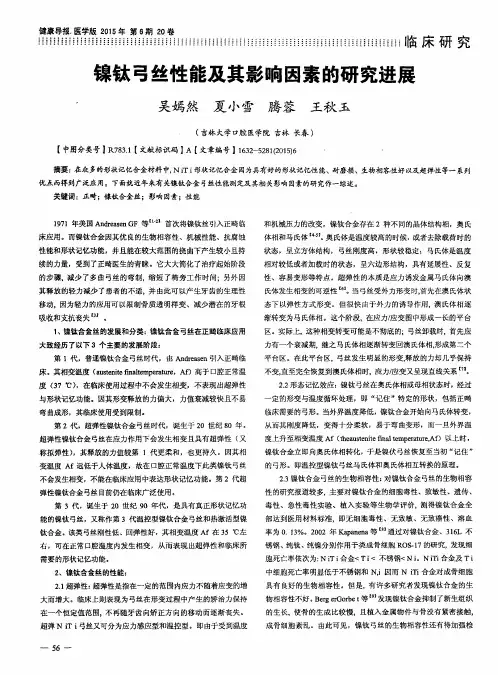

镍钛弓丝性能及其影响因素的研究进展
毒 性 、急性 毒性 实验 、植 入 实验 等 生物 学评 价， 测 得镍 钛合 金全
能 的镍 钛 弓丝 ，又称作 第 ３代 温控 型镍 钛合 金 弓丝和 热激 活型镍
钛合金 。 该类 弓丝刚 性低 、回弹 性好 ，其相 变温 度 Ａ ｆ在 ３ ５ ℃左
一
吸收和支抗丧失日 。
１ 、 镍 钛合 金丝的 发展和 分类 ：镍钛合 金 弓丝在 正畸 临床应 用 大致经 历 了以下 ３个 主要 的发展 阶段 ： 第 １代 ，普 通镍钛 合金 弓丝 时代 ， 由 Ａ ｎ ｄ ｒ ｅ ａ ｓ ｅ ｎ引入正 畸临
床。其相变温度 （ ａ ｕ ｓ ｔ ｅ ｎ ｉ ｔ ｅ ｉ ｆ ｎ ａ ｌ ｔ ｅ ｍｐ ｅ ｒ ａ ｔ ｕ ｒ ｅ ，Ａｆ ）高于口腔正常温
氏体 发生相 变 的可 逆性 。 当 弓丝受 外力 形变 时， 首先 在澳 氏体状 态 下 以弹性 方式形 变 。但 很 快 由于外 力 的诱 导作用 ， 澳 氏体 相逐 渐转变 为 马 氏体 相 。这个 阶段 ， 在 应力， 应变 图 中形成 一长 的平 台 区 。实 际上， 这 种相 变转变 可 能是不 彻底 的；弓丝卸 载时， 首 先应 力 有一个 衰减 期， 继 之 马 氏体相 逐渐 转变 回澳 氏体相 ， 形成第 二个 平 台区 。在此 平 台区，弓丝 发生 明显 的形变 ， 释 放的 力却几 乎保持 不 变， 直 至完全 恢复 到澳 氏体相 时， 应 力／ 应变又 呈现直 线关 系 ¨ 。 ２ ． ２ 形 态记 忆效应 ： 镍 钛 弓丝 在奥 氏体相 或母相 状态 时 ， 经过
超 弹性 镍钛合 金 弓丝在 应 力作用 下会 发 生相变 且 具有 超弹 性 （ 又
镍钛合金丝的特性
2007-1-23 16:56:43 【博客】【论坛】【投稿】【打印】【关闭】镍钛合金丝的特性及其在口腔正畸领域的临床应用镍钛合金因其优越的超弹性，形状记忆功能，抗腐蚀能力，以及良好的生物相容性和减震特性，广泛地应用于口腔正畸领域。
(一) 镍钛合金的相变与性能顾名思义，镍钛合金是由镍离子和钛离子组成二元合金，由于受到温度和机械压力的改变而存在两种不同的晶体结构相，即奥氏体相（Austenite）和马氏体相(Martensite). 镍钛合金冷却时的相变顺序为母相（奥氏体相）-R相-马氏体相。
R相是菱方形，奥氏体是温度较高（大于同样地:即奥氏体开始的温度）的时候，或者去处载荷（外力去除Deactivation）时的状态，立方体，坚硬。
形状比较稳定。
而马氏体相是温度相对较低（小于Mf:即马氏体结束的温度）或者加载（受到外力活化）时的状态，六边形，具有延展性，反复性，不太稳定，较易变形。
因此临床上确定镍钛合金弓丝的相变温度具有积极的指导意义，以便临床医生能更好地利用镍钛合金的性能进行临床正畸治疗。
(二) 镍钛合金的特殊性能1、形状记忆特性（shape memory）形状记忆是当一定形状的母相由Af温度以上冷却到Mf温度以下形成马氏体后，将马氏体在Mf以下温度形变，经加热至Af温度以下，伴随逆相变，材料会自动恢复其在母相时的形状。
实际上形状记忆效应是镍钛合金的一个由热诱发的相变过程。
2、超弹性(superelastic) 所谓的超弹性是指试样在外力作用下产生远大于起弹性极限应变量的应变，在卸载时应变可自动恢复的现象。
即在母相状态下，由于外加应力的作用，导致应力诱发马氏体相变发生，从而合金表现出不同于普通材料的力学行为，它的弹性极限远远大于普通材料，并且不再遵守虎克定律。
和形状记忆特性相比，超弹性没有热参与。
总而言之，超弹性是指在一定形变范围内应力不随应变的增大而增大，临床上则表现为弓丝在形变过程中产生的矫治力保持恒定，不再随牙齿向矫治方向的移动而逐渐丧失。
镍钛丝、后倾曲用于双牙弓前突畸形矫治术中的有效性
镍钛丝、后倾曲用于双牙弓前突畸形矫治术中的有效性赵江涛【摘要】目的：本文对镍钛丝、后倾曲用于双牙弓前突畸形矫治术中的有效性进行探讨，旨在为临床的有效治疗提供相关参考依据。
方法：选取我院2014年6月至2015年9月收治并已确诊的双牙弓前突畸形患者80例，根据所有患者入院的编号进行平均分组，其中单号为对照组，双号为实验组，两组各为40例，对照组患者给予多曲方丝弓矫治，实验组患者给予镍钛丝结合后倾曲矫治。
分析比较两组患者矫正的成功率以及牙齿美观改善的情况。
结果：实验组患者矫治的成功率(92%）明显高于对照组（72%），P<0.05；此外，对照组牙齿美观改善的情况与实验组相比较差，P<0.05，两组数据的比较具有统计学的意义。
结论：镍钛丝、后倾曲在双牙弓前突畸形矫治术中的应用效果较好，不仅能提高患者矫治的成功率，还能有效改善其牙齿的美观度，值得在临床治疗中推广与应用。
【期刊名称】《中国医疗器械信息》【年(卷),期】2016(022)004【总页数】2页(P46-47)【关键词】镍钛丝;双牙弓前突畸形;后倾曲【作者】赵江涛【作者单位】沈阳市皇姑区中心医院口腔科沈阳 110036; 沈阳和平口腔诊所沈阳110002【正文语种】中文【中图分类】R783.5内容提要：目的：本文对镍钛丝、后倾曲用于双牙弓前突畸形矫治术中的有效性进行探讨，旨在为临床的有效治疗提供相关参考依据。
方法：选取我院2014年6月至2015年9月收治并已确诊的双牙弓前突畸形患者80例，根据所有患者入院的编号进行平均分组，其中单号为对照组，双号为实验组，两组各为40例，对照组患者给予多曲方丝弓矫治，实验组患者给予镍钛丝结合后倾曲矫治。
分析比较两组患者矫正的成功率以及牙齿美观改善的情况。
结果：实验组患者矫治的成功率（92%）明显高于对照组（72%），P＜0.05；此外，对照组牙齿美观改善的情况与实验组相比较差，P＜0.05，两组数据的比较具有统计学的意义。
镍钛合金弓丝机械性能的研究进展
牙科设备镍钛合金弓丝机械性能1 镍钛合金弓丝及其机械性能牙科设备镍钛合金弓丝自20 世纪70 年代由Andreasen等[1- 2]引入正畸临床以来，以其能释放出较为持续、柔和的矫治力受到临床正畸医生的推崇。
镍钛合金弓丝在正畸临床应用大致经历了以下3 个主要的发展阶段。
第1 代，普通镍钛合金弓丝时代，由Andreasen引入正畸临床。
其相变温度（austenite finaltemperature，Af）高于口腔正常温度（37 ℃），在临床使用过程中不会发生相变，不表现出超弹性与形状记忆功能。
因其形变释放的力偏大，力值衰减较快且不易弯曲成形，其临床使用受到限制。
第2 代，超弹性镍钛合金弓丝时代，诞生于20 世纪80 年。
超弹性镍钛合金弓丝在应力作用下会发生相变且具有超弹性（又称拟弹性），其释放的力值较第1 代更柔和，也更持久。
因其相变温度Af 远低于人体温度，故在口腔正常温度下此类镍钛弓丝不会发生相变，不能在临床应用中表达形状记忆功能。
第2 代超弹性镍钛合金弓丝目前仍在临床广泛使用。
第3 代，诞生于20 世纪90 年代，是具有真正形状记忆功能的镍钛弓丝，又称作第3 代温控型镍钛合金弓丝和热激活型镍钛合金。
该类弓丝刚性低、回弹性好，其相变温度Af 在35 ℃左右，可在正常口腔温度内发生相变，从而表现出超弹性和临床所需要的形状记忆功能。
2 温度对牙科设备镍钛合金弓丝机械性能的影响人的口腔温度受体温、外界温度、口腔呼吸、摄入食物、吸烟、开闭口等因素的影响[3]，并非恒定不变。
有学者发现，口腔温度的波动对正畸弓丝，尤其是具有温度敏感性的镍钛丝的机械性能会产生影响。
Iijima等[4]在23、37、60 ℃的恒定温度条件下检测超弹性镍钛合金方丝与温控型镍钛合金方丝的机械性能后发现，根据克劳修斯- 克拉佩隆（Clausius- Clapayron）模式，随温度的升高，镍钛合金弓丝诱导马氏体相变所需的临界应力增大；在温度由37 ℃上升至60 ℃再降回至37 ℃状态下时，以上镍钛合金弓丝在最后37 ℃的力值较最初37 ℃的力值大0.530～1.039 N。
模拟口腔环境下温控型镍钛弓丝力学性能实验研究的开题报告
模拟口腔环境下温控型镍钛弓丝力学性能实验研究的开题报告一、研究背景钢丝托槽矫正技术在口腔矫治领域中应用广泛，但一些患者在使用过程中容易出现刮腭、疼痛和牙根吸收等副作用，因此需要寻找一种更加高效和舒适的矫治方式。
温控型镍钛弓丝作为一种新型材料，因具有温度敏感性和超弹性等特点，能够在口腔中自动调节回复力，弥补了传统钢丝托槽的缺陷，并减轻了矫治过程中的不适感。
因此，对温控型镍钛弓丝的力学性能进行研究，可以为其进一步应用提供科学依据。
二、研究目的本研究旨在通过模拟口腔环境，在不同温度条件下测试温控型镍钛弓丝的力学性能，包括弯曲制作和持久回弹力等方面。
并通过实验结果的分析，评估温控型镍钛弓丝在矫治中的适用性和可靠性。
同时可通过对比传统钢丝托槽，进一步发现和解决镍钛弓丝在应用过程中的问题。
三、研究内容1、文献综述通过查阅相关文献，了解温控型镍钛弓丝的研究历程、应用现状及主要优缺点；同时对传统钢丝托槽的矫治效果和存在问题进行综述。
2、温度敏感性实验通过不同温度下，测试温控型镍钛弓丝的回弹力和断裂强度等机械性能，利用万能试验机测定其弯曲制作的受力情况和持久回弹力。
并根据结果分析其温度敏感性和力学特性。
3、对比实验以传统钢丝托槽为对比，通过力学测试对温控型镍钛弓丝和钢丝托槽的矫治效果进行对比，以评估温控型镍钛弓丝在矫治中的优越性。
四、预期结果1、能够深入了解温控型镍钛弓丝的机械特性及其应用现状，评估其在口腔矫治中的适用性和可靠性。
2、研究结果可为温控型镍钛弓丝的进一步研究、设计和优化提供技术支持和理论基础。
3、可为矫治患者提供更加高效、舒适和安全的矫治方式，并促进口腔矫治领域的进一步发展。
五、研究意义本研究可为口腔矫治领域中温控型镍钛弓丝的应用提供科学依据和理论支持，并在一定程度上改善口腔矫治的作用和效果。
同时可为材料科学和工程技术研究提供新思路和新方向。
口腔环境下不同时期正畸镍钛弓丝表面摩擦力及表面结构的变化
口腔环境下不同时期正畸镍钛弓丝表面摩擦力及表面结构的变化曲虹;谭军;宋洋【摘要】[目的]探讨口腔环境下镍钛弓丝不同时期表面摩擦力及结构的变化.[方法]在粘结托槽的上颌模具上,分别测量在排齐整平阶段未使用和使用1、2个月的0.014英寸、0.016英寸镍钛圆丝与托槽间的表面摩擦力.扫描电镜观察镍钛圆丝使用前后表面结构及粗糙度.[结果]使用1个月后镍钛弓丝的表面摩擦力比未使用的明显增大(P＜0.05),使用2个月后者表面摩擦力增加更为显著(P＜0.01).电镜下使用后的镍钛圆丝表面粗糙度增加.[结论]镍钛合金丝在口腔环境使用一段时间后,其表面摩擦力和粗糙度均会明显增大.%[Objective] To investigate the changes in surface frictional forces and surface topography of NiTi archwires exposed to oral conditions in different phase. [ Methods ] On the testing maxillary model,we measured the static and kinetic friction of 0.014″ and 0.016″ NiTi archwires with new, used one and two months in the alignment and leveling phase. Surface topography of each archwire was assessed by scanning electron nficroscope (SEM). [ Results] The surface frictional forces of 0.014″ and 0. 016″ NiTi archwires inc reased significantly for 1 month(P ＜ 0.05), and more for 2 months after the archwires were exposed to oral condition (P ＜ 0.01 ). Surface roughness of the archwires increased significantly after used under SEM. [ Conclusion] The surface frictional force and roughness of NiTi archwires would increase in the oral environment.【期刊名称】《大连医科大学学报》【年(卷),期】2011(033)003【总页数】4页(P216-219)【关键词】表面摩擦力;表面结构;口腔环境;正畸镍钛弓丝【作者】曲虹;谭军;宋洋【作者单位】大连医科大学口腔医学院,辽宁大连116044;大连医科大学附属第二医院口腔科,辽宁大连116027;大连医科大学口腔医学院,辽宁大连116044【正文语种】中文【中图分类】R783.5镍钛合金(NiTi)弓丝是目前正畸临床矫治初期最常使用的一种矫正弓丝，它具有形状记忆和超弹性，但其耐磨性和防腐蚀性较差[1]。
口腔正畸矫正术中弓丝的应用分析
口腔正畸矫正术中弓丝的应用分析
梁玉林
【期刊名称】《中国医疗美容》
【年(卷),期】2015(5)1
【摘要】目的探讨口腔正畸矫正术中弓丝的应用方法与效果.方法口腔正畸患者100例根据随机抽签原则分为治疗组与对照组各50例,对照组选择传统弓丝序列进行矫治,治疗组选择LH钛镍丝进行矫治.结果矫治后所有患者覆骀、覆盖正常,无拔牙间隙,不过治疗组的矫治时间为(9.22±1.22)个月,对照组为(12.03±1.45)个月,治疗组的矫治时间明显低于对照组(P＜0.05).结论口腔正畸矫正术中LH钛镍方丝的应用有利于减少矫治时间,矫正效果好,值得推广应用.
【总页数】2页(P93-94)
【作者】梁玉林
【作者单位】栾城县医院口腔科,河北石家庄051430
【正文语种】中文
【相关文献】
1.口腔正畸矫正弓丝固定方法的研究与分析 [J], 刘超;王旭霞;徐海霞;黄艳;张君;任旭升
2.88例口腔正畸矫正术中弓丝的固定方法探讨 [J], 曹智辉
3.口腔正畸矫正术中弓丝的应用方法与效果探讨 [J], 曾汉林;魏志伟;姚旖旎;邱素群;袁雪芬;蔡涛
4.口腔正畸矫正术中弓丝的固定方法探析 [J], 毕红娟
5.口腔正畸矫正术中弓丝的固定方法探析 [J], 毕佳
因版权原因，仅展示原文概要，查看原文内容请购买。
不同种类镍钛矫正弓丝性能差异比较
不同种类镍钛矫正弓丝性能差异的对比研究镍钛矫正弓丝因其优越的超弹性及良好的形状记忆性特性是正畸临床治疗中最常用的弓丝之一，主要用于矫治初期的牙列的排齐整平。
镍钛合金在不同温度和外力条件时存在两种不同的晶体结构相，即奥氏体相(Austenitephase)和马氏体相(Martensitephase)。
奥氏体相为高温时的相态，较坚硬；马氏体相为低温时相态，柔软可随意变形，当温度升高时较软的马氏体转变为较硬的奥氏体，产生形状记忆效应，恢复原来预成的形状，并且在形状恢复过程中产生较大的弹性和恢复力。
目前国内外正畸临床应用的镍钛矫正弓丝种类较多，但根据其相变温度、力学性能及其随温度的变化等，主要分为超弹性和热激活镍钛矫正弓丝。
国外对镍钛矫丝的研究较多，但我国在镍钛矫正弓丝性能的研究较少。
1980年北京口腔医院王邦康教授领导研究小组联合北京有色金属研究总院研制开发的中国钛镍丝以其优良的性能在正畸临床治疗中得到广泛应用，并且得到了国际上的认可，使我国镍钛矫正弓丝的研究处于国际先进水平。
近些年来有关国产镍钛丝的研究进入了一个新的阶段，但是目前有关国产镍钛丝同国外的弓丝进行比较的研究较少见。
本研究选用了正畸临床上常用的几种国内外(进口A、进口B、国产C、国产D)不同镍钛矫正弓丝，通过差热扫描试验和不同温度的三点弯曲试验对不同种类的镍钛矫正弓丝的相变温度，机械性能进行对比研究，并且对性能及其与临床治疗时间的关系进行了初步探讨，从而为临床医师合理、正确、有效地选择镍钛矫正弓丝提供科学的实验数据。
研究分为三个部分：研究一：镍钛矫正丝相变温度的对比研究镍钛矫正弓丝的相变温度决定了镍钛矫正弓丝的形状记忆性能，本研究采用差热扫描(differentialscanningcalorimetryDSC)技术，确定镍钛矫正弓丝的相变温度和相变过程。
研究结果发现：进口A镍钛矫正弓丝相变温度范围为8.72℃至19.95℃进口B镍钛矫正弓丝相变温度范围为4.70℃至21.89℃。
热激活镍钛弓丝排齐整平牙列引起牙齿疼痛26例分析
方法为有创性技术,不能成为常规检查方法,另外对外周动脉分支内栓子显示受到限制,且急重患者不能进行该项检查。
近年来随着多排螺旋C T的不断完善,其较高的时间和空间分辨率,又无特殊的限制,不但可以从形态学上显示肺的细小结构,而且可行肺的功能成像(灌注成像和肺功能测定等)。
其诊断灵敏度及特异度较高,已取代其他检查方法成为首选检查手段。
由于扫描速度的提高,克服了肺动脉栓塞患者屏气困难,减少了心脏大血管的伪影,提高了空间分辨率。
高质量的C TPA是正确诊断肺动脉栓塞的关键[5],16排螺旋C T能够进行多层面重建,从而更好显示肺动脉分支及栓子。
由于多数肺动脉纵行走行,横断位扫描能够较好显示栓子部位及形态,但对于横行走行的肺动脉分支则显示不佳,这时应结合M PR、CPR、MIP、VR等后处理方法会极大提高诊断的准确率。
【参考文献】[1] Rem y J ardin M,Remy J著,刘士远,李惠民,董伟华译.胸部螺旋C T[M].北京:中国医药科技出版社,2001:199,201,212.[2] Vogel N,Kaucz or H U,H eu ssel CP,et al.Artifact redu ction inblusenhanced s piral CT of pulmonary arteries using a saline bolus [J].Rofo Fortsch r Geb Rntgenstr Neuen Bildge Verfahr,2001,173(5):460-465.[3] Haage P,S chmitz-rode T,Hub ner D,et al.Redu ction of contrastm aterial does and artifacts by a saline flus h usin g dou ble power in-jector in helical C T of the tho rax[J].AJR Am J Roentgen ol, 2000,174(4):1049-1053.[4] Cadem artiri F,M ollet N,Vanderluge A,et a l.Non-invasion16-row mu ltislice CT coronary angiography:u sefulness of saline chaser[J].Eur Radiol,2004,14(2):178-183.[5] 赵力,郎志瑾,伍建林,等.多层螺旋CT在肺动脉栓塞诊断中的应用价值[J].中华放射学杂志,2003,37(4):307-310.收稿日期:2010-01-14;修回日期:2010-03-11 责任编辑:王毅热激活镍钛弓丝排齐整平牙列引起牙齿疼痛26例分析杜俊杰 【摘要】 目的:探讨使用热激活镍钛弓丝在口腔正畸排齐整平牙列阶段出现牙齿疼痛的规律及对策。
模拟口腔环境下温控型镍钛弓丝力学性能的实验研究
模拟口腔环境下温控型镍钛弓丝力学性能的实验研究目的研究温控型镍钛弓丝在不同温度人工唾液环境下的力学性能变化，为临床合理、有效地使用温控型镍钛弓丝提供参考。
方法利用Instron万能材料力学实验机在25、33、37、60 ℃人工唾液中对4种温控型镍钛弓丝进行改良部分牙弓托槽弯曲实验。
将4种温控型镍钛弓丝加载挠曲至3 mm后卸载，绘制弓丝卸载的载荷—挠曲曲线，计算卸载至2.5 mm与0.5 mm之间的卸载刚度，结果采用单因素方差分析法进行统计分析。
结果随着温度的升高，4种弓丝的卸载力值均有不同程度的升高；同种弓丝的卸载刚度在25、33、37 ℃时十分接近，而在60 ℃时卸载刚度均有明显增大。
结论在本实验条件下，4种温控型镍钛弓丝表现出不同的力学性能，但均表现出临床所需的超弹性与形状记忆效应，也均表现出明显的温度敏感性。
标签：温控型镍钛弓丝；力学性能；温度；人工唾液Mechanical properties of thermodynamic nickel-titanium archwires in a simulated oral environment in vitro Fan Xusheng1, Li Zhihua2, Shi Hui2, Liu Xiang2. （1. Dept. of Stomatology, Hangzhou First People’s Hospital, Hang-zhou 310006, China; 2. Dept. of Orthodontics, The Affiliated Stomatology Hospital of Nanchang University, Nanchang 330006, China）[Abstract] Objective This study was to investigate the mechanical properties of thermodynamic nickel-titanium（NiTi）archwires of different brands under controlled temperature and in artificial saliva to provide some reference for its clinical application. Methods Using a modified partial dental arch bending system, four types of thermodynamic NiTi archwires were tested under controlled temperature（25, 33, 37, 60 ℃）and in artificial saliva. An Instron Universal Testing Machine was used to apply 3 mm deflections of archwires in the lateral incisor area. The load-deflection cur-ves were determined from the passive position to deflections of 3 mm. The following variables from unloading curves were calculated：Stiffness between 2.5 mm UDP（unloading deflection point）to 0.5 mm UDP after unloading. Any statis-tically significant differences in these variables for the different brands, temperature and moments levels were analyzed using one-way analysis of variance. Results Unloading values of four types thermodynamic nickel-titanium archwires increased with controlled temperature rising. The unloading stiffness of the same brand archwires were approximate at 25, 33, 37 ℃, while their unloading stiffness increased obviously at 60 ℃. Conclusion Different brands thermodyna-mic NiTi archwires demonstrated different mechanical behaviours, but all of them exhibited super elasticity and prac-tical shape memory effect. The four thermodynamic NiTi archwires displayed temperature sensitivity at the four test temperatures.[Key words] thermodynamic nickel-titanium archwires；mechanical property；temperature；artificial saliva镍钛合金弓丝从20世纪70年代引入正畸临床，因其能释放出较为持续柔和的矫治力而倍受正畸医生的推崇。
镍钛弓丝的弯制与加热定型
镍钛矫正弓丝的弯制与加热定形文章来源： 2006-7-28 16:32:49镍钛矫正弓丝的弯制与加热定形临床口腔医学杂志 1999年第3期第15卷临床研究作者：姚森秦葵庆林朝朗单位：姚森、林朝朗361003厦门，解放军174医院口腔正畸中心；秦葵庆北京有色金属研究总院二○二研究室关键词：镍钛丝；弯制；热处理提要目的提出一种弯制镍钛丝的方法，以期对这种高弹性形状记忆钢丝重新定形、加弯制司匹氏曲度及多种微小弯曲。
方法利用点焊-加热三用机的加热装置配合热处理钳等，对镍钛丝进行通电加热，从而达到弯制后定形的目的。
结论当给镍钛丝加上比A f点高60℃以上的温度时，则相变引起的形状恢复应力超过丝材本身的屈服应力，合金形状记忆特性被部分影响。
利用该方法可再次确定镍钛丝的形状，对提高矫治疗效极其有利。
Bending and Heat-molding of Ni-Ti Orthodontic WiresYao Sen, et al.Center of Orthodontics, 174 Hospital of PLA, Xiamen 361003,Abstract objective Aim of this paper is to introduce a bending method for Ni-Ti orthodontic wire, in roder to remold, put Spee’s curves and other micro-bends to this super-elasticity and shape memory alloy wire.Method To electrify-heat the Ni-Ti wire. with a Heat Treat Device and two Pliers which connected to the Device, in order to bend and remold the Ni-Ti wire.Conclusion When the Ni-Ti wire was heated over 60℃ than point A f, the shape recovery stress caused by the transformation is larger than the bend stress of alloy wire itself, and shape memory characteristic of the alloy was affected partly, so the Ni-Ti wire shape can be changed by the method, this will be useful to satisfying orthodontic results.Key words Ni-Ti wrie Bend Heat treatment材料与方法仪器与材料仪器：西安天隆新技术研究所研制的FS-4000齿科点焊-加热三用机（包括加热装置及热处理钳）。
3种正畸用镍钛形状记忆合金丝镍离子析出的实验研究
3种正畸用镍钛形状记忆合金丝镍离子析出的实验研究摘要】目的评价3种正畸用镍钛形状记忆合金丝的镍离子析出量。
方法于2012年5月至2012年9月，在辽宁省人民医院口腔科选择正畸临床常用的3种品牌镍钛形状记忆合金丝（A：Masel牌美国产热激活型镍钛牙齿矫形丝；B：Smart牌国产热激活型镍钛牙齿矫形丝；C：有研亿金牌国产镍钛丝），制作试件各若干枚，长度1㎝，放入EP管中，加入配置好的PH值为4.0，6.8的人工唾液中恒温培养，于浸泡4周后取出样本，测试各试管中的镍离子含量。
对3种品牌正畸用镍钛形状记忆合金丝的镍离子析出量进行比较和评价。
结果在pH4.0和pH6.75的人工唾液中，A组、B组、C组合金丝在pH值4.0的情况下镍离子析出量明显高于pH值6.75的（P<0.05）；在同一人工唾液中A弓丝镍离子析出量的最小，C弓丝镍离子析出量的最大。
结论不同品牌、不同PH值条件下，正畸用镍钛弓丝镍离子析出量不同。
【关键词】正畸镍钛合金丝镍离子析出量本实验旨在通过比较临床常用的几种镍钛丝在不同PH值的人工唾液条件下镍子析出量的差异，来评价这几种材料的安全性。
1 材料和方法1.1 材料及仪器 3种规格为0.018英寸（4.572㎜）的镍钛圆形弓丝：Masel牌热激活镍钛牙齿矫形丝（USA）, Smart牌热激活型镍钛牙齿矫形丝（北京圣玛特科技有限公司），有研亿金牌镍钛丝（原北京有色金属研究总院）；恒温箱（上海跃进医疗器械厂）；电感耦合等离子质谱仪（ICP-MS）。
1.2方法1.2.1实验分组 A组：Masel牌热激活镍钛牙齿矫形丝组；B组：Smart牌热激活型镍钛牙齿矫形丝组；C组：有研亿金牌镍钛丝组；空白对照组：相应pH值的人工唾液；根据不同pH值的人工唾液分为pH4.0组和PH6.8组。
1.2.2 样品准备制作3种合金丝的试件各若干枚，长度1㎝。
并将其均分为2份，所有操作均由同一个人完成。
1.2.3 人工唾液的配置人工唾液（采用ISO／TRl0271标准，成分如下：NaCl 0.4g、KCl 0.4g、Na2HPO4?2H2O 0.78 g、Na2S?2H2O 0.005g、Urea 1g、CaCl2?2H2O 0.795g、蒸馏水1000mL），用NaOH和HCl调整pH值为4.0和6.8，电解质未除气。
三种不同材质正畸弓丝机械性能的比较
目录中文摘要 (1)英文摘要 (3)英文缩写 (6)研究论文三种不同材质正畸弓丝机械性能的比较前言 (7)材料与方法 (8)结果 (12)讨论 (17)结论 (26)参考文献 (26)综述正畸用镍钛弓丝的研究进展 (30)致谢 (42)个人简历 (43)三种不同材质正畸弓丝机械性能的比较摘要目的：通过三点弯曲试验对三种不同材质正畸弓丝的机械性能进行测量和对比，从而为临床工作中正畸弓丝的选择提供理论参考。
方法：本研究选取了国产低滞后型镍钛(NiTi)弓丝，铜镍钛(CuNiTi)弓丝以及不锈钢(SS)弓丝共3种材质的正畸用弓丝。
其中低滞后型NiTi 弓丝选取3种临床常用尺寸（0.016×0.022英寸、0.018×0.025英寸、0.019×0.025英寸）；不锈钢弓丝选取4种尺寸（0.016×0.022英寸、0.017×0.025英寸、0.018×0.025英寸、0.019×0.025英寸）；CuNiTi弓丝选取5种临床常用尺寸（0.016英寸、0.018英寸、0.016×0.022英寸、0.018×0.025英寸、0.019×0.025英寸）共12种弓丝，参照美国正畸用弓丝标准(ISO15841：2014)，对每一种弓丝通过材料试验机进行三点弯曲试验。
绘制各尺寸低滞后型NiTi弓丝和CuNiTi弓丝的载荷-位移曲线，并计算其应力滞后值，超弹性比率，平台期长度，平台期斜率，平台期平均卸载力，以及全部弓丝的弹性模量，比较每种弓丝机械性能的差别。
结果：1.0.016×0.022英寸、0.018×0.025英寸、0.019×0.025英寸的低滞后型NiTi弓丝的应力滞后值均小于同尺寸的CuNiTi弓丝(P＜0.05)；低滞后型NiTi弓丝的应力滞后值0.016×0.022英寸＜0.018×0.025英寸＜0.019×0.025英寸，三者有统计学差异(P＜0.05)；CuNiTi弓丝的应力滞后值0.016英寸＜0.018英寸＜0.016×0.022英寸＜0.018×0.025英寸，四者有统计学差异(P ＜0.05)。
热激活镍钛弓丝对正畸中局部组织炎症及骨质破坏的影响
浙江实用医学 2020 年 10 月第 25 卷第 5 期Zhejiang Practical Medicine October,2020,Vo1.25,No.5•323•热激活镍钛弓丝对正畸中局部组织炎症及骨质破坏的影响丁砚农(丽水市人民医院，浙江丽水323000)【摘要】目的探讨热激活镍钛弓丝用于正畸治疗对局部组织炎症反应、骨质破坏的影响。
方法选择2016 年6月-2018年6月浙江省丽水市人民医院完成正畸治疗的患者110例，经随机数表法分为热激活镍钛弓丝组、普通 镍钛丝组各55 。
均选择进口 M BT金属托及M BT直丝弓矫治技术，普通镍钛丝使用普通镍钛丝，热激活镍钛弓丝组使用热激活镍钛弓丝。
比较两组排列平整时间、总治疗时间及生物相容性、龈沟液炎症指标[髓过氧化物酶 (MPO)、可溶性细胞间黏附分子1(g ICAM-1)、白介素-6(IL-6)、白介素-8(IL-8)]、龈沟液骨吸收指标[抗酒石酸酸性磷 酸酶-5b(TRACP-5b)、！胶联降解产物（！-C TX)、I型胶原交联氨基末端肽(NTX)]水平，以及 密度的差异。
结果热激活镍钛弓丝组的排列平整时间、总治疗时间均短于普通镍钛丝组，差异有统学意义(！<0.05)。
两组肿胀、过敏、毒性反应发生率的差异无统计学意义(！"0.05)。
受力后24小时，热激活镍钛弓丝组龈沟液中MPO、g ICAM-1、IL-6、IL-8的水平低于普通镍钛丝组，差异有统计学 （！<0.05)。
7天，热激活镍钛弓丝组龈沟液中丁尺人匸--5b、！-C TX、N TX水平低于普通镍钛丝组，差异有统计学 （！<0.05)。
正畸治疗后6个月，热激活镍钛弓丝组上颌骨、密度高于普通镍钛丝组，差异有统计学意义(P<0.05)。
结论热激活镍钛弓丝 少正畸治疗后局部牙龈织的炎症反应且对骨质破坏较轻。
【关键词】正畸;热激活镍钛弓丝；炎症反应；骨质破坏弓丝是最基础的口腔正畸材料，其材质决定其 主要性能，临床中多根据不同需求选择不同性能的 弓丝。
含镍合金在正畸治疗中生物安全性的研究进展
含镍合金在正畸治疗中生物安全性的研究进展含镍合金在口腔治疗中应用广泛，尤其在正畸学领域，包括金属托槽、弓丝、带环、推簧和结扎丝等，几乎伴随在正畸治疗的整个过程中。
应用于人体的材料必须具有良好的生物安全性。
近年来，随着人们健康意识的提高，口腔材料的腐蚀和其潜在的毒性作用已逐渐受到关注。
本文将针对正畸治疗中含镍合金生物安全性的研究进展作一综述，具体包括镍离子的释放，含镍合金致敏性、细胞毒性、致癌性以及机体其他器官的不良反应等内容。
标签：含镍合金；正畸；生物安全性；不良反应Research progress on the biosafety of nickel containing alloys used in orthodonticsLi Hua, Hu Min.（Dept. of Orthodontics, Hospital of Stomatology, Jilin University, Changchun 130021, China）[Abstract]Nickel containing alloys have been widely used in the provision of various forms of dental care. Furthermore, these alloys are commonly used in orthodontic applications, such as brackets, arch wires, bands, springs and ligature wires. Nickel containing alloys are almost along with the whole process of orthodontic treatment. As materials used for human body, biosafety of dental material is now a fundamental requirement of successful clinical behavior in oral cavity. Nowadays, corrosion and the potential toxicity of nickel containing alloys has been taken seriously with the developing of health awareness. This article reviewed recent studies of the biosafety of nickel containing alloys, the variables included the release of nickel ion from alloys, the sensitization, cytotoxicity, the carcinogenecity and the adverse reactions to other organs of nickel containing alloys.[Key words]nickel containing alloys；orthodontics；biosafety；adverse reaction镍，是一种固态、银白色、坚硬且具有延展性的过渡性金属，原子序号是28。
口腔正畸弓丝的抗腐蚀性能
【中图分类号】R78【文献标识码】A【文章编号】1007-8231（2015）02-0090-03
镍钛合金因其优异的形状记忆效应、超弹性和优良的生物相容性，在医学方面得到了广泛的应用。1971年，镍钛丝首次被应用到正畸矫治过程中，使轻力矫治成为可能[1]。正畸力的产生主要是利用镍钛合金的超弹性和形状记忆性。移动牙齿的过程中，加载力值决定了弓丝结扎入槽等临床操作的便利性，卸载力值是弓丝恢复形变的过程中直接作用于牙齿的正畸矫治力值。镍钛正畸弓丝的这些性能，使其在正畸过程中能够释放柔和而持续的矫治力，减少了弓丝的更换，缩短了正畸疗程。口腔环境内的唾液成分复杂，99%是水，其中含有大量的电解质、蛋白质等成分。正常情况下唾液的pH值为6～7[2]。正畸弓丝在形变状态下通过卸载给予牙齿特定的矫治力，并保持3～8周，取得良好的治疗效果。但在临床应用中发现，正畸用镍钛弓丝在使用后期力学性能常常降低，影响正畸镍钛弓丝的临床治疗效果[3]。这主要由于弓丝所处的口腔是一个电解质液环境，其中存在着氯离子、氢氧根离子、氟离子、还有不同浓度的酶、蛋白质及菌斑和微生物等[4]，在这样复杂的环境下，不可避免的发生腐蚀反应。
口腔正畸弓丝的抗腐蚀性能
摘要】口腔正畸用镍钛弓丝临床使用后期常发生弓丝力学性能降低现象，严重影响了临床治疗效果，有研究表明口腔唾液电解质环境腐蚀是影响其性能的主要因素之一。口腔环境是一个pH值变化的复杂环境。口腔环境内多种成分能使正畸镍钛弓丝受腐蚀，使其机械性能和生物相容性发生变化。国内外也出现了许多对正畸弓丝腐蚀与抗腐蚀的相关研究。本文对弓丝腐蚀机制以及影响腐蚀的因素进行归纳阐述。
1.弓丝的腐蚀机制和现象
1.1点腐蚀
点腐蚀是一种局部的腐蚀形式，这种腐蚀的结果是腐蚀区形成垂直穿过表面向下的蚀斑或者小孔。Hunt等[5]用扫描电镜观察在口内暴露一段时间的托槽和弓丝，发现表面形成点蚀坑，证实了点腐蚀的存在。Rondelli等[6]发现正畸用镍钛弓丝在生理盐水中较易发生点腐蚀。Huang等[7]研究认为点腐蚀与制造缺陷有关，并且发现由于生产厂家和制造工艺的不同，相应正畸用镍钛弓丝产品的点腐蚀性能也不一致。
正畸治疗中应用热激活镍钛弓丝与普通镍钛丝的效果比较
选择 ２ ０ １ ２年 ７ 月～ ２ ０ １ ３ 年 ７月我 院进 行正 畸治 疗 的
患者 ９ Ｏ例 ， 其 中男 ４ ６例 ， 女４ ４例 。纳人 标准 ： ① 年龄 ｌ ２～ １ ４ 岁， 乳牙已经替换完成， 恒牙列患者。②首次接受 矫治。③符合 Ａ ｎ ｇ ｌ ｅ Ｉ 类错骀 的诊断。④接受用固定矫 治， 全景及头侧 Ｘ射线检查无明显异常者。⑤患者及监 护人签署治疗知情 同意书。排除标准 ： ①存在正畸史 、 正
组男 ２ ３例 ， 女２ ２ 例， 平均年龄（ １ ３ ． ５± ０ ． ３ ） 岁； 对 照 组 男
邓丽蓉 ： 龙川 县中医院 广 东河源 ５ １ ７ ３ ０ ０
观察 组患 者排 齐整 平 时 间 、 治疗 总 时 间 、 弓丝 断裂 次 数、 托槽 脱 落次数 相 比对 照 组均 较 少 ， 差 异有 统 计学 意义 （ Ｐ＜ ０ ． ０ ５ ） 。Ｖ Ａ Ｓ疼痛 评分 比较 ， 观 察组 相 比对 照组 显 著
程度。结果 观察组 患者排 齐整 平时间、 治疗 总时间、 弓丝断裂 次数 、 托槽 脱落 次数 相 比对 照组均 较 少， 差异 有统计 学意 义（ Ｐ＜ ０ ． ０ ５ ） 。Ｖ Ａ Ｓ疼痛评分 比较 ， 观 察组相 比对照 组显著 较低 ， 差 异有统 计学 意义（ Ｐ＜０ ． ０ ５ ） 。
颌史 、 颌面 部骨 折或其 他外 伤史 ， 关 节 区及颌 面部 肿瘤 等 。 ②存在严重的颞下颌关节紊乱疾病或炎症性关节疾病 ， 以
包括： 排齐 整平 时间 、 治疗总时间、 弓丝 断裂 次数 、 托 槽脱落次数、 患者疼痛程度。疼痛程度按 照 Ｖ Ａ Ｓ 疼痛评 分标准进行评价。
Ｉ ． ４ 统 计 方 法
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Ｔｉｔａｎ镍钛丝独特的良好
万方数据
江西医学院学报２００９年第４９卷第８期 柔韧性。
４）
Ａｃｔａ Ａｃａｄｅｍｉａｅ
Ｍｅｄｉｃｉｎａｅ Ｊｉａｎｇｘｉ
［９］Ｂａｒｒｅｔｔ
２００９，Ｖｏｉ ４９．Ｎｏ ８
Ｒ Ｄ。Ｂｉｓｈａｒａ Ｓ
Ｅ，Ｑｕｉｎｎ Ｊ
Ｋ．Ｂｉｏｄｅｇｒａｄａｔｉｏｎ ｏｆ
ｏｆ
ａｎｄ
的加入可以提高合金的超弹性；Ｖ元素可以提高合金的屈服
等［９１研究镍钛弓丝在唾液中的Ｎｉ＋离子释放。在体外溶解 试验中。发现经过２８ ｄ的溶解，镍钛合金丝和不锈钢丝释放 的Ｎｉ＋离子总嚣大致相近，在１．８×１０－５左右。
４）
抗腐蚀性：生物医用金属材料的耐牛理腐蚀性是决
定材料应用推广的关键。大量体外实验显示，溶液的ｐＨ 值、温度、氯离子、氟离子、氧浓度等对镍钛合金的抗腐蚀性 具有比较大的影响。嵋腔内具有一定的温度，当菌斑黏附于 合金表面耗糖产酸时使得弓丝处在一定ｐＨ值环境，使得镍 钛合金弓丝在口腔中的腐蚀不容忽视。Ｈｕａｎｇ Ｈ．Ｈ．ＬＩ¨采 用酸性含氟溶液的浸泡实验研究ｐＨ值和温度对ｌＥ畸镍钛 弓丝的腐蚀影响，发现ｐＨ值为３．５时，溶液温度６０℃组的 镍钛弓丝的镍元素释放最多，弓丝表面发生了明显的腐蚀； 当溶液的ｐＨ值为６时，镍元素的释放量与温度没有明显相 关性。当溶液温度为５℃时，弓丝表面出现较小的腐蚀现 象，与ｐＨ值没有明显的相关性；这说明只有在合适的温度 和ｐＨ值环境条件下镍钛合金才会发生比较明显的腐蚀。 而Ｗｅｖｅｒ Ｄ．Ｊ．等［１“２］认为氟离子对钛和钛合金的保护性氧 化层具有侵袭性，可以降解钛和钛合金表面的保护性氧化 层。氟离子与ＴｉＯ反应形成ＴｉｏＦｚ，削弱并破坏了表面钛氧 化层的抗腐蚀能力，引起钛和钛合会表面的点状和缝隙腐蚀 从而影响机械性能。Ｐｒｙｍａｋ Ｏ．等ｎ胡在３７℃条件下，检测 了镍钛合金弓丝与含铜镍钛合金弓丝在蒸馏水、枸橼酸、氯 化钠溶液、人工唾液和氟化人工唾液等溶液中动态加载状态 下的抗疲劳性。结果显示：在窄气中，镍钛合金弓丝较含铜 镍钛合金弓丝有更好的抗疲劳性；这２种弓丝浸没于溶液中 都容易断裂，但在断裂之前均表现出几乎恒定的机械性能。 Ｗａｌｋｅｒ Ｍ．Ｐ．等［１们在将镍钛合金弓丝和含铜镍钛合金弓丝 浸于３７℃的酸性氟化溶液及中性氟化溶液中，观察二者的 加载和卸载弹性模量及屈服强度时发现：镍钛合金弓丝机械 性能硅著下降。而含铜镍钛弓丝加入的Ｃｕ能抑制Ｈ＋的 析出。降低Ｈ＋渗入镍钛合金晶格的量，进而对含铜镍钛弓 丝在氟化溶液中的机械性能起到一定的保护作用。 ５）减震性：由于咀嚼及夜磨牙对于弓丝造成的震动越 大・对牙根及牙周组织的损害越大。所以。正畸弓丝良好的 震动和减震特性对于牙齿的健康很重要。温控型镍钛弓丝 是一种新型的形状记忆合金材料，具有形状记忆特性、超弹 性和高阻尼特性３个显著的特性。其超弹性是一种特殊的
２温控型镍钛合金弓丝的机械性能及临床应用
１）
形状记忆和温度敏感性：镍钛合金的形状记忆性能
ｌ温控型镍钛合金弓丝的记忆原理
目前，正畸临床上常用的镍钛弓丝分为３种类型：普通 型镍钛弓丝、超弹性镍钛弓丝，温控型镍钛弓丝。而温控型 镍钛弓丝区别于前２种弓丝的最大特点就是形状记忆。形
状记忆效应（Ｓｈａｐｅ Ｍｅｍｏｒｙ Ｅｆｆｅｃｔ，ＳＭＥ）是指将在高温下
中图分类号：Ｒ７８３．１
文献标识码：Ａ
文章编号：１０００－－２２９４（２００９）０８－－０１１９－－０３
其相变温度Ａｆ在３５℃左右ｎ］。室温下为非稳定状态的马 氏体相，易于变形。众所周知，人类正常口腔温度相对恒定 在３５～３７℃左右。因此温控犁镍钛弓丝可在正常口腔温度 下发生相变，实现真正的正畸临床上所需要的形状记忆效
温度有明显差异；提示这两种镍钛合金正畸弓丝在临床应用
中有较明显的差别：其中ＴＯＭＹ公司Ｌ＆Ｈ镍钦合金弓丝 的相变温度为口腔温度。室温下呈现形状记忆效应，口腔温
度下呈现超弹性。矫治力柔和且持久稳定，对牙周损伤较小，
效果较好｛而有研公司镍钛合金弓丝的强度高，相变温度在 室温以下。在室温条件及口腔温度下均表现为超弹性，治疗 效果相对较差，且易造成患者牙周组织损伤。 ３）合金结构形貌：材料的结构决定着其性能。聂琼 等［”１对３种正畸用形状记忆合金镍钛丝（Ｔｏｍｙ Ｌ＆Ｈ
处理成一定形状的金属急冷下来，在低温相状态下经塑性变 形成另一种形状，然后再加热到高温相，即能成为稳定状态 的温度时。通过马氏体逆相变恢复副低温塑性变形前形状的 现象。形状记忆效应可分为单程（Ｏｎｅ－ｗａｙ）形状记忆效应、 双程（Ｔｗｏ－ｗａｙ）形状记忆效应、全程（Ａｌｌ—ｒｏｕｎｄ）形状记忆效 应。目前正畸临床上使用的热激活镍钛弓丝的形状记忆效 应都属于单程形状记忆效应ｕｊ。形状记忆效应是由马氏体 相变导致的，参与马氏体相变的高温相和低温相分别称为奥 氏体相和马氏体相。形状恢复的驱动力是在加热温度下奥 氏体相和马氏体相的自由能之差【２Ｊ。当镍钛形状记忆合金 从高温奥氏体相冷却至低于马氏体相的转变温度点时，产生 马氏体相变。这种马氏体相比奥氏体相软，称为热弹性马氏 体合金。而温控型镍钛弓丝的本质就是合金中热弹性马氏
应。
镍钛合金具有优良的超弹性能和形状记忆特性，以能释 放出较为持续、柔和矫治力的特点在正畸治疗中深受医生们 的欢迎。但是一直以来．正畸临床所利用的仅仅是镍钛合金 的“弹性”和“拟弹性”，直到９０年代，具有真正形状记忆功能 的镍钛弓丝才在ｌ临床正式使用，这就是温控型镍钛弓丝，又 称第３代热激活镍钛弓丝。本文就正畸温控型镍钛合金弓 丝的实验研究进展作一综述。
力。
３）
滞后耗能性能。邢德进等¨ｓ］关于形状记忆合金超弹性的减 振研究结果表明：ＳＭＡ具有较好的减振效果，是一种优质的 减振材料。但国内外关于不同矫正弓丝对牙齿的减震效应 的对比研究尚无。
生物相容性：镍钛合金的生物相容性研究主要集中
பைடு நூலகம்
３温控型镍钛合金弓丝形状记忆效应的影响因素
１）
在Ｎｉ＋离子释放对人体的毒副性作用，为此周内外对Ｎｉ＋ 离子析出进行ｒ一些体外和体内试验。Ｂｒａｎｔｌｅｙ Ｗ．Ａ．等¨］ 发现将镍钛记忆合金浸泡在０．９％氯化钠溶液中，Ｎｉ＋离子 优先析出到溶液中，１４ ｄ浸泡所析出的总量为０．４３ ｐ．ｇ／ｃｍ２， 远低于人体每天从食物中摄取的Ｎｉ＋含量。Ｂａｒｒｅｔ
江西医学院学报２壁塑堡箜４９卷第８期
Ａｃｔａ Ａｃａｄｅｍｉａｅ
Ｍｅｄｉｃｉｎａｅ Ｊｉａｎｇｘｉ
２００９。Ｖｏｉ ４９．Ｎｏ ８
正畸温控型镍钛合金弓丝的实验研究进展
吕海燕８（综述），葛红珊“（审校） （南昌大学ａ．研究生院医学部２００７级；ｂ．附属口腔医院正畸科，南昌３３０００６）
关键词：温控型；镍钛弓丝；形状记忆；影响因素
强度和超弹性；Ｎｂ元素町增大合金的相变滞后；加入Ｃｕ可 使合金的相变滞后减小并降低马氏体的变形应力，但相变温
度基本不变ｕ““。
２）
加工处理：记忆特性的实现必须通过记忆处理，镍
钛合金的记忆效应与其成材工艺和热处理条件等有很大的 关系。谢庆峰等ｒ”］研究表明，通过适当的热处理工艺可以 调节镍钛形状记忆合金的相变温度，在３００
Ｏｒｔｈｏ— Ｃｈｒｏ－
温度；温控犁镍钛弓丝相变温度接近与口腔温度，
ｄｏｎｔｉｃ Ａｐｐｌｉａｎｃｅｓ．Ｐａｒｔ Ｉ．Ｂｉｏｄｅｇｒａｄａｔｉｏｎ ｍｉｕｍ
ｉｎ
Ｎｉｃｋｅｌ
而且对温度变化特别敏感的人的口腔温度受体温、外界温
ｖｉｔｒｏ［Ｊ］．Ａｍ Ｊ
Ｏｒｔｈｏｄ Ｄｅｎｔｏｆａｅｉａｌ Ｏｒｔｈｏｐ，１９９３，１０３
体相变∞Ｊ。
镍钛合金都有其诱发马氏体相变的特定温度范围。一 旦外界温度达到其相变温度范围。就能引发马氏体向奥氏体 转变或相应的逆转变。镍钛合金在奥氏体相时，经过一定的 形变与温度循环处理，即能“记住”特定的形状。因此，当外 界温度降低，镍钛合金开始向马氏体转变，从而其刚度降低， 变得十分柔软，易于弯曲变形。而一旦外界温度上升至相变 温度（Ａｕｓｔｅｎｉｔｅｆｉｎａｌ－ｔｅｍｐｅｒａｔｕｒｅ，Ａｆ）以上，镍钛合金就转化 为奥氏体相，于是镍钛合金恢复至当初“记住”的特定的形
Ｔｉ－
ｔａｎ、３Ｍ Ｏｒｔｈｏ Ｆｏｒｍｍ、Ｃｓｄｓ Ｏｒｍｃｏ Ｄａｍｏｎ Ｃｕｎｉｔｉ）的结构形
貌进行了对比分析。结果表明，Ｔｏｍｙ Ｌ＆Ｈ Ｔｉｔａｎ镍钛丝具
有和３Ｍ Ｏｒｔｈｏ ＦｏｒｍＩｌｌ，Ｃｓｄｓ Ｏｒｍｃｏ Ｄａｍｏｎ Ｃｕｎｉｔｉ镍钛丝
明显不同的表面形貌结构，其表面呈现规整的微纳相问的沟 槽结构，这可能导致Ｔｏｍｙ
５００℃时效处
理，保温时问越短，Ａｆ降低越明显；在相同保温时间时，温度 越低，Ａｆ降低越明最。记忆处理可以先在一定温度下热成 型，随后进行记忆热处理；也可以在低温下变形，约束变形后 的形状在一定温度下热处理以实现合金的记忆功能。郝凤 渝等心叫研究结果表明，实验中２种镍钛合金正畸弓丝的化 学成分相近、结构相同。但由于拔幺幺成形和热处理工艺的不 同。使合金的显微组织分布均匀性和母相／马氏体相的转变
与其相变密切相关。Ｂｒａｎｔｌｅｙ Ｗ．Ａ．等［５３用控温差示扫描量 热法观察ＮｉＴｉ弓丝的相变过程发现。有形状记忆功能的弓 丝可以在口腔环境中完成从马氏体向奥氏体的完全转换，即 在口腔环境中可以恢复原先记住的形状。故可以利用这个优 点对患者的牙弓进行调整。在窀温下可以用较小的力入槽， 当弓丝的温度缓慢上升至口腔温度后，即对弓丝进行加热产 生逆相变网复到奥氏体相状态。此时弓丝就恢复到初始记住 的形状。热激活型镍钛弓丝释放的矫治力随口腔温度的变 化而变化．而其他弓丝的矫治力基本不受口腔内温度的影 响。范旭升［６１研究发现：４种品牌温控型镍钛弓丝力学性能 均表现出明显的温度敏感性；提示在临床使用过程中，可以 通过指导患者进食冷、热食物等方式来改变口腔温度，从而 调节温控型镍钛弓丝释放的矫治力。同一研究也发现当变 形量一定时．镍钛弓丝的卸载力值随着温度的升高而逐渐增 大，即矫治力增加。一方面。它可以加速牙齿的运动。这是因 为【１腔内的温度变化会刺激由于加力造成毛细滞息的血流 停滞部位的血液流动．从而使得在牙齿移动过程中修复细胞 得到充分营养，维持其生机和正常功能；另一方面，矫治力也 会随着口腔温度的降低而减小，所以对于正畸治疗过程中出 现加力过大的情况，町嘱患者降低口腔温度来减小弓丝释放 的矫治力，从而减少不适。 ２）超弹性：温控型镍钛弓丝是第３代镍钛合金弓丝， 同样具有超弹性。范旭升［６］在不同温度下检测不同品牌温 控型镍钛弓丝的力学性能后得出。４种品牌温控型镍钛弓丝 在外力作用下产生远大于其弹性极限应变量的应变，在卸载 时应变可自动恢复，表现出超弹性。并且随着温度的升高， 弓丝的卸载力值均有不同程度的增高。而且随着加载时间 延长，其超弹性及形状记忆性能并未改变。Ｍｕｌｌｉｎｓ Ｗ．Ｓ．
