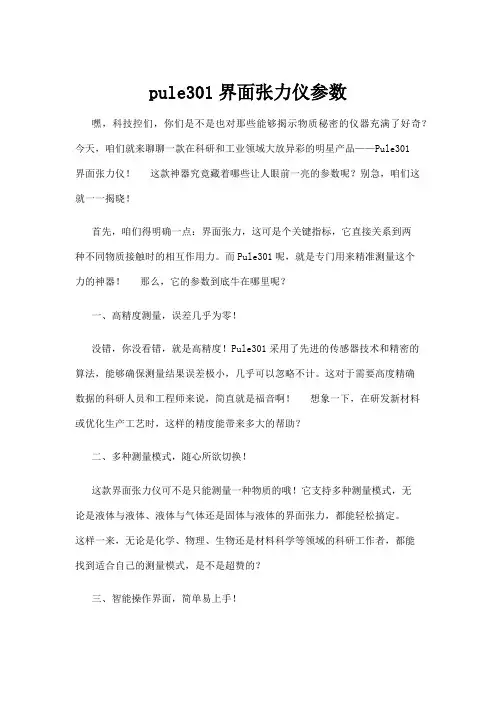

【商品说明书】pule301界面张力仪参数
pule301界面张力仪参数嘿，科技控们，你们是不是也对那些能够揭示物质秘密的仪器充满了好奇？今天，咱们就来聊聊一款在科研和工业领域大放异彩的明星产品——Pule301界面张力仪！ 这款神器究竟藏着哪些让人眼前一亮的参数呢？别急，咱们这就一一揭晓！首先，咱们得明确一点：界面张力，这可是个关键指标，它直接关系到两种不同物质接触时的相互作用力。
而Pule301呢，就是专门用来精准测量这个力的神器！ 那么，它的参数到底牛在哪里呢？一、高精度测量，误差几乎为零！没错，你没看错，就是高精度！Pule301采用了先进的传感器技术和精密的算法，能够确保测量结果误差极小，几乎可以忽略不计。
这对于需要高度精确数据的科研人员和工程师来说，简直就是福音啊！ 想象一下，在研发新材料或优化生产工艺时，这样的精度能带来多大的帮助？二、多种测量模式，随心所欲切换！这款界面张力仪可不是只能测量一种物质的哦！它支持多种测量模式，无论是液体与液体、液体与气体还是固体与液体的界面张力，都能轻松搞定。
这样一来，无论是化学、物理、生物还是材料科学等领域的科研工作者，都能找到适合自己的测量模式，是不是超赞的？三、智能操作界面，简单易上手！别看它功能强大，操作起来可一点都不复杂。
Pule301配备了智能操作界面，图文并茂的菜单设计，让你一看就懂，一学就会。
哪怕你是第一次使用这类仪器，也能在短时间内掌握操作方法。
而且，它还支持数据实时显示和存储功能，让你随时查看和分析测量结果，再也不用担心数据丢失啦！不过，说到这里，你可能会想：这么牛的仪器，价格一定不菲吧？嘿嘿，别急，虽然Pule301确实是一款高端产品，但它的性价比也是相当高的。
毕竟，在科研和工业领域，一个准确可靠的测量结果往往能带来数倍甚至数十倍的回报。
当然啦，作为科技博主，我也要提醒大家一句：在选择界面张力仪时，除了考虑参数和价格外，还要结合自己的实际需求来选。
毕竟，适合自己的才是最好的嘛！那么，你对Pule301界面张力仪的参数有什么看法呢？是不是也觉得它超级厉害呢？欢迎在评论区留言分享你的看法哦！说不定你的观点会成为大家讨论的焦点呢！最后，我想说一句：科技改变生活，创新引领未来。
旋转滴超低界面张力仪TX500C操作规程
1 TC500C界面张力仪操作规程1．1操作规程1.1.1打开测量仪电源开关，光源为常亮，转速显示为“OFF”，温度显示为室温温度。
1.1.2按转速开关键，按“△、▽”增加或降低设定转数，设定转速为3000转/分，按转速开关键，旋转轴转动，检查仪器是否正常。
1.1.3按设定温度键，温度显示框最右侧数字闪烁，按“△、▽”增加或降低设定温度为地层温度55℃，自动恢复显示轴心温度，等待温度稳定。
1.1.4打开与界面张力仪连接的计算机显示器及主机开关。
1.1.5打开界面张力仪程序软件，进入测量界面。
10.1.6打开“工具”-“视频设置”，检查右上角的标定图片是否为蓝色表框，若边框为蓝色，标定正确；若边框为红色，需要检查标定图是否正确。
1.1.7注入外相液体a)将外相液体用5ml注射器缓缓注满离心管，注射过程中使针头始终在液体内，防止注入气泡。
b)将外相液体注满细管右套。
1.1.8注入内相流体:a)用5uL微注射器慢慢吸取内向液体，将注射器针头向上轻压活塞，使油滴气泡排出，直至从针头滚出油滴为止。
b)将已注好外相液体的离心管管口向下倾斜10°-20°角，将吸好内相的微注射器针头插入外相液体中，挤出约0.5uL油滴，迅速撤出针头，并使离心管保持水平，以防油滴移向离心管底部或管口。
1.1.9将离心管插入细管右套，直至硅橡胶垫封住管口。
多余的液体通过细管右套侧面的小孔排出，孔口向下，对准废液容器，加样后用镜头纸擦拭离心管外壁液体。
1.1.10观测:a)将离心管装入仪器的旋转轴内，旋紧压紧帽(扶住轴端的挡圈即可防止轴转动)。
b)按下转速开关键，开机时拍照，记下初始时间。
c)旋转调角度旋钮调节离心管水平，使管中内相液滴稳定。
d)用测量机构左移按扭“◄”和右移按扭“►”，使油滴位于显微镜视窗中心位置。
e)液滴稳定后拍照，进行油滴图像捕捉。
1.1.11测量a)打开测量窗口，输入密度差。
b)测量油滴的长度L和宽度D，油滴长度明显超过屏幕范围时，可将长度修改成0，计算界面张力值。
JZ-1界面张力技术规范-2013.10
JZ-1型全自动界面张力仪技术规范书一、概述JZ-1型全自动界面张力仪是测定各种液面的表面张力（液—气相界面）及矿物油与水的界面张力（液—液相界面）。
该仪器采用大屏幕点阵液晶显示，全汉字菜单提示的无标识按键，自动化程度高，工作可靠，重复性好，操作极为简单，只需开机后按菜单提示操作，便可完成全部实验。
仪器具有自动温度补偿、时钟控制、掉电存储、打印、自动平均值计算、冗余设计的RS232接口可与计算机直接联接并联操作和直接将测试结果传输至掌上电脑等全新功能。
是目前国内首位获国家专利的全自动界面张力测量仪器。
二、执行标准按照GB6541-86《石油产品油对水界面张力测定法》（圆环法）标准要求设计制造。
三、功能简介1.可用于自动测试变压器油、汽轮机油、抗燃油的界面张力。
2.采用大屏幕点阵液晶触摸屏显示，汉字菜单提示。
3.自动化程度高，重复性好，操作简单。
4.具有自动温度补偿、时钟控制、掉电存储、打印及直接将测试结果传输至电脑等功能。
5.测量方法：圆环法四、技术指标1. 电源：AC 220V±5% 50HZ2. 功率：20VA3. 分辨率：0.1毫牛顿/米4. 灵敏度：0.1毫牛顿/米5. 准确度：0.1毫牛顿/米6. 重复性：0.3%7. 测量范围：电力用绝缘油2~100毫牛顿/米其他石油产品2~200毫牛顿/米8. 外形尺寸：185×260×360（毫米）9. 重量：15公斤10.运动速度：1mm/s（快）；0.3-0.4mm/s（慢）五、使用条件1. 适用温度：10~30℃（典型值：25℃）2. 适用湿度：（20~75）%RH六、随机附件保定市建通电器制造有限公司。
TX—500C界面张力仪使用说明
TX—500C界面张力仪使用说明一、张力仪介绍TX-500C张力仪是一种高精度的电子仪器，用于测量金属线、纤维线、膜材料等的张力。
它采用数字显示技术，具有高精度、高重复性、易操作等特点。
本文将详细介绍如何正确使用TX-500C张力仪。
二、前期准备1.确保张力仪处于水平状态，并放置在稳固的工作台上。
2.将仪器连接到电源，并打开电源开关。
3.确保仪器已经预热完成，预热时间通常需要15分钟。
三、仪器设置1.数字显示屏幕上显示信息，包括当前张力值、单位、采样时间和操作选项等。
2.在仪器的操作面板上，根据需要选择不同的操作模式，包括单次测量模式、连续测量模式和单次校准模式。
四、测量步骤1.准备被测物，确保被测物的两端平整且没有弯曲。
2.调整测量范围，确保所选范围适用于被测物的张力。
3.将被测物的一端连接到张力仪上，并固定好。
4.手持仪器的另一侧，稍微拉动被测物，直到数字显示屏上显示所需的张力范围。
5.在数字显示屏上记录所显示的张力值。
6.如果需要连续测量，可以选择连续测量模式，并按下“测量”按钮，仪器会在设定的采样时间内连续测量并显示张力值。
7.测量完成后，将被测物从仪器上取下，关掉电源开关。
五、校准步骤1.进入单次校准模式，并按照显示屏上的指示进行校准。
2.根据操作手册提供的校准曲线，根据仪器的测量范围和实际值进行校准。
3.在每次使用仪器之前，都应该进行校准，以确保测量结果的准确性。
六、注意事项1.在使用过程中，应尽量避免外力对仪器的干扰，确保测量结果的准确性。
2.仪器应存放在干燥、清洁的地方，并且避免过热或过冷的环境。
4.仪器的维护保养应按照操作手册的要求进行，定期进行清洁和校准。
通过以上步骤，您应该可以正确地使用TX-500C张力仪进行测量。
请确保在操作仪器之前详细阅读操作手册，并按照要求进行操作。
祝您取得满意的测量结果！。
全自动界面张力仪使用说明书
NRJZ-202自动力测定仪使用说明书目录一前言 (2)二功能特点 (2)三技术参数 (4)四仪器结构与装配 (5)五工作原理 (6)六菜单及按键操作说明 (7)七测试注意事项 (16)一、前言：感您选用南瑞西高电气实业的产品，为此本公司将为您提供全面的技术支持和服务保障。
本产品需由具备使用资格的人士使用，在使用本产品之前，请您仔细阅读产品使用说明书，并理解所述容，了解设备自身的技术参数、性能及操作使用方法，严格遵守电气高压试验相关标准和电业安全工作规程进行操作。
请将本使用说明书置于容易获取的位置，以便于以后参考使用。
使用本产品还需遵守当地关于该类设备的相关使用要求（如有），以及相关的试验要求、标准、规程等，并在遵守当地关于电力作业安全相关要求的前提下使用本产品。
二、功能特点分子间的作用力形成液体的界面力或表面力，力值的大小能够反映液体的物理化学性质及其物质构成，是相关行业考察产品质量的重要指标之一。
本产品适用GB/T6541标准，基于圆环法（白金环法），测量各种液体的表面力(液-气相界面)及液体的界面力(液-液相界面)。
此方法具有操作简单，精确度高的优点而被广泛应用。
广泛用于电力、石油、化工、制药、食品，教学等行业。
◆采用独创的快响应电磁力平衡传感器，提高了测量精度与线性度；◆仪器校准只需标定一点，解决了前一代传感器需要多点标定的问题。
免去了调零电位器及调满量程电位器；◆实时显示等效力值、当前重量（可作为电子天平称重）；◆集成温度探测电路，对测试结果自动温度补偿；◆240×128点阵液晶显示屏，无标识按键，具有屏幕保护功能；◆带时间标记的历史记录，最多存储255个；◆置高速热敏式微型打印机，打印美观、快捷，具有脱机打印功能；◆配有标准RC232接口，可与计算机连接，便于处理试验数据（可选）；三、技术参数四、仪器结构与装配前视图后视图图4-1(1)液晶显示器(7)调节机脚(2)样品杯(8)RS232接口(3)环架杆(9)保险丝(4)铂金环(10)电源开关(5)测试台(11)电源输入口(6)无标示按键仪器应安放在平整稳固的台面上，调节三个调节机脚，观察测试台中间的玻璃泡，使其中的气泡处于中间位置。
界面张力测试作业指导书
做好个人防护，戴口罩，做好通风或者在通风柜
3
丙酮有挥发性，有中毒隐患 中操作。
有毒、有腐蚀性的废液，要倒在废液缸，并妥善
4
环境保护
处理。
八、标准试验步骤 （一）测试前准备工作 1.清洗样品杯：依次用石油醚、丙酮、和水各三次清洗，再用热的鉻酸洗液浸洗，以除去油污。最 后用蒸馏水冲洗三次干净，如果样品杯不立即使用，应将其倒置于一块干净的布上。 该项操作目的：消除样品杯内及杯壁可能存在的活性物质、极性杂质保证样品杯洁净，提高测试数 据准确性。 要点说明：清洗样品杯使用的试剂有强烈的挥发性及刺激性，一定要在通风柜中进行，并使用个人 防护用品。 注意事项：样品杯为易碎品，要轻拿轻放。 2.清洗铂丝圆环：依次用石油醚、丙酮各三次漂洗，然后在酒精灯的氧化焰中加热。 该项操作目的：消除铂丝圆环可能存在的活性物质、极性杂质，保证铂丝圆环洁净，提高测试数据 准确性。 要点说明：从环架上取下圆环进行清洗前，一定确认仪器在未接通电源状态。使用的清洗试剂有强 烈的挥发性及刺激性，一定要在通风柜中进行，并使用个人防护用品。 铂丝圆环清洗后，应重新在仪器环架上安装好，要求使圆环每一部分都在同一平面上，如果不在同 一平面或变形，用矫正器进行整界面张力
（mN/m）
仪器型号
结论
备注
取样时间
检测性质
检测日期
检测人员
检测地点
报告日期
编写人员
审核人
批准人
检测天气
环境温度 （℃）
环境相对湿 度（%）
气压 （kPa）
二、样品信息
设备名称
型号
电压等级
（kV）
设备信息
容量 （MVA）
油重（t）
油种
出厂序号
出厂年月
JYW—200A说明书
JYW—200A自动界面张力仪是一种用物理方法代替化学方法的测试仪器。
用自动界面张力仪可以迅速、准确地测出各种液体的表面及界面张力值，并将结果自动显示出来。
在水电部门用来测试电业用油的界面张力值，以加强对绝缘油质的监督。
在石油、化工、科研等部门可以测试各种液体的表面及界面张力值，以加强对各种液体的分析。
对教育部门，可以在教学中使用。
二、技术参数1、测量范围：0—200.00mN/m。
2、分辨率：0. 01mN/m。
3、具有峰值保持功能。
4、具有峰值保持指示功能。
5、具有上升、下降自动指示功能。
6、具有上升、下降自动停车功能（液膜破裂自动停车功能）。
7、电子自动调零。
8、电子自动调零指示。
9、自动计算液体表面、界面实际张力值。
10、自动计算实际张力值的平均值。
11、预留打印机接口。
（配上打印机可打印试验报告）12、零点漂移：≤0.1 mN/m（15min内）。
13、回零误差：≤±0.5%（最大力值）。
14、示值相对误差不大于±2%。
15、示值重复性误差不大于2%。
16、试样座行程：25mm。
17、试样座升降速度：15 mm/min±2 mm/min。
18、样品杯内径56 mm19、样品杯容量60 m L20、铂丝半径：0.3 mm21、铂丝环周长60 mm22、外形尺寸400×220×350mm23、净重10公斤24、电源220V/50HZ±5%25、环境温度：室温10℃-35℃三、结构和工作原理仪器的结构主要由扭力丝、差动变压器、铂金环及升降部分组成，使用时铂金环浸入到被测液体中一定位置（3-5㎜），通过电机、齿轮、托盘带动盛有被测液体的玻璃器皿下降，这时铂金环与被测液体之间的膜被拉长，使铂金环受到一个向下的拉力，通过杠杆臂使扭力丝随之扭转，差动变压器的磁芯随铂金环的下降而上升，使差动变压器的线圈感应出一定的电压值，使被拉伸的薄膜变形量转变为电压量，经过微机处理转化为相应的张力值，并自动显示出来。
张力测试仪使用说明
张力测试仪使用说明张力测试仪使用说明一、介绍张力测试仪是一种用于测试材料或部件的张力和弯曲强度的专业设备。
二、使用前准备1.确保设备处在稳定的工作环境下。
2.检查测试仪的电源和连接线，确保无损坏。
3.准备测试样品，并确保样品符合所需规格。
三、操作步骤1.打开电源开关，测试仪开始启动。
2.将测试样品放置在测试仪的夹具上，并紧固好。
3.在测试仪的控制面板上设置所需的测试参数，如测试方法、测试速度等。
4.点击“开始测试”按钮，测试仪会自动进行测试，记录数据并显示在屏幕上。
5.当测试完成后，点击“停止测试”按钮，测试仪会停止并保存测试结果。
6.将样品从测试仪中取出，并进行后续的处理和分析。
四、注意事项1.在操作过程中，要注意安全，避免触摸设备的运动部件。
2.如发现任何异常情况或故障，应立即停止测试并联系维修人员。
3.测试仪设备应定期进行维护保养，以确保其正常运行和准确性。
五、常见问题解答1.问：测试仪显示错误代码，怎么办？答：请参考设备的说明书，查找相应的错误代码含义和解决方法。
2.问：测试结果不准确，可能是什么原因？答：可能是测试样品的质量不符合要求，或者设备需要进行校准。
建议检查样品和设备，并重新测试。
六、总结张力测试仪是一种非常有用的设备，可以帮助我们测量材料和部件的张力和强度。
在使用前，记得进行充分的准备工作，并按照操作步骤进行操作。
同时要注意安全和定期维护保养设备，以确保测试结果的准确性和可靠性。
以上是对张力测试仪使用说明的简要介绍，希望能对您有所帮助。
如有更多问题，欢迎随时咨询。
七、常见故障排除1.问题：测试仪无法启动。
解决方法：检查电源连接是否稳定，确保设备的电源开关已打开，如有需要，检查电源线是否损坏。
2.问题：测试结果异常或不稳定。
解决方法：检查测试样品是否正确放置在夹具上，并确保夹具紧固好。
可以尝试重新进行测试，如果问题仍然存在，可能需要进行设备校准。
3.问题：测试仪发出异常声音。
解决方法：立即停止测试，并检查设备是否出现故障或损坏。
表界面张力仪使用说明
表界面张力仪(DCAT 11)使用说明Surfacial/Interfacial Tensiometer注意事项：仪器运行时不得开关测试室前门、不得取放样品、不得接触探针夹。
放置样品杯时不要碰到探针夹，在搅拌子以上应有足够深度的样品溶液，表面探测阈值不得太大(<8.0 mg)，浸入深度不能大(< 3.0 mm)，不要使铂金板和铂金环变形。
使用自己的容器，其高度不得超过原配样品杯。
预备：熟悉仪器部件、软件的图标及仪器工作过程。
1 开机，打开仪器电源(仪器后部右下侧)，打开电脑，运行软件SCAT。
2 将样品液装入样品杯中，将样品台移至最下方(仪器上或软件中 )打开DCAT前门，将样品杯置于控温套中。
3 将测试用铂金板或铂金环在酒精灯外焰中灼烧至红热，板或环在下将其插入仪器的探针夹中。
4 关上前门，将样品台向上移动(仪器上或软件中 )至液面离板或环1 cm。
5 选择板法、环法测量，软件文件File中选择新建New，单次测量Singlemeasurement，选择测定表面张力Surfece Tension，如用板法则选小Small板，如用环法则选正常Normal环。
6 输入样品信息，测定仪器，用户，样品，使用者，备注。
7 如使用板法，则设置板法参数。
1) 板法设置Setup：(1) 探测体的板形状、大小、接触角(用默认值)；(2) 设备的探测表面及测定的速度，表面探测阈值(<8.0 mg)，测定时采样率(次/秒，Hz)，浸入深度(< 3.0 mm)；(3) 结束及评价条件(标准差小于mN/m，最后若干次取平均)。
2) 板法绘图Graph选项。
设置显示的曲线。
(1) 自变量(时间或位置等)；(2) 因变量(温度、表面张力或重量)；(3)外观(轴、背景、网格、图名、标记及图例等)。
3) 板法结果显示。
(1)拟合时段；(2)表面张力及标准偏差(重力加速度)；(3) 计算。
4) 板法其它设定。
QBZY 系列全自动表面张力仪操作手册说明书
上海方瑞仪器全自动表面张力仪操作说明书型号：QBZY-1、QBZY-2、QBZY-3目录第一章概述 (3)仪器特色 (3)第二章基本原理 (4)2.1 什么是表面张力？ (4)2.2 白金板法 (5)2.3 白金环法 (6)2.4 白金板与白金环比较 (7)第三章表面张力仪的技术参数及组成 (8)3.1技术指标 (8)3.2系统组成 (8)3.3仪器部件示意图及说明 (9)第四章铂金板操作方法 (11)4.1 请在正式作测试前，确认已经熟悉以下注意事项： (11)4.2 故障排除方法： (13)4.3 测试方法： (14)4.3.1标准测试方法：（最常用） (14)附件：浮力修正表： (16)4.3.2中高粘度液体的测量： (16)4.3.3测量表面活性剂 (17)4.3.4测量界面张力的方法 (18)第五章仪器校正 (19)第六章铂金环使用（选配件） (23)附录1：20℃时某些液体的表面张力值 (31)附录2：不同温度时水的密度、粘度及与空气界面上的表面张力 (32)第一章概述众所周知表面张力 (SURFACE TENSION) 是决定液体溶解度(solubility)、润湿性(wetting)、发泡性(bubbling)、涂布(coating)及渗透性(permeability)等性质的基本原理。
人们经常对某种给定的液体进行表面张力分析，进而研究该液体相对于其他液体或固体的物理表现。
而这种研究正是产业化过程中进行质量控制的基本手段。
Q BZY系列全自动表面张力仪恰好为客户进行表面张力方面的研究提供了完善的解决方案。
它完美的“在线性”，完全能够测出因溶液时间变化或表面活性剂存在而出现的变化值。
而且，它的应用范围更会因使用者合理且精明的运用而更为广泛。
仪器特色相对于其他表面张力仪而言，Q BZY系列表面张力仪包括但不仅限于如下优点：²全自动化测量，将人为误差降到最低；²自动读取表面张力平衡值；²一键清零（0－全量程间的任意数值），绝对准确；²一键校正配合随机附带的标准砝码，准确迅速；²采用国际先进的传动技术，将试样平台升降更平稳可靠，且无震音。
JK99全自动张力仪使用说明书
JK99全自动张力仪操作手册1. 本仪器的设计、规格和相关软件、操作手册将会持续更新，并不会事先通知，但事后将在公司网站上公布。
2. 对于本仪器和相关软件、操作手册中需要改进的地方请及时告知我们，不胜感谢！3. 请在使用本仪器前先确认清楚阅读并理解了相关硬件设备和软件的操作手册。
我们对因错误操作本仪器引起的一切后果不承担相应责任。
4. 除非事先通知并取得我们的授权，请不要引用本操作手册的部分或全部内容用于其它用途。
5. 对于将本仪器用于商业用途而产生的利益或亏损，我们不承担相应责任。
本操作手册使用以下标志和符号提醒您如何正确和安全的使用本仪器并避免人身伤害和财产损失。
请在阅读手册前先理解以下标志和符号的含义。
标志忽视此标志错误操作将可能导致人身伤害或财产损失标记以下标记提示了不同程度的危险，均有不同程度的可能导致人身伤害或财产损失即将导致最严重的人身伤害或财产损失可能导致严重的人身伤害或财产损失有一定的可能导致中等程度的人身伤害或财产损失符号以下符号提供了特定的安全警示以防止人身伤害或财产损失可能导致受伤可能导致烟火、燃烧可能导致触电可能导致爆炸为保证安全拔去电源线有关正确操作的信息提示您选择的是上海中晨数字技术设备有限公司出品的JK99C型全自动表面张力仪，兼容白金板法和白金环法，是目前精密测量常数级表面张力最成熟最常用的仪器（超低界面张力的测定请选用我公司出品的JJ2000A旋转滴界面张力测量仪）。
表面张力是液体的，尤其是表面活性剂水溶液的一种基本性质。
JK99C全自动张力仪是一种用物理方法代替化学方法的简单易行的测试表面张力的仪器，用其可以迅速准确地测出各种液体的表面张力值。
在水电部门用来测试电业用的表面张力值以加强对绝缘油油质的监督，在石油、化工、科研和教育部门，可以用来测试各种液体的表面张力值，来分析各种液体和在教学中使用，有着广泛的应用领域。
为方便您正确的使用本仪器，请认真阅读以下手册内容，相信对您的科学研究和品质控制会有很大的帮助。
TX500C说明书PDF版
“固定滑块”上，用上一步骤中卸下的螺钉紧固。 (3) 接上仪器的电源线。 (4) 打开仪器的电源开关，此时，光源为常亮，转速显示为“OFF”，
温度显示为室温。 (5) 将转速设定为3000转/分，按转速开关键，旋转轴转动，检查仪器是否
1.主机外形图及主要部件名称----------------------------------------------------4 2.视频摄像组件外形图及主要部件名称----------------------------------------------4 3.主机的显示操作面板------------------------------------------------------------------5 三．安装与调试 1.测量主机的安装与调试----------------------------------------------------------6 2.使用视频组件与计算机联机操作时的安装及使用方法
增 加 降低
设 定 设定 温度 温度
查看
设定 温度
5
三．安装与调试 1． 测量主机的安装与调试
(1) 将仪器从包装箱中取出，置于试验台上（试验台应坚固、平坦，并配 有交流 50Hz.220V 净化电源），对照“仪器的外形图及主要部件名称”，熟 悉各部件。
(2) 取出CCD视频摄像组件和显微镜组件，按如下步骤组装： a.将“视频机构滑块”上的四枚螺钉卸下待用。
感谢您购买TX-500C 全量程旋转滴界面张力测量仪。 本用户手册可帮助用户了解仪器的使用方法及注意事项，请认真阅读。
1
一．检查包装箱中的物品--------------------------------------------------------------3 二．仪器的外形图及主要部件名称
自动界面张力仪操作规程
自动界面张力仪操作规程
自动界面张力仪是一种用来检测液体表面张力的仪器。
下面是自动界面张力仪的操作规程，方便用户使用。
一、使用前准备
1. 在使用前，应检查设备的电线及各部件是否正常。
2. 检查设备是否接通电源，并确保电源电压稳定。
3. 将电极和样品池中的液体清洗干净，确保没有杂质。
4. 仪器设备应放在平稳的水平面上。
二、开机及操作
1. 启动电源，将电极插在仪器上的插座中。
2. 打开软件，进入操作界面，进行相关设置。
3. 设置好相应参数，如温度、采样时间、测量范围等。
4. 将样品液体缓慢倒入样品池中，不得溅出。
5. 点击开始测量按钮，机器开始测量；结束后显示测试结果。
6. 测试结果可以保存，格式为EXCEL或PDF文档。
7. 测量结束后，切断电源，将电极拔出并清洗干净。
三、维护保养
1. 每次使用后，应将电极和样品池清洗干净，避免杂质残留。
2. 不得随意拆卸仪器内部部件，以免影响仪器使用。
3. 定期检测电极电压、电流及是否损坏，如发现问题应及时更换。
4. 定期进行系统校准，以确保测量精度。
五、注意事项
1. 在使用过程中，应避免电极触碰到墙壁或其他物体。
2. 样品液体中不得含有气泡，以免影响测试结果。
3. 仪器应避免受到潮湿、霉变等环境影响，定期进行保养。
4. 使用过程中如出现异常情况，应停止使用并联系维修人员处理。
以上就是自动界面张力仪的操作规程。
用户在使用时应根据规程进行操作，以免出现误操作或不必要的损坏。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
全自动界面张力测定仪
使用说明书
上海菲柯特电气科技有限公司
尊敬的用户：
感谢您选用ZL Y-3型全自动界面张力测定仪。
我们希望本仪器能使您的工作更加轻松愉快，使您在试验分析工作中得到办公自动化的感觉。
在使用仪器之前，请阅读本说明书，并按说明书对仪器进行操作和维护，以延长其使用寿命。
“只需轻轻一按，试验会自动完成”是本仪器的操作特点；“定人定点，全方位服务”是公司的服务宗旨。
一、概述
全自动界面张力测定仪，按照GB6541-86《石油产品油对水界面张力测定法》（圆环法）标准要求，测量各种液体的表面张力（液—气相界面）及矿物油与水的界面张力（液—液相界面）。
仪器采用大屏幕点阵液晶显示，全汉字菜单提示的无标识按键，自动化程度高，工作可靠，重复性好，操作极为简单，只需开机后按菜单提示操作，便可完成全部试验。
二、技术参数
显示方法：具有背光功能的大屏幕点阵液晶显示，汉字菜单提示，汉字菜单中汇编入GB6541标准中全部试验和计算内容。
按键：在汉字菜单提示下的无标识按键
测量范围： 2～100毫牛顿/米
灵敏度：0.1毫牛顿/米
准确度：0.1毫牛顿/米
分辨率：0.1毫牛顿/米
重复性：0.3%
适用温度：10～30℃(典型值：25℃)
适用湿度：(20～75)﹪RH
电源：交流电220V±5% 50Hz
功率：20VA
外型尺寸：185×260×360(毫米)
重量：15公斤
三、工作原理
该仪器所采用的工作原理是将高频感应微小位移自动平衡测量系统应用到扭力天平中去，即作用到铂环上的力发生改变时，与铂环所连接的平衡杆在两个涡流探头中产生位移，使两个涡流探头中产生的电感量发生变化，由此引起差动变压器失去平衡，随之电路中差动放大器的输入信号也失去平衡，经放大器放大后输出一随铂环受力变化而变化的电信号，此信号送到微处理机中进行处理，并按国际GB6541自动计算出被测试样的实际张力。
四、结构特征（图1）
1、大屏幕液晶显示器 8、背光（改进机型已删除）
2、样品杯：用于盛被测试样 9、机脚：调整仪器水准
3、零点微调 10、打印机、计算机接口
4、环架杆 11、电源开关
5、铂环：测量试样用 12、电源插座
6、样品盘 13、熔丝盒 1A熔丝
7、无标识按键 14、满量程微调
图1
五、安装与水平调整
把主机放在无风流动的稳定平台上，按图2所示，拧下仪器后侧两个固定螺钉，取下上顶板，按图3所示的位置安装好控制磁铁、环架杆、铂环(铂环先与环架杆插装完毕，置酒精灯外焰部灼烧洁净后，方可安装。
注意：手不可触及灼烧洁净的铂环)。
调整三个机脚使样品盘上水准泡处于中心，最后将上顶板放回原处，并用螺钉固定好。
上顶板固定螺丝
图2
控制磁铁
环架杆
铂环
图3
六、仪器操作
接通电源后，仪器进入如下画面。
每一菜单右侧所指示无标识按键即为菜单指示功能键。
１、 砝码标定：按指示功能键进入下级菜单。
砝码硬纸板
图4
1.1观察显示画面下部“仪表读数”的四位数，在保证铂环灼烧洁净的条件下用“零点微调”（图1中3）微调至0001~0010之间(最佳值0005)。
仪表菜单显示的“原标定值”是生产厂家制造本仪器时
欢 迎 使 用 张 力 仪
请选择功能键
2000-11-11 08-18-18
砝码标定
参数设定
纯水标定
样品测试
时间调整
的生产标定值。
用户在使用仪器之前此项可不必做。
特殊情况，如用户怀疑本仪器精度不足，可按菜单提示操作，进行砝码标定（图4）。
每档仪器标定值与原标定值在±20个A/D数值之内，说明本仪器在正常状态。
1.2按“退出”键退回主菜单
2. 参数设定：按指示功能键进入下级菜单
2.1样品密度：按“换行”或“跳格”键移动光标，按“增加”或“减少”键输入样品密度，输入后数据将会自动确认。
2.2工作温度：按“换行”或“跳格”键移动光标，按“增加”或“减少”键输入当前室温，输入后数据将自动确认。
在进行样品测试时该参数作为自动温度补偿的依据。
2.3参数设定完毕后按“退出”键退回上级菜单。
3．纯水标定
3.1准备工作（执行BG6541第
4.1条）
用石油醚清洗样品杯，接着分别用丙酮和水清洗，再用热的铬酸洗液浸洗，以除去油污，最后用水及蒸馏水冲洗干净，如果样品不是立即使用，应将其倒置于一块干净的布上，用石油醚清洗铂环，再用丁酮漂洗，然后在酒精灯的氧化焰中加热。
注意：清洗铂环，应从环架杆上取下进行，取铂环和安装铂环时一定要关掉仪器电源，安装好铂环后，要使铂环每一部分都在同一平面上（图5）。
镫
圆环
图5
3.2按指示功能键进入下级菜单。
3.3根据菜单提示操作，在标定中如需暂停请按“暂停”键，如需继续标定，请按“继续”键。
3.4根据GB6541第5.3条规定，纯水标定值应在71～72毫牛顿/米之间，如出现差异，请重复本说明书1.1条、3.1条并在酒精灯上灼烧铂环至洁净。
3.5纯水标定完毕后按“退出”键退回上级菜单。
4、样品测试
4.1按指示功能键进入下级菜单后按菜单提示操作。
测试结果将作为GB6541第8条报告值的计算依据。
4.2按“退出”键退回上级菜单。
5、时间调整：按指示功能键进入下级菜单。
5.1按菜单提示调整时间。
5.2按“退出”键退回上级菜单。
七、仪器显示结果计算依据
试样的界面张力（毫牛顿/米）按式б=M×F…….（1）计算：
其中：M——显示器第一次所显示的数值，毫牛顿/米；
F——系数，按式（2）计算。
式中：ρ0——水在25时的密度（克/毫升）
ρ1——试样在25时的密度（克/毫升）
P——常数，按式（3）计算
r0——铂环的平均半径（毫0米）r1——铂丝的半径（毫米）。
