不锈钢的力学性能
不锈钢的力学性能（一） 一、强度（抗拉强度、屈服强度） 不锈钢的强度由各种因素来确定，但最重要的和最基本的因素是其中添加的不同化学元素，主要是金属元素。不同类型的不锈钢由于其化学成分的差异，就有不同的强度特性。 （1）马氏体型不锈钢 马氏体型不锈钢与普通合金钢一样具有通过淬火实现硬化的特性，因此可通过选择牌号及热处理条件来得到较大范围的不同的力学性能。 马氏体型不锈钢从大的方面来区分，属于铁—铬—碳系不锈钢.进而可分为马氏体铬系不锈钢和马氏体铬镍系不锈钢。在马氏体铬系不锈钢中添加铬、碳和钼等元素时强度的变化趋势和在马氏体铬镍系不锈钢中添加镍的强度特性如下所述。 马氏体铬系不锈钢在淬火—回火条件下，增加铬的含量可使铁素体含量增加，因而会降低硬度和抗拉强度。低碳马氏体铬不锈钢在退火条件下，当铬含量增加时硬度有所提高，而延伸率略有下降。在铬含量一定的条件下，碳含量的增加使钢在淬火后的硬度也随之增加，而塑性降低。添加钼的主要目的是提高钢的强度、硬度及二次硬化效果。在进行低温淬火后，钼的添加效果十分明显。含量通常少于1%。 在马氏体铬镍系不锈钢中，含一定量的镍可降低钢中的δ铁素体含量，使钢得到最大硬度值。 马氏体型不锈钢的化学成分特征是，在0.1%----1.0%C，12%---27%Cr的不同成分组合基础上添加钼、钨、钒和铌等元素。由于组织结构为体心立方结构，因而在高温下强度急剧下降。而在600℃以下，高温强度在各类不锈钢中最高，蠕变强度也最高。 （2）铁素体型不锈钢 据研究结果，当铬含量小于25%时铁素体组织会抑制马氏体组织的形成，因而随铬含量的增加其强度下降；高于25%时由于合金的固溶强化作用，强度略有提高。钼含量的增加可使其更易获得铁素体组织，可促进α’相、σ相和χ相的析出，并经固溶强化后其强度提高。但同时也提高了缺口敏感性，从而使韧性降低。钼提高铁素体型不锈钢强度的作用大于铬的作用。 铁素体型不锈钢的化学成分特征是含11%—30%Cr，其中添加铌和钛。其高温强度在各类不锈钢中是最低的，但对热疲劳的抗力最强。 （3）奥氏体型不锈钢 奥氏体型不锈钢中增加碳的含量后，由于其固溶强化作用使强度得到提高。 奥氏体型不锈钢的化学成分特性是以铬、镍为基础添加钼、钨、铌和钛等元素。由于其组织为面心立方结构，因而在高温下有高的强度和蠕变强度。还由于线膨胀系数大，因而比铁素体型不锈钢热疲劳强度差。 （4）双相不锈钢 对铬含量约为25%的双相不锈钢的力学性能研究表明，在α+γ双相区内镍含量增加时γ相也增加。当钢中的铬含量为5%时，钢的屈服强度达到最高值；当镍含量为10%时，钢的强度达到最大值。 不锈钢的力学性能（二） 二、蠕变强度 由于外力的作用随时间的增加力发生变形的现象称之为蠕变。在一定温度下特别是在高温下、载荷越大则发生蠕变的速度越快；在一定载荷下，温度越高和时间越长则发生蠕变的可能性越大。与此相反，温度越低蠕变速度越慢，在低至一定温度时蠕变就不成问题了。这个最低温度依钢种而异，一般来说，纯铁在330℃左右，而不锈钢则因已采取各种措施进行了强化， 所以该温度是550℃以上。 和其他钢一样，熔炼方式、脱氧方式、凝固方法、热处理和加工等对不锈钢的蠕变特性有很大的影响，据介绍，在美国进行的对18—8不锈钢进行的蠕变强度试验表明，取自同一钢锭同一部位的试料的蠕变断裂时间的标准偏差是平均值的约11%，而取自不同钢锭的上、中、下不同部位的试料的标准偏差与平均值相差则达到两倍之多。又据在德国进行的试验结果表明，在105h时间下0Cr18Ni11Nb钢的强度为小于49MPa至118MPa，散差很大。 三、疲劳强度 高温疲劳是指材料在高温下由于周期反复变化着的应力的作用而发生损伤至断裂的过程。对其进行的研究结果表明，在某一高温下，108·次高温疲劳强度是该温度下高温抗拉强度的1/2。 热疲劳是指在进行加热（膨胀）和冷却（收缩）的过程中，当温度发生变化和受到来自外部的约束力时，在材料的内部相应于其本身的膨胀和收缩变形产生应力，并使材料发生损伤。当快速地反复加热和冷却时其应力就具冲击性，所产生的应力与通常情况相比更大，此时有的材料呈脆性破坏。这种现象被称之为热冲击。热疲劳和热冲击是有着相似之处的现象，但前者主要伴随大的塑性应变，而后者的破坏主要是脆性破坏。 不锈钢的成分和热处理条件对高温疲劳强度有影响。特别是当碳的含量增加时高温疲劳强度明显提高，固溶热处理温度也有显著的影响。一般来说铁素体型不锈钢具有良好的热疲劳性能。在奥氏体不锈钢中，高硅的且在高温下具有良好的延伸性的牌号有着良好的热疲劳性能。 热膨胀系数越小、在同一热周期作用下应变量越小、变形抗力越小和断裂强度越高，寿命就越长。可以说马氏体型不锈钢1Cr17的疲劳寿命最长，而0Cr19Ni9、0Cr23Ni13和2Cr25Ni20等奥氏体型不锈钢的疲劳寿命最短。 另外铸件较锻件更易发生由于热疲劳引起的破坏。 在室温下，107次疲劳强度是抗拉强度的1/2。与高温下的疲劳强度相比可知，从室温到高温的温度范围内疲劳强度没有太大的差异。 四、冲击韧性 材料在冲击载荷作用下，载荷变形曲线所包括的面积称为冲击韧性。对于铸造马氏体时效不锈钢，当镍含量为5%时其冲击韧性较低。随着镍含量的增加，钢的强度和韧性可得到改善，但当镍含量大于8%时，强度和韧性值又一次下降。在马氏体铬镊系不锈钢中添加钼后，可提高钢的强度且可保持韧性不变。 在铁素体型不锈钢中增加钼的含量虽可提高强度，但缺口敏感性也被提高而使韧性下降。 在奥氏体型不锈钢中具有稳定奥氏体组织的铬镍系奥氏体不锈钢的韧性（室温下韧性和低温下韧性）非常优良，因而适用于在室温下和低温下的各种环境中使用。对于有稳定奥氏体组织的铬锰系奥氏体不锈钢，添加镍可进一步改善其韧性。 双相不锈钢的冲击韧性随镍含量的增加而提高。一般来说，在a+r两相区内其冲击韧性稳定在160—200J的范围内。 不锈钢的工艺性能（一）
一、成形性能 不锈钢的成形性能因钢种的不同，即结晶结构的不同而有很大的差异。如铁素体型不锈钢和奥氏体型不锈钢的成形性能由于前者的晶体结构是体心立方，而后者的晶体结构是面心立方而有显著的差异。 铁素体不锈钢的凸缘成形性能与n值（加工硬化指数）有关，深冲加工性能与r值（塑性应变化）有关。其中r值由不同的生产工艺下的不同的组织集合来决定。采取一些措施来 显著减少固溶碳和固溶氮，可大大改善r值并使深冲性能得到大幅度的提高。 奥氏体型不锈钢一般来说n值较大，在进行加工的过程中由于塑性诱发相变而生成马氏体，因而有较大的n值和延伸率，可进行深冲加工和凸缘成形。有一部分奥氏体型不锈钢在深冲加工后，经一段时间会产生与冲压方向相一致的纵向裂纹，即所谓的“时效裂纹”。为此采用高镍，低氮和低碳的奥氏体型不锈钢可避免该缺陷的发生。 奥氏体型不锈钢中所含的镍可明显降低钢的冷加工硬化倾向，其原因是可使奥氏体的稳定性增加，减少或消除了冷加工过程中的马氏体转变，降低了冷加工硬化速率，强度降低和塑性提高。 在双相不锈钢中增加镍的含量可降低马氏体转变温度，从而改善了冷加工变形性能。 在评价不锈钢钢板的成形加工性时，一般以综合成形性能来标志。该综合成形性能是由标志断裂极限的抗断裂性（深冲性能、凸缘成形性能、边部延伸性能、弯曲性能），标志成形模具和材料的配合性的抗起皱性，标志卸载后固定形状的形状固定性等组成。 对不锈钢钢板的工艺性能进行评价主要有以下试验方法：
（1）拉伸试验； （2）弯曲试验； （3）冲压成形试验； （4）扩口试验； （5）冲击试验。 对不锈钢钢管的工艺性能进行评价主要有以下几项： （1）拉伸试验 （2）扩管试验 （3）压扁试验 （4）压溃试验 （5）弯曲试验 二、焊接性能 在不锈钢的应用中对不锈钢结构进行焊接和切割是不可避免的。由于不锈钢本身所具有的特性，与普碳钢相比不锈钢的焊接及切割有着其特殊性，更易在其焊接接头及热影响区（ＨＡＺ）产生各种缺陷。焊接时要特别注意不锈钢的物理性质。例如奥氏体型不锈钢的热膨胀系数是低碳钢和高铬系不锈钢的１.５倍；导热系数约是低碳钢的1/3，而高铬系不锈钢的导热系数约是低碳钢的1/2；比电阻是低碳钢的４倍以上，而高铬系不锈钢是低碳钢的３倍。这些条件加上金属的密度、表面张力、磁性等条件都对焊接条件产生影响。 马氏体型不锈钢一般以１３％Ｃr钢为代表。它进行焊接时，由于热影响区中被加热到相变点以上 不锈钢的工艺性能（二） 的区域发生γ—α（M）相变，因此存在低温脆性、低温韧性恶化、伴随硬化产生的延展性下降等问题。因而对于一般马氏体型不锈钢焊接时需进行预热，但碳、氮含量低的和使用丁系焊接材料时可不需预热。焊接热影响区的组织通常又硬又脆。对于这个问题，可通过进行焊后热处理使其韧性和延展性得到恢复。另外碳、氮含量最低的牌号，在焊接状态下也有一定的韧性。 铁素体型不锈钢以18%Cr钢为代表。在含碳量低的情况下有良好的焊接性能，焊接裂纹内敏感性也较低。但由于被加热至900℃以上的焊接热影响区晶粒显著变粗，使得在室温下缺少延伸性和韧性，易发生低温裂纹。也就是说，一般来讲铁素体型不锈钢有475℃脆化、700—800℃长时间加热下发生“相脆性、夹杂物和晶粒粗化引起的脆化、低温脆化、碳化物 析出引起耐蚀性下降以及高合金钢中易发生的延迟裂纹等问题。通常应在焊接时进行焊前预热和焊后热处理，并在具有良好韧性的温度范围进行焊接。 奥氏体型不锈钢以18% Cr—8%Ni钢为代表。原则上不须进行焊前预热和焊后热处理。一般具有良好的焊接性能。但其中镍、钼含量高的高合金不锈钢进行焊接时易产生高温裂纹。另外还易发生σ相脆化，在铁素体生成元素的作用下生成的铁素体引起低温脆化，以及耐蚀性下降和应力腐蚀裂纹等缺陷。经焊接后，焊接接头的力学性能一般良好，但当在热影响区中的晶界上有铬的碳化物时会极易生成贫铬层，而贫铬层的出现将在使用过程中易产生晶间腐蚀。为避免问题的发生，应采用低碳（C≤0.03%）的牌号或添加钛、铌的牌号。为防止焊接金属的高温裂纹，通常认为控制奥氏体中的δ铁素体肯定是有效的。一般提倡在室温下含5%以上的δ铁素体。对于以耐蚀性为主要用途的钢，应选用低碳和稳定的钢种，并进行适当的焊后热处理；而以结构强度为主要用途的钢，不应进行焊接后热处理，以防止变形和由于析出碳化物和发生σ相脆化。 双相不锈钢的焊接裂纹敏感性较低。但在热影响区内铁素体含量的增加会使晶间腐蚀敏感性提高，因此可造成耐蚀性降低及低温韧性恶化等问题。 对于沉淀硬化型不锈钢有焊接热影响区发生软化等问题。 综上所述，不锈钢的焊接性能主要表现在以下几个方面： （1）高温裂纹：在这里所说的高温裂纹是指与焊接有关的裂纹。高温裂纹可大致分为凝固裂纹、显微裂纹、HAZ（热影响区）的裂纹和再加热裂纹等。 (2)低温裂纹：在马氏体型不锈钢和部分具有马氏体组织的铁素体型不锈钢中有时会发生低温裂纹。由于其产生的主要原因是氢扩散、焊接接头的约束程度以及其中的硬化组织，所以解决方法主要是在焊接过程中减少氢的扩散，适宜地进行预热和焊后热处理以及减轻约束程度。 （3）焊接接头的韧性：在奥氏体型不锈钢中为减轻高温裂纹敏感性，在成分设计上通常使其中残存有5%—10%的铁素体。但这些铁素体的存在导致了低温韧性的下降。在双相不锈钢进行焊接时，焊接接头区域的奥氏体量减少而对韧性产生影响。另外随着其中铁素体的增加，其韧性值有显著下降的趋势。 已证实高纯铁素体型不锈钢的焊接接头的韧性显著下降的原因是由于混入碳、氮、氧的缘故。其中一些钢的焊接接头中的氧含量增加后生成了氧化物型夹杂，这些夹杂物成为裂纹发生源或裂纹传播的途径使得韧性下降。而有一些钢则是由于在保护气体中混入了空气，其中的氮含量增加在基体解理面｛100｝面上产生板条状Cr2N，基体变硬而使得韧性下降。 （4）σ相脆化：奥氏体型不锈钢、铁素体不锈钢和双相钢易发生σ相脆化。由于组织中析出了百分之几的α相，韧性显著下降。“相一般是在600～900℃范围内析出，尤其在75℃左右最易析出。作为防止”相产生的预防型措施，奥氏体型不锈钢中应尽量减少铁素体的含量。 （5）475℃脆化，在475℃附近（370—540℃）长时间保温时，使Fe—Cr合金分解为低铬浓度的α固溶体和高铬浓度的α’固溶体。当α’固溶体中铬浓度大于75%时形变由滑移变形转变为孪晶变形，从而发生475℃脆化。 不锈钢的工艺性能（三） 三、切削性能 不同的不锈钢的切削性能有很大的差异。一般所说不锈钢的切削性能比其他钢差，是指奥氏体型不锈钢的切削性能差。这是由于奥氏体不锈钢的加工硬化严重，导热系数低造成的。为此在切削过程中需使用水性切削冷却液，以减少切削热变形。特别是当焊接时的热处理不好时，无论是怎样提高切削精度，其变形也是不可避免的。其他类型如马氏体型不锈钢、铁素体性不锈钢等不锈钢的切削性能只要不是淬火后进行切削，那么与碳素钢没有太大的不同。
不锈钢316L的金相组织特性
不锈钢316L的金相组织特性1. 简介不锈钢316L是一种常见的奥氏体系不锈钢，具有优良的耐腐蚀性能，特别是在耐海水腐蚀方面表现出色。
316L不锈钢通过添加Mo元素（钼）和Ni元素（镍）来提高其耐腐蚀性，同时保持较高的力学性能。
本文档将详细介绍不锈钢316L的金相组织特性。
2. 金相组织2.1 奥氏体不锈钢316L的金相组织主要由奥氏体构成，奥氏体为面心立方结构，具有良好的塑性和韧性。
在添加Mo和Ni元素后，奥氏体的稳定性得到提高，使得316L不锈钢具有更好的耐腐蚀性能。
2.2 铁素体在316L不锈钢中，铁素体的含量较少，主要分布在晶界处。
铁素体的存在可以提高不锈钢的强度和硬度，同时对耐腐蚀性能产生一定的影响。
2.3 析出相在316L不锈钢中，析出相主要包括Cr23C6和M23C6。
这些析出相可以有效地提高不锈钢的耐腐蚀性能，特别是在耐点蚀和缝隙腐蚀方面表现出色。
此外，析出相还可以提高不锈钢的力学性能。
2.4 孪晶在某些情况下，316L不锈钢中可能存在孪晶结构。
孪晶是由一个晶粒分裂成两个具有相同晶体取向的晶粒，可以提高不锈钢的力学性能。
3. 耐腐蚀性能不锈钢316L具有优良的耐腐蚀性能，主要表现在以下几个方面：1. 耐均匀腐蚀：316L不锈钢在多种腐蚀介质中表现出良好的耐腐蚀性能，如盐酸、硫酸、硝酸等。
2. 耐点蚀：316L不锈钢在含有Cl-等卤素离子的腐蚀介质中具有很好的耐点蚀性能，这是由于其金相组织中析出相的存在。
3. 耐缝隙腐蚀：316L不锈钢在含有Cl-等卤素离子的腐蚀介质中具有很好的耐缝隙腐蚀性能，这是由于其金相组织中析出相的存在。
4. 耐海水腐蚀：316L不锈钢具有很好的耐海水腐蚀性能，适用于海洋环境。
4. 力学性能不锈钢316L具有较高的力学性能，包括：1. 强度：316L不锈钢具有较高的屈服强度和抗拉强度，可以满足一般工程应用的要求。
2. 韧性：316L不锈钢具有良好的韧性，可以承受一定程度的塑性变形而不发生断裂。
不锈钢屈服强度抗拉强度

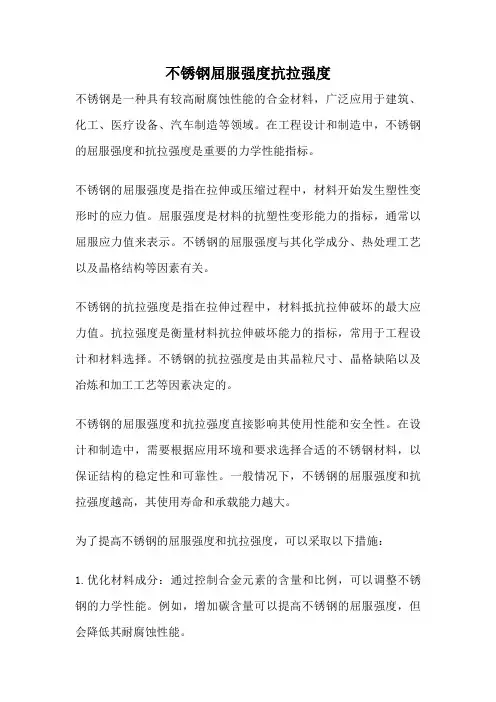

不锈钢屈服强度抗拉强度不锈钢是一种具有较高耐腐蚀性能的合金材料，广泛应用于建筑、化工、医疗设备、汽车制造等领域。
在工程设计和制造中，不锈钢的屈服强度和抗拉强度是重要的力学性能指标。
不锈钢的屈服强度是指在拉伸或压缩过程中，材料开始发生塑性变形时的应力值。
屈服强度是材料的抗塑性变形能力的指标，通常以屈服应力值来表示。
不锈钢的屈服强度与其化学成分、热处理工艺以及晶格结构等因素有关。
不锈钢的抗拉强度是指在拉伸过程中，材料抵抗拉伸破坏的最大应力值。
抗拉强度是衡量材料抗拉伸破坏能力的指标，常用于工程设计和材料选择。
不锈钢的抗拉强度是由其晶粒尺寸、晶格缺陷以及冶炼和加工工艺等因素决定的。
不锈钢的屈服强度和抗拉强度直接影响其使用性能和安全性。
在设计和制造中，需要根据应用环境和要求选择合适的不锈钢材料，以保证结构的稳定性和可靠性。
一般情况下，不锈钢的屈服强度和抗拉强度越高，其使用寿命和承载能力越大。
为了提高不锈钢的屈服强度和抗拉强度，可以采取以下措施：1.优化材料成分：通过控制合金元素的含量和比例，可以调整不锈钢的力学性能。
例如，增加碳含量可以提高不锈钢的屈服强度，但会降低其耐腐蚀性能。
2.热处理工艺：适当的热处理工艺可以改善不锈钢的晶格结构和力学性能。
常见的热处理方法包括固溶处理、淬火和时效处理等。
3.加工工艺：通过冷加工、热加工和变形处理等工艺，可以改变不锈钢的晶粒结构和形变能力，提高其屈服强度和抗拉强度。
4.合理设计：在工程设计中，合理选择材料和结构，考虑不锈钢的屈服强度和抗拉强度，以满足使用要求和安全性。
不锈钢的屈服强度和抗拉强度是其重要的力学性能指标，对于工程设计和制造具有重要意义。
通过优化材料成分、热处理工艺和加工工艺等措施，可以提高不锈钢的屈服强度和抗拉强度，以满足不同应用领域的需求。
在实际应用中，需要综合考虑材料的强度、耐腐蚀性能、成本以及可加工性等因素，选择合适的不锈钢材料。
只有在正确使用和维护的前提下，不锈钢材料才能发挥其优越的性能，为各行业的发展做出贡献。
奥氏体304不锈钢力学性能与本构行为研究
奥氏体304不锈钢力学性能与本构行为研究奥氏体304不锈钢力学性能与本构行为研究引言奥氏体304不锈钢作为一种常用的金属材料，在工业生产中起着重要的作用。
然而，为了更好地了解其力学性能和本构行为，对其进行深入研究是非常必要的。
本文旨在探讨奥氏体304不锈钢的力学性能与本构行为，以期为相关工程应用提供参考。
一、奥氏体304不锈钢概述奥氏体304不锈钢是一种常见的不锈钢材料，主要由铁、铬、镍等组成。
具有优良的耐腐蚀性、耐高温性和机械性能，被广泛应用于航空、航天、汽车、化工等领域。
二、奥氏体304不锈钢的力学性能研究1. 强度性能奥氏体304不锈钢的抗拉强度、屈服强度和断裂强度是评价其力学性能的重要指标。
通过实验测定，可以得到不同工况下奥氏体304不锈钢的强度参数，并分析其变化规律。
同时，还可研究材料受到不同载荷条件下的变形行为。
2. 延展性能奥氏体304不锈钢的延展性能是指材料在拉伸过程中的变形能力。
通过实验测定材料在不同应变速率下的延伸行为，可以了解其塑性变形特性。
同时，延展性能还与材料表面的晶界、氧化膜等因素有关，可以通过表面处理等方法进行改善。
3. 硬度性能奥氏体304不锈钢的硬度是指其抵抗外力作用而发生塑性变形的能力。
通过硬度测试可以了解材料的材质变化和内部结构特征。
不同的冷处理方法对奥氏体304不锈钢的硬度有显著影响，可通过优化工艺来提高其硬度。
三、奥氏体304不锈钢的本构行为研究1. 本构模型奥氏体304不锈钢的力学性能与本构行为可以通过建立适当的本构模型来进行分析。
常见的本构模型包括线性弹性模型、塑性本构模型、本构方程等。
通过分析材料的应力-应变曲线，可以选择合适的本构模型，以更好地描述材料在不同载荷下的力学行为。
2. 应力松弛行为奥氏体304不锈钢在受到恒定外力作用后，应力会逐渐变小的现象称为应力松弛。
应力松弛行为与材料的晶体结构、温度、应变速率等因素有关。
通过对奥氏体304不锈钢的应力松弛行为进行研究，可以掌握材料的力学性能，并为实际应用提供指导。
不锈钢316的抗拉强度和屈服强度

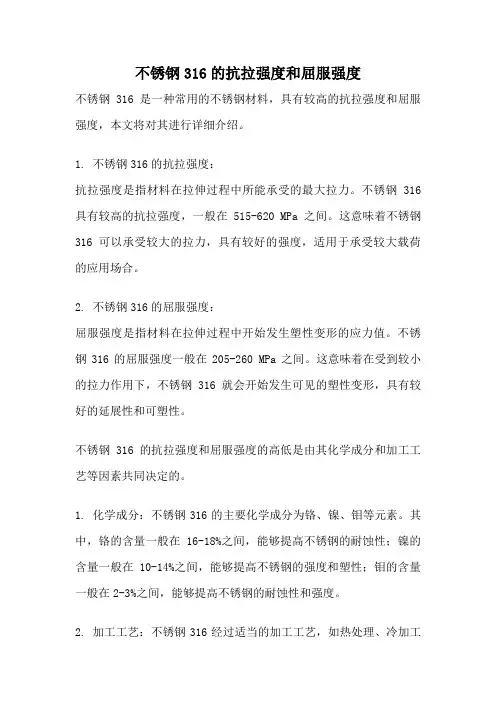

不锈钢316的抗拉强度和屈服强度不锈钢316是一种常用的不锈钢材料，具有较高的抗拉强度和屈服强度，本文将对其进行详细介绍。
1. 不锈钢316的抗拉强度：抗拉强度是指材料在拉伸过程中所能承受的最大拉力。
不锈钢316具有较高的抗拉强度，一般在515-620 MPa之间。
这意味着不锈钢316可以承受较大的拉力，具有较好的强度，适用于承受较大载荷的应用场合。
2. 不锈钢316的屈服强度：屈服强度是指材料在拉伸过程中开始发生塑性变形的应力值。
不锈钢316的屈服强度一般在205-260 MPa之间。
这意味着在受到较小的拉力作用下，不锈钢316就会开始发生可见的塑性变形，具有较好的延展性和可塑性。
不锈钢316的抗拉强度和屈服强度的高低是由其化学成分和加工工艺等因素共同决定的。
1. 化学成分：不锈钢316的主要化学成分为铬、镍、钼等元素。
其中，铬的含量一般在16-18%之间，能够提高不锈钢的耐蚀性；镍的含量一般在10-14%之间，能够提高不锈钢的强度和塑性；钼的含量一般在2-3%之间，能够提高不锈钢的耐蚀性和强度。
2. 加工工艺：不锈钢316经过适当的加工工艺，如热处理、冷加工等，可以进一步提高其抗拉强度和屈服强度。
热处理可以通过调整不锈钢的晶体结构，使其具有更好的力学性能；冷加工可以通过塑性变形，改善不锈钢的强度和塑性。
不锈钢316的高抗拉强度和屈服强度赋予了它广泛的应用领域。
以下是一些常见的应用场合：1. 构筑物和建筑：不锈钢316可以用于制作桥梁、楼梯、扶手等结构部件，其高强度能够承受较大的荷载，同时具有较好的耐蚀性，能够适应室内外复杂环境。
2. 航空航天和汽车工业：不锈钢316可以用于制作飞机、汽车等交通工具的零部件，如发动机零件、排气管等，其高强度和耐腐蚀性能能够保证飞行和行驶的安全可靠。
3. 化工和海洋工程：不锈钢316可以用于制作化工设备、海洋平台等耐腐蚀性要求较高的设备和结构，其耐蚀性能能够在恶劣的化学环境和海洋环境中长期使用。
!304及430不锈钢的化学成分及力学性能
00Cr17Ni14Mo2不锈钢 (316L不锈钢 )SUS316（L）- 00Cr17Ni14Mo2添加了Mo(2～3%)达到优秀的耐孔蚀和耐腐蚀性，高温Creep强度优秀特性及实用用途：化学成分：（单位：wt%)机械性能：SUS304不锈钢-0Cr18Ni9不锈钢材质性能及用途介绍作为AUSTENITE系的基本钢种耐腐蚀性、耐热性、低温强度、机械性能优秀，热处理后不发生硬化，几乎没有磁性特性及实用用途：化学成分：（单位：wt%)机械性能：SUS317L不锈钢-00Cr19Ni13Mo3不锈钢材质性能介绍化学成分：（单位：wt％）机械性能：SUS 430不锈钢钢种介绍1、概要含有17% Cr, 在高温以混合相(α+γ)形式存在，1000OC以下是α单相的BCC结构。
广泛使用的铁素体系不锈钢。
2、特点1）深冲性能优秀，类似于304钢；2）对氧化性酸有很强的耐腐蚀性，对碱液及大部分有机酸和无机酸也有一定的耐腐蚀能力；耐应力腐蚀开裂能力强于304钢种；3）热膨胀系数低于304钢种，耐氧化能力高，适合于耐热设备；4）冷轧产品外观光亮度好，漂亮；5)和304比较,价格便宜,作为304钢种的替代钢种。
2、适用范围主要用作在温和的大气中高抛光装饰用途，如燃气灶表面, 家电部件, 餐具, 建筑内装饰用，洗涤槽, 洗衣机内桶等。
6、热处理熔点：1425~15100C；退火：780~8500C。
7、使用状态1）退火状态：NO.1，2D，2B，N0.4，HL，BA，Mirror,以及各种其他表面处理状态8、使用注意事项- 相对304，拉伸性能、焊接性能较差；- 由于是铁素体不锈钢，强度相对较低，加工硬化能力也低，选择使用时应该注意；- 拉伸加工后表面会出现轧钢方向条状缺陷（ridging），给抛光作业带来很大的困难。
不锈钢304屈服强度和抗拉强度
不锈钢304屈服强度和抗拉强度
摘要：
一、不锈钢304简介
二、不锈钢304的屈服强度
三、不锈钢304的抗拉强度
四、不锈钢304的应用领域
正文：
不锈钢304是一种广泛应用的奥氏体不锈钢，由于其良好的耐腐蚀性和焊接性能，被广泛应用于食品、化工、医疗等众多领域。
不锈钢304的屈服强度是指材料在外力作用下发生塑性变形前能承受的最大应力。
根据相关标准，不锈钢304的屈服强度一般在200MPa左右。
不锈钢304的抗拉强度是指材料在外力作用下能承受的最大拉应力。
根据相关标准，不锈钢304的抗拉强度一般在500MPa以上。
由于不锈钢304具有优良的力学性能和耐腐蚀性能，因此被广泛应用于食品、化工、医疗等领域。
例如，在食品工业中，不锈钢304常用于制作储罐、管道、厨具等设备；在医疗领域，不锈钢304常用于制作手术器械、注射器等。
不锈钢材质检测标准
不锈钢材质检测标准不锈钢材质检测标准是确保不锈钢材料的质量和性能的重要手段。
通过对不锈钢进行一系列的检测和测试，可以了解其化学成分、组织结构、力学性能、耐腐蚀性能等方面的信息，从而评估其适用范围和使用寿命。
以下是不锈钢材质检测标准的具体内容：一、化学成分检测不锈钢的化学成分是决定其性能和质量的关键因素。
通过对不锈钢进行化学成分检测，可以了解其元素含量，进而评估其耐腐蚀性、强度、韧性等性能。
根据不同的不锈钢类型，其化学成分也会有所不同。
常见的元素包括碳、硅、锰、磷、硫、铬、镍、钼等。
在化学成分检测中，可以采用光谱分析法、化学分析法等方法进行检测。
光谱分析法是通过分析不锈钢材料表面的元素发射光谱来测定元素含量，具有快速、准确的特点。
化学分析法则是通过化学试验来测定元素含量，具有精度高、可靠性好的优点。
二、表面质量检测不锈钢表面质量的检测主要包括外观检测、粗糙度检测、氧化膜厚度检测等。
外观检测主要检查不锈钢表面是否有划痕、凹坑、气孔等缺陷；粗糙度检测主要测量不锈钢表面的粗糙程度；氧化膜厚度检测则是不锈钢在高温氧化气氛中表面形成的氧化膜的厚度。
这些指标都会影响不锈钢的美观度和耐腐蚀性能。
在表面质量检测中，可以采用目视检测法、触觉检测法等方法进行检测。
目视检测法是通过观察不锈钢表面外观来发现缺陷，具有简单、直观的优点。
触觉检测法则是通过手感来检查不锈钢表面的粗糙度和其他不平整程度，具有直接、实用的优点。
三、力学性能检测不锈钢的力学性能主要包括拉伸强度、屈服点、延伸率等。
通过对不锈钢进行拉伸实验、冲击实验等测试，可以了解其力学性能，从而评估其在承载、冲击等条件下的表现。
在力学性能检测中，可以采用拉伸试验机、冲击试验机等方法进行测试。
拉伸试验机是通过拉伸试样来测定不锈钢的拉伸强度和延伸率，具有精度高、可靠性好的优点。
冲击试验机则是通过冲击试样来测定不锈钢的冲击韧性，具有直观、实用的优点。
四、耐腐蚀性能检测不锈钢的耐腐蚀性能是其最重要的特性之一。
304不锈钢强度标准
304不锈钢强度标准304不锈钢是一种常见的不锈钢材料，具备优异的耐腐蚀性和可塑性，广泛应用于建筑、制造业等领域。
而其中一个重要的指标就是其强度标准。
本文将介绍304不锈钢的强度标准以及其相关信息。
一、304不锈钢强度标准的概述304不锈钢的强度标准通常由两个参数来表示，即抗拉强度和屈服强度。
抗拉强度是指在拉伸过程中材料所能承受的最大拉力，而屈服强度是指材料发生塑性变形时所承受的应力。
这两个参数可以反映出304不锈钢的力学性能和抗拉能力。
二、304不锈钢的抗拉强度标准304不锈钢的抗拉强度标准通常以N/mm2为单位进行表示。
根据国内外相关标准规定，304不锈钢的抗拉强度标准一般在520-720N/mm2之间。
这个范围内的抗拉强度可以满足大多数应用的需求，但具体数值还需根据具体应用环境和要求来确定。
三、304不锈钢的屈服强度标准与抗拉强度类似，304不锈钢的屈服强度标准也通常以N/mm2为单位进行表示。
根据相关标准规定，304不锈钢的屈服强度标准一般在205-275N/mm2之间。
屈服强度标准的确定主要考虑材料的可塑性和变形能力，以确保在正常使用条件下不会发生过度变形或破裂。
四、304不锈钢强度标准与应用304不锈钢的强度标准直接影响其应用范围。
一般来说，抗拉强度和屈服强度较高的304不锈钢适用于要求较高强度和稳定性的场合，如汽车零部件、船舶制造等领域。
而在一些轻载和一般性应用中，抗拉强度和屈服强度较低的304不锈钢也能够满足需求，如家具制造、室内装饰等领域。
五、304不锈钢强度标准的提升和研究随着技术的不断进步，人们对304不锈钢强度标准的要求也在不断提高。
目前，已经有一些研究致力于提升304不锈钢的强度和硬度，并探索新的合金材料以满足特定领域的需求。
这些研究对于推动不锈钢材料的应用和发展具有积极的意义。
六、总结304不锈钢强度标准是评价其力学性能和抗拉能力的重要参数。
抗拉强度和屈服强度是衡量其强度的关键指标。
不锈钢304的屈服强度
不锈钢304的屈服强度引言不锈钢304是一种常用的不锈钢材料，具有优异的耐腐蚀性和机械性能。
在工程领域广泛应用，特别是在制造行业以及化工、食品加工等领域。
本文将重点探讨不锈钢304的屈服强度及其相关知识。
不锈钢304的基本介绍不锈钢304是一种奥氏体不锈钢，由18%的铬和8%的镍组成。
它具有良好的耐腐蚀性，在常温下能够抵御大多数酸性介质的腐蚀。
此外，它还具有良好的加工性能和焊接性能，可通过冷加工和热加工进行成型。
不锈钢304的屈服强度定义屈服强度是指材料在受力过程中开始发生塑性变形的临界点。
在不锈钢304中，屈服强度是指在材料受力过程中，应力达到一定临界值时，材料开始发生可见的塑性变形。
屈服强度是材料的重要力学性能指标之一。
不锈钢304的屈服强度测试方法1. 拉伸试验拉伸试验是测量材料屈服强度的常用方法之一。
该试验通过在材料上施加拉力，观察材料的应力-应变曲线，从而确定屈服强度。
在拉伸试验中，不锈钢304样品被夹紧在拉伸机上，逐渐施加拉力，同时测量拉力和样品的变形。
2. 压缩试验压缩试验是另一种测量材料屈服强度的方法。
该试验通过在材料上施加压力，观察材料的应力-应变曲线，从而确定屈服强度。
在压缩试验中，不锈钢304样品被放置在压力机上，逐渐施加压力，同时测量压力和样品的变形。
3. 硬度测试硬度测试是一种简单快捷的测量材料屈服强度的方法。
通过在不锈钢304表面施加一定的载荷，测量材料表面的压痕尺寸，从而确定屈服强度。
常用的硬度测试方法包括布氏硬度、洛氏硬度和维氏硬度等。
不锈钢304的屈服强度影响因素1. 温度温度是影响不锈钢304屈服强度的重要因素之一。
一般情况下，随着温度的升高，不锈钢304的屈服强度会下降。
这是由于高温会导致晶体结构的变化，从而降低材料的强度。
2. 冷加工冷加工是指通过冷轧、冷拔等方式对不锈钢304进行塑性变形。
冷加工可以显著提高不锈钢304的屈服强度。
这是因为冷加工可以引入大量的位错和晶界，从而增加材料的强度。
不锈钢的物理性能和力学性能
不锈钢的物理性能和力学性能
1) 马氏体不锈钢：能进行淬火，淬火后具有较高的硬度、强度和耐磨性及良好
的抗氧化性，有的有磁性，但内应力大且脆。
经低温回火后可消除其应力，提高
塑性，切削加工较困难，有切屑擦伤或粘结的明显趋向，刀具易磨损。
当钢中含碳量低于0.3%时，组织不均匀，粘附性强，切削时容易产生积屑瘤，
且断屑困难，工件已加工表面质量低。
含碳量达0.4%～0.5%时，切削加工性较好。
马氏体不锈钢经调质处理后，可获得优良的综合力学性能，其切削加工性比退火状态有很大改善。
2) 铁素体不锈钢：加热冷却时组织稳定，不发生相变，故热处理不能使其强化，只能靠变形强化，性能较脆，切削加工性一般较好。
切屑呈带状，切屑容易擦伤
或粘结于切削刃上，从而增大切削力，切削温度升高，同时可能使工件表面产生撕裂现象。
3) 奥氏体不锈钢：由于含有较多的镍(或锰)，加热时组织不变，故淬火不能使其强化，可略改善其加工性。
通过冷加工硬化可大幅度提高强度，如果再经时效处理，抗拉强度可达2550～2740 MPa。
