汽车传动系概述
汽车传动系统
四、传动系布置方案
2. FF — 发动机前置前轮驱动
应用车型：轿车（如：桑塔纳、捷达、奥迪 等）
特点：装配 紧凑，省去 了万向节和 传动轴；发 动机横置时， 主减速可以 采用简单的 圆柱齿轮副； 提高了汽车 高速行驶时 的操纵稳定 性。
四、传动系布置方案
3. RR — 发动机后置后轮驱动
优点：对于大客车，更容易做到汽车总质量在前后车轴之 间的合理分配；车厢内噪声低，空间利用率高。 缺点：发动机冷却条件差；发动机、离合器和变 速器的操 纵机构较复杂；要设置万向传动和角传 动装置。 应用车型：大、中型客车；少数轿车和微型车
四、传动系布置方案
注意：这里的布置方案是针对机械式传动系 1. FR — 发动机前置后轮驱动 2. FF — 发动机前置前轮驱动 3. RR — 发动机后置后轮驱动 4. MR — 发动机中置后轮驱动 5. nWD — 全轮驱动
四、传动系布置方案
1. FR — 发动机前置后轮驱动
优点：前后轮的质量比较理想。 缺点：需要一根较长的传动轴，既增加了车重，又影响了 传动系的效率。 应用车型：大、中型货车；部分轿车和客车
离合器 变速器 万向节 传动轴
半轴
主减速器
差速器
万向传动装置 驱动桥
机械式传动系一般组成及布置示意图
三、传动系组成
机械 式传 动系 一般 组成
离合器 变速器 万向传动装置
万向节 传动轴
驱动桥
主减速器 差速器
半轴
动力传递路线:
发动机 →离合器 →变速器 →万向传动装置 →驱动桥 （主减速器→差速器→半轴）→驱动车轮
1. 分离彻底 2. 接合柔和 3. 从动部分的转动惯量要尽可能小 4. 散热良好 5. 操纵轻便
汽车传动系概述
5、差速作用：
汽车转弯时，左右车轮滚过旳距离不同，传动 系旳差速作用能够使左右两驱动轮以不同旳角 速度旋转。
12/30/2023
§8.2 传动系旳分类
一、机械传动系 构成： 离合器、变速器、万向传动装置、主减 速器、差速器和半轴
12/30/2023
机械式传动系旳一般形式
变速器
传动轴
半轴
驱动桥
发动机
离合器
主减速器
万向节
差速器 12/30/2023
二、液力机械传动系
概述：
液力机械传动系是将液力传动与机械传动有机 地组合起来。以液体为传动介质，利用其在主 动元件和从动元件之间循环流动过程中动能旳 变化来传递动力。
1、减速
经过传动系旳作用，使驱动轮旳转速降低为发 动机转速旳若干分之一，相应驱动轮所得到旳 转矩增大到发动机转矩旳若干倍。
2、变速：
保持发动机在有利旳转速范围内工作，汽车牵 引力又在足够大旳范围内变化。
3、倒车：
在传动系旳变速器中加设倒档，使汽车能在某 些情况下倒车。
12/30/2023
4、中断传动
第八章 汽车传动系
概述 传动系旳构成 传动系旳分类 传动系旳布置
12/30/2023
§8.1 传动系概述
功用： 将发动机发出旳动力传递给驱动车轮， 使汽车在多种不同旳工况下均能正常行 驶，并具有良好旳经济性和动力性。
功能： 减速、变速、倒车、中断动力、轮间差 速和轴间差速功能。
12/30/2023
液力变矩器
汽车结构原理 传动系 详解
1.2.2 发动机前置、后轮驱动(FR方式) 这种布置形式易获得足够的驱动力。并且发动机散热条件好，操 纵机构简单，维修方便。
1.2.3、发动机中置、后轮驱动(MR方式) 便于对前后轮进行较为理想的重量分配。 1.2.4、发动机后置、后轮驱动(RR方式) 某些大型客车采用发动机后置、后轮驱动的布置形式。发动机后 置，可大缩短传动轴的长度，传动系结构紧凑，质心有所降低，前轴 不易过载，后轮附着力大，并能更充分地利用车箱面积。但由于发动 机后置，其散热条件差。远距离操纵使操纵机构变得复杂，维修调整 不便。除多用在大型客车上外，某些微型或轻型轿车也采用这种布置 形式。发动机也有横向布置和纵向布置之分。
第一篇 传动系
传动系概述 离合器 变速器与分动器 万向传动装置 驱动桥
第1章 传动系统概述
传动系的功用和组成 传动系的布置形式
1.1汽车传动系的功用和组成
一、功用
汽车传动系的基本功用是将发动机发出的动力传给驱动轮。 按结构和传动介质分类,汽车传动系的形式有:机械式、液力机械式、静液式、 电力式等。 汽车传动系具有有以下几方面功能： 1、减速和变速 发动机转速高而相应的转矩小，汽车驱动轮无法直接与发动机相连接，而要 通过传上克 服滚动阻力与空气阻力以最高车速行驶。传动比最大值应能使汽车克服最大行驶 阻力(如上坡时)，而且仍具有某一最低稳定车速。 2、实现汽车倒驶 汽车在某些情况下需倒车，因发动机不能倒转，这需要通过变速器的倒档实 现。
3.压紧机构 16个沿圆周分布的螺旋弹簧31 4.分离机构 4个分离杠杆25、分离轴承26、回位弹簧27、分离套筒28、分离叉30 （注意：自由间隙） 5.机械式操纵机构
分离杠杆：浮动销支承
离合器操纵机构运动干涉问题在周布弹簧离合器中的分离杠杆与压盘连 接处，压盘要前后作直线运动；分离杠杆外端要围绕支点作圆弧运动，这样就 会发生运动干涉。为解决这一问题，把分离杠杆支点作成浮动式的。分离杠杆 的孔做的比连接销轴大一些，在销轴一侧铣出平面，并在此平面与孔之间放一 滚柱，使分离杠杆可相对支点沿离合器径向作少量移动，从而避免了运动干涉。 膜片弹簧与压盘之间能相对滑动，自然就可以消除上面这种分离机构的干涉问 题。
汽车传动系介绍
汽车传动系介绍————————————————————————————————作者：————————————————————————————————日期:汽车传动系介绍一.传动系的功用汽车发动机所发出的动力经传动系传递到驱动车轮。
传动系具有减速、变速、倒车、中动力、轮间(轴间)差速等功能,与发动机配合工作，能保证汽车在各种工况条件下的正常行驶，并具有良好的动力性和经济性。
二.传动系的种类和组成传动系按能量传递方式不同,划分为机械传动、液力传动、液压传动、电传动等。
1、机械式传动系一般组成及布置示意图1－离合器2－变速器3-万向节4－驱动桥５-差速器６-半轴7-主减速器8-传动轴图１发动机前置、纵置,后轮驱动的布置示意图图１是传统的发动机纵向安装在汽车前部,后桥驱动的４×2汽车布置示意图。
发动机发出的动力经离合器、变速器、万向传动装置传到驱动桥。
在驱动桥处，动力经过主减速器、差速器和半轴传给驱动车轮1－发动机2－离合器3-变速器4-变速器输入轴5-变速器输出轴6-差速器７－车速表驱动齿轮8-主减速器从动齿轮ﻫ图2发动机前置、纵置,前轮驱动的布置示意图发动机前置、纵置,前桥驱动，使得变速器和主减速器连在一起，省掉了它们之间的万向传动装置。
2、典型液力机械传动示意图ﻫ1-液力变矩器2-自动器变速器３-万向传动4-驱动桥5-主减速器6－传动轴图３液力机械传动示意图液力传动（此处单指动液传动)是利用液体介质在主动元件和从动元件之间循环流动过程中动能的变化来传递动力。
液力传动装置串联一个有级式机械变速器，这样的传动称为液力机械传动。
3、静液式传动系示意图ﻫ1－离合器２-油泵3-控制阀4-液压马达５-驱动桥６-油管ﻫ图4静液式传动系示意图液压传动也叫静液传动，是通过液体传动介质静压力能的变化来传递能量。
主要由发动机驱动的油泵、液压马达和控制装置等组成。
4、混合式电动汽车采用的电传动１-离合器2－发电机3-控制器4-电动机5-驱动桥6-导线图5混合式电动汽车采用的电传动电传动是由发动机驱动发电机发电,再由电动机驱动驱动桥或由电动机直接驱动带有减速器的驱动轮。

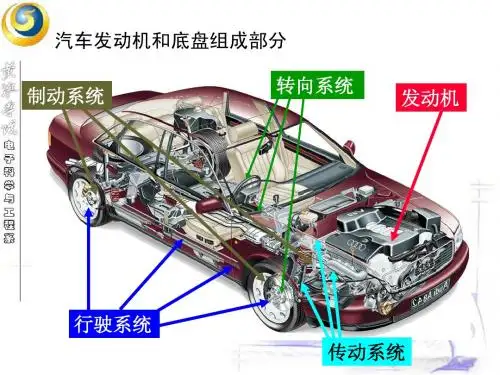

汽车传动系 第十章 传动系概述
主减速器作用
主减速器： 减速增扭；
原器的传动比一般用i0 表示；与变 速箱的传动比ig共同构成整车传动比I。 I=i0×ig 主减速器
三、类型
1. 机械式
2. 液力式
（动液式） 3. 液压式
（静液式）
4、电力式
四、布置形式
1. 前置后驱动（F.R）：置—指发动机布置位置 （front real） 驱动—指驱动轮位置
变速器作用
变速器
变速器： 实现车辆的变速，保证发动机工作在高 效区； 设置多个档位，依次为1、2、3、4、5档， 传动比依次减小，最小为1，并称之为直 接档，此外还有空档、倒档；或者传动 比在一定的范围内连续可调，此时称之 为无级变速。 变速器的传动比一般用ig 表示；
万向节作用
万向节
万向节：消除变速器与驱动桥之间因相 对运动而产生的不利影响，允许驱动轮 在一定的空间范围内跳动； 便于传动轴的在底部的布置，降低地板 的高度。
2. 后置后驱动（R.R） 4×2— 全部车轮数×驱动轮数
后置后驱传动系统：
传动系统
3. 前置前驱动（F.F）
4. 全轮驱动（4WD）
传动比：输入速度与输出速度的比值称为传动比。
i=T2/T1= n1/n2
二、组成（机械传动系为例）
离合器、变速器（分动器）、万向节、传动轴、主 减速器、差速器、半轴、驱动桥。
离合器： 传递或者切断动力；
在正常工作时接通，在起步、换档、制 动、滑行时断开；
在驾驶员的操纵下，通过主动、从动部 分结合或分离实现传递或断开；
传动轴作用
传动轴
传动轴： 传递动力； 连接变速箱与主减速器。
驱动桥作用
驱动桥： 安装左右驱动轮，内置主减速器齿轮、 差速器、安装制动器；
汽车原理与构造--第二章 汽车传动系
内容提要
• • • • • 2-1传动系概述 2-2离合器 2-3变速器与分动器 2-4自动变速器 2-5万向传动装置与驱动桥
2-1 传动系概述
一、传动系的功用及组成 基本功用：将发动机发出的动力传递给驱 动车轮。
组成：离合器、变速器、万向传动装置、 主减速器、差速器、半轴及驱动车轮。
为何要采用同步器进行换档?
功用：使结合套与待啮合齿圈迅速同步，缩短 换档时间，同时防止啮合时齿间冲击。
分类： 常压式 惯性式 自行增力式
（一）锁环式惯性同步器
1）组成
2）结构
（二）锁销式惯性同步器
三、换挡机构
1、功能：保证驾驶员 能准确可靠地进行挂 档和退档操作。 2、组成：操纵杆(变速 杆)、拨叉、拨叉轴、 安全装置 (传动杆 系)——远距离操纵 时要求:刚度好、间 隙小。
Balance patch rear patch
Undee spring billet
Former patch Press patch Driven set form Driven set billet
Driven set hub
扭转减振器从动盘
扭转减振器：减振器盘 和减振器弹簧构成， 将从动盘和盘毂弹性 连接
作用：避免传动系共振， 缓和制动时对传动系 的冲击。
Friction bur
Undee spring billet
Driven set hub
spacer spool special type rivet friction wafer Driven set billet Absorber spring
二、手动变速器构造及其工作原理
1、组成： 传动机构（壳内） 、操纵机构（盖上） 2、分类： 三轴式变速器：应用于FR的汽车上 二轴式变速器：应用于FF及RR的汽车上 3、功用： 传动机构：改变转速比 操纵机构：实现换档
汽车传动系概述教案
汽车传动系概述教案
教案主题：汽车传动系统概述
课时安排：1课时
教学目标：
1.了解汽车传动系统的概念和作用；
2.认识汽车传动系统的组成部分；
3.掌握常见的汽车传动系统原理；
4.了解汽车传动系统的分类和发展趋势。
教学重点：
1.汽车传动系统的概念和作用；
2.汽车传动系统的组成部分；
3.常见的汽车传动系统原理。
教学难点：
1.汽车传动系统的分类和发展趋势。
教学步骤：
一、导入(5分钟)
教师通过引入现实生活中常见的汽车传动系统的例子，引发学生对传动系统的兴趣和好奇心。
例如，引导学生分析自行车的传动系统，了解链条、齿轮的作用。
二、概念解释(10分钟)
教师向学生介绍汽车传动系统的概念和作用。
汽车传动系统是指将发
动机产生的动力传递给车轮，使汽车能够行驶的一系列装置和部件的集合。
它的作用是实现发动机输出动力和转速在车轮上的转化，从而使汽车能够
前进、制动和转向。
三、组成部分(15分钟)
教师向学生介绍汽车传动系统的组成部分，并通过展示动画或实物展
示辅助学生理解。
传动系统
传动系统 第十三章 传动系统概述一、传动系的功用 汽车发动机所发出的动力靠传动系传递到驱动车轮。
传动系具有减速、变速、倒车、中 断动力、轮间差速和轴间差速等功能，与发动机配合工作，能保证汽车在各种工况条件下的 正常行驶，并具有良好的动力性和经济性。
二、传动系统的类型及组成 按结构和传动介质分类，传动系具有机械式、液力式、电力式三种类型。
1. 机械传动 机械传动系一般由离合器、变速器、万向传动装置、主减速器、差速器和半轴等组成。
1 离合器2 变速器 3 万向节 4 驱动桥 7 主减速器 8 传动轴5 差速器 6 半轴图 13-1机械式传动系统的组成及布置示意图2. 液力传动 液力传动 （此处单指动液传动） 是利用液体介质在主动元件和从动元件之间循环流动过 程中动能的变化来传递动力。
液力传动装置串联一个有级式机械变速器， 这样的传动称为液 力机械传动。
图 13-2液力传动系统的组成及布置示意图3. 电力传动 电传动是由发动机驱动发电机发电， 再由电动机驱动桥或由电动机直接驱动带有减速器 的驱动轮。
图 13-2电力传动系统的组成及布置示意图三、机械式传动系的布置形式 汽车布置形式反映发动机、 驱动桥和车身的相互关系， 对汽车的使用性能也有很重要的 影响。
机械传动系的布置型式常见的有以下五种：一种为发动机、离合器、变速器等构成的 整体置于汽车前部，驱动桥也置于汽车前部，称之为前置前驱动，简称为 FF 型（图 3–48a） ； 另一种为发动机、离合器、变速器等构成的整体置于汽车前部，驱动桥则置于汽车后部，称 之为前置后驱动， 简称为 FR 型 （图 3–48b） 第三种是发动机后置后轮驱动 ； （RR） 3–48c） （图 ； 第四种是发动机中置后轮驱动（MR） ；最后一种是全轮驱动（nWD） （图 3–48e） 。
（a）前置前驱（b）前置后驱 图 13-3（c）后置后驱 传动系统布置形式（d）中置后驱（e）四轮驱动第十四章 离合器 第一节 概述一、离合器的基本功用 离合器是汽车传动系统中直接与发动机相连接的部件，其功用为： 1. 在汽车起步时，通过离合器主、从动部分之间的滑磨、转速的逐渐接近，确保汽车 起步平稳。
第1、2章汽车底盘及传动系概述
• 二.推销前置后驱（FR）车型： • 1.先说明FF的缺点：由于前轮同时承担转 向和驱动的工作，高速稳定性较差，上坡 时驱动轮易打滑，爬坡能力差，高速下坡 时易翻车。 • 2.再说明FR的优点：其优点是：前后轮各 司其职，转向和驱动分开，因此高速稳定 性好，车辆爬坡能力强。
传动系概述
2.2 汽车驱动形式与传动系统布置 2.2.2 传动系统的布置形式
4．发动机后置后轮驱动(RR) RR的优点是：结构紧凑，没有沉重的传动轴，也没有 复杂的前轮转向兼驱动结构。缺点是：后轴荷较大，在操 控性方面会产生与FF相反的转向过度倾向。
第2章
传动系概述
2.2 汽车驱动形式与传动系统布置 2.2.2 传动机横向布置
第2章
传动系概述
2.2 汽车驱动形式与传动系统布置 2.2.2 传动系统的布置形式
3．发动机中置后轮驱动(MR) MR的优点是：轴荷分配均匀，具有很中性的操控特性。 缺点是：发动机占去了座舱的空间，降低了空间利用率和 实用性，因此MR大都是追求操控表现的跑车。
第2章
第1章
汽车底盘概述
1.2 汽车底盘的组成
3．转向系 汽车转向系是用来保持或者改变汽车行 驶方向的机构。在汽车转向行驶时，还要 保证各转向轮之间有协调的转角关系。驾 驶员通过操纵转向系统，使汽车保持在直 线或转弯运动状态，或者使上述两种运动 状态互相转换。 转向系包括：转向操纵机构、转向器、 转向传动机构等部分。
第1章
汽车底盘概述
1.2 汽车底盘的组成
汽车底盘的作用是支承、安装汽 车发动机及其各部件、总成，形成汽 车的整体造型，并接受发动机的动力， 使汽车产生运动并按驾驶员的操控而 正常行驶的部件。 汽车底盘由传动系、行驶系、转向 系和制动系四部分组成。
汽车传动系概述(上)教案
汽车传动系概述(上)教案一、教学目标1. 让学生了解汽车传动系统的基本组成和作用。
2. 使学生掌握汽车传动系统的常见类型及其工作原理。
3. 培养学生对汽车传动系统的兴趣和认识，提高其综合素质。
二、教学内容1. 汽车传动系统的组成及作用2. 汽车传动系统的常见类型3. 发动机与传动系统的匹配4. 传动系统的故障与维护5. 传动系统的未来发展三、教学方法1. 讲授法：讲解汽车传动系统的组成、作用、类型及故障维护等基本知识。
2. 案例分析法：分析实际案例，让学生更好地理解传动系统的工作原理和应用。
3. 互动教学法：引导学生积极参与课堂讨论，提高学生的学习兴趣和积极性。
四、教学准备1. 教材：汽车传动系统相关教材或资料。
2. 课件：制作汽车传动系统的图片、图表、动画等课件，辅助教学。
3. 汽车传动系统模型：准备汽车传动系统模型，便于学生直观地了解传动系统的组成。
五、教学过程1. 导入：简要介绍汽车传动系统的概念，激发学生的兴趣。
2. 讲解：详细讲解汽车传动系统的组成、作用、类型及故障维护等基本知识。
3. 案例分析：分析实际案例，让学生更好地理解传动系统的工作原理和应用。
4. 互动环节：引导学生积极参与课堂讨论，分享自己对汽车传动系统的认识。
5. 总结：对本节课的内容进行总结，强调重点知识点。
6. 作业布置：布置相关练习题，巩固所学知识。
7. 课后反思：教师对课堂教学进行反思，总结优点和不足，为下一步教学做好准备。
六、教学评估1. 课堂问答：通过提问方式检查学生对汽车传动系统基本概念的理解程度。
2. 小组讨论：评估学生在小组内的合作表现和对传动系统知识的应用能力。
3. 作业批改：检查学生对课堂所学知识的掌握情况，以及对作业中问题的分析和解决能力。
七、教学拓展1. 组织学生参观汽车维修厂，实地观察汽车传动系统的组成和运作。
2. 邀请汽车专业人士进行专题讲座，分享行业前沿技术和传动系统的发展趋势。
3. 引导学生进行汽车传动系统的小项目研究，培养学生的实践能力和创新思维。
汽车传动系的组成与布置
汽车传动系的组成与布置
汽车传动系是指从发动机到驱动轮之间的所有动力传递装置，其主要作用是将发动机的动力传递给驱动轮，使汽车能够行驶。
汽车传动系的组成和布置方式会因车型和设计要求的不同而有所差异，但通常包括以下几个部分：
1. 离合器：离合器位于发动机和变速器之间，用于控制发动机与变速器之间的动力传递。
当离合器踏板被踩下时，离合器分离，发动机的动力不再传递给变速器；当离合器踏板松开时，离合器结合，发动机的动力传递给变速器。
2. 变速器：变速器是汽车传动系的核心部件，用于改变发动机输出的扭矩和转速，以适应不同的行驶条件。
变速器通常包括多个档位，可以通过换挡来实现不同的传动比。
3. 传动轴：传动轴用于将变速器输出的动力传递到驱动轮。
传动轴通常由两个半轴组成，中间通过万向节连接。
4. 主减速器：主减速器位于传动轴和驱动轮之间，用于降低传动轴输出的转速并增加扭矩。
主减速器通常采用齿轮传动或链条传动。
5. 差速器：差速器位于主减速器和驱动轮之间，用于允许左右驱动轮以不同的转速旋转。
差速器可以使汽车在转弯时更加平稳和灵活。
汽车传动系的布置方式主要有前置前驱、前置后驱、后置后驱和中置后驱等。
不同的布置方式会对汽车的性能和操控产生影响，例如前置前驱的汽车通常具有较好的燃油经济性和空间利用率，而后置后驱的汽车通常具有更好的操控性能和平衡性能。
总之，汽车传动系的组成和布置方式是汽车设计中非常重要的部分，它们会直接影响汽车的性能、操控和燃油经济性。
汽车传动系各个部分的工作原理以及作用
汽车传动系各个部分的工作原理以及作用【答案解析】汽车发动机与驱动轮之间的动力传递装置称为汽车的传动系。
它应保证汽车具有在各种行驶条件下所必需的牵引力、车速，以及保证牵引力与车速之间协调变化等功能，使汽车具有良好的动力性和燃油经济性；还应保证汽车能倒车，以及左、右驱动轮能适应差速要求，并使动力传递能根据需要而平稳地结合或彻底、迅速地分离。
传动系包括离合器、变速器、传动轴、主减速器、差速器及半轴等部分。
下面分别介绍传动系各个分总成的工作原理以及作用：1、离合器：离合器位于发动机和变速箱之间的飞轮壳内，用螺钉将离合器总成固定在飞轮的后平面上，离合器的输出轴就是变速箱的输入轴。
在汽车行驶过程中，驾驶员可根据需要踩下或松开离合器踏板，使发动机与变速箱暂时分离和逐渐接合，以切断或传递发动机向变速器输入的动力。
2、变速器：变速器是用来改变来自发动机的转速和转矩的机构，它能固定或分档改变输出轴和输入轴传动比，又称变速箱。
通过改变传动比，改变发动机曲轴的转拒，适应在起步、加速、行驶以及克服各种道路阻碍等不同行驶条件下对驱动车轮牵引力及车速不同要求的需要。
一般上讲，汽车变速器为手动变速器（MT），自动变速器（AT），双离合变速器（DCT），无级式变速器（CVT）。
变速器的功能是变速变扭，并且能让车辆实现倒车和怠速停车功能。
变速箱、发动机桥人同称为汽车三大核心部件，由此可见，变速器对于汽车来讲非常重要。
3、传动轴：传动轴总成由外万向节（RF 节）、内万向节（VL 节）和花键轴组成，RF 节和 VL 节均为球笼式等速万向节。
VL 节用螺栓与差速器传动轴凸缘相连接，RF 节通过外星轮端部的花键轴与前轮相连接，左、右前轮分别由 1 根等速万向节传动轴驱动。
4、主减速器：主减速器是汽车传动系中减小转速、增大扭矩的主要部件。
对发动机纵置的汽车来说，主减速器还利用锥齿轮传动以改变动力方向。
主减速器通常装在车桥里，因外观似一鼓包，俗称后桥牙包。
汽车传动系统概述
1.1 汽车传动系统功 用 为了保证汽车在复杂工况下正常行驶，并具有良好的动力性
和经济性，传动系必须具备以下功能：
1.减速增矩－（主减速器）
发动机产生的扭矩作用在驱动轮上，使得驱动轮给地 面一个作用力，同时，地面给驱动轮一个相反的作用力，此作 用力就是驱动力，当驱动力大于汽车所受到的全部阻力时，汽 车才能正常行驶。如果把发动机产生的最大扭矩直接加在驱动 轮上，汽车所获得的驱动力不足以克服其所受的阻力，汽车不 能正常行驶，而发动机的转速也过高而不能直接加在车轮上， 因此，在发动机与驱动轮之间必须配置传动系统，使得驱动轮 相对于发动机而言，扭矩增大，转速降低。
优点：便于整车总布置，轴荷分配合理，车厢地板不受传动 影响，有利于降低地板高度和整车重心，有利视野和 车头造型，车内空间利用率高，车内噪音低，便于前 门上下客，上坡驱动力不受影响；
缺点：操纵机构复杂，发动机散热差。
1-发动机
2-离合器
3-变速器
4-角传动器
5-万向传动机构
6-驱动桥
5.全轮驱动(nWD)－越野车、高级轿车（4×4或6×6）
1.3 常见机械式传动系统的布 置形式
（a）发动机前置后驱动-FR方式 （b）发动机前置前驱动-FF方式 （c）发动机中置后驱动-MR方式 （d）发动机后置后驱动-RR方式 （e）全轮驱动-nWD方式
1.发动机前置后轮驱动(FR)－4×2型典型部置方案
优点：前后桥轴荷分配较理想，上坡时地面附着力利用好； 缺点：需很长传动轴，增加车重，影响传动效率。 如：解放CA1091，东风EQ1090E，BJ1041等。
3.静液式传动系统
工作原理： 通过液体介质的静
液力能的变化来传动的。 优点：便于操作控制， 简化结构，增加车身的 密封性。 缺点：机械效率低，成 本高，寿命和可靠性不 理想。
第8章 汽车传动系概述
8.2.4 越野汽车的传动系 越野汽车的传动系(nWD)
越野汽车为了提高在无路和坏路地区越野行驶的能力，都采用全轮驱动。 另外，某些大型三轴自卸车和牵引车也采用全轮驱动。 变速器后面加了一个分动器。其功用是把变速器输出的动力经几套万向 传动装置分别传给所有的驱动桥，并可进一步降速增扭 .
4
第8章 汽车传动系概述 传动系的功能： （1） 减速和变速 汽车行驶条件：驱动轮上的牵引力>外界阻力 发动机不能直接驱动汽车行驶： 试验得知：汽车行驶最低需克服阻力值：汽车总重力×1.5% 以东风汽车为例：该车满载总重力为91135N， 需克服的最低阻力：91135× 1.5% =1367 N 若要求满载汽车能在坡度为30%的道路上均匀行驶，还需克服上坡阻力 东风汽车的6100Q—1型发动机能产生的最大转矩为：353N.m假如该转矩直接 传给驱动轮，则驱动轮能得到的牵引力仅为：784N（车轮半径为450mm）
6
第8章 汽车传动系概述
（2）实现汽车倒驶 汽车有时需倒向行驶，汽车一般的结构措施是在变速器内加设倒档。 （3）必要时中断传动 内燃机只能在无负荷下起动，因此发动机起步之前，必须将发动机与驱 动轮之间的传动路线切断，卸除负荷。 在换档和制动时，也有必要暂时中断动力传动，该任务是由离合器完成的。
（4）差速作用 汽车转弯时，左右车轮滚过的距离不同，如两侧车轮刚性连接，二者角 速度必然相同，因而汽车转弯时车轮必然产生相对地面滑动的现象。差速 器使左右驱动车轮可以不同的角速度旋转。
784≯1367
5
第8章 汽车传动系概述
另一方面：发动机发出最大功率时曲轴转速为3000r/min，如与驱动轮直接 连接，则对应这一曲轴转速的汽车速度为：510km/h，这么高的车速既不实 用也不可能实现。
第1章汽车传动系
1-驱动桥；2-液压马达；3-制动踏板；4-加速踏板； 5-变速操纵杆；6-液压自动控制装置；7-液压泵
4. 电力式传动系统的组成
图1-4 混合动力汽车采用的电力式传动系统示意图
1-电动机控制器；2-牵引电动机；3-电池；4-发电机；5-发动机
1.2 汽车传动系的布置形式
1-发动机；2-离合器；3-变速器；4-传动轴；5-主减速器；
a-发动机纵置；b-发动机横置
4. 发动机中置后轮驱动（MR）
a
b
图1-9 发动机中置后轮驱动传动系布置
1-发动机；2-离合器；3-变速器；4-传动轴；5-中间支承；6-主减速器；
a-传动轴带中间支承；b-传动轴不带中间支承
5. 全轮驱动（n×WD）
2. 发动机前置前轮驱动（FF）
a
b
c
d
图1.6 FF型传动系布置形式 1-发动机；2-离合器；3-变速器；4-主减速器；5-驱动轴（带万向节）；
6-发动机动力总成前（或前两侧）支承； 7-发动机动力总成后支承； a-发动机纵置在前；b-发动机纵置在后； c-发动机横置驱动轴左右等长；
d-发动机横置驱动轴左右不等长
图1-1 CA1092型货车传动系统的组成及布置示意图
1-离合器；2-变速器；3-万向节；4-驱动桥； 5-差速器； 6-半轴；7-主减速器；8-传动轴
2. 液力机械式传动系的组成
图1-2 液力机械式传动系统
1-液力机械变速器；2-主减速器；3-差速器；4-半轴； 5-万向传动装置
3. 静液式传动系统的组成
a
b
图1-10 多桥驱动汽车的非贯通式布置与贯通式布置
a-6×6汽车非贯通式驱动桥的布置；b-8 X 8汽车贯通式驱动桥的布置；
汽车传动系概述(上)教案
汽车传动系概述(上)教案一、教学目标：1. 了解汽车传动系统的基本概念和作用。
2. 掌握汽车传动系统的主要组成部分及其功能。
3. 理解不同类型的汽车传动系统的工作原理和特点。
二、教学内容：1. 汽车传动系统的定义和作用讲解汽车传动系统的概念，阐述其对汽车性能的重要性。
2. 汽车传动系统的组成部分介绍发动机、离合器、变速器、传动轴、驱动桥等主要部件的功能和作用。
3. 不同类型的汽车传动系统讲解液力传动、机械传动、自动传动等不同传动系统的原理和特点。
三、教学过程：1. 导入：以一辆汽车为例，让学生观察并描述其传动系统的组成部分，引导学生思考传动系统的作用。
2. 新课讲解：讲解发动机、离合器、变速器、传动轴、驱动桥等主要部件的功能和作用，结合实际案例进行分析。
3. 课堂互动：提问学生关于不同传动系统的问题，让学生结合所学知识进行回答，加深对知识点的理解。
4. 案例分析：分析液力传动、机械传动、自动传动等不同传动系统在实际应用中的优缺点，让学生了解各类传动系统的实际应用场景。
四、教学评价：1. 课堂问答：检查学生对汽车传动系统基本概念、组成部分和传动类型的掌握情况。
2. 课后作业：布置有关汽车传动系统的练习题，巩固所学知识。
五、教学资源：1. 教材：《汽车传动系统》教材，用于讲解基本概念、组成部分和传动类型。
2. 图片：收集各种汽车传动系统的图片，用于直观展示传动系统的结构和原理。
3. 视频：寻找有关汽车传动系统的教学视频，用于辅助讲解和演示。
六、教学活动：1. 小组讨论：将学生分成小组，让学生讨论液力传动、机械传动、自动传动等不同传动系统在实际驾驶中的感受和应用，分享各自的见解。
2. 课堂演示：利用教具或模型展示汽车传动系统的结构，让学生更直观地了解各部件之间的关系和工作原理。
3. 驾驶体验：若条件允许，可以组织学生进行实车驾驶体验，让学生在实际操作中感受不同传动系统的工作效果。
七、教学拓展：1. 汽车传动技术的发展：介绍汽车传动技术的发展历程，以及目前的研究方向和未来发展趋势。
汽车传动系统精品课件精选全文
⑤制造工艺复杂、尺寸精度要求高。
§15 机械变速器
一、变速器的功用与分类
（1）在较大范围内改变汽车的行驶速度和汽车驱动轮上转矩数值； （2）在汽车发动机旋转方向不变的前提下，利用倒挡实现汽车倒向行驶； （3）在发动机不熄火的情况下，利用空挡中断动力传递，可以使驾驶员松开离合器踏板离开驾驶位置，且便于汽车起动、怠速、换挡和动力输出。
2
4
3
2.从高速挡换入低速挡
（1）在五档时 V3=V2
（2）退入空档 V3=V2 V4<V2 故V3>V4
（3）由于V4下降快 V3下降慢
（4）重新接合离合器， 同时加空油，使V4>V3
（5）再分离离合器，等 到V4=V3，即可挂入 四挡。
发动机
液压自动控制装置
变速操纵杆
4、电力式传动系统
电 池
电动机控制器
电动机
发电机
发动机
三、 传动系统的布置型式
传动系统的布置方式
发动机前置后轮驱动
发动机前置前轮驱动
四轮驱动
越野车的传动系统
发动机
离合器
变速器
分动器
前驱动桥
桑塔纳轿车传动系统
液力变矩器
液力机械式传动
液力变矩器的输出转矩和输入转矩比值的变化范围不能满足汽车各种行驶工况要求，一般在后面串联一个有级式机械变速器。
3
2
4
（二）同步器
分类： 锁环式惯性同步器 锁销式惯性同步器
使结合套与待啮合齿圈迅速同步，缩短换挡时间，同时防止啮合时齿间冲击。
功用：
结构： 同步装置、锁止装置、结合装置
1、锁环式惯性同步器
（1）组成：
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
汽车底盘发展史
汽车悬架的发展
汽车悬架的发展
自从汽车发明以来，工程师们就一直在研究如何将汽车的悬架系统设计得更 好。最初的汽车悬架系统是采用马车的弹性钢板，效果当然不会很好。因此，汽 车最早采用的应是钢板弹簧非独立悬架。 1900年美国人哈德福特制成了第一个汽车减振器，并将它装在奥兹莫比尔 轿车上。 1921年英国得利兰德汽车公司生产第一个使用扭杆弹簧悬架的汽车。 1933年，美国的费尔斯通公司研制成了第一个实用的空气弹簧悬架。 同年，门罗公司为赫德森轿车研制了双向筒液压减振器。 直到目前，这种筒式减振器没有很大改变。 自从汽车发明以来，工程师们就一直在研究如何将汽车的悬架系统设计得更好。 最初的汽车悬架系统是采用马车的弹性钢板，效果当然不会很好。因此，汽车最 早采用的应是钢板弹簧非独立悬架。 1900年美国人哈德福特制成了第一个汽车减振器，并将它装在奥兹莫比尔 轿车上。 1921年英国得利兰德汽车公司生产第一个使用扭杆弹簧悬架的汽车。 1933年，美国的费尔斯通公司研制成了第一个实用的空气弹簧悬架。 同年，门罗公司为赫德森轿车研制了双向筒液压减振器。 直到目前，这种筒式减振器没有很大改变。
汽车底盘发展史
汽车制动系的发展
最原始的制动控制只是驾驶员操纵一组简单的机械 装置向制动器施加作用力，这时的车辆的质量比较小， 速度比较低，机械制动虽已满足车辆制动的需要，但 随着汽车自质量的增加，助力装置对机械制动器来说 已显得十分必要。这时，开始出现真空助力装置。 1932年生产的质量为2860kg的凯迪拉克V16车 四轮采用直径419.1mm的鼓式制动器，并有制动踏 板控制的真空助力装置。林肯公司也于1932年推出 V12轿车，该车采用通过四根软索控制真空加力器的 鼓式制动器。
汽车底盘发展史
20世纪80年代后期，随着电子技术的发展，世界汽车技术领域最显著 的成就就是防抱制动系统(ABS)的实用和推广。 1936年，博世公司申请一项电液控制的ABS装置专利促进了防抱制动 系统在汽车上的应用； 1969年的福特使用了真空助力的ABS制动器； 1971年，克莱斯勒车采用了四轮电子控制的ABS装置。这些早期的 ABS装置性能盘发展史
汽车制动系的发展 随着科学技术的发展及汽车工业的发展，尤其 是军用车辆及军用技术的发展，车辆制动有了新 的突破，液压制动是继机械制动后的又一重大革 新。 Duesenberg车率先使用了轿车液压制动器。 克莱斯勒的四轮液压制动器于1924年问世。 通用和福特分别于1934年和1939年采用了液 压制动技术。 到20世纪50年代，液压助力制动器才成为现实。
1908年福特T型汽车采用了行星齿轮转向器；
1923年美国的马尔斯采用了滚珠蜗杆转向器，这便是最早的 循环球式转向器； 1928年美国的戴维斯采用了液压动力转向器， 经26年才为汽车工业所采纳； 20世纪50年代在美国的一些大型轿车上才出现了动力转向； 1966年美国轿车上开始采用可伸缩的转向柱； 现如今动力转向系统已在世界上的各种汽车上得到广泛的应 用。
汽车底盘发展史
汽车转向系的发展 汽车行驶过程中，需要经常改变行驶方向，即所谓 的转向，这就需要有一套能够按照司机意志使汽车转 向的机构，它将司机转动方向盘的动作转变为车轮 （通常是前轮）的偏转动作。
汽车底盘发展史
汽车转向系的发展
内燃汽车发明者本次在他发明的三轮汽车上首次采用了所谓的 齿轮齿条式转向器，但是靠一根操纵杆控制，类似舵柄；
从化市技工学校
单元一 汽车传动系概述
主讲教师：林金容
汽车底盘发展史
汽车底盘发展史
汽车传动系的发展
汽车底盘发展史
汽车传动系的发展 汽车刚刚问世时，人们大多采用后置发动机、后轮驱 动的方式，从发动机到后轮之间分散地采用链轮和齿轮传 递动力。 1893年美国的杜里埃兄弟在汽车上首次使用了干式单 片离合器，同时采用了差速器后桥； 1894年法国的本哈特和拉瓦索发明了齿轮变速器； 1898年法国雷诺汽车公司首次使用了传动轴； 1902年皮尔里斯发明了汽车万向节； 1913年美国派克特汽车推广应用了螺旋锥齿轮主减速 器后桥。
汽车底盘发展史
汽车传动系的发展
1928年派克特汽车在后桥上采用了双曲线主 减速器后桥； 1928年美国凯迪拉克轿车采用了带同步器的 变速器； 1948年别克轿车采用了与行星齿轮机构组成 一体的液压变矩器，这就是现在液力自动变速器 的原型； 1886年德国奔驰公司就将V型橡胶带式CVT安 装在该公司生产的汽油机汽车上。德国奔驰公司 是在汽车上采用CVT技术的鼻祖。
1979年，默· 本茨推出了一种性能可靠、带有独立液压助力器的全数字电子系统 控制的ABS制动装置。 1985年美国开发出带有数字显示微处理器、复合主缸、液压制动助力器、电磁 阀及执行器“一体化”的ABS防抱装置。 1992年ABS的世界年产量已超过1000万辆份，世界汽车ABS的装用率已超过 20%。 一些国家和地区(如欧洲、日本、美国等)已制定法规，使ABS成为汽车的标准 设备。
汽车底盘发展史
汽车轮胎的发展
汽车底盘发展史
汽车轮胎的发展
早期的汽车使用木制或铁制的车轮，汽车的悬架结构也 不完善，再加上路面行驶条件不好，尽管汽车行驶速度不高， 但还是颠簸得厉害。
汽车轮胎的发展
橡胶轮胎的出现是汽车进一步发展的先决条件。 1834年，橡胶之父查尔斯· 固特异受焦炭炼钢的启发，开始进行软橡胶硬 化的试验。 经过无数次失败后，在一个偶然的机会，发现了硫化橡胶受热时不发粘而 且弹性好，于是硬化橡胶诞生了，橡胶轮胎制造业从此也应运而生。 1845年，英国一个铁匠获得了第一个橡胶充气轮胎的专利权。他用涂有橡 胶的帆布制成内胎，外面包上皮革以抵抗粗糙路面对它的磨损，然后充入空气。 1900年实心橡胶轮胎几乎普及。 为了提高实心胎的性能，当时的制造商在橡胶内胎中填充了五花八门的东 西作为减震材料。实心胎应用一直持续了很长时间，但要提高实心胎的性能有很 大的局限性，人们又把眼光投向了充气轮胎上。 1895年，法国人米其林把1888年发明的自行车充气轮胎经过改良后安装在汽 车上,参加巴黎至波尔多的比赛，才出现首辆使用这种轮胎的汽车。 1911年，美国哈德门轮胎和橡胶制品公司的财务管理员菲利普，在亚利山 大· 施特劳斯的文件中发现了施特劳斯于1894年的一次发明，即可织物在一个方 向上拉伸而在另一个方向上却不变。于是他们公司利用这一发明，推出了成套的 内外胎,即用橡胶和织物织成外胎，里面装上橡胶内胎。至此，充气轮胎取得了 完全的成功，汽车才真正穿上了现代化的"鞋子"。
