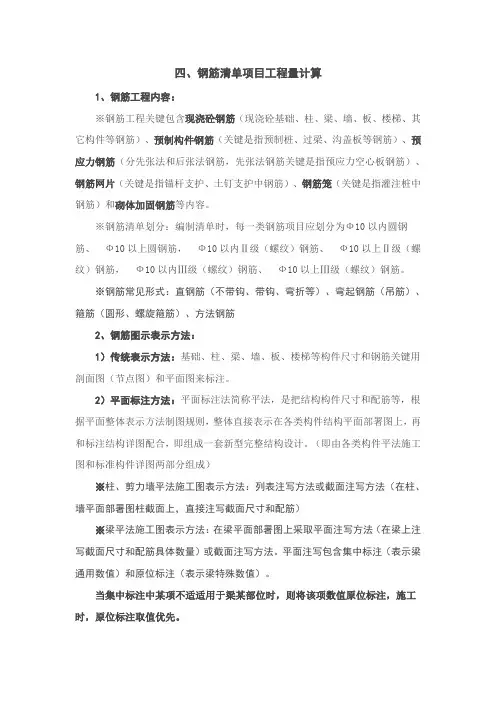

10 梁钢筋工程量计算

六、拉筋计算

拉筋的计算

拉筋直径取值：梁宽≤350取6mm，>350取8mm， 拉筋间距为非加密区箍筋间距的2倍 拉筋长度=梁宽-2*保护+2*1.9d+2*max(10d,75mm) 拉筋根数=[(净跨长-50*2)/(非加密间距*2)+1]*排数
4、拉筋
【相关知识：当梁高≥450时，在梁的两个侧面应沿高度配置纵向构造钢筋；纵向构 造钢筋间距a≤200, 当设有多排拉筋时，上下两排拉筋竖向错开设置；根据图集，弯 钩直段长度为ma{10d,75mm}，此处取75mm。】
第二部分 进入教学主题
5、箍筋 箍筋长度L= (梁宽+梁高-4*保护层厚度) ×2+2×(max｛10d，75mm｝+ 1.9d) 箍筋根数＝(加密区长度/加密区间距+1)×2＋(非加密区长度/非加密区间距-1) 加密区（1）一级抗震 max｛2hb，500｝ （2）二—四级抗震 max｛1.5hb，500｝ 箍筋φ10@100/150（2）： 加密区箍筋根数：N＝[ (0.65×2－0.05)/0.1+1]×4处=56根 非加密区箍筋数量 N=(6.05－0.65×2×2)/0.15－1＋(4.05－0.65×2×2)/0.15－1=31根 L＝[(0.65+0.25－4×0.025)×2＋2×11.9×0.01]×(56+31) ＝1.838×87根＝159.906m
3、腰筋 构造钢筋 L=净跨长+支座锚固值 = Ln+15d×2 抗扭钢筋 L =净跨长+支座锚固值 = Ln+LaE×2 构造筋（4GΦ12）： L＝（11—0.2×2+0.012×15×2）×4根＝43.84m


下部钢筋不伸入支座的距支座边缘距离是0.1Lni(Lni为 梁净跨长) 下部钢筋伸入支座：端支座锚固同下部通长筋，中间支 座锚固值满足:直锚，锚在柱内Max(LaE,0.5hc+5d)； 不能锚在柱内的可在节点外搭接，相邻跨钢筋直径不同 时，搭接位置位于较小直径一跨，搭接位置距离支座边 大于1.5h0(h0为梁高)
三、支座负筋长度计算
2、支座负筋 第一排： L=Ln/3 + 端支座锚固值 第二排： L=Ln/4 + 端支座锚固值 Ln 为左右支座跨度较大的净跨长 Hc- a + 15d=0.4-0.03+15×0.025=0.745m LaE=0.83375m L＝（6.05/3+0.745+6.05/3×2+0.5+4.05/3+0.745）×2根 ＝18.78m
6 钢筋锚固长度

钢筋锚固长度是指钢筋伸入砼支座(墙/柱/梁)内的长度 普通受拉钢筋用 ab 表示，抗震时受拉钢筋用 abe 表示
l
l

普通受拉钢筋基本锚固长度可按下表取用：
l
Lab、Labe为 ab 基本锚固长度
Βιβλιοθήκη Baidu6、锚固长度
La不应小于200，
受拉钢筋锚固长度
la
=
lab
=
￡a：当条件满足以下表格多于两项 * ￡a 小于0.6，当条件不满足任何一个时，
四、架立筋计算

架立筋的计算
注：当梁的上部既有通长筋又有架立筋时，其 中架立筋的搭接长度为150

架立筋长度=净跨长-（净跨长/3）*2＋150*2
五、腰筋长度计算

侧面纵向构造或抗扭钢筋的计算


构造筋长度=净跨长+2*15d 抗扭筋长度=净跨长+2*锚固长度（同框架梁下部纵筋）
五、腰筋长度计算
梁钢筋工程量计算
第二部分 进入教学主题
【引入项目】：某框架结构中的一根框架梁如图所示，
设计为一级抗震,柱、梁混凝土等级C30，柱保护层 30MM，梁保护层25MM，柱截面400*400 。 1、梁中有哪些钢筋？ 2、所有钢筋是如何配置的？
一、梁内钢筋种类
1、通长筋（上部、下部） 2、支座负筋 3、腰筋（构造筋） 4、拉筋 5、箍筋 6、架立筋
通长筋 负筋 构造筋 拉筋 箍筋
二、通长筋长度计算
1、通长筋（上部、下部）
公式：长度＝净跨长+支座锚固 支座锚固长度的取值判断： 1、当hc-保护层(直锚长度)>LaE时，取Max(LaE ,0.5hc＋5d) 2、当hc-保护层(直锚长度) ≤ LaE时,必须弯锚， hc-保护层＋15d 3、机械锚固节点（11G新增）： hc-保护层>0.4LaE时机械锚固，锚固 值取0.6LabE
修正系数为1 时，可以使修正系数连乘，但不应
￡ae为抗震修正系数
抗震时受拉钢筋长度
lab
lae la
* ￡ae
一、二级抗震时，取1.15， 三级抗震时取1.05，
四级抗震时取1
二、通长筋长度计算
搭接长度：超过定尺长度，（如一般为8米） （1）绑扎连接，接头长度 （2）焊接，套筒连接 取 0 ，计算焊接接头、套筒个数。 LaE=29d*1.15=29*25*1.15=833.75 hc-0.03=0.4-0.03=0.37<LaE 取弯锚 通长筋（梁上2Φ25，梁下3Φ25）： L＝【11-0.2×2+（0.4-0.03+15*0.025）×2】×5根＝61.35m
φ6拉筋（@300）
拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值） 拉筋根数：拉筋的根数＝布筋长度/布筋间距。
L=(梁宽-2a)+2×(max｛10d，75mm｝+1.9d)
N＝[（6.5－0.2－0.25－0.05×2）/0.3+1+（4.5－0.2－0.25－0.05×2） /0.3+1]×2道＝（21+15）×2＝72只 φ6拉筋小计： L＝[（0.25－0.025×2+(0.006×1.9＋0.075 ) ×2]×72 ＝ m
吊筋计算

吊筋的计算


吊筋夹角取值：梁高≤800取45度，>800取60度 吊筋长度=次梁宽+2*50+2*(梁高-2保护层)/正弦45度（60度） +2*20d
第三部分 课堂小结
1、通长筋（上部、下部） L=通跨净跨长+支座锚固值 L=Lo－2a＋n· Lm 2、支座负筋 第一排： L=Ln/3 + 端支座锚固值 = L=Ln/3 + Hc- a + 15d 第二排： L=Ln/4 + 端支座锚固值 = L=Ln/4 + Hc- a + 15d 3、腰筋（构造筋） 构造钢筋 L=净跨长+支座锚固值 = Ln+15d 4、拉筋 拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值） 拉筋根数：拉筋的根数＝布筋长度/布筋间距。 5、箍筋 箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）×2＋2×11.9d L= (梁宽-2a+梁高-2a) ×2+2×(max｛10d，75mm｝+ 1.9d) 箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距 －1）
