执法记录仪数据采集管理系统
简介
2015.07 ． 03
目录
一、数据采集系统的构成 (2)
1.1 系统组成 (2)
1.2 数据采集管理系统拓扑图 (2)
1.3 采集工作站（此部分为本次采购部分） (3)
二采集工作站参数及功能 (5)
2.2.1设备外观 (5)
2.2.2基本功能 (6)
2.2.3主要参数： (7)
2.2.4采集工作站操作流程 (9)
2.2.4.1数据导入 . (10)
2.2.4.2取消导入 : . (10)
2.2.4.3设备管理 . (11)
2.2.4.4数据查询 . (12)
2.2.4.5照片下发 . (14)
2.2.4.6系统设置 : . (15)
2.2.4.7文件设置 . (16)
一、数据采集系统的构成
1.1 系统组成
1、执法记录仪终端
2、采集工作站
3、中心服务器（数据采集管理平台）
1.2 数据采集管理系统拓扑图
数据采集管理系统拓扑图
执法记录仪管理系统是由执法监管平台（中心服务器）、执法记录仪采集工
作站和执法记录仪终端三部分组成。

在支队建立执法监管平台（中心服务器），实现对全市交警系统的执法管理。

各大队采购一定数量的执法记录仪采集工作站和执法记录仪终端，并按照支队平台接口的技术要求进行数据接入。

执法监管平台（中心服务器）与执法记录仪采集工作站利用公安网连接，
为了不影响公安网的其他业务，执法记录仪管理系统应采用分布式存储数据的
模式，即对上传数据进行分级标注，一般信息只存储在采集工作站中，不上传
到执法监管平台（中心服务器）中。

支队在执法监管平台（中心服务器）分别为支队、大队、中队赋予相应的
权限，各级执法监督人员可以登录执法监管平台监管本辖区的视频信息。

1.3采集工作站
采集工作站负责实现执法记录仪数据安全、完整、可靠、高效地从记录仪
导入到系统中。

采集工作站可以独立部署，实现导入、存储、查询、浏览、统
计以及用户和设备管理等完整的数据管理功能和业务功能。

能够满足4TB 以内
数据的存储和使用要求。

采集工作站基本功能：
资料上传：支持不少于16 台执法记录仪设备同时连接至采集工作站并显示
当前设备状态，支持 16 台设备同时拷贝执法资料及操作日志并传输到采集工作站
中（每 5 台设备传输总速度： 17M/S）。

能自动根据预置信息和资料类型将存
储的信息进行分类，并生成日志文件与中心应用管理平台实时同步（同步拍摄开始、结束时间、上传时间、视频大小、视频长度、文件名称、文件路径、人员信息八类执法文件资料及执法记录仪操作日志）。

流媒体服务：采集工作站可提供流媒体服务，使得中心应用管理平台可以
流媒体的方式预览，下载已存储的执法资料。

流媒体服务示意图
校时：采集工作站与公安网对时服务器对时（实时校正），执法记录仪终端
连接到采集工作站时，采集工作站自动对执法记录仪终端进行对时。

信息显示：在采集工作站地液晶屏上展示连接中的执法记录仪信息（拷贝
状态、内存容量、姓名、设备 ID、所属单位、警号）
防篡改：采集工作站上存储的音视频资料及照片无法修改或删除。

日志管理：将采集工作站及执法记录仪中的操作进行日志保存，同时将日
志文件与中心应用管理平台实时同步。

数据安全控制：自助采集客户端软件可随系统自动运行，屏蔽一切键盘鼠
标等外部操作，做到最大可能的数据安全性。

如需操作（查询，修改，删除）
已采集数据，需要获得相应权限（需要输入操作员警号及密码）后进行操作，
也可在软件界面进行查询播放及数据下载。

本地数据可操作控制：可在软件界面进行本地数据的查询、播放、下载，
但必须具备一定权限（输入操作员警号及密码）
文件保存期限：存储空间不足时自动覆盖硬盘内最早的执法资料。

软件升级：自动提示下载更新，并重启客户端软件。

兼容性：支持 windows server 2003、windows XP等操作系统。

充电时间：同时对不少于16 台执法记录仪终端充电时间不超过 6 小时。

二采集工作站参数及功能
2.2.1 设备外观
2.2.2 基本功能
执法记录仪采集工作站是一种通过公安部检测的专用数据采集设备。

1、一体化的软硬件设计，采用触摸屏操作，16 个 USB端口，提供冗余存储功能和后备电源
2、功能完善：包括导入、导出、浏览、编辑、档案、归档、删除、用户管
理和设备管理、统计分析、设备校时
3、高强度安全机制 : 账户管理、访问控制、访问认证、操作审计
具有高强度安全防护能力，包括端口管理、网络管理、进程保护，有效防
御病毒、木马和黑客的攻击
4、标准化的端口和开放的协议，可以支持各种执法记录仪的接入。

在关键的导入特性上，具有以下特点：
1）无人值守， 7X24 小时连续工作
2）自动侦测连接执法记录仪
3）并发支持 16 路同时导入，总带宽达 2 X 480Mbps
4）连接后自动导入，自动为设备充电，自动校时
5）支持导入断点续传功能，可以随时插拔执法仪
6）设备连接、导入过程及完成等状态的提示
7）导入完成后自动清除记录仪已导入数据
8）按执法仪编号和警员编号自动分类存储
9）本地缓存和策略性自动上传
10） 16 个设备独立上分隔舱，有效防止错拿
11）可支持最高达20TB的存储容量和 1：1 冗余备份能力
在档案策略管理上实现了以下可配置的策略：
1）上级可以浏览下级导入档案
2）不允许本级删除导入档案
3）归档后不允许编辑和删除
4）归档后档案可设定只允许特权用户浏览
5）对非归档档案执行超时删除策略
6）档案可以合并或拆分
7）设备注册后可用
8）人员和设备绑定

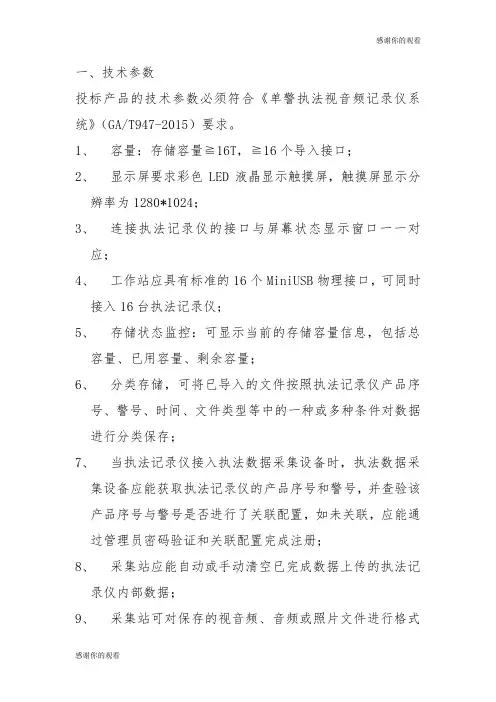

2.2.3 主要参数：
序号项目配置说明价格
主板：华擎工业主板
CPU：Intel酷睿双核i3-3240
内存：金士顿DDR3 1600 4G
系统硬盘：威刚SSD 60G
1电脑配置
存储硬盘：希捷SATA3 4TB
电源：航嘉电源500W
CPU散热器：九州风神散热器
USB端口： 20 个 USB接口
硬盘支持：单盘柜支持 6 个硬盘槽位，支
2小型磁盘阵列柜
持 SAS硬盘，最大可扩展支持24T 硬盘
3操作系统Windows7 SP1 X32
4显示屏19 寸电阻触摸屏分辨率 1280*1024
7外观尺寸1500 ㎜ *500 ㎜ *450 ㎜
1.支持文件格式众多
除了支持执法仪采集的音视频文件
（avi ，mp4，mov，wav）和图像文件（ jpg ）
外，还支持目前几乎全部的音视频文件格
式，常用的音视频文件诸如 MPG、3GS、WMV、
8
ASF、FLV 等；常用的图像文件诸如BMP、数据采集软件
TIF 、PCX、 TAG、 GIF、 DIB 等。

2.自动提取特征信息
对导入平台的视频、图像数据，系
统自动提取视频、图像数据的特征信息，
如文件名、制作时间、压缩算法、采样码
征信息。

对于视频文件，系统自动提取视
频文件的首帧画面用于显示。

3.流媒体文件自动生成：
系统能自动生成用于预览的流媒体
文件如FLV、 MP3，便于网络用户直接通过
网页播放流媒体的音视频文件。

4.批量数据上传：
采集工作站上的数据除了自动上传
外，用户可以通过浏览器把执法仪采集数
据以外的图像、视频、音频上传到服务器。

5.自由数据定制
管理平台中的数据分类、部门设置
用户自己可以灵活定制，充分实现个性话。

6.数据统计
统计不同上传时段、不同重要级别的
数据，统计警员上传的工作量，统计结果
以图表、报表的形式呈现。

7.用户及权限管理
用户的警员编号和执法仪编号绑定，
保障数据的合法性，系统可以设置每个警
员的权限，包括上传权限、下载权限、可
检索的数据范围（本单位、上级单位、下
级单位）等。

8.满足公安部最新关于执法仪后台软件
的标准
支持读取、修改设备号、警号，同步
执法仪时间，当执法仪接入时自动读取执
法仪数据，读取成功的数据自动从执法仪
中删除，数据读取完成，自动对执法仪进
行充电。

采集工作站支持的USB 端口数没有上限限制，可以任意定制。

10.采集速率
单台执法仪数据（ 16GB存储）上传 30 分钟内完成， 20 台执法仪（ 16GB存储）同时数据上传， 2 小时内数据全部采集完毕。

2.2.4采集工作站操作流程
主界面包括“取消导入”、“设备管理”、“数据查询”、“照片下发”、“系统设置”、及“文件设置”。

2.2.4.1数据导入
将已经和警员号配对的执法记录仪插入采集工作站设备插槽，执法记录仪将进入数据导入模式，与插槽对应的系统界面显示为黄色，并显示设备编号、警
员编号、使用单位、上传进度、所需时间、剩余时间以及使用状态。

若执法记
录仪未和警员配对，则插入采集工作站时会显示设备未匹配，此时双击弹出用
户密码输入框，输入正确的账户和密码后可进入设备导入模式进行数据导入。

2.2.4.2取消导入:
选中需要取消导入的设备，此时该选中的设备显示为橙色，点击“取
消导入”，待该设备与系统断开后（显示为未插入状态的灰色），可拔取执法
记录仪。

2.2.4.3设备管理
1、点击及显示为红色高亮，然后将要进行设备管理的执法记
录仪插入系统插槽，在弹出输入框中输入正确账号密码后进入设备管理。

2、在设备管理中可对该设备进行“分辨率设置”、“密码修改”及“设备ID”功能操作。

2.2.4.4数据查询
在任何时候管理员或普通用户可点击“数据查询”进行数据查询，普通用户可查询自己导入的数据，管理员可查看所有用户导入的数据。

点击“视频文件”、“图片文件”或“音频文件”后选中其列表中的文件，可进行图片预览、选中视频或音频文件后在视频播放器中点击“开始”按钮进行播放。

执法记录仪及数据采集管理系统简介1、管理员数据查询见下图：
2、普通督查数据查询：
2.2.4.5照片下发
点击系统界面上需要下发照片的设备，此时系统界面上设备变成橘黄色，然后单击照片下发按钮，出现如下界面。

选中需要下发的照片，单击下发，完成照片从采集工作站到设备的下发。

2.2.4.6系统设置:
点击系统界面的系统设置按钮，第一次使用采集工作站前需要配置服务器IP 、单位编码、单位名称等参数。

此功能模块涉及到本单位名称及编码设置，以及服务器所在IP 地址设置，为了与服务器同步交流信息。

2.2.4.7文件设置
此功能模块涉及到本单位已上传到采集站的历史数据处理操作及上传数据
保存时间设置。
