化工设计第一章化工厂设计的内容与程序全解
化工设计程序与内容
4. 工艺初步设计的工作程序
扩大初步设计程序图
设计任务书 工艺路线与生产方法的确定
物料衡算 能量衡算 设备工艺计算及选型号 工艺流程图设计 车间布置设计
概算 编写设计说明书
工艺流程方框图 物料平衡图 原料用量、消耗定额及三废排放表
能量消耗综合表 设备一览表 非定型设备条件表
带控制点工艺流程图
车间平面及立面布置图
概算书、投资额及材料表
扩大初步设计说明书
5. 初步设计的成果(成品)
• 初步设计说明书 • 附表:设备一览表,主要材料估算表 • 附图:物料流程图,管道及仪表流程图,
总平面布置图,车间设备布置图, 关键设备总图 • 附：概算书和技术经济分析资料
五、施工图设计阶段工作内容与程序
1.施工图设计的主要任务 2.施工图设计的依据与规范 3.施工图设计的主要工作内容 4.施工图设计的工作程序 5.施工图设计的深度 6.施工图设计的成果(成品)
料;④建厂条件调查;⑤专业条件调查;⑥确定工艺技术方案
2.进行设计:①专业间条件往返;②各专业完成设计条件;③各专
业设计条件校审
3.完成设计:①设计文件评审;②各专业会签;③入库前规格检查
;④文件复制、归档、发送;⑤完工报告
二、化工设计阶段的划分
1. 国外设计阶段的划分 国际上，通常把全部设计过程划分为
1. 施工图设计的主要任务
把初步设计中确定的设计原则和设计 方案，根据建筑安装工程或设备制作的 需要，进一步具体化。把工程设计各个 组成部分的布置和主要施工方法，以图 样及文字的方式加以确定，并编制设备、 材料明细表。
2. 施工图设计的依据与规范
➢已审批的初步(或扩初)设计 ➢行业标准《化工工艺设计施工图
《化工设计》 第一章化工厂设计的内容与程序
六、产品质量指标
外观：无色透明液体，
含量≥99.0%；
水分≤0.2%；
游离酸（以乙酸计）≤0.005%；
七、其他：
不挥发物≤0.005%
生产车间按甲级防爆要求，本品易燃，按易燃化 学危险品要求贮运，本品以铁桶密封包装。
设备如何排列 和连接？！
生产车间形状、大小 采用什么设备 设备大小形式 如何选择设备 管道粗细材质
通过加强基础、面向实际、引导思维、启发创新，使 学生掌握一定的化工设计知识，培养理论联系实际的能力， 为其将来从事化工过程的开发、设计、建设和科学管理打 下基础。
“化工设计”课程在化学工程与工艺专业 大学本科教学中的地位
是化学工程与工艺专业的主干课程； 是化工类专业工程教育的本质和核心； 是培养未来工程师的思维方式和工作方式的手段； 是理论联系实际最主要的通道。 它综合运用已学过的专业基础课和专业课，讨论分析化工工 艺过程，学习化工过程及设备的设计和化工厂设计问题。 本课程具有从理论过渡到工程实际的设计性课程。
-化工工艺设计——核心，是化学工程技术人员不可 缺少的技术知识之一。
-化工厂设计。
化工工艺即化工技术或化学生产技术，指将原料物 主要经过化学反应转变为产品的方法和过程, 包括 实现这一转变的全部措施。
化工工艺设计
工艺流程设计 车间设备布置 管道布置。
化工工艺设计就是提出工艺参数（参数很重要需要 大量的计算，如换热器的换热面积、塔板数、罐体 积、管道粗细都是根据化工原理计算的）让土建专 业、设备专业的选择型号、基础绘制工艺流程图后， 根据设备专业及土建专业的图纸定出设备布置图， 协调完成，最后配管，定管道布置图纸。就基本上 完成了一个项目的化工工艺设计 。
《化工设计》 第一章化工厂设计的 内容与程序
(完整版)化工设计习题及答案
第一章化工厂设计的内容与程序1、化工设计的种类有哪些？答：根据项目性质化工设计可分为：新建项目设计、重复建设项目设计、已有装置的改造设计。
根据化工过程开发程序化工设计可分为：概念设计、中试设计、基础设计和工程设计；其中工程设计又包括：初步设计、扩大初步设计和施工图设计。
2、请画出化工厂设计的工作程序示意图。
3、化工厂通常由哪些部门和设施所构成？答：化工厂通常由化工生产车间、辅助生产装置、公用工程及罐区、服务性工程、生活福利设施、三废处理设施和厂外工程等构成。
4、化工车间工艺设计的程序及主要内容有哪些？答：一、设计准备工作（1）熟悉设计任务书（2）制定设计工作计划（3）查阅文献资料（4）收集第一手资料。
二、方案设计方案设计的任务是确定生产方法和生产流程，是整个工艺设计的基础。
三、化工计算化工计算包括工艺设计中的物料衡算、能量衡算、设备选型与计算三个内容，其任务是在这三项计算的基础上绘制物料流程图、主要设备图和带控制点工艺流程图。
四、车间布置设计主要任务是确定整个工艺流程中的全部设备在平面上和空间中的正确的具体位置，相应地确定厂房或框架的结构型式。
五、配管工程设计任务是确定生产流程中全部管线、阀门及各种管架的位置、规格尺寸和材料，综合权衡建设投资和操作费用。
六、提供设计条件工艺专业设计人员向非工艺专业设计人员提供设计条件。
七、编制概算书及编制设计文件概算主要提供了车间建筑、设备及安装工程费用。
第二章工艺流程设计1、化工工艺设计包括哪些内容？答：生产方法选择，工艺流程设计，工艺计算，设备的设计与选型，设备布置，管道设计对非工艺设计提条件，设计说明书，概预算书。
2、在选择生产方法和工艺流程时，应该着重考虑的原则有哪些？其步骤有哪些？ 答：先进性、可靠性、合理性；资料搜集与项目调研、生产设备类型与制造厂商调研、对调研结果进行全面分析对比。
3、工艺流程设计的步骤有哪些？答：确定整个流程的组成，确定每个过程或工序的组成，确定工艺操作条件，确定控制方案，原料与能量的合理利用，制定“三废”处理方案，制定安全生产措施。
化工厂设计的内容与程序
《化工设计》
1.2 化工厂设计的工作程序
第一章 化工厂设计的内容与程序
• 1.2 化工厂设计的工作程序 • 1.国内化工厂设计程序 化工厂设计的工作程序，见图1-2。
《化工设计》
1.2 化工厂设计的工作程序
第一章 化工厂设计的内容与程序
1.项目建议书 项目建议书是进行可行性研究和编制设计任务书的依据， 根据原化工部化计发(1992)995号《化工建设项目建议书内 容和深度的规定》(修订本)中的有关规定制订。
学习现代设计方法，掌握技能工具。
了解化工设计工作程序、工作内容、设计文档编制 方法。 从整体上实践学习化工设计的全过程。
怎样学习化工设计
课程目标 对化工设计阶段的划分，对设计阶段的工作内容和 设计文档有一个总体的了解。
能够在设计中自主地结合运用化学、热力学、单元
操作、化学工艺学、化学反应工程、化工机械与设备、 化工仪表自动化等专业基础知识。 初步掌握一种通用和一种化工专业CAD工具软件。 学会团队合作方法。
务书是进行化工厂初步设计的依据。
第一章 化工厂设计的内容与程序 • 设计任务书的内容主要包括以下几点:
1．项目设计的目的和依据。 2．生产规模、产品方案、生产方法或工艺原则。 3．矿产资源、水文地质、原材料、燃料、动力、供水、运 输等协作条件。 4．资源综合利用和环境保护、“三废”治理的要求。
5．建设地区或地点，占地面积的估算。
第一章 化工厂设计的内容与程序
• 3. 国际通用的设计阶段划分
国外各设计阶段的主要设计内容及成品，见表1-1。
表1-1 国外各设计阶段的主要设计内容及成品
工艺设计 1、工艺流程图(PFD) 2、工艺控制图(PCD) 3、工艺说明书 4、物料平衡表 5、工艺设备表 6、工艺数据表 7、安全备忘录 8、慨略布置图 9、主要专业设计条件 基础工程设计 1、管道仪表流程图(PID) 2、设备计算及分析草图 3、设计规格说明书 4、材料选择 5、请购文件 6、设备布置图(分区) 7、管道平面图(分区) 8、地下管网图 9、电气单线图 10、各专业设计条件 详细工程设计 1、详细配管图 2、管段图(空视图) 3、基础图 4、结构图、建筑图 5、仪表设计图 6、电气设计图 7、设备制造图 8、其他为施工所需的各专业全部设计图 纸、文件 9、各专业施工安装说明

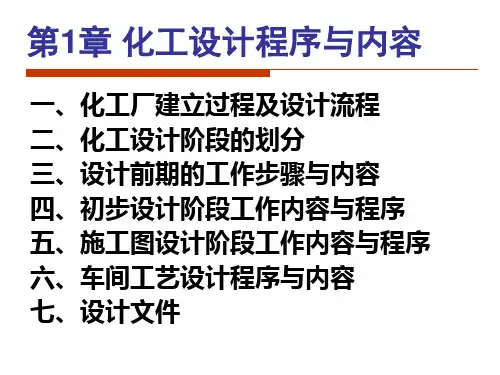

1第1章化工设计程序与内容
2.进行设计:①专业间条件往返;②各专业完成设计条件;③各专
业设计条件校审
3.完成设计:①设计文件评审;②各专业会签;③入库前规格检查
;④文件复制、归档、发送;⑤完工报告
二、化工设计阶段的划分
1. 国外设计阶段的划分 国际上，通常把全部设计过程划分为
设计任务书
初步设计 施工图设计
投产
试车验收
施工安装 人员培训
根据上述化工厂的基本建设要求,化工 厂整套设计的程序为:
• 一般的工作程序是以基础设计为依据 提出项目建议书，经上级主管部门认 可后写出可行性研究报告，上级批准 后，编写设计任务书，进行初步(扩 初)设计，后者经上级主管部门认可 后进行施工图设计。
➢ 化工厂设计程序的具体步骤:
（9）进行扩大初步设计；
根据上述程序，化工厂设计的工作程序 可分为三大段工作：
• 设计前期工作,主要包括项目建议书、 可行性研究、设计任务书。
• 设计阶段工作,包括初步设计、扩初 设计、施工图设计。ห้องสมุดไป่ตู้
• 设计后期工作,主要包括施工配合， 参加试产、竣工，设计总结，设计 回访和参加项目后评价。
工程条件,人力资源,实施计划,资金成本, 经济效果等研究,成品:可行性研究报告)； （3）编写设计任务书。
三、设计前期的工作步骤与内容
2.国内设计前期的主要工作内容
(1) 项目建议书 项目建议书是进行可行性研究和编制 设计任务书的依据，根据原化工部化 计发(1992)995号《化工建设项目建议 书内容和深度的规定》(修订本)中的有 关规定制订。 项目建议书应包括下列内容（13项）
我国化工设计院基本都是从接受工艺包开始,直到做项 目过程的扩初设计和施工图设计。
化工厂设计的内容与程序
2012-8-16
15
九、工艺流程设计步骤
• • • • • • • 1、确定工艺流程 2、确定每个过程的具体流程 3、产物的处理确定操作条件 4、确定控制方式 5、确定环境因素控制方案 6、确定安全措施方案 7、绘制工程流程图
16
2012-8-16
十、物料衡算的思维方法
• • • • • 1、绘出完整的工艺流程图 2、写明每个反应方程式 3、写明年产量年工作时间产率产品纯度 4、物料衡算 5、绘出物料衡算图验证物料平衡
20
2012-8-16
十四、毕业设计说明书主要内容
• • • • • • • • • • • 1、概述 2、工艺流程的选定与简介 3、工艺计算（物料热量） 4、设备的选择 5、原辅材料定额消耗量 6、环境保护措施 7、成本估算 8、安全措施和节能措施 9、设计体会与收获 10、参考文献 11、附图
21
2012-8-16
十五、换热器工艺计算
• • • • •
1、流体流速 2、流体路径 3、冷热端的温度 4、估算换热面积（总传热系数） 5、计算
2012-8-16
22
十六、化工管道设计依据
• • • • 1、满足工艺要求 2、满足安全要求 3、施工操作维修方便 4、整体美观省材省投资
2012-8-16
23
十七、化工管道设计内容
• • • • • • • 1、管道配件阀的选择 2、管路设计 3、管路保温设计 4、管架设计 5、管路热补偿设计 6、材料列表 7、绘图（平面立体）
24
2012-8-16
十八、工程概算类别
• • • • 1、土建工程 2、设备购置 3、安装工程 4、其他费用
25
2012-8-16
化工厂设计的内容与程序
第一章化工厂设计的内容与程序第一节化工设计的种类化工设计可根据项目性质分类，也可按设计性质分类。
一、根据项目性质分类（一）新建项目设计新建项目设计包括新产品设计和采用新工艺或新技术的产品的设计。
这类设计往往由开发研究单位提供基础设计，然后由工程研究部门根据建厂地区的实际情况作出工程设计。
（二）重复建设项目设计由于市场需要，有些产品需要再建生产装置，由于新建厂的具体条件与原厂不同，即算是产品的规模、规格及工艺完全相同，还是需要由工程设计部门进行设计。
（三）已有装置的改造设计一些老的生产装置其产品质量和产量均不能满足客户要求，或者由于技术原因，原材料和能量消耗过高而缺乏竞争能力，必须对老装置进行改造，其中包括去掉影响产品产量和质量的“瓶颈”，优化生产过程操作控制，以及提高能量的综合利用率和局部的工艺或设备改造更新等。
这类设计往往由生产企业的设计部门进行。
二、根据设计性质分类（一）新技术开发过程中的设计①概念设计。
基础研究结束后，应进行概念设计。
概念设计的规模应是工业化时的最佳规模。
概念设计是从工程角度出发进行的一种假想设计，其作法可参照常规的工程设计方法和步骤，设计工艺流程，进行全系统的物料衡算、热量衡算和设备工艺计算，确定工艺操作条件及主要设备的型式和材质，进行参数的灵敏度和生产安全分析，确定三废治理措施，计算基建投资、产品成本等主要技术经济指标。
②中试设计。
按照现代技术开发的观点，中试的主要目的是验证模型和数据，即概念设计中的一些结果和设想通过中试来验证。
③基础设计。
基础设计是新技术开发的最终成果，它是工程设计的依据。
基础设计有些类似于我国的技术设计，但又有很大的差别。
与技术设计不同的是基础设计除了一般的工艺条件外，还包括了大量的化学工程方面的数据，特别是反应工程方面的数据，以及利用这些数据进行设计计算的结果。
（二）工程设计根据工程的重要性、技术的复杂性和技术的成熟程度及计划任务书的规定，工程设计可分为三段设计、两段设计和一段设计。
化工设计(整理)
第一章化工厂设计的内容与程序1.化工设计的种类有哪些？根据项目性质化工设计可分为：新建项目设计、重复建设项目设计、已有装置的改造设计。
根据化工过程开发程序化工设计可分为：概念设计、中试设计、基础设计和工程设计；其中工程设计又包括：初步设计、扩大初步设计和施工图设计。
2. 请画出化工厂设计的工作程序示意图。
第二章工艺流程设计1．在选择生产方法和工艺流程时，应该着重考虑的原则有哪些？先进性、可靠性、合理性2. 工艺流程图的种类有哪些？工艺流程草图，工艺物料流程图，带控制点的工艺流程图，管道仪表流程图。
3.带控制点的工艺流程图与管道仪表流程图的区别？带控制点的工艺流程图应画出所有工艺设备、工艺物料管线、辅助物料管线、主要阀门以及工艺参数（温度、压力、流量等）的测量点，并表示出自动控制的方案。
它是一个工程项目设计的一个指导性文件，也是各专业开展设计的依据之一。
管道仪表流程图是借助统一规定的图形符号和文字代号，用图示的方法把建立化工工艺装置所需的全部设备、仪表、管道及主要管件，按其各自的功能，为满足工艺要求和安全、经济目的而组合起来，以起到描述工艺装置结构和功能的作用。
是施工设计阶段的成品。
4.5. 某管道标注为“PG1310-300 A1A-H”，表示什么意思？6.仪表位号由仪表功能标志和仪表回路编号组成：7.读图题，看课本设备的表示方法：P29—34管道的表示方法P34—36，图2-5，表2-3仪表控制点的表示方法P38—41，表2-9，图2-6 8. 泵的自控方案（书本P42：图2-7，2-8）离心泵流量的控制方法：直接节流、旁路调节、调速法 直接节流法：在泵的出口管线上设置调节阀， 旁路调节法：在泵的进出口旁路管道上设置调节阀，利用阀的开度变化来调节流量 使一部分液体从出口返回到进口管线第三章物料衡算与热量衡算反应过程中，若有m 种元素和n 个组分参与反应时，独立反应数为： N 反应=n -m 反应的组合过程中，不应少了某个组分。
化工设计概论第一章化工设计程序和内容PPT课件
化工设计分类
化工设计分类
新建工厂设Ev计alu；ation only. Created原w有ith工A厂spo的se改.S建lid和es扩fo建r .N设E计T ；3.5 Client Pro.
通过该课程的学习，使学生具备化学工程师的基本 理论素质，今后无论对学生考研，还是参加工作都将是 大有意义的。
内容
绪论 第一章化工设计程序和内容 第二章工艺E流va程lua设tio计n only. Create第d w三it章h A物sp料os衡e.S算li与des能fo量r 衡.NE算T 3.5 Client Pro. 第Co四py章ri设gh备t 2的00工4-2艺01设1 计As与po选se型Pty Ltd. 第五章车间布置设计 第六章管道设计与布置 第七章向非工艺专业提供设计条件
率，以至于产品E的va开lu发at、io中n 间on实ly验. 都需要一定的化工开 Create发d和w化it工h A设s计po的s专e.业Sl知id识es。fo因r此.N，E在T大3学.5高C年lie级n开t P设r这o.
门面C知全o识面py的系r学i统g习h讲t和解2训0化0练工4是-设2十0计1分的1必课A要s程p的，o。s进e 行Pt有y 关Lt工d.程设计方
化工概念
化工是“化学工艺”、“化学工业”、
Created“改属得Cwo化变于产pityh学物化品rAig工质学被shpt程组生称o2Es0” 成 产 为ve0.aS4等 或 技 化lul-i2ad的 结 术 学t0ei1os简 构 ， 品1nfoA称 或 也 或orns.。 合 就 化plNyo.E是凡 成 工seT化运 新 产P3t.y学用物品5 LC工化质。tldi艺学的起e. n；方，初t P所法都，ro. 生产这类产品的是手工作坊，后来演变为 工厂，并逐渐形成了一个特定的生产部门， 即化学工业。
化工厂设计的程序与内容
二、化工厂设计的工作程序
在化工基本建设过 程中，化工设计单 位根据建设单位的 委托，按右图基础 程序进行工作。
厂址选择 技术考察 环境影响
接收委托
编制项目建议书
否
是 主管部门筛选
终止
可行性研究报告
是
主管部门评价
否 终止
编写设计任务书（主管部门认可）
装置的操作说明； 装置三废的排放； 自控设计说明； 消耗定额； 有关的技术资料、物性数据等； 安全技术与劳动保护的说明。
2、工程设计 根据工程的重要性、技术的复杂性和技术的成熟程度，工程设计
分三段设计、两段设计和一段设计，由设计单位负责进行。
一段设计：技术上比较简单，规模较小的工厂或车间的设计——可直 接进行施工图设计。
概念设计内容： 根据基础研究提供的概念和数据，确定工艺流程； 对全系统进行物料衡算、热量衡算和设备工艺计算，确定工艺操作
条件、主要设备型式和材质； 确定三废治理措施； 计算基建投资、产品成本等主要技术经济指标。
概念设计目的：暴露和提出基础研究中存在的问题，并为解决这些问 题提供方案。另外，结合技术经济评价，得出该新产品或新技术是否 有工业化价值的结论。
11. 结论与建议。
（二） 可行性研究报告 可行性研究——拟议中的投资项目在决定实施以前，对该项目技术上 的可行性和先进性，及经济上的合理性和获利性进行调查研究、分析 论证好方案选优的工作。
目的：报上级部门批准——建设银行贷款依据 编制：以批准的项目建议书为依据，由设计单位组织完成。
1. 可行性研究报告的内容 (1) 总论 ➢ 项目编制的依据和原则； ➢ 项目的背景、投资的必要性和经济意义； ➢ 项目的范围； ➢ 研究结果、主要技术经济指标、结论、存在问题和建议。
化工设计概论第一章化工设计程序和内容
PPT文档演模板
化工设计概论第一章化工设计程序和 内容
内容
PPT文档演模板
绪论 第一章化工设计程序和内容 第二章工艺流程设计 第三章物料衡算与能量衡算 第四章设备的工艺设计与选型 第五章车间布置设计 第六章管道设计与布置 第七章向非工艺专业提供设计条件
化工设计概论第一章化工设计程序和 内容
第一章 化工设计程序和内容
• 化工厂建立的全过程 一般需要经过可行性研究、化工设计、
施工、试车和考核等几个阶段。 一个工程项目从设想到建成投产这一
阶段称为基本建设阶段。
PPT文档演模板
化工设计概论第一章化工设计程序和 内容
化工厂建立过程
•投资设想 •机会研究
PPT文档演模板
化工设计概论第一章化工设计程序和 内容
化工设计特点
（2）技术性强
化工设计又是一项理论密切联系实际 的工作，从事化工设计不仅要有专业理论 知识、较广博的基础知识、扎实熟练的技 能，还要有丰富的实践经验和运用先进设 计手段的操作能力。化工设计是一种创造 性劳动，不是照搬照抄，而是消化吸收， “出神入化”。
化工设计概论第一章化工设计程序和 内容
化工概念
化工是“化学工艺”、“化学工业”、
“化学工程”等的简称。凡运用化学方法 改变物质组成或结构或合成新物质的，都 属于化学生产技术，也就是化学工艺；所 得产品被称为化学品或化工产品。起初， 生产这类产品的是手工作坊，后来演变为 工厂，并逐渐形成了一个特定的生产部门， 即化学工业。
PPT文档演模板
化工设计概论第一章化工设计程序和 内容
化工设计特点
化工设计 教案(全面)
化工设计教案(全面)第一章：化工设计基本概念1.1 化工设计的定义解释化工设计的含义和目的强调化工设计在化工行业中的重要性1.2 化工设计的内容介绍化工设计的主要内容，包括工艺流程设计、设备选型、物料计算、热力学计算、传质和传递过程计算等1.3 化工设计的阶段说明化工设计的各个阶段，包括前期研究、基础设计、详细设计和施工图设计等第二章：工艺流程设计2.1 工艺流程设计的原则介绍工艺流程设计的基本原则，包括合理性、可靠性、安全性、环保性和经济性等2.2 工艺流程设计的方法讲解工艺流程设计的方法和步骤，包括流程图绘制、物料和能量平衡计算、设备选型和参数计算等2.3 工艺流程设计的案例分析提供一些工艺流程设计的案例，让学生通过分析和讨论来加深对工艺流程设计的理解第三章：设备选型与参数计算3.1 常用化工设备简介介绍常用化工设备的基本工作原理和结构特点，如反应器、塔、釜、泵、压缩机等3.2 设备选型的原则讲解设备选型的基本原则，包括设备性能要求、可靠性、安全性、经济性和维修方便等3.3 设备参数计算的方法介绍设备参数计算的方法，如流量计算、压力计算、温度计算等，并给出一些计算公式和案例分析第四章：物料计算与热量平衡4.1 物料计算的基本方法讲解物料计算的基本方法，包括质量守恒定律、反应物和物的摩尔比例关系等4.2 热量平衡计算的基本方法介绍热量平衡计算的基本方法，包括热量守恒定律、热量传递方程等，并讲解热量平衡表的编制方法4.3 物料和热量平衡计算的案例分析提供一些物料和热量平衡计算的案例，让学生通过分析和计算来加深对物料和热量平衡计算的理解第五章：安全性和环保性考虑5.1 化工设计中的安全性考虑强调化工设计中安全性考虑的重要性，讲解安全设计的原则和措施，如防爆、防泄漏、防腐蚀等5.2 化工设计中的环保性考虑讲解化工设计中环保性考虑的重要性，介绍环保法规和标准，讲解环保措施的设计和实施方法5.3 安全性和环保性案例分析提供一些安全性和环保性的案例，让学生通过分析和讨论来加深对化工设计中安全性和环保性的理解和认识。
化工设计习题及答案(陈声宗)讲解
第一章化工厂设计的内容与程序（陈声宗习题与思考题2010.9）1、化工设计的种类有哪些？答：根据项目性质化工设计可分为：新建项目设计、重复建设项目设计、已有装置的改造设计。
根据化工过程开发程序化工设计可分为：概念设计、中试设计、基础设计和工程设计；其中工程设计又包括：初步设计、扩大初步设计和施工图设计。
2、请画出化工厂设计的工作程序示意图。
3、化工厂通常由哪些部门和设施所构成？答：化工厂通常由化工生产车间、辅助生产装置、公用工程及罐区、服务性工程、生活福利设施、三废处理设施和厂外工程等构成。
4、化工车间工艺设计的程序及主要内容有哪些？答：一、设计准备工作（1）熟悉设计任务书（2）制定设计工作计划（3）查阅文献资料（4）收集第一手资料。
二、方案设计方案设计的任务是确定生产方法和生产流程，是整个工艺设计的基础。
三、化工计算化工计算包括工艺设计中的物料衡算、能量衡算、设备选型与计算三个内容，其任务是在这三项计算的基础上绘制物料流程图、主要设备图和带控制点工艺流程图。
四、车间布置设计主要任务是确定整个工艺流程中的全部设备在平面上和空间中的正确的具体位置，相应地确定厂房或框架的结构型式。
五、配管工程设计任务是确定生产流程中全部管线、阀门及各种管架的位置、规格尺寸和材料，综合权衡建设投资和操作费用。
六、提供设计条件工艺专业设计人员向非工艺专业设计人员提供设计条件。
七、编制概算书及编制设计文件概算主要提供了车间建筑、设备及安装工程费用。
第二章 工艺流程设计1、化工工艺设计包括哪些内容？答：生产方法选择，工艺流程设计，工艺计算，设备的设计与选型，设备布置，管道设计对非工艺设计提条件，设计说明书，概预算书。
2、在选择生产方法和工艺流程时，应该着重考虑的原则有哪些？其步骤有哪些？ 答：先进性、可靠性、合理性；资料搜集与项目调研、生产设备类型与制造厂商调研、对调研结果进行全面分析对比。
3、工艺流程设计的步骤有哪些？ 答：确定整个流程的组成，确定每个过程或工序的组成，确定工艺操作条件，确定控制方案，原料与能量的合理利用，制定“三废”处理方案，制定安全生产措施。
矿产
矿产资源开发利用方案编写内容要求及审查大纲
矿产资源开发利用方案编写内容要求及《矿产资源开发利用方案》审查大纲一、概述
㈠矿区位置、隶属关系和企业性质。
如为改扩建矿山, 应说明矿山现状、
特点及存在的主要问题。
㈡编制依据
(1简述项目前期工作进展情况及与有关方面对项目的意向性协议情况。
(2 列出开发利用方案编制所依据的主要基础性资料的名称。
如经储量管理部门认定的矿区地质勘探报告、选矿试验报告、加工利用试验报告、工程地质初评资料、矿区水文资料和供水资料等。
对改、扩建矿山应有生产实际资料, 如矿山总平面现状图、矿床开拓系统图、采场现状图和主要采选设备清单等。
二、矿产品需求现状和预测
㈠该矿产在国内需求情况和市场供应情况
1、矿产品现状及加工利用趋向。
2、国内近、远期的需求量及主要销向预测。
㈡产品价格分析
1、国内矿产品价格现状。
2、矿产品价格稳定性及变化趋势。
三、矿产资源概况
㈠矿区总体概况
1、矿区总体规划情况。
2、矿区矿产资源概况。
3、该设计与矿区总体开发的关系。
㈡该设计项目的资源概况
1、矿床地质及构造特征。
2、矿床开采技术条件及水文地质条件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
a.能满足试验任务； b.设备、仪表、管件选型容易。
第一章 化工厂设计的内容与程序
§1-1 化工设计的分类
中试装置设计应注意事项：
2.应选在同类生产装置的老厂内。 3.力求避免全流程试验。 4.中试装置形式上不一定与工业装置完全相同， 但能反 映工业装置的特点和规律。
化工设计
Design of Chemical Engineering
教材及主要参考书
陈声宗主编，《化工设计》，化学工业出版社，第三版 丁浩，《化工工艺设计》，上海科技出版社 倪进方主编，《化学过程设计》，化学工业出版社 赵国方编著，《化工工艺设计概论》，原子能出版社
课程主要内容:
化工厂设计的内容与程序（第1章） 工艺流程设计（第2章） 物料衡算与能量衡算（第3章） 设备的工艺设计及化工设备图 （第4章） 车间布置设计 （第5章） 管道布置设计 （第6章） 非工艺专业 （第7章） 工程设计概算及技术经济 （第8章） 毕业设计 （第9章） 毕业设计实例 （第10章）
（1）一段设计： ③ 技术比较简单、规模较小的工厂或车间的设计。
（2）两段设计： ② + ③ 一般技术比较成熟的大中型工厂或车间的设计。
（3）三段设计： ① + ② + ③ 针对重要的大型企业设计和较复杂的技术设计。
§1-2 化工厂设计的工作程序
开发成果，资源条件 产品需求发展规划
编写设计任务书 （并经主管部门认可）
图1-1 化工新技术开发的工作框图
第一章 化工厂设计的内容与程序
§1-1 化工设计的分类 (1)概念设计 定义 以过程研究中间结果为基础，从工程角度出发按照
未来生产规模所进行的一种假想设计。
目的 判断研究的工艺条件是否合理
数据是否充分 提出改进方向
内容 包括过程合成、分析和优化、得到最佳工艺条件、
扩大初步设计 根据已批准的初步设计，解决初步设计中的主要技术问题，
使之明确、细化。
施工图设计 包括施工图纸、必要的文字说明及工程预算书。根据已
批准的扩大初步设计，结合建厂地区条件，在满足安全、 进度及控制投资等前提下开展施工图设计。
第一章 化工厂设计的内容与程序
§1-1 化工设计的分类
工程设计可分为：
第一章 化工厂设计的内容与程序
§1-1 化工设计的分类
一、 根据 项目 性质 分类
1. 新建项目设计 新产品、新工艺或新技术的产品设计
开发研究单位+工程研究部门 2. 重复建设项目设计
工程设计部门 3. 已有装置的改造设计
生产企业的设计部门
第一章 化工厂设计程序分类
化工设计的组织分工
项目负责人
各专业人员 工艺设计者 公用工程设计者 工程施工
作化工设计须具备的知识
工艺方面的知识 工程方面的知识 设计方面的知识
第一章 化工厂设计的内容与程序
化工设计是由不同专业组成的，以工艺 专业为主体的设计。
化工设计涉及的专业有：
设备、土建、给排水、总图运输、 采暖通风、电气和仪表专业。 各专业之间既有密切联系，又有不同任务 和分工。
化工设计概论
化工过程的基本结构
（1）原料的储存 （2）原料的预处理 （3）进行化学反应的过程（或其他化工过程） （4）进行分离的过程 （5）产品的提纯 （6）产品的储存及包装
化工企业的基本组成
（1）主体工艺过程 （2）公用工程设施 （3）辅助工程设施
化工设计概论
化工设计的主要内容
(1) 化工总体设计 厂址选择、总图设计、总工艺设计、非工艺
化工设计概论
工程的含义：
将作为原料的自然产物或农作物制成生活资料和 生产资料的过程，称为工业制造过程，而研究工业 制造过程的学科称为工程学。
化学工程：
运用化学的方法或手段来研究工业制造过程， 同时研究此制造（生产）过程的共同规律、摸索最 佳的工艺条件、解决规模放大和大型化生产中出现 的诸多工程技术问题的学科。
设计、设计说明书及概（预）算书等。 (2) 化工工艺设计
生产方法选择、工艺流程设计、工艺计算、设 备设计与选型、设备布置、管道设计、对非工 艺设计提条件、设计说明书及概（预）算书。 (3) 非工艺设计
机械工程、土建工程、供排水工程、供配电 工程、供热供汽工程、仪表及自动 化、分析 及卫生工程等。
化工设计概论
(3)基础设计
基础设计是新技术开发的最终成果，是工程设计的依据。 工程设计单位根据基础设计，结合建厂地区的具体条件即 可作出完整的工程设计。
第一章 化工厂设计的内容与程序
§1-1 化工设计的分类 （4）工程设计
初步设计
根据设计任务书，对设计对象进行全面研究，寻求技术 上可行、经济上合理、符合环保要求的设计方案。
项目建议书
扩大初步设计，提出总概算
否 主管部门进行筛选 终止
主管部门进行评价
否 终止
可行性报告 主管部门进行评价 否 终止
施工图设计，提出预算 组织施工，制定开车方案
投料试车，考核验收
第一章 化工厂设计的内容与程序
§1-2 化工厂设计的工作程序
一、项目建议书
1. 项目建设的目的和意义； 2. 产品需求初步预测； 3. 产品方案和拟建规模； 4. 工艺技术方案（原料路线、生产方法和技术来源）； 5. 资源、主要原材料、燃料和动力的供应； 6. 建厂条件和厂址初步方案； 7. 公用工程和辅助设施初步方案； 8. 环境保护； 9. 工厂组织和劳动定员估算； 10. 项目实施规划设想； 11. 投资估算和资金筹措设想； 12. 经济效益和社会效益的初步估算。 13. 结论与建议
第一章 化工厂设计的内容与程序
§1-2 化工厂设计的工作程序
二、可行性研究 可行性研究的目的是对拟建设项目作出论证和评价，
给出物料流程图；确定流程和工艺条件以及主要设备的型 式和材质；确定三废处理方案，最终得出基建投资和产品 成本等主要技术经济指标。
概念设计的作用是暴露和提出过程研究中存在的问题。
第一章 化工厂设计的内容与程序
§1-1 化工设计的分类
(2)中试设计
任务 1.验证基础研究得到的规律； 2. 考察从小试到中试的放大规律； 3. 进行在实验室无法进行的研究项目。
