光伏组件生产七——装框
太阳能电池组件生产流程之组件装框
太阳能电池组件生产流程之组件装框第一篇：太阳能电池组件生产流程之组件装框太阳能电池组件生产流程之组件装框准备工作1．工作时必穿工作衣、鞋，戴工作帽。
2．做好工艺卫生，清洁整理台面，创造清洁有序的装框环境。
所需材料、工具和设备1、层压好的电池组件2、铝边框3、硅胶4、酒精6、擦胶纸7、接线盒8、气动胶枪9、橡胶锤10、装框机11、剪刀12、镊子13、抹布14、小一字起15、卷尺16、角尺17、工具台18、预装台操作程序1．按照图纸选择相对应的材料，铝型材，并对其检验，筛选出不符合要求的铝型材，将其摆放到指定位置；2．对层压完毕的电池组件进行表面清洗，同时对上道工序进行检查，不合格的返回上道工序返工；3．用螺丝钉（素材将长型材和短型材作直角连接，拼缝小于0.5mm）将边型材和E型材作直角连结，并保证接缝处平整；4．在铝合金外框的凹槽中均匀地注入适量的硅胶；5．将组件嵌入已注入硅胶的铝边框内，并压实；6．将组件移至装框机上（紧靠一边，关闭气动阀，将其固定）；7．用螺钉（素材）将铝边框其余两角固定，并调整玻璃与边框之间的距离以及边框对角线长度；8．用补胶枪对正面缝隙处均匀地补胶；9．除去组件表面溢出的硅胶，并进行清洗； 10．打开气动阀，翻转组件，然后将组件固定；11．用适当的力按压TPT四角，使玻璃面紧贴铝合金边框内壁，按压过程中注意TPT表面12．用补胶枪对组件背面缝隙处进行补胶（四周全补）；13．按图纸要求将接线盒用硅胶固定在组件背面，并检查二极管是否接反；14．对装框完毕的组件进行自检（有无漏补、气泡或缝隙）；15．符合要求后在“工艺流程单”上做好纪录，将组件放置在指定区域，流入下道工序。
质量要求1．铝合金框两条对角线小于1m的误差要求小于2mm，大于等于1m的误差小于3mm；2．外框安装平整、挺直、无划伤；3．组件内电池片与边框间距相等； 4．铝边框与硅胶结合出无可视缝隙；5．接线盒内引线根部必须用硅胶密封、接线盒无破裂、隐裂、配件齐全、线盒底部硅胶厚度1~2毫米，接线盒位置准确，与四边平行；6．组件铝合金边框背面接缝处高度落差小于0.5mm；7．组件铝合金边框背面接缝处缝隙小于1mm；8．铝合金边框四个安装孔孔间距的尺寸允许偏差±0.5mm。
光伏组件生产七——装框
光伏组件生产七——装框装框类似与给玻璃装一个镜框。
给电池组件装铝框，增加组件的强度，进一步的密封电池组件，延长电池的使用寿命。
边框和电池组件的缝隙用硅胶填充。
各边框间用角键连接。
装框用到的硅胶又称有机硅树脂。
是具有硅氧主链的热固性树脂。
化学结构的主链为—Si—O—Si—，以与硅原子相连的烷基、芳基或其他有机基团为侧基，兼具有机材料与无机材料的双重特性，如耐高低温（可在200℃下长期工作，亦可在250~300℃下短期工作），氧化稳定性好、耐候、耐老化、耐臭氧、憎水防潮、耐电弧电晕、电绝缘强度高。
主要用于电子元器件包封，有机硅涂料和有机硅胶粘剂等。
生产工艺及注意事项一、工艺流程⑴检查铝边框,开箱前,查看铝边框包装箱是否有损坏现象。
开箱后，放置边框之前要对每一根型材进行检查，如安装孔、排水孔是否合格，边框是否有划伤、色差、挫伤等现象。
⑵放置铝边框，在定位卡槽内放置相应的铝型材，依次按照正确的摆放方式，并根据生产需要依次把铝边框放在对应的定位槽里。
⑶启动打胶程序，点击台面亮着的绿色指示灯按钮，机器进入不同的工作状态。
注：左边绿色指示灯控制长边框。
右边绿色指示灯控制短边框。
⑷打胶：点击绿色指示灯按钮进行打胶，铝边框打胶深度大于2/3凹槽深度。
在打胶过程中需要员工不断将打好硅胶的边框轻轻拿起堆叠在胶枪行进路径的一边（即为员工所站位置的对面）。
注：该过程需要密切注意胶枪的行进过程，避免碰撞。
⑸周转：打胶完成后，把打完胶的铝边框整齐的放在周转车上，（每个周转车最多放置4套铝边框）平稳安全的推到预装框处。
⑹对打胶头进行保养，下班后点击界面的“浸油处理”，胶头自动运行至油杯中。
注：在手动、自动状态下点击“浸油处理”按钮，均可以完成相关的操作。
⑺关闭两滑阀，推入上、下空气滑阀断开状态。
注：滑阀绿色代表导通，红色代表断开。
⑻关闭总电源，将电源开关旋钮拨到如图OFF的位置，关掉设备电源。
二、工艺要求∙玻璃与铝合金交接处、接线盒底部的硅胶均匀溢出，无可视缝隙。
组件的封装流程有15个步骤

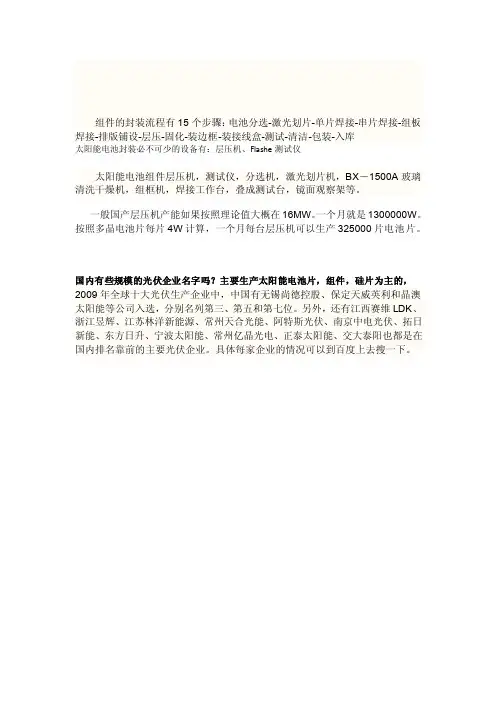

组件的封装流程有15个步骤：电池分选-激光划片-单片焊接-串片焊接-组板焊接-排版铺设-层压-固化-装边框-装接线盒-测试-清洁-包装-入库太阳能电池封装必不可少的设备有：层压机、Flashe测试仪太阳能电池组件层压机，测试仪，分选机，激光划片机，BX－1500A玻璃清洗干燥机，组框机，焊接工作台，叠成测试台，镜面观察架等。
一般国产层压机产能如果按照理论值大概在16MW。
一个月就是1300000W。
按照多晶电池片每片4W计算，一个月每台层压机可以生产325000片电池片。
国内有些规模的光伏企业名字吗？主要生产太阳能电池片，组件，硅片为主的，2009年全球十大光伏生产企业中，中国有无锡尚德控股、保定天威英利和晶澳太阳能等公司入选，分别名列第三、第五和第七位。
另外，还有江西赛维LDK、浙江昱辉、江苏林洋新能源、常州天合光能、阿特斯光伏、南京中电光伏、拓日新能、东方日升、宁波太阳能、常州亿晶光电、正泰太阳能、交大泰阳也都是在国内排名靠前的主要光伏企业。
具体每家企业的情况可以到百度上去搜一下。
太阳能电池板的制作方法太阳能电池板（组件）生产工艺组件线又叫封装线，封装是太阳能电池生产中的关键步骤，没有良好的封装工艺，多好的电池也生产不出好的组件板。
电池的封装不仅可以使电池的寿命得到保证，而且还增强了电池的抗击强度。
产品的高质量和高寿命是赢得可客户满意的关键，所以组件板的封装质量非常重要。
流程：1、电池检测——2、正面焊接—检验—3、背面串接—检验—4、敷设（玻璃清洗、材料切割、玻璃预处理、敷设）——5、层压——6、去毛边（去边、清洗）——7、装边框（涂胶、装角键、冲孔、装框、擦洗余胶）——8、焊接接线盒——9、高压测试——10、组件测试—外观检验—11、包装入库组件高效和高寿命如何保证：1、高转换效率、高质量的电池片；2、高质量的原材料，例如：高的交联度的EVA、高粘结强度的封装剂（中性硅酮树脂胶）、高透光率高强度的钢化玻璃等；3、合理的封装工艺4、员工严谨的工作作风；由于太阳电池属于高科技产品，生产过程中一些细节问题，一些不起眼问题如应该戴手套而不戴、应该均匀的涂刷试剂而潦草完事等都是影响产品质量的大敌，所以除了制定合理的制作工艺外，员工的认真和严谨是非常重要的。
太阳能装框机工艺详解
太阳能装框机工艺详解发布时间：2014-01-09 16:24:41来源： OFweek 太阳能光伏网太阳能装框机对电池组件的封装而言不可忽视。
装框（也叫组框），类似于给玻璃装一个镜框，给层压固化好的组件装铝合金边框，增加组件的强度。
边框和电池组件的缝隙用硅酮树脂填充，进一步的密封电池组件，延长电池的使用寿命。
光伏组件自动组框机是螺丝连接和角码铆接式铝合金矩形框组装的专用设备，由气缸、油缸、直线导轨及钢结构组装而成。
自动组框机的应用，减少了工人的作业强度，节约了生产时间，提高了产品质量。
一、工序流程【电池组件】1.1上道工序检验-电池组件A 玻璃应无崩边、缺角、气泡；B 背板无划伤、鼓包、褶折、污迹；C 组件内无碎片、裂纹、并片、异物、气泡；D 修边应平整无毛刺，组件正面无残留EVA。
1.2半成品清洗过程：1 将半成品组件放置到工作台上进行外观检查，检查流程卡是否与组件编号对应。
如不合格则返回上道工序并做好记录；2 用刀片刮去组件正面残余EVA(乙烯-乙酸乙烯酯共聚物热熔固体胶薄膜)；3 在残余EVA处喷适量的酒精并用抹布擦洗干净；4 翻转组件，在背板TPT上的残余EVA处喷少量酒精并用抹布轻轻擦洗。
【铝边框】2.1上道工序检验-铝边框A 铝合金型材加工应符合要求。
检测铝合金边框的长度、角度、扭拧度、压印深度、孔的位置和角码的尺寸大小应符合要求；B 铝合金边框氧化膜应无破损、垃圾，边框表面应符合检验要求；C 对于不合格的铝合金边框及角码返回上道工序并做好记录和统计；D 符合要求的铝合金边框及角码将其摆放到指定位置，以备使用;2、2铝合金角码切割1检查角码切割锯的参数设置，试切型材，对切割后的长度、切割处的光洁度检查，到达要求后准备批量生产，如有异常及时调整。
2切割前先用压缩空气枪吹扫设备机身，清除设备上的切屑、灰尘，特别是装夹台上面，不能有杂物影响加工定位精度。
3检查铝合金角码定位基准面平整度，如有金属切屑、沙粒等硬性杂质异物或保护膜有皱褶、型材表面有凸起的小点等情况要及时清理掉，处理不掉的将型材放置在不合品区，并做好记录和统计；4按设备操作要求将铝合金角码放置于切割锯上，如果定位面有杂质或异物应及时清除和清理干净；5操作切割锯使压紧气缸压紧型材限制其自由度；6操作切割锯切割角码；7用压缩空气枪吹扫装夹台和切割后的角码，清理切屑；8擦洗、清洁加工后的铝合金角码，用抹布擦干角码上的冷却液并蘸酒精擦除其他污渍；9对切割质量进行检查，合格则放入合格品区，流入下道工序，不合格则放在不合格品区并做好记录和统计；3、装框3装框作业过程1 用气动胶枪对已装入角码的短边框和已压印的长边框的凹槽中均匀地注入适量的硅胶；2 将待装框的电池组件放置在装框机上，并在组件四周装上长、短铝边框；先放入相邻的一短一长铝边，再将电池组件放入固定的铝边框槽内，与之平行的另外两铝边相内挤压3 操作装框机将短边框的角码压入长边框内使电池组件嵌入铝合金边框之中；4 卸下装框好组件放置于工作台上，用锉刀去除边角毛刺，如有错位用橡皮榔头修整。
光伏组件的8道生产工艺及常见17种缺陷分析及措施

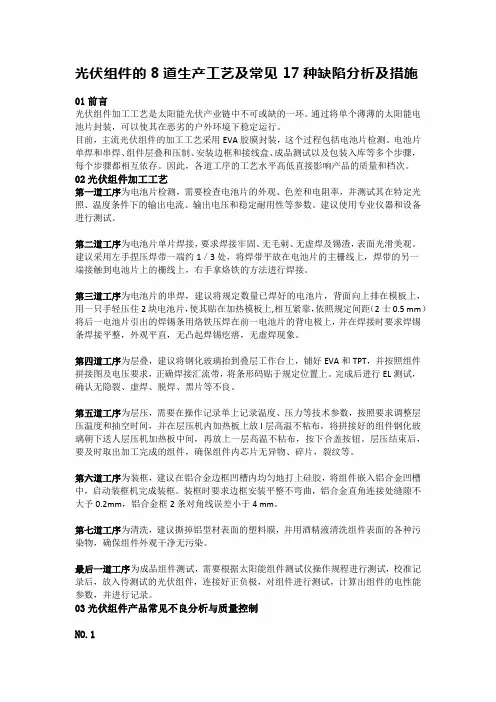

光伏组件的8道生产工艺及常见17种缺陷分析及措施01前言光伏组件加工工艺是太阳能光伏产业链中不可或缺的一环。
通过将单个薄薄的太阳能电池片封装，可以使其在恶劣的户外环境下稳定运行。
目前，主流光伏组件的加工工艺采用EVA胶膜封装，这个过程包括电池片检测、电池片单焊和串焊、组件层叠和压制、安装边框和接线盒、成品测试以及包装入库等多个步骤，每个步骤都相互依存。
因此，各道工序的工艺水平高低直接影响产品的质量和档次。
02光伏组件加工工艺第一道工序为电池片检测，需要检查电池片的外观、色差和电阻率，并测试其在特定光照、温度条件下的输出电流、输出电压和稳定耐用性等参数。
建议使用专业仪器和设备进行测试。
第二道工序为电池片单片焊接，要求焊接牢固、无毛刺、无虚焊及锡渣，表面光滑美观。
建议采用左手捏压焊带一端约1／3处，将焊带平放在电池片的主栅线上，焊带的另一端接触到电池片上的栅线上，右手拿烙铁的方法进行焊接。
第三道工序为电池片的串焊，建议将规定数量已焊好的电池片，背面向上排在模板上，用一只手轻压住2块电池片，使其贴在加热模板上,相互紧靠，依照规定间距（2士0.5 mm）将后一电池片引出的焊锡条用烙铁压焊在前一电池片的背电极上，并在焊接时要求焊锡条焊接平整，外观平直，无凸起焊锡疙瘩，无虚焊现象。
第四道工序为层叠，建议将钢化玻璃抬到叠层工作台上，铺好EVA和TPT，并按照组件拼接图及电压要求，正确焊接汇流带，将条形码贴于规定位置上。
完成后进行EL测试，确认无隐裂、虚焊、脱焊、黑片等不良。
第五道工序为层压，需要在操作记录单上记录温度、压力等技术参数，按照要求调整层压温度和抽空时间，并在层压机内加热板上放l层高温不粘布，将拼接好的组件钢化玻璃朝下送人层压机加热板中间，再放上一层高温不粘布，按下合盖按钮。
层压结束后，要及时取出加工完成的组件，确保组件内芯片无异物、碎片，裂纹等。
第六道工序为装框，建议在铝合金边框凹槽内均匀地打上硅胶，将组件嵌入铝合金凹槽中，启动装框机完成装框。
